NAVODILA ZA UPORABO PWS 125 B2 PARKSIDE

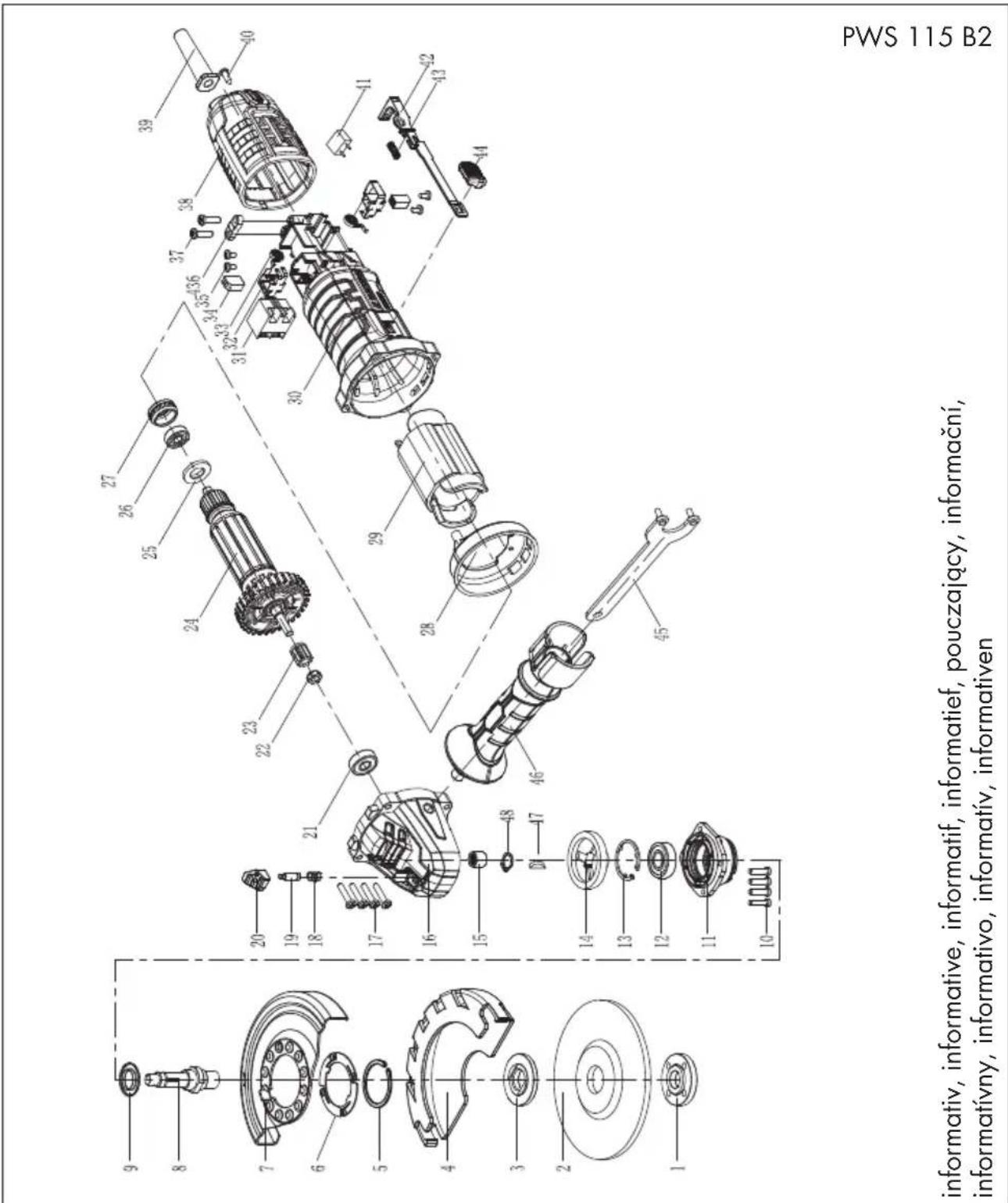

Eksplozijska risba ....................253 in varnostnimi navodili. Izdelek uporabljajtezgoljnaopisaninačin in v naštete namene. Navodila skrbno shranite in pri pre- dajinapravetretjiosebipriložite tudi vso dokumentacijo. Namen uporabe Kotni brusilnik je naprava za rezanje, brušenje,grobobrušenjeinkrtačenjekovi- ne,betonaaliploščicbrezuporabevode. Orodjejenamenjenozauporabozžično krtačo.SI

Orodje ni predvideno za druge vrste upo- rabe (npr. brušenje z neprimernimi brus- nimiorodji,brušenjeshladilnotekočino, brušenje ali rezanje materialov, ki so škodljivi za zdravje, npr. azbest). Orodjejenamenjenodomačiuporabiin ni bilo zasnovano za trajno profesionalno uporabo. Orodje je namenjeno odraslim. Mladolet- ne osebe, starejše od 16 let, lahko orodje uporabljajo le pod nadzorom odrasle osebe. Proizvajalecnejamčizaškodo,nastalo zaradinenamenskealinapačneuporabe. Splošni opis Slike najdete na prednji in zadnji strani pokrova. Obseg dobave Orodjevzemiteizembalažeinpreverite, alijepopolno.Embalažoodstranitevskla- du s predpisi. - Orodje - Ročaj - Zaščitnipokrov - Ključzapritezanje - Navodila za uporabo Plošča za rezanje/brusilna plošča/žična krtača niso v obsegu dobave. Z pribor upoštevajte po- glavje „Nadomestni deli/pribor“. Opis delovanja Kotni brusilnik je primeren za rezanje, brušenje,grobobrušenjealikrtačenje kovine. Za posamezno uporabo so pred- videni posebni koluti. Upoštevajte navedbe proizvajalcev koluta. Funkcije elementov za upravljanje so opi- sane v naslednjih opisih. Pregled 1 Ročaj 2 Navojzaročaj 3 Stikalo za vklop in izklop 4 Zaščitnipokrov

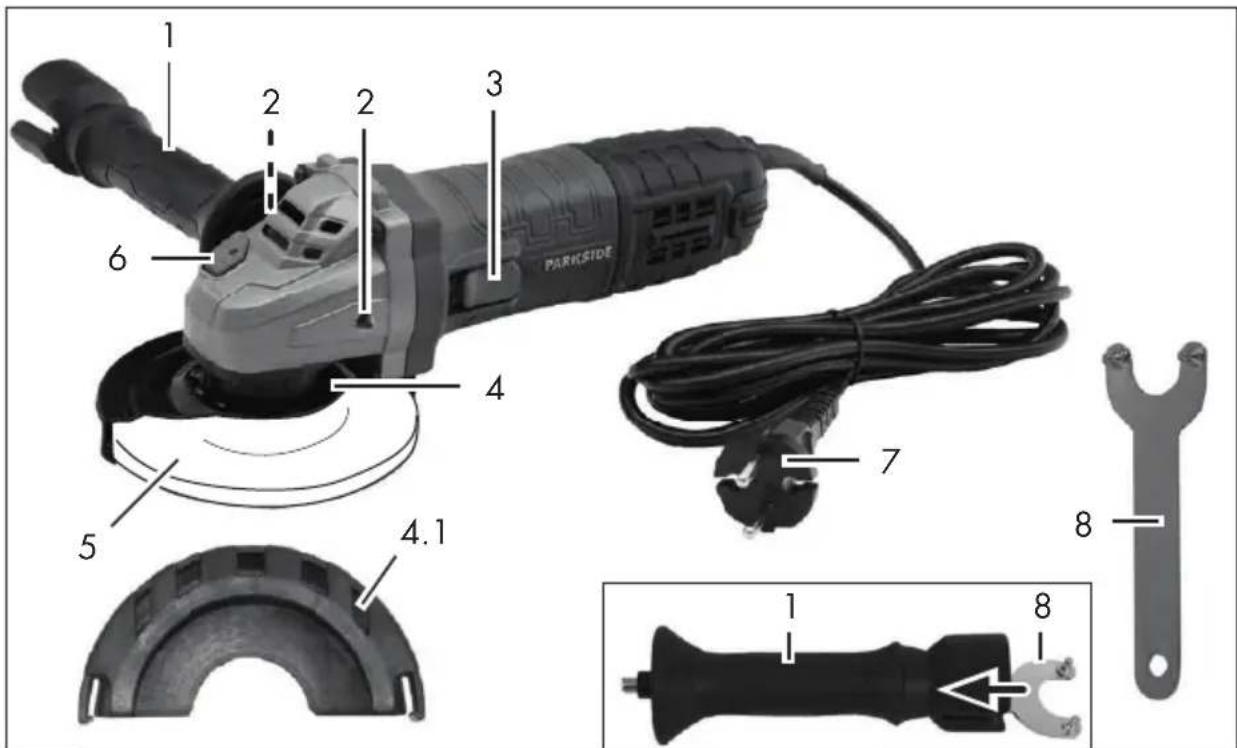

4.1 Nastavek,zaščitniokrov

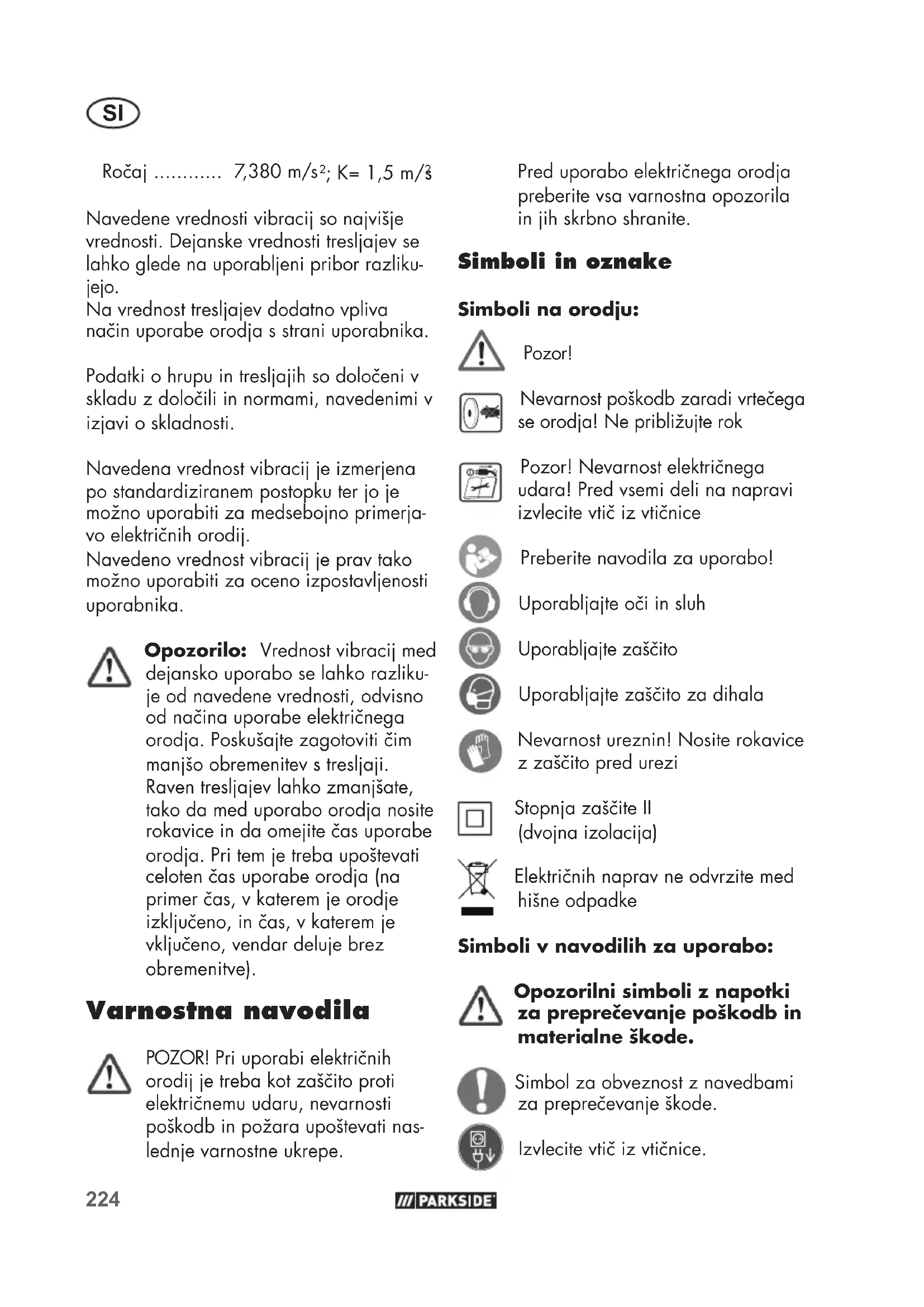

= 3 dB Ravenzvočnemoči(L

Navedene vrednosti vibracij so najvišje vrednosti. Dejanske vrednosti tresljajev se lahko glede na uporabljeni pribor razliku- jejo. Na vrednost tresljajev dodatno vpliva načinuporabeorodjasstraniuporabnika. Podatkiohrupuintresljajihsodoločeniv skladuzdoločiliinnormami,navedenimiv izjavi o skladnosti. Navedena vrednost vibracij je izmerjena po standardiziranem postopku ter jo je možnouporabitizamedsebojnoprimerja- voelektričnihorodij. Navedeno vrednost vibracij je prav tako možnouporabitizaocenoizpostavljenosti uporabnika. Opozorilo: Vrednost vibracij med dejansko uporabo se lahko razliku- je od navedene vrednosti, odvisno odnačinauporabeelektričnega orodja.Poskušajtezagotovitičim manjšo obremenitev s tresljaji. Raven tresljajev lahko zmanjšate, tako da med uporabo orodja nosite rokaviceindaomejitečasuporabe orodja. Pri tem je treba upoštevati celotenčasuporabeorodja(na primerčas,vkateremjeorodje izključeno,inčas,vkateremje vključeno,vendardelujebrez obremenitve). Varnostna navodila POZOR!Priuporabielektričnih orodijjetrebakotzaščitoproti električnemuudaru,nevarnosti poškodbinpožaraupoštevatinas- lednje varnostne ukrepe. Preduporaboelektričnegaorodja preberite vsa varnostna opozorila in jih skrbno shranite. Simboli in oznake Simboli na orodju: Pozor! Nevarnostpoškodbzaradivrtečega seorodja!Nepribližujterok Pozor!Nevarnostelektričnega udara!Predvsemidelinanapravi izvlecitevtičizvtičnice Preberitenavodilazauporabo! Uporabljajteočiinsluh Uporabljajtezaščito Uporabljajtezaščitozadihala Nevarnostureznin!Nositerokavice zzaščitopredurezi StopnjazaščiteII (dvojna izolacija) Električnihnapravneodvrzitemed hišne odpadke Simboli v navodilih za uporabo: Opozorilni simboli z napotki za preprečevanje poškodb in materialne škode. Simbol za obveznost z navedbami zapreprečevanješkode. Izvlecitevtičizvtičnice.SI

• Priključni vtič električnega orodja mora ustrezati vtičnici. V nobenem primeru vtiča ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z zaščitno ozemljenimi električnimi orodji ni dovoljena.Nespremenjenvtičin ustreznavtičnicazmanjšujetanevarnost električnegaudara.

• Izogibajte se telesnemu stiku z ozem- ljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki.Čeje ozemljeno tudi vaše telo, obstaja povečanotveganjeelektričnegaudara.

• Električno orodje zavarujte pred dežjem in vlago. Vstop vode v električnoorodjepovečujenevarnost električnegaudara.

• Električnega kabla ne uporabljajte za prenašanje ali obešanje električnega orodja in ne vlecite vtiča iz vtičnice tako, da vlečete za kabel. Kabel za- varujtepredvročino,oljem,ostrimi roboviinpremikajočimisedeliorod- ja. Poškodovan ali zavozlan kabel povečujenevarnostelektričnegaudara.

• Če električno orodje uporabljate na prostem, uporabljajte samo podaljšek, ki je primeren za delo na prostem. Uporaba podaljševalnega kabla, ki je primeren za uporabo na prostem, zmanjšujenevarnostelektričnegaudara.

• Če se uporabi električnega orodja v vlažnem okolju ni mogoče izogniti, uporabite zaščitno stikalo za udarne tokove.Uporabazaščitnegastikala za udarne tokove zmanjša tveganje električnegaudara. Orodjepriključitenaelektrično omrežje. Obvestilni simbol z informacijami za boljše rokovanje z napravo. Splošni varnostni predpisi za električna orodja OPOZORILO! Preberite vsa varnostva opozorila in na- vodila. Neupoštevanje varnostnih navodilinopozorillahkopovzroči električniudar,požarin/alitežke poškodbe. Varnostna navodila in opozorila shranite za prihodnjo uporabo. Pojem,,električnoorodje”,uporabljen v varnostnih navodilih, se nanaša na električnaorodjaspriklopomnaomrežje (spriključnimkablom)innaakumulatorska električnaorodja(brezpriključnegakabla). Varnost na delovnem mestu

• Poskrbite, da bo vaše delovno mesto vedno čisto in dobro osvetljeno. Nered alineosvetljenadelovnapodročjalah- kopovzročijonezgode.

• Električnega orodja ne uporabljajte v okolju, kjer obstaja nevarnost eksplo- zije in v katerem se nahajajo gorljive tekočine, plini ali prah. Električnaorod- japovzročajoiskrenje,zatosegorljiv prah ali pare lahko vnamejo.

• Ne dovolite otrokom in drugim osebam, da bi se med delom približale električnemu orodju. Druge osebe lah- ko odvrnejo vašo pozornost in izgubili boste nadzor nad orodjem.SI

• Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Električnega orodja ne upo- rabljajte, ko ste utrujeni ali pod vplivom mamil, alkohola oziroma zdravil. En sam trenutek nepazljivosti pri uporabi električnegaorodjaimalahkozapos- ledico resne telesne poškodbe.

• Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebnezaščitneopreme,naprimer nedrsečihzaščitnihčevljev,zaščitne čeladealiglušnikov,zmanjšujetvegan- je telesnih poškodb.

• Izogibajte se nenamernemu vklopu orodja. Preden električno orodje priključite na električno omrežje, ga dvignete ali prenašate, se prepričajte, da je izključeno. Čeprinošenjuelektričnegaorodja držiteprstnastikalualičevklopljeno orodjepriključitenaomrežje,lahkopri- dedonesreče.

• Pred vklopom z električnega orodja od- stranite nastavitvena orodja ali vijačni ključ. Orodjealiključ,kisenahaja navrtečemsedeluorodja,lahko povzročitanezgodo.

• Izogibajte se nenormalni telesni drži. Poskrbite za varno stojišče in ohra- nite ravnotežje.Takobostelahkov nepričakovanisituacijiboljeobvladali električnoorodje.

• Uporabljajte primerno obleko. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice naj se ne približujejo premikajočim se delom orodja. Premikajočisedeliorodjalahkozagrabi- jo ohlapno obleko, nakit ali dolge lase.

• Če je mogoče namestiti priprave za odsesavanje in prestrezanje prahu, se prepričajte, da so priključene in pra- vilno uporabljane. Uporaba priprave za odsesavanje prahu lahko zmanjša nevarnosti zaradi prahu. Uporaba in ravnanje z električnim orodjem:

• Ne preobremenjujte orodja. Upora- bljajte samo električno orodje, ki je predvideno za opravljanje določenega dela.Zustreznimelektričnimorodjem boste delali bolje in varneje v predvide- nemobmočjuzmogljivosti.

• Ne uporabljajte električnega orodja, ki ima pokvarjeno stikalo. Električnoorod- je,kiganimožnovklopitialiizklopiti, je nevarno in ga je treba popraviti.

• Pred nastavljanjem naprave, za- menjavo pribora ali odlaganjem naprave vedno izvlecite vtič iz električne vtičnice.Taprevidnostni ukreponemogočanenamernizagon električnegaorodja.

• Električno verižno orodje, ki ga ne upo- rabljate, shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, ne dovolite uporab- ljati orodja. Električnaorodjasonevarna, čejihuporabljajoneizkušeneosebe.

• Električno orodje skrbno vzdržujte. Prepričajte se, da gibljivi deli delujejo brezhibno in da niso stisnjeni. Prav tako ne smejo biti zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja. Pred ponovno upo- rabo je treba poškodovani del orodja popraviti. Vzrok za številne nezgode so pravslabovzdrževanaelektričnaorodja.

Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradiuporabeelektričnegaorodjav druge, nepredvidene namene, lahko nastanejo nevarne situacije. Servis:

• Električno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Le tako bo tudi vnaprej zagotovljena var- narabaelektričnegaorodja. Varnostna navodila za vse uporabe Splošna varnostna opozorila za brušenje, delo z žičnimi krtačami in rezanje:

• To električno orodje lahko uporabljate kot brusilnik, žično krtačo ali rezalnik. Upoštevajte vsa varnostna opozorila, navodila, slike in podatke, ki jih prej- mete z orodjem.Čenaslednjihnavodil ne boste upoštevali, lahko pride do električnegaudara,požarain/ali hujših poškodb.

• To električno orodje ni primerno za brušenje z brusnim papirjem ali poli- ranje. Uporabaelektričnegaorodjav namene, za katere ni predvideno, lah- kopovzročinevarnostiinpoškodbe.

• Ne uporabljajte pribora, ki ga proiz- vajalecnipriporočilposebejzato električnoorodje.Dejstvo,dalahkopri- borpritrditenasvojeelektričnoorodje, še ne pomeni, da ga boste lahko tudi varno uporabljali.

• Dovoljeno število vrtljajev delovnega orodja je lahko največ tolikšno, kot je najvišje število vrtljajev, navedeno na električnem orodju. Pribor, ki se vrti hi- treje od dovoljenega, se lahko prelomi inizvrže.

• Zunanji premer in debelina nastavka morata ustrezati dimenzijam vašega električnega orodja. Napačnodimen- zionirani nastavki ne bodo zadostno oklopljeniinjihnebomožnonadzoro- vati.

• Nastavki z navojnim nastavkom se morajo natančno prilegati brusnemu vretenu. Pri nastavkih, ki se nameščajo s pomočjo prirobnice, mora premer odprtine v nastavku ustrezati premeru vpetja na prirobnici. Nastavki, ki jih nemoretedobropritrditinaelektrično orodje, se vrtijo neenakomerno, lahko močnovibrirajoinpripeljejodoizgube nadzora.

• Ne uporabljajte poškodovanih nas- tavkov. Pred vsako uporabo preverite nastavke: brusilne plošče glede odlom- ljenih delov in razpok, brusne krožnike glede razpok, obrabe ali močne ob- rabe, žične krtače glede zrahljanih ali zlomljenih žic. Če električno orodje ali nastavek padeta na tla, preverite, ali je poškodovano in ga zamenjajte z nepoškodovanim. Če ste preverili nastavek in ga pravilno namestili, se vi in vse osebe v vaši bližini ne zadržujte na ravni vrtečega se nastav- ka in pustite orodje, da se za 1 minuto vrti z največjim številom vrtljajev. Poškodovani nastavki se v tem preizkus- nemčasuvečinomaodlomijo.

• Oblecite svojo osebno zaščitno opremo. Glede na uporabo uporabite tudi popol- no zaščito obraza, oči ali zaščitna očala. Če je treba, si nadenite protiprašno masko, zaščito pred hrupom, zaščitne rokavice ali posebni predpasnik, ki vas bodo zaščitili pred manjšimi odbrušenimi delci in drugim materialom. Zavarujteočipredtujki,kiselahkoSI

zalučajovvašosmer,inlahkonastanejo kotposledicaprirazličnihopravilih. Protiprašna ali dihalna maska morata ltriratiprah,kinastanemeduporabo. Čestedaljčasaizpostavljeniglasnemu hrupu, lahko pride do izgube sluha.

• Pri drugih osebah pazite na to, da se bodo zadrževale na varni razdalji do vašega območja dela. Vsakdo, ki vsto- pa v območje dela, mora nositi osebno zaščitno opremo. Odlomljeni kosi ob- delovanca ali prelomljeni nastavki se lahkozalučajovprostorinpovzročijo poškodbe tudi zunaj neposrednega območjadela.

• Če med delom obstaja tveganje, da nastavek udari v skrite električne vod- nike ali ob električni napajalni kabel orodja, električno orodje prijemajte samo za izolirane prijemalne površine. Zaradistikazelektričnimivodnikipod napetostjo lahko pridejo pod napetost tudi kovinski deli orodja, posledica tegapajeelektričniudar.

• Priključnega kabla ne približujte vrtečemu se orodju. Čebosteizgu- bili nadzor nad orodjem, se lahko priključnikabelprerežealiujamev orodje,stempaselahkovvrtečeorod- je ujame tudi vaša roka.

• Električnega orodja nikdar ne odložite, preden se ne bo nastavek popolnoma ustavil. Vrtečsenastaveklahkopridev stik z odlagalno površino in tako lahko izgubitenadzornadelektričnimorodjem.

• Med prenašanjem električnega orod- ja le-to ne sme biti vklopljeno. Z naključnimstikomselahkovvrtečnas- tavekujamejovašaoblačila,stempa obstaja nevarnost, da se bo nastavek zavrtal v vaše telo.

• Prezračevalne reže na vašem električnem orodju morate redno čistiti. Ventilator motorja sesa v ohišje prah, močnonabiranjekovinskegaprahupa lahkopovzročiokvarealipoškodbeza- radielektričneenergije.

• Električnega orodja ne uporabljajte v bližini gorljivih materialov. Zaradi isker se lahko ta material vname.

• Ne uporabljajte nastavkov, ki vsebujejo tekoča hladilna sredstva. Uporaba vode alidrugihtekočihhladilnihsredstevlah- kopovzročielektričniudar. Dodatna varnostna navodila za vse vrste uporabe Povratni udarec in ustrezna varnostna navodila Povratni udarec je nenadna reakcija zaradi zatikajočegaaliblokiranegavrtečegase nastavka(brusilneplošče,brusnegakoluta, žičnekrtačeitd.).Zatikanjealiblokada lahko pripeljeta do nenadne zaustavitve vrtečegasenastavka.Stemsenenadzo- rovanoelektričnoorodjenamestublokade pospešivnasprotnismerinastavka.Čese jenpr.brusilnaploščazagozdilavobde- lovancu ali pa je blokirana, se lahko rob brusilneplošče,kisepotopivobdelovan- ca, ujame in odlomi, s tem pa pride do po- vratnegaudarca.Brusilnaploščaselahko natozalučavupravljavcaalipavnasprot- nosmer,gledenasmervrtenjaploščena blokiranem mestu. Pri tem se lahko brusilna ploščatudizlomi.Dopovratnegaudarca pridekotposledicanapačnealineprimerne uporabeelektričnegaorodja.Znaslednjimi previdnostnimiukrepilahkotopreprečite. a) Električno orodje držite dobro v svojih rokah in postavite roke in telo v položaj, v katerem lahko povratne udar- ce dobro prenesete. Vedno uporabite do-SI

datni ročaj, če je na voljo, tako da imate nad povratnimi udarci kar največji nad- zor in ste tudi pri velikem številu vrtljajev vedno na vse dobro pripravljeni. Uprav- ljavec lahko s primernimi previdnostnimi ukrepi dobro obvladuje morebitne reak- cijske sile in povratne udarce. b) Svoje roke nikdar ne polagajte v bližino vrtečih se nastavkov. Nastavek se lahko v primeru povratnega udarca premakne prek vaše roke. c) S svojim telesom se izogibajte območju, v katerega se bo električno orodje zara- di povratnega udarca premaknilo. Zara- dipovratnegaudarcaseboelektrično orodje premaknilo v smer, ki je nasprot- nasmeripremikanjabrusilneploščena mestu blokade. d) Delo opravljajte še posebej previdno na območju vogalov, ostrih robov itd. Preprečite, da bi se nastavki odbili od obdelovanca in se zagozdili. Vrteč se nastavek se na vogalih in ostrih robovih oz. kadar se odbije, prej zagozdi. Za- radi tega pride do izgube nadzora ali povratnega udarca. e) Ne uporabite verižnega ali nazobčanega žaginega lista. Takšninas- tavkipogostopovzročijopovratneudar- ceinizgubonadzoranadelektričnim orodjem. Posebna varnostna navo- dila za brušenje in rezalno brušenje a) Uporabite izključno brusilna telesa, ki so dovoljena za vaše električno orodje, in zaščitni pokrov, ki je dovoljen za to bru- silno telo. Brusilna telesa, ki niso pred- videnazauporabostemelektričnim orodjem, ne morejo biti zadostno zaščitenainpredstavljajozaraditega nevarnost. b) Kolenaste brusilne plošče morajo biti vnaprej nameščene tako, da brusilna površina ne sega čez rob zaščitnega pokrova. Nestrokovnonameščena brusilnaplošča,kisegačezrob zaščitnegapokrova,nizadostnozakri- ta. c) Zaščitni pokrov morate varno namestiti na električno orodje in ga nastaviti tako, da boste dosegli največjo stopnjo varnosti, to pomeni, da bo odprto proti upravljavcu obrnjen čim manjši del brusilnega telesa. Zaščitnipokrovmora upravljavca zavarovati pred odlomljeni- mi deli nenamernim stikom z brusilnim telesom. d) Brusilna telesa se lahko uporabljajo samo za priporočene možnosti upo- rabe. Na primer: Nikdar ne brusite s stransko površino rezalne plošče. Rezal- neploščesonamenjeneodstranjevanju materiala z robom koluta. Zaradi stranskega pritiska se lahko ta brusilna telesa prelomijo. e) Za svojo izbrano brusilno ploščo upo- rabite vedno nepoškodovane vpenjalne prirobnice v pravi velikosti in obliki. Primerne prirobnice podpirajo brusilno ploščoinzmanjšajonevarnostpreloma plošče.Prirobnicezarezalneploščese lahko od prirobnic za druge brusilne ploščerazlikujejo. f) Ne uporabljajte obrabljenih prirobnic od večjih električnih orodij. Brusilne ploščezavečjaelektričnaorodjaniso primerna za višje število vrtljajev pri manjšihelektričnihorodjih,zaradi česarselahkoprelomijo. Dodatna posebna varnost- na navodila za rezalno brušenje a) Preprečite blokado rezalne plošče aliSI

previsoko silo pritiska. Ne izvajajte prekomerno globokih rezov. Preobre- menitevrezilneploščepovečamožnost za zagozdenje ali blokado in s tem tudimožnostpovratnegaudarcaali preloma brusilnega telesa. b) Izogibajte se predelu pred in za vrtečo se rezalno ploščo. Čerezalnoploščov obdelovancu pomikate stran od sebe, se lahko v primeru povratnega udarca električnoorodjeskupajzvrtečose ploščozalučaneposrednonazajvvas. c) Če se rezalna plošča zagozdi ali pa delo prekinete, orodje izklopite in ga držite pri miru, dokler se ne bo plošča popolnoma umirila. Iz reza nikdar ne poskušajte izvleči rezalne plošče, ki se še vrti, saj lahko tako pride do pov- ratnega udarca.Poiščiteinodpravite vzrok zagozdenja. d) Električnega orodja ne vklapljajte po- novno, dokler je še vedno v obdelovan- cu. Rezalno ploščo pustite, da doseže svoje polno število vrtljajev, nato pa previdno nadaljujte z rezanjem. V nasprotnemprimeruselahkoplošča zagozdi,sezalučaizobdelovancain povzročipovratniudarec. e) Plošče ali obdelovance podprite, tako da boste zmanjšali tveganje povrat- nega udarca zaradi ukleščene rezalne plošče.Večjiobdelovanciselahkopod svojolastnotežiupognejo.Obdelovan- ecmorabitinaobehstranehplošče podprt,topomenitakovbližinirezalne ploščekottudiprirobu. f) Bodite še posebej previdni pri „žepnih rezih“ v obstoječe stene ali druga območja, kjer imate omejen preg- led. Potopljenarezalnaploščalahko pri rezih v plinske ali vodne cevi ter električnenapeljaveindrugepredmete povzročipovratniudarec. Dodatna varnostna navodila za delo z žičnimi krtačami Posebna varnostna navodila za delo z žičnimi krtačami:

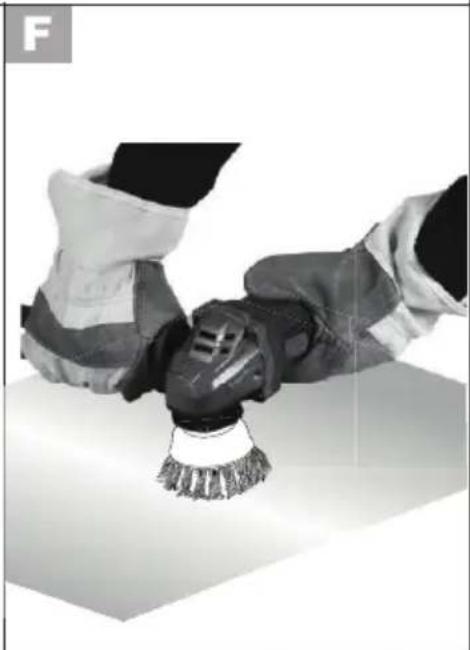

• Upoštevajte, da žična krtača tudi med običajno uporabo izgublja delce žice. Žic ne smete preko merno obremeniti s previsoko silo pritiska. Kosižice,kisezalučajo v prostor, so zelo lahki in lahko prebo- dejotankaoblačilain/alikožo.

• Če se priporoča uporaba zaščitnega pokrova, se zaščitni pokrov in žična krtača ne sme ta dotikati. Krožničasteinlončaste krtačelahkossilopritiskaincentrifu- galnimisilamipovečajosvojpremer. Nadaljnji varnostni predpisi

• Orodjepriključitelenavtičnicoz zaščitnonapravookvarnegatoka (diferenčnostikalo)znazivnimtokom največ30mA.

• Priključniinpodaljševalnikabelne smetabitinameščenavbližinikoluta. Čejepriključnikabelpoškodovanali prerezan,nemudomaizvlecitevtičiz vtičnice.Nedotikajtesekabla,dokler neizvlečetevtičaizvtičnice. Nevarnostzaradielektričnegaudara.

• Čejepriključnikabelelektričnega orodja poškodovan, ga je treba zamen- jatizaposebejpripravljenipriključni kabel,kijenavoljoprislužbizastran- ke.

• Uporabitesamobrusilneplošče,pri katerih je nazivno število vrtljajev vsaj tako veliko kot število vrtljajev, ki je na- vedenonatipskiploščiciorodja.

poškodovanih ali preoblikovanih brusil- nihplošč.Obrabljenobrusilnoploščo zamenjajte.

• Pazite na to, da ne bo prišlo zaradi is- ker, ki nastanejo med delom, do nevar- nih situacij, npr. da ne pride do stika z osebami ali da ne vnamejo gorljivih snovi.

• Medbrušenjem,krtačenjeminre- zanjemmoratevednonositizaščitna očala,zaščitnerokaviceinzaščitoza dihalaterzaščitozasluh.

• Nikolinedržiteprstovmedbrusilno ploščoinzaščitoprediskrenjemaliv bližinizaščitnegapokrova.Nevarnost zmečkanin.

• Vrtečisedeliorodjazaradifunkcional- nosti niso prekriti. Zaradi tega izvajajte delo preudarno in obdelovanca dobro primite,takodapreprečitezdrsavanje, pričemerbilahkovašerokeprišlev stikzbrusilnoploščo.

• Obdelovanec se med brušenjem zelo segreje. Ne dotikajte se ga na obdelo- vanem mestu in pustite, da se ohladi. Obstaja nevarnost opeklin. Ne upora- bljajte hladilnih sredstev ali podobnih materialov.

• Nikolinedelajtezorodjem,česteutru- jenioz.čestepodvplivomalkoholaali zdravil.Vednosipravočasnovzemite odmor.

• Izklopiteorodjeinizvlecitevtičiz vtičnice: - zaradi sprostitve blokiranega nastavka, - čejepriključnikabelpoškodovanali zapleten, - česepojavijonenavadnizvoki. Druga tveganja Tudičetoelektričnoorodjeuporabljatev skladu s predpisi, se pri njegovi uporabi po- javlja nekaj tveganj. Naslednje nevarnosti se lahko pojavijo v povezavi s konstrukcijo inizvedbotegaelektričnegaorodja: a) poškodbepljuč,čeneuporabljate ustreznezaščitezadihala, b) poškodbesluha,čeneuporabljate ustreznezaščitezasluh, c) nevarnost poškodb zaradi - dotikanezaščitenegadelabrusnega orodja; - izmeta delcev z obdelovancev ali poškodovanihbrusilnihplošč. d) Vpliv na zdravje zaradi tresljajev, ki se prenašajonadlaniinroke,čeorodje uporabljatedlječasaoziromagane uporabljateinvzdržujtepravilno. Opozorilo! Električnoorodje med delovanjem ustvarja elektro- magnetnopolje.Topoljelahkov določenihpogojihvplivanaaktiv- ne in pasivne medicinske vsadke. Da bi zmanjšali nevarnost resnih ali smrtnih poškodb, osebam z medi- cinskimivsadkipriporočamo,dase pred uporabo orodja posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka. Navodila za delo Pri izbiri pribora bodite po- zorni na to, da je njegovo dovoljeno število vrtljajev najmanj tolikšno kot navede- no največje število vrtljajev kotnega brusilnika. Pri izbiri plošče bodite po zorni na največji dovoljeni premer in največjo dovoljeno debelino. Pri izbiri krtače pazite na ve likost navoja M14.SI

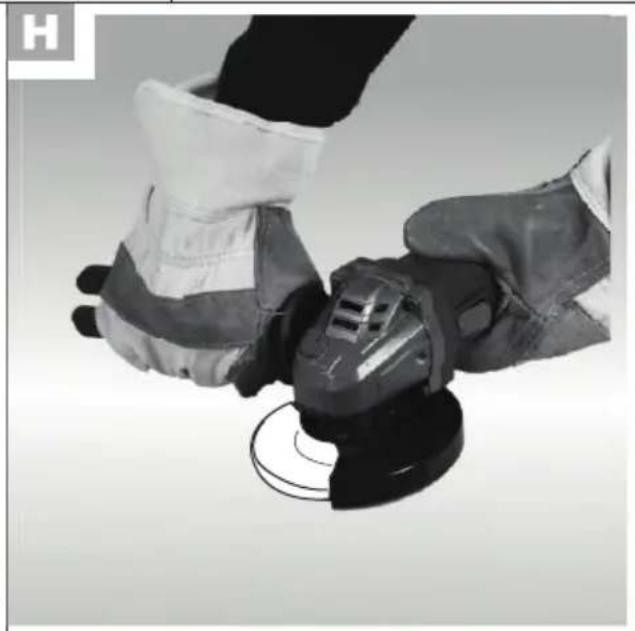

Grobo brušenje Za grobo brušenje nikdar ne uporabljajte rezalnih plošč ! Napravo smete z brusil- no ploščo uporabljati le z nameščenim zaščitnim po krovom. Zagrobobrušenjevgraditezaščitniokrov (4), glejte »Vgradnja/nastavljanje/odstran- jevanjezaščitnegaokrova«. Na obdelovanca pritiskajte samo z zmer- nomočjo.Orodjepremikajteenakomerno sem ter tja. Pri delovnem kotu od 30° do 40° boste pri grobem brušenju dosegli najboljše rezultate. Brušenje z žično krtačo Pri izbiri žične krtače ob vezno pazite na dovoljeno število vrtljajev. Dovoljeno število vrtljajev žične krtače mora biti najmanj tolikšno kot navedeno največje število vrtljajev kotnega bru- silnika. Nositezaščitnaočala,sajlahko žičkeodpadajo! Primerno za odstranjevanje grobe rje, čiščenjevarovinodstranjevanjelaka. Žičnokrtačosrednjemočnopritiskajtena obdelovanec. Žičnekrtačenepreobremenjujtes premočnimpritiskanjem. Rezalno brušenje Plošč za grobo brušenje nikdar ne uporabljajte za rezanje ! Napravo smete z rezal- no ploščo uporabljati le z nameščenim zaščitnim po krovom. Zarezanjevgraditezaščitniokrov(4)z nastavkom (4.1), glejte »Vgradnja/nastav- ljanje/odstranjevanjezaščitnegaokrova« in »Vgradnja/odstranjevanje nastavka na zaščitnemokrovu«. Uporabljate lahko samo preverjene rezal- neinbrusilneplošče,kisobileojačanez vlakni. Načelomaizvajajtedelazmajhnopoda- jalno hitrostjo. Na obdelovanca pritiskajte samozzmernomočjo. Deloizvajajtevednovprotiteku.Tako orodja ne boste nenadzorovano potisnili iz reza. Shranjevanje priteznega ključa Vpenjalniključ(8)lahkoshranitevročaj (1), glejte podrobnost na sliki

- Preden na orodju izvajajte nastavitve, izvlecitevtič. Montirajte ročaj Orodje lahko upravljate samo z montiranim ročajem. Gledenanačindelaročaj(1)nanapravi privijtenanavoj.Odvisnoodnačinadela izberitenavojzaročaj(2)levoalidesno na napravi. (glejte sliko

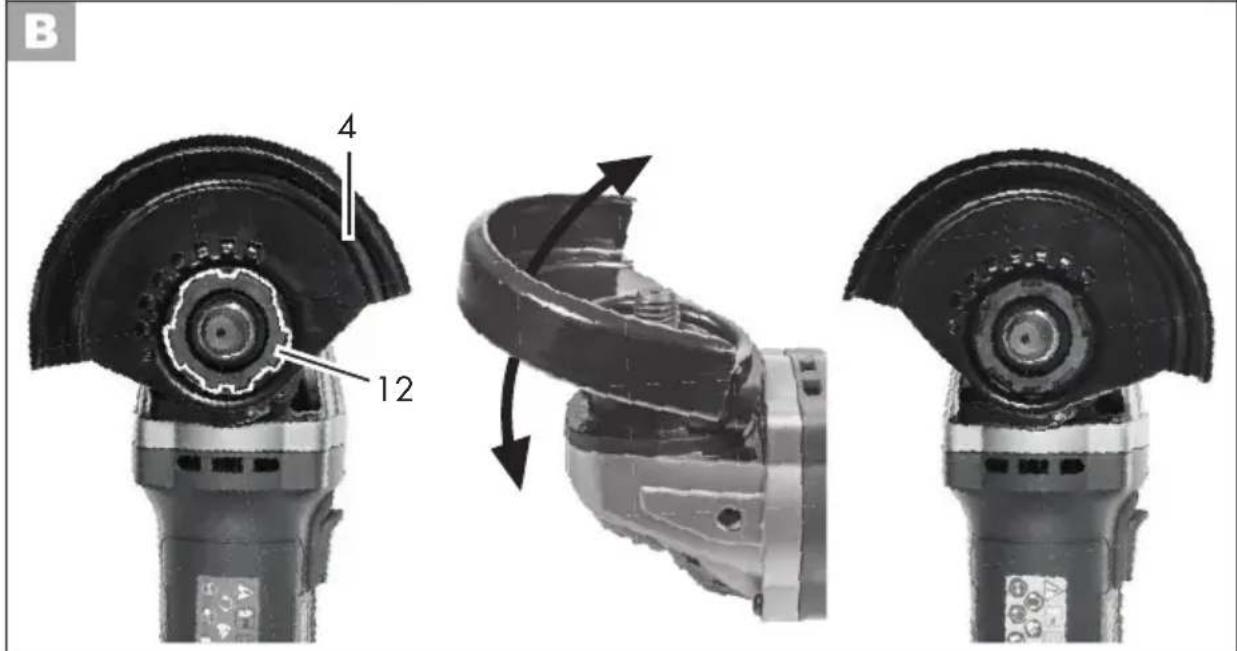

Montaža/nastavitev zaščitnega pokrova/ demontaža Zaščitnipokrovnastavitetako,daiskre,ki nastajajo med delom, ali odlomljeni delci nemorejozadetiljudivbližini. Zaščitnipokrovmorabitipolegtegav takšnempoložaju,daiskrenemorejoza- netitivnetljivihpredmetovvbližini. Odstranitev brusilne plošče:

prirobnico(9)terploščozarezanje/ brusilnoploščo/krtačosnemitesspre- jemnegavretena(11). Namestitev zaščitnega okro va:

1. Najprej namestite odprto stran

3. Zavrtitezaščitniokrov(4)vdelovni

položaj.Zaprtastranzaščitnegaokro- va mora vedno kazati k uporabniku.

4. Naknadnoprilagoditepoložaj

zaščitnegaokrova,čepriuporabiugo- tovite,dazaščitniokrovneprekriva dovolj dobro. Odstranitev zaščitnega okrova:

1. Potisnitezaščitniokrov(4)vsmerna-

prave in ga obrnite tako, da zareze vzaščitnemokrovuležijotočnov zaskočki(12)nanapravi. Odprtastranzaščitnegaokrovazdaj kažeprotinapravi.

2. Primitezaščitniokrov(4)zazaprtidel

zano na sliki, z odprto stranjo v smer naprave in ga snemite navzgor. Vgradnja/odstranjevanje nastavka na zaščitnem okrovu Namestitev nastavka

1. Po potrebi za boljši dostop odstranite

ploščo,glejtepod»Namestitev/zamen- javaplošče«.

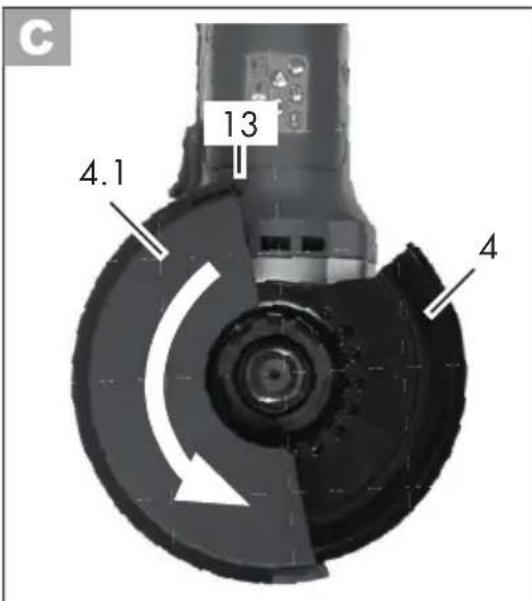

2. Namestitenastavek(4.1)nazaščitni

1. Po potrebi za boljši dostop odstranite

ploščo,glejtepod»Namestitev/zamen- javaplošče«.SI

zaskočko(13)potisnetezzaščitnega okrova (4).

3. Nastavek (4.1) z vrtenjem odstranite z

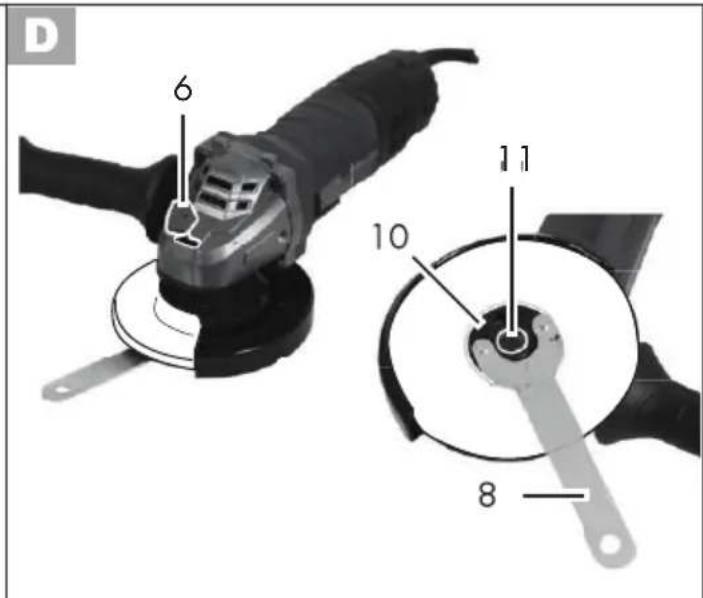

zaščitnegaokrova(4). Montaža/menjava plošče

za pritezanje (8). Gumb za zaporo vre- tena (6) lahko izpustite.

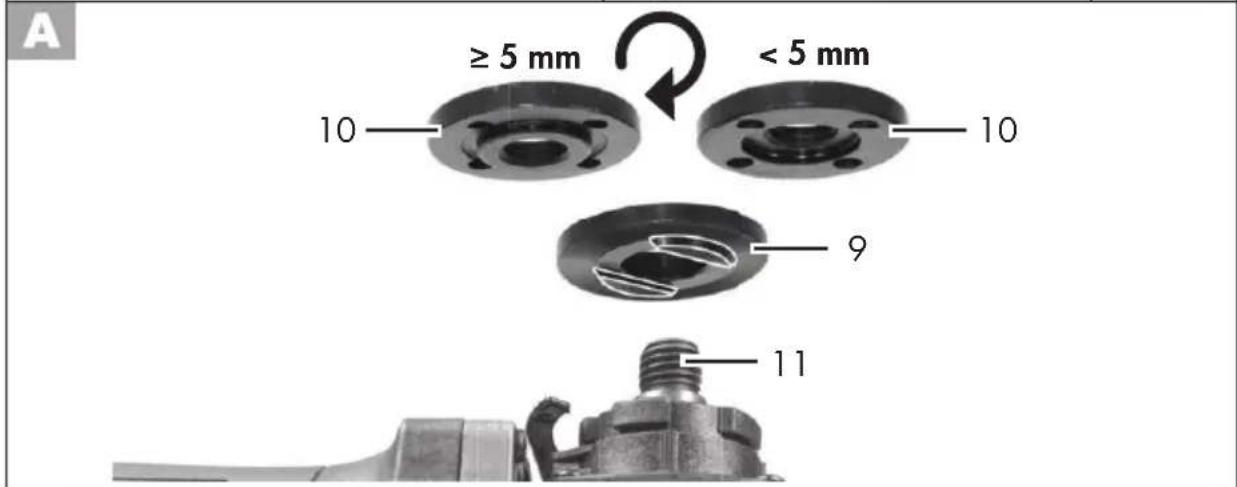

4. Želenoploščopostavitenavpenjalno

prirobnico ( 9).Napisnaploščije načelomausmerjenvednoprotiorodju. Če je na plošči označena smer vrtenja, pri montaži pazite na to, da se ujema s smerjo vrtenja kotnega bru- silnika. Ta smer je navedena na orodju poleg tipke za blo- kado vretena (6) (

no na vpenjalno vreteno (11). Ploska stranvpenjalnematicekažeprotiupo- rabljenemu priboru, kadar je debelina ležiščaplošče<5mm. Čejedebelinaležiščaplošče≥5mm, obrnite vpenjalno matico. Glejte sliko

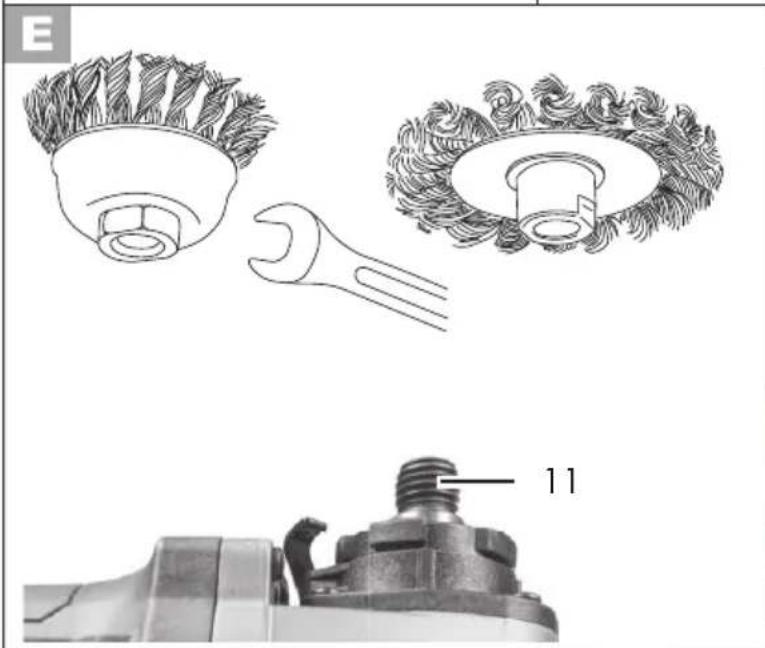

3. Žičnokrtačoodvijtezviličastimključem

(nivključenvobsegdobave).Gumbza blokado vretena (6) lahko izpustite.

inžičnokrtačoprivijtenavpenjalno vreteno(11).Žičnokrtačozategnitez viličastimključem.Gumbzablokado vretena (6) lahko izpustite. Uporaba Pozor! Nevarnost poškodb! - Pred vsemi deli na orodju izvle- citevtič. - Uporabljajte samo brusilne ploščeinpribor,kijihje priporočilproizvajalec.Če uporabljate druge nastavke in pribor od navedenih, se lahko poškodujete. - Uporabljajte samo pribor s podatkom o proizvajalcu, vrsti vezave, dimenziji in dovoljenem številu vrtljajev. - Uporabljajte samo pribor, na ka- terem je natisnjeno vsaj tolikšnoSI

število vrtljajev, kot je navedeno natipskiploščiciorodja. - Ne uporabljajte odlomlje- nih,počenihalidrugače poškodovanih brusilnih kolutov. - Orodja nikoli ne uporabljajte brez varnostne opreme. - Podprite plošče ali obdelovance, da zmanjšate nevarnost povrat- nega udarca zaradi ukleščene rezalne plošče. Veliki obdelovan- ci se lahko upognejo zaradi last- neteže.Obdelovanecpodprite na obeh straneh reza, in sicer takovbližinirezalneploščekot tudi na robu. Ko orodje deluje, se z rokami ne približujte plošči. Nevarn ost poškodb. Navodila za menjavo:

• Orodja nikoli ne uporabljajte brez varnostne opreme.

• Prepričajtese,daještevilovrtlja- jev, navedeno na priboru, enako alivečjenazivnemušteviluvrtlja- jev orodja v prostem teku.

• Prepričajtese,dadimenzijapri- bora ustreza orodju.

• Uporabljajte samo brezhibne plošče(preizkuszvenaplošče: čenanjoudaritesplastičnimkla- divom,imačistzven).

• Neuporabljajtežaginihlistov.

• Za vpenjanje brusilnega orod- ja lahko uporabljate samo priloženevpenjalneprirobnice. Vmesne plasti med vpenjalno prirobnico in brusilnim orodjem morajobitiizelastičnihsnovi, npr. gume, mehkega kartona itd.

• Po menjavi pribora orodje po- novno v celoti sestavite. Izklopiteorodjeinizvlecitevtičiz vtičnice.Počakajte,daseorodje ohladi. Primenjavipriboranositezaščitne rokavice,dapreprečitenevarnost ureznin. Vpenjalne matice ne privijte premočno,dapreprečitelombrusil- neploščeinmatice. Vklop in izklop Bodite pozorni, da napetost električnegapriključkaustrezapo- datkomnatipskiploščici. Orodjepriključitenaelektrično omrežje.

tite. Naprava se izklopi. Povklopupočakajte,dadosežeorodje svoje maksimalno število vrtljajev. Šele natozačnitezdelom. Ko orodje izklopite, se nameščeni pribor vrti še nekaj časa. Nevarnost poškodb.SI

Poskusni tek: Pred prvo uporabo in po vsaki menjavi orodja opravite poskusni tek brez obre- menitve. Orodje nemudoma izklopite, česenameščenipribornevrtiravno,če se pojavljajo nezanemarljivi tresljaji ali neobičajnizvoki. Trajno delovanje

izklop(3)vvključenemstanjuvsmeri naprave. Stikalo za vklop/izklop se zaskoči. Izklop trajnega delovanja:

3. Na kratko pritisnite zadnji del stikala

za vklop/izklop (3). Stikalo za vklop/ izkloppreskočinazajvizhodiščni položaj.Napravaseizklopi. Čiščenje in vzdrževanje Preden se lotite nastavljanja, vzdrževalnihdelalipopravil, izvlecitevtičizvtičnice. Dela, ki niso opisana v teh navodilih za uporabo, naj izvedejo v strokovni delavni- ci. Uporabljajte samo origi- nalne dele. Preden se lotite vzdrževanja ali čiščenja, počakajte, da se orodje ohl adi. Sicer obstaja nevarnost opeklin! Pred vsako uporabo preverite orodje glede vidnih napak, kot so zrahljani, obrabljeni ali poškodovani deli, in preverite, ali so pravilnonameščenivijakiindrugideli. Preverite predvsem brusilni kolut. Zamenjajte poškodovane dele. Čiščenje Neuporabljajtečistilnihsredstev oz.topil.Kemičnesubstancelahko načnejoplastičnedelenaprave. Napravenikolinečistitepod tekočovodo.

• Orodje po vsaki uporabi temeljito očistite.

• Brusilneploščejetrebahranitinasu- heminpokončnoterjihnidovoljeno zlagati eno na drugo. Shranjevanje

• Orodje hranite na suhem, neprašnem mestu izven dosega otrok.

• Brusilneploščeshranjujtesuheinpo- konci,nesmejopabitizloženiedenna drugega. Odstranjevanje/ varstvo okolja Napravo,priborinembalažooddajtev okoljuprijaznoreciklažo. Električnihnapravneodvrzitemed hišne odpadke. Rabljeneelektričnenapravejetrebav skladu z Direktivo 2012/19/EU o odpad- nielektričniinelektronskiopremizbirati ločenoinjihrecikliratinaokoljuprimeren način. Odvisno od prenosa v nacionalno pravo sovamnavoljonaslednjemožnosti:

• odsluženonapravolahkooddatepri vašem prodajalcu,SI

• alinauradnemzbirališču.Vzvezis tem povprašajte svoje lokalno podjetje za odstranjevanje odpadkov ali našo servisnoslužbo.

• ali jo pošljete nazaj proizvajalcu/ose- bi, ki jo je dala na trg. Odstranjevanje vaših okvarjenih poslanih napravizvedemobrezplačno. Toneveljazapriloženipriborin pripomočkezaodpadnenaprave,čeni- majoelektričnihsestavnihdelov. Nadomestni deli / Pribor Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop Čeimatetežavespostopkomnaročanja, uporabite obrazec za stik. Pri dodatnih vprašanjih se obrnite na servisnosredišče(glejtestran239).

Lončastaščetka,valovita žicat

Iskanje napak Pozor!Nevarnostelektričnegaudara! Predvsemidelinanapraviizvlecitevtičizvtičnice! Težava Možen vzrok Odprava napake Orodje se ne vklopi Niomrežnenapetosti. Izklopi se hišna varovalka Preveritepriključnikabel,na- peljavoinvtič,popotrebinaj popravilo izvede usposobljen elektrotehnik, preverite hišno varovalko. Stikalo za vklop/izklop (

je v okvari Popravilo naj opravi servisna služba Okvara motorja Brusno orodje se nepremika,čeprav motor deluje Maticabrusilneploščenipri- vita Privijtematicobrusilneplošče (glejte„Menjavaplošče“) Obdelovanec, ostanki obde- lovanca ali ostanki brusilnega orodja blokirajo pogon Odstranite blokado Motor se upočasnjujeinse ustavi Orodje je zaradi obdelovanca preobremenjeno Zmanjšajte pritisk na brusilno orodje Obdelovanec ni primeren Brusilnaplošča se ne vrti pravil- no, slišite lahko neobičajenzvok Maticabrusilneploščenipri- vita Privijtematicobrusilneplošče (glejte„Menjavaplošče“) Brusilnaploščajevokvari Menjava brusilnega kolutaSI

63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob iz- polnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum

izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nada-

ljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potr-

dilo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in

ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih doku-
