NAVODILA ZA UPORABO UG 706080 MIELE

Patrone priključite na vodovodnu mrežu i urejad za pra-nje.

Crijeva provedite kroz za to predviden otvor na poledini ormarica za podgradnju UG 70-60/80.
- Prilikom postavljanja pazite da crijeva nisu savinuta odnosno prelomljena.
Crijveo "H2O pur" (zeleno) prikljucite na magnetni ventil za DEMI-vodu, odnosno na crijveo uredaja za pranje za dovod DEMI vode.
Crijveo za "Ulaz" (crveno) priključite na zaporni ventil za hladnu vodu koji se nalazi na LICU mjesta.

Vazno

Tlak vode (tlak protoka) mora biti izmedu 250 - 1000 kPa (2,5 - 10 bara).

Opis omare 171
Opis omare 171
Zunanji dozirni moduli in procesne kemikalije 171
Razsoljevanje vode 172
Vložki za delno razsoljevanje z merilnikom pretoka FlowMeter 172
Vložki za popolno razsoljevanje z modulom za merjenje prevodnosti ConductivityMeter 172

Varnostna navodila in opozorila 173
Tehnicna varnost 173
Pravilna uporaba 174
Ce so v blizini otroci 174
Odstranjevanje 174

Vaš prispevek k varovanju okolja 175
Odstranjevanje embalaze 175
Odstranjevanje starega aparata. 175

Odpiranje in zapiranje vrat 176
Odpiranje vrat 176
Zapiranje vrat 176

Zunanzi dozirni moduli in procesne kemikalije 177
Napotki za upravljanje 177
Zamenjava oz. polnjenje posod 177

Razsoljevanje vode 178
Merilnik pretoka FlowMeter FM (delno razsoljevanje) 178
Modul za merjenje prevodnosti ConductivityMeter CM (popolno razsoljevanje) 179
Možnosti priklopa 180

Priklop vložka z vijačno povezavo 180
Priklop vložka s hitrim spojem 180

Priklop vložka na vodovodno omrežje in pomivalno-dezinfekcijski stoj. 181

Odzračevanje vložka 181
Vstavljanje vložka 181

Demontažavložka 181

Prazen vložek LP 2800 181
Polnjenje praznega vložka LP 2800 s smolo za enkratno uporabo 182

OdpiranjePokrova 182
Polnjenje smole 182

Stenska montaza naprave FlowMeter/ConductivityMeter 184
Vzdrzevanje 184

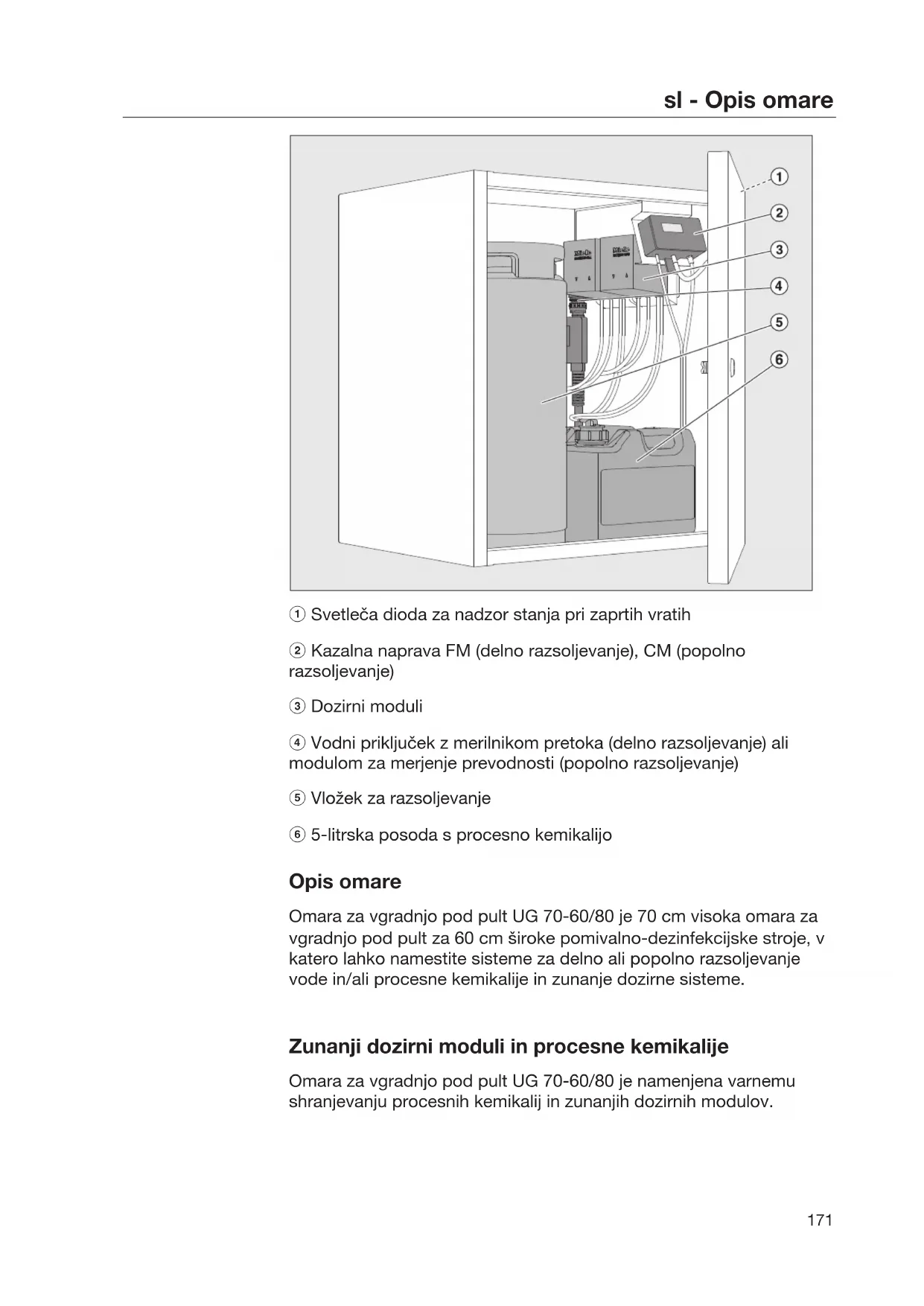

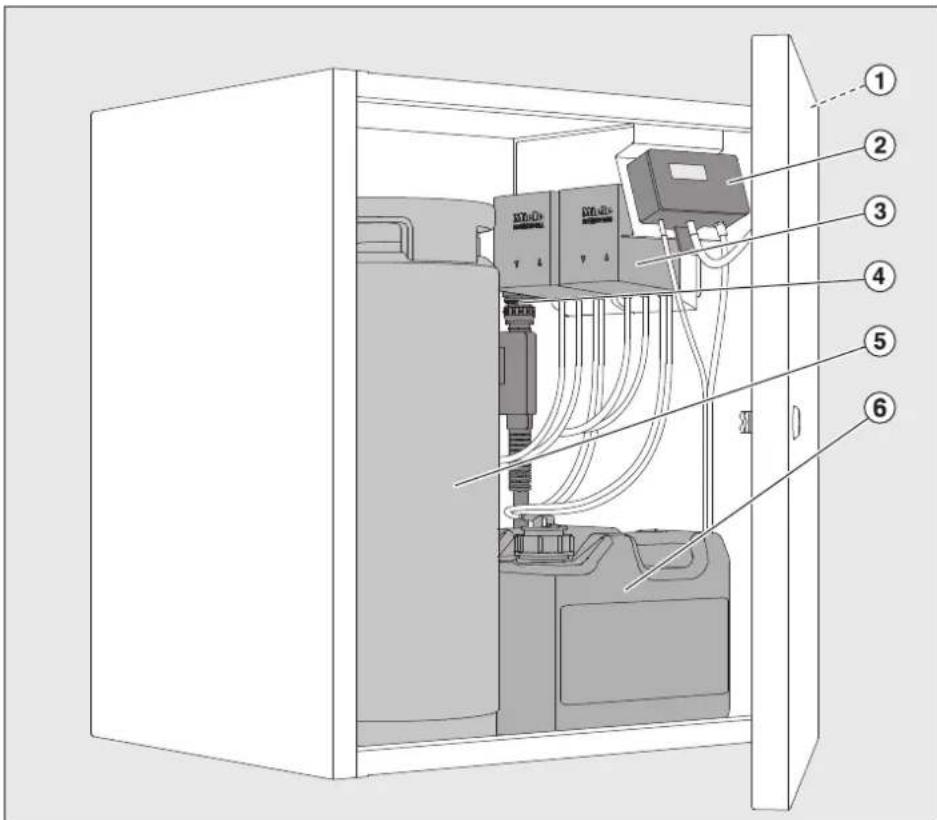

① Svetleča djoda za nadzor stania pri zaprtih vratih
② Kazalna naprava FM (delno razsoljevanje), CM (popolno razsoljevanje)
③ Dozirni moduli
④ Vodni priključek z merilnikom pretoka (delno razsoljevanje) ali modulom za merjenje prevodnosti (popolno razsoljevanje)
⑤ Vložek za razsoljevanje
⑥ 5-litrska posoda s procesno kemikalijo

Opis omare

Omara za vgradnjo pod pult UG 70-60/80 je 70 cm visoka omara za vgradnjo pod pult za 60 cm široke pomivalno-dezinfekcijske stroje, v katero lahko namestite sisteme za delno ali popolno razsoljevanje vode in/ali procesne kemikalije in zunanje dozirne sisteme.

Omara za vgradnjo pod pult UG 70-60/80 je namenjena varnemu shranjevanju procesnih kemikalij in zunanjih dozirnih modulov.

Vanjo lahko namestite dve 5-litriski posodi in dva dozirna systemd DOS G 80/DOS K 85.

Dozirni moduli so opremljeni z nadzorom nivoja sredstva, ki pošlje sporočilo na prikazovalnik pomivalno-dezinfekcijskega stroja, ko količina pade pod minimni nivo.

Razsoljevanje vode

Dodatno lahko v omaro UG 70-60/80 namestite še dva vložka za razsoljevanje vode z ustreznama merilnikoma in kazalnama napravama.

Vložki za delno
razsoljevanje z
merilnikom
pretoka
FlowMeter

Pri delnem razsoljevanju vode se karbonatna trdota z vezanjem kalcijevih in magnezijevih ionov pretvori v prosto ogljikovo kislno in vodo, s cimer se zmanjsa vsebnost soli v vodi. Ko je potrebna zamenjava vložka, vas na to opozori merilnik pretoka.

-Vlozek za delno razsoljevanje vode TE P 2000 je napoljen z 12,5 I smole.
Vlozek za delno razsoljevanje vode TE P 2800 je napoljen z 19 I smole.

Vložki za popolno
razsoljevanje z
modulom za
merjenje
prevodnosti
ConductivityMeter

Popolno razsoljevanje iz vode odstrani vse soli in minerale. Modul za merjenje prevodnosti kazeprevodnost povsem razsoljene vode, ki je podana S / cm (mikrosiemensi na centimeter). S tem je omogocena kontrola kakovosti povsem razsoljene vode.
-Vlozek za popolno razsoljevanje vode VE P 2000 je napoljen z 12,5 I smole.
-Vlozek za popolno razsoljevanje vode VE P 2800 je napoljen z 19 I smole.

Vložki so napoljeni smolo, ki je je mogoče po uporabi regenerirati. Za pripravo smole lahko celoten vložek posljete na regeneracijsko postajo.

Prvi zagon omare UG 70-60/80 in uvajanje osebja, ki jo bo uporabljalo, izvede servisna sluzba Miele ali pooblascen strokovnjak. Upostevajte navodila za uporabo vlozkov za razsoljevanje vode, modula za merjenje prevodnosti ConductivityMeter, merilnika pretoka FlowMeter in pomivalno-dezinfekcijskega stroja ter pri tem se posebej varnostna navodila in opozorila pri rokovanje u s procesnimi kemikalijami.

Omara UG 70-60/80 in vgradna oprema ustrezata veljavnim varnostnim predpisom. Vendor pa lahko nepravilna uporaba privede do poskodb oseb ali materialne skode.

Pred prvo uporabo omare in vgradne opreme pozorno in v celoti preberite navodila za uporabo. V njih boste našli pomembne napotke za postavitev, varno uporabo in vzdřevanje. Tako se boste zašcitili pred poskodbami in preprečili materialno škodo.

Navodila za uporabo shranite in jih predajte morebitnemu naslednjemu lastniku omare!

Tehnična varnost

Omaro UG 70-60/80 in vgradno opremo lahko prvic zažene, vzdruje in popravlja samo osebje servisa Miele, zastopnik za opremo Miele ali ustrezno usposobljen strokovnjak. Nestrokovno izvedena instalacijska in vzdruzevalna dela oziroma popravila lahko predstavljazo resno nevarnost za uporabnika, za katero Miele ne prevzema odgovornosti!
Aparat lahko upravlajo izključno osebe, ki so uvedene v delo z njim in morajo biti redno dodatno šolane.
Pred uporabo omare UG 70-60/80 in vgradne opreme preverite, c eso na nnej vidne morebitne poskodbe. Poškodovane omare ne smete v nobenem primeru uporabljati, saj lahko ogrozi vašo varnost!
Poškodovano ali nezatesnjeno omaro UG 70-60/80 takoj prene Hajte uporabljati inPokličite servis Miele, zastopnika za opremo Miele ali ustrezno usposobljenega strokovnjaka.
Upostevati je treba veljavne zakonske predpise za vodni priključek.

Pravilna uporaba

Voda iz vložkov za razsoljevanje ni pitna!

Omare UG 70-60/80 in njene nepsredne okolice ne smete Čistiti z brizganjem vode, npr. s pomočjo vodne cevi ali visokotlačne Čistilne naprave.
▶ Pazite, da ohišje iz plemenitega jegla ne pride v stik z raztopinami/ hlapi, ki vsebujejo kislino, sicer lahko pride do škode zaradi korozije.
Ob zamenjavi smole lahko uporabite samo preverjeno in dovoljenosmolo za enkratno uporabo.
Ta del opreme lahko priključite samo na stroje, na katere priklop dovoli podjetje Miele.

Če so v blizini otroci

Otroci, ki se zadržujejo v blizini omare UG 70-60/80, naj bodovedno pod nadzorom. Nikoli ne pustite, da bi se otroci igrali z omaro. Med drugim obstaja nevarnost, da se otroci zaprejo vanjo.
Otroci ne smejo uporabljati omare UG 70-60/80.

Odstranjevanje

Iz varnostnih razlogov in zaradi varovanja okolja morate vse ostanke smole in vode odstraniti skladno z varnostimi predpisi. Onesposobite funkcijo zapirala vrat, da se otroci ne bodo mogli zapreti v aparat. Nato omaro UG 70-60/80 odstranite skladno s predpisi.
Smolo za enkratno uporabo in smolo, ki je ni mogoce regenerirati, odstranite skladno s klasifikacijski ostnikov 190905 skupaj z ostankom odpadkov ali ustreznimi odpadki iz dejavnosti.

Podjetje Miele ne odgovarja za škodo, ki je posledica neuposstevanja varnostnih navodil in opozoril.

Odstranjevanje embalaže

Embalaža šciti pred poskodbami med transportom. Embalažni materiali so skrbno izbrani glede na ekološko sprejemljivost in tehnike odstranjevanja, zato jih je mogoće reciklirati.

Z vračanjem embalaže v obtok materialov poskrbite za prihranek surovin in zmanjsanje količine opadkov.

Odstranjevanje starega aparata

Stari aparati z elektricnimi in elektronskimi deli pogosto vsebujejo še uporabne materiale, vendar vsebujejo tudi škodljive snovi, ki so nujno potrebne za njihovo delovanje in varnost. Če aparat odvržete skupaj z gospodinjskimi opadki ali Če z njim napacno ravnate, lahko pride do škodljivih posledic za zdravje ljudi in za okolje, zato svojega odsluzenega aparata v nobenem primeru ne odvrzite med ostanek oepadkov (črni zabojnik).

Namesto tega aparat odložite na ustrezno zbirno mesto za elektricno in elektronsko opremo, kjerBODY poskrbeli tudi za morebitno reciklazo. Po potrebi se pozanimajte pri svojem trgovcu.

Prosimo vas, da do odvoza starega aparata poskrbite za varnost otrok.

Odpiranje vrat

Vstavite ključ v ključavnico in odklenite vrata, tak do ga obrnete v nasprotni smeri urnega kazalca.

Kljuc ostane v odklenjenem položaju v ključavnici in služi kot ročaj za odpiranje vrat.

Zapiranje vrat

Zaprite vrata.
Obrnite ključ do konca v smeri urnega kazalca.

Kljuc s pomočjo vzmetnega mehanizma izskoviči.

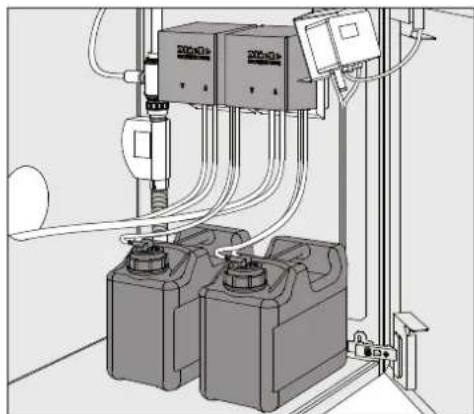

Napotki za upravljanje

Zunanzi dozirni moduli avtomatsko dozirajo tekoce procesne kemikalije v ustreznih fazah programa.

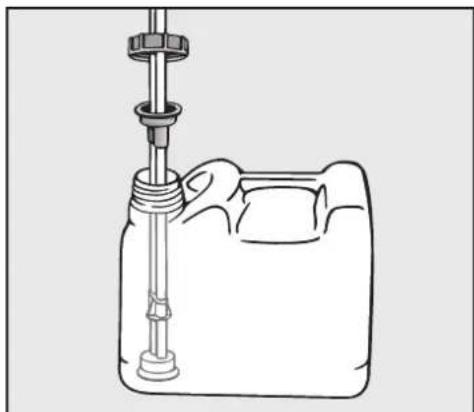

Zamenjatoz. polnjenpe posod

Posamezno posodo napolnite s procesno kemikalijo, ko se na prikazovalniku pomivalno-dezinfekcijskega stroja pojav utrezno sporocilo.

Posodo morate pravocasno napolniti, da se ne bo do konca izpraznila.

Povsem izprazenjen dozirni system morate pred ponovnim zagonom odzračiti.

Upostevajte napotke v navodilih za uporabo pomivalnodezinfekcijskega stroja.

• Odvijte dozirni nastavek s posode in ga odstranite. Odložite ga na podlago, ki je enostavna za Čišcenje.
  Napolinite ali zamenjaje posodo, vstavite dozirni nastavek in trdno privijtePokrovcek.

• Prilagodite dozirni nastavek na velikost posode, tako da ga potisnete v posodo, dokler ne doseze dna.

Dozirno cev položite takto, da ni prepognjena.

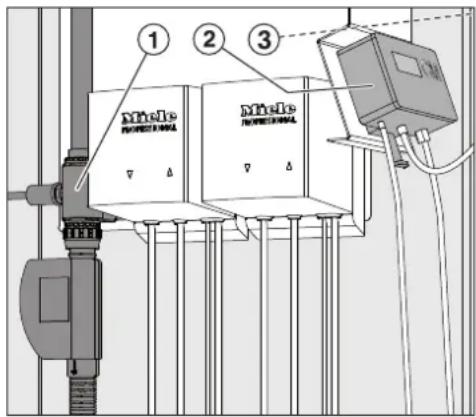

Merilnik pretoka FlowMeter FM (delno razsoljevanje)

Merilnik pretoka ① meri količino oddane pripravljene vode in jo kažena napravi FlowMeter FM ②

Če je prekoračena nastavljena količina odjema ali če se pojavinapaka, naprava odda optični (LED) ③ in zvočni signal.

Če je vložek za razsoljevanje izcrpan, ga je treba zamenjati in pripraviti.

-Vlozek TE P 2000 in TE P 2800:

Vložek, napoljen s smolo, ki jo je mogoče regenerirati, posljite na regeneracijski postajo, kjer ga bodo ponovno pripravili.

Vlozek LP 2800:

Zamenjaje smolo. "Kompletu za zamenjavo smole E 316" so priložena navodila.

Modul za merjenje prevodnosti ConductivityMeter CM (popolno razsoljevanje)

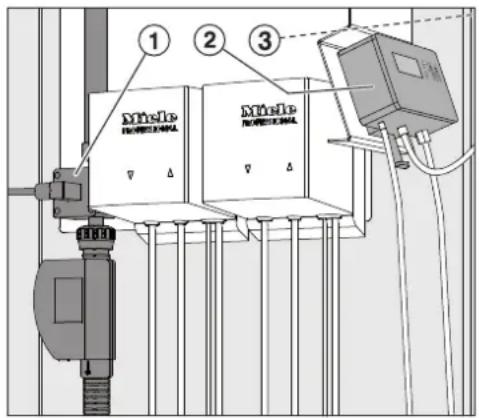

Modul za merjenje prevodnosti ① meri prevodnosti povsem razsoljene vode in jo kaze na napravi ConductivityMeter ②. Naprava meri v obmocju 0-199,9 S / cm (mikrosiemensi na centimeter). Tako je omogocena kontrola kakovosti povsem razsoljene vode.

Ko je dosežena definiranajejna vrednost ali ce se pojavinapaka, naprava odda opticni (LED) ③ in zvočni signal.

Ko je vložek za popolno razsoljevanje izcrpan, ga morate zamenjati in pripraviti.

-VlozekVEP2000inVEP2800:

Vložek, napoljen s smolo, ki jo je mogoče regenerirati, posljite na regeneracijsko postajo, kjer ga bodo ponovno pripravili.

Vlozek LP 2800:

Zamenjaje smolo. "Kompletu za zamenjavo smole E 316" so priložena navodila.

Možnosti priklopa

• Odvijte zašcitnaPokrovčka s priključnih nastavkov vložka.

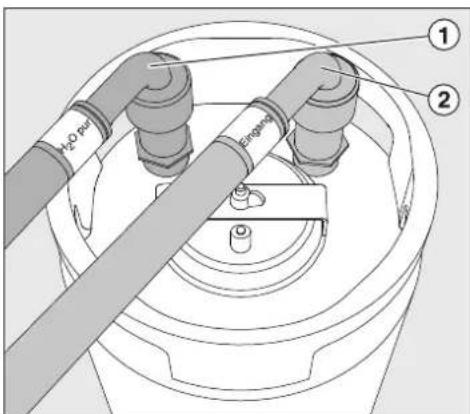

Priklop vložka z vijačno povezavo

Cevi privije na prikljucna nastavka vlozka skladno z barvimi oznakami, "vhod" (rdeca) na "vhod" ②, "H2O pur" (zelena) na "izhod" ①.

Priklop vložka shitrim spojem

Za hitro zamenjavo in priklop so lahko vložki in cevi opremljeni shitrimi spoji (dodatna oprema).

Moski kos hitrega spoja pri prvi montaži privijte na navojna priključka (vhod-izhod) vložka.
Med prvim zagonom preverite zatesnjenost.

Cevi glede na barvne oznake namestite na spojna kosa vložka in ju potisnite navzdol, dokler se Čvrsto ne zaskocita.
- Če Želite hitri spoj sprostiti, potisnite obroček na koncu cevi navzgorin potegnite cev s priključka.

Priklop vložka na vodovodno omrežje in pomivalnodezinfekcijski stroj

Cevi speljite skozi za to namenjeno odprtino na hrbtni strani omare UG 70-60/80.
Pri polaganju cevi pazite, da jih ne prepognete.
Cev "H2O pur" (zelena) priključite na magnetni ventil za AD-vodo oz. na dovodno cev za AD-vodo pomivalno-dezinfekcijskega stroja.
Cev "vhod" (rdeča) prikljucite na vodovodni zaporni ventil za hladno vodo.

Pomembno

Vodni tlak (pretočni tlak) mora znašati med 250 in 1000 kPa nadtlaka (2,5-10 bar).

Temperatura vode ne sme presegati 20^

Odzrachevanje vložka

Odprite odzracevalni ventil z vrtenjem v levo.
- Pocasi odpirajte zaporni ventil za hladno vodo, dokler voda ne pritece iz odzračevalnega ventila.
Zaprite odzračevalni ventil.

Razsoljevanje vode je pripravljeno za uporabo.

Vstavljanje vložka

■ Priključen vložek postavite v zadnje obmócje omare UG 70-60/80. Sprednje obmócje lahko uporabite za shranjevanje rezervnega vložka.

Demontaža vložka

Zaprite zaporni ventil za hladno vodo.
Odprite pipo za rochni odjem AD-vode (ce je na voljo) ali:
- Odprite odzračevalni ventil vložka in pustite, da se vodni tlak izravna.

Pri tem lahko izhaja voda, ki jo morate prestreci s krpo.

Odvijte cevi.
Obrnite vlozek, takao da preostala voda iztece v odtok.

Prazen vložek LP 2800

Vložek LP 2800 je na voljo brez polnila in ga je treba na licu mesta napoliniti z 19 I smole za enkratno uporabo (glejte "Poljenje vložka LP 2800 s smolo za enkratno uporabo").

Ko se ta smola izcrpa, jo morate zamenjati z novo smolo za enkratno uporabo.

Smolo za enkratno uporabo in smolo, ki je ni mogoce regenerirati, odstranite skladno s klasifikacijski stevilko opadkov 190905 skupaj z ostankom opadkov ali ustreznimi opadki iz dejavnosti.

Da bo polnjenje in pretakanje smole v prazne vložke LP 2800 Čim lažje, priporočamo poleg vložka naslednjo dodatno opremo:

• originalni Mielejev komplet za zamenjavo smole E 316, sestavljen iz 30-litrskega plasticnega soda s specialnimPokrovom in lijem.
• 2 vreči smole za popolno razsoljevanje (za enkratno uporabo) E 315 po 10 l, z vrečo za rabljeno smolo.

Polnjenje praznega vložka LP 2800 s smolo za enkratno uporabo

Prazni vložek LP 2800 lahko napolnite s smolo za delno ali za popolno razsoljevanje (E 315).

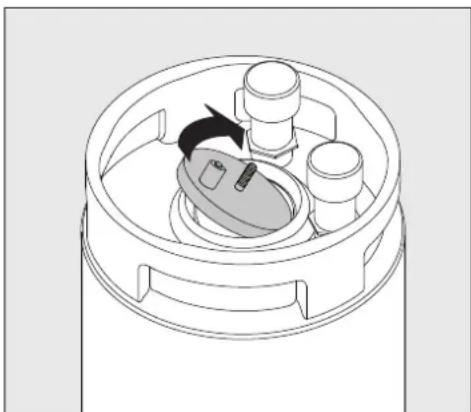

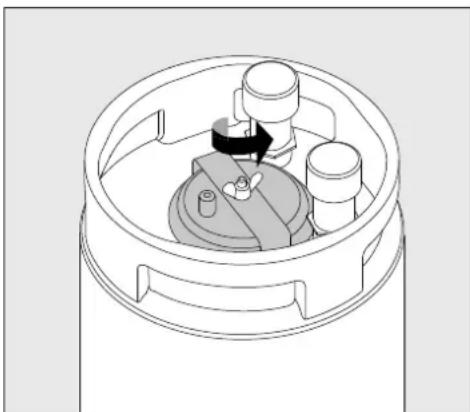

OdpiranjePokrova

• Odvijte krilno matico, pri Čemer zadržitePokrov, da ne pade v vložek.
  Dvignite vpenjalni ročaj.

OdpritePokrov.

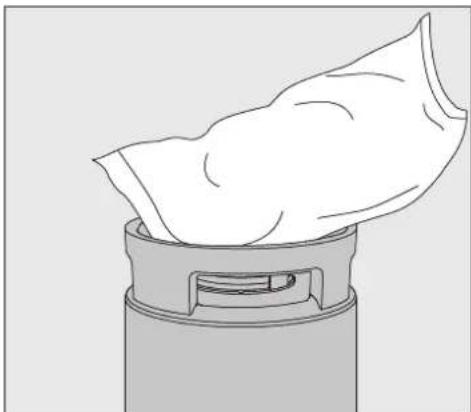

Polnjenje smole

Na odprtino za polnjenje v vlozku namestite lij.
Vreci smolo za enkratno uporabo zarezite na vogalu in ju izpraznite v vlozek.
- Odprtino za polnjenje vložka očistite - na nnej ne sme biti ostankov smole.
- NamestitePokrov.Pridržite ga na odzračevalnemventilu in ga trdno privijte z vpenjalnim ročajem in krilno matico.

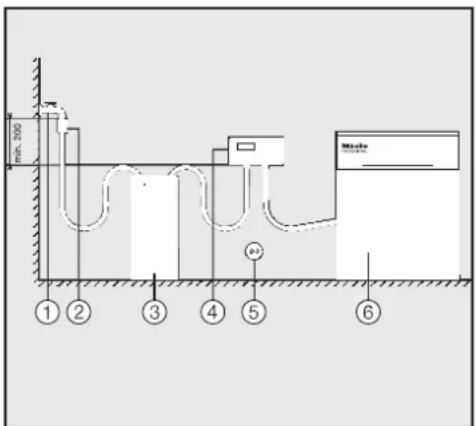

Stenska montaza naprave FlowMeter/ ConductivityMeter

Kazalni napravi za kakovost vode lahko namestite tudi na steno izven omare UG 70-60/80.

Ustreznostensko drzalo je prilozeno kazalni napravi.

Pri tovrstni montaži pazite na pravilen vrstni red posameznih sestavnih delov:

Kazalna naprava mora biti vedno prikljucena za vlozkom za razsoljevanje vode, torei v naslednjem vrstnem redu: vodna pipa ① - protipovratni ventil z zračenjem cevi po DIN EN 1717 ② - vložek za razsoljevanje vode ③ - kazalna naprava FM/CM ④ - pomivalnodezinfekcijski stroj ⑥.

Priklop na elektricno omrezej ⑤ se izvede prek vtiča na vtičnico zašcitnim kontaktom.

Vzdrževanje

Vzdrževanje omare UG 70-60/80 poteka v okviru vzdřevanja stroja, ki ga opravi servisna sluzba Miele.
