MANUALE UTENTE UG 706080 MIELE

Descrizione apparecchio 109
Descrizione apparecchio 109
Moduli DOS esterni e prodotti chimici 109
Demineralizzazione dell'acqua 110
Cartucce di demineralizzazione parziale con FlowMeter 110
Cartucce di demineralizzazione totale con ConductivityMeter (modulo di misurazione della conducibilità) 110
Indicazioni per la sicurezza e avventenze 112
Sicurezza technique 112
Uso corretto 113
Bambini 113
Smaltimento 113
Il Vostro contributo alla tutela dell'ambiente 114
Smaltimento imballaggio 114
Apertura/Chiusura sportello 115
Apriere lo sportello 115
Chiudere lo sportello 115
Moduli DOS esterni e prodotti chimici 116
Indicazioni per l'uso 116
Sostituire e/o caricare la tanica 116
Demineralizzazione dell'acqua 117
Misuratore della portata FlowMeter FM (demineralizzazione parziale) 117
Modulo di misurazione della conducibilità ConductivityMeter CM (demineralizzazione totale) 118
Possibilità di collegamento 119
Collegare la cartuccia con le apposite viti. 119
Collegare la cartuccia con un accoppiamento rapido. 119
Collegare la cartuccia alla rete idrica e all'apparecchio. 120
Sfiataré la cartuccia. 120
Inserire la cartuccia. 120
Smontare la cartuccia. 120
Cartuccia vuota LP 2800 120
Riempire la cartuccia vuota LP 2800 con resina monouso. 121
Apriere il coperchio 121
Caricare lesine 122
Montaggio a parete di FlowMeter/ConductivityMeter 123
Manutenzione 123

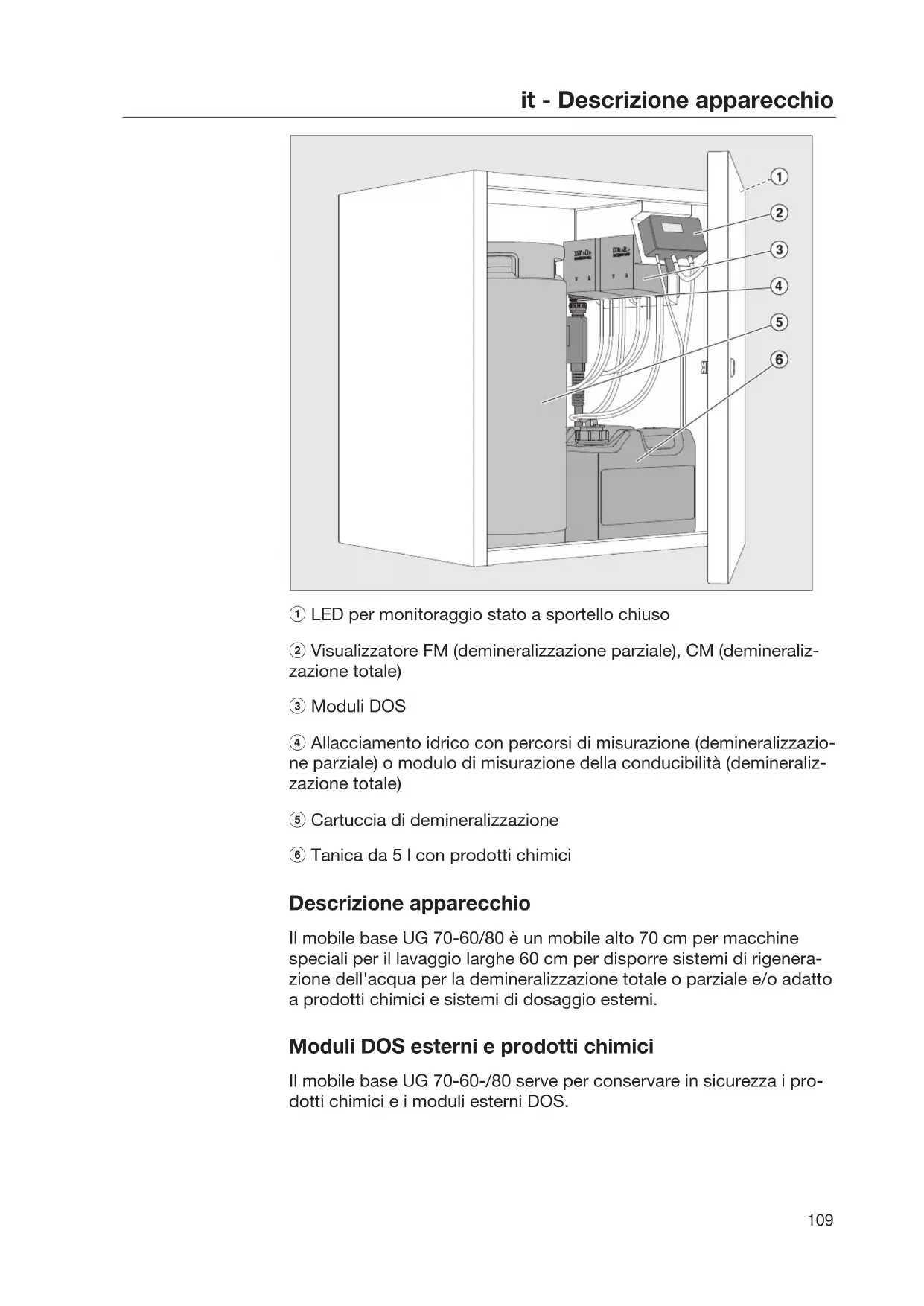

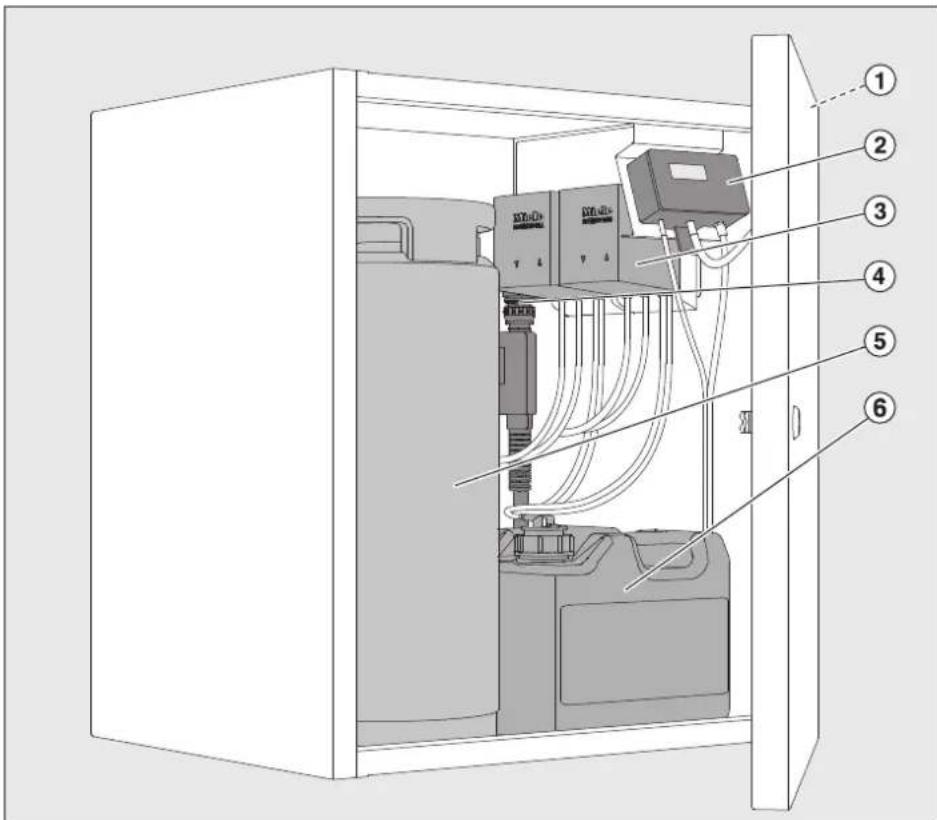

① LED per monitoraggio stato a sportello chiuso
② Visualizzatore FM (demineralizzazione parziale), CM (demineralizzazione totale)
③ Moduli DOS
④ Allacciamento idrico con percorsi di misurazione (demineralizzazione parziale) o modulo di misurazione della conducibilità (demineralizzazione totale)
⑤ Cartuccia di demineralizzazione
⑥ Tanica da 5 I con prodotti chimici

Descrizione apparecchio

Il mobile base UG 70-60/80 è un mobile alto 70 cm per machine speciali per il lavaggio larghe 60 cm per disporre sistemi di rigenerazione dell'acqua per la demineralizzazione totale o parziale e/o adatto a prodotti chimici e sistemi di dosaggio esterni.

Moduli DOS esterni e prodotti chimici

II mobile base UG 70-60-/80 serve per conservare in sicurezza i prodotti chimici e i moduli esterni DOS.

É possibile disponvi due taniche da 5 litri e due sistemi di dosaggio DOS G 80 / DOS K 85.

I moduli DOS sono dotati di un meccanismo di controllo di riempimento. Una volta che il livello scende al di fatto della quantità minima necessaria, tale meccanismo invia un segnale sul display della machine speciale per il lavaggio.

Demineralizzazione dell'acqua

Nel mobile base UG 70-60/80 è possibile inoltre disporre due cartucce di demineralizzazione dell'acqua con i rispetti percorsi di misurazione e visualizzatori.

Cartucce di demineralizzazione parziale con FlowMeter

Nella fase di demineralizzazione parziale la durezza temporanea da carbonati si trasforma in anidride carbonica libera e acqua grazie al legame di ioni di calcio e magnesio. In quello modo si riduce il contentuto di sale dell'acqua.

La necessitiesi di sostituire le cartucce viene indica da un FlowMeter.

• Cartuccia di demineralizzazione parziale dell'acqua TE P 2000 riempita con 12,5 l di resina.
• Cartuccia di demineralizzazione parziale dell'acqua TE P 2800 riempita con 19 l di resina.

Cartucce di demineralizzazione totale con ConductivityMeter (modulo di misurazione della conducibilità)

Una demineralizzazione completa dell'acqua rimuove tutti i sali e i minerali dall'acqua.

Il modulo di misurazione della conducibilità indica il valore guida dell'acqua desalinizzata, misurata in S / cm (microsiemens per centimetro). In quello modo si garantisce un controllo della qualità dell'acqua demineralizzata.

• Cartuccia di demineralizzazione completa dell'acqua VE P 2000 riempita con 12,5 l di resina.
• Cartuccia di demineralizzazione completa dell'acqua VE P 2800 riempita con 19 l di resina.

Le cartuccce sono riempite con resine rigenerabili che dopo l'esaurimento possono essere rigenerate. Per la rigenerazione bisogna spedire l'intera cartuccia a un centro di rigenerazione.

La prima messa in servizio del mobile base UG 70-60/80 sono come la formazione del personale di servizio avviene da parte dell'assistenza tecnica Miele oppure da tecnici specializzati e autorizzati. Attenersi alle struzioni d'uso delle cartucce di demineralizzazione dell'acqua, del ConductivityMeter (modulo di misurazione della conducibilità), del FlowMeter e della macchina speciale per il lavaggio e per la macchina alleindicazioni di sicurezza e avventenze relative all'utilizzo di prodotti chimici.

Il mobile base UG 70-60/80 è conforme alle disposizioni vigenti in materia di sicurezza. Un uso improprio può essere provocare danni a persone e/o cose.

Leggere attendamente il presente libretto di istruzioni prima di mettere in funzione il mobile da incasso sottopiano e gli accessori da aggiungere. Contiene informazioni importanti su posizionamento, sicurezza, uso e manutenzione. In quello modo si evitano pericoli per le persone e danni all'apparecchio. Conservare le istruzioni d'uso e consegrarleanche a eventuali altri utenti.

Sicurezza的技术

Il mobile base UG 70-60/80 e gli accessori incassabili possono essere messi in funzione e riparata solo dal servizio di assistenza tecnica autorizzato Miele. Riparazioni eseguite non correttamente posso sono causare seri pericoli all'utente, per i quali Miele non risponde.
L'uso è consentito solo a personale appositamente fornato. Il personale addetto all'uso della macchina deve essere istruito e fornato adeguatamente.
Prima di utilizzato il mobile base UG 70-60/80 e rispetti accessori, controllare se presentano danni visibili esternamente. Non mettere mai in funzione un mobile base danneggiato; un mobile danneggiato cui io mettere a rischio la sicurezza dell'utente!
In questo caso,METTERE immediatamente fuori uso il mobile base danneggiato o alla tenuta e rivolgersi al servizio di assistenza tecnica autorizzato Miele o a un techniciano qualificato e autorizzato.
Rispettare le normative legali vigenti nel proprio paese relative al l'allacciamento idrico.

Uso corretto

L'acqua contenta nelle cartucce di demineralizzazione non è ac-qua potabile.
Non spruzzare il mobile base UG 70-60/80 e nelle sue immediate vicinanzi es. con un idrante oppure con un appearecchio a pressione.
Per evitare corrosioni fare in modo che il rivestimento esterno in acciaio inossidabile non venga a contatto con soluzioni/vapori contenti acido cloridrico.
In caso di sostituzione della resina utilizzare solo resine monouso controllate e autorizzate.
- Questo accessorio più essere collegato solo ad apparecchi autorizzati da Miele.

Bambini

Sorvegliare i bambini che si trovano nelle immeditate vicinanze del mobile base UG 70-60/80. Non permettere loro di glucarci. Sussiste altresi il pericolo che vi si chiudano dentro!
I bambini non possono utilizzato il mobile base UG 70-60/80.

Smaltimento

Per motivi di sicurezza e di tutela dell'ambiente smaltire tutti i residi di resine e acqua rispetto le normative di sicurezza. Manomettere la chiusura dello sportello affinché i bambini eventualmente nelle vicinanze dell'apparecchio non possano chiudersi dentro. Poi portare il mobile base UG 70-60/80 a un punto di smaltimento idoneo.
Resine monouso oppure non rigenerabili devono essere smaltite con i rifiuti residui (codice rifiuti: 190905) oppure con i rifiuti industriali corrispondenti.

Miele non risponde dei anni che derivano dall'inosservanza delle istruzioni di sicurezza e delle avvertenze.

Smaltimento imballaggio

L'imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto dell'ambiente e difacilityà di smaltimento finalizzata alla reintegrazione nei cicli produttivi. Conservare l'imballaggio originale e le parti in polistirolo per poter trasportare l'apparecchio anche in un successivo momento. Inoltre è necessario conservare l'imballaggioanche per l'eventuale spedizione al servizio di assistenza tecnica autorizzato Miele in caso di guasti e/o danni.

Riciclare i materiali permette da un lato di ridurre il volume degli scarti perché dall'alto rende possibile un utilizzo più rationale delle risorse non rinnovabili.

Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE), ai sensi del Decr. Legisl. 14.Marzo 2014, n. 49 in attuazione della Direttiva 2012/19/UE sui RAEE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Il simbolo del cassetto Barrato indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti misti urbani. L'utente dovrà conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici allevisti dai comuni o dalle società di igiene urbana oppure riconsegnarla Gratisumente al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Per la gestione del recupero e dello smaltimento degli elettrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomestici).

Accertarsi che sono al momento dello smaltimento l'apparecchiatura sa tenuta lontana dai bambini.

Aprière lo sportello

• Infilare la chiave nella serratura e sbloccare lo sportello girandola in senso antiorario.

La chiave rimane nella serratura quando l'apparecchio è aperto e serve quale maniglia per tirare lo sportello.

Chiudere lo sportello

Chiudere lo sportello agenda con pressione.
- Girare la chiave in senso orario fino alla battuta d'arresto.

La chiave viene poi respintatramite un meccanismo a molla.

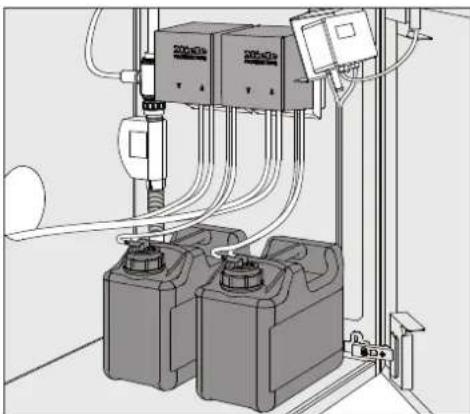

Indicazioni per l'uso

I moduli DOS esterni dosano i prodotti chimici liquidi in automatico nelle rispettive fasi del programma.

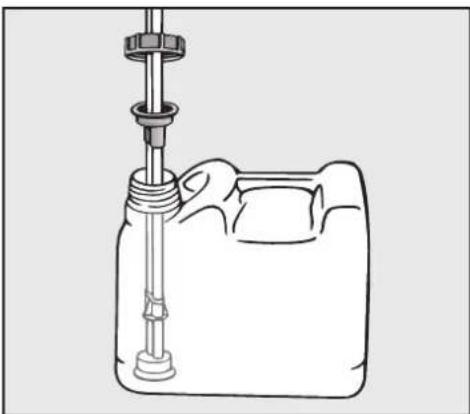

Sostituire e/o caricare la tanica.

• Riempire la rispettova tanica con i prodotti chimici quando sul display della macchina speciale per il lavaggio compare la rispettova segnalazione.

Rabboccare per tempo i contentitori per evitare che aspirino a vuoto. Unsystemadiosaggio che abbia aspirato a vuoto delve essere sfiatato prima del successivo avvio di programma. Attenersi alle in- dicazioni riportate nelle istruzioni d'uso della macchina speciale per il lavaggio.

• Svitare il tubicino di dosaggio e toglierlo. Appoggiare il tubicino su una superficie facile da pulire.
  Riempire o sostituire i contentitori, infrare il tubicino di dosaggio e avvitare saldamente il coperchio.

Adeguare il tubicino di dosaggio alla dimensione del contentatore, spingendolo verso il basso fino a raggiungere il fondo.

Accertarsi di posare il tubo alla piegature.

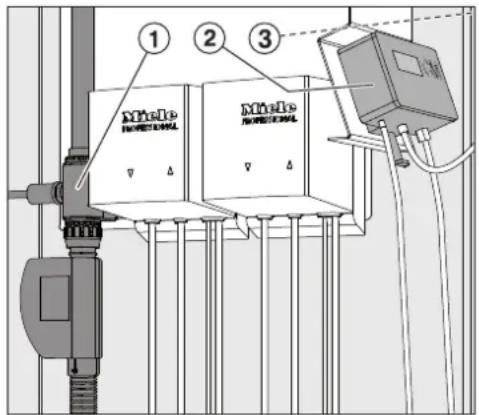

Misuratore della portata FlowMeter FM (demineralizzazione parziale)

Il misuratore della portata ① misura la quantità ceduta di acqua rigenerata e la indica nel FlowMeter FM ②

Al superamento della quantità di collaudo impostata o se si verifica un guasto l'apparecchio emette un segnale ottico (LED) ③ e acustico. Se la cartuccia di demineralizzazione è esaurita deve essere sostituita e rigenerata.

- Cartuccia TE P 2000 e TE P 2800:

per la rigenerazione spedire la cartuccia riempita con resine rigenerabili a uno specifico centro di rigenerazione.

- Cartuccia LP 2800:

sostituire le resine. Al "Kit di sostituzione resine E 316" sono allegate le rispettive istruzioni per l'uso.

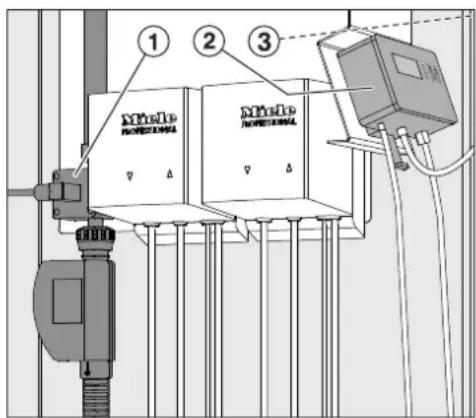

Modulo di misurazione della conducibilità ConductivityMeter CM (demineralizzazione totale)

Il modulo di misurazione della conducibilità ① misura il valore guida dell'acqua demineralizzata e lo visualizza nel ConductivityMeter ②, misurato in un'area compresa tra 0 e 199.9 S / cm (microsiemens per centimetro). In quello modo è possibile eseguire un controllo di qualità dell'acqua demineralizzata.

Al raggiungimento del valore limite definito o se si verifies un guasto viene emesso un segnale ottico (LED) ③ e acustico.

Se la cartuccia di demineralizzazione completa è esaurita, delve essere sostituita e rigenerata.

Cartuccia VE P 2000 e VE P 2800:

spedire la cartuccia riempita con resine rigenerabili a un centro idoneo per la rigenerazione.

Cartuccia LP 2800:

sostituire le resine. Al "Kit di sostituzione resine E 316" sono allegate le rispettive istruzioni per l'uso.

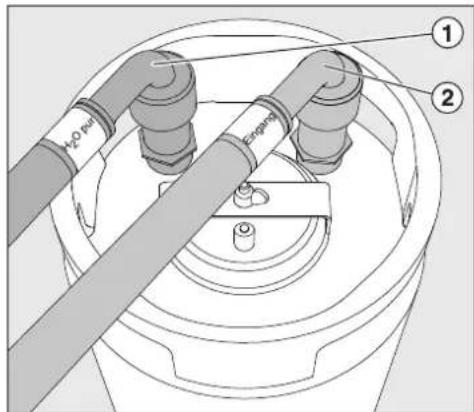

Possibilità di collegamento

• Svitare le copertura di protezione dai punti di collegamento della cartuccia.

Collegare la cartuccia con le apposite viti.

• Avvitare i tubi al punto di collegamento della cartuccia in base alla colorazione. "Ingresso" (rosso) su "Ingresso" ②, "H2O pur" (verde) su "Uscita" ①.

Collegare la cartuccia con un accoppiamento rapiolo.

Per la sostituzione e il collegamento veloci, cartuccia e tubi devono essere dotati di accoppiamenti rapidi (accessori opzionali).

Al momento del primo montaggio avvitare il pezzo principale dell'accoppiamento rapido sul raccordo filettato (entrata-uscita) della cartuccia. Alla prima messa in servizio controllare la tenuta.

• Inserire i tubi con la rispettiva colorazione sull'accoppiamento della cartuccia e premere fino a quando si incastrano.
• Per staccare l'accoppiamento rapido tirare verso l'alto l'anello all'estremitò del tubo e sfilare il tubo.

Collegare la cartuccia alla rete idrica e all'apparecchio.

• Portare i tubiattraverso l'apposita aperture sul retro del mobile base UG 70-60/80
• Quando si posano i tubi accertarsi che non vengano piegati.
• Collegare il tubo "H2O pur" (verde) alla valvola magnetica per l'acqua AD e al tubo di afflusso di acqua AD della macchina speciale per il lavaggio.
• Collegare il tubo "Ingresso" (rosso) alla valvola predisposta in loco del rubinetto dell'acqua fredda dell'alimentazione idrica.

Attenzione:

la pressione idrica (di flusso) deve essere compresa tra 250 e 1000 kPa di sovrappressione (2,5 - 10 bar).

La temperatura dell'acqua non deve superare i 20^

Sfiataré la cartuccia

Apriré la valvola di sfiato mediante rotazione a sinistra.
Aprière la valvola del rubinetto dell'acqua fredda finché l'acqua fuorisesce alla valvola di sfiato.
Chiudere la valvola di sfiato.

La demineralizzazione dell'acqua è pronta.

Inserire la cartuccia.

• Posizione la cartuccia allacciata nell'area posteriore del mobile base UG 70-60/80. L'area anteriore può utilizzata per una cartuccia di riserva.

Smontare la cartuccia

Chiudere la valvola del rubinetto dell'acqua fredda.
- Se presente, après il rubinetto per il prelevamento manuale di acqua AD.
Aprière la valvola di sfiato della cartuccia e far fuoriuscire la sovrappressione idrica.

Può fuoriuscire acqua da raccogliere con uno strofinaccio.

Svitare it tubi.
Rivoltare la cartuccia e far fuoriuscire l'acqua residua in un pozzetto.

Cartuccia vuota LP 2800

La cartuccia LP 2800 viene spedita non piena e deve essere riempita in loco con 19 I di resine monusso (v. "Riempire cartuccia LP 2800 con resine monusso").

Quando si esauriscono, sostituire queste resine con resine monouso nuove.

Resine monouso oppure non rigenerabili devono essere smaltite con i rifiuti residui (codice rifiuti: 190905) oppure con i rifiuti industriali corrispondenti.

Per effettuare nella difficultà il riempimento della cartuccia vuota LP 2800, consigliamo di ordinare in aggiunta alla cartuccia:

• il kit originale Miele per la sostituzione delle resine E 316, costituito da barilotto da 30 l, in plastica con coperchio speciale e imbuto.
• 2 sacchi di resine monouso E 315 da 10 l, con saccohetto per le resine esaurite.

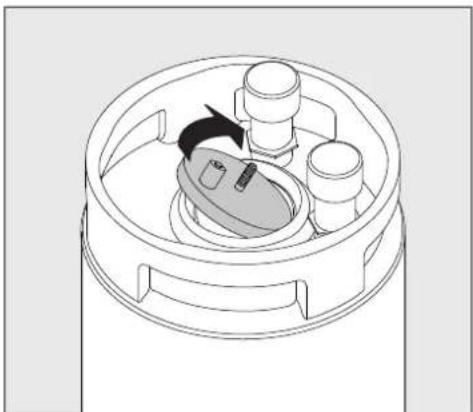

Riempire la cartuccia vuota LP 2800 con resina monouso

La cartuccia vuota LP 2800 più essere riempita saïa con resina per la demineralizzazione parziale saïa per la demineralizzazione totale (E315).

• Svitare il dato a farfalla (tenere il coperchio affinché non cada nella cartuccia).
  Sollevare la staffa.

Apriere il coperchio.

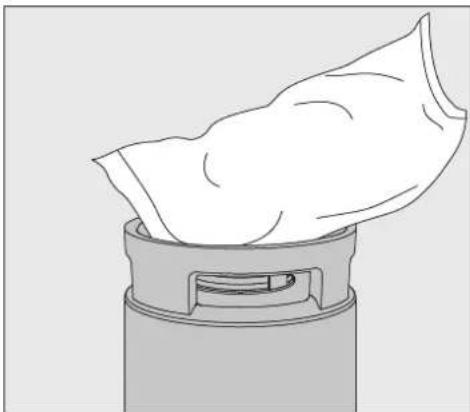

Caricare lesine

Sistemare l'imbuto sull'apertura della cartuccia.
- Tagliare un angolo di entrambi i sacchetti contenti le resine monioso e versarli uno più oltro nella cartuccia.
Pulire dall'imboccatura della cartuccia eventuali resine.
Applicare il coperchio, tenerlo saldamente alla valvola di sfiato e avvitarlo con la staffa e il dato a farfalla.

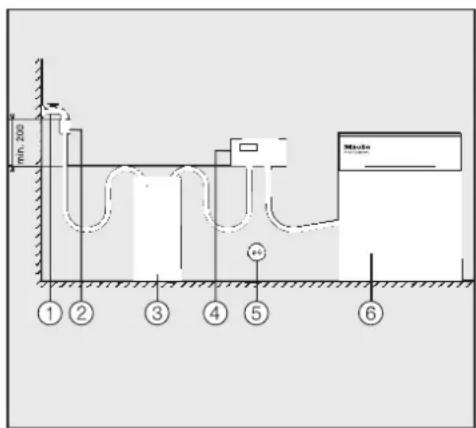

Montaggio a parete di FlowMeter/ConductivityMeter

I visualizzatori relativi alla qualità dell'acqua possono essere applicativ al muro all'esterno del mobile base UG 70-60/80.

Agli apparecchi visualizzatori è sempre allegato un supporto a muro.

Per il montaggio代替o rispetto la sequenza dei singoli componenti:

il collegamento degli appearecchi visualizzatori viene eseguito sempre dietro la cartuccia di demineralizzazione dell'acqua, nella segunte sequenza: rubinetto dell'acqua - impeditore di riflusso secondo DIN EN 1717 - cartuccia di demineralizzazione dell'acqua - visualizzatore FM/CM - macchina per il lavaggio.

Allacciamento elettrico ⑤ attenuoso spina da inflare in una presa schuko.

Manutenzione

La manutenzione del mobile base UG 70-60/80 si esegue nell'ambito della manutenzione della macchina speciale per il lavaggio da parte dell'assistenza tecnica di Miele.

Encaixar o deposto sito

• Coloque o deposito ligado na area traseira do armario inferior UG 70-60/80.
