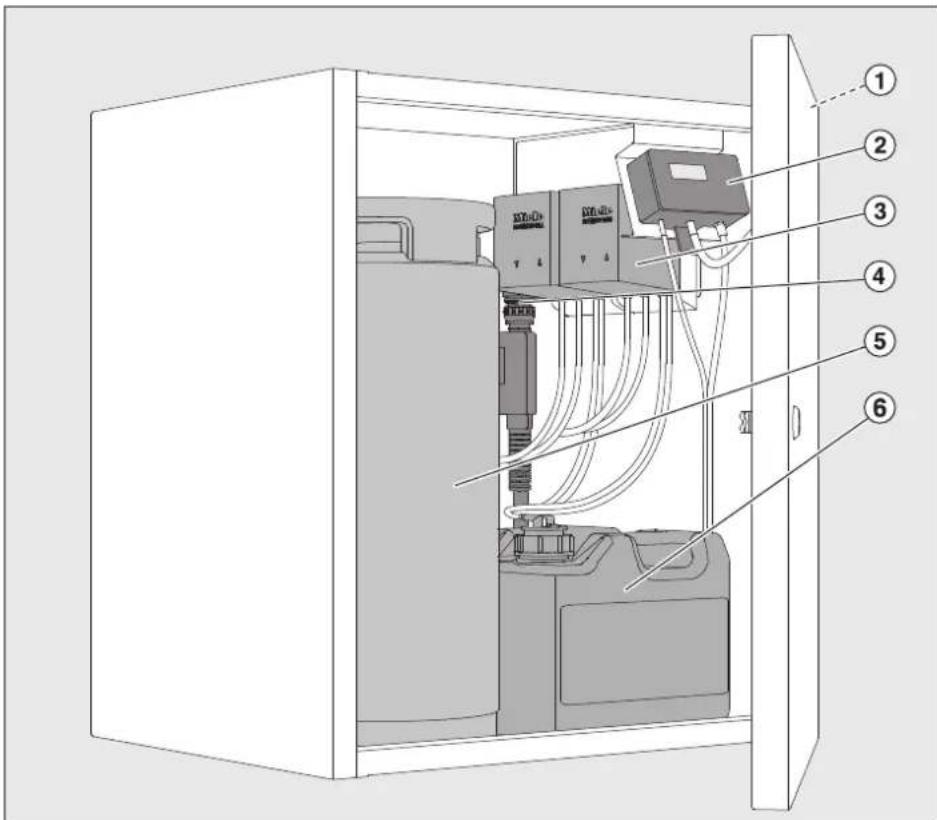

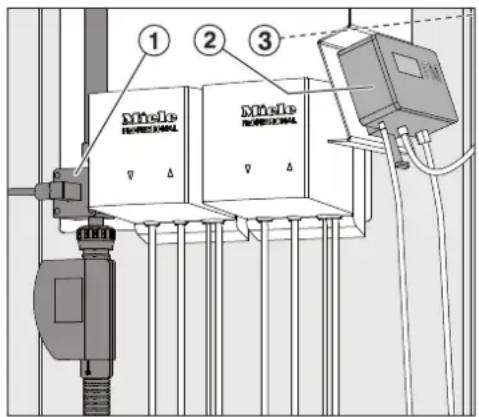

LED til tilstandsovervågning ved lukket dør Displayenhed FM (delvis afsaltning), LM (totalafsaltning) DOS-moduler Vandtilslutning med værdi på behandlet vand (delvis afsaltning) el- ler ledningsevnemåler (total afsaltning) Patroner til afsaltning 5 liters beholder med proceskemikalie Beskrivelse af underbygningsskabet Underbygningsskab UG 70-60/80 er et 70 cm højt underbygnings- skab til 60 cm brede rengøringsmaskiner egnet til opbevaring af de- mineraliseringsanlæg til delvis eller totalt afsaltning og/eller til proce- skemikalier og eksterne doseringssystemer. Eksterne DOS-moduler og proceskemikalier Underbygningsskabet UG 70-60/80 er velegnet til sikker opbevaring af proceskemikalier og eksterne DOS-moduler. Det kan rumme to 5-liters beholdere og to doseringsystemer DOS G 80 / DOS K 85.da - Beskrivelse af kommunikationsmodulet

DOS-modulerne er udstyret med niveauovervågning. Den reagerer med en fejlmelding i rengøringsmaskinens display, når niveauet i be- holderen er for lavt. Afsaltning af vand Derudover kan der i underbygningsskab UG 70-60/80 opbevares to vandafsaltningspatroner med de pågældende værdier. Patroner til delvis afsaltning med flowmeter Ved delvis afsaltning omdannes karbonathårdheden ved hjælp af bin- ding af calcium- og magnesiumioner til frie kulsyrer og vand, hvorved saltindholdet i vandet reduceres. En påkrævet udskiftning af patronen vises med et flowmeter. – Patron til delvis afsaltning TE P 2000 er fyldt med 12,5 l harpiks – Patron til delvis afsaltning TE P 2800 er fyldt med 19 l harpiks. Patroner til total afsaltning med ledningsevnemå- ler Et demineraliseringsanlæg fjerner alle salte og mineraler fra vandet. Ledningsevnemåleren viser ledningsevnen i det demineraliserede vand, som måles i µS/cm (microsiemens pr. centimeter). Herved er det muligt at foretage en kvalitetskontrol af det demineraliserede vand. – Patron til totalafsaltning VE P 2000 er fyldt med 12,5 l harpiks. – Patron til totalafsaltning VE P 2800 er fyldt med 19 l harpiks. Patronerne er fyldt med regenererbar harpiks, som skal bortskaffes, når det er opbrugt. Den første ibrugtagning af underbygningsskab UG 70-60/80 samt instruktion af betjeningspersonalet foretages af Miele Teknisk Servcie eller autoriserede fagfolk. Følg brugsanvisningen til vandafsaltningspatronerne, ledningsevne- måleren, flowmeteret og rengøringsmaskinen og i den forbindelse specielt rådene om sikkerhed og advarsler ved håndtering af pro- ceskemikalier.da - Råd om sikkerhed og advarsler

Underbygningsskab UG 70-60/80 og det monterbare tilbehør over- holder de foreskrevne sikkerhedsbestemmelser. Uhensigtsmæssig brug kan dog medføre skader på personer og ting. Læs venligst brugsanvisningen grundigt, inden underbygningsska- bet og det monterbare tilbehør tages i brug. Den indeholder vigtige anvisninger om opstilling, sikkerhed, brug og vedligeholdelse. Der- ved beskyttes brugeren, og skader på underbygningsskabet und- gås. Gem venligst brugsanvisningen, og giv den videre til en even- tuel senere ejer! Teknisk sikkerhed Underbygningsskabet og det monterbare tilbehør må kun sættes i drift, vedligeholdes og repareres af Miele Teknisk Service eller en an- den kvalificeret fagmand. Installation, vedligeholdelse eller reparation foretaget af ukyndige kan medføre betydelig fare for brugeren, og Miele kan ikke gøres ansvarlig herfor. Betjeningen må udelukkende udføres af personale, som er instrue- ret i brugen. Personalet skal undervises og skoles regelmæssigt. Kontroller underbygningsskabet UG 70-60/80 og det monterbare tilbehør for synlige skader, inden det tages i brug. Tag aldrig et be- skadiget underbygningsskab i brug. Et beskadiget underbygnings- skab kan betyde fare for sikkerheden! Tag straks underbygningsskabet UG 70-60/80 ud af brug, hvis det er beskadiget eller utæt, og kontakt Miele Teknisk Service eller en an- den kvalificeret fagmand. Nationale lovmæssige retningslinjer vedr. vandtilslutning skal over- holdes.da - Råd om sikkerhed og advarsler

Den daglige brug Vandet fra afsaltningspatronerne er ikke drikkevand! Underbygningsskab UG 70-60/80 og området lige omkring det må aldrig spules med vandslange eller højtryksrenser. Sørg for, at det rustfrie stålkabinet ikke kommer i berøring med sy- reholdige opløsninger/dampe. Det kan medføre rustskader. Ved udskiftning af harpiks må der kun anvendes testet og god- kendt engangsharpiks. Denne tilbehørsdel må kun tilsluttes til maskiner, der er godkendt af Miele. Børn i huset Hold altid øje med børn, der opholder sig i nærheden af underbyg- ningsskab UG 70-60/80. Lad dem aldrig lege med underbygnings- skabet. De kan risikere at lukke sig inde i underbygningsskabet! Børn må ikke anvende underbygningsskab UG 70-60/80. Bortskaffelse Bortskaf rester af harpiks og vand af sikkerhedsmæssige grunde og af hensyn til miljøet. Følg gældende sikkerhedsbestemmelser. Gør låsen i døren ubrugelig, så børn ikke kan lukke sig inde. Bring derefter underbygningsskab UG 70-60/80 til en genbrugsstation. Engangsharpiks eller ikke-regenererbar harpiks skal bortskaffes i henhold til forskrifterne sammen med restaffald eller tilsvarende indu- striaffald. Miele kan ikke gøres ansvarlig for skader, der er opstået, fordi ovenstående råd om sikkerhed og advarsler ikke er blevet fulgt.da - Miljøbeskyttelse

Bortskaffelse af emballagen Emballagen beskytter mod transportskader. Emballagematerialerne er valgt ud fra miljø- og affaldstekniske hensyn og kan således genbru- ges. Genbrug af emballagematerialerne sparer råstoffer og mindsker af- faldsproblemerne. Emballagen bør derfor afleveres på nærmeste gen- brugsstation/opsamlingssted. Bortskaffelse af et gammelt produkt Gamle elektriske og elektroniske produkter indeholder stadig værdi- fulde materialer. De indeholder imidlertid også skadelige stoffer, som er nødvendige for deres funktion og sikkerhed. Hvis disse bortskaffes sammen med husholdningsaffaldet eller behandles forkert, kan det skade den menneskelige sundhed og miljøet. Bortskaf derfor ikke det gamle produkt med husholdningsaffaldet. Aflever i stedet for det gamle produkt på nærmeste opsamlingssted eller den lokale genbrugsstation, så delene kan blive genanvendt. Sørg for, at det gamle produkt opbevares utilgængeligt for børn, indtil det fjernes.da - Døren åbnes og lukkes

Døren åbnes Sæt nøglen i låsen, og lås døren op ved at dreje imod urets retning. Nøglen bliver siddende i låsen i oplåst tilstand og kan bruges til at åb- ne døren med. Døren lukkes Luk døren med et tryk. Drej nøglen i retning med uret, til den ikke kan komme længere. Nøglen trykkes ud ved hjælp af en fjedermekanisme.da - Eksterne DOS-moduler og proceskemikalier

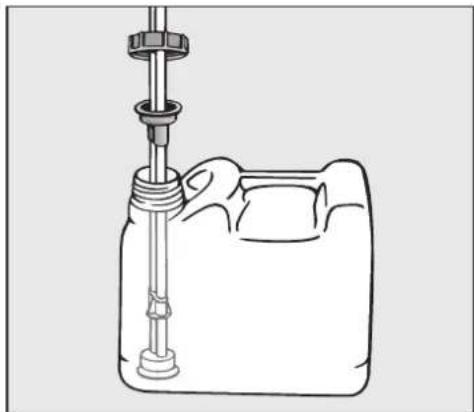

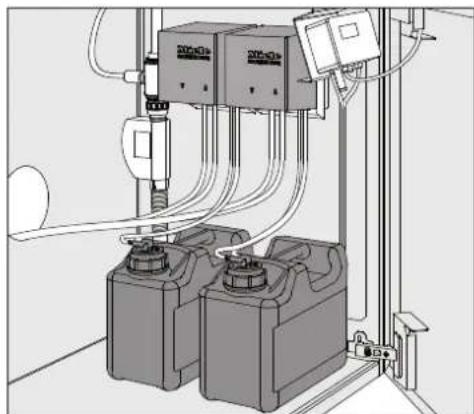

Betjeningsvejledning De eksterne DOS-moduler doserer automatisk flydende proceskemi- kalier i de pågældende programtrin. Beholder udskif- tes Udskift de pågældende beholdere med proceskemikalier, når der vises en melding i rengøringsmaskinens display. Skru doseringslansen af, og tag den ud. Læg sugelansen på et un- derlag, der er nemt at rengøre. Udskift beholderen, sæt doseringslansen i, og stram låget til. Tilpas doseringsslangen til beholderens størrelse ved at skubbe den ned i bunden af beholderen. Sørg for, at der ikke kommer knæk på slangen.da - Afsaltning af vand

Flowmeter FM (delvis afsaltning) Flowmeteret måler mængden af det regenererede vand og viser det i flowmeter FM . Ved overskridelse af den indstillede mængde eller hvis der optræder en fejl, lyser en LED , og der lyder et akustisk signal. Hvis afsaltningspatronen er opbrugt, skal den udskiftes og regenere- res. – Patron TE P 2000 og TE P 2800: Bortskaffes efter brug. – Patron LP 2800: Harpiksen udskiftes. Der er vedlagt en brugsanvisning til harpiksud- skiftningssæt E 316.da - Afsaltning af vand

Ledningsevnemåler LM (total afsaltning) Ledningsevnemåleren måler ledningsevnen i det totalt afsaltede vand og viser det i displayet , som måles i området 0 - 199,9 μS/ cm (microsiemens pr. centimeter). Dette gør det muligt at foretage en kvalitetskontrol af det totalt afsaltede vand. Ved opnåelse af den definerede grænseværdi eller hvis en fejl indtræf- fer, lyser en LED , og der lyder et akustisk signal. Hvis partronen til total afsaltning er tømt, skal den udskiftes. – Patroner VE P 2000 og VE P 2800: Bortskaffes efter brug. – Patron LP 2800: Harpiksen udskiftes. Der er vedlagt en brugsanvisning til harpiksud- skiftningssæt E 316.da - Afsaltning af vand

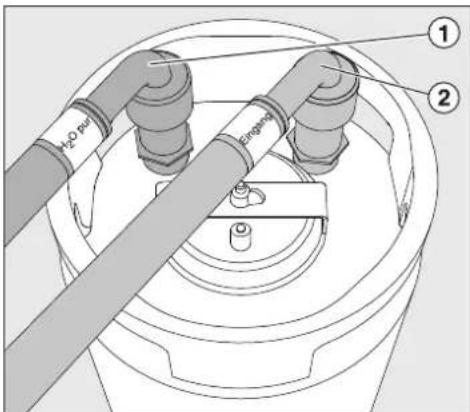

Tilslutningsmuligheder Skru beskyttelseskapperne af patronens tilslutningsstudser. Patron med skruetilslutning tilsluttes Skru slangerne på patronens tilslutningstudser iht. farvemarkerin- gen, "indgang" (rød) på "indgang" , "H20 pur" (grøn) på "udgang" . Tilslutning af pa- tron med lynkob- ling For hurtig udskiftning og tilslutning kan patroner og slanger udstyres med lynkoblinger (ekstraudstyr). Skru ved første montering hanparten på lynkoblingen på patronernes gevindtilslutninger (ind-/udgang). Kontroller tætheden ved første brug. Anbring slangerne med den pågældende farvemarkering på patro- nens koblingsstykke, og tryk det nedad, til det går i hak. Lynkoblingen løsnes ved at trække ringen på slangeenden opad og trække slangen af.da - Afsaltning af vand

Patronen tilsluttes til vandnettet og rengøringsmaskinen Før slangerne gennem den beregnede åbning på bagsiden af un- derbygningdskab UG 70-60/80 Sørg for, at slangerne ved anbringelsen ikke lægges med knæk. Tilslut slange "H20 pur (grøn) til magnetventilen til AD-vand eller til AD-vandtilløbsslangen på rengøringsmaskinen. Tilslut slangen "indgang" (rød) til vandforsyningens spærreventil til koldt vand på opstillingsstedet. Vigtigt Vandtrykket (flydetrykket) skal ligge mellem 250 - 1000 kPa over- tryk (2,5 - 10 bar). Vandtemperaturen må ikke overstige 20 °C. Udluftning af pa- tronen Åbn udluftningsventilen ved at dreje den mod venstre. Åbn spærreventilen til koldt vand, indtil der kommer vand ud af ud- luftningsventilen. Luk udluftningsventilen. Anlægget til totalt afsaltet vand er klar til brug. Isætning af patron Stil den tilsluttede patron ind i det bageste område i underbyg- ningsskab UG 70-60/80. Det forreste område kan benyttes til en reservepatron. Demontering af patron Luk for spærreventilen til koldt vand. Hvis der findes en forsyningshane til manuelt udtag af demineralise- ret vand, åbnes denne. Eller: Åbn patronens udluftningsventil, og lad vandovertrykket sive ud. Der kan da trænge vand ud, som tørres op med en klud. Skru slangerne af. Vend patronen på hovedet, og lad restvandet løbe ud i et afløb. Tom patron LP 2800 Patron LP 2800 leveres i tom stand og skal påfyldes 19 l engangshar- piks på opstillingsstedet (se afsnittet Påfyldning af engangsharpiks i patron LP 2800). Når harpiksen er opbrugt, udskiftes den med ny engangsharpiks.da - Afsaltning af vand

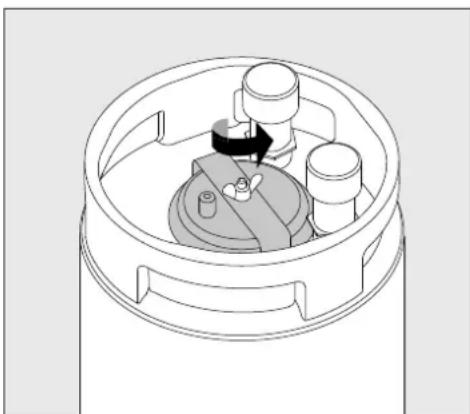

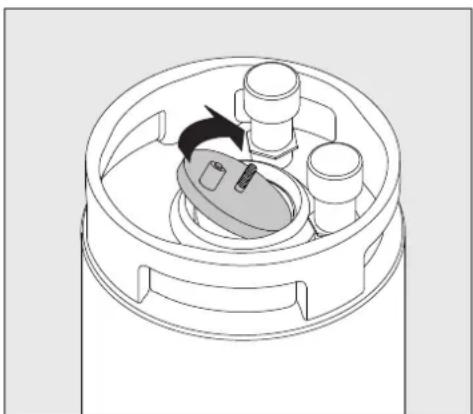

Engangsharpiks eller ikke-regenererbar harpiks skal bortskaffes i henhold til forskrifterne sammen med restaffald eller tilsvarende in- dustriaffald. For nem fyldning og omfyldning af tom patron LP 2800 anbefaler vi, at man ud over patronen også anskaffer følgende startudstyr: – Det originale Miele harpiksudskiftningssæt E 316 bestående af 30 l plasttønde med speciallåg og tragt. – 2 poser engangsharpiks til totalafsaltning E 315 a 10 l, med filterpo- se til den brugte harpiks. Tom patron LP 2800 fyldes med engangsharpiks Den tomme patron LP 2800 kan både fyldes med harpiks til delvis af- saltning og totalafsaltning (E315). Låget åbnes Løsn vingemøtrikken (sørg for at holde fast i låget, så det ikke falder ned i patronen). Løft spændbøjlen af. Åbn låget.da - Afsaltning af vand

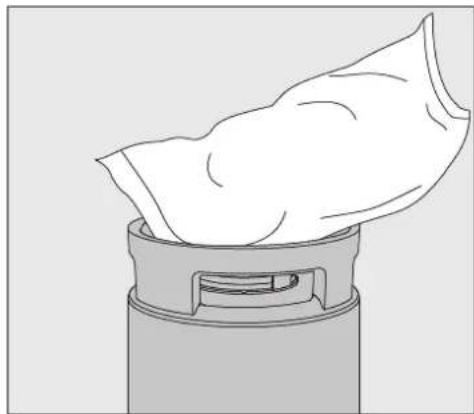

Påfyldning af har- piks Sæt tragten i patronens påfyldningsåbning. Klip begge poser med engangsharpiks op i et af hjørnerne, og tøm posernes indhold ned i patronen. Rengør patronens påfyldningsåbning for overskydende harpiks. Sæt låget på, hold det fast på udluftningsventilen, og skru det fast med spændbøjlen og vingemøtrikken.da - Afsaltning af vand

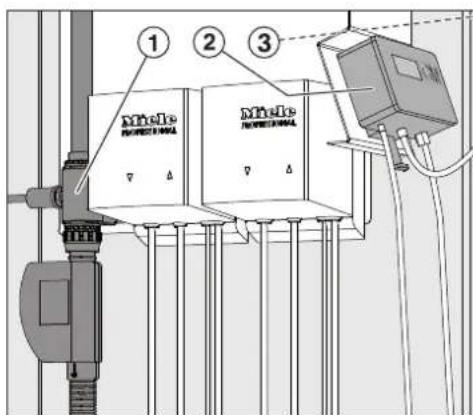

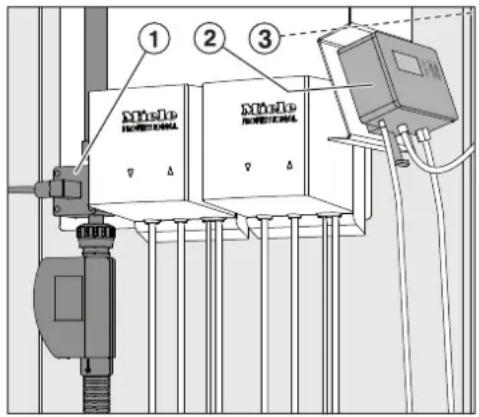

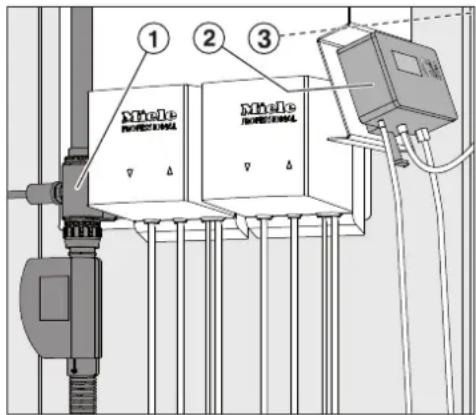

Vægmontering flowmeter / ledningsevnemåler Displayenhederne til visning af vandkvaliteten kan også anbringes væk fra underbygningsskab UG 70-60/80 på væggen. Der følger en egnet vægholder med displayenhederne. Vær ved alternativ montering opmærksom på rækkefølgen af de en- kelte komponenter: Tilslutning af displayenhederne sker altid bag vandafsaltningspatro- nen, altså i følgende rækkefølge: Vandhane - kontraventil med rør- afbryder i.h.t. DIN EN 1717 - vandafsaltningspatron - displayen- hed FM/LM - rengøringsmaskine . Eltilslutningen sker via stik i en stikkontakt med jordforbindelse. Vedligeholdelse Vedligeholdelse af underbygningsskab UG 70-60/80 foretages af Mie- le Teknisk Service som led i vedligeholdelse af rengøringsmaskinen.en - Contents
