NAVODILA ZA UPORABO SE 1814 Q STIGA

želimo se Vam predvsem zahvaliti za prednost, ki ste jo namenimi našim izdelkom in upamo, da Vam I uporaba tega novega stroja nudila veliko zadovoljstva in bo v celoti ustrezala Vašim pričakovanjem. Ta ročnik je bil pripravljen za to, da boste lažje spoznali svoj stroj in ga uporabljali pod varnimi pogoji in o polnem učinku; ne pozabite, da je sestavni del stroja samega, imejte ga pri roki, da ga lahko kadarkoli listate, će pa se boste odločili za prodajo stroja, ali ga boste komu posodili, ga izročite novemu kupcu.

Ta novi stroj je bil projektiran in konstruiran po veljavnih predpisih, zato je varen in zanesljiv, će popoln upoštevate navodila iz tega priročnika (predvidena uporaba); katerakoli druga raba ali nespoštovanje varnostnih predpisov, nepravilna uporaba, vzdrževanje in popravila, veljajo za “nepravilno uporabo” ter povzročijo prekinitev garancije in vseh drugih odgovornosti izdelovalca, kar pomeni, da nosi uporabnik vsa I mena za lastno škodo in poškodbe ali za škodo in poškodbe na tretjih osebah.

Za to napravo dajemo sledeėo garancijo neodvisno od obveznosti in dolžnosti trgovca iz kupne pogodbe do konėnega porabnika in odjemalca:

Garancijska doba znaša 24 mesecev in se priène s predajo in vroèitvijo naprave, ki se dokaže z originalnim raèunom oziroma dokazilom o nakupu. Pri komercialni uporabi in izposoji se garancijska doba zmanjša na 12 mesecev. Iz garancije so izvzeti deli, ki se (hitro) obrabijo in škoda oz. okvare, ki so na le zaradi uporabe napaènih kosov opreme, pribora in prikljuèkov, zaradi popravil z neoriginalnimi deli, zaradi uporabe sile, udarcev in lomov ter zaradi zlonamerne preobremenitve motorja. Zamenjava v okviru garancije zajema samo defektne oz. poškodovane dele in ne kompletnih naprav. Garancijska popravila smejo izvajati samo avtorizirane in pooblašèene delavnice ali servisna služba podjetja. Pri tuji intervenciji garancija preneha.

Poštnina, stroški razpošiljanja in prevzema gredo v breme kupca.

V primeru, da ugotovite manjše odstopanje med opisom in vašim strojem, upoštevajte, da so zaradi sta nih izboljšav izdelka, informacije v tem priročniku spremenjene brez predhodnega obvestila in obveznosti do dopolnitve, pri čemer pa bistvene tehnične lastnosti glede varnosti in delovanja ostajajo nespremenjene. Če ste v dvomih, se posvetujte s prodajalcem. Uspešno delo!

KAZALO

1. Identifikacija glavnih komponent 2
2. Simboli 3
3. Varnostna opozorila 4
4. Montaža stroja 6
5. Priprava na delo 7
6. Vžig - Zaustavitev motorja 8
7. Uporaba stroja 9
8. Vzdrževanje in shranjevanje 12
9. Pomanjkljivosti in rešitve 13
10. Dodatki 14

1. IDENTIFIKACIJA GLAVNIH KOMPONENT

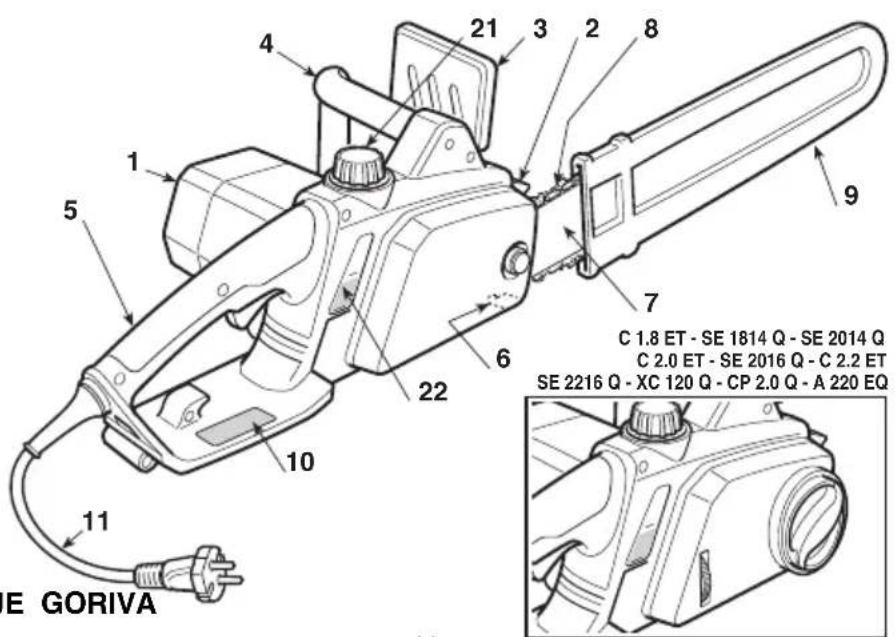

GLAVNE KOMPONENTE

1. Glava motorja
2. Klin
3. Prednji ščitnik roke
4. Prednji ročaj
5. Zadnji ročaj
6. Lovilec verige
7. Meč
8. Veriga
9. Ščitnik meča
10. Napisna tablica z osnovnimi podatki
11. Električni kabel
12. Podaljšek (ni v kompletu)

1 2 3 4 5 6 7 8 9 10 11 C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

UPRAVLJANJE IN POLNJENJE GORIVA

1. Prekinjalo
2. Varnostni gumb
3. Tipka za ponovno vzpostavitev (Samo za C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

4. Vtičnica za podaljšek

5. Zamašek rezervoarja olja za verigo

6. Kazalec nivoja verige

NAPISNA TABLICA Z OSNOVNIMI PODATKI

10.1) Oznaka o ustreznosti, skladno z direktivo 2006/42/ES
10.2) Ime in naslov izdelovalca
10.3) Nivo akustične moči LWA po določilu 2000/14/ES
10.5) Model stroja
10.6) Serijska številka
10.7) Leto izdelave
10.8) Napetost in frekvenca električnega napajanja
10.9) Moč motorja
10.10) Dvojna izolacija
10.11) Šifra artikla
10.12) Država proizvajalca
10.13) Največja dovoljena dolžina meča. Prepovedana je uporaba mečev, ki so daljši od navedene dolžine

12 H07 RNF

15 131416

10.1 10.1210.1310.5 10.2 CE GPs Made in PRC Electric Chainsaw V~ Hz W 10.3 LWA dB 10.10 10.8 10.610.710.11.10.9

Ne odlagajte električnih aparatov med gospodinjske odpadke. Po določbah Evropske direktive 2002/96/EC o električnih in elektronskih odpadkih ter njenih izvajanjih v skladu z nacionalnimi predpisi, je treba izrabljene električne naprave zbirati ločeno, da jih lahko ponovno predelajo na ekološko kompatibilen način. Če električne aparate od vržete na odlagališče ali na zemljo, lahko škodljive snovi dosežejo vodni tok in pridejo v prehrambno verigo, kar poško duje vaše zdravje in dobro počutje. Za podrobnejše informacije o odmetu tega artikla, se posvetujte z Vašim prodajalc ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov.

Maksimalne vrednosti hrupa in vibracij [1]	Model	A 180 EC 1.8 E • C 1.8 ETSE 1814SE 1814 Q	SE 2014SE 2014 Q	A 200 E • XC 120 CP 2.0 QC 2.0 E • C 2.0 SE 2016SE 2016 Q	Q A 220 EQC 2.2 E • C 2.2 ETSE 2216SE 2216 Q
Nivo akustičnega pritiska na ušesa operaterja (EN ISO 22868) dB(A)		9 4,3	95,1	95,1	96,1
- Nezanesljivost meritve (2006/42/ES - EN 27574)	dB(A)	3	3	3	3
Nivo akustične moči izmerjen (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Nezanesljivost meritve (2006/42/ES - EN 27574)	dB(A)	3	3	3	3
Nivo vibracij (ISO 22867)	m/sec	4,686	4,916	4,916	5,285
- Nezanesljivost meritve (2006/42/ES - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TEHNIČNI PODATKI
Napetost električnega napajanja	V~	230 - 240	230 - 240	230 - 240	230 - 240
Frekvenca električnega napajanja	Hz	50	50	50	50
Zaščita pred preobremenitvijo	A	16	16	16	16
Moč motorja	W	1800	2000	2000	2200
Dolžina meča	cm	35	35	40	40
Dolžina reza	cm	33,5	33,5	38,5	38,5
Hitrost verige	m/sec	14	14	14	14
Teža	kg	5,00	5,05	5,30	5,42
Olje	ml	130	130	130	130

[1]
Opozorilo:
Označena vrednost vibracij je bila določena s standardno napravo in jo lahko uporabimo tako za primerjavo z drugimi električnimi aparaturami kot za provizorično oceno obremenitve preko vibracij.
POZOR!
Vrednost vibracij lahko variira glede na uporabo stroja in na njegovo opremo in je lahko višja od označene.
Treba je določiti varnostne ukrepe za zaščito uporabnika, ki morajo izhajati iz ocene obremenitve, ki jo povzročijo vibracije v realnih pogojih delovanja. V ta namen je treba upoštevati vse faze ciklusa delovanja kot so na primer izklop ali delovanje v mrtvem hodu.

2. SIMBOLI

1) Uporabnik tega stroja, ki ga pod normalnimi pogoji vsakodnevno uporablja dlje časa, je lahko i postavljen hrupu enakega ali večjega nivoja od
85dB (A). Nosite vedno zaščitna očala in glušnike
2) Opozorilo!
3) Preden uporabite stroj, pazljivo preberite priročnik z navodili.
4) Ne izpostavljajte dežju (ali vlagi).
5) Nadeti močne delovne zaščitne rokavice.

6) Če je kabel (ali podaljšek) poškodovan ali pre-izezan, morate takoj povleči vtikač iz električnega omrežja.
.7) Pred vsako uporabo stroja, je treba vedno preveriti nivo in doliti do znaka «MAX».
8) Stroj zagrabite čvrsto z obema rokama, da ga dobro obvladate in preprečite nevarnost povratnega udarca.

POJASNJEVALNI SIMBOLI NA STROJU

(če so prisotni)

11 12

13

14

15

11) Smer montaže verige.
12) Zavora verige
13) Smer drsenja verige

14) Rezervoar olja za verigo

15) Napetost verige

3. VARNOSTNA OPOZORILA

KAKO BEREMO PRIROČNIK

V priročniku so nekatera poglavja, ki vsebujejo posebno po-membne informacije, označena z različno stopnjo strogosti in imajo naslednji pomen:

OPOMBA

ali

POMEMBNO

omenjene elemente, da druge škode.

Nudi podrobnosti ali druge že prej ne bi poškodovali stroja ali naredili

POZOR!

V primeru neupoštevanja, so

možne osebne poškodbe ali poškodbe tretjih oseb.

NEVARNOST!

V primeru neupoštevanja, so

možne hude osebne poškodbe ali poškodbe tretjih oseb, obstaja tudi nevarnost smrti.

SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNE DELOVNE STROJE

POZOR!

Preberite vsa varnostna opozo-

rila in vsa navodila. Zaradi nespoštovanja opozoril in navodil lahko pride do kratkega stika, požara in/ali hudih poškodb.

Shranite vsa opozorila in navodila, da jih lahko preberete) pozneje. Izraz "električni delovni stroj", ki je omenjen v opozorilih, se nanaša na Vaš stroj, ki deluje na električni tok.

1) Varnost delovnega območja

a) Delovno območje mora biti čisto in dobro osvetljeno. Na nesnažnih in neurejenih območjih prihaja lažje do nesreč.

b) Ne uporabljajte električnega stroja v prostorih, kjer je nevarnost eksplozije, ob prisotnosti vnetljivih snovi, plinov ali prahu. Električni stroji proizvajajo iskre, ki lahko vžgejo prah ali pare.

c) Med uporabo električnega stroja morajo biti otroci in navzoče osebe primerno oddaljeni. Zaradi nepazljivosti lahko pride do izgube kontrole.

2) Električna varnost

a) Vtikač električnega stroja mora biti skladen z e-lektrično vtičnico. Nikoli ne spreminjajte vtikača. Ne uporabljajte adapterjev z električnimi stroji, ki imajo ozemljitev. Ustrezni vtikači, ki so skladni z vtičnico, zmanj-c) šajo nevarnost električnega stresljaja.

b) Izogibajte se stiku s površinami, ki imajo ozemljitev, kot so cevi, radiatorji, kuhinjski elementi, hladilniki. Nevarnost električnega stresljaja se poveča, će ohišje naleti na ozemljitev.

c) Električnih strojev ne izpostavljajte dežju ali vlažnim prostorom. Voda, ki prodre v električni stroj, poveča nevarnost električnega stresljaja.

d) Kabla ne uporabljajte na neustrezen način. Ne uporabljajte kabla za prenašanje ali vlečenje stroja. Ne vle-e)cite kabla, ko želite stroj izklopiti iz vtičnice. Kabel mora biti oddaljen od toplote, olja, ostrih robov ali de-

lov v gibanju. Poškodovan ali zapleten oziroma zavozlan kabel poveča možnost električnega stresljaja.

e) Ko uporabljate električni stroj na odprtem prostoru, uporabite podaljšek, ki je primeren za zunanjo uporabo. Uporaba ustreznega podaljška za zunanjo uporabo zmanjšuje nevarnost električnega stresljaja.

f) Če se ne morete izogniti uporabi električnega stroja v vlažnem prostoru, uporabite vtičnico, ki jo ščiti diferencialno stikalo (RCD-Residual Current Device). Uporaba naprave RCD zmanjšuje nevarnost električnega stresljaja.

3) Osebna varnost

a) Med uporabo električnega stroja bodite vedno pa- zljivi, kontrolirajte, kaj delate in delujte premišljeno. Ne uporabljajte električnega stroja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Med uporabo elektri- čnega stroja lahko samo trenutek nepazljivosti povzroči osebne poškodbe.

b) Uporabljajte zaščitna oblačila. Vedno nosite zaščitna očala. Uporaba osebne zaščitne opreme, kot so protiprašne maske, protidrsno zaščitno obuvalo, zaščitne čelade ali glušniki, zmanjšuje osebne poškodbe.

c) Preprečite nenamerno vžiganje stroja. Preden vstavite vtikač, zgrabite ali prenašate električni stroj, se prepričajte se, da je stikalo v položaju «OFF». Če med prenašanjem električnega stroja držite prst na stikalu ali pri-klopite stroj v vtičnico, ko je stikalo v položaju «ON», je bolj verjetno, da pride do nesreče.

d) Preden prižgete električni stroj, odstranite ključe ali orodje za nastavljanje. Ključ ali orodje lahko zaradi stika z gibajočim delom povzročita osebne poškodbe.

e) Ne zgubite ravnotežja. Vedno obdržite primerno oporo in ravnotežje. Tako boste lahko bolje upravljali električni stroju v nepričakovanih situacijah.

f) Bodite primerno oblečeni. Ne nosite širokih oblačil ali nakita. Lasje, oblačila in rokavice naj bodo primerno oddaljeni od delov v gibanju. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajoče dele.

g) Če obstajajo naprave za povezavo na aparate za sesanje in zbiranje prahu, se prepričajte, da so povezane in pravilno uporabljene. Uporaba teh naprav lahko zmanjša nevarnosti, povezane s prahom.

4) Uporaba in zaščita električnega stroja

a) Ne preobremenjujte električnega stroja. Uporabljajte električni stroj, ki je primeren za določeno delo. Primeren električni stroj bo bolje in na bolj varen način opravil delo, ob hitrosti, za katero je bil stroj izdelan.

b) Ne uporabljajte električnega stroja, če ga ni mogoče pravilno vžgati ali ugasniti s stikalom. Električni stroj, ki ga ni mogoče vklopiti s stikalom, je nevaren in ga je treba popraviti.

-c) Pred vsako nastavitvijo ali zamenjavo opreme, ali pre- den shranite električni stroj, izvlecite vtikač iz elek- trične vtičnice. Omenjeni preventivni varnostni ukrepi zmanjšujejo nevarnost naključnega vklopa električnega stroja.

d) Električne stroje, ki jih trenutno ne uporabljate, shranite stran od dosega otrok in ne dovolite, da električni stroj uporabljajo osebe, ki niso usposobljene za njegovo uporabo in ne poznajo teh navodil. Električni stroji lahko v rokah neizkušenih oseb postanejo nevarni.

e) Električne stroje, ki jih trenutno ne uporabljate, shranite stran od dosega otrok in ne dovolite, da električni stroj uporabljajo osebe, ki niso usposobljene za nje-

govo uporabo in ne poznajo teh navodil. Električni stroš tik skrajnega dela lahko v nekaterih primerih povzroči nena- lahko v rokah neizkušenih oseb postanejo nevarni. d en sunek v nasprotno smer in potisne meč navzgor ali proti

f) Rezalni organi morajo biti vedno nabrušeni in čisti. Čeo peraterju.

so rezalni organi ustrezno vzdrževani in primerno nabrušeni,

je manjša nevarnost, da se zaskočijo in jih je tudi lažje imešlokiranje zobate verige na gornjem delu meča, jo lahko hitro pod nadzorom. potisne nazaj proti operaterju.

g) Električni stroj in pripadajočo opremo uporabljajte ob upoštevanju priloženih navodil, pri čemer upoštevajte tudi delovne pogoje in vrsto dela, ki ga morate opraviti. Uporaba električnega stroja za namene, ki niso predvideni v teh navodilih, lahko predstavlja nevarnost.

5) Tehnična pomoč

a) Električni stroj naj popravlja usposobljeno osebje, s pomočjo originalnih rezervnih delov. Na ta način bo električni stroj vedno varno deloval.

Ena ali druga reakcija lahko povzroči izgubo nadzora nad žago in hude osebne poškodbe. Ne smete računati izključno na varnostne elemente, vgrajene v žago. Da bi odpravili nevarnosti nesreč ali poškodb med žaganjem, je treba pri uporabi verižne žage upoštevati še druge ukrepe. Povratni udarec je rezultat nepravilne uporabe žage in/ali postopkov ter neustreznih delovnih pogojev, čemur se lahko izognete s pravilnimi varnostnimi ukrepi, ki so navedeni v nadaljevanju:

VARNOSTNA OPOZORILA ZA VERIŽNO ŽAGO:

• Med delovanjem verižne žage morajo biti vsi deli telesa daleč od verige. Preden vklopite verižno žago, se prepričajte, da zobata veriga ni z ničemer v stiku. Trenutek nepazljivosti med vklapljanjem verižne žage je dovolj, da se v zobato verigo zapletejo oblačila ali telo.
• Desna roka mora vedno držati zadnji ročaj, leva roka pa prednji ročaj. Med držanjem verižne žage ne bi smeli nikoli zamenjati rok, ker sicer tvegate poškodbe telesa.
• Nosite vedno zaščitna očala in glušnike. Priporočamo tudi drugo zaščito za glavo, roke in noge. Z ustreznimi zaščitnimi oblačili boste zmanjšali osebne poškodbe, ki bi jih povzročile leteče trske ali naključni stik z zobato verigo.

- Ne uporabljajte verižne žage za žaganje na drevesu. Če vklopite verižno žago, ko ste na drevesu, si lahko poškodujete dele telesa.

- Noge morajo imeti vedno stabilno mesto in žago vključite lahko le, ko stojite na fiksni, varni in ravni površini. Tehnike uporabe električne žage. Na spolzkih in nestabilnih površinah kot so lestve, lahko izgubite ravnotežje ali nadzor nad verižno žago. Vedno upoštevajte varnostna opozorila

- Ko žagate vejo, ki je pod pritiskom, morate biti pozor-žaganja, najbolj primerne delu, ki ga želite opraviti, po pojasni na nevarnost povratnega udarca. Ko napetost lesenih nilih in primerih iz navodil za uporabo (glej pogl. 7). vlaken popusti, lahko veja s povratnim učinkom zadene de-lavca in/ali povzroči izgubo nadzora nad žago. Namestiti električni kabel tako, da se ne bo zapletal v veje

- Ko žagate grmičevje in mlade veje, morate biti skrajnoali v druge ovire. pozorni. Tanki materiali se zlahka zapletejo v zobato verigo in se usmerijo v vas in/ali povzročijo izgubo ravnotežja.

- Verižno žago morate premeščati tako, da ugasnete • Varno premeščanje električne žage motor, jo držite za prednji ročaj in stran od telesa. Ko žago premeščate ali spravljate, morate vedno namestiti Vsakokrat, ko je treba premeščati ali prevažati stroj, morate: ščitnik meča. Pravilno rokovanje z žago bo zmanjšalo nevarnost naključnega stika z zobato verigo med njenim giba- – ugasnite motor, počakajte, da se veriga ustavi in izklopite njem. stroj iz električnega omrežja;

- Upoštevajte navodila v zvezi z mazanjem, napetostjo – namestiti ščitnik meča; verige in rezervnimi deli. Veriga, ki ni pravilno napeta in razagrabiti stroj izključno za ročaje in usmeriti meč v nasprotno mazana, se lahko zlomi ali poveča nevarnost povratnega smer od hoje. udarca.

- Ročaja morata biti vedno suha, čista in brez oljnih ali mastnih madežev. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad žago. Ko prevažate stroj s prevoznim sredstvom, ga morate name-stiti tako, da je trdno in varno namešćen, da ne predstavlja ne-varnosti za nikogar.

- Žagajte samo les. Ne uporabljajte žage za nepredvidena opravila. Na primer: ne uporabljate verižne žage za žaganje plastike, gradbenih materialov ali drugih nelesenih materialov. Uporaba verižne žage za druga opravila, razen tistih, ki so predvidena, lahko privede do nevarnih situacij.

- Priporočila za začetnike

• Žago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižne žage, vaše telo in roke naj bodo v takem položaju, ki bo omogočil odpor na moč povratnega udarca. Moč povratnega udarca je mogoče nadzorovati, će je operater opravil ustrezne varnostne ukrepe. Ne vklopite verižne žage, će se niste zaščitili.
• Ne stegujte rok predaleč in ne žagajte nad višino ramena. To prispeva k odpravljanju nehotenih stikov z o- na končinami in izboljša nadzor nad verižno žago v nepred- videnih situacijah.
• Uporabljate izključno meče in verige, ki jih navaja proizvajalec. Neustrezni rezervni meči in verige lahko povzročijo zlom verige in/ali povratne udarce.
  Upoštevajte navodila proizvajalca glede brušenja in vzdrževanja verižne žage. Zmanjšanje globine lahko poveča nevarnost povratnih udarcev.

VZROKI POVRATNEGA UDARCA IN ZAŠČITA DELAVCA

Do povratnega udarca lahko pride, ko se konica ali skrajni del meča dotakne predmeta ali, ko se les stisne in blokira zobato verigo med žaganjem.

Preden prvič podirate drevo ali žagate veje, je priporočljivo:

• obiskati posebno usposabljanje za uporabo te vrste stroja;
• natančno prebrati varnostna priporočila in navodila za uporabo iz tega priročnika;
  vaditi na drvih na tleh ali pritrjenih na stojalu in se tako ustre-zno seznaniti s strojem in z najbolj primernimi tehnikami žaganja.

4. MONTAŽA STROJA

VSEBINA EMBALAŽE

Embalaža stroja vsebuje:

• motorno enoto,
• meč,
• verigo,
• ščitnik meča,
• utui z opremo in dokumenti.

POMEMBNO

POMEMBNO Stroj je opremljen z demonti- ranim mečem in verigo ter s praznim rezervoarjem za olje.

POZOR!

Odstranjevanje embalaže in dokončno montažo moramo opraviti na ravni in trdni površini, z zadostnim prostorom za premikanje stroja in embalaže, pri tem pa se moramo vedno posluževati ustreznega orodja. Z odpadno embalažo je treba ravnati v skladu z veljavnimi lokalnimi predpisi.

MONTAŽA MEČA IN VERIGE

POZOR!

Pri rokovanju z verigo in mečem, morate vedno uporabljati močne de- lovne rokavice. Pri montiranju verige in meča morate biti skrajno pozorni, da ne zmanjšate varnosti in učinkovitosti stroja; v primeru dvo- mov, se posvetujte s prodajalcem.

Preden montirate meč, se prepričajte, da zavora verige ni vključena; to dosežemo tako, da prednjo zaščito za roke povlečemo popolnoma nazaj, proti ohišju stroja.

POZOR!

Prepričajte se, da stroj ni povezan na električno omrežje.

• STROJI S STANDARDNIM NAPENJALOM VERIGE
- Odstranite gumijasto zaščito (1a) in odvijte matico (1) ter odstranite boben, da pridete do poteznega zobnika in do sedeža meča (Slika 1).
- Montirajte verigo na meč in pazite, na smer teka; će je konica meča opremljena z zobatim kolescem za obračanje, poskrbite, da bodo pogonski členi verige pravilno nalegli v zareze zobnika.

• Montirajte meč (2) tako, da vstavite drsni nastavek v kanal, potisnite ga proti zadnji strani ohišja motorja in ovijte verigo okrog poteznega zobnika (Slika. 3).
• Prepričajte se, da je drsni nastavek za napenjanje verige (3) pravilno vstavljen v ustrezno odprtino na meču (Slika 4); v nasprotnem primeru pa ustrezno delujte z izvijačem na vijak (4) napenjalca verige, dokler se nastavek popolnoma ne naleže (Slika 5).
• Ponovno montirajte boben in ne privijte matice n (1).
• Ustrezno delujte na vijak za napenjanje verige (4) dokler veriga ni ustrezno napeta (Slika 5).
• Držite meč privzdignjen in privijte matico (1) bobna s pomočjo ključa v opremi in ponovno montirajte gumijasto zaščito (1a) (Slika 6).

• STROJI S HITRIM NAPENJALOM VERIGE

• Odvijte ročaj (11) in odstranite boben, da pridete do poteznega zobnika in do sedeža meča (Slika 1a).
• Montirajte verigo na meč in pazite, na smer teka; če je konica meča opremljena z zobatim kolescem za obračanje, poskrbite, da bodo pogonski členi verige pravilno nalegli v zareze zobnika.
• Montirajte meč (2) tako, da vstavite drsni nastavek v kanal, potisnite ga proti zadnji strani ohišja motorja in ovijte verigo okrog poteznega zobnika (Slika. 3).
• Ponovno montirajte boben in ne privijte ročaja (11). Prepričajte se, da je drsni nastavek za napenjanje verige (3) pravilno vstavljen v ustrezno odprtino na meču (Slika 4); v nasprotnem primeru pa ustrezno delujte z izvijačem na konico (12) napenjalca verige, dokler se nastavek popolnoma ne naleže (Slika 5a).
• Ustrezno delujte na konico (12), dokler veriga ni ustrezno napeta (Slika 5a).
• Meč držite privzdignjen in do konca privijte ročaj (11) (Slika 6a).

5. PRIPRAVA NA DELO

1. PREGLED STROJA

POZOR!

Prepričajte se, da stroj ni povezan na električno omrežje.

Pred začetkom dela je treba:

• preglejte, da napetost in frekvenca električnega toka ustreza tistemu, kar je navedeno na "Napisna tablica z osnovnimi podatki" (glej poglavje 1 - 10.8).
• preveriti, da na stroju in meču ni popuščenih vi-7). jakov;
• preglejte, da je veriga pravilno napeta, nabrušena in brez znakov poškodb;
• preglejte, da so ročaji in ščitniki čisti in suhi, pr vilno namontirani in trdno pritrjeni na stroj;
• reverite učinkovitost zavore verige;
• preverite, da se ročica stikala in varnostni gumb prosto premikata in da se, ko ju popustite, avtomatsko in hitro vrneta v nevtralni položaj;
• preverite, da ročica stikala ostane blokirana, če ne pritisnete varnostnega gumba;
  – preverite, da prehodi hladilnega zraka niso za- mašeni z žagovino ali z delci nesnage;
  – preglejte, da električni kabel in podaljšek nista poškodovana;
• preveriti, da nivo olja verige ni pod oznako «MIN» in po potrei doliti do približno 1cm od roba prirobka.

• STROJI S HITRIM NAPENJALOM VERIGE

– Popustite ročaj (11) (Slika 5a).
- Ustrezno delujte na konico (12), dokler veriga ni ustrezno napeta (Slika 5a).
- Meč držite privzdignjen in do konca privijte ročaj (11) (Slika 6a).

1Napetost je pravilna, če verigo zagrabite na sredi meča in pogonski členi ne izstopijo iz vodila (Slika

Pritiskajte na prekinjalo in na varnostni gumb, da popustite zavoro, nato pa s pomočjo izvijača pustite ćeči verigo vzdolž vodil in se prepričajte, da teče brez pretiranega napora.

3. PREVERJANJE ZAVORE VERIGE

Ta stroj je opremljen z dvojnim zavornim sistemom, ki se sproži v dveh situacijah.

a) Ko popustite ročico stikala, se avtimatično vklopi zavora, ki upočasni in zaustavi gibanje verige, da bi preprečila nevarnost poškodb, do katerih bi lahko prišlo, će bi se veriga po izklopu še naprej premikala.

2. PREVERJANJE NAPETOSTI VERIGE

POZOR!

Prepričajte se, da stroj ni povezan na električno omrežje.

b) V primeru povratnih udarcev med delom, ko pride do nenormalnega stika konice meča, s silovitim premikom navzgor, zaradi česar roka udari ob prednjo zaščito. V tem primeru se vklopi zavora, da blokira gibanje verige in jo je treba ročno odblokirati, će jo želimo izklopiti.

• STROJI S STANDARDNIM NAPENJALOM VERIGE

• Popustite matico bobna s pomočjo priloženega ključa (Slika 5).
• Ustrezno delujte na vijak za napenjanje verige (4) dokler veriga ni ustrezno napeta (Slika 5).
• Držite meč privzdignjen in privijte matico bobna s pomočjo ključa v opremi (Slika 6).

Napetost je pravilna, će verigo zagrabite na sredi meča in pogonski členi ne izstopijo iz vodila (Slika 7).

To zavoro lahko sprožite tudi ročno tako, da potisnete naprej prednji ščitnik. Za sprostitev zavore, potisnete prednji ščitnik v smeri prednjega ročaja, dokler ne začutite, da se zaskoči.

Učinkovitost zavore preverite na naslednji način:

• Zaženite motor, pri čemer stroj držite s sprednjim ročajem in s palcem potisnite naprej prednji ščit-a nik za roko, v smeri proti meču.
• Ko se vklopi zavora, popustite ročico stikala.

Pritiskajte na prekinjalo in na varnostni gumb, da popustite zavoro, nato pa s pomočjo izvijača pustite

teči verigo vzdolž vodil in se prepričajte, da teče brez pretiranega napora.

Veriga se mora ustaviti v trenutku, ko se vklopi zavora.

POZOR!

Ne uporabljajte stroja, če zavora verige ne deluje pravilno in se posvetujte s prodajalcem za potrebne preglede.

4. MAZANJE VERIGE

POMEMBNO

Uporabljajte izključno specialno olje za motorne žage ali adhezivno olje za motorne žage. Ne uporabljajte olja, ki vsebuje nečistoče, da ne boste zamašili filtra v rezervoarju i nepopravljivo poškodovali črpalke za olje.

POMEMBNO

Specialno olje za mazanje verige je biološko razgradljivo. Uporaba mineral-nega olja ali motornega olja je zelo škodljiva za okolje.

Uporaba kakovostnega olja je bistvenega pomena za učinkovito mazanje rezalnih organov; uporaba že rabljenega ali nekakvostnega olja ne zagotavlja dobrega mazanja in skrajša življenjsko dobo verige in meča.

POMEMBNO

Pred vsako uporabo stroja, je treba vedno preveriti nivo olja in doliti do približno 1 cm od roba odprtine za dolivanje. Nivo olja sme pasti pod oznako «MIN».

5. ELEKTRIČNE POVEZAVE

NEVARNOST!

Vlaga in električni tok ni-

sta kompatibilna.

• Z električnimi kabli morate rokovati in jih povezovati le v suhih prostorih.
  – Električnega vtikača ali kabla ne smete nikoli postaviti v stik z mokroto (luža ali vlažno mesto).

Podaljšani kabli ne smejo biti slabše kakovosti od tipa H07RN-F ali H07VV-F z minimalnim prerezom 1,5 mm in s priporočeno maksimalno dolžino 30 m.

^i Me delom podaljšek kabla ne sme biti zvit, ker se lahko pregreje.

NEVARNOST!

Stalno električno povezavo kateregakoli električnega aparata na električni tok v stavbi mora opraviti le strokovno usposobljen elektrikar, in sicer v skladu z veljavnimi predpisi. Nepravilna povezava je lahko vzrok hudíh osebnih poškodb in celo smrti.

NEVARNOST!!

Stroj napajajte preko difeidual Current Device) s to-resega 30 mA.

a nPOMEMBNO

Da bi se izognili prekinitvam dovajanja električnega toka:

• preverite, da je celotni domet električnega toka ustrezen;
• povežite stroj z vtičnico z zadostnimi amperi;
• se izognite sočasni uporabi drugih električnih aparatur z visoko absorbcijo.

6. VŽIG - ZAUSTAVITEV MOTORJA

ZAGON MOTORJA (Slika 12)

Preden vžgete motor:

• Vstavite kabel podaljška v (1) v odprtino v zadnjem ročaju.
• NAJPREJ povežite vtikač električnega kabla (2) s podaljškom (3) in NATO podaljšek z vtičnico električnega toka (4).
  – Snemite zaščito meča.
• Prepričajte se, da se meč ne dotika tal ali drugih predmetov.

Za vžig motorja (Slika 12):

1. Izklopite zavoro verige (5) (prednji ščitnik roke je potegnjen proti prednjemu ročaju).

2. Stroj trdno zagrabite z obema rokama.

3. Pritisnite varnostni gumb (6) in sprožite prekinjalo (7).

OPOMBA

Ko popustite prekinjalo, se varnostni gumb odblokira in motor se ustavi.

POZOR!

Veriga se lahko zaustavi eno sekundo potem, ko je ugasnil motor.

USTAVITEV MOTORJA

Za ustavitev motorja:

• Popustite stikalo (7).
• NAJPREJ izvlecite podaljšek (3) iz vtičnice (4), NATO šele povlecite kabel (2) stroja iz podaljška (3).

7. UPORABA STROJA

POZOR!

Za Vašo varnost in var-

nost drugih oseb:

1) Pred uporabo stroja vedno natančno preberite navodila. Seznanite se s kontrolnimi ročicami in s pravilno uporabo stroja. Naučite se hitro ustaviti motor.
2) Uporabljajte stroj za namene, za katere je bil izdelan, se pravi za "žaganje, razrez in odstranjevanje vej takih dimenzij, da se ujemajo z dolžino meča", ali za žaganje lesenih predmetov podobnih značilnosti. Vsakršna druga uporaba je lahko nevarna in povzroči škodo na stroju. Uporaba opreme, ki ni izrecno omenjena v tem priročniku, lahko tudi poškoduje stroj. Med nepravilno uporabo spadajo (kot primer, a ne samo to):
- urejati žive meje;
- delo z vrezi;
- razrez palet, zabojev in na splošno em- balaže;
- razrez pohištva ali česa drugega, ki ima lahko žeblje, vijake ali katerokoli kovinsko komponento;
- delo v mesnici in klavnici;
- uporaba stroja kot vzvoda za dviganje, premikanje ali lomljenje predmetov;
- uporaba blokiranega stroja na fiksnih podlagah.

3) Ne pozabite, da je delavec ali uporabnik odgovoren za nesreče in nepredvidljive dogodke, ki se lahko pripetijo drugim osebam ali njihovi lastnini.

4) Med delom nosite ustrezno obleko. Vaš prodajalec vam lahko nudi informacije o najbolj ustreznih zaščitnih materialih, ki vam zagotavljajo varno delo. Uporabljajte varovalne rokavice za zaščito proti tresljajem. Vsi našteti previdnostni ukrepi ne zagotavljajo preprečevanje nevarnosti pojava Raynaud ali sindroma karpalnega tunela. Zaradi tega priporočamo osebam, ki podaljšano uporabljajo ta stroj, naj redno preverjajo stanje rok in prstov. V primeru pojave katerih izmed zgoraj naštetih simptomov, se takoj posvetujte z zdravnikom.

5) Delajte samo pri dnevni svetlobi ali pri do- bri umetni svetlobi.

6) Bodite zelo pazljivi, ko delate v bližini kovinskih ograj.

7) Preprečite, da se veriga dotakne električ-

nega kabla. Uporabljajte blokado kabla, da preprečite naključni odklop podaljška kabla, obenem zagotovite pravilni in nenasilni vklop v vtičnico. Nikoli se ne dotikajte električnega kabla pod električnim tokom, će je slabo izoliran. Če se med uporabo podaljšek poškoduje, se ne dotikajte kabla in podaljšek takoj izklopite iz električnega omrežja.

8) Pazite, da z mečem ne udarjate močno po tujkih in pazite na morebitno izmetanje materialov zaradi vrtenja verige.

9) Ustavite motor in izključite stroj iz električnega omrežja:

- vedno, kadar pustite stroj brez nadzora;

- pred pregledovanjem, čiščenjem ali delom na stroju;

- potem, ko ste naleteli na tujek. Pred po- novno uporabo stroja preverite morebit ne poškodbe in izvedite potrebna po- pravila;

– če stroj začne nenormalno vibrirati (Takoj poiščite vzroke vibracij in poskrbite za potrebne preglede v Specializiranem sevisu).

- ko stroja ne uporabljate.

POMEMBNO

Zavedajte se, da je lahko nepravilna uporaba električne žage moteča za druge in ima močan vliv na okolje.

Za spoštovanje ljudi in okolja:

• Stroja ne uporabljajte na krajih in ob urah, ko bi lahko motili druge.
• Natančno upoštevajte nacionalne predpise o uničevanju odpadnih materialov po žaganju.
• Natančno upoštevajte nacionalne predpise o uničevanju olj, obrabljenih delov ali kateregakoli elementa, ki ima velik učinek na okolje.
• Med delom se v okolje sprosti določena količina olja za mazanje verige, zaradi česar je treba uporabljati samo biološko razgradljiva olja, posebno namenjena taki uporabi.
• Ne puščajte stroja s segretim motorjem med listi ali suho travo, saj lahko pride do požara.

POZOR!

Uporaba stroja za žaganje debel in vej zahteva posebno usposobljenost.

1. KONTROLE, KI JIH JE TREBA OPRAVITI MED DELOM

• Pregled napetosti verige

Med delom se veriga postopa podaljšuje, zato je treba pogosto preverjati njeno napetost.

2. POGOJI ZA UPORABO IN TEHNIKE ŽAGANJA

Preden se prvič lotimo žaganja debel ali vej, je prav, da prej vadimo na deblih na tleh ali na podpori in se primerno seznanimo s strojem ter z najustreznejšimi tehnikami žaganja.

POMEMBNO

vedno trdno držati z obema rokama.

POZOR!

Ne delajte s zrahljano ve-

rigo, da ne pride do nevarnih situacij, ko bi ve- riga lahko izstopila iz vodil.

POZOR!

Če se veriga blokira med

delom, morate takoj zaustaviti stroj. Pazite vedno na možnost povratnega udarca (kickback), do katerega lahko pride, če meč naleti na neko oviro.

Pri nastavljanju napetosti verige upoštevajte na-potke v Poglavju 5.2.

• Pregled dotekanja olja

POMEMBNO

Ne uporabljajte stroja, če ni

maziva! Nivo olja v rezervoarju lahko pregledujemo preko prozornega pokazatelja. Prepričajte se, da ste dolili olje v rezervoar pred vsako up stroja.

- Podiranje drevesa

- Ko dva človeka ali več ljudi istočasno opravlja operacije žaganja in podiranja drevesa, bi bilo treba omenjene operacije opraviti na prostorih, ki so v razdalji najmanj dvakratne višine požaganega drevesa. Drevesa je treba žagati tako, da niso ogroženi ljudje, da se ne poškoduje električnih linij in da se ne povzroči kakršnekoli materialne škode. V primeru, da pride drevo v stik z električni linijo, je treba o tem nemudoma obrorestiti podjetje, odgovorno za tisto omrežje.

POZOR!

- Delavec, ki upravlja z verižno žago, naj ostaja na zgornjem delu terena, na katerega se bo skotalilo ali padlo požagano drevo.

- Pred podiranjem drevesa je potrebno pripraviti in sprostiti ustrezne poti za umik. Poti za umik naj bodo v nasprotni smeri in diagonalno za predvideno smerjo padca, kot kaže slika 15.

- Za lažjo oceno predvidenega padca drevesa, je pred podiranjem treba upoštevati njegovo naravno nagnjenost, del, kjer so veje največje ter smer vetra.

- Zaustavitev med delom (Samo za C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ)

- Z drevesa je treba odstraniti nesnago, kamenje, kose lubja, žeblje, kovinske delce in žice.

Ta stroj je opremljen z zaščito pred preobremenitvami preko stikala. V primeru, da bi se veriga blokirala (v primeru blokade rezalne naprave, zaradi zapackanih zob verige ali zaradi preobremenitve med košnjo) bo stikalo za zaščito pred preobremenitvijo avtomatično prekinilo električni tok in tako zavarovalo električno žago.

- Prva zareza

dNa strani padca drevesa naredite zarezo, ki naj bo globoka 1/3 njegovega premera tako, kot je pri-kazano na sliki 16.

POMEMBNO

Stikalo se vklopi, ko tok iz-

Najprej opravite spodnjo vodoravno zarezo.

klopa preseže 30-35 A in ga lahko ponovno roč vzpostavimo s pritiskom na ustrezno tipko (1.15) 30 sekundah od popolne ohladitve.

po bo preprečilo blokiranje zobate verige ali meča med opravljanjem druge zareze.

- Končna zareza

• Končno zarezo opravite najmanj 50mm višje od vodoravne zareze, kot kaže slika 16. Zarea-naj ostaja vzporedna z vodoravno zarezo. Zarezo naredite tako, da ostane dovolj lesa, ki bo služil za «zadrgo». Les «zadrge» preprečuje zasukanje drevesa in njegov padec v nepravil-no smer. Ne režite preko «zadrge».
• Ko se žaganje približuje «zadrgi», drevo začenja padati. Če obstaja kakršnakoli nevarnost, da bi drevo padlo v napačno smer, ali bi se obrnilo nazaj in zvilo zobato verigo, prenehajte z žaganjem pred dokončanjem končne zareze in uporabite lesene, plastične ali aluminijaste kline, da se zareza odpre in drevo pade v zaželeno smer.
• Ko začne drevo padati, je treba potegniti verižno žago iz reza, ustaviti motor, žago postaviti na tla in se umakniti po predvideni poti za umik. - Treba je paziti na padanje vej z višine in gledati, kam postavljate noge.

viti zaključni rez tako, da se gornji rez sreča s prvim rezom.

Ko je deblo oprto na obeh koncih, kot kaže slika 18C, je treba razžagati 1/3 premera od zgornje strani naprej (gornji rez). Nato je treba opraviti zaključni rez tako, da je spodnji rez za 2/3 nižji, da se sreča s prvim rezom.

Razrez debla je lažji, če uporabljamo klin (Silka 18D).

• Zasadite klin v deblo in ob pritisku na klin naj se stroj giblje v loku, ki omogoči meču, da prodre v les.
• Če je potrebno, postopek ponovite večkrat, pri čemer spreminjajte oporno točko klina.

Ko žagate deblo na nagnjenem terenu, morate vedno biti nad njim, kot kaže slika 19. Med to operacijo, ko zaključujete žaganje in morate ohraniti nadzor, morate pritisk žaganja zmanjšati, a ne smete popustiti pri držanju ročajev žage. Preprečiti morate, da žaga bi žaga prišla v stik s terenom.

- Kleščenje vej z drevesa

Kleščenje pomeni žaganje vej s podrtega drevesa. Po končanem žaganju počakajte, da se verižna Med kleščenjem je treba pustiti spodnje večje žaga najprej ustavi, šele nato jo premaknite. Ko se veje, da podpirajo deblo na tleh. Manjše veje od- premikate od enega drevesa do drugega, morate žagajte z enim samim gibom, kot je prikazano na vedno izklopiti motor žage.

sliki 17. Bolje je, da veje pod napetostjo žagate od spodaj navzgor, da preprečite zvijanje verižne žage.

POZOR!

Pazite na točke za oporo

veje na tleh, na možnost, da je veja napeta, na smer, ki jo lahko prevzame veja med rezanjem in na možno nestabilnost drevesa potem, ko je veja odrezana.

- Razrez debla

Razrez pomeni žaganje debla po dolžini. Prepričajte se, da stojite trdno na tleh in da je vaša teža e nakomerno porazdeljena na obe nogi. Po možnosti dvignite in podprite deblo s pomočjo vej, debel ali drevesnih panjev. Sledite preprostim smerem, da olajšate razrez.

• Ko je deblo oprto po celotni dolžini, kot kaže ka 18A, je treba žagati od zgoraj (gornji rez).
• Ko je deblo oprto samo na enem koncu, kot kaže slika 18B, je treba razžagati 1/3 premera spodnje strani (spodnji rez). Nato je treba opr

3. KONEC DELA

Ob koncu dela:

• Ustavite motor, kot je bilo prej opisano (6. pogl.).
• Počakajte, da se veriga ustavi in počakajte, da se stroj ohladi.
• Odstranite z verige vse ostanke žaganja ali na- nose olja.
• V primeru hudega onesnaženja ali smolnatih naslag, odmontirajte verigo in jo za nekaj ur položite v posodo s specifičnim detergentom. Nato jo splaknite v čisti vodi in jo pred ponovno montažo na stroj zavarujte z ustreznim protikoro-e-zivnim razpršilom.
• Preden stroj spravite, montirajte zaščito meča.

POZOR!

Preden stroj postavite v

ikaterikoli prostor, morate najprej počakati, da se motor ohladi. Da zmanjšate nevarnost požara, morate s stroja odstraniti ostanke žagovine, vejic, listov ali odvečne maščobe; posode z ostanki košnje ne smete pustiti v notranjosti prostorov.

8. VZDRŽEVANJE IN SHRANJEVANJE

POZOR!

Za Vašo varnost in var-

nost drugih oseb:

• Za dolgotrajno ohranjanje originalne učinkovitosti in varne uporabe stroja, je bistvenega pomena pravilno vzdrževanje.
• Vijaki in matice morajo ostati priviti, da bo stroj zagotovo vedno deloval v varnih pogojih.
  – Nikoli ne uporabljajte stroja, če so njegovi deli obrabljeni ali poškodovani. Iz varnostnih razlogov je treba poškodovane dele zamenjati in nikoli popravljati.
• Uporabljajte samo originalne rezervne dele. Drugačni deli lahko poškodujejo stroj in škodijo vaši varnosti.

POZOR!

Med operacijami vzdrže-

vanja:

• Izklopite stroj iz električnega omrežja.
• Pri posegih na meču in verigi uporabljajte zaščitne rokavice.
• Zaščite meča morajo biti vedno namontirane, razen v primerih, ko opravljate posege na meču in na sami verigi.
• Olj ali drugega onesnažujočega materiala ne odvrzite v okolje.

1. OHLADITEV MOTORJA

Da bi preprečili pregrevanje in poškodbe motorja, morajo biti sesalne rešetke zraka za hlajenje vedn čiste in brez ostankov žagovine in drugih drobcev.

2. ZAVORA VERIGE

Pogosto preverjajte učinkovitost zavore verige.

3. VERIŽNI ZOBNIK (Slika 20)

Pogosto preverite v kakšnem stanju je verižni zobnik in ga zamenjajte, ko njegova obraba preseže 0,5 mm.

Ne montirajte nove verige z obrabljenim verižnim zobnikom ali obratno.

4. LOVILEC VERIGE

Ta lovilec je pomemben varnostni element, ker preprečuje nekontrolirane gibe verige v primeru, slednja poči ali se zrahlja. Pogosto pregledujte v kakšnem stanju je lovilec verige in v primeru poškodb poskrbite za njegovo zamenjavo.

5. FIKSIRNE TOČKE

Zaradi varnosti in učinko-

vitega delovanja je zelo pomembno, da so rezalni elementi dobro nabrušeni. Da vse postopke v zvezi z verigo in mečem, opravite povsem pravilno, potrebujete specifično znanje in ustrezno opremo, iz varnostnih razlogov se posvetovati s prodajalcem.

• Je žagovina podobna prahu.
• Je potrebna večja moč za žaganje.
• Rez ni raven.
• So tresljaji močnejši.

Postopek brušenja opravi specializiran center s posebnimi aparaturami, ki zagotavljajo minimalno odstranitev materiala in konstantno nabrušenost noseh rezil.

• se dolžina rezalnega zoba zmanjša na 5 mm ali manj;
  – toleranca členov na kovicah prevelika.

7. PRAZNJENJE IN ČIŠČENJE OLIJNEGA - REZERVOARJA (Samo v primeru uporabe biološkega olja za verige)

Uporaba nekaterih tipov biološkega olja lahko po določeni dobi pušča nanose in prevleke.

V tem primeru je treba pred skladiščenjem stroja za daljše odbobje:

• odmontirati verigo in meč;
• sprazniti rezervoar za olje;
  a- v rezervoar natočiti namensko čistilno tekočino do približno polovice maksimalnega nivoja;

- ponovno namestiti zamašek rezervoarja in spro- 9. ELEKTRIČNI KABLI žiti stroj, da izteče vsa čistilna tekočina.

POZOR! Občasno preverite v kakšnem stanju so električni kabli in jih zamenjajte v primeru izrabljenosti ali poškodb na izolaciji.

8. VZDRŽEVANJE MEČA (Slika 21)

Da bi preprečili nesimetrično obrabo meča, ga je treba občasno obrniti.

Če je električni kabel stroja poškodovan, ga je treba zamenjati izključno z originalnim rezervnim delom, kar bo opravil vaš prodajalec ali eden od pooblaščenih centrov.

Da bi ohranili učinkovito delovanje meča, je treba: 10. IZREDNI POSEGI

• S posebno siringo namazati ležaje povratnega pastorka (če je prisoten).
• S posebnim strgalcem očistiti utor meča.
• Očistite odprtine za mazanje.
• S ploščato pilo odstranite pleno na bočni strani in izravnajte morebitne neenakomernosti med vodili.

Vsako operacijo vzdrževanja, ki ni opisana v tem priročniku, mora opraviti vaš prodajalec.

Zaradi posegov, opravljenih v neprimernih prosto-rih ali ustanovah ali će jih opravijo neusposobljene osebe, propade vsaka oblika garancije.

• je globina utora manjša od višine pogonskih členov (ki se ne smejo nikoli dotakniti dna);
• je notranja stena vodila obrabljena do take mer da se veriga bočno nagne.

11. SHRANJEVANJE

Stroj morate shranjevati v suhem prostoru, var- enem pred vremenskimi spremembami; na meču pa mora biti vedno pravilno montirana njegova za- ščita.

9. POMANJKLJIVOSTI IN REŠITVE

POMEMBNO

Pozorno branje informacij, ki jih vsebuje ta Priročnik, vam nudi dobro poznavanje stroja in vodnik, ki sledi, omogoča spoznavanje in soočanje z najbolj običajnimi situacijami delovanja. Za vsako drugo težavo ali problem pa kontaktirajte s Pooblaščeno Servisno službo.

- Olje ne doteka:

preglejte, če je olje v rezervoarju in po potrebi poskrbite za čiščenje (8.7).

• Nastajanje iskric:

- poskrbite, da prodajalec pregleda motor in ščetke.

– preverite, da je v vtičnici električna napetost;
– preverite, da sta električni kabel ali podaljšek nepoškodovana.

- Veriga se ne vrti:

- preverite, da je zaščita spredaj obrnjena nazaj.

10. DODATKI

Tabela vsebuje seznam vseh možnih kombinacij med drogom in verigo, z navedbo tistih, ki so u rabne na posameznem stroju in so označene s simbolom “*.

POZOR!

in uporaba droga in verige, stvar samostojne

odločitve operaterja, si slednji prevzame odgovornost tudi za vse iz tega izhajajoče škode. V primeru dvomov ali slabega poznavanja specifike vsakega droga ali verige, se je treba posvetovati s svojim prodajalcem ali specializiranim vrtnarskim centrom.

Kombinacije droga in verige

Korak DROG VERIGA Model
Palci	Dolžina Palci / cm	Širina Utora Palci / mm Šifra Šifra		A 180 E C 1.8 E • C 1.8 ET 1814 SE 1814 Q	SE SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016 Q	A 220 EQ C 2.2 E • C 2.2 ET SE 2216 SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

Pročitajte sva sigurnosna upo-

2) Električna sigurnost

a) Utikač električnog alata mora odgovarati električnoj utičnici. Nemojte nikada izmjenjivati utikač. Za rad s električnim alatom koji ima uzemljenje, ne koristite adaptere. Uporabom neizmijenjenih i prikladnih utikača smanjuje se opasnost od električnog udara.
b) Izbjegavajte dodir tijela s provodnim površinama ili d površinama s uzemljenjem, kao što su cijevi, radijatori, štednjaci, hladnjaci. U slučaju dodira tijela s provodnim površinama ili površinama s uzemljenjem povećava se opasnost od električnog udara.
c) Električni alat ne izlažite kiši i ne koristite u mokrim prostorima. Prodiranje vode u električni alat povećava opasnost od električnog udara
d) Ne koristite kabel na neprimjeren način. Kabel se ne smije koristiti za prenošenje alata niti ga se smije povlačiti pri iskopčavanju iz utičnice. Kabel treba držati podalje od izvora topline, masnoća, ispupčenih bridova ili dijelova u kretnji. Oštećeni ili zapleteni kabel povećava opasnost od električnog udara.
e) Pri uporabi električnog alata na otvorenom, koristite prikladan produžni kabel za vanjsku uporabu. Uporabom prikladnog produžnog kabla smanjuje se opasnost

- Način uporabe električne pile

Uporaba stroja za obara-

nje stabala i obrezivanje grana zahtijeva specifičnu obuku.

1. PROVJERE KOJE JE POTREBNO VRŠITI TIJEKOM RADA
