HASZNÁLATI ÚTMUTATÓ SE 1814 Q STIGA

MAGYAR - Eredeti használati utasítás fordítása (Istruzioni Originali) ......HU

Mindenekelőtt szeretnénk megköszönni, hogy a mi termékeink közül választott és kívánjuk, hogy a gép használata teljes megelégedésére szolgáljon, és mindenben megfeleljen elvárásainak. Ezt a használati utasítást azért állítottuk össze, hogy lehetővé tegyük az Ön számára a gép megismerését és biztonság körülmények között történő hatékony használatát. Ne felejtse el, hogy a használati utasítás a gép szer részét képezi, ezért tartsa mindig kéznél, hogy bármikor bárminek utána tudjon nézni, és amikor a gép másoknak átengedi, vagy akár csak kölcsönadja, ne felejtse el a használati utasítást is vele együtt áta

Az Ön új gépét a hatályos törvények előírásainak megfelelően terveztük és kiviteleztük és ha a jelen l nálati utasítás (előirányzott használat) valamennyi útmutatását betartja, a gép biztonságos és megbízhat lesz; bármilyen más használat vagy a használati biztonságra, karbantartásra és feltüntetett javításra vonatkozó előírások be nem tartása "helytelen használatnak" minősül és a garancia elévülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a használóra hárítva a saját magán másokon okozott károkból illetve sérülésekből származó kötelezettségeket.

Erre az elektromos szerszámra - a kereskedo, adásvételi szerzodés szerinti kötelezettségétol függetleni - az alábbiak szerint vállalunk garanciát:

A garancia ideje 24 hónap az átadástól számítva, amelyet az eredeti vásárlási blokkal kell igazolni. Ipa használat, valamint kölcsönzés esetén a garanciális ido 12 hónapra csökken. A garancia nem vonatkozik kopó alkatrészekre, nem megfelelo tartozékok használatából, nem originál alkatrészekkel végzett javításokból, eroszak alkalmazásából, ütésbol, törésbol, valamint szándékos motortúlterhe-lésbol eredo károkra. A garanciális csere csak a hibás alkatrésze terjed ki, nem a komplett készülékre. Garanciális javításokat csak az erre felhatalmazott szerviz mühelyek, vagy a gyári vevoszolgálat végezhetnek. Illetéktelen beavatkozás esetén a garancia megszunik.

Postai, szállítási és járulékos költségek a vevot terhelik.

Amennyiben kisebb különbségeket vél felfedezni az itt leírtak és az Ön tulajdonában lévő gép között, feledje, hogy a termék folyamatos jobbítása és újítása következtében a jelen használati utasításban fel- tüntetett információk előzetes értesítés és frissítési kötelezettség nélküli módosítások tárgyát képezhetik, kivéve a biztonság és müködőképesség tekintetében fennálló alapvető jellemzőket. Kétség esetén lép- jen kapcsolatba viszonteladójával. Jó munkát!

TARTALOMJEGYZÉK

1. A főbb alkatrészek azonosítása 2
2. Jelölések 3
3. Biztonsági figyelmeztetések 4
4. A gép összeszerelése 6
5. Munkára történő előkészület 7
6. Motor indítás – Leállítás 8
7. A gép használata 9
8. Karbantartás és tárolás 12
9. Problémák és megoldások 13
10. Tartozékok 14

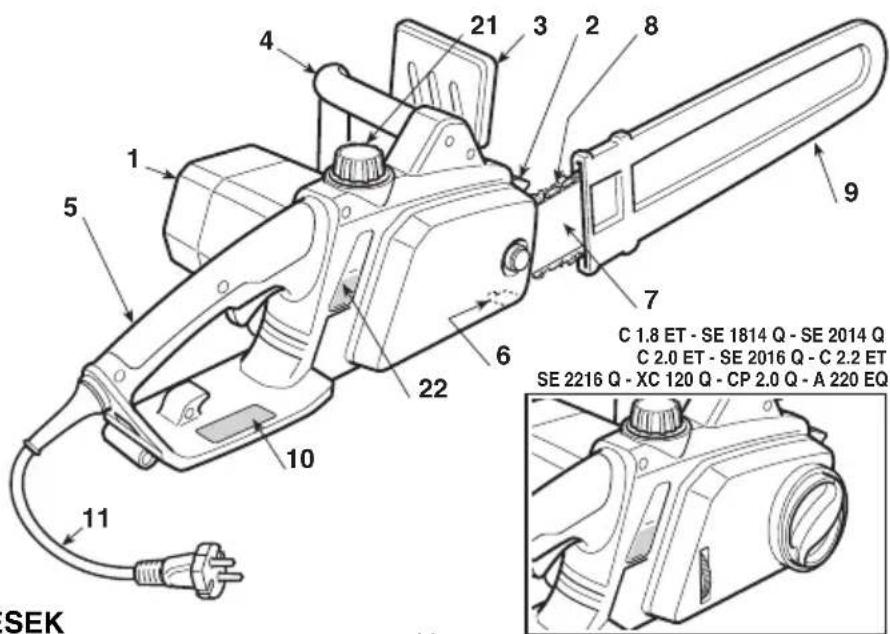

1. A FÓBB ALKATRÉSZEK AZONOSÍTÁSA

A FÖBB ALKATRÉSZEK

1. Motor
2. Tartószeg
3. Elülső kézvédő egység
4. Elülsö markolat
5. Hátsó markolat
6. Láncleállító csap
7. Vezetőlemez
8. Lánc
9. Vezetőlemez tok
10. Azonosító címke
11. Tápvezeték
12. Hosszabbító vezeték (nem tartozéka)

SEK 1 2 3 4 5 6 7 8 9 10 21 C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

VEZÉRLÉSEK ÉS FELTÖLTÉSEK

1. Kapcsoló kar
2. Biztonsági nyomógomb
3. Reset gomb (Csak C 2.2 E/ET - SE 2216 / 2216 Q - A 220 EQ esetében)

4. Hosszabbító csatlakozó

5. Lánc olajtartály záródugó

6. Láncolaj szintjelző

AZONOSÍTÓ CIMKE

10.1) A 2006/42/EK előírás szerinti minőségazonossági jelzés
10.2) A gyártó neve és címe
10.3) A 2000/14/EK előírás szerinti zajteljesítmény szint LWA
10.5) Gép modell
10.6) Azonosító szám
10.7) Gyártási év
10.8) Hálózati feszültség és -frekvencia
10.9) Motor teljesítménye
10.10) Dupla szigetelés
10.11) Cikkszám
10.12) Gyártás helye
10.13) Vezetőlemez legnagyobb megengedett hosszúsága. Tilos a megadottnál hosz-szabb vezetőlemezek alkalmazása

12 H07 RNF

15 131416

10.1 10.1210.1310.5 10.2 CE GPs Made in PRC Electric Chainsaw V~ Hz W 10.3 LWA dB 10.10 10.8 10.610.710.1110.9

Ne dobja az elektromos készülékeket a komunális hulladékba. Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv szerint a használatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmiszerláncba kerülhetnek, mellyel az On egészségét károsíthatják. A termék ártalmatlanítására vonatkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős céghez vagy az On viszonteladójához.

A maximális zajszint- és vibrációértékek [1]	Típushoz	A 180 EC.1.8 E • C 1.8SE 1814SE 1814 Q	ET SE 2014SE 2014 Q	A 200 E • XC 120 CP 2.0 QC 2.0 E • C 2.0SE 2016SE 2016 Q	Q A 220 EQC2.2 E • C 2.2ET SE 2216SE 2216 Q
A kezelői állásnál mért egyenértékű hangnyomásszint (EN ISO 22868)	dB(A)	9 4,3	95,1	95,1	96,1
– Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3
A mért egyenértékű hangnyomásszint (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
– Mérési bizonytalanság (2006/42/EK - EN 27574)	dB(A)	3	3	3	3
Vibrációszint (ISO 22867)	m/sec ^2	4,686	4,916	4,916	5,285
– Mérési bizonytalanság (2006/42/EK - EN 12096)	m/sec ^2	1,5	1,5	1,5	1,5
MŰSZAKI ADATOK
T ápfeszültség	V~	230 - 240	230 - 240	230 - 240	230 - 240
Tápfrekvencia	Hz	50	50	50	50
Túlterhelés-védelem	A	16	16	16	16
Motor teljesítménye	W	1800	2000	2000	2200
Vezetőlemez hossza	cm	35	35	40	40
Nyírás hossza	cm	33,5	33,5	38,5	38,5
Lánc sebessége	m/sec	14	14	14	14
Súly	kg	5,00	5,05	5,30	5,42
Olaj	ml	130	130	130	130

[1]
Figyelmeztetés:
A megadott vibrációértéket szabványos műszerekkel határoztuk meg, az érték alkalmazható más elektromos készülékekkel való összehasonlítás, továbbá a vibrációk révén a terhelés becslése céljára.
FIGYELEM!
A vibrációérték változhat a gép alkalmazási funkciója és felszereltsége függvényében, és meghaladhatja a megadott értéket.
Meg kell határozni a felhasználó védelmét szolgáló biztonsági intézkedéseket, melyeket a valós használati feltételek melletti vibrációs terhelések becslésére kell alapozni. Ebből a célból figyelembe kell venni az üzemi ciklus összes fázisát, például a kikapcsolást és az üresben való üzemelést is.

2. JELÖLÉSEK

1) A gép használója mindennapos, folyamatos, normál körülmények közötti használat esetén 85 dB (A) értéknek megfelelő, vagy annál magasabb zajszintnek teheti ki magát. Viseljen biztonsági védőszemüveget és zajvédő felszerelést.
2) Figyelmeztetés!
3) Mielött használatba venné a gépet, olvassa el a használati utasítást.
4) Ne tegye ki esőnek (vagy nedvességnek).
5) Viseljen vastag munkavédelmi kesztyűt.

6) Amennyiben a vezeték (vagy a hosszabbító) megsérült vagy azt elvágta, haladéktalanul húzza ki a dugót a csatlakozóaljzatból.
-7) Visszaütés (kickback) veszély! A visszaütés a gépnek a kezelő felé történő hirtelen és ellenőrizhetetlen ütődését idézi elő.
8) Határozottan fogja meg a gépet mindkét kezével, hogy lehetővé tegye a gép feletti uralmának megőrzését, és csökkentse a visszaütés veszélyét.

MAGYARÁZÓ JELZÉSEK A GÉPEN

(ha vannak)

11

12

13

14

15

11) A lánc szerelési iránya
12) Láncfék
13) A lánc mozgásiránya

14) Lánc olajtartály
15) A lánc feszítettsége

3. BIZTONSÁGI FIGYELMEZTETÉSEK

HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZ-ε) NI

A használati utasítás szövegében a különlegesen fontos információkat tartalmazó fejezeteket különböző fokozatokban emeltük ki, melyek jelentését az alábbiakban ismertetjük:

MEGJEGYZÉS

vagy

FONTOS

vonatkozó pontosításokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetvea) egyéb károk okozását.

FIGYELEM!

ható sérülések kockázata a szabályok be nem tartása ese tén.

VESZÉLY!

ható súlyos illetve életveszélyes balesetek kockázata a szá bályok be nem tartása esetén.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK ELEKTROMOS SZERSZÁMOKHOZ

FIGYELEM!

gyelmeztetést és minden útmutatást. A figyelmeztetések és az utasítások be nem tartása elektromos áramütéshez) tűzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden figyelmeztetést és útmutatást, hogy a későbbiekben is át tudja őket tekinteni. A figyelmezte) téseknél említett "elektromos szerszám" kifejezés az Ön elektromos hálózatról táplált készülékére vonatkozik.

1) A munkavégzés területének biztonsága

a) Tartsa tisztán és világítsa meg jól a munkavégzés rületét. A koszos és rendetlen területek balesetveszélyesebbek.

b) Kerülje az elektromos szerszám használatát robbanásveszélynek kitett helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szer számok szikrákat képeznek, melyek lángra lobbanthatják a port, vagy a gözőket.

c) Az elektromos szerszám használata alatt tartsa távol) a gyermekeket és a kívülállókat. A figyelmetlenség a sz szám feletti uralmának elvesztéséhez vezethet. a)

2) Elektromos biztonság

a) Az elektromos szerszám villásdugójának az aljzathoz megfelelőnek kell lennie. Soha ne módosítson a vilb) lásdugón. Ne használjon adaptereket földeléssel rendelkező szerszámokhoz. A nem módosított és az aljzatnak megfelelő villásdugók csökkentik az elektromosáramütés veszélyét.

b) Kerülje a test földelt felületekkel történő érintkezését mint például csövek, radiátorok, tűzhelyek és hűtők. elektromos áramütés veszélye nagyobb, ha a test földelt felülettel érintkezik.

c) Ne tegye ki az elektromos szerszámokat esőnek, vagy vizes környezetnek. Az elektromos szerszámba bed) szivárgó víz növeli az elektromos áramütés veszélyét.

d) Ne használja a vezetéket helytelenül. Ne használja a vezetéket a szerszám szállításához, és ne a vezetékn fogva húzza ki a dugót az aljzatból. Tartsa a vezeté hőforrásoktól, olajtól, éles szélektől illetve mozgó részektől távol. Egy sérült, vagy beakadt vezeték növeli az) elektromos áramütés veszélyét.

Amikor az elektromos szerszámmal a szabadban dolgozik, kültéri használatra alkalmas hosszabbító vezetéket használjon. A kültéri használatra alkalmas vezeték csökkenti az elektromos áramütés veszélyét.

f) Ha elkerülhetetlen az elektromos szerszám nyirkos környezetben történő használata, ez esetben egy differenciál kapcsolóval (RCD- Residual Current Device) vé-dett elektromos aljzatot használjon. Egy RCD használata csökkenti az elektromos áramütés veszélyét.

3) Személyes biztonság

Legyen figyelmes, ellenőrizze amit csinál, és használja a józan észt, amikor elektromos szerszámmal dolgozik. Ne használja a szerszámot ha fáradt, vagy ha kábítószer, alkohol illetve gyógyszerek hatása alatt áll.Egy pillanatnyi figyelmetlenség az elektromos szerszám használata alatt súlyos személyi sérülésekhez vezethet.

b) Használjon védőöltözetet. Hordjon mindig védő-szemüveget. Megfelelő egyéni védőfelszerelés haszná-szalata, mint például porvédő maszk, csúszásgátló balesetvé-delmi cipő, védősisak vagy fülvédő, csökkenti a személyi sérülések veszélyét.

c) Kerülje a véletlenszerű elindítást. Győződjön meg arról, hogy a kapcsoló «OFF» álláson legyen mielőtt a gót az aljzatba illesztené, illetve mielőtt az elektromos szerszámot felvenné, vagy szállítaná. Egy elektromos szerszámot úgy szállítani, hogy az ujja a kapcsolón van, vagy oly módon az aljzathoz csatlakoztatni, hogy a kapcsoló az «ON» álláson van, a balesetveszély kockázatát növeli. 4) Minden kulcsot, vagy szabályozó szerszámot távolítson el, mielőtt az elektromos szerszámot elindítaná. Eg kulcs vagy szerszám, mely egy forgó résszel érintkezik, személyi sérüléseket okozhat.

Ne veszítse el egyensúlyát. Gondoskodjon mindig megfelelő támaszról és őrizze meg egyensúlyát. Ez lehetővé teszi az elektromos szerszám jobb ellenőrzését váratlan helyzetekben is.

f) Öltözzön megfelelően. Ne hordjon bő ruhát, vagy ékszereket. Tartsa a haját, a ruháját és a kesztyűjét a i te-gó részektől távol. Lógó ruhák, ékszerek, vagy a hosszú haj beakadhat a mozgó részekbe.

g) Amennyiben porelszívó és -gyűjtő berendezésekhez csatlakoztatható szerkezetek vannak a gépen, ellenőrizze, hogy megfelelő-e a csatlakoztatásuk és a hasz-zer-nálatuk. Ezeknek a szerkezeteknek a használata csök-kentheti a porral kapcsolatos kockázatokat.

Az elektromos szerszám használata és védelme.

a) Ne terhelje túl az elektromos szerszámot. A végezendő munkának megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszámmal a munka jobban és biztonságosabban végezhető a számára előirányzott sebességen.

Ne használja az elektromos szerszámot ha a kapcsolóval nem tudja azt szabályosan elindítani, vagy leálítani. Olyan elektromos szerszám, mely nem vezérelhető a kapcsolóján keresztül, veszélyes és minden képpen meg kell javítani.

Húzza ki a villásdugót az elektromos aljzatból, mielőtt az elektromos szerszámon szabályozást végezne, azon tartozékokat cserélni, vagy mielőtt eltenné. Ezek a biztonsági óvintézkedések csökkentik az elektromos szerszám véletlenszerű elindulásának veszélyét.

Amikor az elektromos szerszámokat nem használja, a gyermekek elől elzártan kell őket tárolni, továbbá az elektromos szerszám használatát ne engedje meg élyan személyeknek, akik nem ismerik magát a szer- számot és a jelen használati utasítást. Az elektromos sz számok veszélyesek a tapasztalatlan használók kezében.

Gondoskodjon az elektromos szerszámok karbantar-tásáról. Ellenőrizze, hogy a mozgó részek megfelelő-

en legyenek beállítva és szabadon tudjanak mozogni, ket okozhat.

hogy ne legyenek megrongálódott alkatrészek, illetveA VISSZAÜTÉS OKAI ÉS MEGELÖZÉSE A KEZELŐ ne álljon fenn bármilyen olyan állapot, mely az elebSZÁMÁRA

romos szerszám működését befolyásolhatná. Esetle-

ges meghibásodások esetén az elektromos szerszámósszaütés keletkezhet, ha a vezetőlemez hegye vagy vége egy még használat előtt meg kell javítani. Számos balesérgyhoz ér, vagy ha a fa vágásába beszorul a fogaslánc.

nem megfelelő karbantartásból származik.

A szerszám végével való érintkezés egyes esetekben hirtelen

f) A vágószerveket tartsa jól élezetten és tisztán. A váfordított reakciót okozhat: a vezetőlemez felfelé és a kezelő felé gószervek megfelelő karbantartása, jól élezett vágóélekkel hátralöködik.

csökkenti a beakadások veszélyét és könnyebben is kezelhetők.

g) Az elektromos szerszámot és annak tartozékait a feblen a kezelő felé löködhet.

tüntetett útmutatásoknak megfelelően használja, fi-

gyelembe véve a munkavégzés körülményeit és a vé-fenti reakciók bármelyike a fűrész feletti uralom elvesztéségezendő munka típusát. Egy elektromos szerszám ren-hez, és súlyosszemélyisérülésekhez vezethet. Ne hagyatkozzon deltetésétől eltérő használata veszélyhelyzeteket idézhet előkizárólag a fűrész beépített biztonsági szerkezeteire.

5) Szervizszolgálat

A láncfűrész használatakor végezze el a szükséges biztonsági intézkedéseket a munka során fellépő baleset- és sérülés-

a) Az elektromos szerszám javítását szakembernek kellveszélyek kiküszöbölésére. A visszaütést a szerszám helytevégezni csakis eredeti cseralkatrészek felhasználásávan használata és/vagy nem megfelelő működtetési módsze-Ez lehetővé teszi, hogy az elektromos szerszám biztonsá-rek és feltételek okozzák, a visszaütés elkerülhető, ha betart-ga megőrzésre kerüljön. ja az alábbi elővigyázatossági intézkedéseket:

A LÁNCFÜRÉSZEKRE VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK

- A láncfűrész működése alatt tartsa távol minden testrészét a fogaslánctól. A láncfűrész beindítása előtt ellenőrizze, hogy a fogaslánc semmivel se érintkezzen. láncfűrész használat alatt egyetlen pillanatnyi figyelmetlenség is elég ahhoz, hogy a ruházat vagy a testrészek a fogasláncba akadjanak.

- Jobb kezével mindig a hátsó markolatnál és bal kezé- Kizárólag a gyártó által előírt vezetőlemezt és láncot vel az elülső markolatnál tartsa a fűrészt. Soha ne fog-használjon. A nem megfelelőcsere-vezetőlemezekés -lánja fordított kézzel a láncfűrészt, mivel ez növeli a személyi érüek láncszakadást és/vagy visszaütést okozhatnak.

lés veszélyét. - Viseljen biztonsági védőszemüveget és zajvédő fel- szerelést. Ajánlott további fej-, kéz- és lábvédő eszkö- zök használata. Megfelelő védőruházat viselése csökken- ti a repülő szilánkok és a fűrész fogaival való véletlen érint- kezés okozta testi sérüléseket. - Tartsa be a gyártó előírásait a láncfűrész élezésére é karbantartására vonatkozóan. A mélység szintjének csökkenése a visszaütések számának növekedését okoz- hatja. - Az elektromos fűrész használati technikái

- Ne használja a láncfűrészt, amikor a fán tartózkodik. A fán való tartózkodás közben a láncfűrész használata testi seartsa be mindig a biztonsági figyelmeztetéseket és a végezendő rüléseket okozhat. munka típusának legmegfelelőbbvágási technikákat alkalmazza,

- Mindig tartsa a lábát megfelelő támaszon, és csak akútmutatásoknak és a használati utasításban feltüntetett kor használja a láncfűrészt, ha rögzített, biztonságospéldáknak megfelelően (lásd 7. fejezet).

sík felületen áll. A csúszós vagy instabil felületek, mint pél- dául a lépcsők, egyensúlyvesztést vagy a láncfűrész feletti uralom elvesztését okozhatják. A tápvezetéket úgy helyezze le, hogy ne akadasson be az ágakba vagy egyéb akadályokba.

- Amikor egy terhelés alatt levő ágat vág le, ügyeljen a visz- szäütés veszélyére. Amikor a farostok feszültsége kienged, Az elektromos fürész biztonságos mozgatása a visszacsapódó ág megütheti a fürészt és/vagy a felhasz- nálót, aki így elvesztheti a fürész feletti uralmát. Minden alkalommal, amikor a gépet mozgatni, vagy

- Különös óvatossággal járjon el, amikor fiatal bokrokáell: és cserjéket vág. A vékony ágak beakadhatnak a fogas- láncba és a felhasználó irányába csapódhatnak és egyen- – kapcsolja ki a motort, várja meg, hogy a lánc megálljon, majd súlyvesztést okozhatnak. húzza ki a gépet a csatlakozóaljzatból;

- A láncfűrészt szállításakor tartsa az elülső markolatnál helyezze fel a védőtokot; fogva, amikor ki van kapcsolva, és tartsa távol a testfógja meg a gépet kizárólag a markolatoknál fogva, és a vetől. A láncfűrész szállításakor vagy tárolásakor mindig zetőlemezt fordítsa a haladási iránnyal ellentétes irányba. helyezze fel a vezetőlemez burkolatát. A láncfűrész helyes kezelése révén csökkenthető a mozgó fogaslánccal valdárművel történő szállításkor úgy helyezze a gépet, hogy senvéletlenszerű érintkezés kockázata.

- Tartsa be a kenésre, a lánc feszítésére és a cserealkatrészekre vonatkozó utasításokat. A nem megfelelően• Tanácsok kezdőknek feszített és kent lánc elszakadhat, ez növeli a visszaütés kockázatát. Mielött először vágna fát

- Tartsa szárazon, tisztán, zsír- és olajmentesen a mar-ezen típusú szerszám használatára vonatkozó betanításon kolatokat A zsíros, olajos markolat síkos, ezért a szerszám részt venni; feletti uralom elvesztését okozhatja. – a jelen használati utasításban feltüntetett biztonsági figyel-

- Kizárólag fa vágására használja. Ne használja a lánc-meztetéseketés használatiútmutatásokat gondosan elolvasni; fűrészt a rendeltetésszerűtől eltérő használatra. Példáulégy a talajon lévő, vagy fűrészbakon rögzített fatönkön ne használja a láncfűrészt műanyag, építési anyagok, gyakorolni, hogy megfelelő jártasságot szerezzen a gép haszvagy egyéb, nem fa anyagok vágására. A láncfűrészneknálata, és a legcélszerübb vágási technikák tekintetében. a rendeltetésszerűtől eltérő használata veszélyes helyzete-

4. A GÉP ÖSSZESZERELÉSE

A CSOMAG TARTALMA

A gép csomagjának tartalma:

• motor egység,
• vezetőlemez,
• lánc,
• vezetőlemez védőtok,
• készletet és a dokumentumokat tartalmazó tasak.

FONTOS

mezzel és lánccal, illetve üres olajtartállyal szállít- juk.

FIGYELEM!

! FIGYELEM! A gép kicsomagolását és – Al összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával. – Ta

A csomagolóanyagok selejtezését mindig a helyi hatályos előírásoknak megfelelően kell elvégezni.

• A vezetőlemez (2) felszereléséhez helyezze a horonyba a menetes szöget, tolja a vezetőlemezt a géptest hátsó része felé, és tekerje a láncot a hú fogaskerék köré (3. ábra).
• Ellenőrizze, hogy a láncfeszítő csap (3) megfelelően legyen a vezetőlemez (4. ábra) megfelelő furatába illesztve; ellenkező esetben egy csak. varhúzó segítségével állítson megfelelően a láncfeszítő csavarján (4) a csap teljes beillesztéséig (5. ábra).

Helyezze vissza a védőburkolatot a csavaranya (1) meghúzása nélkül.

• Állítson megfelelően a láncfeszítő csavaron (4), amíg a lánc helyes feszültségét be nem állítja (5. ábra).
• Tartsa felemelve a vezetőlemezt, és húzza meg e- jól a védőburkolat csavaranyáját (1) a csomag- ban található kulcs segítségével, és szerelje vissza a gumi védőelemet (1a) (6. ábra).

A VEZETÓLEMEZ ÉS

A LÁNC ÖSSZESZERELÉSE

FIGYELEM!

FIGYELEM! Használjon mindig erős munkakesztyűt, amikor a vezetőlemezhez és a lánchoz nyúl. Fordítson maximális figyelmet a vezetőlemez és lánc felszerelésére, hogy ne kockáztassa a gép biztonságát és hatékony-ságát; kétség esetén lépjen kapcsolatba Vis-zonteladójával.

Mielött felszerelné a vezetőlemezt, győződjön meg arról, hogy a láncfék ne legyen kinyomva; ez akkor érhető el, amikor az elülső kézvédő teljesen hátra van húzva a géptest felé.

FIGYELEM!

FIGYELEM! Győződjön meg arról, hogy a gép ne legyen áram alatt!

• SZABVÁNYOS LÁNCFESZÍTŐVEL RENDELKEZŐ GÉPEK
• Távolítsa el a gumi véőelemet (1a), csavarozza ki az anyát (1), majd távolítsa el a védőburkolatot, hogy a fogaskerékhez és a vezetőlemez-tartóhoz férjen (1. ábra).
• Szerelje a láncot a vezetőlemezre ügyelve a megA vezetőlemezt felemelve tartva, szorítsa meg felelő haladási irány betartására. Ha a vezetőle- erősen a gombot (11) (6a. ábra). mez csúcsa rendelkezik előtét fogaskerékkel, ügyeljen arra, hogy a láncszemek megfelelően illeszkedjenek a fogaskerék üregeibe.
  Állítson megfelelően a gyűrűn (12), amíg el nem éri a lánc helyes feszítettségét (5a. ábra).

• GYORS LÁNCFESZÍTÓVEL RENDELKEZŐ GÉPEK

Csavarozza ki a gombot (11), majd távolítsa el a védőburkolatot, hogy a fogaskerékhez és a vezetőlemez-tartóhoz férjen (1a. ábra).
- Szerelje a láncot a vezetőlemezre ügyelve a megfelelő haladási irány betartására. Ha a vezetőlemez csúcsa rendelkezik előtét fogaskerékkel, g ügyeljen arra, hogy a láncszemek megfelelően ilkor leszkedjenek a fogaskerék üregeibe.
- A vezetőlemez (2) felszereléséhez helyezze a horonyba a menetes szöget, tolja a vezetőlemezt a géptest hátsó része felé, és tekerje a láncot a hú fogaskerék köré (3. ábra).
- Helyezze vissza a burkolatot a gomb (11) rögzítése nélkül. Ellenőrizze, hogy a láncfeszítő csap (3) megfelelően legyen a rúd (4. ábra) megfelelő furatába illesztve; ellenkező esetben állítson megfelelően a láncfeszítő gyűrűjén (12) a csap teljes beillesztéséig (5a. ábra).

5. MUNKÁRA TÖRTÉNÓ ELÓKÉSZÜLET

1. A GÉP ELLENÓRZÉSE

FIGYELEM!

Győződjön meg arról, hogy

a gép ne legyen áram alatt!

hogy meggyőződjön arról, hogy elég könnyen gör- dül-e.

• GYORS LÁNCFESZÍTÓVEL RENDELKEZŐ GÉPEK

Mielött munkába kezdene:

- ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megfelel-e az „Azonosító címkén”-(1. - 10.8. fejezet) feltüntetett értékeknek.

"- Lazítsa meg a gombot (11). (5. ábra).

- Állítson megfelelően a gyűrűn (12), amíg el nem éri a lánc helyes feszítettségét (5a. ábra).

- A vezetőlemezt felemelve tartva, szorítsa meg

- ellenőrizze, hogy nincsenek-e kilazult csavarok a gépen és a vezetőlemezen;

– ellenőrizze, hogy a lánc jól feszített legyen, és ne erősen a gombot (11) (6a. ábra). legyenek rajta károsodásra utaló jelek;

- ellenőrizze, hogy a gép markolatai és védőrészei A feszítettség akkor megfelelő, ha a lánc vezetőletiszták és szárazak legyenek, megfelelően le- mez felénél történő megfogásával a láncszemek nem gyenek felszerelve és erősena gépre legyenekrögnagyják el a vezetőt (7. ábra). zítve;

- ellenőrizze a láncfék hatékonyságát; A fék kiengedéséhez tartsa nyomva a kapcsolót és

– ellenőrizze, hogy a kapcsoló kar és a biztonságia biztonsági nyomógombot, majd – egy csavarhúzó nyomógomb szabadon, erőltetés nélkül tudjon msegítségével – futtassa a láncot a vezetők mentén, zogni, valamint hogy elengedésüket követően au hogy meggyőződjön arról, hogy elég könnyen gör- tomatikusan és gyorsan visszatérjenek semleges dül-e. helyzetükbe;

- ellenőrizze, hogy a kapcsoló kar rögzített helyzetben kell marad-e, ha nem nyomják meg a tonsági nyomógombot;

i3. A LÁNCFÉK ELLENŐRZÉSE

– ellenőrizze, hogy a léghűtésjáratait nem torlaszoljá: a gép dupla fékezőrendszerrel van felszerelve, e el fűrészpor, vagy törmelék; mely két helyzetben avatkozik be:

– ellenőrizze, hogy a tápvezeték és a hosszabbító nem sérült-e;

- ellenőrizze, hogy a lánc olajszintje ne süllyedjen a «MIN» jelzés alá, és ha szükséges, töltse fel, ú hogy az olajszint kb. 1 cm-re legyen a nyílás szélétől.

a) Amikor elengedik a kapcsolókart, automati- kusan működésbe lép egy fék, mely lelassítja és , úgynegállítja a lánc mozgását, abból a célból, hogy zé- megelőzze a kikapcsolt gépnél tovább mozgó lánc okozta a sérülésveszélyt.

b) Amikor a munka során a vezetőlemez hegyének rendellenes érintkezése miatt a gép visszaüt és erőteljesen felfelé mozdul, és emiatt a gépkezelő keze az elülső védelem felé csapódik. Ebben az esetben a fék hatása leblokkolja a lánc mozgását és a kioldásához kézzel kell kikapcsolni.

2. LÁNC FESZÍTETTSÉGÉNEK ELLENÓRZÉSE

FIGYELEM!

Győződjön meg arról, hogy

a gép ne legyen áram alatt!

• SZABVÁNYOS LÁNCFESZÍTŐVEL RENDELKEZŐ GÉPEK

• Lazítsa ki a védőburkolat csavaranyáját a készletben található kulcs segítségével (5. ábra).
• Allítson megfelelően a láncfeszítő csavaron (4), amíg a lánc helyes feszítettségét be nem állítja ábra).
• Tartsa felemelve a vezetőlemezt, és húzza megjól a védöburkolat csavaranyáját a csomagban lálható kulcs segítségével (6. ábra).

A feszítettség akkor megfelelő, ha a lánc vezetőle- mez felénél történő megfogásával a láncszemek ne hagyják el a vezetőt (7. ábra).

A fék kiengedéséhez tartsa nyomva a kapcsolót és

a biztonsági nyomógombot, majd – egy csavarhúzóA láncnak azonnal le kell állnia, amint a fék műkösegítségével – futtassa a láncot a vezetők mentén,désbe lép.

Ez a fék kézzel is működésbe hozható az elülső védőrész előre tolásával. A fék szabaddá tételéhez húzza az elülső védőrészt a markolat felé egészen addig, amíg a kattanást nem hallja.

A fék hatékonyságának ellenőrzéséhez az alábbiak szükségesek:

- Indítsa el a motort úgy, hogy a gépet az elülső ma kolatnál fogja meg, és a hüvelykujjával előre - nyomja az elülső kézvédőt a vezetőlemez irányába. emAmikor a fék működésbe lép engedje el a kapcsoló kart.

FIGYELEM!

Ne használja a gépet, ha a

láncfék nem működik megfelelően, hanem lépjen kapcsolatba Viszonteladójával a szükséges ellenőrzések céljából.

- Az elektromos vezetékekhez nyúlni, és azokat csatlakoztatni csak szárazon lehet.

- A csatlakozóaljzat vagy a vezeték soha ne érintkezzen nedves felülettel (pocsolya vagy nedves föld).

4. LÁNC KENÓANYAG

FONTOS

Kizárólag motorfűrészhez

való olajat vagy motorfűrészhez való tapadó kenő-olajat használjon. Ne használjon szennyeződéseket tartalmazó olajat, hogy ne tömítse el a tartály rójét, valamint hogy elkerülje az olajszivattyú helyrehozhatatlan károsítását.

A hosszabbító vezetékek minőségének meg kell felelnie legalább a H07RN-F vagy H07VV-F típusnak, minimális keresztmetszete 1,5 mmajánlott maximális hossza 30 m.

Munka közben ne tartsa összetekerve a hosszabbítót, hogy fel ne melegedjen.

FONTOS

A lánc kenéséhez való olaj bi

ológiailag lebontható. Ásványi olaj, vagy motorolaj használata rendkívül környezetszennyező.

A jó minőségű olaj használata alapvető feltétele a vágószervek hatékony kenésének. Az alacsony minőségű olaj kockáztatja a megfelelő kenést és csökkenti a lánc, illetve a vágólemez élettartamát.

VESZÉLY!

Bármilyen elektromos ké-

szülék bekötését képzett villanyszerelőnek kell elvégeznie a hatályos jogszabályoknak megfelelően. A nem megfelelően kivitelezett bekötés súlyos személyi sérüléseket idézhet elő, akár halált is okozhat.

FONTOS

A gép minden használata

előtt mindig ajánlott ellenőrizni az olajszintet és fel- tölteni a töltönyílás peremétől kb. 1 cm-ig. A lánc szintje ne süllyedjen a «MIN» jelzés alá.

VESZÉLY!

30 mA-nél nem magasabb

áramon kioldó differenciálkapcsolón (RCD - Residual Current Device) keresztül táplálja a ké- szüléket.

5. ELEKTROMOS CSATLAKOZTATÁSOK

VESZÉLY!

A nedvesség és az elekt-össze.

FONTOS

A tápáramellátás megszaka-

dása elkerülhető, ha betartja az alábbiakat:

- ellenőrizze, hogy az elektromos hálózat összteljesítménye megfelelő-e;

- csatlakoztassa a gépet egy megfelelő áramerős- séget biztosító dugaljhoz;

- kerülje az egyéb nagyfogyasztású elektromos készülékek egyidejű használatát.

6. MOTOR INDÍTÁS - LEÁLLÍTÁS

A MOTOR INDÍTÁSA (12. Ábra)

A motor indítása elött:

- Csatlakoztassa a hosszabbítót (1) a hátsó mar- kolaton kialakított vezetéktartóhoz.

- ELŐSZÖR a tápvezeték dugóját (2) csatlakoztassa a hosszabbítóhoz (3), és UTÁNA a hosz szabbítót a csatlakozóaljzathoz (4).

- Távolítsa el a védőtokot.

– Győződjön meg arról, hogy a vezetőlemez ne érjen a talajhoz, vagy más tárgyakhoz.

A motor indításához (12. Ábra):

1. Kapcsolja ki a láncféket (5) (húzza az első kézvédőt az első markolat felé).

2. Fogja meg két kézzel erősen a gépet.

3. Nyomja meg a biztonsági nyomógombot (5), és kapcsolja be a kapcsolóval (7).

MEGJEGYZÉS

Amennyiben felengedi a nsági gomb kienged, és a mo-

FIGYELEM!

A lánc leállása a motor ki-

kapcsolása után egy másodpercet vehet igénybe.

MOTOR LEÁLLÍTÁS

A motor leállításához:

- Engedje fel a kapcsolót (7).

- ELÖSZÖR a hosszabbítót (3) húzza ki a csatlakozóaljzatból (4), és UTÁNA a gép tápvezetékét (2) a hosszabbítóból (3).

7. A GÉP HASZNÁLATA

FIGYELEM! ga érdekében:

Az Ön és mások biztonsá-

1) Ne használja a gépet ha előtte nem olvas-ta el figyelmesen a használati utasítást. Is-merje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását.
2) A gépet rendeltetésének megfelelően, azaz a "vezetőlemez hosszával arányos méretű fák kivágására, feldarabolására és gallyazására" vagy hasonló jellemzőkkel rendelkező fa tágyak vágására használhatja. Bármílyen más használat veszélyes lehet és a gép károsodásához vezethet csakúgy, mint a jelen használati utasításban kifejezetten nem említett alkatrészek használata. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):
- sövények igazítása;
- vésés-faragás;
- raklapok, ládák és csomagolóanyagok darabolása;
- bútorok vagy bármilyen egyéb, szegeket, csavarokat vagy bármilyen típusú fém elemet tartalmazó tárgyak darabolása;
- mészárosmunkák végzése;
- a gép használata tárgyak emeléséhez, helyváltoztatásához vagy feldarabolásához;
- a gép használata fix tartóelemekhez rög zítve.

3) Ne feledje, hogy a gép kezelője vagy has nálója felelős a más személyeket ért bal- esetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért.

4) Hordjon megfelelő öltözéket munka közben. Viszonteladója felvilágosítást tud nyújtani a legmegfelelőbb balesetvédelmi eszközök tekintetében, melyek alkalmasak a munkavégzés alatti biztonságának garantálására. Használjon rezgéscsökkentő kesztyűt. Valamennyi fent említett óvintézkedés sem garantálja azonban a Raynaud jelenség vagy a kéztőalagút szindróma veszélyének megelőzését. Azoknak a személyeknek, akik hosszú időn keresztül használják ezt a gépet, ajánlatos megfelelő időközönként el-lenőriztetni a kezük és ujjaik állapotát. Amennyiben a fenti tünetek bármelyikét tapasztalja, azonnal forduljon orvoshoz.

5) Kizárólag nappal vagy jó világítás mellett dolgozzon.

6) Fordítson maximális figyelmet fémkerítések közelében történő munkavégzéskor.

7) Ügyeljen arra, hogy a fűrész ne érjen az elektromos vezetékhez. Használja a vezetéktartót, hogy elkerülje a hosszabbító vé-

letlen kihúzását a csatlakozóaljzatból, az ugyanakkor elősegíti a vezeték helyes csatlakozását az aljzathoz is. Soha ne nyúljon rosszul szigetelt, feszültség alatt levő vezetékhez! Amennyiben használat közben a hosszabbító megsérül, ne nyúljon a vezetékhez, és haladéktalanul húzza ki az elektromos hálózatból.

8) Ügyeljen arra, hogy ne ütközzön erősen a vezetőlemezzel idegen tárgyaknak és figyeljen a lánc haladása által esetlegesen okozott tárgyak kidobására.

Állítsa le a motort, és húzza ki a gépet:

• minden egyes alkalommal, amikor a gépet örizetlenül hagyja;
• a gép ellenőrzése, tisztítása előtt, vagy mi-előtt azon valamilyen munkálatot végez;
• idegen test hozzáütődésekor. Ellenőrizze le, hogy történt-e kár, rongálódás a gépen, és végezze el a szükséges javításokat mielőtt újból használatba venné a gépet;
• amennyiben a gép rendellenes módon vibrálni kezd (Azonnal derítse ki a vibrálás okát, és küszöbölje ki, illetve keressen fel egy szakszervizt).
• amikor a gépet nem használja.

FONTOS

Tartsa mindig szem előtt,

hogy egy nem megfelelően használt elektromos fűrész másokat zavarhat, és a környezetre gyakorolt hatása is jelentős lehet.

Mások és környezete tiszteletben tartása érdekében:

• Kerülje a gép használatát olyan környezetben és a nap azon időszakában, ahol és amikor ez má- sokat zavarhat.
• Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően.
• Szigorúan kövesse a helyi előírásokat az olaj, el- romlott alkatrészek, vagy bármilyen, a környezetet jelentősen szennyező anyag tekintetében.
• Munkavégzés közben egy bizonyos mennyisé- a gű, a lánc kenéséhez szükséges olaj kerül a kör- nyezetbe. Ezért csak kifejezetten e célból kapható biológiailag lebontható olajat használjon.
• A tüzveszély elkerülése érdekében ne hagyja a meleg motorú gépet levelek között, vagy a száraz füben.

FIGYELEM!

A gép fakivágáshoz és

gallyazáshoz történő használata különleges ki- képzést igényel.

1. MUNKA KÖZBEN VÉGEZENDŐ ELLENŐRZÉSEK

• A lánc feszítettségének ellenőrzése

Munka közben a lánc fokozatosan meghosszab-bodik, ezért gyakran kell a feszítettségét ellenőrizi

2. HASZNÁLATI MÓDOZAT ÉS VÁGÁSI TECHNIKÁK

Mielött először vágna fát vagy gallyazna, célszerű egy a talajon lévő, vagy fűrészbakon rögzített fatönkön gyakorolni, hogy megfelelő jártasságot szemezzen a gép használata, és a legcélszerűbb vágási technikák tekintetében.

FONTOS

ban (vagy láncsere után) az ellenőrzést gyakrabban kell elvégezni, a lánc beállítódása miatt.

FIGYELEM! mindig két kézzel

Munka közben a gépet erősen kell tartani.

FIGYELEM!

FIGYELEM! Ne dolgozzon kilazult láncal, hogy ne idézzen elő veszélyhelyzeteket a esetben, ha a lánc a vezetőkről levetődik.

FIGYELEM!

Azonnal állítsa le a motort, a lánc elakad. Ügyeljen min- (kickback), mely akkor kö- sa vezetőlemez akadálynak üt-

A lánc feszítettségének beállításához, az 5.2. fejezetben feltüntetetteknek megfelelően járjon el.

- Az olaj áramlásának ellenőrzése

FONTOS

zás nélkül! Az olaj szintje a tartályban az átlátszó szintjelzőn keresztül látható. A gép minden használatakor győződjön meg arról, hogy feltöltötte-e az olajtartályt.

- Favágás

- Amikor két vagy több személy egyidőben végez feldarabolást és favágást, ezeket a műveleteket egymástól a kivágott fa magasságának kétszeresével egyenlő távolságra kell végezniük. A fa kivágásakor ügyeljen arra, hogy ne veszélyeztesse személyek és elektromos vezetékek épsegét, és ne okozzon semmilyen anyagi kárt. - Az Amennyiben a fa hálózati elektromos vezetékhez ért, azonnal értesítse a hálózatért felelős szolgáltató vállalatot. - A láncfűrész kezelője álljon a kivágandó fa várható kidőlésének illetve legurulásának helyéhez képesti felső területen.

FIGYELEM!

a lemez és a lánc jól helyezkedjen el, amikorolaj áramlását ellenőrzi.

Indítsa el a motort, és ellenőrizze, hogy a láncolaj az ábrán látható módon szétoszlott-e (13. ábra).

az favágás megkezdése előtt gondoskodjon egy akadálymentes menekülési útvonalról. A menekülési útvonal a fa várható dőlésirányához képest átlósan hátra vezessen, a 15. ábra szerint. Mielőtt kivágná a fát, vegye figyelembe a fa természetes hajlásszögét, a szél irányát, és figyelje meg, hogy melyik oldalán nagyobbak az ágak, és ennek alapján állapítsa meg, hogyan fog kidőln a fa. Távolítsa el a fáról a szennyeződést, a köveket, a kéregdarabokat, szögeket, fémtárgyakat és huzalokat.

- Leállítás a munka alatt (Csak C 2.2 E/ET-SE 2216 / 2216 Q - A 220 EQ esetében)

Ez a gépet megszakító védi a túláramtól. Amenynyiben a lánc megakad (például a vágóeszköz leblokkolása, a lánc fogainak szennyeződése vagy vágási túlterhelés miatt), az elektromos fűrész vé-•delme céljából a túláramvédő megszakító automatikusan megszakítja az áramellátást. V

• Dőlésirányító vágás

Végezze el a fa átmérőjének 1/3 részén a döntésirányító vágást a dőlési irányra merőlegesen, a 16. ábra szerint.

FONTOS

zik be, amikor a kioldási áram meghaladja a 30-3 A-t, a visszaállítást kézileg kell elvégezni az erre gáló gomb (1.15) megnyomásával a teljes kihülés után 30 másodperccel.

35lőször végezze el az alsó vízszintes vágást. szol- Ezzel megelőzheti, hogy a fogaslánc vagy a vezetőlemez beszoruljon a második vágás során.

• Hátulsó vágás a fa kidöntéséhez

• Legalább 50 mm-rel magasabban a döntésirányító vízszintes vágás felett végezze el a hátul- só oldalon a vágást a fa kidöntéséhez, a 16. ábr szerint. A hátulsó vágás a fa kidöntéséhez legyer párhuzamos a döntésirányító vágással. A hátulsó vágása fakidöntéséhez úgy ejtse, hogy elegendő törzsbetét maradjon a fa megtartására. Ez a törzs betét akadályozza meg, hogy a fa elcsavarodjon és rossz irányba döljön. Ne vágja át a törzs-betétet.
• Amikor a vágás közelít a törzsbetéthez, a fa dólni kezd. Ha fennáll annak a kockázata, hogy a fa nem a kívánt irányba dől, vagy hátrahajolva megnyomja a fogasláncot, akkor álljon le a vágással, mielőtt a hátulsó vágás a fa kidöntéséhez elkészülne, és fa, műanyag vagy alumínium ékek alkalmazásával tágítsa ki a vágást és -döntse a fát a kívánt irányba.
• Amikor a fa dölni kezd, vegye ki a vágásból a láncfűrészt, állítsa le a motort, tegye a földre a fűrészt és távolodjon el az előkészített menekülés útvonalon. Legyen óvatos: ügyeljen fáról leeső ágakra, és vigyázzon, hova lép.

- Amikor a törzs mindkét végére támaszkodik a 18C ábra szerint, a felső részen kell elvégezni az átmérő 1/3-ának bevágását (felső darabolás). Fe- jezze be a vágást alulról, a fennmaradó 2/3 alsó ábrárabolásával érje el az első vágást.

A fatörzs felvágását a tartószeg használata könnyíti (18D. ábra).

• Helyezze a tartószeget a fatörzsbe nyomást gyakorolva rá, majd pedig végezzen íves mozgást a géppel, hogy a vezetőlemez a fába hatolhasson.
• Ismételje meg többször a műveletet, ha szükséges változtasson a tartószeg támasztópontján.

- Amikor lejtön darabol egy fatörzset, mindig a törzs felett álljon, a 19. ábra szerint. A müvelet során amikor majdnem kész a vágás, enyhítsen a fűrész nyomásán anélkül, hogy lazítana a fűrész mar- léskolatának fogásán, ezzel megőrizheti a szerszám feletti uralmat. Akadályozza meg, hogy a fűrész a talajhoz érjen.

• Gallyazás

Amikor végzett a vágással, várjon, míg a láncfűrész le nem áll, mielőtt arrébb tenné. Mindig kapcsolja

A gallyazás a kidöntött fa ágainak levágását jelenki. a motort, amikor az egyik fától a másikhoz megy.

A gallyazáskor hagyja meg az alsó nagyobb ágakat, melyek a törzset a talajon megtartják. A kisebb ágakat egy vágással nyesse le a 17. ábra szerint.

A terhelés alatt levő feszülőágakat alulról felfelé ja le, ezzel elkerülhető a láncfűrész meghajlása.

vág-A MUNKA BEFEJEZÉSE

A munka befejeztével:

FIGYELEM!

Fordítson figyelmet a gally

talajra támaszkodó pontjaira, arra a lehetőségre, hogy esetleg feszülnek, az irányra, melyet a gally vehet fel vágás közben, és a f. lehetséges instabilitására, a gally levágását követően.

- Állítsa le a motort az előzőekben feltüntetetteknek megfelelően (6. fejezet).

fa Várja meg a lánc leállását és hagyja kihülni a gé-ö- pet.

• Távolítson el a láncról minden fűrészpor- és olajlerakódást.
• Amennyiben erősen szennyezett vagy gyantásodott, szerelje le a láncot és áztassa néhány órá
• át speciális tisztítószerben. Ezután öblítse le tiszta vízzel és kezelje rozsdásodásgátló sprayvel, majd szerelje vissza a fűrészre.
• Szerelje fel a lemezvédőt, mielőtt elraktározza a gépet.

• A törzs darabolása

A törzs darabolása rönkökre való vágását jelenti. Fontos, hogy lába szilárdan támaszkodjon a talajra és testsúlyával mindkét lábára egyenlően nehezedjen. Ha lehetséges, emelje meg a törzset ágak, törzsek vagy rönkök segítségével. Kövesse az alábbi egyszerű utasításokat a vágás megkönynyítése céljából.

FIGYELEM!

Hagyja kihúlni a motort, mi- nol elhelyezné. Tűzesetek el-

kerülése végett távolítsa el a fűrészpor ma- adványát, az ágakat, a leveleket illetve a fe- lesleges kenőanyagot a gépből. Ne hagyja a fa- avágás melléktermékeit tartalmazó tárolóedé- nyeket zárt helyiségekben!

• Amikor a törzs teljes hosszára támaszkodik a 1 ábra szerint, felülről kell vágni (felső darabolás)
• Amikor a törzs csak az egyik végére támaszko dik a 18B ábra szerint, az alsó részen kell elv gezni az átmérő 1/3-ának bevágását (alsó darabolás). Ezután vágja le a rönköt úgy, hogy a sö darabolással eléri az első vágást.

8. KARBANTARTÁS ÉS TÁROLÁS

FIGYELEM! sága érdekében:

Az Ön és mások bizton-

• A megfelelő karbantartás alapvető fontossággal bír a gép eredeti hatékonyságának és használati biztonságának hosszú időn keresztüli megőrzése tekintetében.
• A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzem biztos legyen.
• Soha ne használja a gépet kopott vagy sé- rült alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti gyári új alkatré- szekre cserélje le.
• Csak eredeti cserealkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és a biztonságot is szélyeztetik.

FIGYELEM! alatt:

A karbantartási műveletek

• Húzza ki a gépet!

- Használjon védőkesztyűt a vezetőlemezt és Az élezés akkor szükséges amikor: a láncot érintő műveletek végzése közben.

- Hagyja fenn a vezetőlemez védőtokot, ki- • A fűrészpor a por állagához hasonlít.
véve ha magán a vezetőlemezen, vagy a lán-Nagyobb erőkifejés szükséges a vágáshoz.
con kell valamilyen műveltet végeznie. • A vágás nem egyenes vonalú.

- Gondoskodjon arról, hogy ne kerüljön a kör- Nő a vibrálás. nyezetébe olaj vagy más szennyezó anyag.

Ellenőrizze gyakran a csap állapotát, és ha sérült, gondoskodjon a cseréjéről.

5. RÖGZÍTÉSEK

Megfelelő időközönként ellenőrizze, hogy valamennyi csavar és csavaranya jól meg legyen -húzva, valamint, hogy a markolatok megfelelően legyenek rögzítve.

6. A LÁNC ÉLEZÉSE

FIGYELEM!

FIGYELEM! Biztonsági és hatékony-sági okokból nagyon fontos, hogy a vágó- zervek élesek legyenek. Valamennyi a láncot és a vezetőlemezt érintő munkaművelet sajátos szakértelmet igényel, a munka megfe- lelő kivitelezéséhez szükséges különleges szerszámokon túl; biztonsági okokból lépjen kapcsolatba Viszonteladójával.

1. MOTOR HÚTÉSE

A motor túlmelegedésének és károsodásának el- lamennyi vágóél tekintetében. kerülése érdekében a hűtőlevegő rácsait mindig tisztán és fűrészportól, valamint hulladékoktól men-A láncot ki kell cserélni amikor: tesen kell tartani.

2. LÁNCFÉK

Ellenőrizze gyakran a láncfék hatékonyságát.

Az élezési műveletet egy szakosodott szervizközpont megfelelő, e célt szolgáló berendezésekkel tudja az élezést elvégezni, melyek minimális anyag eltávolítást, és egyenletes élezést biztosítanak valamennyi vágóél tekintetében.

• A vágóél hossza 5 mm-re, vagy annál kisebbre csökken;
• a láncszemek játéka a szegecseken túl nagy.

3. LÁNC FOGASKERÉK (20. ábra)

Ellenőrizze gyakran a fogaskerék állapotát, és cse-rélje ki amikor a kopása meghaladja a 0,5 mm-t. E

Ne helyezzen fel új láncot kopott fogaskerékre, vagy fordítva.

4. LÁNCLEÁLLÍTÓ CSAP

Ez a csap egy fontos biztonsági elem, mivel megakadályozza a lánc ellenőrizetlen mozgását szakadás, vagy kilazulás esetén.

7. AZ OLAJTARTÁLY KIÜRÍTÉSE ÉS LEERESZTÉSE (Csak akkor, ha biológiai olajat alkalmaznak a lánchoz)

Egyes biológiai olajtípusok bizonyos használati idő után lerakódásokat, kérget képeznek.

Ebben az esetben a gép huzamosabb ideig való üzemen kívüli helyezése előtt:

• szerelje le a láncot és a vezetőlemezt; g- ürítse ki a tartályból az üzemanyagot;
• töltsön a tartályba speciális tisztítófolyadékot kb. a maximális szint feléig;

- zárja vissza a tartály dugóját és addig üzemeltesse a gépet, amíg a tisztítószer teljesen ki nem ürül belőle.

Ne felejtse el újratölteni olajjal a gépet a követke használat előtt.

8. A VEZETÓLEMEZ KARBANTARTÁSA (21. ábra)

A vezetőlemez aszimmetrikus kopásának elkerülése érdekében célszerű azt megfelelő időközönként megfordítani.

A vezetőlemez hatékonyságának megőrzéséhez:

• Zsírozza be az elötét fogaskerék (ha van) csapágyait megfelelő kenőpréssel.
• Tisztítsa meg a vezetőlemez vájatát a megfelel vakarókéssel.
• Tisztítsa meg a kenőnyílásokat.
• Egy lapos reszelővel távolítsa el a sorját az egyes szélekről és a vezetők közötti esetleges szintkülönbségeket egyenlítse ki.

9. ELEKTROMOS VEZETÉKEK

FIGYELEM!

Rendszeresen vizsgálja

felül az elektromos vezetékek állapotát. Minőségromlás illetve a szigetelés sérülése esetén cserélje ki azokat.

Ha a gép elektromos vezetéke sérült, azt kizárólag eredeti cserevezetékkel szabad helyettesíteni, a cserét a viszonteladó vagy felhatalmazott szerviz végezze el.

10. RENDKÍVÜLI BEAVATKOZÁSOK

Minden, a jelen használati utasításban fel nem tün- detett karbantartási műveletet kizárólag a Viszon- teladó végezhet.

Nem megfelelő mühelyekben, vagy nem szakember által végzett müveletek a garancia bármely formájának elévülését vonják maguk után.

A vezetőlemezt ki kell cserélni amikor:

- a vájat mélysége kisebb a láncszemek magas- ságánál (melyeknek soha nem szabad az aljára érniük);

- a vezető belső fala annyira el van kopva, hogygoktól védetten és megfelelően felhelyezett védő-a láncot oldalra dönti. tokkal kell tárolni.

9. PROBLÉMÁK ÉS MEGOLDÁSOK

FONTOS

A jelen Használati útmutató-

ban található tudnivalók figyelmes elolvasása révén megfelelő ismeretekre tehet szert a gépre vonatkozóan, az alábbi tanácsok pedig a leggyakoribb működési rendellenességek felismerését és megoldását segítik. Minden más rendellenesség vagy probléma esetében forduljon a műszaki szervizszolgálathoz.

• A gép nem indul be:

• ellenőrizze, hogy van-e áram a hálózati dugaljon:
• ellenőrizze, hogy a tápvezeték vagy a hosszabbító ép-e.

• A lánc nem forog:

- ellenőrizze, hogy az elülső védőelem hátrafelé van-e beállítva.

• Nem folyik ki az olaj:

ellenőrizze, hogy van-e olaj a tartályban, és ha szükséges eressze le (8.7).

- Szikrázás:

– forduljon a Viszonteladóhoz és kérje a motor és a kefék ellenőrzését.

9. TARTOZÉKOK

A táblázat tartalmazza az összes lehetséges vezetőlemez-lánc kombináció listáját, a *” szimbólummal jelöltük azokat a tartozékokat, amelyek minden géphez alkalmazhatók.

rul a fentiekből származó mindennemű károk miatti felelősség. Amennyiben kétségei vannak vagy nem ismeri megfelelően az egyes vezetőlemezek és láncok speciális jellemzőit, forduljon a márkakereskedőhöz vagy egy kerti munkákra szakosodott bolthoz.

FIGYELEM!

Felhasználó önálló döntése szerint történik, ezért a felhasználóra há-

Vezetőlemez-lánc kombinációk

Láncosztás	VEZETŐLEMEZ LÁNC				Modell
Hüvelyk	Hossz Hüvelyk / cm	Vájat Szélesség Hüvelyk / mm	Kód Kód		A 180 E C 1.8 E • C 1.8 ET 1814 SE 1814 Q	SE SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 • SE 2016	Q A 220 EQ C 2.2 E • C 2.2 ET SE 2216 Q SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*

Почитуван клиенту,
