PWP 90 A1 POLISHING MACHINE - Brusilnik PARKSIDE - Brezplačna navodila za uporabo

Vrsta izdelka	Orbitalni ekscentrični polirnik
Blagovna znamka	PARKSIDE
Model	PWP 90 A1
Nazivna moč	120 W
Hitrost brez obremenitve	3000 do 6000 vrt/min (nastavljivo)
Premer plošče	90 mm
Napajalna napetost	230 V ~ 50 Hz
Teža	1,2 kg
Mere (D x Š x V)	200 x 120 x 130 mm
Dolžina kabla	2 m
Raven zvočnega tlaka	85 dB(A)
Raven vibracij	2,5 m/s²
Zaščitni razred	II (dvojna izolacija)
Priloženi dodatki	Plošča z ježkom, imbus ključ, 1 polirna kapica, 1 loščilna kapica
Glavne funkcije	Poliranje, loščenje, nanašanje voska
Vzdrževanje in čiščenje	Očistite prezračevalne reže s čopičem, zamenjajte obrabljene ogljike
Varnostna navodila	Nosite zaščitna očala, ne uporabljajte v vlažnem okolju, pred vzdrževanjem izključite iz električnega omrežja
Nadomestni deli in možnost popravila	Ogljiki, plošča z ježkom, stikalo so na voljo kot nadomestni deli
Certifikati	CE, GS

Pogosto zastavljena vprašanja - PWP 90 A1 POLISHING MACHINE PARKSIDE

Kako zamenjati ploščo polirnika?

Izključite napravo, uporabite priloženi imbus ključ za popuščanje vijaka v sredini plošče, nato zamenjajte ploščo. Pred ponovno uporabo trdno privijte vijak.

Kakšna je priporočena hitrost za poliranje?

Za začetno poliranje uporabite hitrost 3000-4000 vrt/min. Za končno loščenje povečajte na 5000-6000 vrt/min. Prilagodite glede na uporabljeni izdelek.

Ali lahko ta polirnik uporabljam na plastiki?

Da, vendar zmanjšajte hitrost na minimum (3000 vrt/min) in uporabite mehko kapico, da preprečite pregrevanje površine.

Kako očistiti prezračevalne reže?

Uporabite suh čopič ali sesalnik z nizko močjo za odstranjevanje prahu. Nikoli ne pihajte s stisnjenim zrakom.

Kaj storiti, če se stroj ne zažene več?

Najprej preverite napajalni kabel in vtičnico. Če je vse v redu, so lahko ogljiki obrabljeni: zamenjajte jih z enakimi ogljiki (ref. Parkside).

Kje najdem nadomestne polirne kapice?

Polirne in loščilne kapice so na voljo v trgovinah Lidl ali na spletu pod referenco Parkside PWP 90 A1.

Ali je ta polirnik primeren za začetnike?

Da, zaradi nastavljive hitrosti in lahkosti je primeren za začetnike. Vedno nosite zaščitna očala in pred uporabo preberite navodila.

Ali lahko polirnik uporabljamo obrnjen?

Ne, zasnovan je za normalno uporabo (plošča obrnjena navzdol). Obrnjena uporaba lahko povzroči pregrevanje motorja.

Kateri vosek uporabiti s tem polirnikom?

Uporabite poseben vosek za avtomobile ali pohištvo, nanesen z mikrovlaknasto kapico. Izogibajte se abrazivnim izdelkom.

Kako zamenjati ogljike?

Izključite napravo, odvijte pokrovčke nosilcev ogljikov na vsaki strani motorja, odstranite stare ogljike in vstavite nove. Privijte pokrovčke nazaj.

NAVODILA ZA UPORABO PWP 90 A1 POLISHING MACHINE PARKSIDE

Pred branjem odpritesslikami in se natoseznanite z vsemi funkcjijami naprave.

CZ

Prid ctenim si otevreite stranu s obrzky a potom se zezname se vsemi funkcempi pristroje.

SK

Splošna varnostna navodila za elektrčno orodje

1. Varnost na delovnem mestu. Stran 31
2. Elektricna varnost.. Stran 31
3. Varnost oseb. Stran 32
4. Skrbno ravnanje in uporaba elektricega orodja Stran 32
   Varnostna navodila za polirne stroje.. Stran 33
   Originalni pribor/dodatne naprave. Stran 33
   Smovserazumeli? Stran 33

Uporaba

Namestitev blazince na polirno plošco. Stran 33
Nanos voska / polirne paste z blazinico iz frorirja. Stran 33
Vklop in nanašanje laka / poliranje Stran 33
Poliranje oz. odstranjevanje s polirno blazinico iz sintetike.. Stran 34

Vzdrzevanje in cišcenje Stran 34

Servis Stran 34
Garancija Stran 34
Odstranjevanje Stran 35
Izjava o skladnosti/Izdellovalec Stran 35
Garancijski list Stran 36

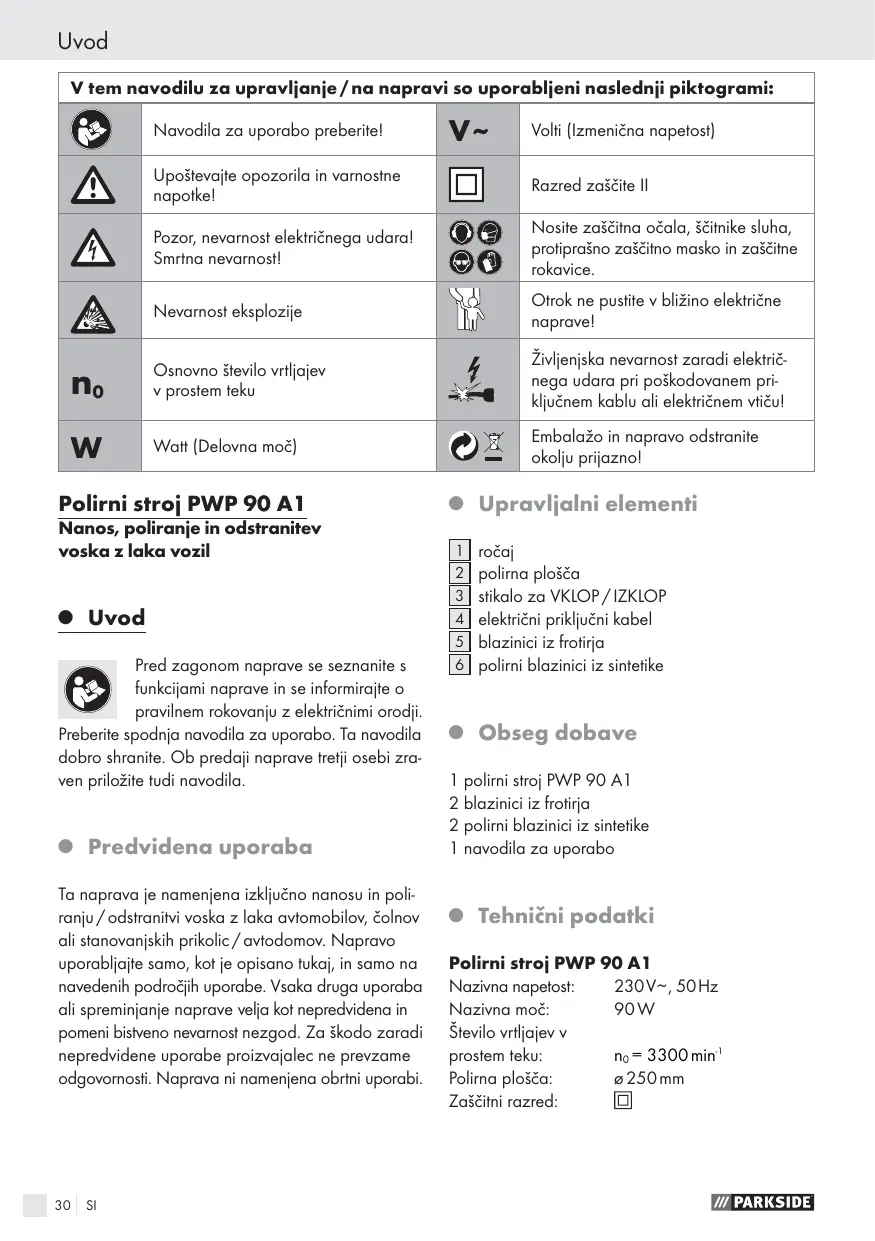

V tem navodilu za upravljanje / na napravi so uporabljeni naslednji piktogrami:
	Navodila za uporabo preberite!	V~	Volti (Izmenična napetost)
	Upoštevajte opozorila in varnostne napotke!		Razred zaščite II
	Pozor, nevarnost električega udara! Smrtna nevarnost!		Nosite zaščitna očala, šcitnike sluha, protiprašno zaščitno masko in zaščitne rokavice.
	Nevarnost eksplozije		Otrok ne pustite v blžino električne naprave!
n0	Osnovno število vrtljajev v prostem teku		Živiljenjska nevarnost zaradi elektrč- nega udara pri poškodovanem pri-ključnem kablu ali elektrčinem vticu!
W	Watt (Delovna moč)		Embalažno in napravo odstranite okolju prijazno!

Polirni stroj PWP 90 A1

Nanos, poliranje in odstranitev voska z laka vozil

Uvod

Pred zagonom naprave se seznanite s
funkcjiji am naprave in se informirajte o
pravilnem rokovanju z elektrichimi orodji.

Preberite spodnja navodila za uporabo. Ta navodila dobro shranite. Ob predaji naprave tretji osebi zraven prilozite tudi navodila.

Predvidena uporaba

Ta naprava je namenjena izključno nanosu in poli- ranju/ odstranitvi voska z laka avtomobilov, cohnov ali stanovanjskih prikolic/ avtodomov. Napravo uporabljaje samo, kot je opisano tukaj, in samo na navedenih področjih uporabe. Vsaka druga uporaba ali spreminjanje naprave velja kot nepredvidena in pomeni bistveno nevarnost nezgod. Za škodo zaradi nepredvidene uporabe proizvajalec ne prevzame odgovornosti. Naprava ni namenjena obrtni uporabi.

Upravljalni elementi

1 rocaj
2 polirna plošča
3 | stikalo za VKLOP/IZKLOP
4 elektrčni prikljucni kabel
5 blazinici iz fotirja
6 polirni blazinici iz sintetike

Obseg dobave

1 polirni stroj PWP 90 A1
2 blazinici iz frohirja
2 polirni blazinici iz sintetike
1 navodila za uporabo

- Tehnični podatki

Polirni stroj PWP 90 A1

Nazivna napetost: 230V ,50Hz

Nazivna moč: 90W

Število vrtlijajev v

prostem teku: n_0 = 3300^-1

Polirna plošca: 250 mm

Zaščitni razred:

Podatki o hrupu in vibracijah:

Izmerjena vrednost za hrup določena v skladu z EN 60745. Raven hrupa elektricnega orodja po A-vrednotenju tipićno znaša:

A OPOZORILO! Nivo nihanja, ki je navenen v teh navodilih, je bil merjen skladno z merilnim postopkom, normiranim po standardu EN 60745, in se ga lahko uporablja zaprimerjavopnaprav. Nivo nihanja se bo spreminjal skladno z uporabo elektricnega orodja in lahko v nekaterih primerih lezi nad vrednostjo, navedeno v teh navodilih. Kadar se elektrico odje redno uporablja na tak naacin, bi.nihajno obremenitev lahko podcenili.

Oporzorilo: Za natančno oceno nihajne obreteni tve med dolocenim delovnim obdobjem je treba upoševati tudiČase, v katerih je naprava izklopljena in sicer teče, vendar pa ni dejansko v uporabi. To lahko nihajno obretenitev preko celotnega Časov- nega obdobija občutno zmanjsa.

Splošna varnostna navodila za elektrčno orodje

A OPOZORILO! Preberite varnostna opozorila in navodila! Neupostevanje varno-stnih opozoril in navodil lahko vodi do povzrocitve elektricnega udara, požara in/ali hudih poskodb.

Vsa varnostna opororila in navodila shranite za uporabo v prihodnje!

V varnostnih navodilih uporabljeni pojem «elektricno orodje« se nanaša na elektricno orodje na omrežni pogon (s kablon za priključitev na omrežje) in na

elektricno orodje na akumulatorski pogon (brez kabela za priključitev na omrežje).

a) Delovno območje naj bo vedno Čisto in dobro osvetljeno. Nered in neosvetljena delovna področja so lahko vzrok za nezgode.
b) Z orodjem ne delajte v okolici, kjer obstaja nevar-nost eksplozije in v kateri se nahajjo vnetljive tekocine, plini ali prah. Elektrna orodja proizvajao iskri- ce, ki bi lahko povzrocile vizig prahu ali pare.
c) Poskrbite, da bodo otroci in druge osebe med uporabo elektricnega orodja dovolj

oddajene od mesta uporabe. Ce vaša pozornost ni v celoti usmerjena na delo, lahko izgubite nadzor nad orodjem.

2. Elektricna varnost

a) Priključni vtč mora ustrezati elektrčni vtčnici. Vtča v nobenem primeru ne smete spreminjiati. Skupaj z ozemljenimi stroji ne uporabljaje dodatnih nastav-kov vtča. Originalen nespremenjen vtč in ustrezna vtčnica zmanjsata tveganje elektrč- nega udara.
b) Preprečite telesni stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Obstaja povečano tveganje elektrčnega udara, če je vašе telo ozemljeno.
c) Preprecite stik orodja z vodo ali vlago. Vdor vode v elektricno orodje poveca tveganje elektricnega udara.
d) Kabla ne uporabljaite za noosenje orodja, za obeisanje orodja ali za vlecenje vtica iz vticnic. Kabel zavarujte pred vrocino, olji, ostrimi robovi ali gibljivim delom orodja. Poškodovani ali zavozlani kabli po-veçajo tveganje elektricega udara.
e) Kadar z elektricnim orodjem delate na prostem, uporabljaje samo elektriche

podaljske, ki so primerni in namenjeni uporabi na prostem. Uporaba elektricnega podaljska, ki je izdelan za uporabo na prostem, zmanjsa tveganje elektricnega udara.

f) Ce se uporabi elektrichega orodja v vlažnem okolju ne da izogniti, uporablajte zašcitno stikalo za okvarni tok.

Uporaba zaščitega stikala za okvarni tok zmanjsa tveganje elektricnega udara.

3. Varnost oseb

a) Ves Čas bodite pozorni, pazite, kaj delate in pri delu z elektrčim orodjem ravnajte razumno. Orodja ne uporabljajte, Če ste utrujeni ali Če ste pod vplivom droge, alkohola ali zdravil.
Trenutek nepozornosti med uporabo orodja lahko povzroci resne poskodbe.
b) Vedno uporabljaite osebno zašcitno opremo in vedno zašcitna očala. Uporaba osebane
zasčitne opreme kot so maska za prah, delovni Čevlji z zasčito proti drsenju,zasčitna Čelada ali zasčita sluha, odvisno od načina uporabe elektrčega orodja, zmanjsuje tveganje na-stanka poskodb.
c) Prepreciite nenameren vklop naprave. Prepriacije se, da je elektricno orodje izklopljeno, preden ga prikljucite na oskrbo s tokom, dvignete ali nosite.
Ce imate pri nosenju naprave prst na stikalu za VKLOP/IZKLOP ali je naprava vklopljena, to lahko vodi do povzrocitve Nesrc.
d) Pred vklopom orodja odstranite vsa orodja, ki jih potrebujete za nastavitve in vse vijačne ključe. Orodje ali ključv vrtečem se delu orodja bi lahko povzročil poškodbe.
e) Izogibaje se abnormalni telesni drz. Skrbite za varno stojisce in pazite na ravnotezje. Na ta naacin lahko napravo, se posebno v nepričakovanih situacijah, bolje kontrolirate.
f) Oblečeni bodite v primerna oblačila. Ne nosite širokih oblačil ali nakita. Poskrbite, da v blizino vrtečih se de

lov stroja ne pridejo lasje, oblačila in rokavice. Ohlapna oblačila, nakit ali dolgi lasje bi se lahko ujeli v premikajće se dele.

g) Kadar je vgrajena oprema za odsesa-vanje ali prestrezanje prahu, se pre-pričaje, da je oprema prikljucena in pravilno uporabljena. Uporaba opreme zmanjsa ogrozanje zaradi prahu.

4. Skrbno ravnanje in uporaba elektricnega orodja

a) Naprave ne preobremenjute. Za vase delo uporablajte za to namenjeno elektricno orodje. Z ustreznim elektricnim orodjem boste v dolocenem obmoćju zmoglj-vosti delali bolje in bolj varno.
b) Ne uporablajte elektricnega orodja, cigar stikalo je defektno. Elektricno orodje, ki se ne da vec vklopiti ali izklopiti, je nevarno in ga je treba dati v popravilo.
c) Preden izvajate nastavitve na napravi, zamenujete dele opreme ali napravo date iz rok, izvlecite elektrichi vtič iz vtičnice. Ti previdnosti ukrepi preprećujejo nenameren zagon elektrčnega orodja. Ti previdnosti ukrepi preprećujejo nenameren zagon naprave.
d) Neuperabljano elektricno orodje hranite zunaj dosega otrok. Osebam, ki z napravo niso beznanjene ali niso prebrale teh navodil, uporabe naprave ne dovolite. Elektrico orodje je nevarno, ce ga uporabljajo neizkušene osebe.
e) Napravo skrbno neguje. Kontroliraj- te, ce premikajovi se deli naprave brezhibno delujejo in se ne zatikajo, ce so deli naprave odlomljeni ali poškodovani, ter da delovanje naprave ni ovirano. Poškodovane dele daj- te pred ponovno uporabo naprave v popravilo. Vzrok za mnoge nesreče je slabo vzdhrževano elektricno orodje.
f) Poskrbite, da Bodies rezalna orodja vedno ostra in cista. Skrbno vzdrujevana rezalna orodja za ostrimi rezili se ne zatikajo in so laze podljiva.

g) Elektrica orodja, dodatno opremo, nastavke itd. uporabljaje v skladu z navodili za uporabo in na način, ki je predpisan posebej za ta specialni tip stroja. Vedno upostevaje delovne goje in vrsto dela, ki gaŽelite opraviti.

Uporaba elektrichni orodij v namene, ki se razlikujejo od namenov, ki jih je predvidel proizvajalec, lahko povzroci nastanek nevar-nih situacij.

Varnostna navodila za polirne stroje

Za preprečitev nevarnosti poskodb in požara in ogrožanje zdravja, ravnajte kot sledi:

Pred cišcenjem ali vzdhrževanjem vedno potegnite elektrčni vtč iz vtčnice.
Pazite na to, da je blazinica zmeraj dobro pri-trjena na polirni plošci.
Ne dotikajte se vrtecih delov! Pred vklopom se prepricaje, da polirna plošča ni blokirana in se lahko zažene brez nevarnosti.
Kontroliraje uporabljene blazinice ter polirno plošco glede brezhibnosti. Počene ali poškodovane polirne plošce/ blazinice takoj zamenjaje.
Polirni stroj vklopite šele, ko polirna plošča leži na povrsini, ki jo nameravate polirati.
Ne uporabljaite brusil; ta bi lahko lak unicila.

Originalni pribor/ dodatne naprave
Uporabljaje samo pribor in dodatne naprave, ki so navedeni v navodilih za uporabo. Uporaba drugih delov ali pri-bora, kot so navedeni v navodilih za uporabo, lahko za vas pomeni nevarnost poškodbe.

Smo vse razumeli?
- Ce ste si zapomnili ta splošna varnostna navodila za elektricne naprave in na podlagi

ustreznih navodil za uporabo poznate vse funkcije in rokovanje s svojo elektricno pripravo, lahko začnete z delom. Kajti ob upostevanju vseh navedb in napotkov proizvajalca bo vase delo najbolj varno.

Uporaba

- Namestitev blazinice na polirno plošć

1. Polirni stroj obrnite, takao da je polirna plošča 2 obrnjena navzgor.
2. Na polirno 5 6 plošco namestite blazinico 2. Pazite, da je blazinica na polirni 5 6 plošci centrirana in se trdno privilega.

- Nanos voska/polirne paste z blazinico iz frotirja

1. Pri nanosu voska uporabljaje izkligno kakovostne izdelke.
   Upostevaje napoike o uporabi, navedene na embalazi.
2. Vosek/polirno pasto nanesite direktno na delovno povrsino blazinice iz frohirja 5
   Vosek/polirno pasto porazdelite tako,da na blazinici iz frohirja 5 dobite vseskozi enakomerno,tanko plast.

Opozorilo: Prevec oska rezultata ne pobolisa, temvec samo otezuje pozneije odstranjevanje plasti.

1. Vosek enakomerno porazdelite do robablazinice iz frohirja 5

Vklop in nanašanje laka/ poliranje

Opozorilo: Lak, ki ga obdelujete, mora biti skrbno ocišen in popolnama suh. Po potrebi uporabite cistilo za lak. Ovisno od obrjenosti in stanja vašega laka boste dobili ustrezne proizvode. Močno oksidirani laki zahtevajo uporabo posebnega cistila. Uporabite kombiniran proizvod (cistilo + vosek).

1. Polirni stroj postavite na povrsino, ki jo namera- vate polirati.

Opozorilo: Naprave še ne vklopite, da preprecite pršenje voska/ polirne paste vse naokoli. Napravo nikajkrat zaporedoma položite na razlčna mesta povrsine za poliranje. Tako dosežete, da se presežni vosek/ polirna pasta še enkrat porazdelita na blazinici iz frotrja oz. na povrsini.

1. Oba rocaja [1] naprave trdno primite v roke in napravo vklopite s pritiskom stikala za VKLOP/ IZKLOP [3] (gleje tudi sl. B).
2. Polirni stroj enakomerno vodite po lakirani povrsini (gleje tudi sl. C).
   Opozorilo: Ne izvajaje pritiska na polirni stroj! Lastna teza naprave kot pritisni tlak med delom popolnama zadosca.
3. Napravo izklopite, preden jo vzamete iz povrsine za poliranje. Pri tem stikalo za VKLOP/ IZKLOP 3 ponovno spustite.
   Kote in vdolbine, ki jih naprava ne doseze, morate naknadno obdelati rocno. Za to uporabite krpo iz frohirja 5, ki ste jo sneli s polirega stroja.

- Poliranje oz. odstranjevanje s polirno blazinico iz sintetike

Opozorilo: Vosek/polirna pasta mora biti dovolj posušena, da je možno izvesti optimalen postopek poliranja. Drugace polirna blazinica še tekoco polituro razmaže.

Sintetično polirno blazinico uporabite pri postopku poliranja oz. odstranjevanja voska.
Pri obdelavi se ravnajte po napotkih za uporabo voska/polirnegasredstva.

Vzdrževanje in cisčenje

A OPOZORILO! NEVARNOST POŠKODB!

Pred vsemi deli na napravi napravo izklopite in potegnite elektrichi nvič iz vtičnice.

POZOR! Pazite na to, da v notranjost naprave ne zaidejo tekocine, to privede do unicenja proizvoda.

Ohišje očistèz rahlo vlžno krpo in po potrebi z blagim Čistilom.
Za ciscenje ohisja nikoli ne uporabljaje bencina, topil ali cristil.
Blazinice očistite z ročnim pranjem v milnici.

Servis

OPOZORILO! Napravo dajte v popravilo samo kvalificiranemu strokovnemu osebju in samo z uporabo originalnih nadomestnih delov. S tem se zagotovi, da varnost naprave ostane ochanjena.
A OPOZORILO! Zamenjavo elektric- nega vtiča ali priključne napeljave ve-dno dajte v delo izdelovalcu naprave ali njegovi sluzbi za pomoč strankam. S tem se zagotovi, da varnost naprave ostane ohranjena.

Garancija

Ta naprava ima 3 leta garancije od datumaknapu. Naprava je bila skrbno izdelana in pred dobavo natancno preverjena. Prosimo, da blagajniški račun shranitekot dokazilo o nakupu. Vprimeru uveljavljanja garancije se po Telefonu obrnite na svojo servisno sluzbo. Samo tak je zagotovljeno brezplačno posiljanje vasega izdelka.

Garancija velja le za napake pri materialu ali izdelavi, ne pa tudi za poskodbe pri transporte, potrošne dele ali za poskodbe lomljivih delov, npr. stikal ali akumulatorjev. Izdelek je namenjen izključno za zasebno in ne za poslovno uporabo.

V primeru zlorabe ali nepravilnega ravnanja, pri uporabi sile ter pri posegih, ki jih ni izvedla naša pooblasčena servisna poslovalnica, garancija preneha veljati. Vasih zakonsikh pravic ta garancija ne omejuje.

Jamstvo ne podalija garancijske dobe. To velja tudi za zamenjane in popravljene dele. Morebitne poskodbe in pomanijklivosti, ki obstajajo ze pri nakupu, je treba javiti takoj po razpakiranju, najpozneje pa dva dni po datumu nakupa.Popravila po preteku garancijske dobe je treba plaacutei.

SI

Birotehnika

Phone: [phone]

Fax: [phone]

e-mail: [e-mail]

Odstranjevanje

Embalaza sestoji iz naravi prijaznih materialov, ki jih lahko odvrzete v lokalne zbiralnike za reciklaranje oppadkov.

Elektricnega orodja ne mecite med hišne opadke!

V skladu z evropsko direktivo 2002/96/EC o starih elektrcinih napravah in njenim izvajanem v narodnem pravu je treba elektrici no orodje zbirati loceno in vrnili v naravi primerno ponovno predelavo.

Vse o moznostih za odstranjevanje odsluzenih naprav boste izvedeli pri vaši občinski ali mestni upravi.

- Izjava o skladnosti/ Izdelovalec(€)

Mi, podjetje Komperna GmbH, za dokunte odgovorna oseba: gospod Felix Becker, Burgstr. 21, D-44867 Bochum, Nemcija, izjavljamo, da je ta izdelek skladen z naslednjimi normativi, normativnimidokumenti in direktivami ES:

Direktiva o strojih (2006/42/EC)

Direktiva ES o nizkonapetostni elektrichi opremi (2006/95/EC)

Elektromagnetna kompatibilnost (2004/108/EC)

1. S tem garancijskim listom jamcimo Komperna GmbH, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne povanja kljivosti in okvare zaradi napak v materialu ali izdelavi oz. po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancijski rok za proizvod je 3 leta od dneva nabave.
3. Kupec je dolžan okvaro javiti pooblašćenemu servisu oz. se informirati o nadaljinh postopkih na zgoraj navedeni telefonski stevilki. Svetujemo vam, da pred tem natancno preberete navodila o sestavi in uporabi izdelka.

4. Kupec je dolžan pooblasčenemu servisu predloži-ti garancijski list in račun, kot potrdilo in dokazilo o nakupu.

5. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

6. Vzroki za okvaro oz. nedelovanje izdelka morajo biti lastnosti stvari same, in ne vzroki, ki so zunaj proizvajalceve oz. prodajalceve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, ce se ni držal prilozhenih navodil za sestavo in uporabo izdelka ali, ce je izdelek kakorkoli spremenjen ali nepravlino vzdrlzevan.
7. Jamčimo servisiranje in rezervne dele za dobo, ki je minimno zahtevana s strani zakonodaje.
8. Obrabni deli oz. potrošni material so izvzeti iz garancije.
9. Vsi potrebni podatki za uveljalanje garancije se nahajajo na dveh locenih dokumentih (garancijski list, račun).

Prodajalec:

Lidl d.o.o.k.d., Žeje pri Komendi 100, SI-1218 Komenda

Uvod

Ucel pouziti Strana 38
Obslužné privky. Strana 38
Rozsah dodávky Strana 38
Technické udaje Strana 38
