BEDIENUNGSANLEITUNG PWP 90 A1 POLISHING MACHINE PARKSIDE

Inhaltsverzeichnis Einleitung Bestimmungsgemäer Gebrauch. Bedienelemente Lieferumfang Technische Daten… Seite 54 Seite 54 Seite 54 Seite 54 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherhei

2. Elektrische Sicherhei

3. Sicherheit von Personen …

4. Verwendung und Behandlung des Elektrowerkzeug

Sicherheitshinweise für Poliermaschinen. Originalzubehër /-zusatzgeräte Alles verstanden? Seite 55 Seite 55 Seite 56 Seite 56 Seite 57 .Seite 57 .Seite 57 Bedienung Haube auf den Polierteller aufsetzen … Wachs-/ Polierpaste auf Frotteehaube auftragen Einschalten und Lack einwachsen / polieren Polieren bzw. Entwachsen mit der Synthetik-Polierhaube.. Seite 58 Seite 58 Seite 58 Seite 58 Wartung und Reinigung… Seite 58 Service. Seite 59 Garantie Seite 59 Entsorgung. Seite 59 .Seite 60 Konformitätserklärung / Hersteller

A1 PARKSIDE DE/AT/CH 53

Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:

Bedienungsanleitung lesent

Volt [Wechselspannung| Warn- und Sicherheitshinweise beachtenl

Schutzklasse Il Vorsicht vor elekrischem Schlagl Lebensgefahrl Tragen Sie einen Gehôrschutz, eine Atem-/ Staubschutzmaske, eine Schutz- brille und Schutzhandschuhe. Explosionsgefahr! Kinder vom Elektrogerät fernhalten! Bemessungs-Leerlaufdrehzahl 4 Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -steckerl Watt (Wirkleistung) Entsorgen Sie Verpackung und Gerät umweligerechtl (OP: Einwachsen, Polieren und Entwachsen von Fahrzeuglacken © Einleitung Machen Sie sich vor der ersten Inbetrieb- nahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie die nachfolgende Bedienungsanleïtung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. © BestimmungsgemäBer Gebrauch Dieses Gerät ist ausschlieBlich zum Einwachsen und Polieren / Entwachsen von Fahrzeuglacken an Autos, Booten oder Wohnwagen /-mobilen bestimmt. Be- nutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäB und birgt erhebliche Unfallgefahren. 54 DE/AT/CH Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmit. © Bedienelemente [1] Handgriff Polierteller EIN-/ AUS-Schalter Netzkabel Frotteehauben [6] Synthetik-Polierhauben © Lieferumfang 1 Poliermaschine PWP 90 A1 2 Frotteehauben 2 Synthetik-Polierhauben 1 Bedienungsanleitung © Technische Daten Poliermaschine PWP 90 A1 Nennspannung: 230V-, 50Hz Nennleistung: 90W 1 PARKSIDE

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge Leerlaufdrehzahl: no = 3300 min! Polierteller: 9 250mm Schutzklasse: (=) Geräusch und Vibrationsinformationen: Messwert für Geräusch ermittelt entsprechend EN 60745. Der Abewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel: 60 dB{A) Schalleistungspegel: 71 dB(A) Unsicherheit K: 3dB © Gehérschutz tragen! Bewertete Beschleunigung, typischerweise: Hand-/ Armvibration a,= 2,6 m/s? Unsicherheit K= 1,5 m/s° EN CARTE Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormien Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbe- lastung kônnte unterschätzt werden, wenn das Elekirowerkzeug regelmäfig in solcher Weise verwendet wird! Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollien auch die Zeiten berück- sichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. 71 PARKSIDE Allgemeine Sicherheitshinweise für Elektrowerkzeuge FN ZUNE Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen: Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff .Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkube- triebene Elektrowerkzeuge (ohne Netzkabel) Arbeitsplatz-Sicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuch. tete Arbeitsbereiche kônnen zu Unfällen führen. b) Arbeiten Sie mit dem Elektro- werkzeug nicht in explosions- gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Flektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kônnen. c) ÿ Halten Sie Kinder und andere Personen während der Benut- zung des Elektrowerkzeugs fern. Bei Ablenkung kônnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

Der Anschlussstecker des Elektrowerk- zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Vermeiden Sie Kôrperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhôhtes Risiko durch elektrischen Schlag, wenn Ihr Kérper geerdet ist. Halten Sie Elektrowerkzeuge von Re- gen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhôht das Risiko ei- nes elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzu- hängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Ôl, scharfen Kanten oder sich bewegenden Gerä- teteilen. Beschädigte oder verwickelte Kabel erhôhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Si: Verlängerungskabel, die auch AuBenbereich zugelassen sind. Die Anwendung eines für den AuBenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages Wenn der Betrieb des Elektrowerk- zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elekirischen Schlages. Sicherheit von Personen Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elekt- rowerkzeug. Benutzen Sie kein Elektro- werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alko- hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen: @® "sen Sie persënliche Schutz- ausrüstung und immer eine ®O@ schutzbrille. Das Tragen persän- DE/AT/CH

licher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehérschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschal- tet ist, bevor Sie es an die Stromver- sorgung anschlieBen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elekirowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschlieBen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werk- zeug oder Schlüssel, der sich in einem drehenden Geräteleil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Kôrper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kônnen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare kônnen von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangein- richtungen montiert werden kônnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig ver- wendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeugs Überlasten Sie das Gerät nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem 1 PARKSIDE

Allgemeine Sicherheitshinweise für Elektrowerkzeuge passenden Elekirowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerk. zeug, das sich nicht mehr ein- oder ausschalten lésst ist gefährlich und muss repariert werden Ziehen Sie den Stecker aus der Steck- dose, bevor Sie Geräteeinstellungen vornehmen, Zubehôrteile wechseln oder das Gerät weglegen. Diese Vorsichis- maBnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerk- zeuge auBerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anwei- sungen nicht gelesen haben. Elekirowerk- zeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegli- che Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funk- tion des Elektrowerkzeuges beeinträch- st. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen Halten Sie Schneidwerkzeuge scharf und sauber. Sorglältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklem- men sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehëôr, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeu- gen für andere als die vorgesehenen Anwen- dungen kann zu gefährlichen Situationen führen 71 PARKSIDE herheiïtshinweise für Poliermaschinen Vermeiden Sie Brand und Verletzungs- gefahr: = Ziehen Sie vor Reinigung oder Wartung des Gerätes immer den Netzstecker. = Achten Sie darauf, dass die verwendete Haube gut auf dem Polierteller befestigt ist. m Berühren Sie keine rotierenden Teilel Vergewissern Sie sich vor dem Einschalten, dass der Polierteller nicht blockiert ist und gefahrlos anlaufen kann. = Kontrollieren Sie die verwendeten Hauben, sowie den Polierteller immer auf Unversehriheit. Tauschen Sie gerissene oder beschädigte Polierteller / Hauben sofort aus. = Schalten Sie die Poliermaschine erst dann ein, wenn der Polierteller auf der zu polierenden Fläche aufliegt. = Verwenden Sie keine Schleifmittel; diese kônnen den Lack zerstôren. © Originalzubehôr/-zusatzgeräte = Benutzen Sie nur Zubehër und Zusatz- geräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlenen Teile oder anderes Zubehër kann eine Verlet- zungsgefahr für Sie bedeuten. © Alles verstanden? = Wenn Sie sich mit diesen allgemeinen Sicher- heitshinweisen für Elektrogeräte vertraut gemacht haben und mit Hilfe der entsprechenden Bedie- nungsanleitung alle Funktionen und Handhabung Ihres Elektrogerätes kennen, kônnen Sie mit der Arbeit beginnen. Denn unter Berücksichtigung aller Angaben und Hinweise des Herstellers arbeïten Sie am sichersten. DE/AT/CH 57

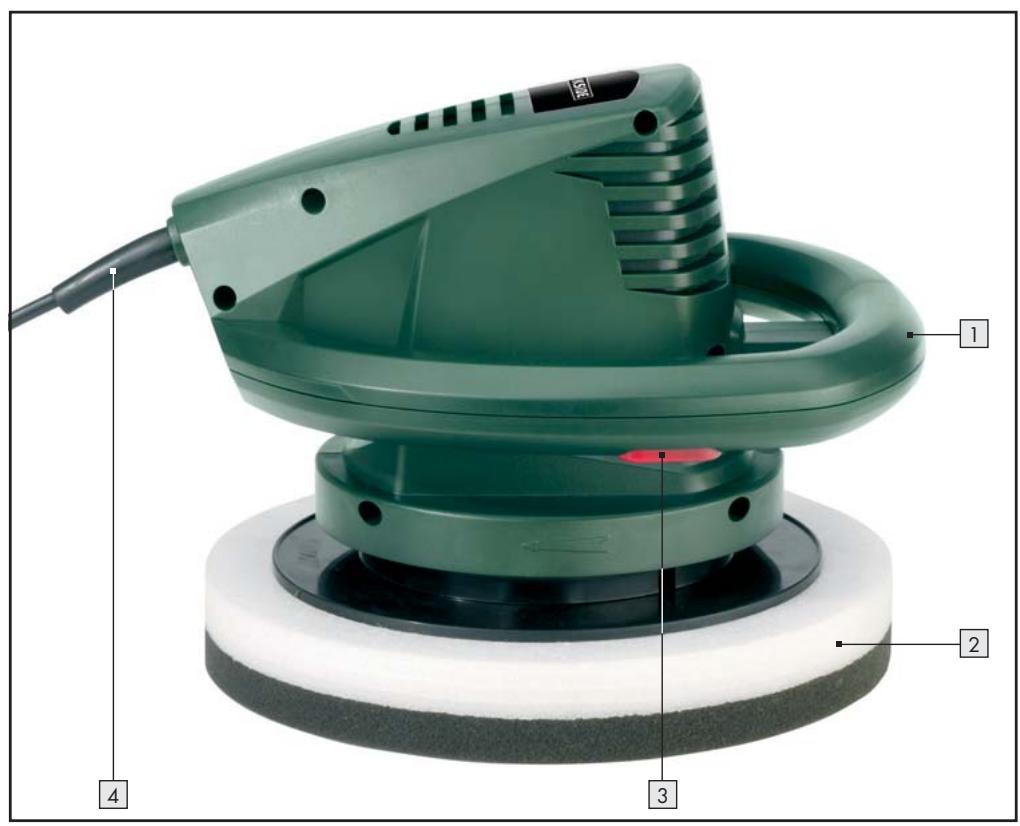

Bedienung / Wartung und Reinigung © Bedienung © Haube auf den Polierteller aufsetzen

1. Drehen Sie die Poliermaschine um, so dass der

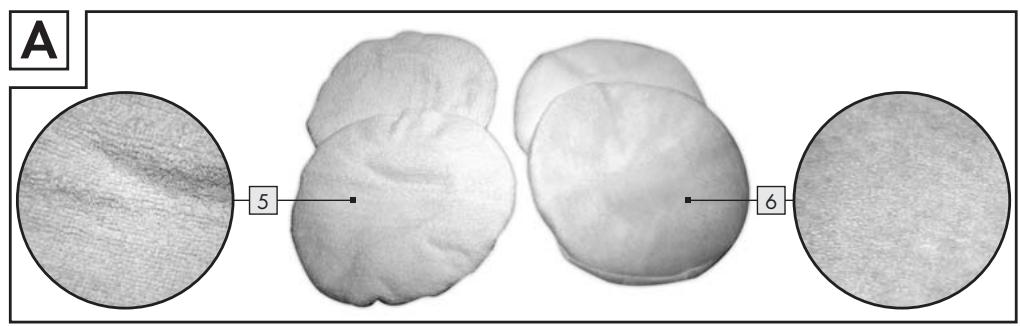

der [6] zentriert und straff auf dem Polierteller sitzt. © Wachs-/Polierpaste auf Frotteehaube auftragen

1. Verwenden Sie zum Wachsen ausschlieBlich

qualitativ hochwertige Produkte. = Beachien Sie die auf der Verpackung angege- benen Verarbeitungshinweise.

2. Tragen Sie Wachs-/ Polierpaste direkt auf die

Arbeitsfläche der Frotteehaube | 5] auf. = Verteilen Sie die Wachs-/Polierpaste so, dass Sie auf der Frotteehaub ine durchgehend gleichmäBige, dünne Beschichtung erzielen. Hinweis: Zuviel Wachs verbessert das Ergebnis nicht, sondern erschwert nur das spätere Entfer- nen der Schicht.

3. Verteilen Sie das Wachs gleichmäfig bis zum

Rand auf der Frotteehaub: © Einschalten und Lack einwachsen/ polieren Hinweis: Der zu bearbeitende Lack muss sorgfälig gereinigt und vollkommen trocken sein. Verwenden Sie ggf. einen Lackreiniger. Je nach Beanspruchung und Zustand Ihres Lackes erhalten Sie entsprechende Produkte. Stark oxidierte Lacke erfordern den Einsatz eines speziellen Reinigers. Verwenden Sie dafür ein Kombinationsprodukt (Reiniger + Wachs).

1. Setzen Sie die Poliermaschine auf die zu polie-

rende Fläche auf. Hinweis: Schalten Sie das Gerät noch nicht ein, um ein Herumifliegen von Wachs/ Polierpaste zu vermeiden. Tupfen Sie das Gerät einige Male 58 DE/AT/CH an unterschiedlichen Stellen der zu polierenden Fläche auf. So erreichen Sie, dass überschüssige Wachs-/ Polierpaste sich nochmals in der Frottee- haube bzw. auf der Fläche verteilt.

2. Nehmen Sie den Handgriff

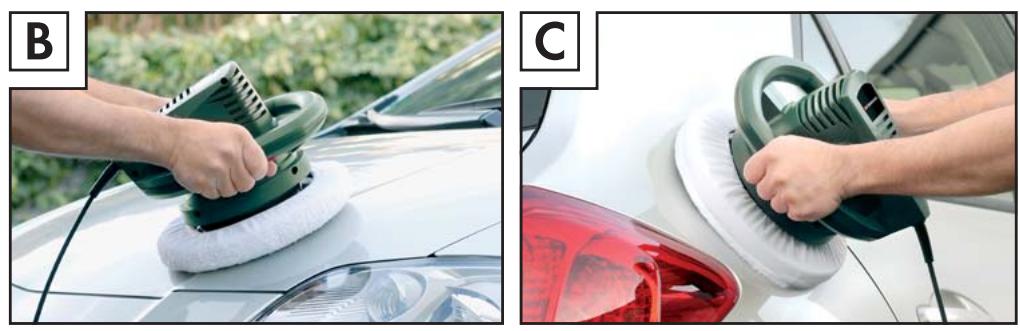

fest in beide Hände und schalten Sie das Gerät durch Drücken und Halten des EIN-/ ein (siehe auch Abb. B).

3. Führen Sie die Poliermaschine gleichmäBig über

den Lack (siehe auch Abb. C). Hinweis: Üben Sie keinen Druck auf die Poliermaschine aus! Das Eigengewicht des Gerätes reicht als Anpressdruck während des Arbeitsvorganges vëllig aus.

4. Schalten Sie das Gerät aus, bevor Sie es von

der zu polierenden Fläche nehmen. Lassen Sie hierfür den EIN-/ AUS-Schalte: n Nicht erreichte Ecken und Vertiefungen müssen mit der Hand nachgearbeitet werden. Verwenden Sie dafür die von der Poliermaschine abge- nommene Frotteehaube © Polieren bzw. Entwachsen mit der Synthetik-Polierhaube Hinweis: Die Wachs-/Polierpaste muss ausreichend angetrocknet sein, um einen optimalen Poliervorgang durchführen zu kônnen. Andernfalls wird noch flüssige Politur durch die Polierhaube verschmiert. n Verwenden Sie für den folgenden Polier- bzw. Entwachsungsvorgang die Synthetik-Polier- haube [6] 5 Richie Sie sich bei der Verarbeitung nach den Anwendungshinweisen des Wachses / Polier- mittels. © Wartung und ung FN CZTNTE VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. 1 PARKSIDE

Wartung und Reinigung / Service / Garantie / Entsorgung VORSICHTI Achien Sie darauf, dass keine Flüssig- Keiten in das Geräteinnere gelangen, dies führt zur Zerstérung des Produkts. Das Gerät ist wartungsfrei Verwenden Sie zur Reinigung des Gehäuses keinesfalls Benzin, Lôsungsmittel oder Reiniger. Reinigen Sie das Gehäuse mit einem leicht befeuchteten Tuch und ggf. mit einem milden Reinigungsmittel. Reinigen Sie die Hauben per Handwäsche in einer Seifenlauge. © Service = EN CN L'assen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. = FN ZA Lassen Sie den Austausch des Steckers oder der An- schlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. © Garantie Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit 1hrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung 1hrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material oder Fabrikationsfehler, nicht aber für Transportschäden, VerschleiBteile oder für Beschädigungen an zer- brechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. 71 PARKSIDE Bei missbräuchlicher und unsachgemäfer Behand- lung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Schraven Service- und Dienstleistungs GmbH Tel.: +49 (0) 180 5 008107 (0,14 €/ Min. aus dem di. Festnetz, Mobilfunk max. 0,42 € / Min.) +49 (0) 2832 3532 support.de@kompernass.com

Die Verpackung besteht aus umwelt- freundlichen Materialien. Sie kann in den ôrilichen Recyclebehältern entsorgt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! GemäB Europäischer Richilinie 2002 / 96 / EC müssen verbrauchte Elektrowerkzeuge getrennt DE/AT/CH | 59

Entsorgung / Konformitätserklärung / Hersteller gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden Môëgjlichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadiverwaltung. 60 DE/AT/CH © Konformitätserklärung / Hersteller C€ Wir, Kompernaf GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EGRichtlinien übereinstimmt Maschinenrichtlinie (2006/42/EC) EG-Niederspannungsrichtlinie (2006/95/EC) Elektromagnetische Verträglichkeit (2004 /108/EC) ‘angewandte harmonisierte Normen EN 550141: EN 55014. IEC 60745-1 IEC 60745-2 EN 60745. EN 60745. EN 61000. EN 61000. Typ/Gerätebezeichnung: Poliermaschine PWP 90 A1 Herstellungsjahr: 11-2010 Seriennummer: IAN 58811 Bochum, 30.11.2010 Hoyss Hans Kompernaf - Geschäfisführer - Technische Ânderungen im Sinne der Weiterent- wicklung sind vorbehalten 1 PARKSIDE
