Shredstar X6pro - Uničevalec dokumentov HSM - Brezplačna navodila za uporabo

Vrsta izdelka	Drobilnik dokumentov s particlnim rezom
Model	HSM Shredstar X6pro
Vrsta rezanja (papir)	Particlno rezanje 2 x 15 mm
Stopnja varnosti DIN 66399	P-5 / O-1 / T-1 / E-2
Učinek rezanja (listi A4 70 g/m²)	Do 12 listov na prehod
Hitrost rezanja	42 mm/s
Širina vstopa	220 mm
Prostornina zbiralnika	20 litrov
Uničevanje CD/DVD in kartic	Da, skozi ločeno odprtino, rezanje v trakove 15 mm, 1 CD/DVD ali 1 kartica na prehod
Napajanje	230 V / 50 Hz
Poraba energije	160 W
Dimenzije (D x Š x V)	345 x 245 x 445 mm
Teža	7,90 kg
Raven hrupa (prazno / obremenjeno)	58 dB(A) / 62 dB(A)
Način delovanja	Kratkotrajno delovanje: 7 min dela, 45 min odmora
Delovna temperatura	-10 °C do +25 °C, maks. vlažnost 90 % brez kondenzacije
Garancija	2 leti
Glavne funkcije	Samodejni zagon s fotoelektrično celico, vožnja naprej/nazaj, LED indikatorji (vklop, preobremenitev, pregrevanje, poln zbiralnik)
Varnost	Samodejni izklop ob preobremenitvi ali pregrevanju, zaznavanje polnega zbiralnika, zaščita pred električnim udarom (uporaba samo v zaprtih prostorih)
Vzdrževanje in čiščenje	Redno oljite rezalni blok s posebnim oljem HSM (ref. 1.235.997.403), čistite z mehko krpo in nekorozivnim milom
Nadomestni deli in popravljivost	Notranje vzdrževanje prepuščeno servisni službi HSM; posebno olje je na voljo kot dodatek
Splošne informacije	Ne vstavljajte sponk, pisarniških sponk, ovojnic z okencem, plastike, kartona itd.; redno praznite zbiralnik; upoštevajte varnostna navodila

Pogosto zastavljena vprašanja - Shredstar X6pro HSM

Koliko listov lahko uničim naenkrat?

Največji učinek je 12 listov (format A4, 70 g/m²) ali 10 listov (80 g/m²) na prehod. Da preprečite zamašitve, priporočamo, da ne presegate te zmogljivosti.

Ali lahko uničim CD/DVD in kreditne kartice?

Da, uporabite namensko odprtino (ločeno od podajanja papirja). Vstavite en CD/DVD ali eno kartico naenkrat. Pri CD/DVD nosite zaščitna očala zaradi možnih drobcev.

Kaj storiti, če uničevalec ne deluje več ali prikaže preobremenitev?

V primeru preobremenitve (indikator Overload) se uničevalec samodejno umakne. Odstranite del listov in jih ponovno vstavite v manjši količini. Če zasveti indikator Overheat, pustite napravo, da se ohladi 30 minut, preden jo ponovno uporabite.

Kako oljiti rezalni blok?

Uporabite samo posebno olje HSM (ref. 1.235.997.403). Poškropite ga po celotni širini rezalnih valjev skozi podajanje papirja, nato zaženite vzvratno (gumb R) brez papirja. Redno oljite, zlasti če se učinek zmanjša ali se pojavijo zvoki.

Zakaj se uničevalec ustavi in zasveti indikator 'Bin full'?

Zbiralnik je poln. Izpraznite ga in ne stiskajte delcev. Po praznjenju naprava normalno znova zažene. Uporabite vgrajene ročaje za dvig rezalne glave.

Katerih vrst dokumentov ne uničevati?

Ne vstavljajte velikih sponk, ovojnic z okencem ali oblazinjenjem, časopisov, plastičnih listov, laminiranih dokumentov, kartona, plastike, lepljivega ali trdega materiala. Odstranite sponke, če je mogoče, da podaljšate življenjsko dobo.

Ali lahko uničevalec deluje neprekinjeno?

Ne, zasnovan je za kratkotrajno delovanje: 7 minut dela, ki mu sledi 45 minut odmora. Upoštevajte te cikle, da preprečite pregrevanje.

Kako varno priključiti napravo?

Preverite, ali napetost in frekvenca ustrezata podatkom na ploščici (230 V / 50 Hz). Priključite v pravilno nameščeno in dostopno vtičnico. Napravo uporabljajte samo v zaprtih prostorih, na suhem mestu. Ohranjajte razdaljo vsaj 5 cm od stene.

Kaj storiti, če se papir zatakne in ne pride ven?

Pritisnite gumb nazaj (R), da obrnete smer rezanja. Če blokada traja, izklopite in odklopite napravo, nato nežno odstranite papir s tankim kartonom. Ne vstavljajte rok v režo.

Kako očistiti uničevalec?

Pred čiščenjem vedno odklopite napravo. Uporabite mehko krpo in nekorozivno milno raztopino. Ne dovolite, da voda prodre v notranjost. Za fotoelektrično celico odstranite prah s stisnjenim zrakom ali suhim čopičem.

NAVODILA ZA UPORABO Shredstar X6pro HSM

slovenščina: Uničevalec dokumentov HSM shredstar 111

1 Pojasnitev simbolov in varnostna navodila

OPOZORILO

Znak za nevarnost signalno besedo OPOZORILO in besedilo na sivem ozadju vas opozarjata pred težkimi do življenjsko nevarnimi poškodbami.

OBVESTILO

vas opozarja na možno materialno škodo.

Nasvet

označuje informacije za dejansko obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom.

Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v režo za dova- janje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Nevarnost opeklin!

Ne uporabljajte čistilnih sredstev ali pršilnih steklenic pod tlakom, ki vsebujejo vnetljive snovi, saj se te substance lahko vnamejo.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizičnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen će jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrožanje zaradi električnega toka!

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

- Napravo in kabel redno preverjajte za morebitnimi poškodbami.

V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentove in izvlecite omrežni vtič.

- Preprečite vstop vode v uničevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo. Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.

- Omrežnega vtiča nikoli ne vlecite iz vtičnice tako, da držite kabel, temveč vedno primite omrežni vtič.

2 Uporaba v skladu z določili, garancija

Uničevalec listin je namenjen za drobljenje papirja, kot tudi manjših količin zgoščenk (CD/DVD) in kreditnih/plačilnih kartik.

OBVESTILO

Na papirju ne sme biti velikih sponk.

Ne vstavljajte kuvert z okenci ali oblazinjenih kuvert, časopisov, folij, laminiranih dokumentov, kartona, plastike, lepljivega ali trdega materiala.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 2 leti. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

3 Pregled

1 Sprejemna posoda
2 Varnostna opozorila
3 Dovajalna odprtina za papir
4 Enota za upravljanje in prikazovanje
5 Dovajalna odprtina za CD/DVD-je in kar-tice za stranke/kreditne kartice
6 Omrežno stikalo
7 Tipska tablica na spodnji strani rezalne glave

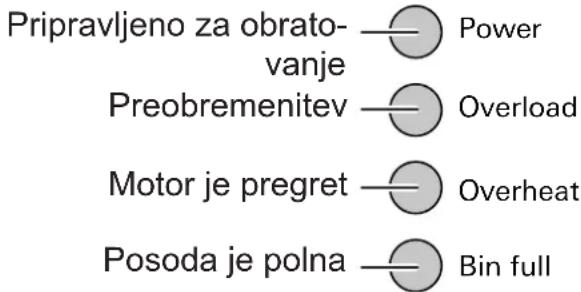

Elementi za upravljanje in prikazovanje

Prikazi:

R

Tipka za upravljanje

Tipka za reverziranje

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.
• Pazite na to, da je omrežni vtič lahko dostopen.

• Pred priklopom na omrežje preverite, če se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

• Vstavite dobavljen CD zbiralnik v držalo na notranji strani zbiralnika za rezani material.

• Vstavite omrežni vtič v pravilno inštalirano vtičnico.

5 Upravljanje

Vklop uničevalca dokumentov

• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „l“.
• Pritisnite na tipko za upravljanje.
  ▶ Sveti prikaz „Pripravljeno za obratovanje“.

Nasvet

Obeh rezalnih mehanizmov ne uporabljajte hkrati. Papir in CD-je/kreditne kartice uni-čujte enega za drugim.

Uničevanje papirja

Nasvet

Življenjsko dobo vašega uničevalnika dokumentov boste podaljšali, će boste s papirja odstranili vse sponke.

• Papir dovajajte v sredino reže za papir. Svetlobna celica avtomatsko vklopi rezalni mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.

  Ko je dovajalna odprtina prosta, se rezalni mehanizem izklopi in uničevalnik dokumentov preklopi v stanje pripravljenosti.

Uničevanje CD-plošč

OPOZORILO

Poškodbe zaradi drobcev!

Nekateri materiali, iz katerih so narejene CD-plošče, se lahko pri uničenju spremenijo v nevarne odletavajače delce.

- Zato vedno uporabljate zaščitna očala.

• Vstavite CD v sredino odprtine za dovaja-nje.
• Posodo za zgoščenke izpraznite najpozneje, ko ste uničili 5 zgoščenk. Ločena posoda za zgoščenke je v posodi za rezan material.

Uničevanje kreditnih in plačilnih kartic

- Kartico vstavite v sredino dovajalne odprtine. Razrezan material odstranite ločeno od papirnih odpadkov.

Izklop uničevalca dokumentov

• Pritisnite tipko za upravljanje.
  Ugasne prikaz „Pripravljeno za obratovanje“.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „0“.

6 LED prikazi, odstranjevanje motenj

Power

Naprava je pripravljena za obratovanje.

Overload Preobremenitev

Stroj je preobremenjen. Dovajate preveč papirja na enkrat.

▶ Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska papir nazaj ven.
- Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.
• Zmanjšajte količino papirja na polovico.
- Papir dovajajte zaporedoma.

Overheat Motor je pregret.

- Pred ponovnim vklopom uničevalca dokumentov počakajte ca. 30 min. da se ohladi.

Bin full Posoda je polna

▶ Prikaz na upravljalnem elementu sveti. Rezilo se izklopi.

OBVESTILO

Brezpogojno izpraznite polno sprejemno posodo razrezanega papirja, ker bi se pri večkratnemu pritiskanju lahko poškodovala rezalna naprava.

Na zgornji strani ohišja so prijemne vdolbine, ki vam olajšajo dviganje rezalne glave.

Nasvet

Če pred odstranjevanjem posode kratko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem in ne pade v notranjost uničevalca listin.

Rezalna naprava teče neprekinjeno

• Fotocelico v dovodu za papir je blokiral papir. Papir potisnite s tankim trdim kartonom.
• Zaradi zastoja papirja je fotocelica umazana. Senzor očistite s stisnjenim zrakom ali suhim čopičem ali krpo.

V primeru motenj, še preden kličete našo servisno službo, preverite, če je rezalna glava pravilno nameščena na posodo za razrezani material.

7 Čiščenje in vzdrževanje

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

Pred menjavo mesta postavitve ali čiščenjem izklopite uničevalec listin in izvlecite omrežni vtič.

Servisna dela, ki so povezana z odstranitvijo pokrova ohišja, sme opraviti le HSM servisna služba in servisni tehniki naših pogodbenih partnerjev.

Za naslove servisnih služb glejte stran 166.

Uničevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Naoljite rezalni mehani- zem, će rezanje ni učinkovito, će se pojavi hrup ali po vsaki izpraznitvi posode za razrezane

odpadke. Uporabiti je dovoljeno le specialno olje za rezalni blok HSM:

- Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalnih valjev.

• Pustite rezalni mehanizem teči nazaj brez dovajanja papirja. V ta namen pritisnite tipko R.
  ▶ Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebu-jejo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje-

vanju ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

9 Obseg dobave

• Uničevalec dokumentov zapakiran v kar- ton
• Navodilo za uporabo

Oprema

- Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403

Za naslove servisnih služb glejte stran 166.

10 Tehnični podatki

Tip X6pro X10
Način rezanja Rezanje kosov
Velikost rezanja 2 x 15 mm 4,5 x 30 mm
Varnostna stopnja DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Učinek rezanja* (listov) DIN A4 80 g/m 2 70 2	67 g/m	1012
Hitrost rezanja 42 mm/s
Delovna širina 220 mm
Priključek 230 V / 50 Hz
Moč maks.	160 W
Teža	7,90 kg	7,80 kg
Prostornina sprejemne posode	20 l
Ločen rezalni mehanizem za CD-je/DVD-je/kartice za stranke/kreditne kartice
Način rezanja	Rezanje na trakove
Velikost rezanja	15 mm
Učinek rezanja	1 CD / DVD (maks. 1,2 mm biezs) vai 1 kreditkarte/klienta karte
Splošni podatki
Način obratovanja	Kratkotrajno obratovanje
Obratovalni čas	7 min
Čas mirovanja	45 min
Pogoji okolice med obratovanjem:Temperaturarelativna vlažnost zrakanadmorska višina	-10°C do +25°Cmaks. 90%, se ne kondenziramaks. 2.000 m
Dimenzije DxŠxV (mm)	345 x 245 x 445
Emisija hrupa (Prosti tek / pod obreme-nitvijo)	58 dB(A) / 62 dB(A)

* Maks. število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Uničevalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2014/35/EU o nizki napetosti
• Direktiva 2014/30/EU o elektromagnetni združljivosti
  • Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
