Shredstar X6pro - Niszczarka dokumentów HSM - Bezpłatna instrukcja obsługi

Typ produktu	Niszczarka dokumentów z cięciem w drobne kawałki
Model	HSM Shredstar X6pro
Rodzaj cięcia (papier)	Cięcie w drobne kawałki 2 x 15 mm
Stopień bezpieczeństwa DIN 66399	P-5 / O-1 / T-1 / E-2
Wydajność cięcia (arkusze A4 70 g/m²)	Do 12 arkuszy na przejście
Prędkość cięcia	42 mm/s
Szerokość wprowadzania	220 mm
Pojemność kosza	20 litrów
Niszczenie CD/DVD i kart	Tak, przez osobny otwór, cięcie w paski 15 mm, 1 CD/DVD lub 1 karta na przejście
Zasilanie	230 V / 50 Hz
Pobór mocy	160 W
Wymiary (Dł x Szer x Wys)	345 x 245 x 445 mm
Waga	7,90 kg
Poziom hałasu (na biegu jałowym / podczas pracy)	58 dB(A) / 62 dB(A)
Tryb pracy	Praca krótkotrwała: 7 min pracy, 45 min przerwy
Temperatura użytkowania	-10 °C do +25 °C, wilgotność max. 90 % bez kondensacji
Gwarancja	2 lata
Główne funkcje	Automatyczny start z fotokomórką, bieg do przodu/do tyłu, kontrolki LED (praca, przeciążenie, przegrzanie, pełny kosz)
Bezpieczeństwo	Automatyczne zatrzymanie przy przeciążeniu lub przegrzaniu, wykrywanie pełnego kosza, ochrona przed porażeniem prądem (tylko do użytku wewnątrz)
Konserwacja i czyszczenie	Regularnie oliwić zespół tnący specjalnym olejem HSM (nr ref. 1.235.997.403), czyścić miękką ściereczką i niekorozyjnym mydłem
Części zamienne i naprawialność	Konserwacja wewnętrzna zastrzeżona dla serwisu HSM; specjalny olej dostępny jako akcesorium
Informacje ogólne	Nie wkładać zszywek, spinaczy, kopert z okienkiem, plastiku, tektury itp.; regularnie opróżniać kosz; przestrzegać zasad bezpieczeństwa

Często zadawane pytania - Shredstar X6pro HSM

Ile arkuszy mogę zniszczyć jednorazowo?

Maksymalna wydajność to 12 arkuszy (format A4, 70 g/m²) lub 10 arkuszy (80 g/m²) na przejście. Aby uniknąć zacięć, zaleca się nie przekraczać tej pojemności.

Czy mogę niszczyć płyty CD/DVD i karty kredytowe?

Tak, użyj do tego dedykowanego otworu (oddzielnego od podajnika papieru). Wkładaj po jednej płycie CD/DVD lub jednej karcie na raz. Zakładaj okulary ochronne w przypadku płyt CD/DVD ze względu na możliwe odpryski.

Co zrobić, jeśli niszczarka nie działa lub sygnalizuje przeciążenie?

W przypadku przeciążenia (kontrolka Overload) niszczarka automatycznie cofa. Wyjmij część arkuszy i włóż je w mniejszej ilości. Jeśli zaświeci się kontrolka Overheat, pozostaw urządzenie do ostygnięcia na 30 minut przed ponownym użyciem.

Jak oliwić zespół tnący?

Używaj wyłącznie specjalnego oleju HSM (nr ref. 1.235.997.403). Spryskaj nim całą szerokość wałków tnących przez podajnik papieru, a następnie włącz bieg wsteczny (przycisk R) bez papieru. Oliwić regularnie, zwłaszcza gdy wydajność spada lub pojawiają się hałasy.

Dlaczego niszczarka zatrzymuje się i zapala się kontrolka 'Bin full'?

Kosz jest pełny. Opróżnij go i nie ubijaj zniszczonego materiału. Po opróżnieniu urządzenie uruchomi się normalnie. Użyj wbudowanych uchwytów, aby podnieść głowicę tnącą.

Jakich rodzajów dokumentów nie niszczyć?

Nie wkładaj dużych spinaczy, kopert z okienkiem lub z wypełnieniem, gazet, folii, dokumentów laminowanych, tektury, plastiku, materiałów klejących lub twardych. Usuń zszywki, jeśli to możliwe, aby przedłużyć żywotność.

Czy niszczarka może pracować w trybie ciągłym?

Nie, jest przeznaczona do pracy krótkotrwałej: 7 minut pracy, a następnie 45 minut przerwy. Przestrzegaj tych cykli, aby uniknąć przegrzania.

Jak bezpiecznie podłączyć urządzenie?

Sprawdź, czy napięcie i częstotliwość są zgodne z tabliczką znamionową (230 V / 50 Hz). Podłącz do prawidłowo zainstalowanego i dostępnego gniazdka. Używaj urządzenia tylko w pomieszczeniach, w suchym miejscu. Zachowaj odległość co najmniej 5 cm od ściany.

Co zrobić, jeśli papier się zablokuje i nie wychodzi?

Naciśnij przycisk wstecz (R), aby odwrócić kierunek cięcia. Jeśli blokada nie ustąpi, wyłącz i odłącz urządzenie, a następnie delikatnie usuń papier za pomocą cienkiego kartonu. Unikaj wkładania rąk do szczeliny.

Jak czyścić niszczarkę?

Zawsze odłączaj urządzenie przed czyszczeniem. Używaj miękkiej ściereczki i niekorozyjnego roztworu mydła. Nie dopuść do przedostania się wody do wnętrza. Fotokomórkę odkurz sprężonym powietrzem lub suchym pędzelkiem.

INSTRUKCJA OBSŁUGI Shredstar X6pro HSM

polski: Niszczarka dokumentów HSM shredstar 69

1 Objąśnienie symboli i zasady bezpieczeństwa

OSTRZEŻENIE

Symbol niebezpieczeństwa ⚠️ ze słowem OSTRZEŻENIE i tekst na szarym tle wska-zują na ryzyko ciężkich a nawet zagrażających życiu obrażeń.

UWAGA

informuje o możliwych szkodach rzeczowych.

Wskazówka

oznacza informacje dotyczące efektywnej pracy maszyny bez ryzyka zagrożenia.

Wskazówki bezpieczeństwa

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi.

Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo zranienia przez ostre noże!

Nigdy nie wkładać rąk w otwór podajnika papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Niebezpieczeństwo oparzenia! Nie używać środków czyszczących ani butelek aerozolowych zawierających substancje palne - niebezpieczeństwo pożaru.

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsługiwać osoby (w tym dzieci poniżej 14 lat) o ograniczonych zdolnościach fi zycznych, organoleptycznych i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy, Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Zagrożenie przez prąd elektryczny!

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

– Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

• Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej. Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.
  – Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

2 Użytkowanie zgodne z przeznaczeniem, gwarancja

Niszczarka dokumentów jest przeznaczona do rozdrabniania papieru oraz niewielkich ilości płyt CD/DVD i kart kredytowych/lojalnościowych.

UWAGA

Do papieru nie mogą być przyczepione duże spinacze biurowe.

Nie wkładać kopert z okienkiem, kopert bąbelkowych, gazet, folii, laminowanych dokumentów, kartonów, elementów z tworzywa sztucznego, klejącego się lub twardego materiału.

Okres rękojmi na niszczarkę dokumentów wynosi 2 lata. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwo-lone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

3 Przegład

1 Pojemnik na ścinki
2 Informacje bezpieczeństwa
3 Otwór podawania papieru
4 Zespół obsługi i sygnalizacji
5 Otwór podawania płyt CD/DVD i kart lojalnościowych/kredytowych
6 Wyłącznik sieciowy
7 Tabliczka znamionowa na spodzie głowicy mechanizmu tnącego

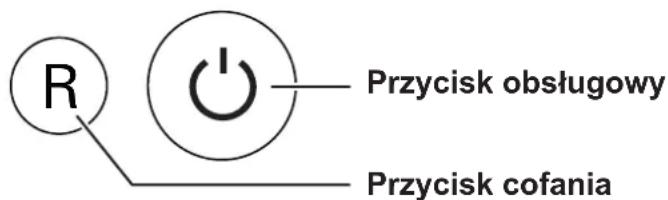

Elementy obsługi i sygnalizacji

Wskaźniki:

Gotowa do pracy

Power

Przeciążenie

Overload

Przegrzany silnik

Overheat

Pełny pojemnik

Bin full

4 Uruchamianie

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

• Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.
• Urządzenie, wtyczkę sieciową i przewód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.
• Należy zapewnić łatwy dostęp do wtyczki sieciowej.

• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

• Proszę włożyć dostarczony pojemnik na CD do uchwytu po wewnętrznej stronie pojemnika na ścinki.

• Włożyć wtyczkę zasilania do odpowiednio zainstalowanego gniazda.

5 Obsługa

Włączanie niszczarki dokumentów

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I“.
• Nacisnąć przycisk obstługowy.
  ▶ Wskaźnik „Gotowa do pracy“ świeci się.

Wskazówka

Nie używać jednocześnie obu zespołów tnących. Papier i płyty CD lub karty kredytowe należy niszczyć po kolei.

Niszczenie papieru

Wskazówka

Trwałość niszczarki dokumentów można wydłużyć przez usuwanie z papieru zszywek.

• Wprowadzić papier w środkową część otworu na papier. Bariera świetlna uruchamia automatycznie zespół tnący. Dlatego w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu bariery świetlnej.
  Gdy otwór podawania jest wolny, zespół tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości.

Niszczenie płyt CD / DVD

OSTRZEŻENIE

Niebezpieczeństwo zranienia w wyniku odprysków!

Zależnie od rodzaju materiału, podczas niszczenia płyt CD może dojść do powstawania odprysków.

- Z tego powodu należy nosić okulary ochronne.

• Wkładać płyty CD / DVD po środku otworu podajnika.
• Pojemnik na płyty CD opróżnić najpóźniej po zniszczeniu 5 płyt. Oddzielny pojemnik na płyty CD znajduje się w pojemniku na ścinki.

Niszczenie kart kredytowych/lojalnościowych

- Włożyć kartę w środek otworu podajnika. Pociety materiał nie powinien być utylizowany razem z odpadami papierowymi.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.
  ▶ Wskaźnik „Gotowa do pracy“ gaśnie.
• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

6 Wskazania LED, usuwanie zakłóceń

Power

Urządzenie jest gotowe do pracy.

Overload Przeciążenie

Maszyna jest przeciążona. Wprowadzono za dużo papieru na raz.

Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.
- Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.
- Zmniejszyć o połowę grubość stosu papieru.
• Wprowadzić papier po kolei.

Overheat Silnik jest przegrzany.

- Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 30 min, aż urządzenie przestygnie.

Bin full Pełny pojemnik

Świeci się wskaźnik elementu obsługi. Zespół tnący zostaje wyłączony.

UWAGA

Pełny pojemnik na ścinki należy opróżnić, gdyż wielokrotne dociskanie ścinek może spowodować uszkodzenie mechanizmu tnącego.

W górnej części obudowy znajdują uchwyty do podnoszenia mechanizmu tnącego.

Wskazówka

Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego i nie wpada do środka niszczarki.

Mechanizm tnący pracuje nieprzerwanie

• Zapora świetlna w podajniku papieru jest zablokowana papierem. Przecisnąć papier z cienkim mocnym kartonem.
• Zapora świetlna jest zanieczyszczona pyłem papierowym. Wyczyścić czujnik powietrzem sprężonym lub suchym pędzlem bądź ściereczką.

W razie wystąpienia innych zakłóceń prosimy sprawdzić przed powiadomieniem naszego działu serwisowego, czy głowica mechanizmu tnącego jest prawidłowo założona na pojemnik na ścinki.

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

Przed czyszczeniem lub zmianą miejsca niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników serwisowych naszych

partnerów kontraktowych. Adresy punktów serwisowych, patrz strona 166.

Czyścić niszczarkę tylko przy użyciu miękkiej szmatki i łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemnika na ścinki należy

naoliwić mechanizm tnący. W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.
• Uruchomić zespół tnący do tyłu bez doprowadzania papieru. W tym celu naci-snąć przycisk R.
  ▶ Pył i ścinki papieru są wtedy usuwane.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i

zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

9 Zakres dostawy

• Niszczarka dokumentów zapakowana w karton
• Instrukcja obsługi

Akcesoria (nie w zestawie)

- Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 166.

10 Dane techniczne

Typ X6pro X10
Rodzaj cięcia	Cięcie w ścinki
Rozmiar cięcia 2 x 15 mm 4,5 x 30 mm
Poziom tajności DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Przepustowość* (arkuszy) 80 g/m 2 DIN A4 70 g/m 2	67	1012
Prędkość szatkowania 42 mm/s
Szerokość robocza cięcia 220 mm
Przyłącze elektryczne	230 V / 50 Hz
Moc przy maksymalnej liczbie arkuszy	160 W
Cieżar	7,90 kg	7,80 kg
Pojemność pojemnika na ścinki	20 l
Osobny zespół tnący na CD/DVD i karty lojalnościowe/kredytowe
Rodzaj cięcia	Cięcie w paski
Rozmiar cięcia	15 mm
Przepustowość	1 płyta CD/DVD (maks. grubość 1,2 mm)lub1 karta kredytowa/pieniężna
Dane ogólne
Tryb pracy	praca krótkotrwała
Czas pracy	7 min
Czas przestoju	45 min
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10°C do +25°Cmaks. 90%, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	345 x 245 x 445
Emisja szumów (bieg jałowy/pełne obciążenie)	58 dB(A) / 62 dB(A)

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2014/35/UE
• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2014/30/UE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
