Shredstar X6pro - Aktenvernichter HSM - Kostenlose Bedienungsanleitung

Produkttyp	Aktenvernichter (Partikelschnitt)
Modell	HSM Shredstar X6pro
Schnittart (Papier)	Partikelschnitt 2 x 15 mm
Sicherheitsstufe DIN 66399	P-5 / O-1 / T-1 / E-2
Schneidleistung (A4-Blätter, 70 g/m²)	Bis zu 12 Blatt pro Durchgang
Schneidgeschwindigkeit	42 mm/s
Einführbreite	220 mm
Behältervolumen	20 Liter
Vernichtung von CDs/DVDs und Karten	Ja, durch separaten Einzug, Streifenschnitt 15 mm, 1 CD/DVD oder 1 Karte pro Durchgang
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	160 W
Abmessungen (Länge x Tiefe x Höhe)	345 x 245 x 445 mm
Gewicht	7,90 kg
Geräuschpegel (Leerlauf / Betrieb)	58 dB(A) / 62 dB(A)
Betriebsmodus	Kurzzeitbetrieb: 7 Minuten Arbeit, 45 Minuten Pause
Betriebstemperatur	-10 °C bis +25 °C, max. Luftfeuchtigkeit 90 % ohne Kondensation
Garantie	2 Jahre
Hauptfunktionen	Automatischer Start durch Fotozelle, Vorwärts-/Rückwärtslauf, LED-Anzeigen (Betrieb, Überlast, Überhitzung, Behälter voll)
Sicherheit	Automatische Abschaltung bei Überlast oder Überhitzung, Behälter-voll-Erkennung, Schutz gegen elektrischen Schlag (Nur für den Innenbereich)
Wartung und Reinigung	Schneidwerk regelmäßig mit HSM-Spezialöl (Art.-Nr. 1.235.997.403) ölen, mit einem weichen Tuch und nicht korrosiver Seife reinigen
Ersatzteile und Reparierbarkeit	Interne Wartung nur durch den HSM-Kundendienst; Spezialöl als Zubehör erhältlich
Allgemeine Informationen	Keine Heftklammern, Büroklammern, Fensterumschläge, Plastik, Karton usw. einlegen; Behälter regelmäßig leeren; Sicherheitshinweise beachten

Häufig gestellte Fragen - Shredstar X6pro HSM

Wie viele Blätter kann ich auf einmal vernichten?

Die maximale Schneidleistung beträgt 12 Blatt (A4-Format, 70 g/m²) oder 10 Blatt (80 g/m²) pro Durchgang. Um Papierstaus zu vermeiden, sollte diese Kapazität nicht überschritten werden.

Kann ich CDs/DVDs und Kreditkarten vernichten?

Ja, verwenden Sie den dafür vorgesehenen Einzug (getrennt vom Papiereinzug). Legen Sie jeweils nur eine CD/DVD oder eine Karte ein. Tragen Sie bei CDs/DVDs eine Schutzbrille wegen möglicher Splitter.

Was tun, wenn der Vernichter nicht mehr funktioniert oder eine Überlastung anzeigt?

Bei Überlast (Leuchte Overload) zieht der Vernichter automatisch zurück. Entfernen Sie einen Teil der Blätter und führen Sie sie in reduzierter Menge erneut ein. Wenn die Leuchte Overheat aufleuchtet, lassen Sie das Gerät 30 Minuten abkühlen, bevor Sie es wieder verwenden.

Wie öle ich das Schneidwerk?

Verwenden Sie ausschließlich das HSM-Spezialöl (Art.-Nr. 1.235.997.403). Sprühen Sie es über die gesamte Breite der Schneidwalzen durch den Papiereinzug und lassen Sie ihn dann ohne Papier rückwärts laufen (Taste R). Ölen Sie regelmäßig, besonders wenn die Leistung nachlässt oder Geräusche auftreten.

Warum stoppt der Vernichter und die Leuchte 'Bin full' leuchtet?

Der Behälter ist voll. Leeren Sie ihn und drücken Sie die Partikel nicht zusammen. Nach dem Leeren startet das Gerät normal neu. Verwenden Sie die integrierten Griffe, um den Schneidkopf anzuheben.

Welche Arten von Dokumenten dürfen nicht vernichtet werden?

Führen Sie keine großen Büroklammern, Fenster- oder Polsterumschläge, Zeitungen, Plastikfolien, laminierte Dokumente, Karton, Kunststoff, klebende oder harte Materialien ein. Entfernen Sie nach Möglichkeit Heftklammern, um die Lebensdauer zu verlängern.

Kann der Vernichter kontinuierlich arbeiten?

Nein, er ist für den Kurzzeitbetrieb ausgelegt: 7 Minuten Arbeit gefolgt von 45 Minuten Pause. Halten Sie diese Zyklen ein, um Überhitzung zu vermeiden.

Wie schließe ich das Gerät sicher an?

Überprüfen Sie, ob Spannung und Frequenz mit dem Typenschild übereinstimmen (230 V / 50 Hz). Schließen Sie es an eine ordnungsgemäß installierte und zugängliche Steckdose an. Verwenden Sie das Gerät nur im Innenbereich an einem trockenen Ort. Halten Sie einen Abstand von mindestens 5 cm zur Wand ein.

Was tun, wenn das Papier blockiert und nicht herauskommt?

Drücken Sie die Rücklauf-Taste (R), um die Schneidrichtung umzukehren. Wenn die Blockierung bestehen bleibt, schalten Sie das Gerät aus und ziehen Sie den Netzstecker, entfernen Sie dann das Papier vorsichtig mit einem dünnen Karton. Vermeiden Sie, Ihre Hände in den Schlitz zu stecken.

Wie reinige ich den Vernichter?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches Tuch und eine nicht korrosive Seifenlösung. Lassen Sie kein Wasser ins Innere eindringen. Für die Fotozelle entstauben Sie mit Druckluft oder einem trockenen Pinsel.

BEDIENUNGSANLEITUNG Shredstar X6pro HSM

deutsch: Aktenvernichter HSM shredstar 3

1 Grundlegende Sicherheits-hinweise

WARNUNG

Das Gefahrenzeichen mit dem Signalwort WARNUNG und grau hinterlegter Text warnen Sie vor schweren bis lebensgefährlichen Verletzungen.

ACHTUNG

weist Sie auf mögliche Sachschäden hin.

Hinweis

kennzeichnet Informationen für einen effektiven Betrieb der Maschine ohne Gefährdungsrisiko.

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Aktenvernichter angebrachten Sicherheitshinweise.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöff nung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Gefahren für Kinder und andere Personen!

Die Maschine darf nicht durch Personen (einschließlich Kinder unter 14 Jahren) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie den Aktenvernichter nicht unbeaufsichtigt eingeschaltet.

Gefährdung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der

Maschine zu elektrischem Stromschlag führen.

- Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

Schalten Sie den Aktenvernichter bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung d ziehen Sie den Netzstecker.

- Verhindern Sie, dass Wasser in den Aktenvernichter gelangt. Tauchen Sie weder Netzkabel noch Netzstecker in Wasser. Fassen Sie den Netzstecker niemals mit feuchten Händen an. - Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

Verbrennungsgefahr!

Verwenden Sie keine Reinigungsmittel oder Druckluftsprühfl aschen, die entflammbare Stoffe enthalten.

Diese Sub stanzen können sich entzünden.

2 Bestimmungsgemäße Verwendung, Gewährleistung

Der Aktenvernichter ist zum Zerkleinern von Papier sowie geringer Mengen CDs/DVDs und Kredit-/Kundenkarten bestimmt.

ACHTUNG

Das Papier darf keine großen Büroklammern enthalten. Führen Sie keine Fenster- oder Luftpolsterumschläge, Zeitungen, Folien, laminierte Dokumente, Karton, Plastik, klebendes oder hartes Material zu.

Die Garantiezeit für den Aktenvernichter beträgt 2 Jahre. Verschleiß, Schäden durch unsachgemäßen Gebrauch sowie Eingriff e von dritter Seite fallen weder unter die Gewährleistung noch unter die Garantie.

3 Übersicht

1 Schnittgutbehälter
2 Sicherheitshinweise
3 Zuführöff nung für Papier
4 Bedien- und Anzeigeeinheit
5 Zuführöff nung für CDs/DVDs und Kunden-/Kreditkarten
6 Netzschalter
7 Typenschild an der Unterseite des Schneidkopfes

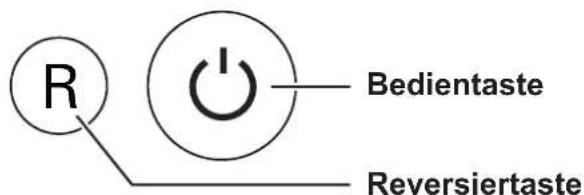

Bedien- und Anzeigeelemente

Anzeigen:

Betriebsbereit

Power

Überlast

Overload

Motor überhitzt

Overheat

Schnittgutbehälter voll

Bin full

4 Inbetriebnahme

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

• Verwenden Sie den Aktenvernichter nur in trockenen Innenräumen. Betreiben Sie ihn nicht in Räumen mit hoher Luftfeuchtigkeit oder im Regen.
• Halten Sie das Gerät, den Netzstecker und das Netzkabel von off einem Feuer und heißen Flächen fern. Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

• Setzen Sie den mitgelieferten CD-Behälter in die Halterung an der Innenseite des Schnittgutbehälters ein.

• Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose.

5 Bedienung

Aktenvernichter einschalten

• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „I“.
• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ leuchtet.

Hinweis

Benutzen Sie die beiden Schneidwerke nicht gleichzeitig. Vernichten Sie Papier und CDs/Kreditkarten nacheinander.

Papier vernichten

Hinweis

Sie erhöhen die Lebensdauer Ihres Aktenvernichters, wenn Sie Heftklammern aus dem Papier entfernen.

• Führen Sie das Papier in der Mitte des Papierschlitzes zu. Die Lichtschranke startet das Schneidwerk automatisch. Achten Sie deshalb bei schmalen Papierstreifen darauf, dass diese von der Lichtschranke erfasst werden können.
  ▶ Wenn die Zuführöff nung wieder frei ist, schaltet das Schneidwerk ab und der Aktenvernichter geht in Betriebsbereitschaft.

CDs/DVDs vernichten

WARNUNG

Verletzungsgefahr durch Splitter!

Abhängig von der Materialart können beim Vernichten von CDs Splitter aus dem Schneidwerk herausgeschleudert werden und Ihre Augen verletzen.

- Tragen Sie eine Schutzbrille.

• Geben Sie jeweils nur eine CD/DVD in die Mitte der Zuführöffnung.
• Leeren Sie den CD-Behälter spätestens nach der Vernichtung von 5 CDs. Der separate CD-Behälter befi ndet sich im Schnittgutbehälter.

Kredit- und Kundenkarten vernichten

- Geben Sie die Karte in die Mitte der Zuführöff nung. Entsorgen Sie das zerkleinerte Material getrennt von Papierabfällen.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.
  ▶ Anzeige „Betriebsbereit“ erlischt.
• Schalten Sie den Netzschalter an der Rückseite des Aktenvernichters auf „0“.

6 LED-Anzeigen Störungsbehebung

Power

Gerät ist betriebsbereit

Overload Überlast

Maschine ist überlastet. Sie haben zu viel Papier auf einmal zugeführt.

Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das Papier heraus.
- Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Papierstapel zu entnehmen.
• Halbieren Sie den Papierstapel.
- Führen Sie das Papier nacheinander zu.

Overheat Der Motor ist überhitzt.

- Lassen Sie den Aktenvernichter 30 min abkühlen. Nach dem Verlöschen der Anzeige können Sie die Maschine wieder in Betrieb nehmen.

Bin full Schnittgutbehälter voll

▶ Die Anzeige im Bedienelement leuchtet. Das Schneidwerk wird abgeschaltet.

ACHTUNG

Entleeren Sie den vollen Schnittgutbehälter umgehend, da bei mehrmaligem Nachdrücken Funktionsstörungen am Schneidwerk auftreten können.

Im Gehäuseoberteil sind Griff mulden eingearbeitet, die Ihnen das Anheben des Schneidkopfes erleichtern.

Hinweis

Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurzzeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk zurückgezogen und fällt nicht in den Innenraum des Aktenvernichters.

Schneidwerk läuft ununterbrochen

• Die Lichtschranke in der Mitte der Zuführöffnung ist blockiert durch Papier. Drücken Sie das Papier mit einem dünnen festen Karton durch.
• Die Lichtschranke ist durch Papierstaub verschmutzt. Reinigen Sie den Sensor mit Druckluft oder einem trockenen Pinsel oder Tuch.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kunden-dienstes, ob der Schneidkopf richtig auf den Schnittgutbehälter aufgesetzt ist.

Ölen Sie das Schneidwerk bei nachlassender Schnittleistung,

Geräuschentwicklung oder nach jedem Leeren des

Schnittgutbehälters. Verwenden Sie dazu nur HSM-Schneidblockspezialöl:

• Spritzen Sie das Spezialöl durch die Papierzufuhr auf ganzer Breite auf die Schneidwellen.
• Lassen Sie das Schneidwerk ohne Papierzufuhr rückwärts laufen Drücken Sie dazu die R-Taste.
  ▶ Papierstaub und Partikel werden gelöst.

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Fehlerhafter Umgang mit der Maschine kann zu elektrischem Stromschlag führen.

Schalten Sie den Aktenvernichter vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten, die mit dem Entfernen von Gehäuseabdeckungen verbunden sind, dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Ver-

tragspartner durchgeführt werden. Kundendienstadressen siehe Seite 166.

Reinigen Sie den Aktenvernichter nur mit einem weichen Tuch und einer milden Seifenwasserlösung. Dabei darf kein Wasser in das Gerät eindringen.

8 Entsorgung / Recycling

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, teils aber auch schädliche Stoff e, die für die Funktion und Sicherheit notwendig waren. Bei falscher Entsorgung

oder Handhabung können diese für die menschliche Gesundheit und die Umwelt gefährlich sein. Geben Sie Altgeräte nie in den Restmüll. Beachten Sie die aktuell geltenden Vorschriften und nutzen Sie Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Führen Sie auch das Verpackungsmaterial einer umweltgerechten Entsorgung zu.

9 Lieferumfang

• Aktenvernichter in Karton verpackt
• Betriebsanleitung

Zubehör

• Schneidblock-Spezialöl (250 ml) Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 166.

10 Technische Daten

Typ X6pro X10
Schnittart Partikel
Schnittgröße 2 x 15 mm 4,5 x 30 mm
Sicherheitsstufe DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Schnittleistung* (Blatt), DIN A4 80 g/m 2 70 2	67 g/m	1012
Schnittgeschwindigkeit 42 mm/s
Eingabebreite 220 mm
Anschluss	230 V / 50 Hz
Leistungsaufnahme bei max. Blattzahl	160 W
Gewicht	7,90 kg	7,80 kg
Volumen des Schnittgutbehälters	20 l
Separates Schneidwerk für CD / DVD / Kunden- und Kreditkarten
Schnittart	Streifen
Schnittbreite	15 mm
Schnittleistung	1 CD / DVD (max. 1,2 mm dick) oder 1 Kreditkarte/Kundenkarte
Allgemeine Daten
Betriebsart	Kurzzeitbetrieb
Betriebszeit	7 min
Abkühlzeit	45 min
Umgebungsbedingungen im Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10°C bis +25°Cmax. 90%, nicht kondensierendmax. 2000 m
Maße B x T x H (mm)	345 x 245 x 445
Emissionsschalldruckpegel(im Leerlauf / unter Last)	58 dB(A) / 62 dB(A)

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor. Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann die Blattleistung abweichen.

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2014/35/EU

• EMV-Richtlinie 2014/30/EU

• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
