Produkttyp	Dokumentförstörare med partikelskärning
Modell	HSM Shredstar X6pro
Skärtyp (papper)	Partikelskärning 2 x 15 mm
Säkerhetsgrad DIN 66399	P-5 / O-1 / T-1 / E-2
Skärkapacitet (A4-ark 70 g/m²)	Upp till 12 ark per matning
Skärhastighet	42 mm/s
Inmatningsbredd	220 mm
Kärlvolym	20 liter
Förstöring av CD/DVD och kort	Ja, via separat öppning, remsskärning 15 mm, 1 CD/DVD eller 1 kort per matning
Strömförsörjning	230 V / 50 Hz
Effektförbrukning	160 W
Mått (B x D x H)	345 x 245 x 445 mm
Vikt	7,90 kg
Ljudnivå (tomgång / last)	58 dB(A) / 62 dB(A)
Driftsätt	Korttidsdrift: 7 min arbete, 45 min paus
Användningstemperatur	-10 °C till +25 °C, max luftfuktighet 90 % utan kondens
Garanti	2 år
Huvudfunktioner	Automatisk start via fotocell, fram/back, LED-indikatorer (drift, överbelastning, överhettning, kärl fullt)
Säkerhet	Automatisk stopp vid överbelastning eller överhettning, detektering av fullt kärl, skydd mot elektriska stötar (endast inomhusanvändning)
Underhåll och rengöring	Olja regelbundet skärenheten med HSM specialolja (art. 1.235.997.403), rengör med mjuk trasa och icke-frätande tvål
Reservdelar och reparerbarhet	Invändigt underhåll utförs endast av HSM service; specialolja finns som tillbehör
Allmän information	Sätt inte in häftklamrar, gem, fönsterkuvert, plast, kartong etc.; töm kärlet regelbundet; följ säkerhetsanvisningarna

Vanliga frågor - Shredstar X6pro HSM

Hur många ark kan jag förstöra på en gång?

Maximal kapacitet är 12 ark (A4, 70 g/m²) eller 10 ark (80 g/m²) per matning. För att undvika papperstockning rekommenderas att inte överskrida denna kapacitet.

Kan jag förstöra CD/DVD och kreditkort?

Ja, använd den avsedda öppningen (separat från pappersinmatningen). Mata in en CD/DVD eller ett kort i taget. Använd skyddsglasögon för CD/DVD på grund av möjliga splitter.

Vad gör jag om förstöraren inte fungerar eller visar överbelastning?

Vid överbelastning (indikator Overload) backar förstöraren automatiskt. Ta bort några ark och mata in färre ark. Om indikatorn Overheat tänds, låt apparaten svalna i 30 minuter innan du använder den igen.

Hur oljar jag skärenheten?

Använd endast HSM specialolja (art. 1.235.997.403). Spraya den över hela bredden på skärcylindrarna via pappersinmatningen, kör sedan bakåt (knapp R) utan papper. Olja regelbundet, särskilt om kapaciteten minskar eller ljud uppstår.

Varför stannar förstöraren och indikatorn 'Bin full' tänds?

Kärlet är fullt. Töm det och packa inte partiklarna. Efter tömning startar apparaten normalt. Använd de inbyggda handtagen för att lyfta skärhuvudet.

Vilka typer av dokument ska inte förstöras?

Mata inte in stora gem, fönsterkuvert eller vadderade kuvert, tidningar, plastark, laminerade dokument, kartong, plast, klibbiga eller hårda material. Ta bort häftklamrar om möjligt för att förlänga livslängden.

Kan förstöraren arbeta kontinuerligt?

Nej, den är avsedd för korttidsdrift: 7 minuters arbete följt av 45 minuters paus. Följ dessa cykler för att undvika överhettning.

Hur ansluter jag apparaten på ett säkert sätt?

Kontrollera att spänning och frekvens överensstämmer med typskylten (230 V / 50 Hz). Anslut till ett korrekt installerat och tillgängligt uttag. Använd apparaten endast inomhus på en torr plats. Håll ett avstånd på minst 5 cm från väggen.

Vad gör jag om papper fastnar och inte kommer ut?

Tryck på backknappen (R) för att vända skärriktningen. Om stoppet kvarstår, stäng av och koppla ur apparaten, ta sedan försiktigt bort papperet med en tunn kartong. Undvik att föra in händerna i öppningen.

Hur rengör jag förstöraren?

Koppla alltid ur apparaten före rengöring. Använd en mjuk trasa och en icke-frätande tvållösning. Låt inte vatten tränga in. För fotocellen, damma av med tryckluft eller en torr pensel.

BRUKSANVISNING Shredstar X6pro HSM

svenska: Dokumentförstörare HSM shredstar 51

suomi: Paperinsilppuri HSM shredstar 57

norsk: Makuleringsmaskin HSM shredstar 63

1 Symbolförklaring och säkerhetsanvisningar

WARNING

Farosymbolen med signalordet

WARNING och text mot grå bakgrund uppmärksammar dig på situationer där risk för svåra eller livshotande skador föreligger.

OBSERVERA

uppmärksammar dig på situationer där risk för materialskador föreligger.

Märk

Uppmärksammar dig på information om hur maskinen kan användas på ett eff aktivt och säkert sätt.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara

bruksanvisningen för senare bruk

och överlämna den till ev. senare användare.

Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador - vassa knivar!

Stick aldrig in handen i pappersöppningen.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatnings-öppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för brännskador!

Använd inga rengöringsmedel eller högtryckssprutor/-sprayfl askor som innehåller antändliga ämnen – brandrisk.

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten.

Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Fara på grund av elektrisk ström!

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

- Kontrollera apparaten och kabeln regelbundet så att de inte är skadade.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och nätkontakten.

- Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten. Ta inte i nätkontakten med våta händer.

- Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

2 Ändamålsenlig användning, garanti

Dokumentförstöraren är avsedd att användas för förstöring av papper, mindre mängder CD-/DVD-skivor och kredit-/kundkort.

OBSERVERA

Pappret får inte innehålla stora gem.

Tryckta kuvert, vadderade kuvert, tidningar, folie, kartong, plast och självhäftande eller hårt material får inte matas in i dokumentförstöraren.

Dokumentförstöraren har 2 års garanti.

Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

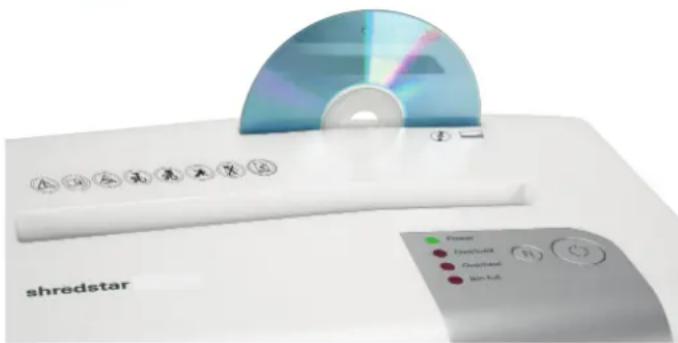

3 Översikt

1 Behållare
2 Säkerhetsanvisningar
3 Inmatningsöppning för papper
4 Manöver- och displayenhet
5 Inmatningsöppning för CD-/DVD-skivor och kund-/kreditkort
6 Nätbrytare
7 Typskylt på skärhuvudets undersida

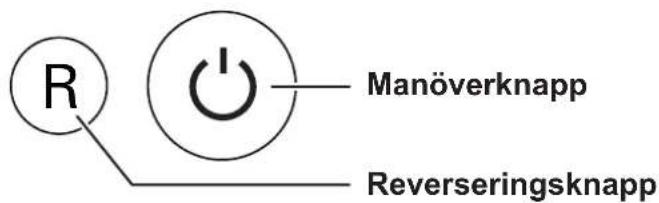

Manöver- och displayelement

Symboler:

Driftklar

Power

Överbelastning

Overload

Motor överhettad

Overheat

Behållare full

Bin full

4 Idrifttagande

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Låt inte apparaten, nätkontakten och nät-kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.
• Se till att nätkontakten är lätt åtkomlig.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

• Sätt i den medföljande CD-behållaren i hållaren på insidan av behållaren för pappersstrimlor.

• Sätt in nätkontakten i ett korrekt installerat eluttag.

5 Handhavande

Tillslagning av dokumentförstöraren

• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget "I".
• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" lyser.

Märk

Använd inte båda skärverken samtidigt. Mata in papper och CD-skivor/kreditkort efter varandra. Mata in papper och CD-skivor/kreditkort efter varandra.

Förstöra papper

Märk

Höj livslängden på dokumentförstöraren genom att avlägsna häftklamrar från papperen.

• Mata in papper i mitten av pappersöppningen. Söndertuggningen startas via en fotocell i inmatningsöppningen. Det är därför särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.
  När inmatningsöppningen är fri igen stängs skärverket av och dokumentförstörarens standby-läge aktiveras.

Förstöra CD-skivor

WARNING

Risk för skador - splitter!

Beroende på material kan det bildas splitter

när CD-skivor förstörs.

- Använd skyddsglasögon.

• Mata in CD-skivan på mitten av inmatningsöppningen.
• Senast efter att 5 CD-skivor har matats in måste behållaren tömmas. Den separata CD-behållaren sitter i pappersbehållaren.

Förstöra kredit- och kundkort

- Mata in kortet i mitten av inmatnings-öppningen. Avfallshantera det strimlade materialet avskilt från annat pappersavfall.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" slocknar.
• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

6 Lysdioder, åtgärder vid störningar

Power

Dokumentförstöraren är redo att användas.

Overload Överbelastning

Maskinen är överbelastad. För mycket papper har matas in på en gång.

Skärverket går "baklänges" några sekunder och skjuter ut papperet.
- Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln.
• Ta bort halva pappersstapeln.
- Mata in pappersarken efter varandra.

Overheat Motorn är överhettad.

- Låt dokumentförstöraren svalna ca 30 minuter innan den startas igen.

Bin full Behållare full

Indikatorn på manöverpanelen lyser. Skärverket stängs av.

OBSERVERA

Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

På höljets överdel fi nns greppfördjupningar som gör det lättare att lyfta upp skärhuvudet.

Märk

Om reverseringsknappen trycks in innan behållaren tas ut dras en del av materialet in i skärverket igen och ramlar inte ner i dokumentförstöraren.

Skärverket går oavbrutet

• Papper har blockerat fotocellen i pappersöppningen. Använd en tunn, fast kartong för att trycka igenom papperet.
• Pappersdamm täcker för fotocellen. Rengör givaren med tryckluft eller en torr pensel eller duk.

Vid andra störningar: kontrollera om skärhuvudet sitter rätt på behållaren innan du kontaktar vår kundservice.

7 Rengöring och underhåll

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentförstöraren och dra ut nätkontakten innan du ställer dokumentförstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners.

Kundtjänstadresser, se sidan 166.

Rengör dokumentförstöraren endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i apparaten.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren. Använd endast HSM

specialolja för knivblock:

• Spruta specialoljan över hela knivaxlarnas bredd; spruta genom pappersöppningen.
• Låt skärverket gå bakåt utan att mata in papper. Tryck på R-knappen för att göra detta.
  ▶ Pappersdamm och partiklar lossnar.

8 Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felaktigt

omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

9 Leveransomfång

• Dokumentförstörare förpackad i kartong
• Bruksanvisning

Tillbehör

- Flaska skärblocksspecialolja (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 166.

10 Tekniska data

Typ X6pro X10
Fördelningssätt Partiklar
Skärstorlek 2 x 15 mm 4,5 x 30 mm
Säkerhetsnivå DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Skärkapacitet* (ark), DIN A4 80 g/m 2 70 2	67 g/m	1012
Skärhastighet 42 mm/s
Inmatningsbredd	220 mm
Anslutning	230 V / 50 Hz
Effektbehov vid max. arkantal	160 W
Vikt	7,90 kg	7,80 kg
Behållarens volym	20 l
Separat skärverk för CD/DVD/kund- och kreditkort
Fördelningssätt	Strimlor
Skärstorlek	15 mm
Skärkapacitet	1 CD/DVD (max. 1,2 mm tjocklek) eller 1 kreditkort/kundkort
Allmänna uppgifter
Driftsätt	korttids
Drifttid	7 min
Vilotid	45 min
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått B x D x H (mm)	345 x 245 x 445
Ljudnivå (tomgång / last)	58 dB(A) / 62 dB(A)

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektiv 2014/35/EU
• EMC-direktivet 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.

Slå på makuleringsmaskinen

• Sett nettbryteren på baksiden av makule-ringsmaskinen på "l".
• Trykk på betjeningsknappen.
  ▶ Indikeringen "Driftsklar" lyser.

Merk

Slå av makuleringsmaskinen

• Trykk på betjeningsknappen.
  ▶ Indikeringen "Driftsklar" slukker.
• Sett nettbryteren på baksiden av makule-ringsmaskinen på "0".
