Shredstar X6pro - Iratmegsemmisítő HSM - Ingyenes használati útmutató

Terméktípus	Részecskevágású iratmegsemmisítő
Modell	HSM Shredstar X6pro
Vágás típusa (papír)	Részecskevágás 2 x 15 mm
Biztonsági fokozat DIN 66399	P-5 / O-1 / T-1 / E-2
Vágási teljesítmény (A4 70 g/m² lapok)	Akár 12 lap egy menetben
Vágási sebesség	42 mm/s
Bevezető nyílás szélessége	220 mm
Gyűjtőtartály térfogata	20 liter
CD/DVD és kártyák megsemmisítése	Igen, külön nyíláson keresztül, 15 mm-es csíkvágás, 1 CD/DVD vagy 1 kártya menetenként
Tápellátás	230 V / 50 Hz
Teljesítményfelvétel	160 W
Méretek (Szé x Mé x Ma)	345 x 245 x 445 mm
Súly	7,90 kg
Zajszint (üresen / terhelés alatt)	58 dB(A) / 62 dB(A)
Üzemmód	Rövid idejű üzem: 7 perc munka, 45 perc szünet
Üzemi hőmérséklet	-10 °C és +25 °C között, max. 90% páratartalom, kondenzáció nélkül
Garancia	2 év
Fő funkciók	Automatikus indítás fotocellával, előre/hátra, LED jelzők (üzem, túlterhelés, túlmelegedés, teli gyűjtő)
Biztonság	Automatikus leállás túlterhelés vagy túlmelegedés esetén, teli gyűjtő érzékelése, áramütés elleni védelem (csak beltéri használat)
Karbantartás és tisztítás	Rendszeresen olajozza a vágóegységet a HSM speciális olajjal (ref. 1.235.997.403), puha ruhával és nem maró hatású szappannal tisztítsa
Pótalkatrészek és javíthatóság	Belső karbantartás a HSM vevőszolgálat számára fenntartva; speciális olaj tartozékként elérhető
Általános információk	Ne helyezzen be gemkapcsokat, iratkapcsokat, ablakos borítékokat, műanyagot, kartont stb.; rendszeresen ürítse a gyűjtőt; tartsa be a biztonsági előírásokat

Gyakran ismételt kérdések - Shredstar X6pro HSM

Hány lapot semmisíthetek meg egyszerre?

A maximális teljesítmény 12 lap (A4, 70 g/m²) vagy 10 lap (80 g/m²) menetenként. A torlódások elkerülése érdekében ne lépje túl ezt a kapacitást.

Megsemmisíthetek CD/DVD-ket és hitelkártyákat?

Igen, használja a dedikált nyílást (külön a papírbemenettől). Egyszerre csak egy CD/DVD-t vagy egy kártyát helyezzen be. Viseljen védőszemüveget a CD/DVD-k esetében a lehetséges szilánkok miatt.

Mi a teendő, ha a megsemmisítő nem működik vagy túlterhelést jelez?

Túlterhelés esetén (Overload jelző), a megsemmisítő automatikusan visszahúz. Vegye ki a lapok egy részét, és csökkentett mennyiségben helyezze be újra. Ha a Overheat jelző világít, hagyja hűlni a készüléket 30 percig az újrahasználat előtt.

Hogyan kell olajozni a vágóegységet?

Csak a HSM speciális olajat használja (ref. 1.235.997.403). Permetezze a vágóhengerek teljes szélességére a papírbemeneten keresztül, majd járassa hátramenetben (R gomb) papír nélkül. Rendszeresen olajozza, különösen, ha a teljesítmény csökken vagy zajok jelennek meg.

Miért áll le a megsemmisítő, és miért világít a 'Bin full' jelző?

A gyűjtőtartály tele van. Ürítse ki, és ne tömörítse a részecskéket. Kiürítés után a készülék normálisan újraindul. Használja a beépített fogantyúkat a vágófej felemeléséhez.

Milyen típusú dokumentumokat ne semmisítsek meg?

Ne helyezzen be nagy iratkapcsokat, ablakos vagy párnázott borítékokat, újságokat, műanyag lapokat, laminált dokumentumokat, kartont, műanyagot, ragadós vagy kemény anyagokat. Ha lehetséges, távolítsa el a gemkapcsokat az élettartam meghosszabbítása érdekében.

A megsemmisítő folyamatosan működhet?

Nem, rövid idejű üzemre tervezték: 7 perc munka, majd 45 perc szünet. Tartsa be ezeket a ciklusokat a túlmelegedés elkerülése érdekében.

Hogyan csatlakoztassam biztonságosan a készüléket?

Ellenőrizze, hogy a feszültség és frekvencia megfelel az adattáblának (230 V / 50 Hz). Csatlakoztassa megfelelően telepített és hozzáférhető aljzathoz. Csak beltéren, száraz helyen használja. Tartson legalább 5 cm távolságot a faltól.

Mi a teendő, ha a papír elakad és nem jön ki?

Nyomja meg a hátra (R) gombot a vágás irányának megfordításához. Ha az elakadás továbbra is fennáll, kapcsolja ki és húzza ki a készüléket, majd óvatosan távolítsa el a papírt vékony kartonnal. Kerülje a kéz behelyezését a nyílásba.

Hogyan tisztítsam a megsemmisítőt?

Tisztítás előtt mindig húzza ki a készüléket. Használjon puha ruhát és nem maró hatású szappanos oldatot. Ne engedje, hogy víz kerüljön a belsejébe. A fotocella esetében sűrített levegővel vagy száraz ecsettel porolja le.

HASZNÁLATI ÚTMUTATÓ Shredstar X6pro HSM

magyar: Iratmegsemmisítő HSM shredstar 123

1 Szimbólumok magyarázata és biztonsági útmutatások

FIGYELMEZTETÉS

A figyelmeztető háromszög

FIGYELMEZTETÉS jelzőszóval és a szürke hátterű szöveggel súlyos, akár életveszélyes sérüléssel járó veszélyre utal.

FIGYELEM

lehetséges anyagi károkra utal.

Az megjegyzés

a gép hatékony üzemeltetésére vonatkozó információkat jelöli, veszélyre nem utal.

Biztonsági tudnivalók

A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak.

Vegye fi gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegyzést.

Sérülésveszély az éles kések által!

Tilos belenyúlni a papírbeadagoló nyílásba.

Sérülésveszély behúzódás által!

Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyílásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.

Égési sérülés veszélye!

Ne használjon olyan tisztítószert vagy sűrített levegős szóróüveget, amelyek gyúlékony anyagot tartalmaznak, mert azok meggyul-ladhatnak.

Veszélyek gyermekek és más személyek számára!

A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik kor-

látozott fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel.

Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.

Áramütés általi veszélyeztetés!

Veszélyes hálózati feszültség! A készülék helytelen használata áramütéshez vezethet.

– Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét.

Kapcsolja ki az iratmegsemmisítőt károsodás vagy nem üzemszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki zati csatlakozót.

- Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót. Ne érintse meg a hálózati csatlakozót nedves kézzel.

- A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.

2 Rendeltetésszerű használat, garancia

Az iratmegsemmisítő papír, valamint kisebb mennyiségű CD/DVD és hitel-/ügyfélkártya felaprítására való.

FIGYELEM

A papír nem tartalmazhat nagy füzókapcsokat.

Ne tegyen a nyílásba ablakos vagy buborékfóliás borítékokat, újságokat, fóliákat, laminált dokumentumokat, kartont, műanyagot, ill. ragadó vagy kemény anyagot.

Az iratmegsemmisítőre vonatkozó jótállás 2 év. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

3 Áttekintés

1 Aprítéktartály
2 Biztonsági tudnivalók
3 Papír adagolónyílása
4 Kezelő- és kijelzőegység
5 CDk/DVDk és ügyfélkártyák/bankkártyák beadagolónyilása
6 Hálózati kapcsoló
7 Adattábla a vágófej alsó oldalán

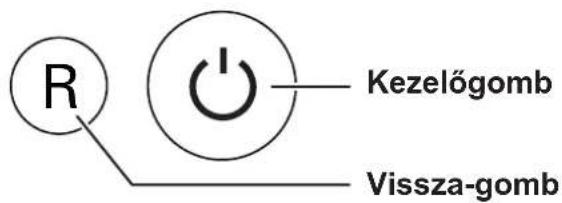

Kezelő- és kijelzőelemek

Kijelzések:

nyitva Üzemkész — Power

Túlterhelés — Overload

A motor túlmelegedett — Overheat

Hulladékgyűjtő megtelt —— Bin full

4 Üzembe helyezés

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

• Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.
• Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellőzőnyílásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
• Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.

• A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

• Helyezze a mellékelt CD-tartályt az aprítéktartály belső oldalán lévő tartószerkezetbe.

• Hálózati csatlakozót csatlakoztassa egy szabályszerűen telepített dugaszolóaljzat-hoz.

5 Kezelés

Az iratmegsemmisítő bekapcsolása

• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „l” állásba.
• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző világít.

Megjegyzés

A két vágóművet ne használja egyszerre. Papírt és CD-ket/hitelkártyákat csak egymás után semmisítsen meg.

Papír megsemmisítése

Megjegyzés

Az iratmegsemmisítő élettartamát meghosszabbíthatja, ha a papírból eltávolítja a fűzőkapcsokat.

• A papírt a papírnyílás közepén adagolja be. Az aprítási folyamatot fotocella indítja el. Emiatt ügyeljen arra vékony papírok esetén, hogy a fénysorompó érzékelje a papírt.
  Ha a beadagolónyílás ismét szabaddá válik, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő ismét üzemkész állapotba áll.

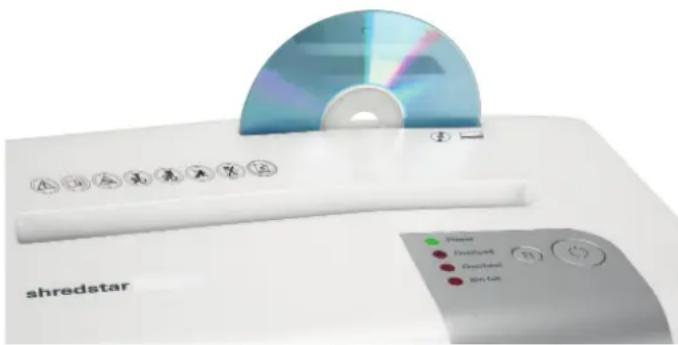

CD megsemmisítése

FIGYELMEZTETÉS

Sérülésveszély szilánkok által!

Az anyagfajtától függően a CD-k megsemmisítésekor szilánkok képződhetnek.

- Ezért viseljen védőszemüveget.

• Helyezze a CD-t az adagolónyílás közepébe.
• A CD-tartályt legkésőbb 5 CD megsemmisítése után ürítse. A különálló CD-tartály az aprítéktartályban található.

Hitel-, és ügyfélkártyák megsemmisítése

- Helyezze a kártyát a beadagolónyílás közepébe. A csíkokra vágott anyagot a papírhulladéktól külön ártalmatlanítsa.

Az iratmegsemmisítő kikapcsolása

• Nyomja meg a kezelőgombot.
  ▶ Az „Üzemkész“ kijelző kialszik.
• Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „0“ állásba.

6 LED kijelzők, üzemzavar-el-hárítás

Power

A készülék üzemképes.

Overload Túlterhelés

A gép túl van terhelve. (egyszerre túl sok papír került a készülékbe)

A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.
- Adott esetben nyomja meg az „R“ viszsza-gombot a papírköteg kivétele érdekében.
- Felezze meg a papírköteget.
- Adagolja a papírokat egymás után.

Overheat A motor túlmelegedett.

- Az iratmegsemmisítő újbóli használata előtt várjon körülbelül 30 percet, hogy a berendezés lehüljön.

Bin full Hulladékgyűjtő megtelt

▶ A kezelőelemen világít a jelzés. A vágó- szerkezet kikapcsol.

FIGYELEM

A megtelt aprítéktartályt feltétlenül ki kell üríteni, mert többszöri összenyomása esetén megsérülhet az aprítókészülék.

A burkolat felső részén fogantyúk vannak kialakítva, melyek megkönnyítik a vágófej felemelését az aprítéktartályról.

Megjegyzés

Ha a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe és az nem esik bele az iratmegsemmisítő belsejébe.

A vágómű folyamatosan jár

• A papíradagoló fénysorompóját papír zárja el. Tolja át a papírt egy vékony, kemény kartonnal.
• A fénysorompót papírpor szennyezte el. Tisztítsa meg az érzékelőt sürített levegővel, ill. száraz ecsettel vagy kendővel.

Más jellegű üzemzavarok esetén vevőszolgálatunk értesítése előtt győződjön meg róla, hogy az aprítófej megfelelően illeszkedik-e az aprítéktartályra.

7 Tisztítás és karbantartás

FIGYELMEZTETÉS

Veszélyes hálózati feszültség!

A készülék helytelen használata áramütéshez vezethet.

Áthelyezés előtt kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót.

A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szer-ződéses partnereink szerviztechnikusai végezhetik.

Vevőszolgálat címe; lásd 166. oldal.

Csak puha kendővel és kímélő szappanos vízzel tisztítsa az iratmegsemmisítőt. Eközben nem kerülhet víz a berendezésbe.

Olajozza meg az aprítókészüléket gyengülő aprítási teljesítmény és megnövekedett zaj esetén, illetve az aprítéktartály minden

ürítésekor. Ehhez csak speciális HSM aprítóblokk-olajat használjon:

• Fecskendezze a speciális olajat a papíra-dagolón keresztül a vágótengelyre teljes szélességében.
• Papír beadagolása nélkül járassa hátrafelé a vágószerkezetet, ehhez nyomja meg az R-gombot.
  A papírpor és az apró szemcsék leoldódnak.

8 Ártalmatlanítás / újrahasznosítás

Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvényes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csomagolóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.

9 A szállítmány tartalma

• Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva
• Üzemeltetési útmutató

Tartozékok

- Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403

Vevőszolgálat címe; lásd 166. oldal

10 Müszaki adatok

Típus X6pro X10
Vágási mód Apróra vágás
Vágási méret 2 x 15 mm 4,5 x 30 mm
Biztonsági fokozat DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Vágási teljesítmény* (lap) 80 g/m 2 DIN A4 70 g/m 2	67	1012
Vágási sebesség 42 mm/s
Munkaszélesség 220 mm
Hálózati csatlakozás	230 V / 50 Hz
Teljesítmény max. lapszámnál	160 W
Súly	7,90 kg	7,80 kg
A gyűjtőtartály úrtartalma	20 l
Külön vágószerkezet CDk/DVDk / ügyfélkártyák és bankkártyák számára
Vágási mód	Csíkra vágás
Vágási méret	15 mm
Vágási teljesítmény	1 CD / DVD (max. 1,2 mm vastag) vagy 1 ügyfélkártya/bankkártya
Általános adatok
Üzemmód	Rövididejű üzemeltetés
Üzemidő	7 min
Állásidő	45 min
Üzem közbeni környezeti feltételek:HőmérsékletRelatív páratartalomTenger feletti magasság	-10°C ... +25°Cmax. 90%, nem lecsapódómax. 2.000 m
Méretek SZ x H x M (mm)	345 x 245 x 445
Zajszint (üresjárat / teljes terhelés)	58 dB(A) / 62 dB(A)

* Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet.

Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:

• A 2014/35/EU kisfeszültségű irányelv
- 2014/30/EU elektromágneses összeférhetőségre vonatkozó irányelv
• 2011/65/EU RoHS irányelv

Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
