Produkttype	Makuleringsmaskin for dokumenter, partikkelkutt
Modell	HSM Shredstar X6pro
Kuttetype (papir)	Partikkelkutt 2 x 15 mm
Sikkerhetsnivå DIN 66399	P-5 / O-1 / T-1 / E-2
Kuttkapasitet (A4-ark 70 g/m²)	Opptil 12 ark per omgang
Kuttehastighet	42 mm/s
Innføringsbredde	220 mm
Beholdervolum	20 liter
Ødeleggelse av CD/DVD og kort	Ja, via egen åpning, strimlekutt 15 mm, 1 CD/DVD eller 1 kort per omgang
Strømforsyning	230 V / 50 Hz
Effektforbruk	160 W
Mål (L x B x H)	345 x 245 x 445 mm
Vekt	7,90 kg
Støynivå (tomgang / belastning)	58 dB(A) / 62 dB(A)
Driftsmodus	Korttidsdrift: 7 min arbeid, 45 min pause
Brukstemperatur	-10 °C til +25 °C, maks. fuktighet 90 % uten kondens
Garanti	2 år
Hovedfunksjoner	Automatisk start med fotocelle, frem/tilbake, LED-indikatorer (drift, overbelastning, overoppheting, beholder full)
Sikkerhet	Automatisk stopp ved overbelastning eller overoppheting, deteksjon av full beholder, beskyttelse mot elektrisk støt (kun innendørs bruk)
Vedlikehold og rengjøring	Olje kuttverket regelmessig med HSM spesialolje (ref. 1.235.997.403), rengjør med myk klut og ikke-korrosiv såpe
Reservedeler og reparasjonsevne	Internt vedlikehold forbeholdt HSM kundeservice; spesialolje tilgjengelig som tilbehør
Generell informasjon	Ikke sett inn stifter, binders, vinduskonvolutter, plast, papp osv.; tøm beholderen regelmessig; følg sikkerhetsinstruksjonene

Ofte stilte spørsmål - Shredstar X6pro HSM

Hvor mange ark kan jeg makulere på én gang?

Maksimal kapasitet er 12 ark (A4-format, 70 g/m²) eller 10 ark (80 g/m²) per omgang. For å unngå papirstopp bør du ikke overskride denne kapasiteten.

Kan jeg makulere CD/DVD og kredittkort?

Ja, bruk den dedikerte åpningen (atskilt fra papirmatingen). Sett inn én CD/DVD eller ett kort om gangen. Bruk vernebriller for CD/DVD på grunn av mulige splinter.

Hva gjør jeg hvis makulatoren ikke fungerer eller viser overbelastning?

Ved overbelastning (indikator Overload) går makulatoren automatisk tilbake. Fjern noen ark og sett inn færre ark. Hvis indikatoren Overheat lyser, la apparatet avkjøles i 30 minutter før bruk.

Hvordan oljer jeg kuttverket?

Bruk kun HSM spesialolje (ref. 1.235.997.403). Spray oljen over hele bredden av kuttvalsene via papirmatingen, og kjør deretter i revers (knapp R) uten papir. Olje regelmessig, spesielt hvis kapasiteten reduseres eller det oppstår lyder.

Hvorfor stopper makulatoren og indikatoren 'Bin full' lyser?

Beholderen er full. Tøm den og ikke komprimer partiklene. Etter tømming starter apparatet normalt igjen. Bruk de integrerte håndtakene for å løfte kuttehodet.

Hvilke typer dokumenter bør jeg ikke makulere?

Ikke sett inn store binders, vinduskonvolutter eller polstrede konvolutter, aviser, plastark, laminerte dokumenter, papp, plast, klebrig eller hardt materiale. Fjern stifter om mulig for å forlenge levetiden.

Kan makulatoren gå kontinuerlig?

Nei, den er designet for korttidsdrift: 7 minutters arbeid etterfulgt av 45 minutters pause. Følg disse syklusene for å unngå overoppheting.

Hvordan kobler jeg apparatet trygt til strøm?

Kontroller at spenning og frekvens samsvarer med typeskiltet (230 V / 50 Hz). Koble til en korrekt installert og tilgjengelig stikkontakt. Bruk apparatet kun innendørs på et tørt sted. Hold minst 5 cm avstand fra veggen.

Hva gjør jeg hvis papiret setter seg fast og ikke kommer ut?

Trykk på returknappen (R) for å reversere kutte-retningen. Hvis blokkeringen vedvarer, slå av og koble fra apparatet, og fjern papiret forsiktig med tynn papp. Unngå å stikke hendene inn i åpningen.

Hvordan rengjør jeg makulatoren?

Koble alltid apparatet fra strømmen før rengjøring. Bruk en myk klut og en ikke-korrosiv såpeløsning. Ikke la vann trenge inn. For fotocellen, støv av med trykkluft eller en tørr børste.

BRUKSANVISNING Shredstar X6pro HSM

Faretegnet med signalordet

Fare for børn og andre personer!

2 Anvendelse i overensstem-melse med formålet, garanti

Makulatorens levetid forøges, hvis clips fjernes fra papiret.

7 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

ADVARSEL og tekst med grå bakgrunn varsler om fare for livsfarlige personskader.

PASS PÅ

varsler om mulige materielle skader.

Merk

angir informasjon om hvordan man bruker maskinen på en effektiv måte, uten at det oppstår farer.

Sikkerhetsinstrukser

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere.

Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader på grunn av skarpe kniver!

Grip aldri inn i sprekken på papi-rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Ikke bruk noen rengjøringsmidler eller trykkluftfl asker som inneholder antennelige stoff er. Disse substansene kan selvantenne.

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske

eller psykiske ferdigheter eller manglende erfaring og/eller mangelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet.

Ikke forlat makuleringsmaskinen påslått uten tilsyn.

Farer som skyldes elektrisk strøm!

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

- Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann. Ta aldri i nettstøpslet med våte hender.

- Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.

2 Tiltenkt bruk, garanti

Makulatoren er beregnet på makulering av papir samt å redusere mengden CD-/DVD-plater og kreditt-/kundekort.

PASS PÅ

Papiret må ikke inneholde store binderser. Ikke før inn vinduskonvolutter eller polstrede konvolutter, aviser, folier, laminerte dokumenter, papp, plast, klebende eller hardt materiale.

Garantitiden for makuleringsmaskinen er på 2 år. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

3 Oversikt

1 Beholder for makuleringsmasse
2 Sikkerhetsinstrukser
3 Innføringsåpning for papir
4 Betjenings- og indikeringsenhet
5 Innføringsåpning for CD-er/DVD-er og kunde-/kredittkort
6 Nettbryter
7 Typeskilt på undersiden til skjærehodet

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.
• Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi - kasjonene på merkeskiltet før du setter i nettstøpselet.

- Sett den vedlagte CD-beholderen inn i holderen på innsiden av beholderen for makuleringsmasse.

- Plugg støpslet inn i en forskriftsmessig installert stikkontakt.

5 Betjening

Ikke bruk de to kutteverkene samtidig. ∅delegg papir og CD-er/kredittkort etter hverandre.

Makulere papir

Merk

Du øker levetiden for makuleringsmaskinen din hvis du fjerner alle stifter fra papiret.

- Tilfør papirene midt i papirspalten. Lysporten starter skjæreapparatet automatisk. Pass derfor på ved smale papirstrimler slik at de kan fanges opp av lysporten.

Hvis tilførselsåpningen er ledig igjen, slås kutteverket av, og makuleringsmaskinen går inn i driftsklar stilling.

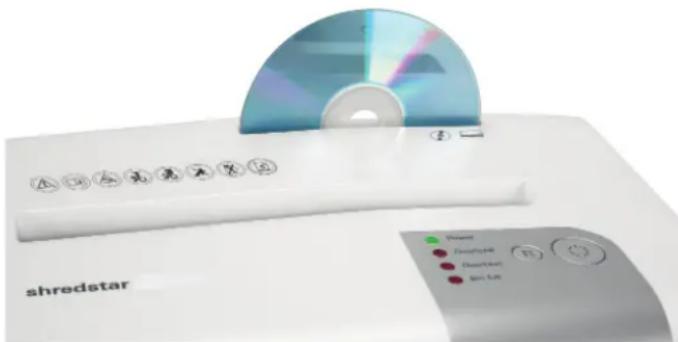

Makulering av CD-er

ADVARSEL

Fare for personskader på grunn av splinter!

Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale.

- Bruk derfor beskyttelsesbriller.

• Plasser CD/DVD midt på tilførselsåpningen.
• Tøm CD-beholderen senest etter destruksjonen av 5 CD-er. Den separate CD-beholderen befi nner seg i beholderen for makuleringsmasse for papir.

Makulere kreditt- og kundekort

- Legg kortet midt i innmatingsåpningen. Det makulerte materialet må avhendes separat fra papiravfall.

Enheten er klar til drift.

Overload Over belastning

Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.
- Trykk eventuelt på Reverseringsknappen "R" for å ta ut papirbunken.
- Halver papirbunken.
• Før inn arkene etter hverandre.

Overheat Motoren er overopphetet.

Tøm den fulle beholderen for makule- ringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

I husoverdelen er det innarbeidet gripehåndtak, som gjør det enklere skjærehodet.

Merk

Hvis du trykker kort på Reverseringsknappen før du tar ut beholderen, blir en del av makuleringsmassen trukket tilbake i skjæreapparatet og faller dermed ikke inn i makuleringsmaskinen.

Skjæreapparat går uavbrutt

• Lysporten i åpningen for papirmatning er blokkert av papir. Trykk papiret gjennom med et stykke tynn, fast kartong.
• Lysporten er tilsmusset av papirstøv. Rengjør sensoren med trykkluft eller en tørr pensel eller klut.

Ved andre feil må du kontrollere om skjærehodet er satt riktig på beholderen for makuleringsmasse før du kontakter vår kundeservice.

7 Renhold og stell

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

Slå av makuleringsmaskinen og tekk ut nettstøpselet før man fl ytter eller rengjør maskinen.

Servicearbeider som innebærer at man må fjerne kapslingsdekslene, må kun utføres av HMS-kunde-service og service-teknikere fra våre avtalepartnere.

Adresser til kundeservice se side 166.

Rengjøring av makuleringsmaskinen må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Olje skjæreapparatet hvis skjæreeff ekten blir redu- sert, ved støyutvikling eller hver gang makuleringsbe- holderen tømmes. Bruk

kun skjæreblokk-spesialolje fra HSM til dette:

• Sprøyt spesialoljen gjennom papirinnmatingen i hele sin bredde på skjæreakslene.
• La kutteverket gå baklengs uten papirtilførsel. Trykk til det på R-knappen.
  ▶ Papirstøv og partikler løsner.

8 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange gan- ger materialer som fremdeles er verdifulle, men også skadelige stoff er, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoff ene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljøriktig deponering.

9 Leveringsomfang

• Makuleringsmaskin pakket i esken
• Bruksanvisning

Tilbehør

- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 166.

10 Tekniske data

Type X6pro X10
Skjæremåte Partikkelskjæring
Skjærestørrelse 2 x 15 mm 4,5 x 30 mm
Sikkerhetsnivå DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Skjæreeff ekt* (blad) DIN A4 80 g/m 2 70 2	67 g/m	1012
Skjærehastighet 42 mm/s
Arbeidsbredde	220 mm
Tilkobling	230 V / 50 Hz
Effekt ved maks. antall ark	160 W
Vekt 7,90 kg	7,80 kg
Oppsamlingsbeholderens volum	20 l
Separat kutteverk for CD / DVD / Kunde- og kredittkort
Skjæremåte	Strimmelskjæring
Skjærestørrelse	15 mm
Skjæreeffekt	1 CD / DVD (maks. 1,2 mm tykk) eller 1 kredittkort/kundekort
Generelle data
Driftsmåte	Korttids drift
Driftstid	7 min
Hviletid	45 min
Krav til omgivelsene under drift:Temperatur relativ luftfuktighetHøyde over havet	-10°C til +25°Cmaks. 90%, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)	345 x 245 x 445
Lydtrykknivå (tomgang / under last)	58 dB(A) / 62 dB(A)

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskrifter i EU:

• Lavspenningsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-samsvarserklæringen kan fås hos produsenten.
