Tuotetyyppi	Asiakirjasilppuri, partikkelileikkaus
Malli	HSM Shredstar X6pro
Leikkaustyyppi (paperi)	Partikkelileikkaus 2 x 15 mm
Turvallisuustaso DIN 66399	P-5 / O-1 / T-1 / E-2
Leikkauskapasiteetti (A4-arkit 70 g/m²)	Jopa 12 arkkia kerrallaan
Leikkausnopeus	42 mm/s
Syöttöleveys	220 mm
Keräysastian tilavuus	20 litraa
CD-/DVD- ja korttien tuhoaminen	Kyllä, erillinen syöttöaukko, suikaleleikkaus 15 mm, 1 CD/DVD tai 1 kortti kerrallaan
Virtalähde	230 V / 50 Hz
Tehonkulutus	160 W
Mitat (L x S x K)	345 x 245 x 445 mm
Paino	7,90 kg
Melutaso (tyhjänä / kuormitettuna)	58 dB(A) / 62 dB(A)
Käyttötapa	Lyhytaikainen käyttö: 7 min työskentelyä, 45 min taukoa
Käyttölämpötila	-10 °C - +25 °C, kosteus enintään 90 % ilman kondensaatiota
Takuu	2 vuotta
Päätoimintot	Automaattinen käynnistys valokennolla, eteen-/taaksepäin, LED-merkkivalot (käyttö, ylikuormitus, ylikuumeneminen, astia täynnä)
Turvallisuus	Automaattinen pysäytys ylikuormituksen tai ylikuumenemisen sattuessa, astian täyttymisen tunnistus, sähköiskusuojaus (vain sisäkäyttö)
Huolto ja puhdistus	Voitele leikkuuyksikkö säännöllisesti HSM-erikoisöljyllä (viite 1.235.997.403), puhdista pehmeällä liinalla ja syövyttämättömällä saippualla
Varaosat ja korjattavuus	Sisäinen huolto on tarkoitettu vain HSM:n huoltopalvelulle; erikoisöljy saatavilla lisävarusteena
Yleisiä tietoja	Älä työnnä nitojannitoja, paperiliittimiä, ikkunallisia kirjekuoria, muovia, kartonkia tms.; tyhjennä keräysastia säännöllisesti; noudata turvallisuusohjeita

Usein kysytyt kysymykset - Shredstar X6pro HSM

Kuinka monta arkkia voin tuhota kerralla?

Suurin kapasiteetti on 12 arkkia (A4, 70 g/m²) tai 10 arkkia (80 g/m²) kerrallaan. Tukkeutumisen välttämiseksi on suositeltavaa olla ylittämättä tätä määrää.

Voinko tuhota CD-/DVD-levyjä ja luottokortteja?

Kyllä, käytä erillistä syöttöaukkoa (erillään paperisyötöstä). Aseta vain yksi CD/DVD tai yksi kortti kerrallaan. Käytä suojalaseja CD-/DVD-levyille mahdollisten sirpaleiden vuoksi.

Mitä tehdä, jos silppuri ei toimi tai näyttää ylikuormitusta?

Ylikuormituksen sattuessa (merkkivalo Overload) silppuri peruuttaa automaattisesti. Poista osa arkeista ja syötä ne uudelleen pienempänä määränä. Jos merkkivalo Overheat syttyy, anna laitteen jäähtyä 30 minuuttia ennen uudelleenkäyttöä.

Kuinka öljytä leikkuuyksikkö?

Käytä vain HSM-erikoisöljyä (viite 1.235.997.403). Suihkuta sitä koko leikkuusylinterien leveydelle paperisyötön kautta, ja käännä sitten taaksepäin (painike R) ilman paperia. Öljyä säännöllisesti, erityisesti jos kapasiteetti heikkenee tai ilmenee ääniä.

Miksi silppuri pysähtyy ja 'Bin full' -merkkivalo syttyy?

Keräysastia on täynnä. Tyhjennä se äläkä tiivistä partikkeleita. Tyhjentämisen jälkeen laite käynnistyy normaalisti. Käytä sisäänrakennettuja kahvoja leikkuupään nostamiseen.

Minkä tyyppisiä asiakirjoja ei saa tuhota?

Älä syötä suuria paperiliittimiä, ikkunallisia tai pehmustettuja kirjekuoria, sanomalehtiä, muovikalvoja, laminoituja asiakirjoja, kartonkia, muovia, liimapintaisia tai kovia materiaaleja. Poista nitojat mahdollisuuksien mukaan käyttöiän pidentämiseksi.

Voiko silppuri toimia jatkuvasti?

Ei, se on suunniteltu lyhytaikaiseen käyttöön: 7 minuuttia työskentelyä, jota seuraa 45 minuutin tauko. Noudata näitä jaksoja ylikuumenemisen välttämiseksi.

Kuinka liittää laite turvallisesti?

Tarkista, että jännite ja taajuus vastaavat arvokilpeä (230 V / 50 Hz). Kytke asianmukaisesti asennettuun ja helposti saavutettavaan pistorasiaan. Käytä laitetta vain sisätiloissa, kuivassa paikassa. Pidä vähintään 5 cm etäisyys seinästä.

Mitä tehdä, jos paperi tukkeutuu eikä tule ulos?

Paina peruutuspainiketta (R) kääntääksesi leikkaussuunnan. Jos tukos jatkuu, sammuta ja irrota laite verkosta, ja poista paperi varovasti ohuella kartongilla. Vältä käsien viemistä aukkoon.

Kuinka puhdistaa silppuri?

Irrota laite aina verkosta ennen puhdistusta. Käytä pehmeää liinaa ja syövyttämätöntä saippualiuosta. Älä anna veden päästä sisälle. Valokennon pölyt poista paineilmalla tai kuivalla siveltimellä.

KÄYTTÖOHJE Shredstar X6pro HSM

eesti: Paberipurustaja HSM shredstar 87

1 Symboleiden selitykset ja turvallisuusohjeet

VAROITUS

Varoituskolmio ja signaalisana

VAROITUS sekä harmaalla taustalla oleva teksti viittaavat vaikean tai hengenvaaralli- sen loukkaantumisen mahdollisuuteen.

HUOMIO

varoittaa mahdollisista esinevahingoista.

Vihje

merkitsee tietoja koneen tehokkaasta käytöstä ilman turvariskejä.

Turvaohjeita

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraa- valle käyttäjälle koneen mukana.

Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

Terävät terät aiheuttavat loukkaantumisvaaran!

Älä koskaan kosketa paperinsyö- tön rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Palovammavaara!

Älä käytä puhdistusaineita tai paineilmapulloja, joissa on lei-mahtavia aineita, koska nämä aineet voivat syttyä.

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella.

Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Sähkövirta aiheuttaa turvalli-suusriskin!

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

- Tarkasta laitteen ja johdon vauriot säännöllisesti.

Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epäasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhitä, irrota verkkopistoke.

- Vältä veden joutumista paperisilp-puriin. Älä upota verkkojohtoa tai verkkopistoketta veteen. Älä koske verk-kopistokkeeseen kosteilla käsillä.

- Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.

2 Tarkoituksenmukainen käyttö, takuu

Paperisilppuri on tarkoitettu papereiden tuhoamiseen sekä pienissä määrin CD/DVD-levyjen ja luotto-/asiakaskorttien silp-puamiseen.

HUOMIO

Paperissa ei saa olla isoja klemmareita. Älä syötä ikkunallisia tai pehmustettuja kir-jekuoria, sanomalehtiä, kalvoja, laminoituja dokumentteja, kartonkia, muovia, tarttuvaa tai kovaa materiaalia.

Paperisilppurin tuotevastuuaika on 2 vuotta. Kulumat, vauriot, jotka johtuvat epääsi- anmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

3 Yleiskatsaus

1 Silppusäiliö
2 Turvaohjeita
3 Paperin syöttöaukko
4 Käyttö- ja näyttöyksikkö
5 CD-/DVD-levyjen ja kanta-asiakas-/luottokorttien syöttöaukko
6 Verkkokytkin
7 Tyyppikilpi leikkauspään alapuolella

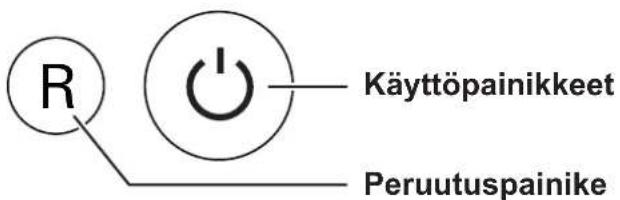

Käyttö- ja näyttölaitteet

Näytöt:

Käyttövalmis

Power

Ylikuormitus

Overload

Moottori ylikuumentunut

Overheat

Säiliö täynnä

Bin full

4 Käyttöönotto

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.
• Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

• Sijoita toimitukseen sisältyvä CD-säiliö silppusäiliön sisäpuolella olevaan pidikkeeseen.

• Työnnä verkkopistoke asianmukaisesti asennettuun pistorasiaan.

5 Käyttö

Paperisilppurin käynnistys

• Paina paperinsilppurin takana oleva kytkin asentoon "I".
• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" palaa.

Vihje

Älä käytä molempia leikkauskoneistoja samaan aikaan. Tuhoa paperi ja CD-levyt/ luottokortit peräkkäin.

Paperin silppuaminen

Vihje

Paperisilppurin käyttöikä paranee, kun pois-tat paperista paperiliittimet.

• Vie paperi paperiaukon keskelle. Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon. Huomaa sen vuoksi kapeiden paperisuikaleiden kohdalla, että nämä osuvat valokennon alueelle.
  Kun syöttöaukko on taas vapaa, leikkauskoneisto kytkeytyy pois ja paperisilppuri menee käyttövalmiuteen.

CD-levyjen silppuaminen

VAROITUS

Loukkaantumisvaara sirpaleista!

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sirpaleita.

- Käytä sen vuoksi suojalaseja.

• Syötä CD-levyt syöttöaukon keskelle.
• Tyhjennä CD-säiliö viimeistään 5 CD-levyn tuhoamisen jälkeen. Erillinen CD-säiliö on silppusäiliössä.

Luotto- ja asiakaskorttien tuhoaminen

- Syötä kortti syöttöaukon keskelle. Hävitä silputtu materiaali erillään paperijätteistä.

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.
  ▶ Näyttö "käyttövalmis" sammuu.
• Paina paperinsilppurin takana oleva kytkin asentoon „0“.

6 LED-näytöt, häiriöiden poisto

Power

Laite on käyttövalmis.

Overload Ylikuormitus

Kone on ylikuormitettu. Laitteeseen on syötetty kerralla liikaa paperia.

➢ Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.
- Paina tarvittaessa vielä "R"-peruutuspainiketta poistaaksesi paperitukoksen.
- Puolita paperinippu.
- Syötä paperia vähitellen.

Overheat Moottori on ylikuumentunut.

- Anna paperisilppurin jäähtyä n. 30 min ennen sen käyttöönottoa uudelleen.

Bin full Säiliö täynnä

Käyttökentän merkkivalo palaa. Leikkuukoneisto pysähtyy.

HUOMIO

Tyhjennä silppusäiliö aina sen täyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

Laitteen yläosassa on kahvasyvennyksiä, jotka helpottavat leikkauspään nostamista pois.

Vihje

Jos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa silppua vedetään takaisin leikkauskoneistoon eikä putoa paperisilppurin sisätilaan.

Leikkauskoneisto toimii jatkuvasti

• Paperinsyötön valokennon on jumittanut paperi. Työnnä paperi läpi ohuen kartongin avulla.
• Valokenno on likaantunut paperitukoksen vuoksi. Puhdista anturi paineilmalla tai kui-valla siveltimellä tai kankaalla.

Muiden häiriöiden kohdalla varmista ennen yhteydenottoa asiakaspalveluun, onko leikkauspää asetettu kunnolla silppusäiliön päälle.

7 Puhdistus ja huolto 8 Hävittäminen / kierrätys

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

Kytke paperisilppuri pois päältä ja irrota verkkopistoke, ennen kuin siirrät konetta tai puhdistat sitä.

Ainoastaan HSM-asiakaspalvelu ja sopimuskumppaniemme huol-toasentajat saavat tehdä huoltotöitä, jotka edellyttävät katteiden irrottamista kotelosta.

Asiakaspalvelun osoitteet sivulla 166.

Puhdista paperisilppuri ainoastaan pehme-ällä liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin. Käytä

ainoastaan HSM-leikkauslohkoerikoisöljyä:

• Suihkuta erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä terääakseleille.
• Käytä leikkuukoneistoa takaperin syöttämättä paperia. Paina tätä varten R-painiketta.
  ▶ Paperipöly ja muut hiukkaset poistuvat.

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

9 Toimituksen sisältö

• Paperinsilppuri laatikoon pakattuna
- Käyttöohje

Lisätarvikkeet

- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 166.

10 Tekniset tiedot

Tyyppi X6pro X10
Leikkaustapa Silppuleikkaus
Leikkauskoko 2 x 15 mm 4,5 x 30 mm
Turvataso DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Leikkausteho* (arkki), DIN A4 80 g/m 2 70 2	67 g/m	1012
Leikkausnopeus 42 mm/s
Syöttöleveys	220 mm
Liitäntä	230 V / 50 Hz
Ottoteho maks. arkkimäärällä	160 W
Paino	7,90 kg	7,80 kg
Silppusäiliön tilavuus	20 l
Erillinen leikkuukoneisto CD-/ DVD-levyille / kanta-asiakas- ja luottokorteille
Leikkaustapa	Suikaleleveys
Leikkauskoko	15 mm
Leikkausteho	1 CD / DVD (maks. 1,2 mm paksu) tai 1 luottokortti/kanta-asiakaskortti
Yleisiä tietoja
Toimintatapa	Lyhytaikainen käyttö
Käyttöaika	7 min
Lepoaika	45 min
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä	-10°C – +25°CKork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)	345 x 245 x 445
Melutaso (tyhjäkänyti / kuorma)	58 dB(A) / 62 dB(A)

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirektiivi 2014/35/EU
- Sähkömagneettista yhteensopivuutta koskeva direktiivi 2014/30/EU
• RoHS-direktiivi 2011/65/EU

EU-vaatimustenmukaisuusvakuutuksen voi pyytää valmistajalta.
