Shredstar X6pro - Makulator HSM - Gratis brugsanvisning og manual

Produkttype	Dokumentmakulerer med partikelskæring
Model	HSM Shredstar X6pro
Skæremetode (papir)	Partikelskæring 2 x 15 mm
Sikkerhedsniveau DIN 66399	P-5 / O-1 / T-1 / E-2
Skærekapacitet (A4-ark 70 g/m²)	Op til 12 ark pr. gennemløb
Skærehastighed	42 mm/s
Indføringsbredde	220 mm
Opsamlingsvolumen	20 liter
Destruktion af CD/DVD og kort	Ja, via separat indføring, strimmelklipping 15 mm, 1 CD/DVD eller 1 kort pr. gennemløb
Strømforsyning	230 V / 50 Hz
Effektforbrug	160 W
Mål (Længde x Dybde x Højde)	345 x 245 x 445 mm
Vægt	7,90 kg
Støjniveau (tomgang / belastning)	58 dB(A) / 62 dB(A)
Driftstilstand	Kortvarig drift: 7 minutters arbejde, 45 minutters pause
Brugstemperatur	-10 °C til +25 °C, max. luftfugtighed 90 % uden kondensation
Garanti	2 år
Hovedfunktioner	Automatisk start via fotocelle, frem/tilbage, LED-indikatorer (drift, overbelastning, overophedning, beholder fuld)
Sikkerhed	Automatisk stop ved overbelastning eller overophedning, registrering af fuld beholder, beskyttelse mod elektrisk stød (kun til indendørs brug)
Vedligeholdelse og rengøring	Smør jævnligt skæreenheden med HSM specialolie (ref. 1.235.997.403), rengør med blød klud og ikke-ætsende sæbe
Reservedele og reparerbarhed	Intern vedligeholdelse forbeholdt HSM's eftersalgsservice; specialolie fås som tilbehør
Generelle oplysninger	Indsæt ikke hæfteklammer, clips, vindueskuverter, plast, pap osv.; tøm beholderen regelmæssigt; følg sikkerhedsanvisningerne

Ofte stillede spørgsmål - Shredstar X6pro HSM

Hvor mange ark kan jeg destruere ad gangen?

Den maksimale kapacitet er 12 ark (A4-format, 70 g/m²) eller 10 ark (80 g/m²) pr. gennemløb. For at undgå blokeringer anbefales det ikke at overskride denne kapacitet.

Kan jeg destruere CD/DVD og kreditkort?

Ja, brug den dedikerede åbning (adskilt fra papirindføringen). Indsæt én CD/DVD eller ét kort ad gangen. Bær beskyttelsesbriller til CD/DVD på grund af mulige splinter.

Hvad gør jeg, hvis makulereren ikke fungerer eller viser overbelastning?

Ved overbelastning (indikator Overload) bakker makulereren automatisk. Fjern nogle ark og indsæt dem i reduceret mængde. Hvis indikatoren Overheat lyser, lad apparatet køle af i 30 minutter før genbrug.

Hvordan smører jeg skæreenheden?

Brug kun HSM specialolie (ref. 1.235.997.403). Spray den over hele bredden af skærevalserne gennem papirindføringen, og kør derefter i bakgear (knap R) uden papir. Smør regelmæssigt, især hvis kapaciteten falder, eller der opstår støj.

Hvorfor stopper makulereren, og indikatoren 'Beholderen fuld' lyser?

Beholderen er fuld. Tøm den, og pres ikke partiklerne sammen. Efter tømning genstarter apparatet normalt. Brug de indbyggede håndtag til at løfte skærehovedet.

Hvilke typer dokumenter må ikke destrueres?

Indfør ikke store clips, vindues- eller polstrede kuverter, aviser, plastfolie, laminerede dokumenter, pap, plastik, klæbende eller hårde materialer. Fjern hæfteklammer, hvis muligt, for at forlænge levetiden.

Kan makulereren køre kontinuerligt?

Nej, den er designet til kortvarig drift: 7 minutters arbejde efterfulgt af 45 minutters pause. Overhold disse cyklusser for at undgå overophedning.

Hvordan tilslutter jeg apparatet sikkert?

Kontrollér, at spænding og frekvens svarer til typeskiltet (230 V / 50 Hz). Tilslut til en korrekt installeret og tilgængelig stikkontakt. Brug apparatet kun indendørs på et tørt sted. Hold en afstand på mindst 5 cm til væggen.

Hvad gør jeg, hvis papiret sidder fast og ikke kommer ud?

Tryk på tilbage (R) knappen for at vende skæreretningen. Hvis blokeringen fortsætter, sluk og tag stikket ud, og fjern forsigtigt papiret med et tyndt stykke pap. Undgå at stikke hænderne ind i åbningen.

Hvordan rengør jeg makulereren?

Tag altid stikket ud af apparatet før rengøring. Brug en blød klud og en ikke-ætsende sæbeopløsning. Lad ikke vand trænge ind i apparatet. Til fotocellen aftørres med trykluft eller en tør pensel.

BRUGSANVISNING Shredstar X6pro HSM

1 Symbolforklaring og sikkerhedshenvisninger

ADVARSEL

ADVARSEL og tekst med grå baggrund advarer dig mod alvorlige til livsfarlige kvæstelser.

VIGTIGT

henviser til mulige materielle skader.

Bemærk

angiver oplysninger om en effektiv drift af maskinen uden risiko for fare.

Sikkerhedsinstruktioner

Læs driftsvejledningen før idrift- tagning af maskinen, opbevar den til senere brug, og videregiv vej- ledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Fare for forbrænding!

Anvend ikke rengøringsmidler eller sprayfl asker med trykluft, som indeholder antændelige materialer, da disse substanser kan blive antændt.

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, san-

semæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Lad ikke makulatoren være tændt uden opsyn.

Fare på grund af elektrisk strøm!

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

- Kontrollér regelmæssigt apparatet og kablet for skader.

Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.

- Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Makulatoren er beregnet til at fi ndele papir samt små mængder cd'er/dvd'er og kredit-/kundekort.

VIGTIGT

Papiret må ikke indeholde clips.

Før ikke rudekonvolutter og konvolutter med luftbobler, aviser, folier, laminerede dokumenter, pap, plastik, klæbende eller hårdt materiale ind.

Garantitiden for makulatoren er på 2 år. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

3 Oversigt

1 Materialebeholder
2 Sikkerhedshenvisninger
3 Tilførselsåbning til papir
4 Betjenings- og displayenhed
5 Tilførselsåbning til cd'er/dvd'er og kunde-/kreditkort
6 Netafbryder
7 Typeskilt på undersiden af skærehovedet

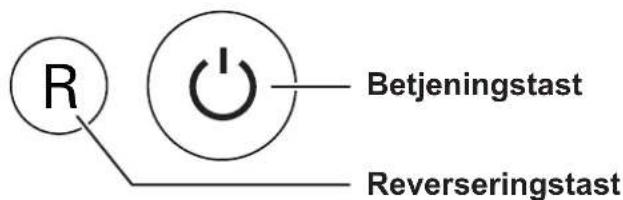

Betjenings- og displayelementer

Visninger:

Driftsklar

Power

Overbelastning

Overload

Motor overophedet

Overheat

Beholder fuld

Bin full

4 Idriftsættelse

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.
• Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Sørg for, at det er nemt at nå netstikket.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.

• Sæt den medfølgende cd-beholder i holderen på indersiden af materialebeholderen.

• Sæt netstikket i en korrekt installeret stikdåse.

5 Betjening

Tilkobling af makulatoren

• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på "l".
• Tryk på betjeningstasten.
  ▶ Visningen "Driftsklar" lyser.

Bemærk

Anvend ikke de to skæreværker samtidigt. Makulér papir og cd'er/kreditkort efter hinanden.

Makulering af papir

Bemærk

- Før papir ind midt i papiråbningen. Maku- leringsprocessen startes af en fotocelle i papirtilførsels-åbningen. Sørg derfor ved smalle papirstrimler for, at de kan registre- res af fotocellen.

Når tilførselsåbningen er fri igen, frakobles skæreværket, og makulatoren skifter til standby.

Makulering af cd'er / dvd'er

ADVARSEL

Fare for kvæstelser på grund af splinter!

Afhængigt af materialetypen kan der slynges splinter ud af skæreværket, som kan medføre øjenskader, når der makuleres cd'er.

• Bær beskyttelsesbriller.

• Før altid kun en cd/dvd ind i midten af tilførselsåbningen.
• Tøm cd-beholderen senest efter makule-ring af 5 cd'er. Den separate cd-beholder befi nder sig i materialebeholderen.

Makulering af kredit- og kundekort

- Før kortet ind i midten af tilførselsåbningen. Bortskaf det makulerede materiale separat fra papiraff ald.

Frakobling af makulatoren

• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ slukker.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på „0“.

6 Lysdiodevisninger, udbedring af fejl

Power

Apparatet er driftsklart.

Overload Overbelastning

Maskinen er overbelastet. Der er tilført for meget papir på én gang.

Skæreværket kører baglæns et par sekunder og skubber papiret ud.
- Tryk evt. også på reverseringstasten „R“ for at tage papirstablen ud.
- Halvér papirstablen.
- Før papiret ind stykke for stykke.

Overheat Motoren er overophedet.

- Lad makulatoren køle af i ca. 30 min., før den tages i drift igen.

Bin full Beholder fuld

Visningen på betjeningselementet lyser. Skæreværket frakobles.

VIGTIGT

Tøm den fulde aff aldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

I kabinetoverdelen er der indarbejdet grebsfordybninger, som gør det lettere at løfte skærehovedet.

Bemærk

Hvis der trykkes kortvarigt på reserverings-tasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket og falder ikke ned i makulatorens indvendige rum.

Skæreværket kører uafbrudt

• Fotocellen i papirtilførslen er blokeret af papir. Tryk papiret igennem med tyndt, fast pap.
• Fotocellen er tilsmudset på grund af papirstøv. Rengør sensoren med trykluft eller en tør pensel eller klud.

Kontrollér ved andre fejl, om skærehovedet er sat korrekt på materialebeholderen, før vores kundeservice kontaktes.

Forkert omgang med maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, før den fl yttes eller gøres rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kunde-service og service-teknikere fra vores samarbejdspartnere.

Kundeserviceadresser se side 166.

Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Smør skæreværket med olie, hvis skæreeff ekten aftager, der opstår støj, og når materialebeholderen er blevet tømt. Anvend kun

HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre baglæns uden papirtilførsel. Tryk på R-tasten.
  ▶ Papirstøv og partikler løsnes.

8 Bortskaff else / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoff er, der var nødvendige for funktionen og sikkerheden. Ved forkert bortskaff else

eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaff aldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Leverage

• Makuleringsmaskinen er indpakket i kasse
• Brugsvejledning

Tilbehør

- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 166.

10 Tekniske data

Type X6pro X10
Skæretype Partikelskæring
Snitstørrelse 2 x 15 mm 4,5 x 30 mm
Sikkerhedstrin DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Skæreeff ekt* (ark), DIN A4 80 g/m 2 70 g/m 2	67	1012
Skærehastighed	42 mm/s
Indføringsbredde	220 mm
Tilslutning	230 V / 50 Hz
Strømforbrug ved maks. antal ark	160 W
Vægt	7,90 kg	7,80 kg
Volumen på affaldsbeholderen	20 l
Separat skæreværk til cd/dvd/kunde- og kreditkort
Skæretype	Strimmelskæring
Snitstørrelse	15 mm
Skæreeffekt	1 cd/dvd (maks. 1,2 mm tyk) eller 1 kreditkort/kundekort
Generelle data
Driftsart	Korttidsdrift
Driftstid	7 min
Hviletid	45 min
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +25°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	345 x 245 x 445
Støjniveau (tomgang / last)	58 dB(A) / 62 dB(A)

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeff ekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirektiv 2014/35/EU
• EMC-direktiv 2014/30/EU
• RoHS-direktiv 2011/65/EU

EU-overensstemmlseserklæringen kan bestilles hos producenten.
