Vrsta izdelka	Uničevalnik dokumentov
Znamka	HSM
Model	HSM1802
Dimenzije (Š x G x V)	380 x 280 x 590 mm
Teža	10 kg
Napajanje	220-240 V, 50 Hz
Moč	250 W
Vrsta reza	Mikrorez (delci 4x35 mm)
Varnostna raven	P-4 (fini delci)
Rezalna zmogljivost (A4 80 g/m²)	10 listov na prehod
Prostornina koša	20 litrov
Hitrost rezanja	2 m/min
Čas neprekinjenega delovanja	5 minut
Priporočen čas pavze	20 minut
Raven hrupa	55 dB(A)
Glavne funkcije	Samodejni vklop/izklop, vzvratna vožnja, LED luči
Varnost	Toplotna zaščita, otroška varnost s stikalom
Vzdrževanje in čiščenje	Redno mazanje rezil, praznjenje koša
Nadomestni deli in popravila	Koš, rezila, mazalno olje na voljo
Splošne informacije	Namenjeno za pisarniško uporabo

Pogosto zastavljena vprašanja - HSM1802 HSM

Koliko listov lahko uniči HSM1802 v enem prehodu?

Uničevalnik HSM1802 lahko uniči do 10 listov papirja A4 (80 g/m²) v enem samem prehodu.

Kakšno vrsto reza ponuja ta uničevalnik?

Izvaja mikrorez v delce velikosti 4x35 mm, kar ustreza varnostni stopnji P-4.

Kako vzdrževati moj uničevalnik HSM1802?

Priporočljivo je, da namastite rezila redno (vsakih 30 minut uporabe) s posebnim oljem za uničevalnik. Redno praznite koš.

Zakaj se uničevalnik ustavi med uporabo?

HSM1802 je opremljen s toplotno zaščito, ki ustavi napravo po 5 minutah neprekinjenega delovanja, da prepreči pregrevanje. Pustite, da se ohladi 20 minut, preden nadaljujete.

Ali lahko uničim sponke ali spenjače?

Da, HSM1802 lahko brez težav uniči kovinske spenjače in sponke.

Kaj storiti v primeru blokade papirja?

Uporabite funkcijo vzvratne vožnje, da sprostite papir. Če blokada ne popusti, izklopite napravo, jo izključite iz omrežja in ročno odstranite zagozdeni papir.

Je uničevalnik primeren za otroke?

HSM1802 ima otroško varnostno stikalo. Napravo hranite izven dosega otrok in jim nikoli ne dovolite uporabe brez nadzora.

Kakšna je prostornina koša za odpadke?

Koš ima prostornino 20 litrov, kar omogoča uničenje približno 150 do 200 listov pred praznjenjem.

Ali ta uničevalnik lahko reže CD-je ali kreditne kartice?

Ne, HSM1802 je namenjen samo za papir. Ne vstavljajte drugih materialov razen papirja.

Kje najti nadomestne dele za HSM1802?

Dele kot so koš, rezila ali olje lahko naročite pri HSM ali pooblaščenih prodajalcih.

NAVODILA ZA UPORABO HSM1802 HSM

1 Uporaba v skladu z določili, garancija

Na tipski tablici, nameščeni na zadnji strani naprave, si oglejte, na kakšno širino rezanja in omrežno napetost je vaš uničevalec dokumentov nastavljen, upoštevajte pa tudi ustrezne točke v navodilih za uporabo.

Uničevalec dokumentov je izključno namenjen za uničevanje papirja. Glede na vrsto rezanja lahko predvsem uničujete manjše količine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 4,5x30			1,9x15
Kreditne kartice ●		●			●
CD-ji ●		●

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke. Zgolj pri strojih širine reza 1x5 mm papir ne sme vsebovati sponk.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 3 leta. Za jeklene rezalne gredi uničevalca listin HSM velja od jamstva neodvisna garancija za celotno življenjsko dobo napreve (HSM Lifetime Warranty). Izvzeti so uničevalci listin s širino reza 0,78x11 mm in 1x5 mm. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

Nasvet: Uničevalci dokumentov z rezalnim mehanizmom na delce so v ponudbi kot opcija tudi z napravo za samodejno mazanje rezila. Upoštevajte priloženo dokumentacijo oljne mazalke, če je le-ta del opreme stroja.

2 Varnostna opozorila

Klasifi kacija

Varnostni napotki	Pojasnilo
OPOZORILO	Neupoštevanje opozorila lahko škoduje življenju in telesu.
Pozor	Neupoštevanje napotka lahko povzroči materialno škodo.

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom. Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

OPOZORILO

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizičnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ ali pomanjkanjem znanja, razen će jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo. Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

OPOZORILO

Nevarnost poškodb!

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Poškodbe zaradi drobcev!

Uvedite CD-ploščo skozi utor v varnostnem elementu.

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

• Pred priklopom na omrežje preverite, će se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.
  – Pazite na to, da je omrežni vtič lahko dostopen.
• Preprečite vstop vode v uničevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo.
• Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.
• Omrežnega vtiča nikoli ne vlecite iz vtičnice tako, da držite kabel, temveč vedno primite omrežni vtič.
• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.

Napravo in kabel redno preverjajte za morebitnimi poškodbami. V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentov izklopite in izvlecite omrežni vtič.

- Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.

Servisna dela, ki so povezana z odstranitvijo pokrova ohišja, sme opraviti le HSM servisna služba in servisni tehniki naših pogodbenih partnerjev.

Za naslove servisnih služb glejte stran 160.

Pozor

Nevarnost zaradi napačne uporabe

Stroj uporabljajte izključno v skladu z navedbami v poglavju „Uporaba v skladu z določili“.

3 Pregled 4 Obseg dobave

1 Varnostna opozorila
2 Dovodna odprtina za CDje
3 Varnostni element / zaščita pred delci
4 Enota za upravljanje in prikazovanje
5 Tipska tablica
6 Vrata
7 Oprtina za dovajanje papirja in kreditnih kartic
8 Fotocelica

• Uničevalec dokumentov zapakiran v kar- ton
• Priključni vodnik na omrežje
  • 5 vrečk za razrezani material
  • 1 CD-vrečka za stroje s širino razreza 3,9, 5,8 in 4,5x30 mm
• 1 steklenička specialnega olja za rezalni blok (50 ml), za naprave z rezanjem delcev
  • Navodilo za uporabo

Oprema

• 10 vrečk za razrezani material naroč. št. 1.330.995.100

- Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403

Za naslove servisnih služb glejte stran 160.

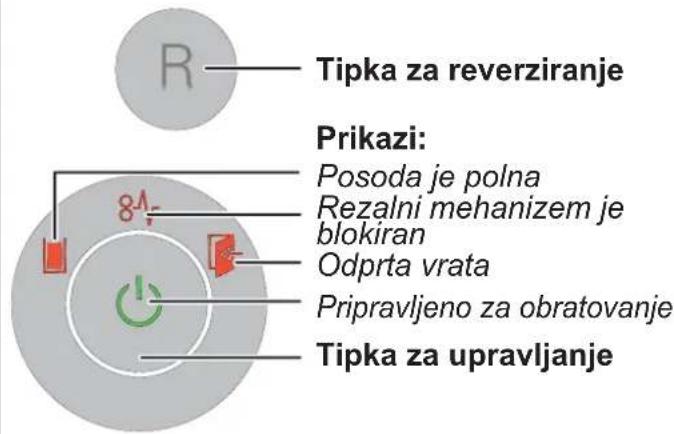

Elementi za upravljanje in pri-kazovanje

5 Upravljanje

OPOZORILO

Pred vklopom stroja se prepričajte, da so bila upoštevana vsa varnostna opozorila.

Vklop uničevalca dokumentov

• Omrežni vtič stroja vstavite v skladu s predpisi instalirano vtičnico.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „I“.
• Pritisnite na tipko za upravljanje.
  ▶ Sveti prikaz „Pripravljeno za obratovanje“.

Uničevanje papirja

• Pri dovajanju papirja fotocelica avtomatsko vklopi rezalni mehanizem.
  Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se uni-čevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Za uničenje večjih količin papirja lahko varnostni element zasukate navzgor. Na ta način je lažje dostopna odprtina za dovajanje.

Uničevanje CD-plošč

(samo v velikosti razreza 5,8 mm, 3,9 mm, 4,5x30 mm)

- Uvedite CD-ploščo skozi utor v varnostnem elementu. To varuje pred nevarnimi drobci plošče.

Za razvrščnje razreza- nega materiala lahko vstavite priloženo vrečko za CD-plošče.

Prosimo, pazite na okolje in odstranjujte različne materiale ločeno.

Uničevanje kreditnih kartic

(samo v velikosti razreza 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Pri velikosti razrezov 5,8 mm, 3,9 mm, 4,5x30 mm uvedite kartice skozi utor za CD-plošče. Pri strojih z velikostjo reza 1,9x15 mm vstavite kartice v dodajalnik za papir.

Izklop uničevalca dokumentov

• Pritisnite tipko za upravljanje.

  Ugasne prikaz „Pripravljeno za obratovanje“.

• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „0“.

Nadaljnji načini delovanja

- Stalni način

Uporaba: Uničevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in uničevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predčasna prekinitev: . Pritisnite tipko za upravljanje.

- Stand-by način (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki.

V krajših časovnih presledkih utripa pri-kaz „Pripravljeno za obratovanje“.

Pri dovajanju papirja se bo uničevalec dokumentov avtomatsko vklopl.

6 Odstranjevanje motenj

Prikaz Motnje Odpravljanje motenj
8√Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja.➢Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska papir nazaj ven.Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.Zmanjšajte količino papirja na polovico.Papir dovajajte zaporedoma.
	Preobre-menitev	Motor je bil preobremenjen. Pred ponovnim vklopom uničevalca dokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripajoča luč	Splošen prikaz motenj	Med uničevanjem papirja je prišlo do napake.Papir izvlecite iz vhodne odprtine tako, da je fotocelica prosta.
	Posoda je polna	Izpraznite sprejemno posodo za razrezani papir.Napotek:Če pred odstranjevanjem posode kratko pritisnete na tipko za reverzi-ranje, se bo del razrezanega materiala povlekel nazaj v rezalni meha-nizem.
	Odprta vrata	Zaprite vrata.

7 Čiščenje in vzdrževanje

OPOZORILO
Nevarna omrežna napetost!

Izklopite uničevalec dokumentov in izvlecite vtikač iz omrežja.

Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Naoljite rezalni mehanizem, če rezanje ni učinkovito, če se pojavi hrup ali po vsaki izpraznitvi posode za razrezane odpadke (samo pri rezanju kosov).

Uporabiti je dovoljeno le specialno olje za rezalni blok HSM:

• Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalnih valjev.
• Rezalni mehanizem naj brez dovajanja papirja teče pribl. 10 sekund v stalnem načinu.
  ▶ Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebuje- jo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranjevanju

ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

9 Tehnični podatki

Način rezanja Rezanje na trakove Rezanje kosov
Velikost rezanja (mm) 5,8 3,9 4,5 x 30 1,9 x 1	5 0,78 x 11	1 x 5
Varnostna stopnja DIN 66399	P-2 / O-2T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Učinek rezanja* (listov) DIN A4 70 g/m 2 80 2	28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16g/m	11 - 139 - 11	76	54
Teža (kg) 24,8	27,2
Hitrost rezanja	65 mm/s
Delovna širina	280 mm
Priključek	230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Moč maks.	500 W
Poraba energije v načinu pripravljenosti	< 2 Wh
Način obratovanja	Neprekinjeno obratovanje
Pogoji okolice med obratovanjem:Temperaturarelativna vlažnost zrakanadmorska višina	-10°C do +25°Cmaks. 90%, se ne kondenziramaks. 2.000 m
Dimenzije DxŠxV (mm)	497 x 397 x 676
Prostornina sprejemne posode 55 l
Nivo hrupnosti(Prosti tek / pod obremenitvijo)	< 55 dB(A) / < 60 dB(A)
A- ocenjena jakost zvoka (LWAd v prostem teku)	68,0 dB

* Maks. število listov (DIN A4, 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Uničevalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
- Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
