NÁVOD NA OBSLUHU StrongVision A Evolveo

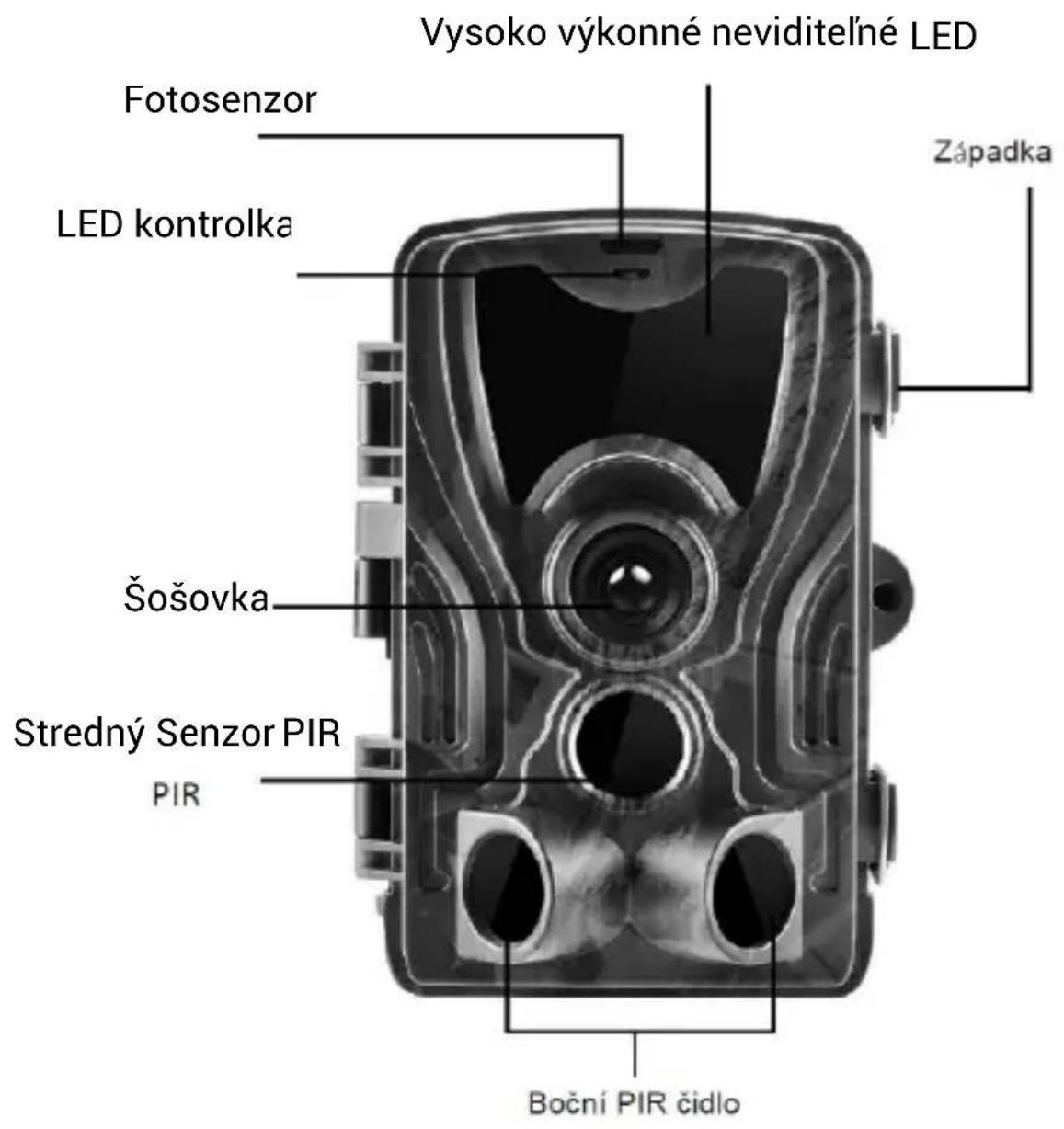

Kameru možno použiť na fotenie zveri, zlodejov alebo ako časozbernú, vďaka malým rozmerom sa l’ahko montuje a zároveň t’ažko odhalúje.

1.2 Rýchle spustenie

1. Zapnutie

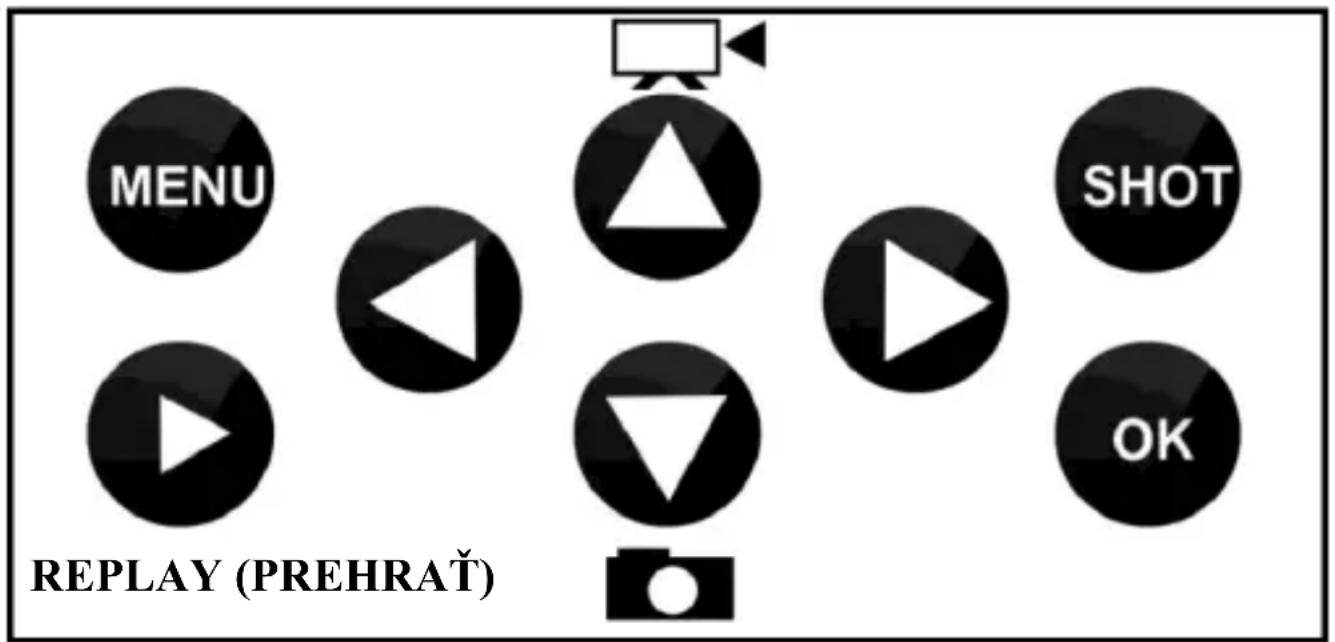

Pre nastavenie zariadenia stlačte tlačidlo MENU. Po stlačení sa zobrazia jednotlivé položky nastavenia opísané v kapitole

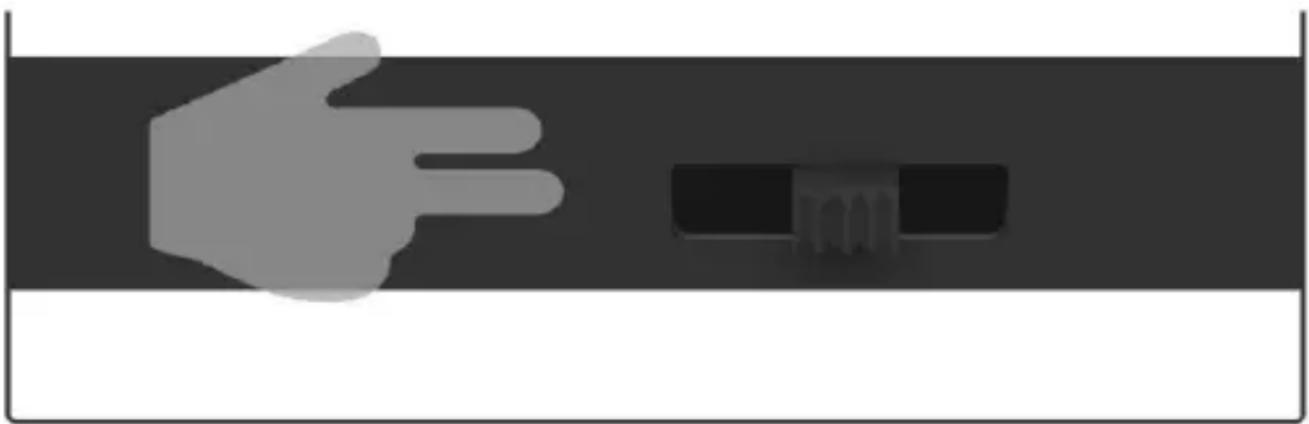

3. Spustenie/Aktivácia

Po dokončení nastavenia môžete kameru uviest do aktívneho stavu, keď bude na základe rozoznania pohybu zhotovovať Fotografie/Video podľa vami zadaného nastavenia. Kameru aktivujete posunutím prepínača z „TEST“ na „ON“, na čelnom paneli jedenkrát blikne zelená dióda a zariadenie je aktívne. V prípade rozoznania pohybu pomocou PIR senzora kamera urobí záznam. V kamere musí byť umiestnená SD karta, inak kamera nebude fungovať, viac v kapitole 1.4

▶ Dátum, Čas, Teplota a fázy mesiaca priamo na zhotovenej fotografii alebo videu.

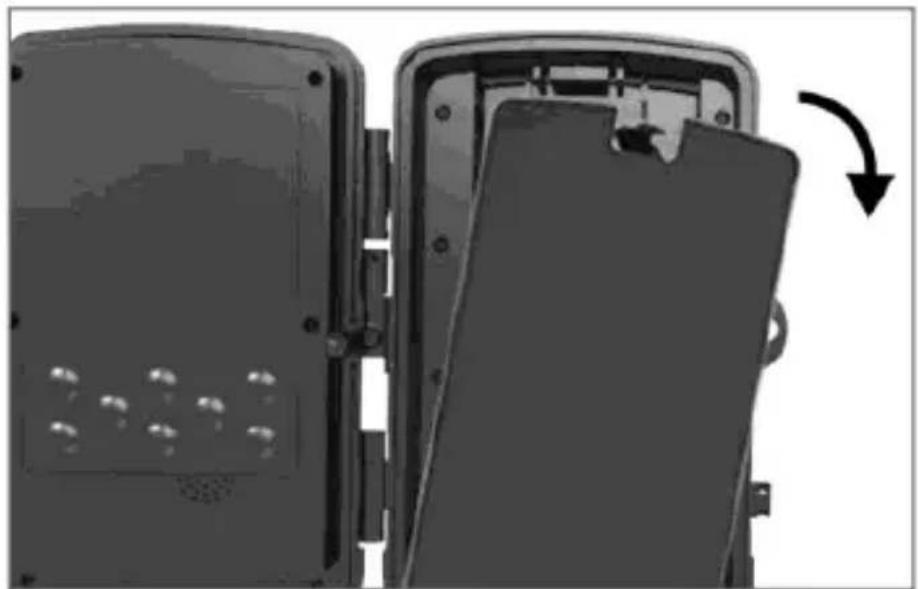

1.4 Napájanie

StrongVision A potrebuje pre svoj chod 8X AA alkalické batérie alebo lítiové nabíjacie batérie.

▶ Batérie treba vložit' presne podl'a piktogramov v priestore pre batérie, ak batérie otočíte, zariadenie nebude funkčné a môže sa poškodit'.

▶ Vždy používajte batérie rovnakého typu a od rovnakého výrobcu, batérie musia byť vždy rovnako nabité. Ak použijete batérie rôzneho typu, zariadenie sa môže poškodit. Takéto poškodenie nie je kryté zákonnou zárukou.

• Ak viete, že zariadenie nebudete dlhší čas používať, batérie zo zariadenia vyberte. Ak ich v zariadení necháte, zariadenie sa môže poškodiť a na toto záruka neplatí.
  ▶ Vďaka velkému množstvu režimov a možností nastavenia nemožno úplne presne špecifikovať výdrž batérií v aktívnom zariadení. Nočný režim a záznam videa majú vysoké nároky na spotrebu energie a výrazne znižujú výdrž batérie. Pre dlhšiu výdrž batérie možno iba odporučiť používanie alkalických alebo lítiových nabíjacích batérií.

Upozornenie: Batérie vkladajte do zariadenia vo vypnutom stave

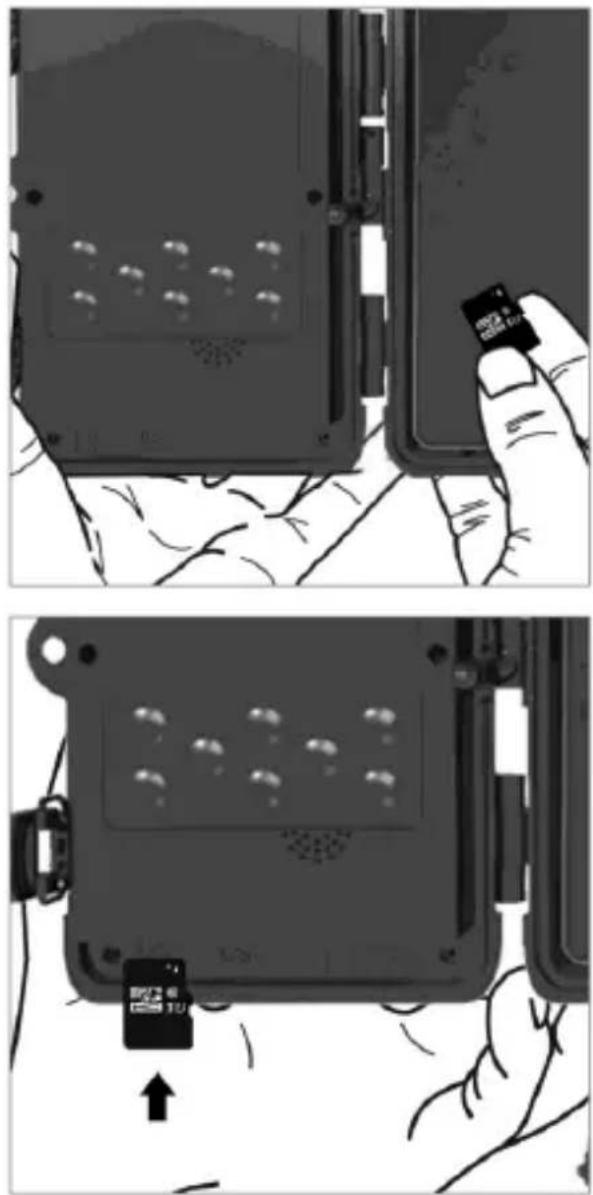

Pred vložením a vybratím pamäťovej karty treba zariadenie vypnút posunutím prepínača do pozície OFF

Ak budete s kartou manipulovať v zapnutom stave, môžu sa poškodit údaje na karte.

▶ Kamera nemá žiadnu integrovanú pamät, pre použitie treba do zariadenia vložit pamätovú kartu. Pre správne fungovanie je dobré pamätovú kartu pred použitím sformátovať na formát FAT32.
▶ Možno používať maximálne 32GB pamätovú kartu; 64GB karty a väčšie zariadenie nerozozná.
▶ Pre správne fungovanie karty zabráňte kontaktu s vlhkostou. Zabezpečte, aby zariadenie nebolo vystavené vibráciám a karta nebola dlho vystavená priamemu slnečnému žiareniu.
▶ Kamera podporuje cyklické prepisovanie, v momente, keď je plná pamät' SD karty, začne kamera prepisovať najstaršie súbory.

▶ SD kartu vkladajte do slotu opatrne a opatrne na ñu tlačte, dokým mechanizmus slotu karty neklikne.

▶ Pre vybratie SD karty tlačte na jej hranu, dokým sa nevysunie z tela kamery. Potom ju už môžete bezpečne vybrať – kamera musí byť vždy vo vypnutom stave – prepínač v pozícii OFF.

2.1 Nastavenie a popis funkcií

Mód Zvolíte režim	zariadenia, podľa zvoleného režimu bude zariadenia zhotovovať fotografie/ fotografie a video/video alebo časozber	KameraVideoFoto a videoČasozber
Rozlíšenie fotografie	Tu môžete zvoliť výsledné rozlíšenie zhotovených fotografií	1/2/3/5/12/16/20MPZákladné rozlíšenie je 8MP
Série fotografií Nastavenie kolko snímok má kamera urobit pri aktivácii pohybom		1/2/3/10Základné nastavenie 1 snímka
Rozlíšenie videa Nastavenie rozlíšenia videozáznamu – čím vyššie		320 x240p/640x480p/720x480p/848x480p/1280x720p/1920x1080pZákladné nastavenie
	rozlíšenie, tým viac miesta na SD karte video zaberie	1920x1080p
Dĺžka videa Ako d	lho mákamerazaznamenávaťv prípade aktivácie pohybom	Od 3 sek do 10 min
Záznam zvuku Pr	nahrávaní videazaznamená zvuk.	Zapnuté – základné nastavenieVypnuté
Oneskorenie Oneskorenie medzi jednotlivými aktiváciami kamery (v prípade 1. aktivácie pohybom sa počas zadaného času nevytvorí d’alšia snímka)		5 s – 60 minZákladné nastavenie 5 s
Bočné pohybové senzory	Vypnutie zapnutie – zníži sa uholzáberu PIRsenzora	Vyp/Zap
Citlivost' pohybových senzorov	Podľa potreby možno nastaviť citlivosť na pohyb	Nízka Stredná (Základná) Vysoká
Aktívny režim Nastavíte časový úsek, v ktorom bude kamera aktívna. (iba pre mód „Časozber“)		Zap. (Nastavíte čas) Vyp. – Ako základné nastavenie
Časozber Nastaví režim Časozberu a periódu záznamu		Zap. Vyp. - ako základné nastavenie
Jazyk (Language)	Zvolíte Jazyk zariadenia	English – základné nastavenie Česky, Slovensky, Magyar ......
Nekonečný prepis	Ak je táto volba aktívna, kamera nezastaví záznam v momente, keď je SD karta plná, alevymaže najstarší súbor a pokračuje v zapisovaní.	Zapnuté Vypnuté – ako základné nastavenie
Čas & Dátum Pre nastavenieDátumu a Času,zároveň možno nastavit' formát času (24 alebo 12 h) a vybrat' formát dátumu(DD/MM/RRRR,RRRR/MM/DDaleboMM/RR/RRRR)		Nastaví Čas, Dátum a ich formáty
Pečiatka Zobrazí čas adátum na zhotovenej fotografii alebo videu		Čas & Dátum – základné nastavenieVypnuté
Ochrana heslom Nastavte si heslo na ochranu vašej fotopasce		ZapnutéVypnuté – základné nastavenie
Formátovat' SD kartu	VYMAŽE všetky údaje na SD karte.	ÁNO NIE
ID zariadenie Ak používate viac kamier, takto si môžete nastaviť názov zariadenia, ktorý sa prepíše do každej zhotovenej snímky.		Zapnuté Vypnuté – základné nastavenie
Reset nastavenia	Vráti všetky hodnoty na základné nastavenie, tak ako je vyznačené v tomto zozname	ÁNO NIE
Verzia Zobrazí verziu SW – možno využiť pri riešení problému s technickou podporou

3. Riešenie problémov

3.1 Kamera nezaznamenáva fotografie/video pri pohybe

1. Skontrolujte PIR senzor, či nie je poškodený alebo zablokovaný, napríklad listom.
2. Kameru vyskúšajte na miestach, kde nie sú horúce plochy. PIR senzor rozoznáva pohyb na základe rozdielu teplôt, ak je okolie kamery prehriate, nedochádza k aktivácii senzora.
3. V niektorých prípadoch môže vodná hladina spôsobit' nechcenú aktiváciu PIR senzora, v takom prípade kameru otočte smerom od hladiny.
4. Kameru nastavte tak, aby nemierila priamo na zem.
5. Kameru pripevnite tak, aby sa nehýbala a v zábere neboli velké pohyblivé predmety, napríklad velký strom.

6. V noci môže zariadenie rozoznať pohyb mimo svetla IR nočného svitu, także na fotografiách nebude zaznamenaný žiadny pohybujúci sa objekt.

7. Západ alebo východ slnka môže spôsobit' nechcené spustenie záznamu – zmeňte pozíciu kamery.

8. Ak sa zviera/osoba pred kamerou rýchlo pohybujú, kamera ich nemusí zaznamenat' – kameru posuňte d'alej od objektov (napríklad d'alej od chodníka, po ktorom sa pohybuje zver)

3.2 Kamera nevytvára žiadne snímky

1. Ubezpečte sa, že na vloženej SD karte je dostatok volného miesta. Ak je vypnutá funkcia prepisovania starých súborov, po zaplnení SD karty zariadenie už d'alej nezaznamenáva.
2. Skontrolujte, či použité alkalické AA batérie majú dostatok energie pre fotopasce.
3. Skontrolujte, či prepínač je v polohe ON a nie OFF.
4. Pred prvým použitím sformátujte kartu v počítači na formát FAT32

3.3 Nočný svit nemá dostatočný dosah

1. Použite AA alkalické batérie s dostatočnou kapacitou – s vybitými batériami bude osvetlenie slabšie.

2. Pre dobrú kvalitu nočných snímok kameru umiestnite do tmavého prostredia bez d'alších svetelných zdrojov.

3. Kameru sa snažte používať na takých miestach, kde bude obklopená dálšími predmetmi, ktoré dokážu odrážať IR svit. Ak kameru umiestnite do otvoreného priestranstva, výsledná fotografia nebude dostatočne osvetlená. Je to rovnaké, ako keby ste svietili baterkou na nočnú oblohu, tiež nič neuvidíte, aj keď bude baterka velími silná.

1. Skontrolujte, či sú batérie nabité a všetky rovnakého typu a od rovnakého výrobcu
2. Skontrolujte umiestnenie batérií v doku tak, aby polarita batérií zodpovedala piktogramom v priestore pre batérie.

3.5 Kamera nezaznamenáva fotografie ani videá

1. Skontrolujte, či je SD karta s maximálnou kapacitou 32GB alebo nižšou a či je Class 10
2. Vyskúšajte, či je SD karta funkčná v inom zariadení
3. Sformátujte SD kartu v počítači na systém súborov FAT32.

3.6 Kamera nezaznamenáva v noci, len cez deň

Skontrolujte stav batérií, ak je kapacita batérií nižšia ako 30 %, kamera nedokáže spustiť nočné svetlo. Pre znovuobnovenie funkcie vymeňte

4.1 V momente, keď kameru prepnete z módu TEST do ON, spustí sa odpočet z 15 s do 1 s, je to normálny stav, počas tejto doby môžete kameru bezpečne zatvorit’ a umiestnit’ na správne miesto.

4.2 Kameru v žiadnom prípade neponárajte pod vodu ani nedávajte pod tečúcu vodu.

Senzor 8 Mega Pixelov farebný CMOS
Pamät'	Micro SD Karta Max 32GB
Šošovka F=3.1; FOV=60 °
Velkost'	105 mm x 85 mm x 40 mm
LED – nočný svit	940nm IR
Prepis pamäte Zap/Vyp
PIR Senzor uhol záberu	120°
Počet IR LED 36 LED
Maximálna dĺžka nočného svitu	82ft/25 m
Rýchlost' spúšte 0.4 sekundy
Oneskorenie	1/5/10/30s v základe 1s
Rozlíšenie fotografie	20MP/16MP/12MP
Viac snímok na jednu aktiváciu	1/3/6/9
Video Rozlíšenie	1080P/ 720P/ VGA
Formáty JPEG/AVI
Dátum a čas na fotografii/videu	Áno
Stand-by prúd	0.2mA
Stand-by čas	*Až 6 mesiacov
Zdroj napájania 8×AA batérie,	Externý 6V DC – napájací konektor 3,5 x1,5mm
Vodeodolnosť	IP65

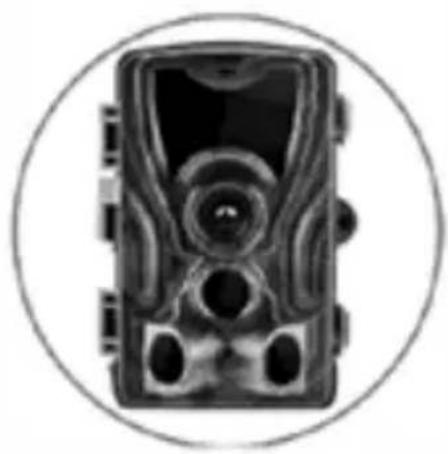

6. Balenie

čítačka micro SDkaret

*Výdrž batérií sa znižuje v závislosti od použitého módu, počtu zhotovených videí a fotografií, 3-4 mesiace výdrže sú vypočítané pri použití iba záznamu fotografií v dennom režime a počtu 10 fotografií za deň.

RIEŠENIE PROBLÉMOV

Najprv si prečítajte „FAQ - často kladené otázky“ na adrese:

https://eshop.evolveo.com/evolveo-strongvision-a--fotopast-

casosberna-kamera/ alebo kontaktujte technickú podporu spoločnosti EVOLVEO.

TECHNICKÁ PODPORA

• používanie zariadenia na iné účely, než na ktoré je navrhnuté,
• inštaláciu iného firmware než toho, ktorý je v zariadení nainštalovaný
• elektrickom alebo mechanickom poškodení spôsobenom nesprávnym použitím
• škody spôsobené prírodnými vplyvmi, ako je voda, oheň, statická elektrina, výkyvy el. prúdu a podobne
• škode spôsobenej opravou vykonanou nekvalifikovanou osobou
• nečitatelnom sériovom čísle

Symbol preškrtnutého kontajnera na výrobku, v priloženej dokumentácii alebo na obale znamená, že v štátoch Európskej únie sa všetky elektrické a elektronické zariadenia, batérie a akumulátory po skončení životnosti musia likvidovať oddelene v rámci triedeného odpadu. Nevyhadzujte tieto výrobky do netriedeného komunálneho odpadu.

VYHLÁSENIE O ZHODE

Týmto spoločnosť Abacus Electric, s.r.o. vyhlasuje, že výrobok EVOLVEO StrongVision A splňa požiadavky noriem a predpisov, ktoré sú relevantné pre daný typ zariadenia.

Plné znenie Vyhlásenia o zhode je na: ftp://ftp.evolveo.com/ce

Dovozce / Dovozca / Importer / Importőr

Abacus Electric, s.r.o.

Všetky práva vyhradené.

Vzhľad a technická špecifikácia výrobku sa môžu zmenit bez predošlého upozornenia.
