Typ produktu	Grafický tablet
Model	EVOLVEO Grafico T12
Číslo produktu	TAB GFK T12
Rozmery	360 x 240 x 11 mm
Aktívna plocha	250 x 150 mm
Úrovne tlaku	8192
Rýchlosť hlásenia	233 PPS
Rozlíšenie	5080 LPI
Aktívna výška	15 mm
Napájanie	USB, 5V, 60mA
Pripojenie	USB 2.0/3.0, OTG pre Android
Typ pera	Bezdrôtové, bez batérie
Tlačidlá pera	2 programovateľné klávesy ("+" a "-")
Klávesy tabletu	12 programovateľných multimediálnych klávesov
Operačné systémy	Windows, macOS, Android (s OTG)
Obsah balenia	Tablet, bezdrôtové pero, 30 náhradných hrotov, USB kábel, OTG adaptéry (Micro-USB a USB-C), puzdro na pero, krúžok na vybratie hrotov, fólia na pracovnú plochu, rukavice (veľkosť L)
Ovládací softvér	Graphic Tablet 3.4.1.122 (Windows/macOS)
Dostupné náhradné diely	Náhradné hroty sú súčasťou balenia, pero je vymeniteľné
Čistenie	Utrite mäkkou suchou handričkou; vyhýbajte sa kvapalinám
Bezpečnostné poznámky	Nezhadzujte pero; vyhýbajte sa USB hubom; vypnite otáčanie obrazovky na Androide

Často kladené otázky - Grafico T12 Evolveo

Ako pripojiť Evolveo Grafico T12 k Android telefónu?

Použite priložený OTG adaptér (Micro-USB alebo USB-C) a USB kábel. Pripojte OTG adaptér k telefónu, potom pripojte USB kábel k adaptéru a tabletu. Uistite sa, že váš telefón podporuje OTG a pred pripojením vypnite otáčanie obrazovky.

Vyžaduje bezdrôtové pero batériu alebo nabíjanie?

Nie, pero je bez batérie a nevyžaduje nabíjanie. Využíva technológiu elektromagnetickej rezonancie napájanú tabletom.

Ako vymeniť hrot pera?

Uchopte starý hrot priloženým krúžkom a vytiahnite ho. Potom vložte nový hrot a pevne ho zatlačte do pera. Balenie obsahuje 30 náhradných hrotov.

Ako nainštalovať ovládače v systéme Windows?

Pripojte tablet k USB portu (nie prednému panelu). Otvorte 'Tento počítač' a nájdite CD jednotku (Pen Driver). Spustite 'Grafico Drivers.exe' a postupujte podľa sprievodcu inštaláciou. Bude vám ponúknuté stiahnuť Paint Tool SAI. Dokončite inštaláciu a reštartujte, ak sa zobrazí výzva.

Ako nainštalovať ovládače v systéme macOS?

Pripojte tablet, otvorte priečinok 'Pen Driver', potom otvorte 'TabletDriver.dmg' a spustite 'MyTablet.pkg'. Postupujte podľa inštalátora, zadajte heslo a reštartujte. Po reštarte prejdite do System Preferences > Security & Privacy > Privacy > Accessibility a povoľte MyTabletDaemon 3.

Aká je citlivosť na tlak Evolveo Grafico T12?

Tablet podporuje 8192 úrovní citlivosti na tlak, nastaviteľných v rozhraní ovládača. Presnú krivku tlaku môžete doladiť v nastaveniach.

Môžu byť klávesy tabletu prispôsobené?

Áno, 12 multimediálnych klávesov a tlačidlá pera je možné prekonfigurovať v nastaveniach ovládača (Windows/macOS). Na Androide prispôsobenie klávesov nie je podporované.

Čo mám robiť, ak sa kurzor pohybuje nepravidelne?

Uistite sa, že nepoužívate USB hub alebo predlžovací kábel. Zakážte Windows Flicks (v Windows 7). Vyhýbajte sa používaniu viacerých grafických tabletov súčasne. Reštartujte systém a znovu pripojte tablet.

Je Evolveo Grafico T12 kompatibilný s macOS?

Áno, funguje s macOS. Nainštalujte ovládač podľa popisu a po inštalácii povoľte MyTabletDaemon v System Preferences > Security & Privacy > Privacy > Accessibility.

Ako získať technickú podporu?

Navštívte www.evolveo.com/helpdesk/ pre technickú podporu. Záruka sa nevzťahuje na poškodenie spôsobené nesprávnym používaním, neautorizovanou opravou alebo prírodnými živlami.

NÁVOD NA OBSLUHU Grafico T12 Evolveo

3) hrot bezdrátového pera

Vážený zákazník, d'akujeme, že ste si vybrali EVOLVEO Grafico T12. Veríme, že vám výrobok bude slúžit' k vašej plnej spokojnosti.

Dôležité informácie

Táto príručka obsahuje kroky pre každodennú prevádzku, nastavenie a inštaláciu zariadenia EVOLVEO Grafico T12. Ovládače potrebné na inštaláciu zariadenia sú uložené v zariadení.

Obsah balenia

• EVOLVEO Grafico T12, grafický tablet
• Bezdrôtové pero
• Náhradné hroty - 30ks
• USB
• Používatel'ská príručka
• Micro-USB OTG adaptér
• USB C OTG adaptér
• Puzdro na bezdrôtové pero
• Krúžok na odstraňovanie hrotov
• Fólia na pracovnú plochu
• Rukavice vel'kost' L

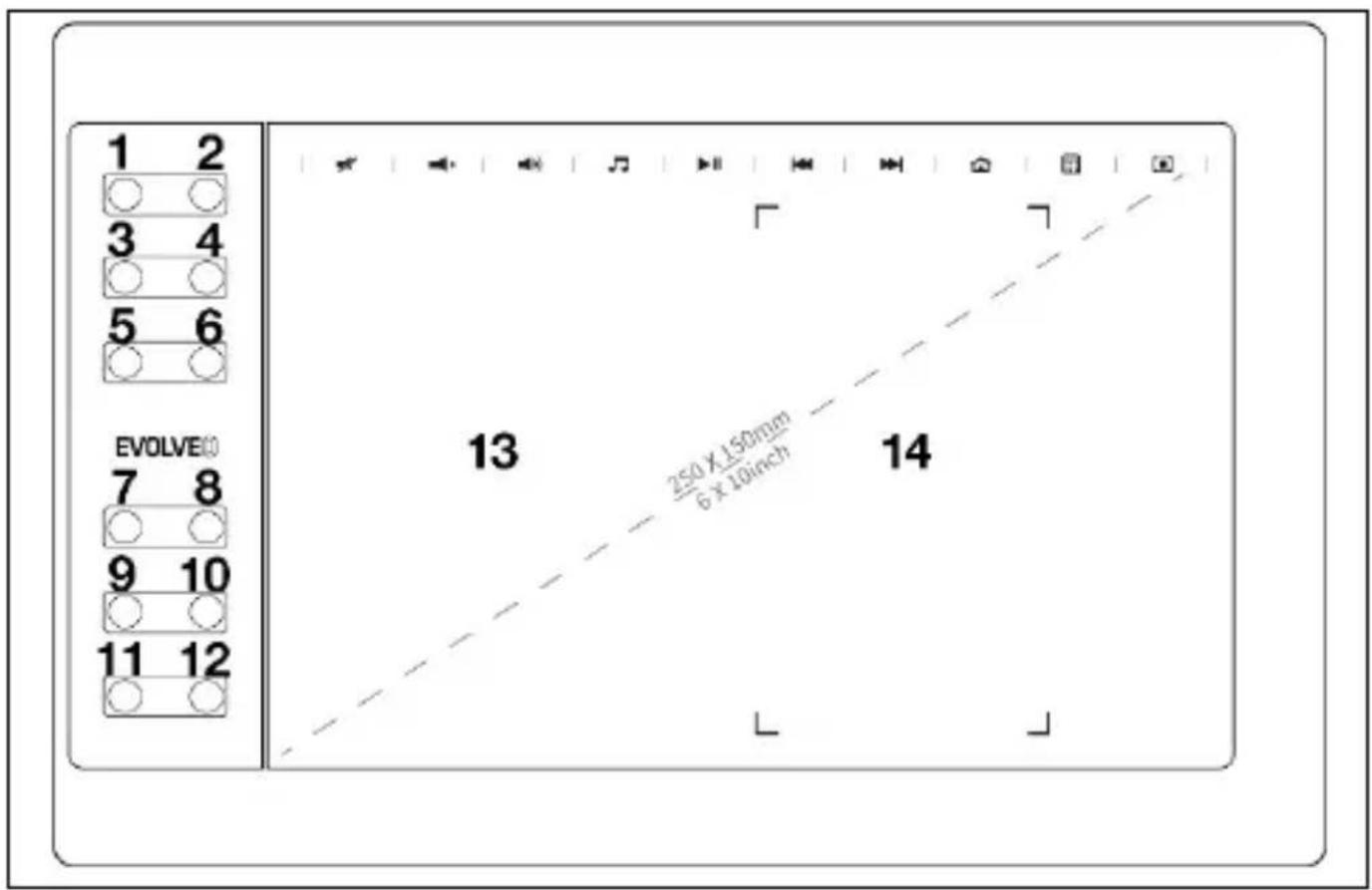

Prehl'ad

1) Vypnutie zvuku2) Objem -3) Objem+4) Hráč5) Štart / Pauza

6) Predchádzajúci7) Nasledujúce8) Prehliadač9) Kalkulačka10) Plocha

Poznámka: Ked' sa bezdrôtové pero dotkne pracovnej plochy grafického tabletu alebo je stlačené tlačidlo bezdrôtového pera, rozsvieti sa LED dióda.

Poznámka: Klávesy 1-12 je možné nakonfigurovať tak, aby vyhovovali vášmu použitiu. Zmenu funkcie nie je možné vykonať v systéme Android.

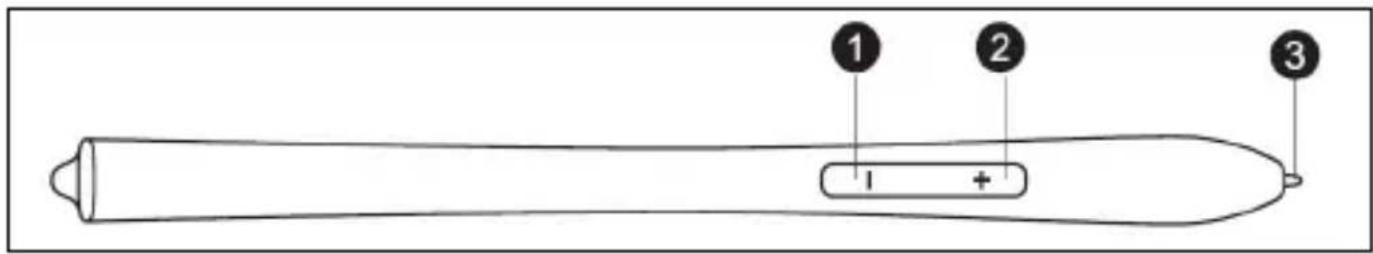

Bezdrôtové pero

3) bezdrôtový hrot pera

Poznámka: Klúč "-" môžete prispôsobit svojim potrebám. Podrobnosti nájdete v rozhraní ovládača.

Poznámka: Bezdrôtové pero nie je potrebné nabíjať ani používať batériu.

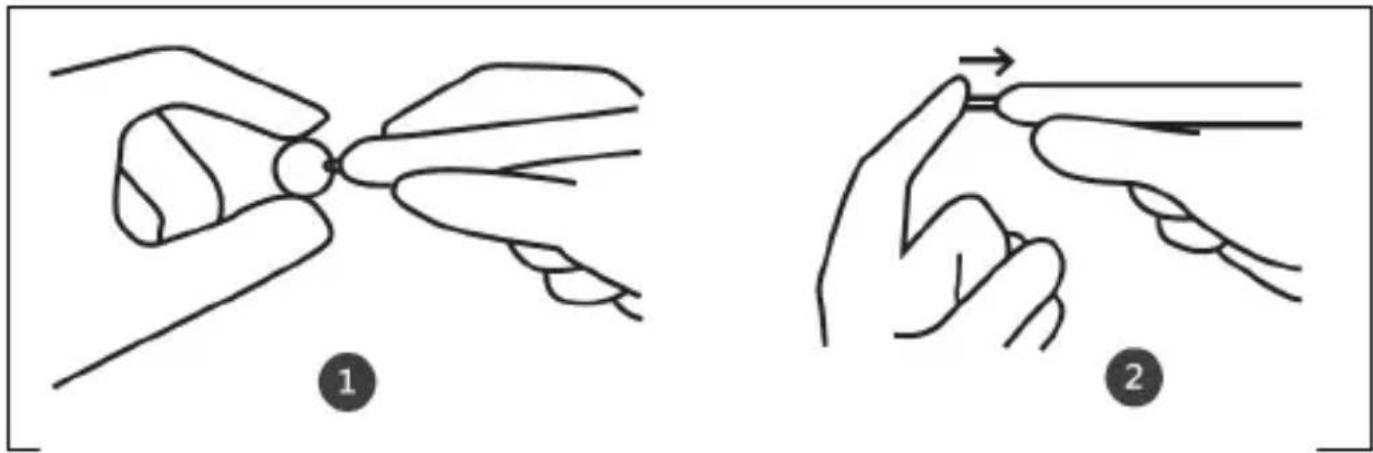

Zmena tipov

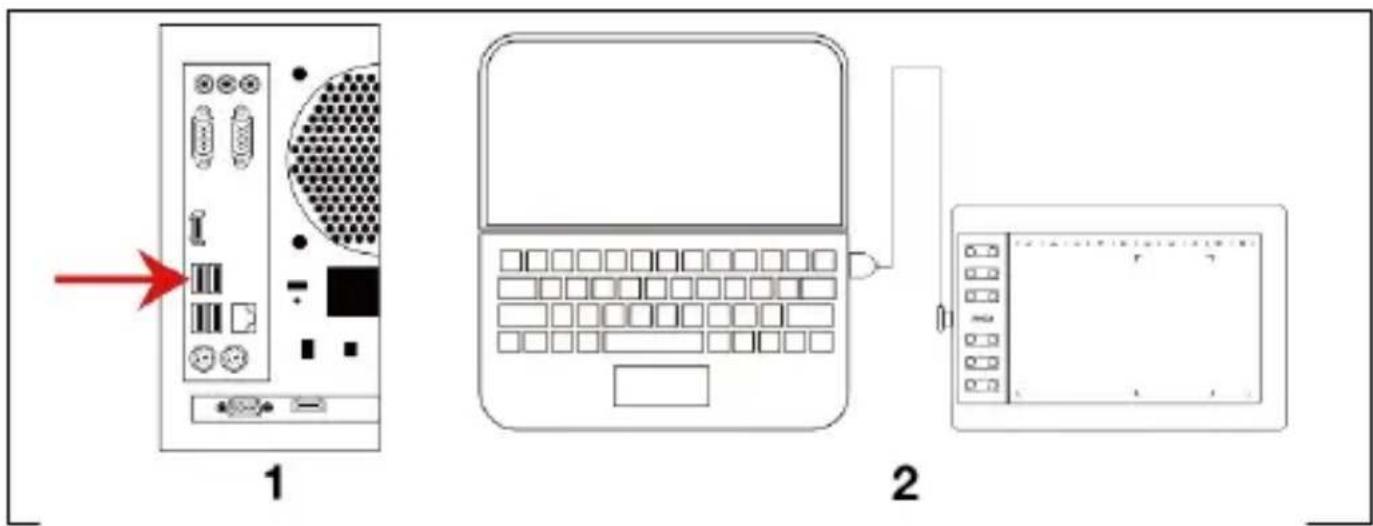

Pripojte grafický tablet k portu USB 2.0/3.0 počítača. Na pripojenie nepoužívajte predné porty USB počítača.

1) Pripojenie USB k počítaču

2) Pripojenie USB k prenosnému počítaču

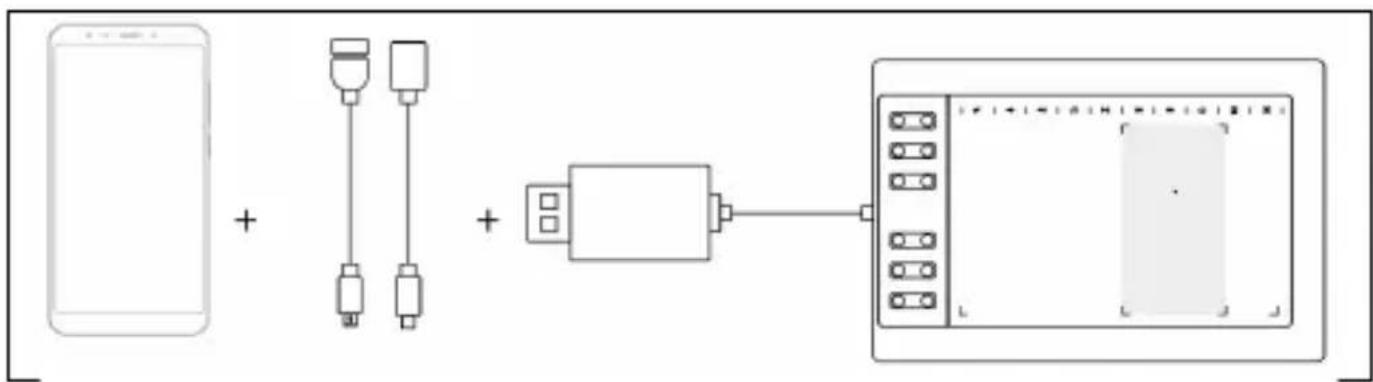

Pripojenie k telefónu so systémom Android

Telefon Android/OTG adaptér/kabel USB/grafický tablet

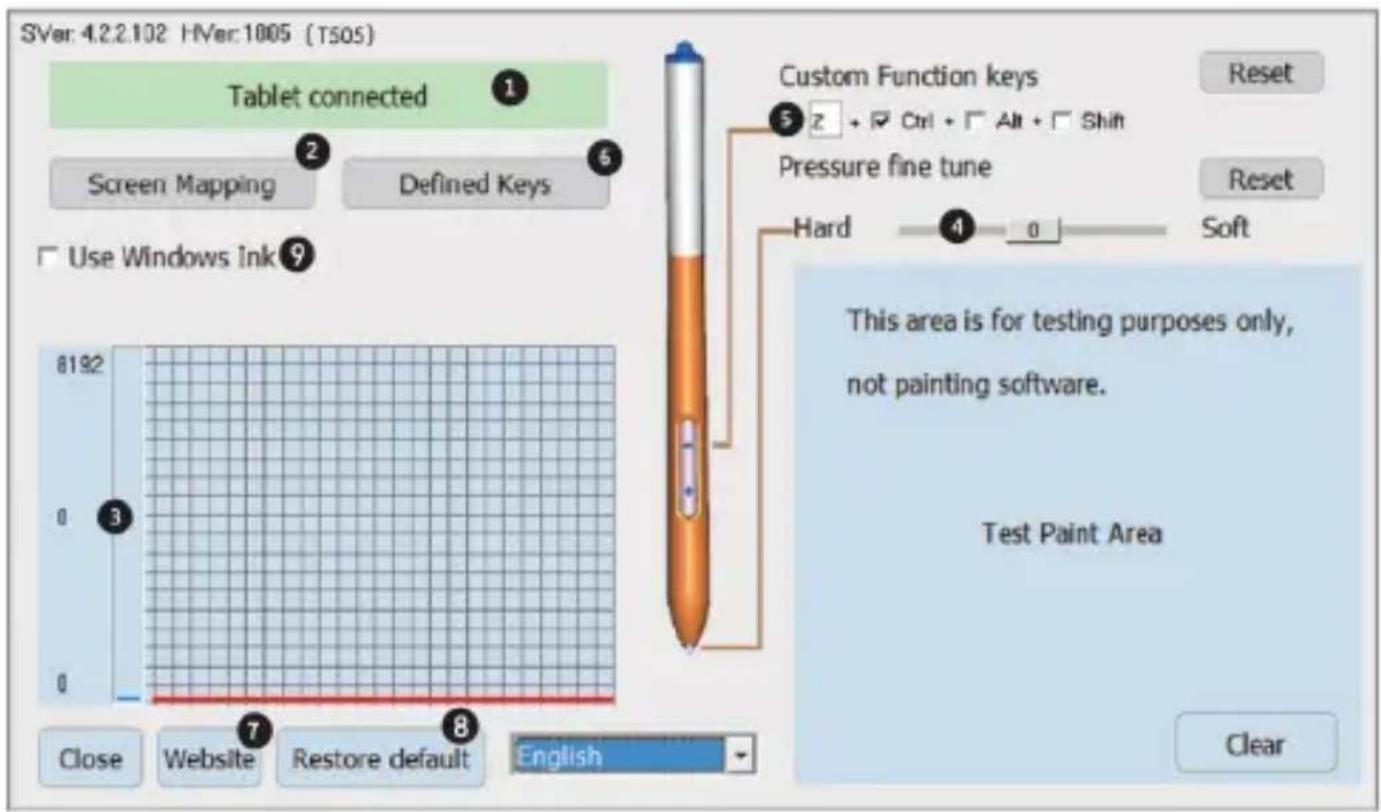

Nastavenia bezdrôtového pera (len pre systém Windows)

1) Stav pripojenia počítača a grafického tabletu
2) Mapovanie obrazovky: Možnosť nastaviť plochu obrazovky a plochy grafického tabletu.
3) Bezdrôtový prítlak pera: Úroveň od 0 do 8192. Krivka znázorňuje úroveň tlaku, ktorým bezdrôtové pero pôsobí na grafický tablet.
4) Jemné doladenie tlaku: Slúži na mierne nastavenie tlaku. Predvolené nastavenie: 0. Zmena je viditel'ná na l'avej strane tlakovej krivky.
5) Sada bezdrôtových perových klúčov: Nastavitelná funkcia tlačidla "-". Predvolené nastavenie: Ctrl+z. Funkcia tlačidla "+" je nastavená ako pravé tlačidlo myši.
6) Nastavitelné tlačidlá
7) V prípade problémov kontaktujte technickú podporu.
8) Obnovenie továrenských nastavení ovládačov
9) Predvolené nastavenie: nie je vybrané

Špecifikácie

Názov produktu	EVOLVEO Grafico T12
Produktové číslo	TAB GFK T12
Rozmery	360 x 240 x 11 mm
Pracovné napätie	5V
Spotreba max.	60 mA
Úroveň tlaku	8192
Spätná väzba	233 PPS
Rozlíšenie obrazovky	5080 LPI
Aktívna výška	15 mm
Fyzické klúče	Dá sa prekonfigurovať v rozhraní systémov Windows a MAC OS. V systéme Android nie je táto funkcia definovaná.
Aktívny pracovný priestor	250 x 150 mm

Inštalácia ovládačov

Inštalácia pre systém Windows

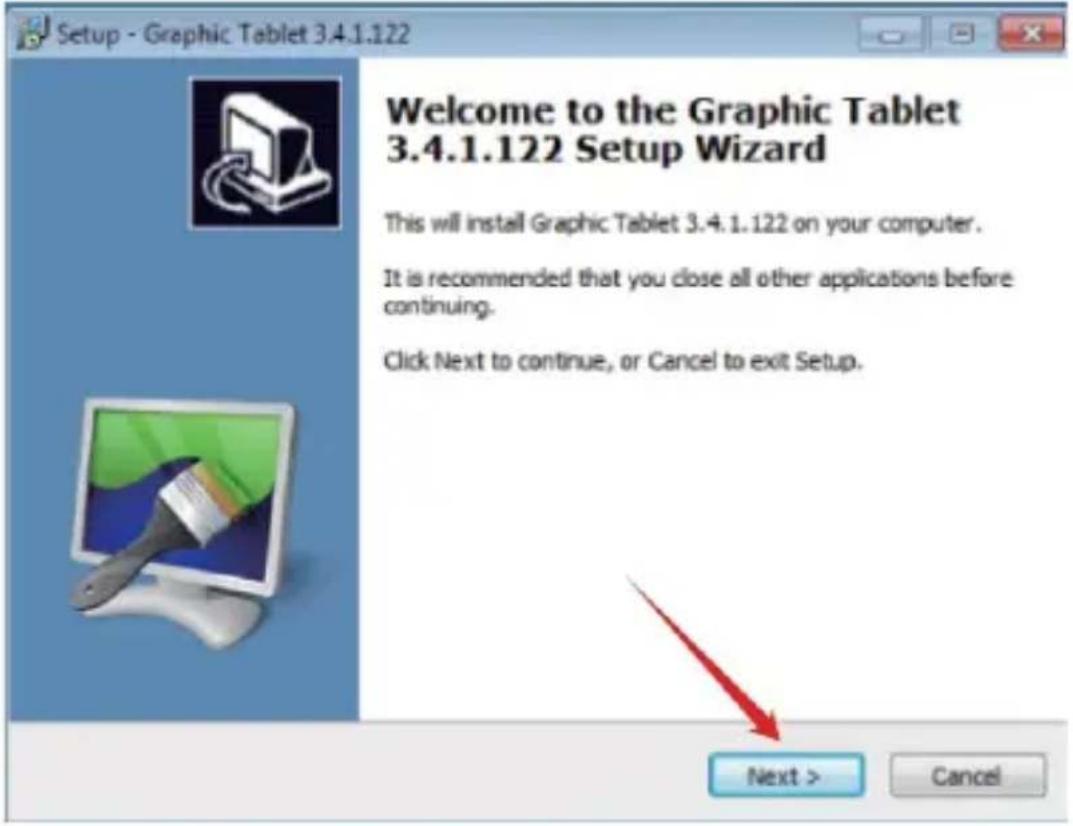

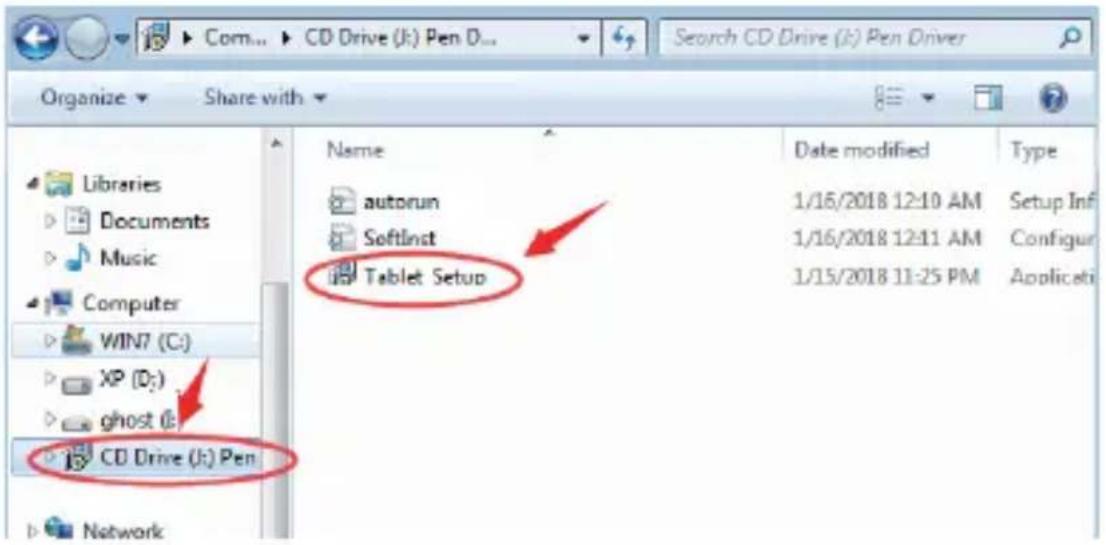

1) Po pripojení grafického tabletu k počítaču počkajte niekol'ko minút. Potom otvorte "Tento počítač" a potom CD-ROM (J). Spustite súbor "Grafico Drivers.exe" a nainštalujte ovládače

2) Postupujte krok za krokom podl'a pokynov na inštaláciu.

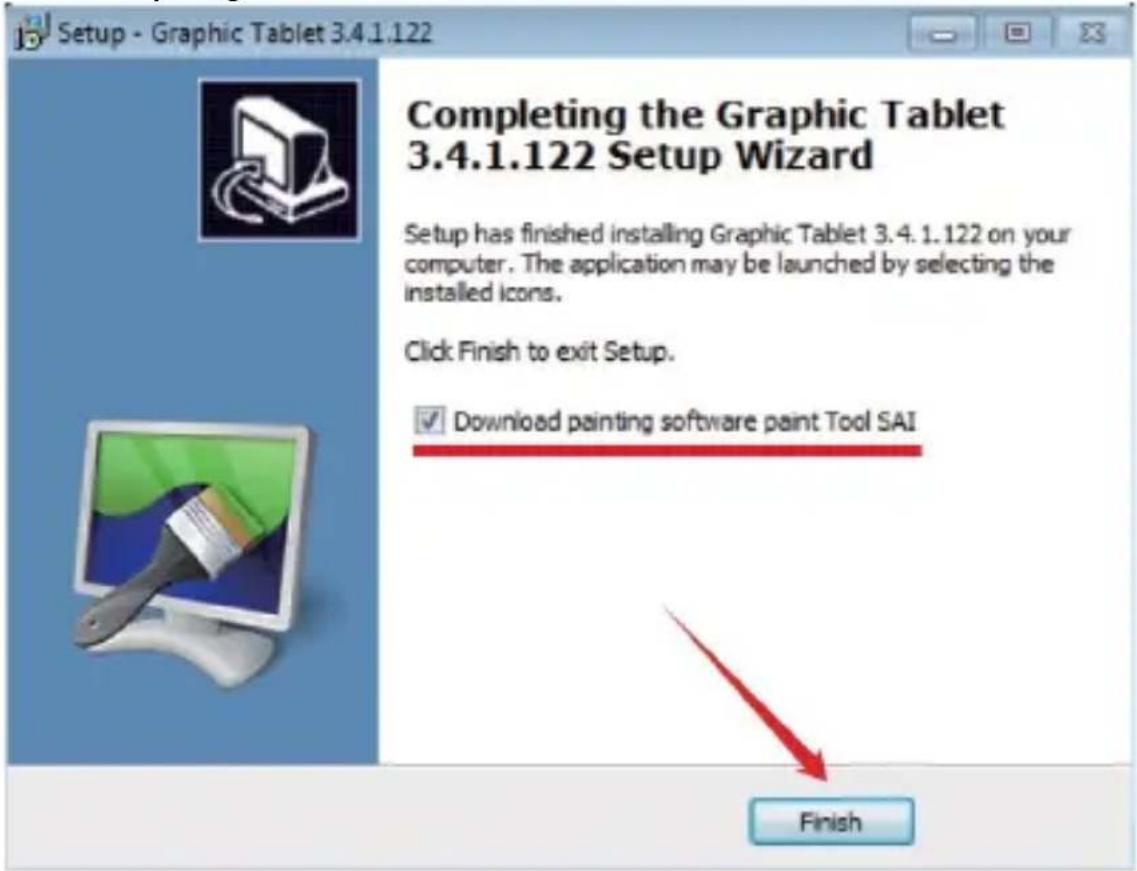

3) V poslednom okne inštalácie ovládača sa zobrazí otázka, či chcete stiahnuť grafický program "Paint Tool SAI". Vyberte, či chcete program nainštalovať.

4) Vyberte cestu na uloženie stiahnutia.
5) Po dokončení stahovania spustite súbor sai.exe a postupujte podľa pokynov na inštaláciu programu.
6) Inštalácia je dokončená, keď sa na pracovnej ploche zobrazia ikony nainštalovaných programov.

• Na pripojenie k počítaču nepoužívajte USB HUB ani predlžovací USB kábel.
• Ked' pero nepoužívate, nedovol'te, aby sa hrot pera čohokol'vek dotýkal, a nepúšťajte ho z výšky.
• Vyhnite sa neusporiadanému pohybu kurzora myši alebo pohybu bez akcie. Nepoužívajte dva alebo viac grafických tabletov súčasne.
• Vypnite funkciu kliknutia v systéme Windows 7.

Inštalácia pre MAC OS

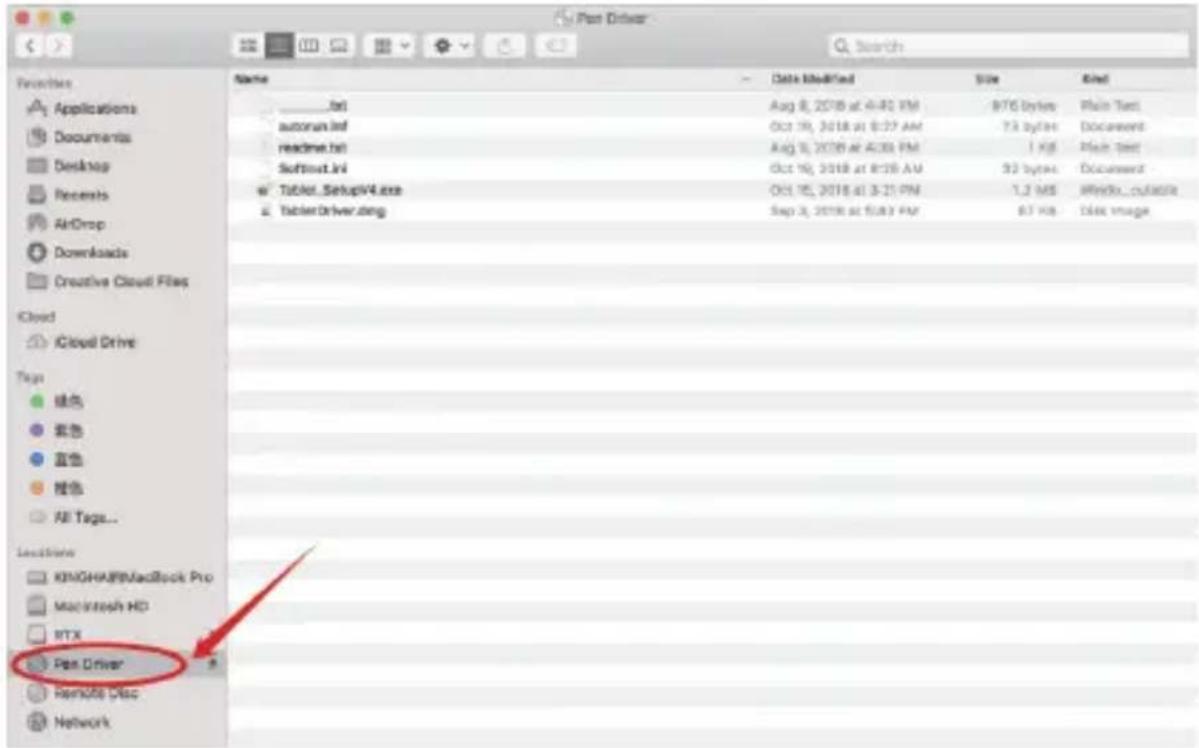

1) Po pripojení tabletu k zariadeniu Mac vyhl'adajte priečinok "Pen Driver" a otvorte ho.

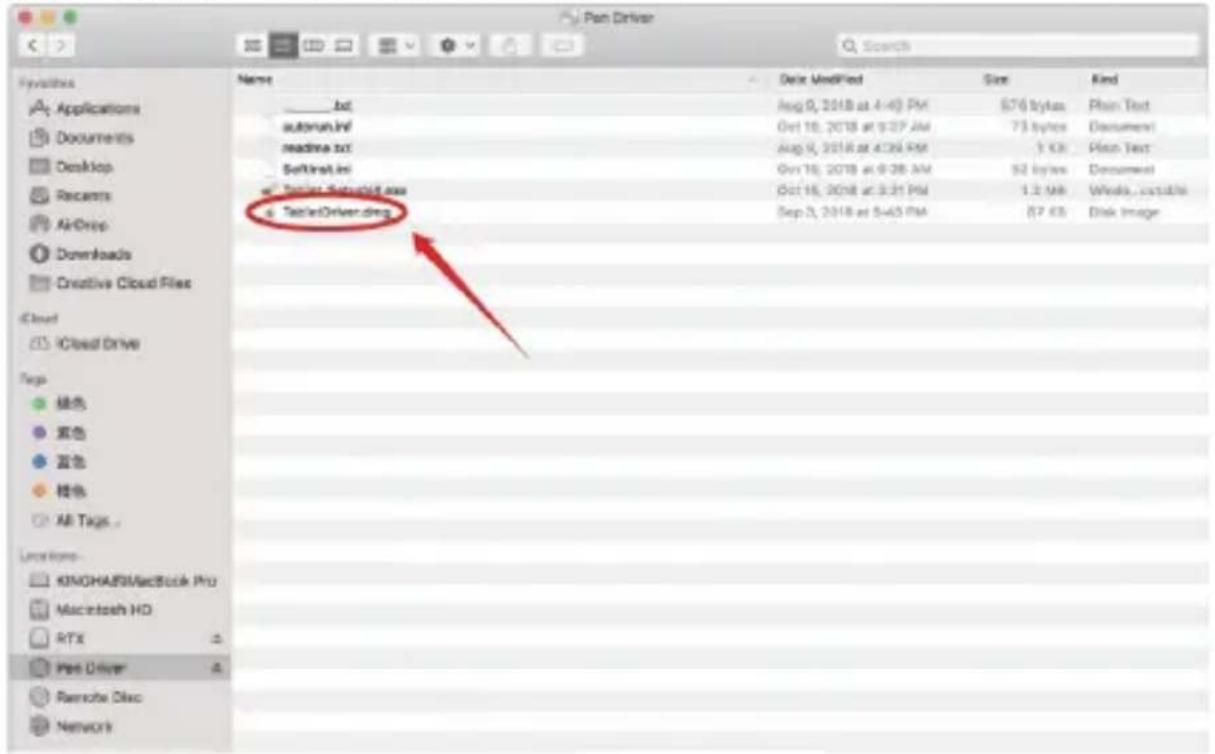

2) Otvorte súbor TabletDriver.DMG

3) Otvorte MyTablet.pkg

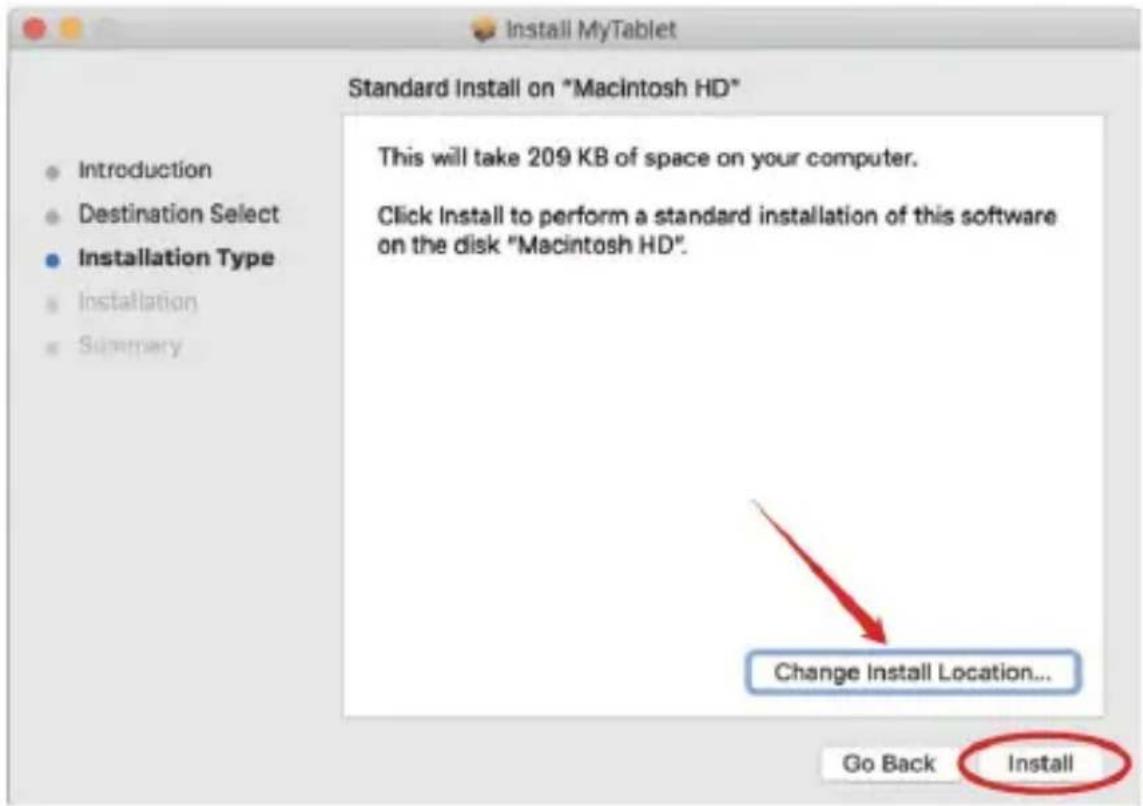

4) Vyberte inštalačnú cestu a potom "Install" (Inštalovat'), čím spustíte inštaláciu.

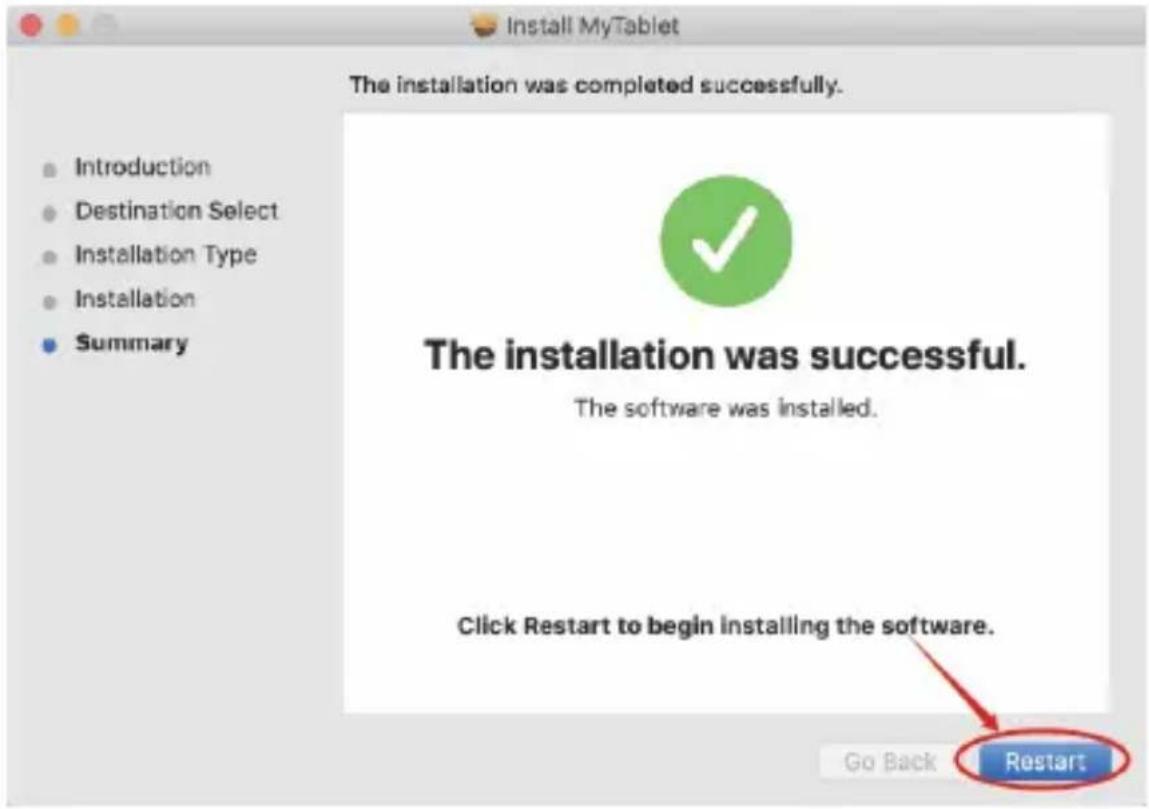

6) Po úspešnej inštalácii sa zobrazí výzva na reštartovanie zariadenia.

Poznámka: Po inštalácii ovládača vykonajte nasledujúce nastavenia

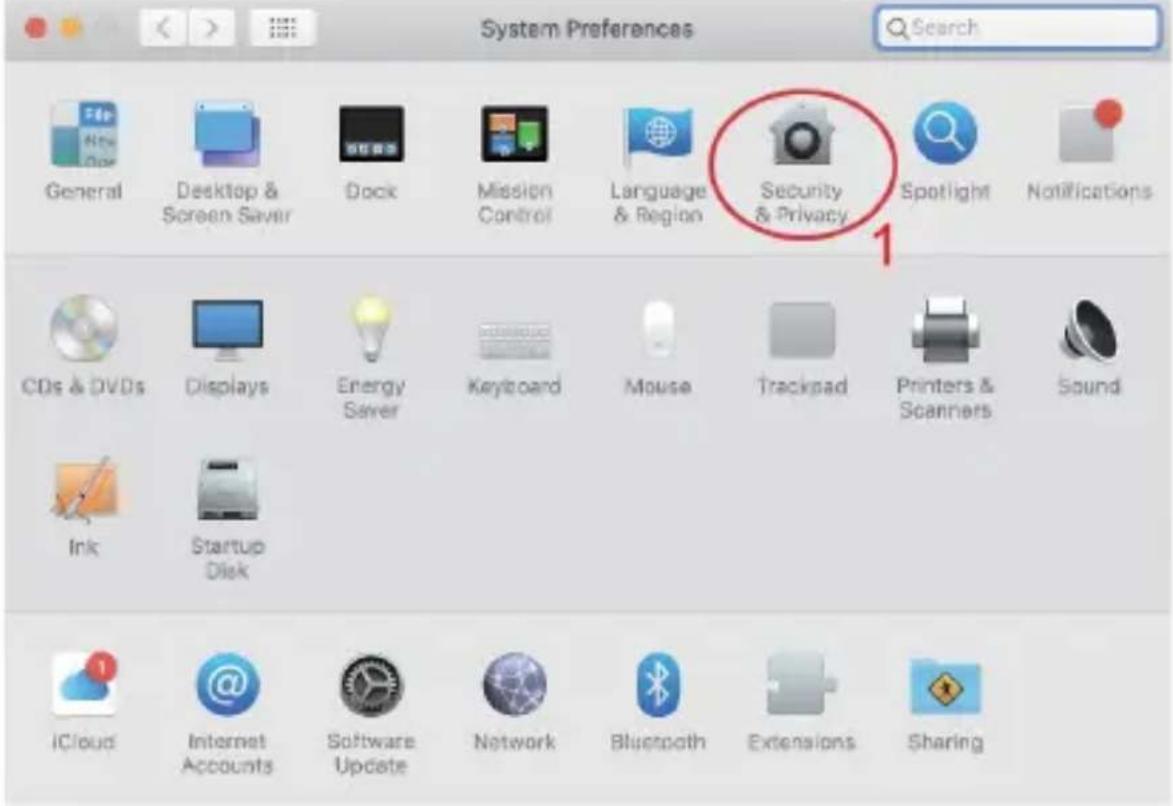

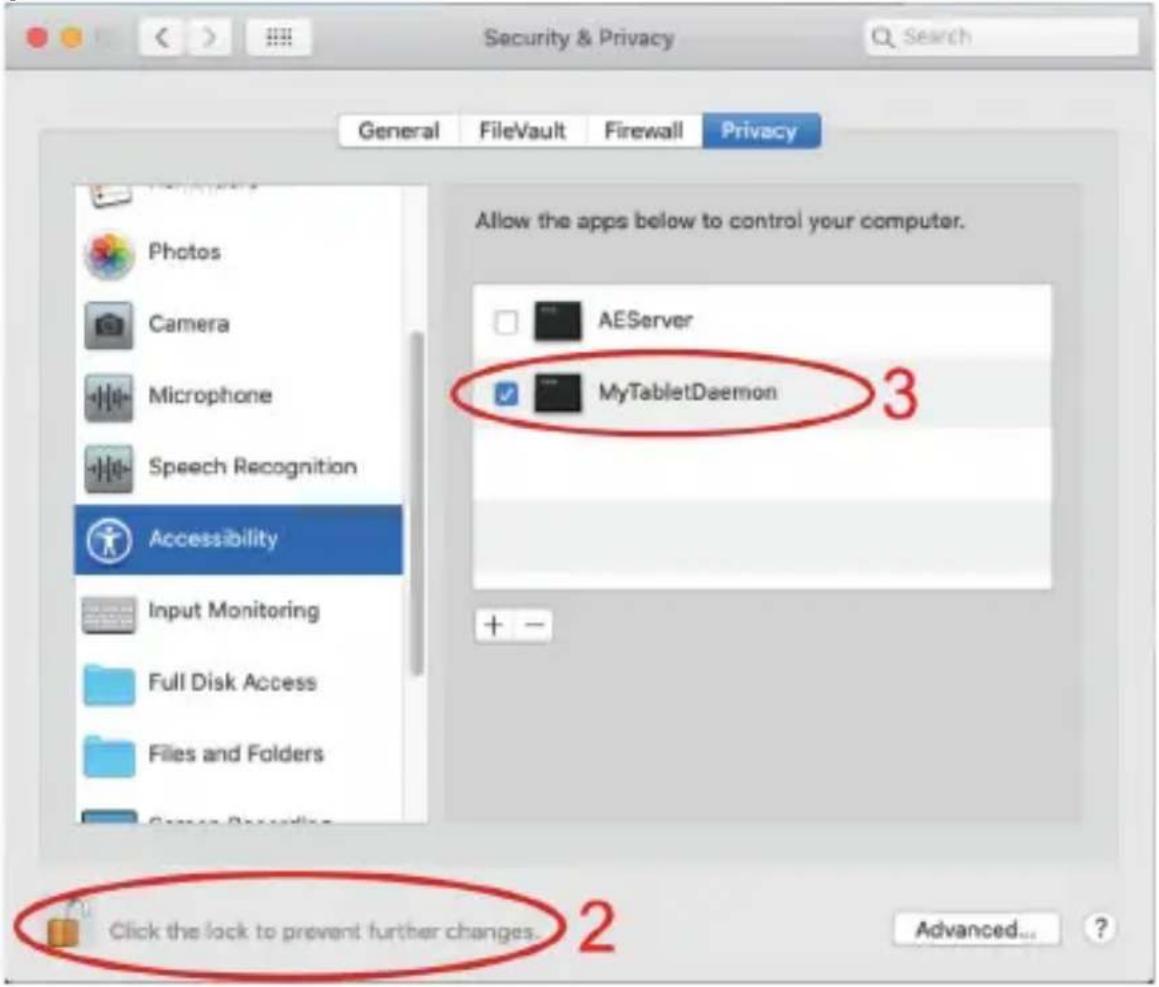

7) Otvorte nastavenia operačného systému MAC OS. Vyhl'adajte položku "Možnosť zabezpečenia a ochrany osobných údajov".

8) Vyberte možnosť odomknutia.

Ovládače MAC OS boli úspešne nainštalované. Reštartujte systém.

Dôležité: Aplikácia sa neustále aktualizuje a vyvíja, jednotlivé kroky sa môžu po aktualizáciách líšit. V prípade akýchkol'vek problémov s postupom odporúčame kontaktovať servisné stredisko.

Technická podpora

• používanie zariadenia na iné účely
• inštalácia iného frimvéru ako toho, ktorý je nainštalovaný v EVOLVEO Grafico T12 alebo ktorý je možné stiahnuť manuálne alebo automaticky z aplikácie
• elektromechanické alebo mechanické poškodenie spôsobené nesprávnym používaním
• poškodenie spôsobené prírodnými živlami, ako je oheň, voda, statická elektrina, prepätie atd'.
• škody spôsobené neoprávnenou opravou

Likvidácia

Symbol prečiarknutého kontajnera na výrobku, v literatúre alebo na obale znamená, že v EÚ sa všetky elektrické a elektronické zariadenia, batérie a akumulátory musia po skončení ich životnosti odovzdať do separovaného odpadu. Tieto výrobky nevyhadzujte do netriedeného komunálneho odpadu.

VYHLÁSENIE O ZHODE

Spoločnosť Abacus Electric, s.r.o. týmto vyhlasuje, že EVOLVEO Grafico T12 spĺňa požiadavky poznámok a predpisov platných pre tento typ prístroja.

Úplné znenie vyhlásenia o zhode nájdete na adrese http://ftp.evolveo.com/CE/

Všetky práva vyhradené.

Dizajn a špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.
