Grafico T12 - Nekategorizirano Evolveo - Brezplačna navodila za uporabo

Vrsta izdelka	Graficna tablica
Model	EVOLVEO Grafico T12
Stevilka izdelka	TAB GFK T12
Dimenzije	360 x 240 x 11 mm
Aktivno obmocje	250 x 150 mm
Ravni pritiska	8192
Hitrost porocanja	233 PPS
Locljivost	5080 LPI
Aktivna visina	15 mm
Napajanje	USB, 5V, 60mA
Povezljivost	USB 2.0/3.0, OTG za Android
Vrsta pisala	Brezzicno, brez baterije
Gumbi na pisalu	2 programabilna gumba ("+" in "-")
Gumbi tablice	12 programabilnih multimedijskih gumbov
Operacijski sistemi	Windows, macOS, Android (z OTG)
Vsebina paketa	Tablica, brezzicno pisalo, 30 nadomestnih konic, USB kabel, OTG adapterji (Micro-USB in USB-C), etui za pisalo, obrockek za odstranjevanje konic, folija za delovno povrsino, rokavice (velikost L)
Programska oprema gonilnika	Graphic Tablet 3.4.1.122 (Windows/macOS)
Na voljo nadomestni deli	Vkljucene nadomestne konice, pisalo je zamenljivo
Ciscenje	Obrisite z mehko suho krpo; izogibajte se tekocinam
Varnostne opombe	Ne spustite pisala; izogibajte se USB vozlisccem; izklopite vrtenje zaslona v Androidu

Pogosto zastavljena vprašanja - Grafico T12 Evolveo

Kako prikljuciti Evolveo Grafico T12 na Android telefon?

Uporabite prilozeni OTG adapter (Micro-USB ali USB-C) in USB kabel. Prikljucite OTG adapter na telefon, nato povezite USB kabel z adapterjem in tablico. Prepricajte se, da vas telefon podpira OTG in pred priklopom izklopite vrtenje zaslona.

Ali brezzicno pisalo potrebuje baterijo ali polnjenje?

Ne, pisalo je brez baterije in ne potrebuje polnjenja. Uporablja tehnologijo elektromagnetne resonance, ki jo napaja tablica.

Kako zamenjati konico pisala?

Primite staro konico s prilozenim obrockom in jo potegnite ven. Nato vstavite novo konico in jo mocno pritisnite v pisalo. Paket vsebuje 30 nadomestnih konic.

Kako namestiti gonilnike v sistemu Windows?

Prikljucite tablico na USB vrata (ne na sprednjo plosco). Odprite 'Ta racunalnik' in poiscite CD pogon (Pen Driver). Zazenite 'Grafico Drivers.exe' in sledite carovniku za namestitev. Ponujeno vam bo prenos Paint Tool SAI. Dokoncajte namestitev in po potrebi znova zazenite.

Kako namestiti gonilnike v macOS?

Prikljucite tablico, odprite mapo 'Pen Driver', nato odprite 'TabletDriver.dmg' in zazenite 'MyTablet.pkg'. Sledite namestitvi, vnesite geslo in znova zazenite. Po ponovnem zagonu pojdite v System Preferences > Security & Privacy > Privacy > Accessibility in omogocite MyTabletDaemon 3.

Kaksna je obcutljivost na pritisk pri Evolveo Grafico T12?

Tablica podpira 8192 ravni obcutljivosti na pritik, nastavljivih prek vmesnika gonilnika. Krivuljo pritiska lahko natancno prilagodite v nastavitvah.

Ali je mogoce prilagoditi gumbe tablice?

Da, 12 multimedijskih gumbov in gumbe pisala lahko preoblikujete v nastavitvah gonilnika (Windows/macOS). V Androidu prilagajanje gumbov ni podprto.

Kaj storiti, ce se kurzor premika neenakomerno?

Prepricajte se, da ne uporabljate USB vozlisca ali podaljska. Onemogocite Windows Flicks (v sistemu Windows 7). Izogibajte se uporabi vec graficnih tablic hkrati. Znova zazenite sistem in ponovno prikljucite tablico.

Ali je Evolveo Grafico T12 zdruzljiv z macOS?

Da, deluje z macOS. Namestite gonilnik, kot je opisano, in po namestitvi omogocite MyTabletDaemon v System Preferences > Security & Privacy > Privacy > Accessibility.

Kako dobiti tehnicno podporo?

Obiscite www.evolveo.com/helpdesk/ za tehnicno podporo. Garancija ne krije poskodb zaradi nepravilne uporabe, nepoolascenega popravila ali naravnih elementov.

NAVODILA ZA UPORABO Grafico T12 Evolveo

Funkcija večpredstavnostne tipke (....91

Brezžično pisalo....91

Zamenjava trnov 92

Povezovanje 92

Povežite se s telefonom Android 93

Nastavitve brezžičnega pisala (....94

Specifikacije 95

Nameščanje gonilnikov....96

Tehnična podpora....102

Spoštovani kupec, hvala, ker ste izbrali EVOLVEO Grafico T12. Verjamemo, da vam bo izdelek služil v popolno zadovoljstvo.

Pomembne informacije

Ta priročnik vsebuje navodila za vsakodnevno delovanje, nastavitev in namestitev naprave EVOLVEO Grafico T12. Gonilniki, potrebni za namestitev naprave, so shranjeni v napravi.

Vsebina paketa

• EVOLVEO Grafico T12, grafična tablica
• Brezžično pisalo
• Rezervni nasveti - 30 kosov
• USB
• Uporabniški priročnik
• Adapter mikro-USB OTG
• Adapter USB C OTG
• Ohišje za brezžično pisalo
• Obroč za odstranjevanje konic
• Folija za delovno površino
• Velikost rokavic L

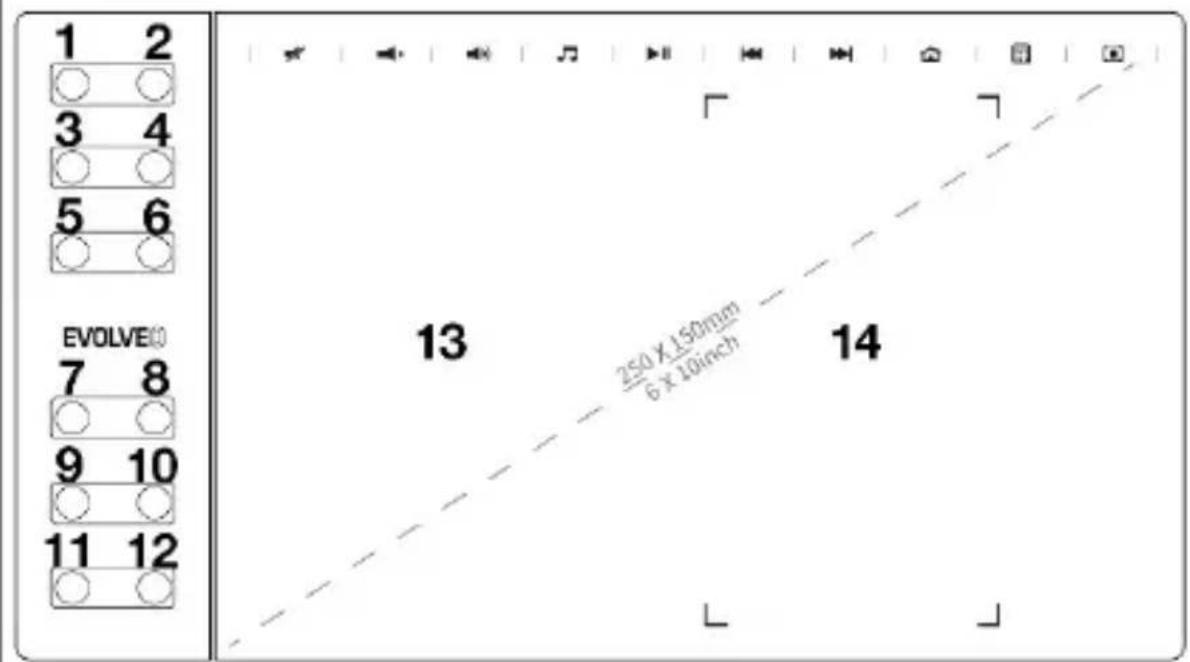

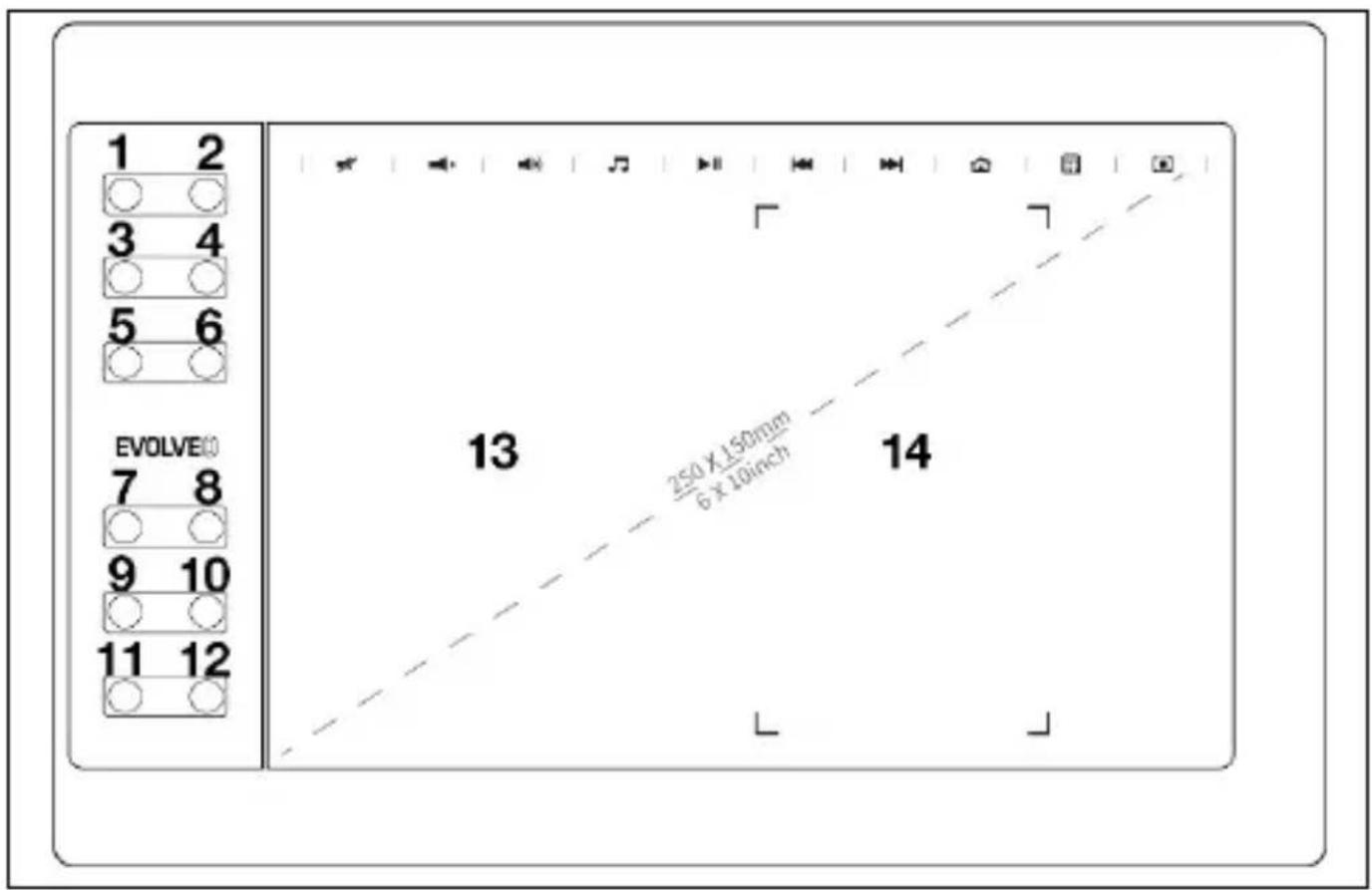

Pregled

1) Guma2) Čopič3) Ctrl-4)Ctrl+5) Čopič -6) Brush+7) Kolesce miške navzgor

8) TAB9) Kolesce miške navzdol10) Tipka za presledek11) Ctrl12) Alt13) Delovno območje14) Delovni prostor - telefon

Funkcija večpredstavnostne tipke ( samo PC)

1) Izklop mikrofona2) Obseg -3) Obseg+4) Igralec5) Začetek / prekinitev

6) Prejšnji7) Naslednje8) Brskalnik9) Kalkulator10) Območje

Opomba: Ko se brezžično pero dotakne delovnega območja grafične tablice ali ko pritisnete gumb za brezžično pero, se prižge dioda LED.

Opomba: Tipke od 1 do 12 lahko znova konfigurirate tako, da ustrezajo vaši uporabi. V sistemu Android ni mogoče spremeniti funkcije.

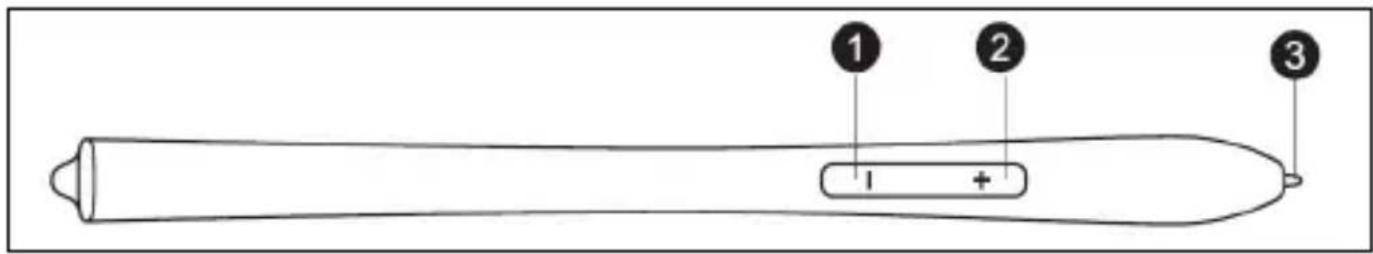

Brezžično pisalo

Opomba: Ključ za "-" lahko prilagodite svojim potrebam. Za podrobnosti glejte vmesnik gonilnika.

Opomba: Brezžičnega pisala ni treba polniti ali uporabljati baterije.

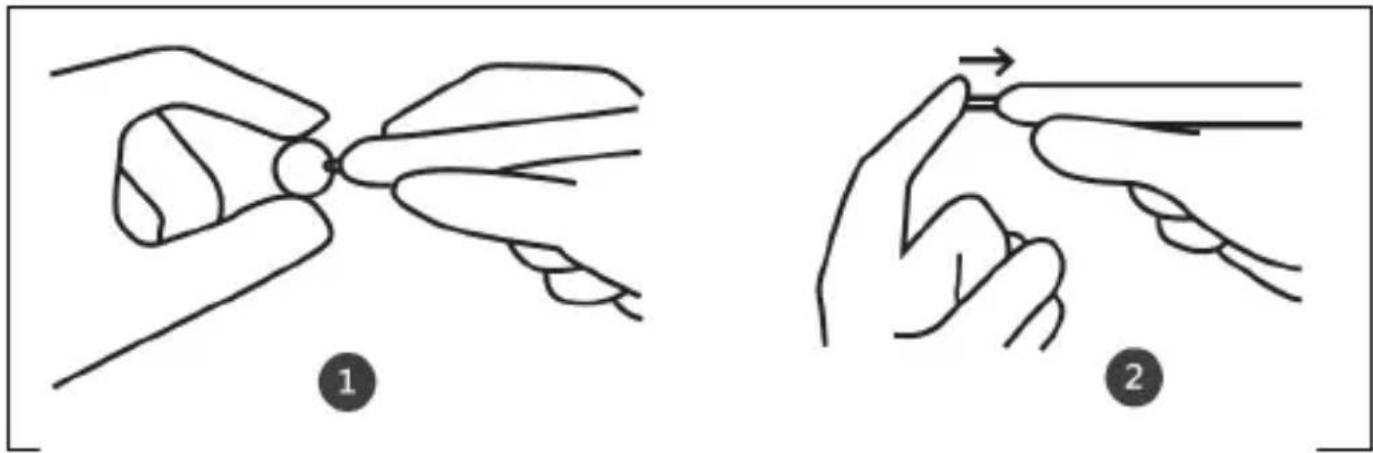

Zamenjava trnov

Pomembno: Pred vzpostavitvijo povezave izklopite funkcijo vrtenja zaslona v telefonu.

Pomembno: Prepričajte se, da telefon podpira OTG in da je ta funkcija omogočena.

Postopek:

1) Adapter OTG povežite s telefonom Android
2) Povežite kabel USB z adapterjem OTG
3) Povežite kabel USB z grafično tablico EVOLVEO Grafico

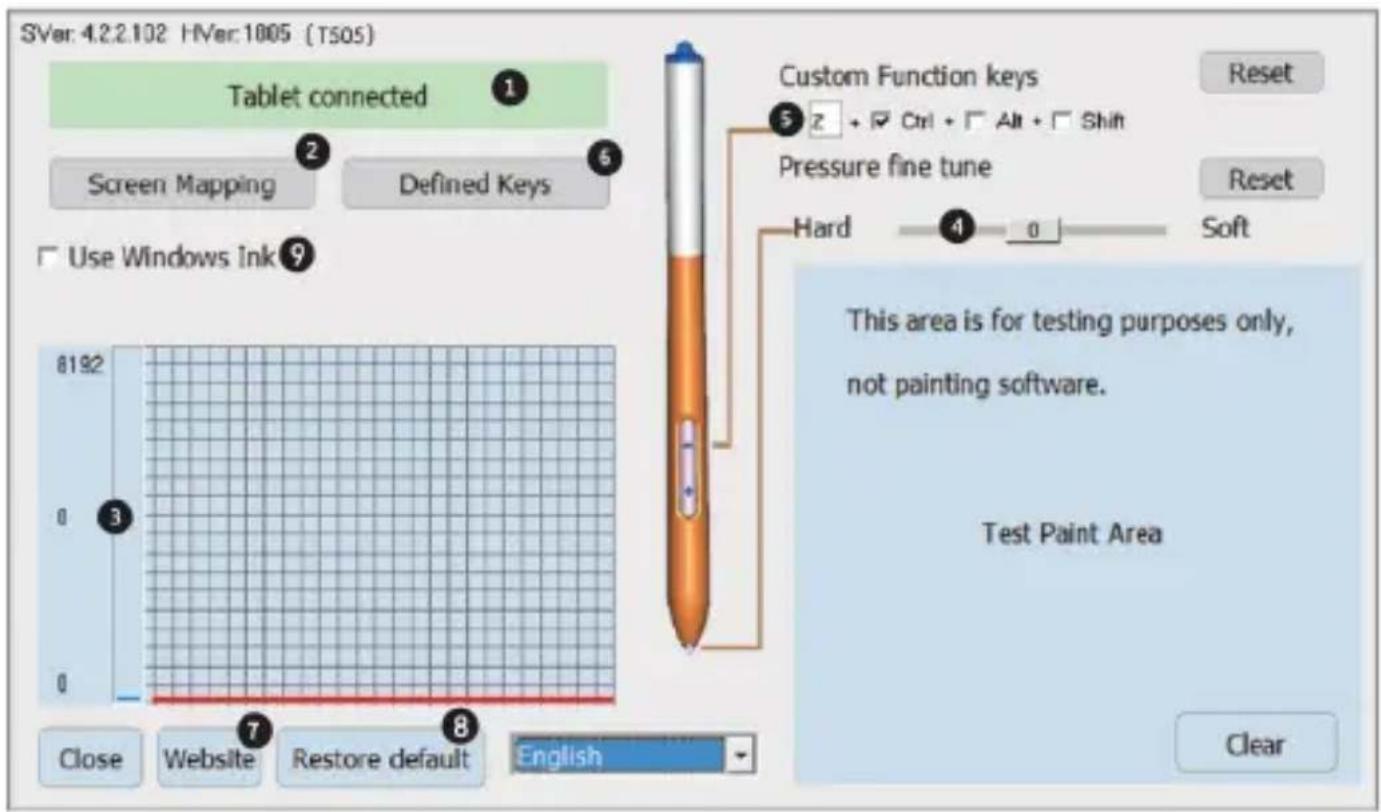

Nastavitve brezžičnega pisala (samo Windows)

1) Stanje povezave računalnika in grafične tablice
2) Prikaz zaslona: Možnost nastavitve območja kartiranja zaslona in namizja grafične tablice.
3) Brezžični pritisk pisala: Stopnja od 0 do 8192. Krivulja prikazuje stopnjo pritiska, ki ga brezžično pisalo izvaja na grafično tablico.
4) Natančna nastavitev tlaka: Služi za rahlo uravnavanje tlaka. Privzeto: 0. Sprememba je vidna na levi strani krivulje tlaka.
5) Komplet brezžičnih tipk za pisala: Nastavljiva funkcija tipke "-". Privzeto: Ctrl+z. Funkcija tipke "+" je nastavljena kot desni miškin gumb.
6) Nastavljivi ključi
7) V primeru težav se obrnite na tehnično podporo.
8) Obnovitev tovarniških nastavitev gonilnikov
9) Privzeto: ni izbrano

Specifikacije

Ime izdelka	EVOLVEO Grafico T12
Številka izdelka	TAB GFK T12
Dimenzije	360 x 240 x 11 mm
Delovna napetost	5V
Poraba max.	60 mA
Raven tlaka	8192
Povratne informacije	233 PPS
Ločljivost zaslona	5080 LPI
Aktivna višina	15 mm
Fizični ključi	Lahko ga ponovno konfigurirate v vmesniku Windows in MAC OS. Za sistem Android ta funkcija ni opredeljena.
Aktivni delovni prostor	250 x 150 mm

Nameščanje gonilnikov

Namestitev za Windows

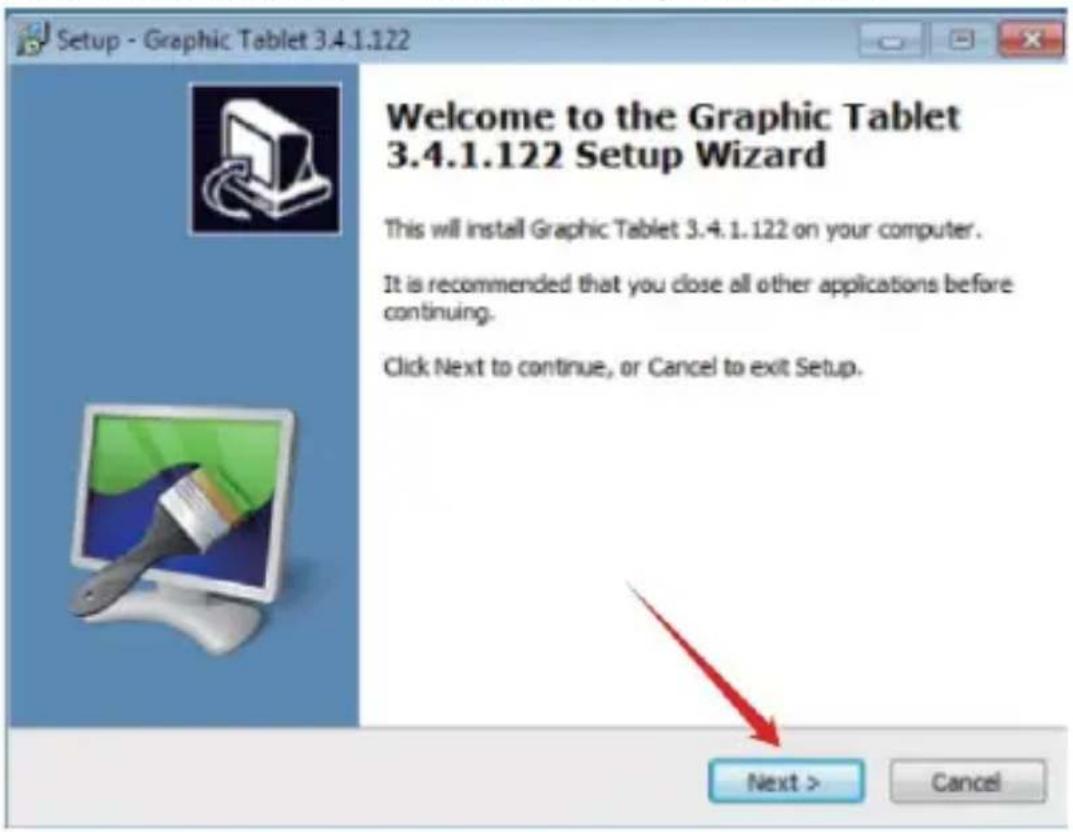

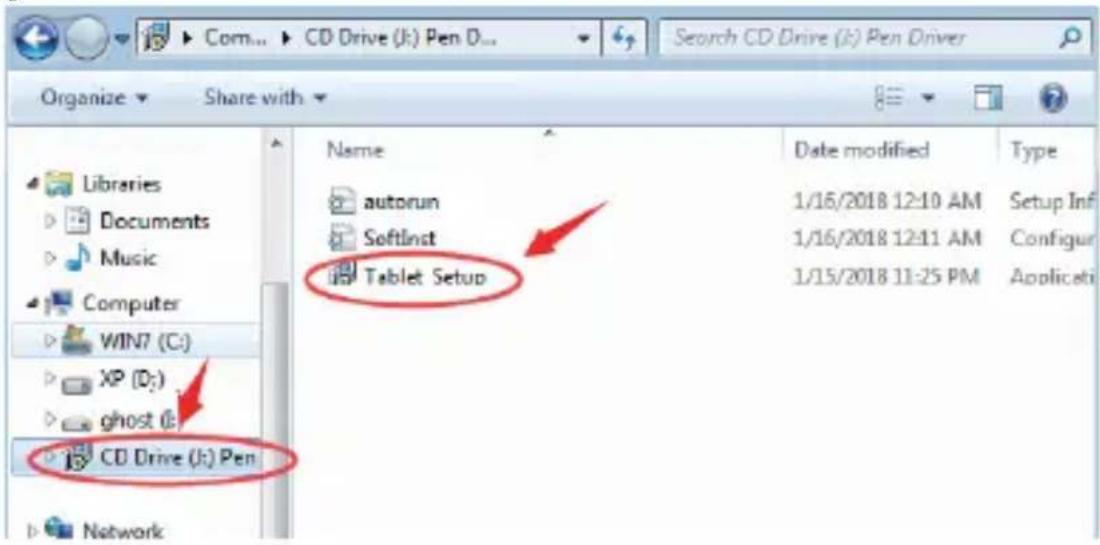

1) Ko grafično tablico povežete z računalnikom, počakajte nekaj minut. Nato odprite "Ta računalnik" in nato CD-ROM (J). Zaženite datoteko "Grafico Drivers.exe" za namestitev gonilnikov

2) Sledite navodilom za namestitev po korakih.

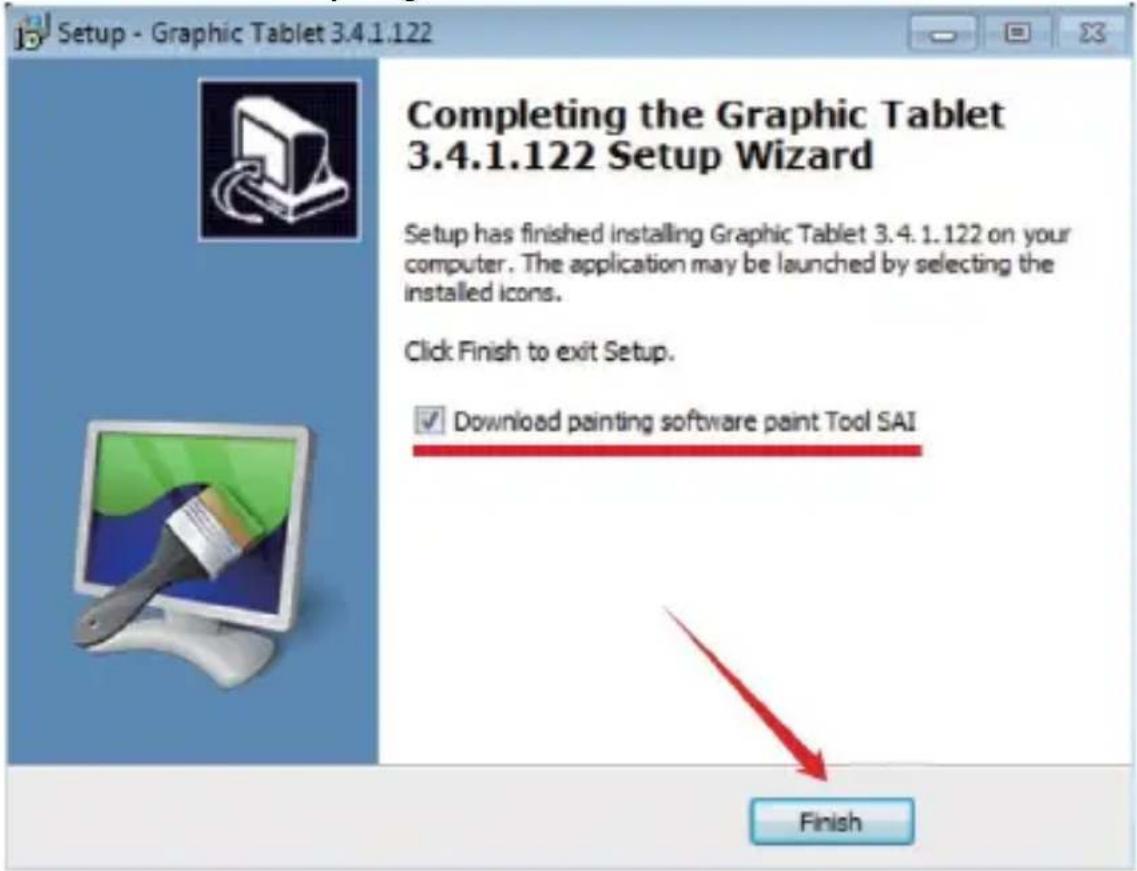

3) V zadnjem oknu za namestitev gonilnika vas bo vprašal, ali želite prenesti grafični program "Paint Tool SAI". Izberite, ali želite namestiti program.

4) Izberite pot za shranjevanje prenosa.
5) Po končanem prenosu zaženite datoteko sai.exe in sledite navodilom za namestitev programa.
6) Namestitev je končana, ko se na namizju prikažejo ikone nameščenih programov.

• Za povezavo z računalnikom ne uporabljajte USB HUB-a ali podaljška USB.
• Ko pisala ne uporabljate, se konica pisala ne sme dotikati ničesar in pisala ne smete spustiti z višine.
• Izogibajte se neurejenemu premikanju kazalca miške ali premikanju brez ukrepanja. Ne uporabljajte dveh ali več grafičnih tablic hkrati.
• V sistemu Windows 7 izklopite funkcijo flikanja.

Namestitev za MAC OS

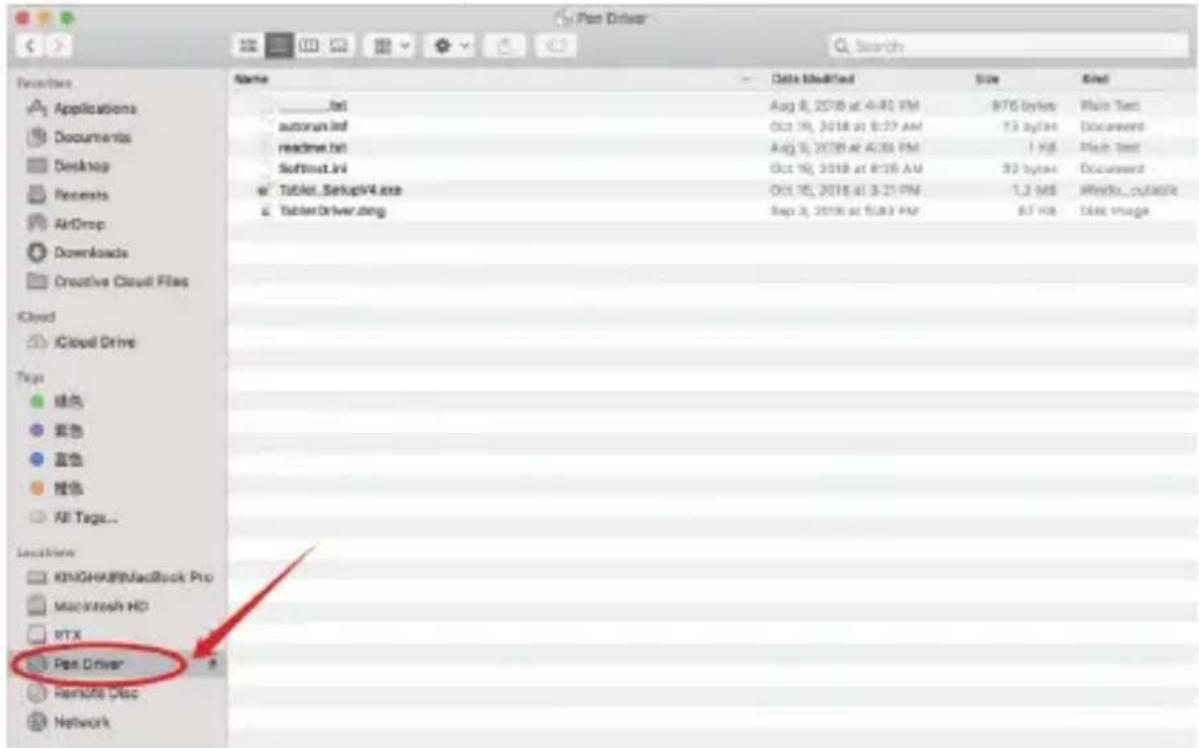

1) Po povezavi tabličnega računalnika z napravo Mac poiščite mapo "Pen Driver" in jo odprite.

3) Odprite MyTablet.pkg

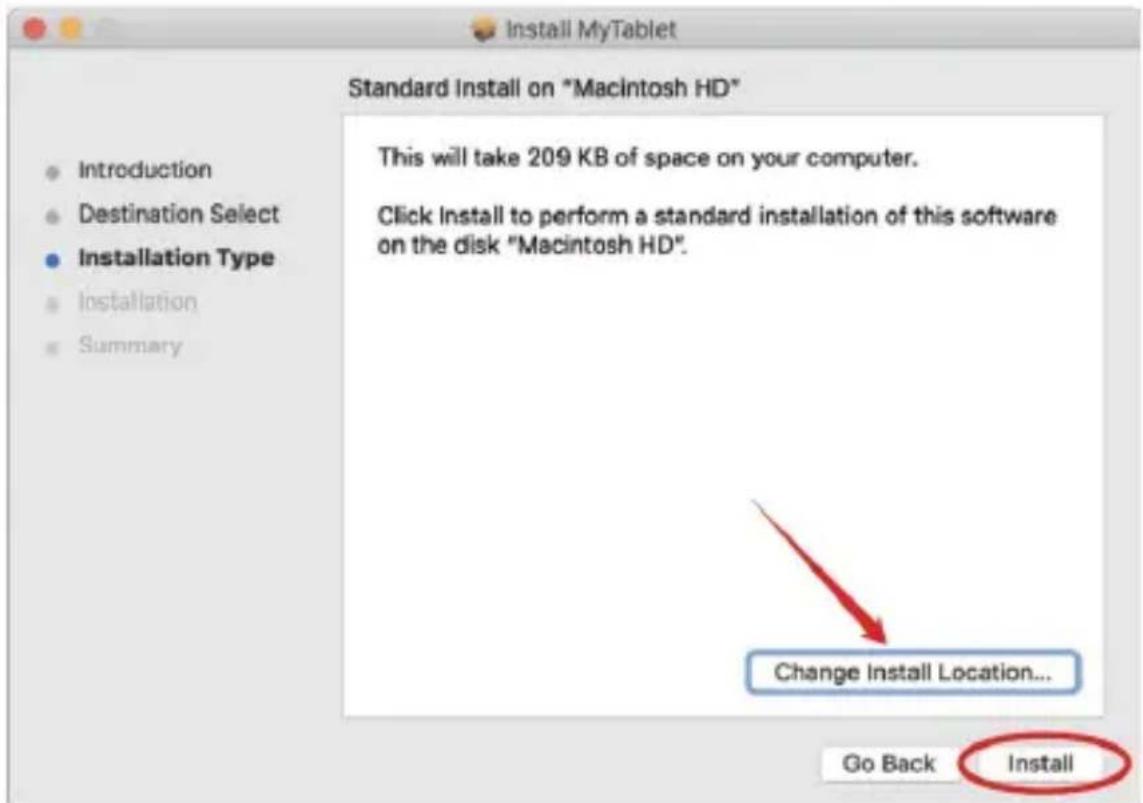

4) Izberite namestitveno pot in nato "Namesti", da začnete namestitev.

Opomba: Po namestitvi gonilnika opravite naslednje nastavitve

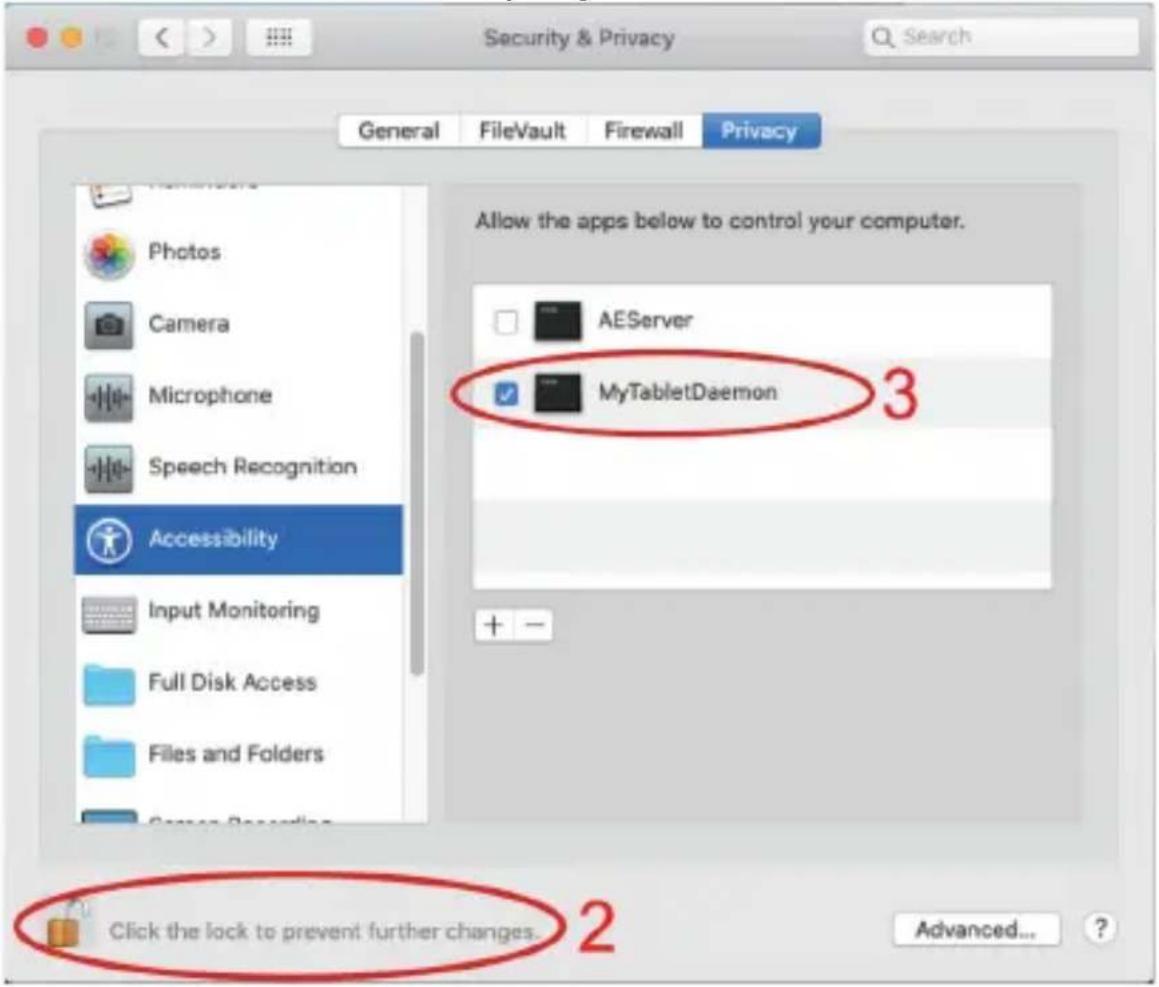

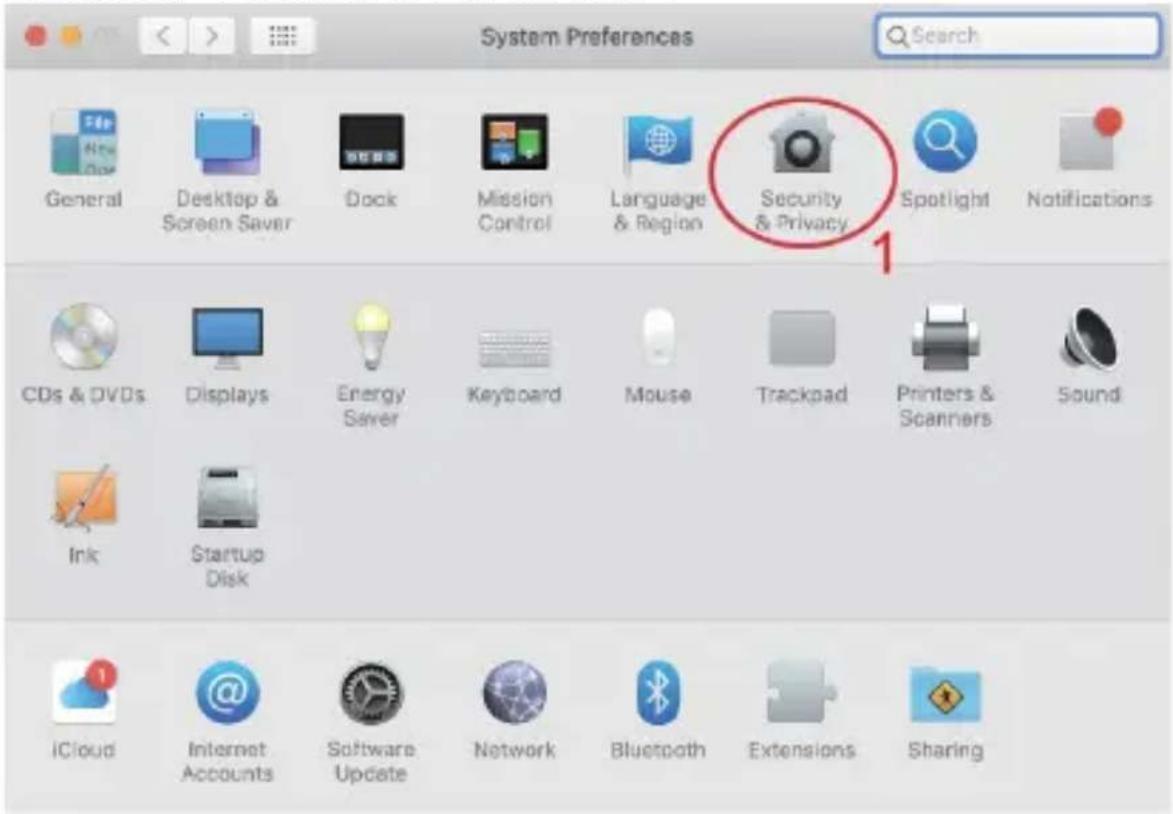

7) Odprite nastavitve operacijskega sistema MAC OS. Poiščite možnost "Varnost in zasebnost".

8) Izberite možnost za odklepanje.

Gonilniki za operacijski sistem MAC OS so bili uspešno nameščeni. Ponovno zaženite sistem.

Pomembno: Aplikacija se nenehno posodablja in razvija, zato se lahko posamezni koraki po posodobitvah razlikujejo. V primeru težav pri postopku se obrnite na servisni center.

Tehnična podpora

Obrnite se na tehnično podporo EVOLVEO

www.evolveo.com/helpdesk/

• uporaba naprave v druge namene
• nameščanje druge programske opreme, ki ni nameščena v programu EVOLVEO Grafico T12 ali ki jo je mogoče ročno ali samodejno prenesti iz aplikacije
• elektromehanske ali mehanske poškodbe zaradi nepravilne uporabe
• poškodbe zaradi naravnih dejavnikov, kot so požar, voda, statična elektrika, prenapetost itd.
• škoda, nastala zaradi nepooblaščenega popravila

Odstranjevanje

Prečrtan simbol zabojnika na izdelku, v literaturi ali na embalaži pomeni, da je treba v EU vso električno in elektronsko opremo, baterije in akumulatorje po koncu njihove življenjske dobe oddati v tok ločenih odpadkov. Teh izdelkov ne odlagajte med nesortirane komunalne odpadke.

IZJAVA O SKLADNOSTI

Abacus Electric, s.r.o. izjavlja, da je EVOLVEO Grafico T12 skladen z zahtevami iz opomb in predpisov, ki veljajo za to vrsto instrumentov.

Celotno besedilo izjave o skladnosti je na voljo na spletni strani http://ftp.evolveo.com/CE/

Zasnova in specifikacije se lahko spremenijo brez predhodnega obvestila.
