Grafico T12 - Nespecificat Evolveo - Manual de utilizare gratuit

Tip produs	Tabletă grafică
Model	EVOLVEO Grafico T12
Număr produs	TAB GFK T12
Dimensiuni	360 x 240 x 11 mm
Zonă activă	250 x 150 mm
Niveluri de presiune	8192
Rată raportare	233 PPS
Rezoluție	5080 LPI
Înălțime activă	15 mm
Alimentare	USB, 5V, 60mA
Conectivitate	USB 2.0/3.0, OTG pentru Android
Tip stilou	Fără fir, fără baterie
Butoane stilou	2 taste programabile ("+" și "-")
Taste tabletă	12 taste multimedia programabile
Sisteme de operare	Windows, macOS, Android (cu OTG)
Conținut pachet	Tabletă, stilou fără fir, 30 vârfuri de rezervă, cablu USB, adaptoare OTG (Micro-USB și USB-C), husă stilou, inel de scoatere vârf, folie pentru suprafață de lucru, mănuși (mărimea L)
Software driver	Graphic Tablet 3.4.1.122 (Windows/macOS)
Piese de schimb disponibile	Vârfuri de rezervă incluse, stilou înlocuibil
Curățare	Ștergeți cu o cârpă uscată și moale; evitați lichidele
Note de siguranță	Nu lăsați stiloul să cadă; evitați hub-urile USB; dezactivați rotația ecranului pe Android

Întrebări frecvente - Grafico T12 Evolveo

Cum se conectează Evolveo Grafico T12 la un telefon Android?

Utilizați adaptorul OTG inclus (Micro-USB sau USB-C) și cablul USB. Conectați adaptorul OTG la telefon, apoi conectați cablul USB la adaptor și la tabletă. Asigurați-vă că telefonul suportă OTG și dezactivați rotația ecranului înainte de conectare.

Stiloul fără fir necesită baterie sau încărcare?

Nu, stiloul este fără baterie și nu necesită încărcare. Folosește tehnologia de rezonanță electromagnetică alimentată de tabletă.

Cum se înlocuiește vârful stiloului?

Prindeți vârful vechi cu inelul inclus și trageți-l afară. Apoi introduceți un vârf nou și apăsați-l ferm în stilou. Pachetul include 30 de vârfuri de rezervă.

Cum se instalează driverele pe Windows?

Conectați tableta la un port USB (nu pe panoul frontal). Deschideți 'Acest computer' și găsiți unitatea CD (Pen Driver). Rulați 'Grafico Drivers.exe' și urmați asistentul de configurare. Vi se va oferi descărcarea Paint Tool SAI. Finalizați instalarea și reporniți dacă vi se solicită.

Cum se instalează driverele pe macOS?

Conectați tableta, deschideți folderul 'Pen Driver', apoi deschideți 'TabletDriver.dmg' și rulați 'MyTablet.pkg'. Urmați programul de instalare, introduceți parola și reporniți. După repornire, mergeți la Preferințe sistem > Securitate și confidențialitate > Confidențialitate > Accesibilitate și activați MyTabletDaemon 3.

Care este sensibilitatea la presiune a Evolveo Grafico T12?

Tableta suportă 8192 de niveluri de sensibilitate la presiune, reglabile prin interfața driverului. Puteți ajusta fin curba de presiune în setări.

Pot fi personalizate tastele tabletei?

Da, cele 12 taste multimedia și butoanele stiloului pot fi reconfigurate în setările driverului (Windows/macOS). Pe Android, personalizarea tastelor nu este suportată.

Ce ar trebui să fac dacă cursorul se mișcă haotic?

Asigurați-vă că nu utilizați un hub USB sau cablu prelungitor. Dezactivați Windows Flicks (în Windows 7). Evitați utilizarea mai multor tablete grafice simultan. Reporniți sistemul și reconectați tableta.

Este Evolveo Grafico T12 compatibil cu macOS?

Da, funcționează cu macOS. Instalați driverul așa cum este descris, iar după instalare, activați MyTabletDaemon în Preferințe sistem > Securitate și confidențialitate > Confidențialitate > Accesibilitate.

Cum obțin suport tehnic?

Vizitați www.evolveo.com/helpdesk/ pentru suport tehnic. Garanția nu acoperă daunele cauzate de utilizare necorespunzătoare, reparații neautorizate sau elemente naturale.

MANUAL DE UTILIZARE Grafico T12 Evolveo

Informații importante ....72

Continutul pachetului 72

Prezentare generală....73

Funcția tastelor multimedia....74

Pix fără fir....74

Înlocuirea crampoanelor....75

Conectarea 75

Conectați-vă la telefonul Android....76

Setări ale stiloului fără fir....77

Specificații 78

Instalarea driverelor....79

Asistență tehnică 85

Stimate client, vă multumim că ați ales EVOLVEO Grafico T12. Credem că produsul vă va servi la satisfacția dumneavoastră deplină.

Informații importante

Acest manual conține pașii pentru operarea zilnică, configurarea și instalarea EVOLVEO Grafico T12.

Driverele necesare pentru instalarea dispozitivului sunt stocate în interiorul acestuia.

Continutul pachetului

• EVOLVEO Grafico T12, tabletă grafică
• Pix fără fir
• Vârfuri de rezervă - 30 de bucăți
• USB
• Manual de utilizare
• Adaptor Micro-USB OTG
• Adaptor USB C OTG
• Cazul stiloului wireless
• Inel pentru îndepărtarea vârfurilor
• Folie pentru suprafața de lucru
• Mănuși mărimea L

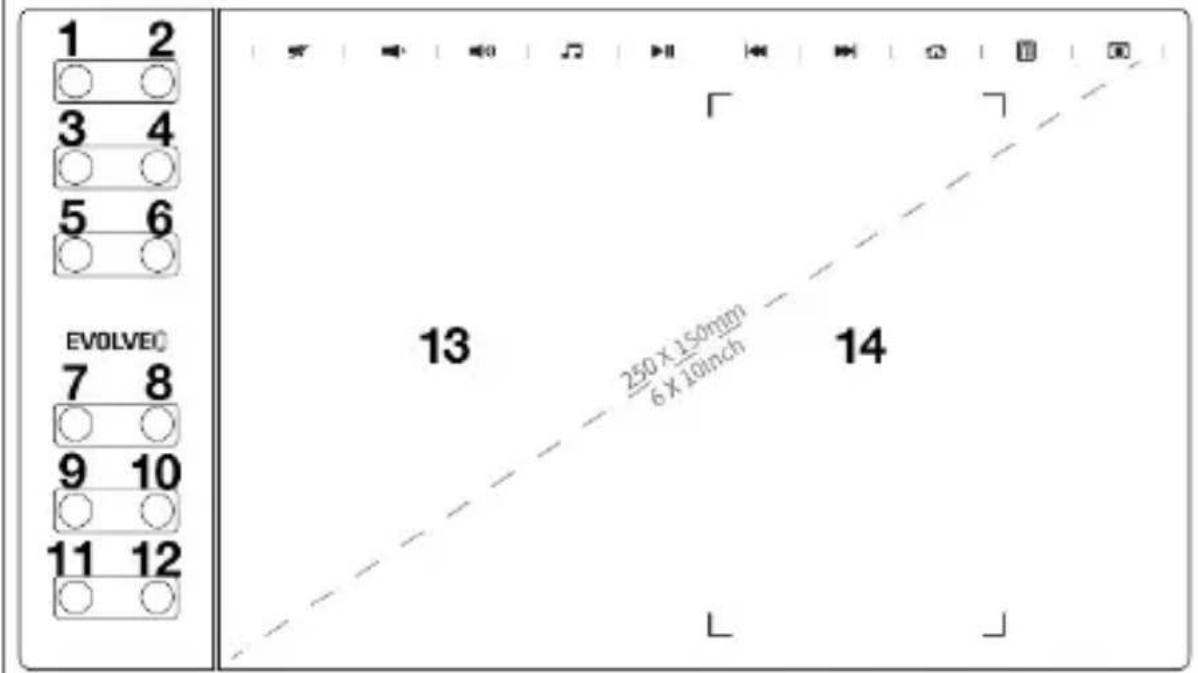

Prezentare generală

1) Guma2) Perie3) Ctrl-4)Ctrl+5) Perie-6) Perie+7) Rotița mouse-ului în sus

8) TAB9) Rotița mouse-ului în jos10) Bara de spațiu11) Ctrl12) Alt13) Zona de lucru14) Zona de lucru - telefon

Funcția tastelor multimedia (numai pentru PC)

1) Ztlumit2) Hlasitost-3) Hlasitost+4) Jucător5) Spustit / Pauza

6) Anterior7) Următoarele8) Browser9) Calculator10) Plocha

Observație: Când stiloul fără fir atinge zona de lucru a tabletei grafice sau când este apăsat butonul stiloului fără fir, LED-ul se aprinde.

Observație: Tastele 1-12 pot fi reconfigure pentru a se potrivi utilizării dumneavoastră. Schimbarea funcției nu se poate face pe Android.

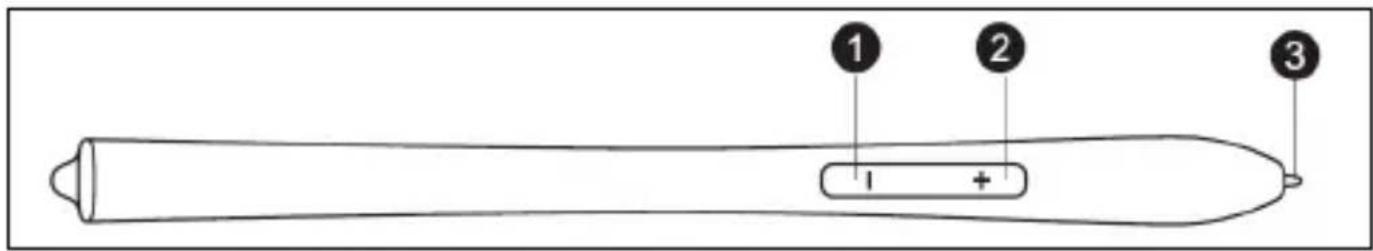

Pix fără fir

3) vârf de stilou fără fir

Observație: Cheia pentru "-" poate fi adaptată în funcție de nevoile dumneavoastră. Pentru detalii, consultați interfața driverului.

Observație: Nu este nevoie să încărcați stiloul fără fir sau să folosiți bateria.

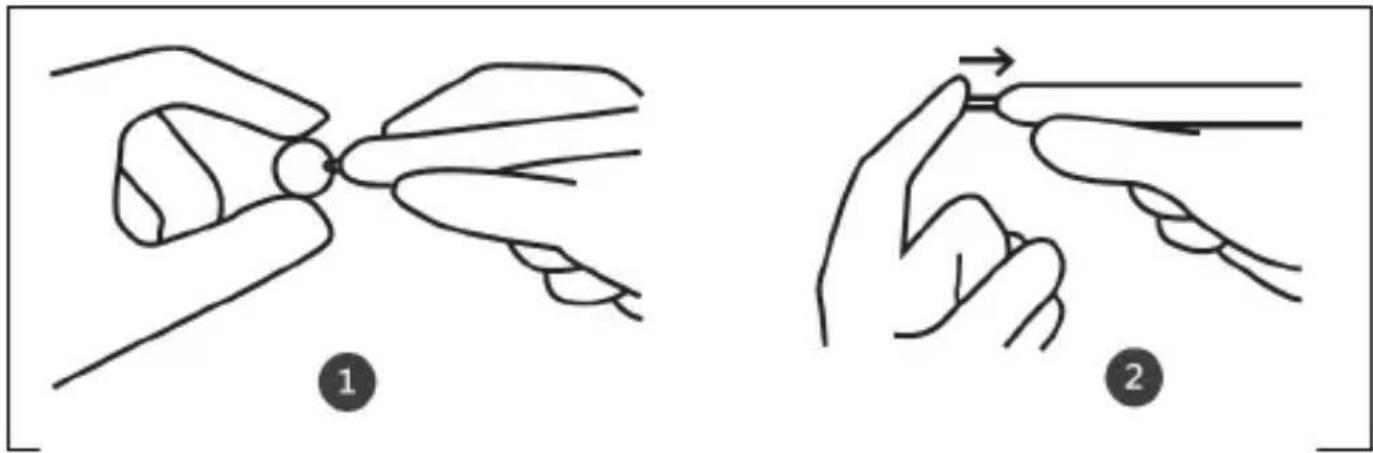

Înlocuirea crampoanelor

1) Prindeți penița cu inelul și scoateți-o din stilou

2) Introduceți și apăsați noua pană în stilou

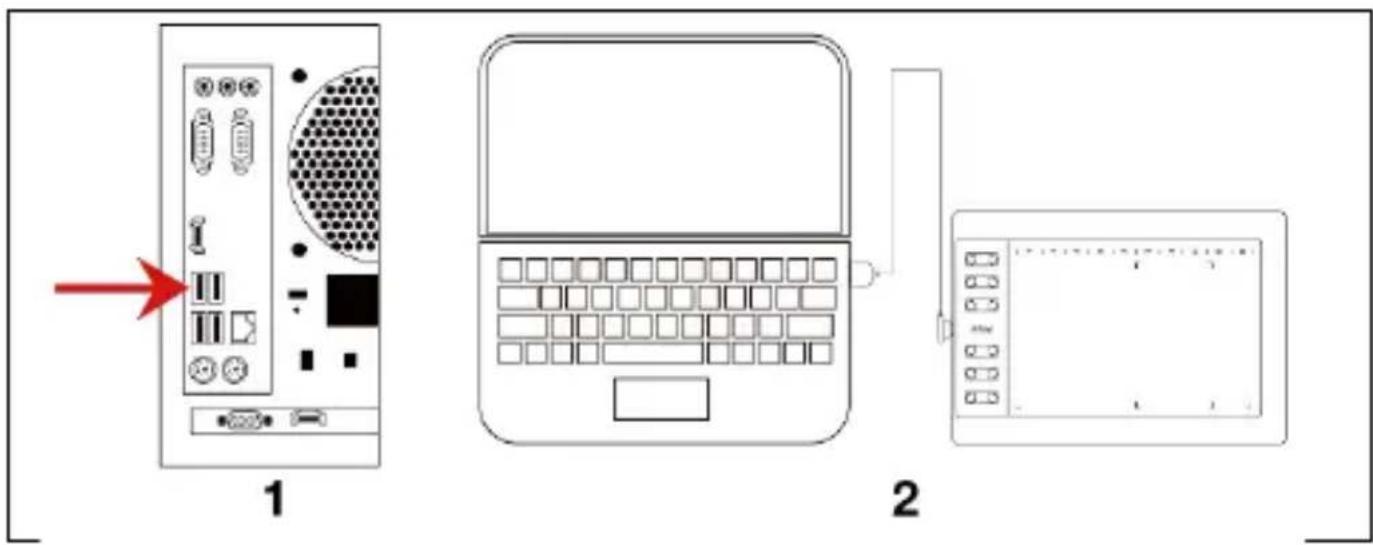

Conectarea

Conectați tableta grafică la portul USB 2.0/3.0 al PC-ului. Nu utilizati porturile USB frontale ale PC-ului pentru conectare.

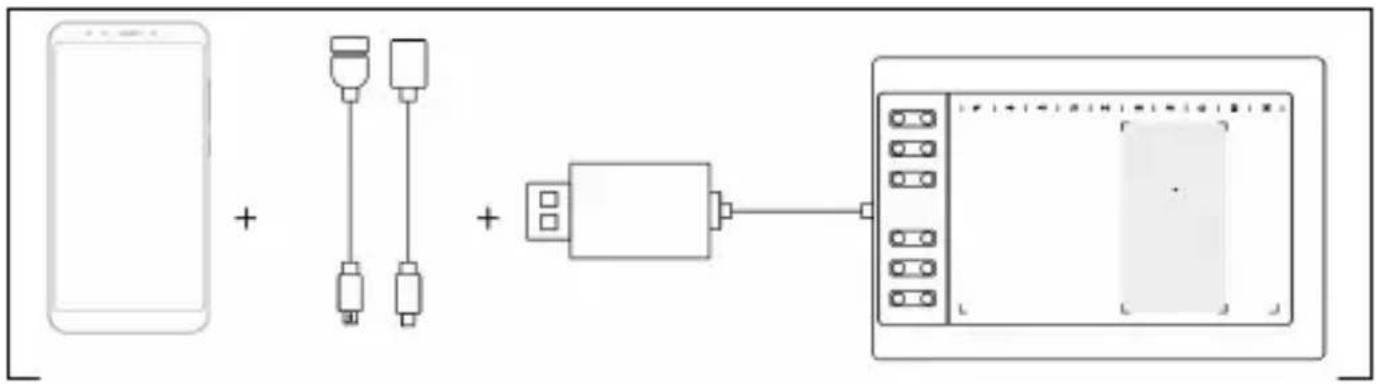

Conectați-vă la telefonul Android

Telefon Android/ adaptor OTG/ cablu USB/tabletă grafică

Important: Vă rugăm să dezactivați funcția de rotație a ecranului de pe telefon înainte de conectare.

Important: Asigurați-vă că telefonul dvs. acceptă OTG și că această funcție este activată.

Procedura:

1) Conectați adaptorul OTG la telefonul Android
2) Conectați cablul USB la adaptorul OTG
3) Conectați cablul USB la tableta grafică EVOLVEO Grafico T8

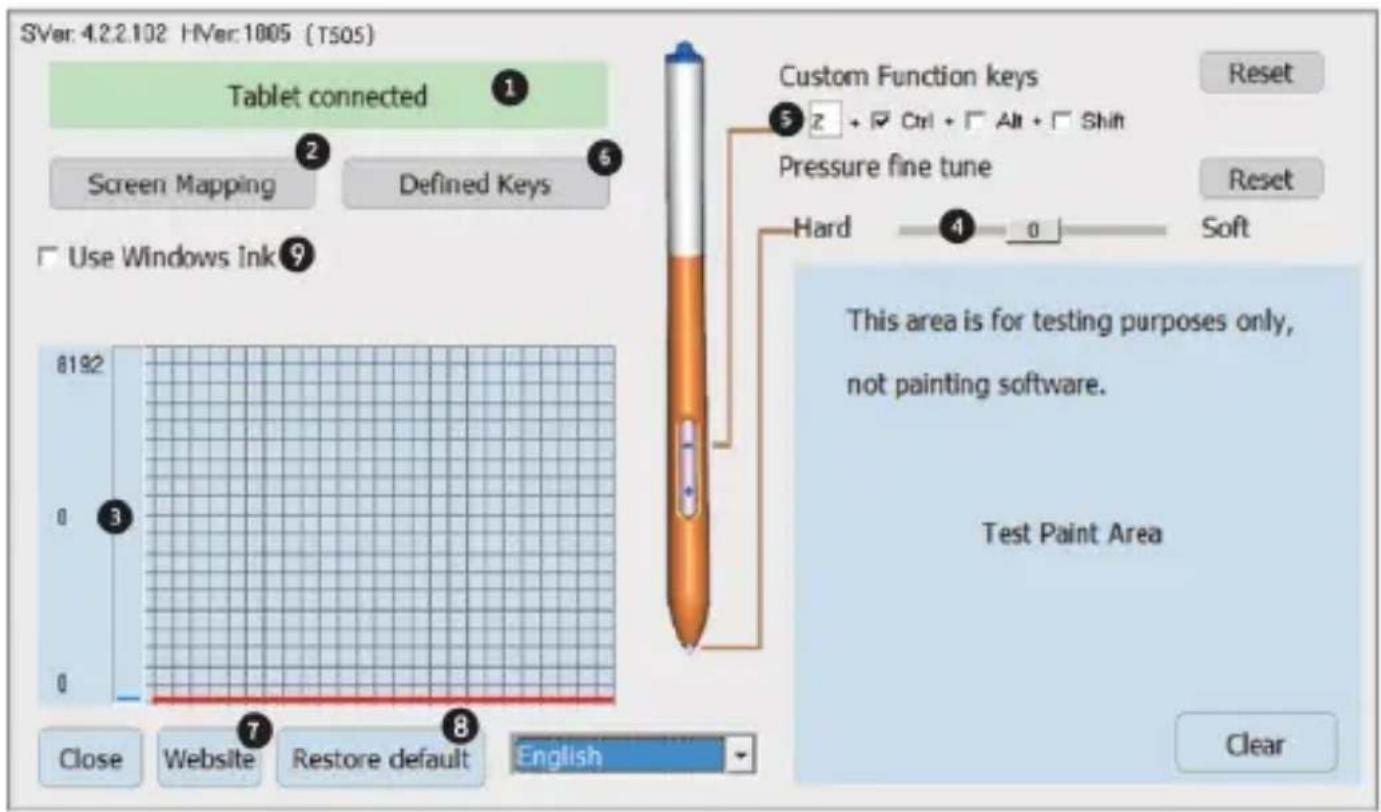

Setări ale stiloului fără fir (numai pentru Windows)

1) Starea de conectare a PC-ului și a tabletei grafice
2) Cartografierea ecranului: Posibilitatea de a seta zona de cartografiere a ecranului și a desktopului unei tablete grafice.
3) Presiunea wireless a stilouului: Nivel de la 0 la 8192. Curba arată nivelul de presiune exercitat pe tableta grafică de către stiloul fără fir.
4) Reglarea fină a presiunii: Acesta servește la reglarea ușoară a presiunii. Implicit: 0. Modificarea poate fi observată în stânga curbei de presiune.
5) Set de chei cu stilou fără fir: Funcția reglabilă a tastei "-". Implicit: Ctrl+z. Funcția tastei "+" este setată ca fiind cea a butonului drept al mouse-ului.
6) Chei reglabile
7) În caz de probleme, vă rugăm să contactați asistența tehnică.
8) Restaurați driverele la setările din fabrică
9) Implicit: nu este selectat

Specificații

Denumirea produsului	EVOLVEO Grafico T12
Numărul produsului	TAB GFK T12
Dimensiuni	360 x 240 x 11 mm
Tensiunea de lucru	5V
Consumul max.	60mA
Nivelul de presiune	8192
Feedback	233 PPS
Rezoluția ecranului	5080 LPI
Înălțime activă	15 mm
Chei fizice	Poate fi reconfigurat în interfața Windows și MAC OS. Pentru Android, această caracteristică este nedefinită.
Spațiu de lucru activ	250 x 150 mm

Instalarea driverelor

Instalare pentru Windows

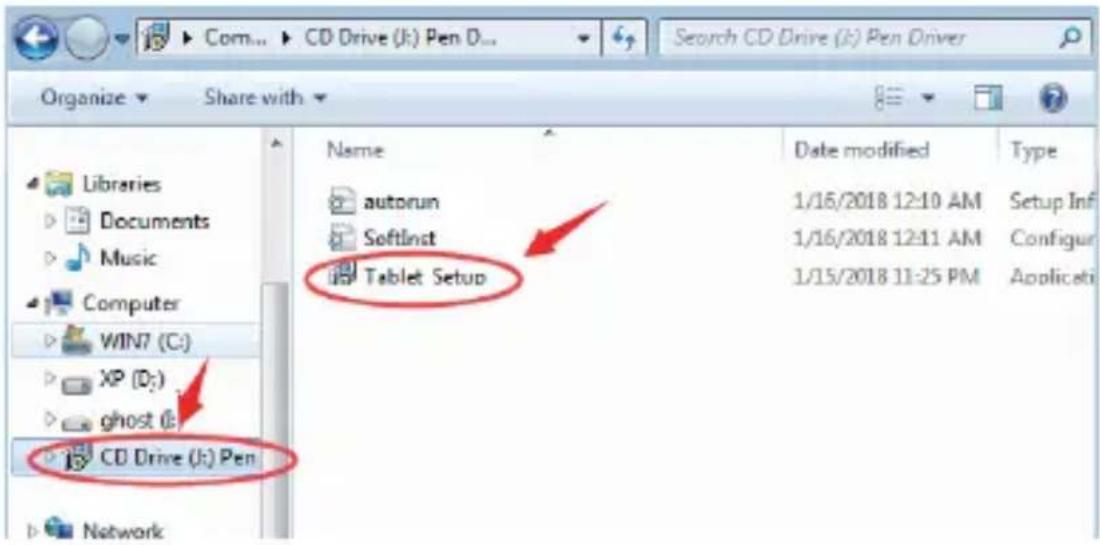

1) După ce ați conectat tableta grafică la PC, așteptați câteva minute. Apoi deschideți "This computer" și apoi CD-ROM-ul (J). Rulați fișierul "Grafico Drivers.exe" pentru a instala driverele

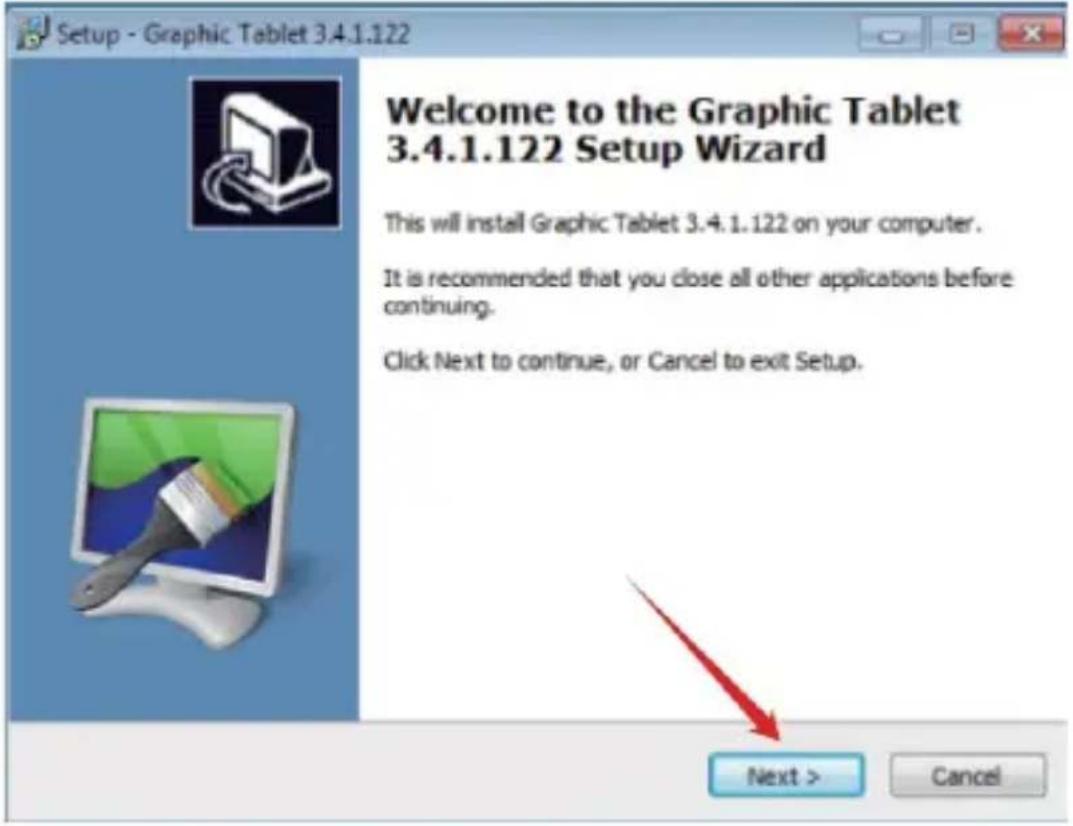

2) Urmati pas cu pas instrucțiunile de instalare.

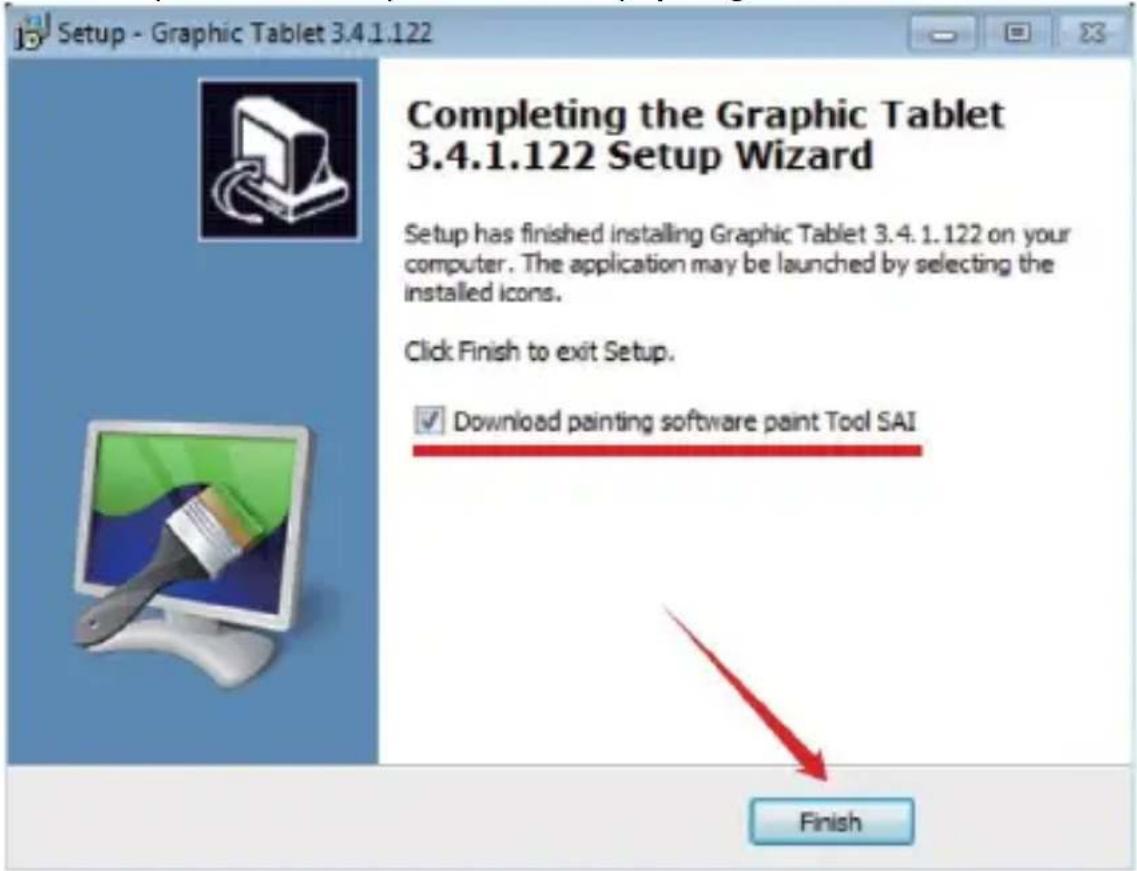

3) În ultima fereastră de instalare a driverului, veți fi întrebat dacă doriți să descărcați programul grafic "Paint Tool SAI". Selectați dacă doriți să instalați programul.

4) Selectați o cale de salvare a descărcării.
5) După ce descărcarea este completă, rulați fișierul "sai.exe" și urmați pașii pentru a instala programul.

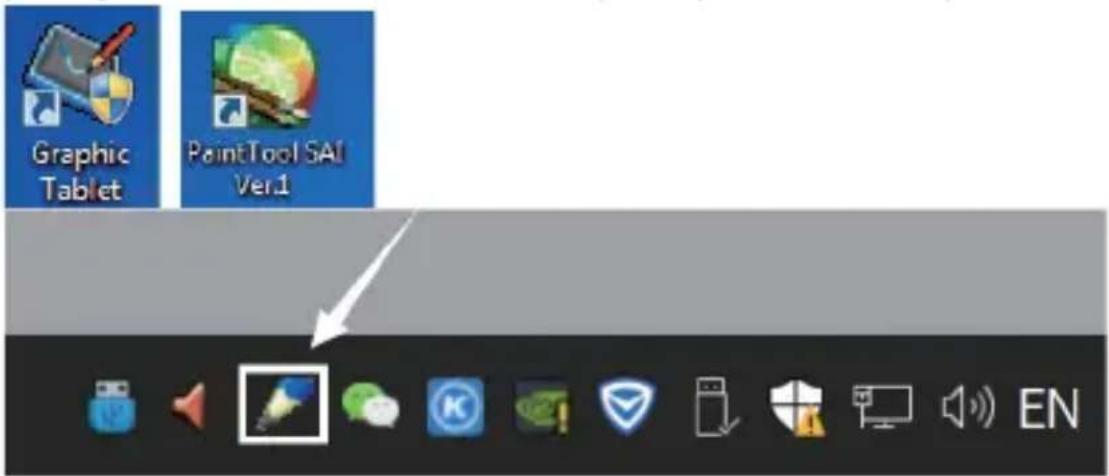

6) Instalarea este finalizată după ce pictogramele programelor instalate apar pe desktop.

Observatie:

• Nu utilizati un HUB USB sau un cablu prelungitor USB pentru a vă conecta la PC.
• Atunci când nu îl utilizați, nu lăsați vârful stiloului să atingă nimic și evitați să scăpați stiloul de la înălțime.
• Evitați mișcările dezordonate ale cursorului mouse-ului sau mișcările fără acțiune. Nu utilizați două sau mai multe tablete grafice în același timp.
• Vă rugăm să dezactivați funcția flicks în Windows 7.

Instalare pentru MAC OS

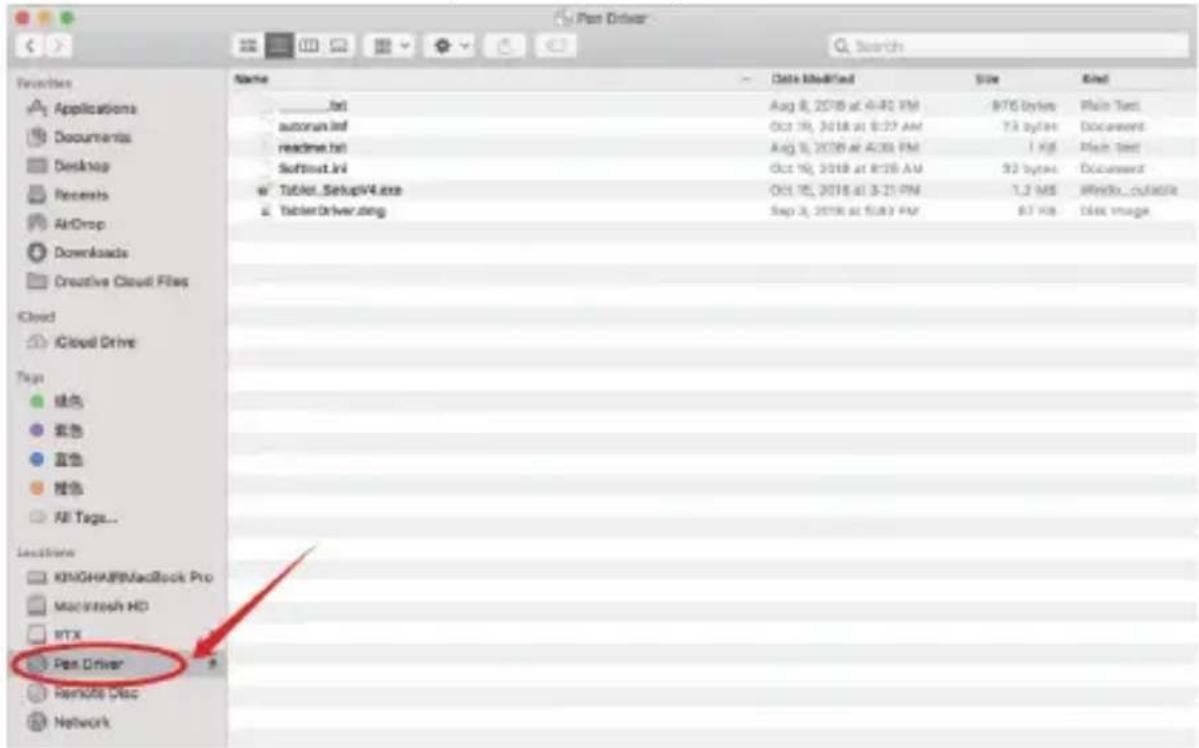

1) După ce ați conectat tableta la dispozitivul Mac, localizați folderul "Pen Driver" și deschideți-l.

3) Deschideti MyTablet.pkg

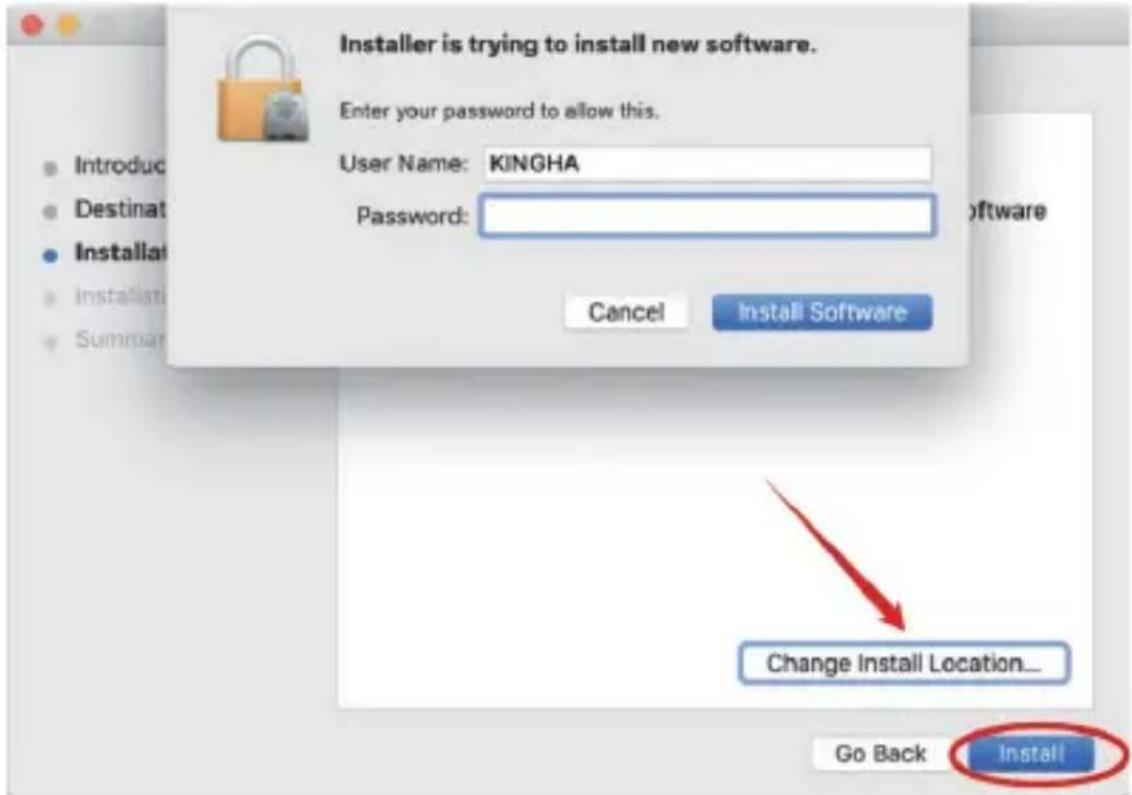

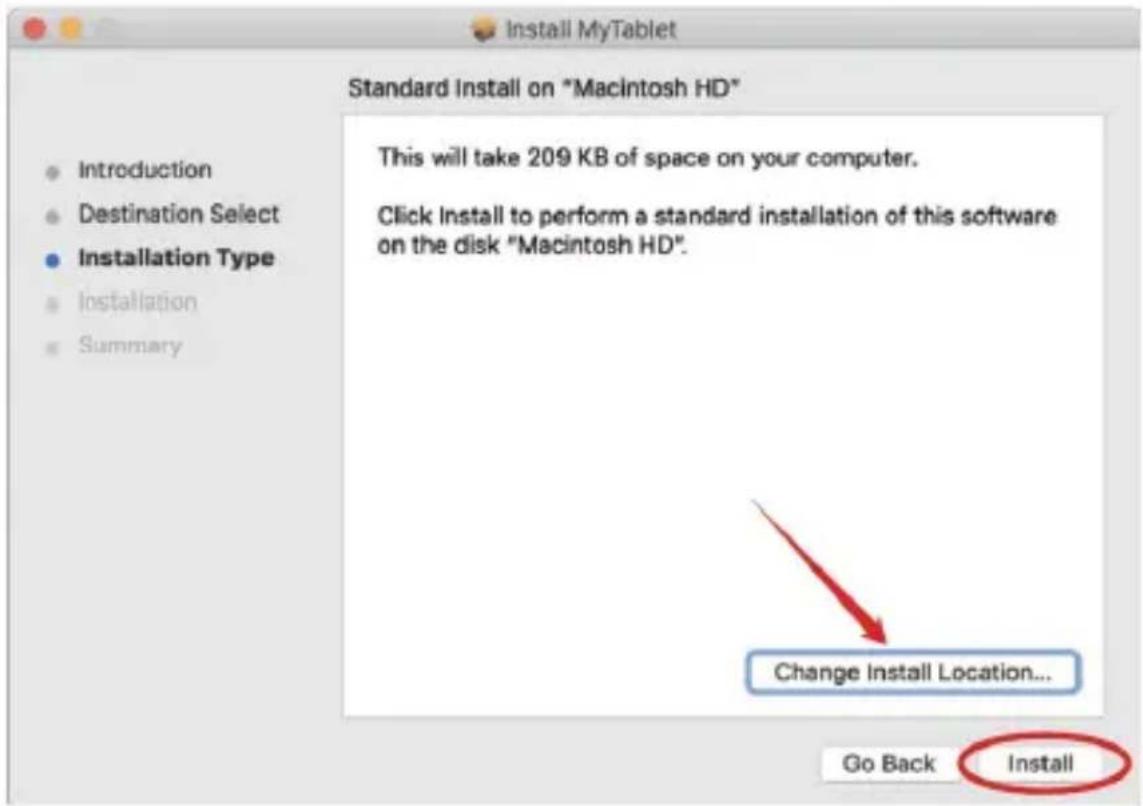

4) Selectați calea de instalare și apoi "Install" pentru a începe instalarea.

5) Introduceți parola și continuați instalarea.

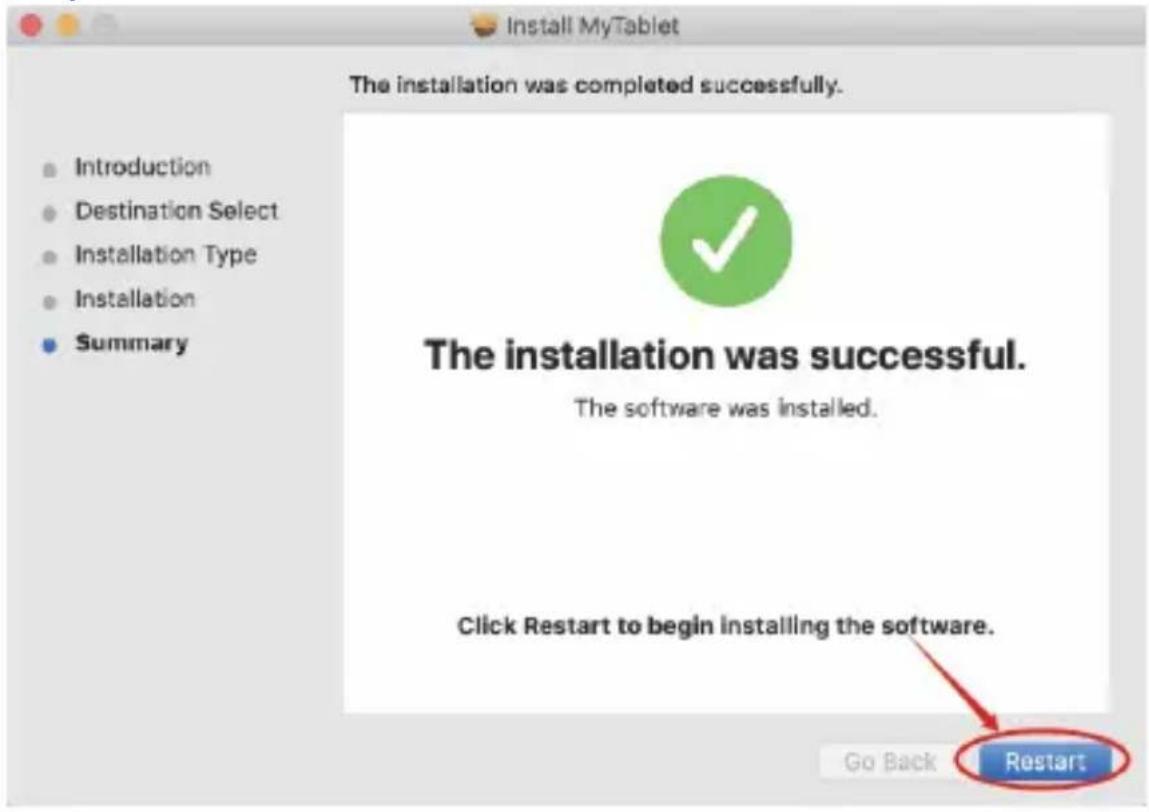

6) După instalarea cu succes, vi se va solicita să reporniți dispozitivul.

Observație: După instalarea driverului, efectuați următoarele setări

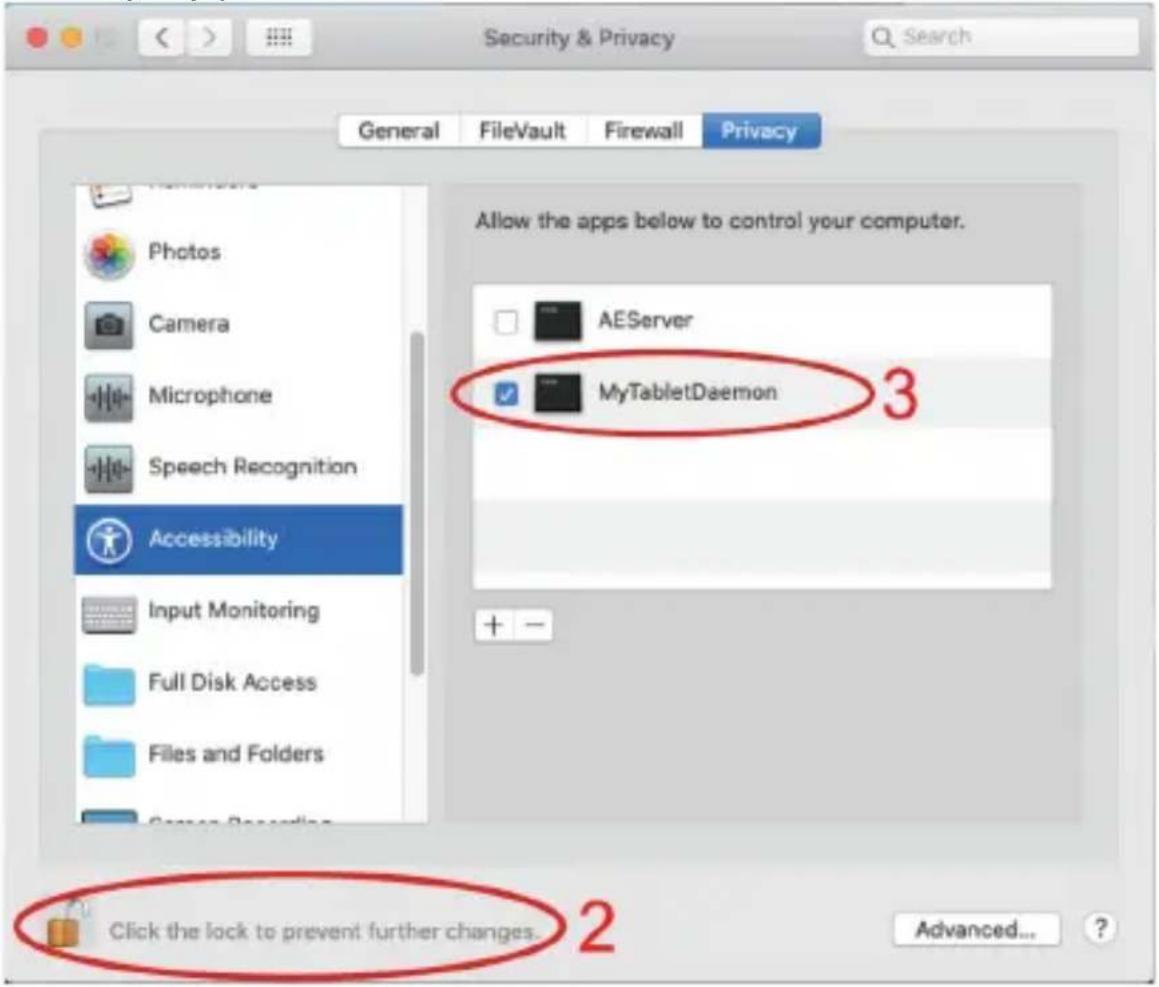

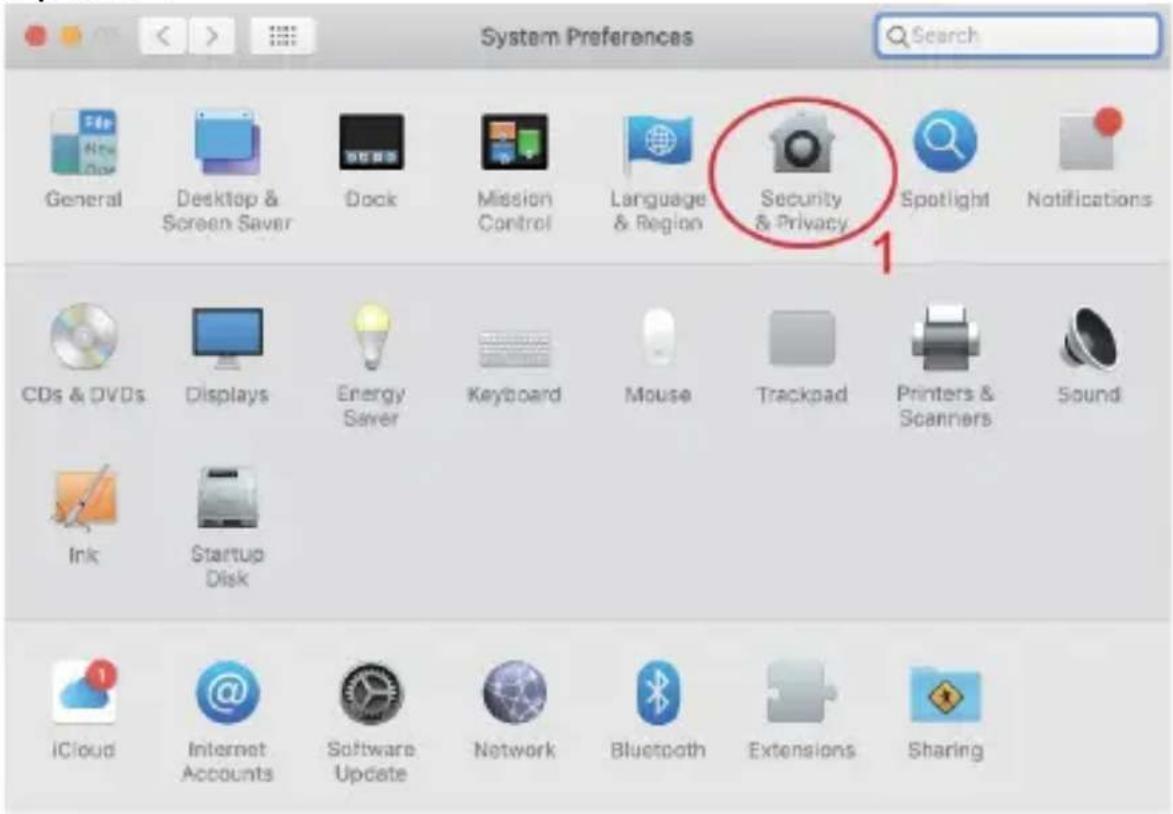

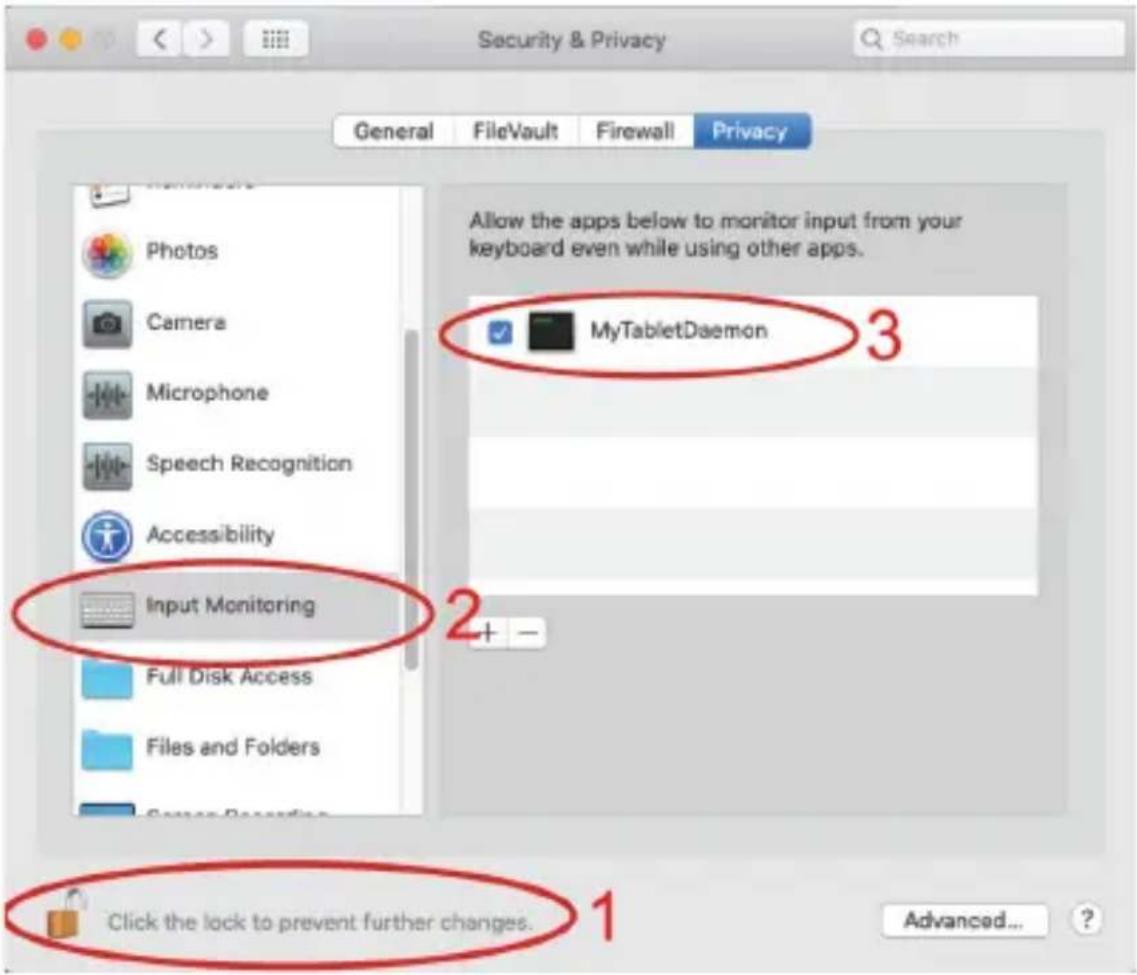

7) Deschideți setările MAC OS. Căutați "Security & Privacy Option".

8) Selectați opțiunea de deblocare.

9) Bifați pentru a activa MyTabletDaemon.

Driverele MAC OS au fost instalate cu succes. Vă rugăm să reporniți sistemul.

Important: Aplicația este actualizată și dezvoltată în mod constant, iar pașii individuali pot varia după actualizări. În cazul în care apar probleme cu procedura, vă recomandăm să contactați centrul de service.

Asistență tehnică

Contactați serviciul de asistență tehnică EVOLVEO

www.evolveo.ro/helpdesk/

Garantia NU este valabilă pentru:

• utilizarea dispozitivului în alte scopuri
• instalarea de frimware, altul decât cel instalat în EVOLVEO Grafico T12 sau care poate fi descărcat manual sau automat din aplicație
• deteriorări electromecanice sau mecanice cauzate de o utilizare necorespunzătoare
• deteriorări cauzate de elemente naturale, cum ar fi focul, apa, electricitatea statică, supratensiuni etc.
• daune cauzate de reparații neautorizate

Eliminare

Simbolul containerului barat de pe produs, din documentație sau de pe ambalaj înseamnă că, în UE, toate echipamentele electrice și electronice, bateriile și accumulatorii trebuie să fie introduse în fluxul separat de deșeuri la sfârșitul duratei lor de viață utilă. Nu aruncați aceste produse în deșeurile municipale nesortate.

DECLARATIE DE CONFORMITATE

Abacus Electric, s.r.o. declară prin prezenta că EVOLVEO Grafico T12 respectă cerințele notelor și reglementărilor aplicabile acestui tip de instrument.

Textul integral al Declarației de conformitate poate fi găsit la adresa http://ftp.evolveo.com/CE/

Planá 2, 370 01, Republica Cehă

Producător

Naxya Limited

Toate drepturile rezervate.

Designul și specificațiile pot fi modificate fără notificare prealabilă.
