M0502 - Nezaradené Emos - Bezplatný návod na obsluhu

Typ produktu	Laserový diaľkomer
Značka	Emos
Model	M0502
Trieda lasera	2
Maximálny výstupný výkon	<1 mW
Vlnová dĺžka	620–690 nm
Merací rozsah	0,05 m až 40 m
Presnosť merania	±2 mm
Meracie jednotky	m, ft, in, m², ft², m³, ft³
Čas merania	0,25 s
Automatické vypnutie	Po 3 minútach nečinnosti
Automatické vypnutie laserového lúča	Po 30 sekundách
Prevádzková teplota	0°C až +40°C
Skladovacia teplota	-20°C až +65°C
Napájanie	2× 1,5V AAA batérie (nie sú súčasťou balenia)
Hmotnosť	65 g (bez batérií)
Rozmery	110 × 40 × 25 mm
Funkcie	Vzdialenosť, Kontinuálne, Plocha, Objem, Nepriame (Pytagoras), Sčítanie/Odčítanie, Pamäť (20 hodnôt)
Bezpečnosť	Laser triedy 2; nemierte do očí
Starostlivosť a čistenie	Používajte mäkkú handričku; bez rozpúšťadiel; neponárajte do vody

Často kladené otázky - M0502 Emos

Ako zapnem a vypnem zariadenie?

Dlho stlačte tlačidlo ON na zapnutie. Dlho stlačte tlačidlo C/OFF na vypnutie.

Ako zmeriam vzdialenosť?

Dlho stlačte ON na aktiváciu lasera, zamerajte na cieľ, potom znova stlačte ON na meranie. Vzdialenosť sa zobrazí na obrazovke.

Ako zmením referenčný bod merania?

Stlačte tlačidlo so symbolom ⏻ na prepínanie medzi meracími bodmi 7A (zadný) a 7B (predný). Ikona sa zodpovedajúcim spôsobom zmení.

Ako zmením meracie jednotky?

Opakovane dlho stláčajte tlačidlo UNITS na cyklovanie medzi m, ft a in.

Ako používam priebežné meranie?

Dvakrát dlho stlačte ON. Zariadenie meria nepretržite, zobrazuje max., min. a aktuálne hodnoty. Krátko stlačte ON na pozastavenie, dlho stlačte ON na obnovenie a C/OFF na ukončenie.

Ako zmeriam plochu?

Zapnite, krátko stlačte tlačidlo funkcie (s ikonou). Zmerajte prvú vzdialenosť, potom zmerajte druhú vzdialenosť. Celková plocha sa zobrazí v m².

Ako zmeriam objem?

Zapnite, stlačte tlačidlo funkcie dvakrát. Zmerajte tri vzdialenosti (dĺžka, šírka, výška). Objem sa zobrazí v m³.

Ako používam nepriame meranie (Pytagoras)?

Zapnite, stlačte tlačidlo funkcie trikrát. Najprv zmerajte dlhšiu vzdialenosť, potom kratšiu. Tretia vzdialenosť sa vypočíta automaticky. Uistite sa, že obe merané vzdialenosti zvierajú pravý uhol (90°).

Čo znamenajú chybové kódy?

Pozrite si návod: Err10 (slabá batéria), Err15 (mimo rozsahu), Err16 (slabý návratový signál), Err18 (príliš jasno), Err26 (hodnota mimo rozsahu zobrazenia), Err08 (nesprávny postup), Err00 (chyba komunikácie).

Ako čistím a udržiavam zariadenie?

Použite mäkkú, mierne navlhčenú handričku. Nepoužívajte rozpúšťadlá. Nedotýkajte sa šošoviek na vrchnej časti. Vyhýbajte sa priamemu slnečnému žiareniu, extrémnym teplotám a vlhkosti. Neponárajte do vody.

NÁVOD NA OBSLUHU M0502 Emos

Max.výstupní výkon (P.max): <1 mW

Dlouhým stiskem tlačítka C/OFF prístroj vypnete.

Tento prístroj je určený len na súkromné účely.

Nie je určený na profesionálne použitie. Akékol'vek iné použitie môže viest k poškodeniu a zraneniu.

Za škody spôsobené manipuláciou na laserovom zariadení a pri nedodržiavaní bezpečnostných pokynov sa nepreberá zodpovednosť.

Technické info:

Trieda lasera: 2

Max. výstupný výkon (P.max): <1 mW

Časový limit merania: 0,25 s

Automatické vypnutie: po 3 minútach od posledného stlačenia tlačidla

Vypnutie laserového lúča pri zameriavaní: po 30 sekundách

Prevádzková teplota: 0 °C až +40 °C

Skladovacia teplota: -20 °C až +65 °C

Napájanie: 2× 1,5 V AAA (nie sú súčastou)

1 - tlačidlo ON (zapnutie, meranie)
2 - tlačidlo UNITS (prepínanie funkcií merača)
3 - tlačidlo C/OFF (vynulovanie hodnôt, vypnutie)
4 - vodováha
5 - tlačidlo pre sčítanie/odčítanie hodnôt, pamät merania
6 - tlačidlo pre zmenu meracieho bodu
7A, 7B - merací bod

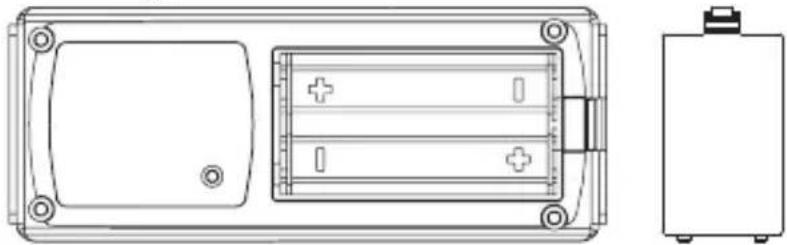

Batériový priestor:

Nikdy laser nesmerujte na osoby alebo zvieratá.

Nikdy sa nepozerajte priamo do lasera, môže poškodit' oči.

Vloženie batérii

Na zadnej strane merača zložte batériový kryt.

Zapnutie/vypnutie prístroja

Dlhým stlačením tlačidla ON prístroj zapnete.

Dlhým stlačením tlačidla C/OFF prístroj vypnete.

Meranie vzdialenosti/Zmena meracieho bodu

Stlačte dlhšie tlačidlo ON.

Držte prístroj vodorovne pred stenou, ku ktorej chcete merat' vzdialenost.

Prístroj musí ukazovať na stenu v pravom uhle.

Použite na to vodováhu, bublinka vo vodováhe musí byť uprostred medzi čiernymi čiarkami.

Prístroj zameria laser na stenu, bude zobrazená ikona

Potom znovu stlačte tlačidlo ON, prístroj zmeria vzdialenost'a zobrazí hodnotu na displeji (ikona laseru zmizne).

Zmena jednotky merania

Východiskové nastavenie meracej jednotky je meter = m.

Ak chcete zmenit meraciu jednotku, stlačte opakovane dlhšie tlačidlo

Môžete nastavit nasledujúce jednotky merania: m, ft, in.

Kontinuálne meranie vzdialenosti

Stlačte dlhšie tlačidlo ON.

Potom znovu stlačte dlhšie tlačidlo ON, prístroj začne merat kontinuálne, bude zobrazená ikona Na displeji sa zobrazia namerané hodnoty max a min, ktoré sa budú priebežne menit, tak ako budete pohybovat's prístrojom. V dolnej časti bude zobrazená aktuálne nameraná hodnota vid'obrázok.

Po celú dobu kontinuálneho merania bude prístroj vydávať akustický signál. Kontinuálne meranie môžete dočasne prerušit krátkym stlačením tlačidla ON.

Ak chcete pokračovať v kontinuálnom meraní, stlačte dlhšie tlačidlo ON.

Kontinuálne meranie ukončíte stlačením tlačidla C/OFF.

Namerané vzdialenosti môžete sčítať alebo odčítať.

1. Zmerajte prvú vzdialenost.
2. Stlačte opakovane tlačidlo 📊, zobrazí sa „-“ alebo „+“ podľa toho, či chcete odčítat alebo sčítat.
3. Nameraná vzdialenost sa prenesie do horného riadku.
4. Zmerajte d'alšiu vzdialenost.

Následne môžete opakovane pokračovať v odčítaní/sčítaní pozri bod 1 až 4.

Každé stlačenie zmaže jeden riadok hodnoty od spodného riadku.

Príklad zobrazenia displeja pri sčítaní Príklad zobrazenia displeja pri odčítaní

Zapnite prístroj a stlačte krátko tlačidlo

Stlačením tlačidla C/OFF zmažete všetky hodnoty na displeji.

Meranie objemu

Zapnite prístroj a stlačte 2× krátko tlačidlo

1. Zmerajte prvú vzdialenost, bude zobrazený výsledok a ikona. (Ak chcete zopakovať meranie prvej vzdialenosti, stlačte tlačidlo C/OFF. Výsledok sa zmaže a postupujte znova podľa bodu 1.)

1. Zmerajte druhú vzdialenost, bude zobrazený výsledok a ikona. (Ak chcete zopakovať meranie druhej vzdialenosti, stlačte tlačidlo C/OFF. Výsledok sa zmaže a postupujte znova podľa bodu 2.)

Stlačením tlačidla C/OFF zmažete všetky hodnoty na displeji.

Nepriame meranie (Pytagoras)

Výpočet dĺžky pomocou Pytagorovej vety pomáha pre zistenie vzdialeností medzi dvoma zle meratel'nými bodmi (lešenia, prekážky, reflexné plochy).

Upozornenie:

Správny výsledok je zaručený len v prípade, že medzi dvoma meranými vzdialenostami bude pravý uhol (90°).

• Obe merania musia vychádzať z rovnakého bodu.

• Dlhšiu vzdialenost merajte vždy prvú.

• Zapnite prístroj a stlačte 3× krátko tlačidlo

1. Na displeji bude zobrazená blikajúca časť ikony

Prístroj automaticky zaznamenáva 20 (0 až 19) posledných hodnôt meraní.

Upozornenie:

Nasledujúce meranie prepisuje meranie najstaršie.

Stlačte dlhšie tlačidlo ←, zobrazí sa ikona is číslom merania.

Teraz opakovane stlačte tlačidlo 📋, budú sa zobrazovať výsledky jednotlivých meraní a druh merania. V režime zobrazenia pamäti meraní opakovane stlačte C/OFF.

Pri meraní sa môžu na displeji zobrazit nasledujúce chybové kódy:

Číslo chyby Pravdepodobná príčina Odstránenie príčiny
Err10 Vybité batérie Vymeňte batérie
Err15 Meranie	mimo rozsahu Skráťte vzdialenost' merania
Err16 Slabý spätný laserový signál Použite svetlejší bod merania; pri meraní držte prístroj pevne v ruke
Err18 Príliš svetlý bod merania Použite tmavší bod merania
Err26 Hodnota	mimo rozsahu zobrazenie displeja	Zopakujte postup merania, upravte vzdialenost' merania
Err08 Zlý postup merania Zopakujte postup merania
Err00 Chyba v komunikácii Reštartujte prístroj, opakujte meranie

Chyby v meraní sa môžu vyskytnúť tiež ked:

• meranie prebieha za silného slnečného žiarenia
• merací bod má zlú odrazivost alebo má velmi drsný povrch
• teplota počas merania je mimo prevádzkovú teplotu uvedenú v návode

Výrobok je navrhnutý tak, aby pri vhodnom zaobchádzaní spolahlivo slúžil niekolko rokov. Tu je niekolko rád pre správnu obsluhu:

• Skôr ako začnete s výrobkom pracovať, pozorne si prečítajte užívatelský manuál.
• Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám teploty. Znížilo by to presnosť snímania.
• Neumiestňujte výrobok do miest náchylných k vibráciám a otrasom - môžu spôsobit jeho poškodenie.
• Nevystavujte výrobok nadmernému tlaku, nárazom, prachu, vysokej teplote alebo vlhkosti - môžu spôsobit' poruchu funkčnosti výrobku, kratšiu energetickú výdrž, poškodenie batérií a deformáciimplastových častí.
• Nevystavujte výrobok dažďu ani vlhku, kvapkajúcej a striekajúcej vode.
• Neumiestňujte na výrobok žiadne zdroje otvoreného ohňa, napr. zapálenú sviečku, apod.
• Neumiestňujte výrobok na miesta, kde nie je zaistené dostatočné prúdenie vzduchu.
• Nezasahujte do vnútorných elektrických obvodov výrobku - môžete ho poškodit a automaticky tým ukončit platnosť záruky. Výrobok by mal opravovať len kvalifikovaný odborník.
• Na čistenie prístroja a šošovky lasera používajte mierne navlhčenú jemnú handričku. Nepoužívajte rozpúštadlá ani čistiace prípravky - mohli by poškriabať plastové časti a narušiť elektrické obvody.
• Nedotýkajte sa prstami šošoviek na hornej strane prístroja.
• Výrobok neponárajte do vody ani iných kvapalín.
• Pri poškodení alebo chybe výrobku nerobte žiadne opravy sami. Odovzdajte ho na opravu do predajne, kde ste ho zakúpili.
• Tento prístroj nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli inštruované ohľadne použitia tohto prístroja osobou zodpovednou za ich bezpečnosť. Je nutný dohlad nad detmi, aby sa zaistilo, že sa nebudú s prístrojom hrat.

Nevyhadzujte výrobok ani batérie po skončení životnosti ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Správnou likvidáciou produktu zabránite negativnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu Vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt zakúpili.

Na výrobok bolo vydané prehlásenie o zhode.
