Produkto tipas	Lazerinis atstumo matuoklis
Prekės ženklas	Emos
Modelis	M0502
Lazerio klasė	2
Maksimali išvesties galia	<1 mW
Bangos ilgis	620–690 nm
Matavimo diapazonas	0.05 m iki 40 m
Matavimo tikslumas	±2 mm
Matavimo vienetai	m, ft, in, m², ft², m³, ft³
Matavimo laikas	0.25 s
Automatinis išsijungimas	Po 3 minučių neveiklumo
Lazerio spindulio automatinis išjungimas	Po 30 sekundžių
Darbinė temperatūra	0°C iki +40°C
Laikymo temperatūra	-20°C iki +65°C
Maitinimo šaltinis	2× 1,5V AAA baterijos (neįtrauktos)
Svoris	65 g (be baterijų)
Matmenys	110 × 40 × 25 mm
Funkcijos	Atstumas, Nepertraukiamas, Plotas, Tūris, Netiesioginis (Pitagoras), Sudėtis/Atimtis, Atmintis (20 reikšmių)
Saugumas	2 klasės lazeris; nenukreipti į akis
Priežiūra ir valymas	Naudokite minkštą audinį; nenaudoti tirpiklių; nemerkite į vandenį

Dažnai užduodami klausimai - M0502 Emos

Kaip įjungti ir išjungti prietaisą?

Paspauskite ir palaikykite ON mygtuką, kad įjungtumėte. Paspauskite ir palaikykite C/OFF mygtuką, kad išjungtumėte.

Kaip išmatuoti atstumą?

Paspauskite ir palaikykite ON, kad suaktyvintumėte lazerį, nukreipkite į taikinį, tada dar kartą paspauskite ON, kad išmatuotumėte. Atstumas pasirodo ekrane.

Kaip pakeisti matavimo tašką?

Paspauskite mygtuką su ⏻ simboliu, kad perjungtumėte matavimo taškus 7A (galinis) ir 7B (priekinis). Piktograma atitinkamai pasikeičia.

Kaip pakeisti matavimo vienetus?

Pakartotinai ilgai spauskite UNITS mygtuką, kad pereitumėte per m, ft ir in.

Kaip naudoti nepertraukiamą matavimą?

Paspauskite ir palaikykite ON du kartus. Prietaisas matuoja nepertraukiamai, rodydamas maksimalią, minimalią ir esamą reikšmes. Trumpai paspauskite ON, kad pristabdytumėte, ilgai paspauskite ON, kad tęstumėte, ir C/OFF, kad baigtumėte.

Kaip išmatuoti plotą?

Įjunkite, trumpai paspauskite funkcijos mygtuką (su piktograma). Išmatuokite pirmąjį atstumą, tada išmatuokite antrąjį atstumą. Bendras plotas pasirodo m².

Kaip išmatuoti tūrį?

Įjunkite, du kartus paspauskite funkcijos mygtuką. Išmatuokite tris atstumus (ilgį, plotį, aukštį). Tūris pasirodo m³.

Kaip naudoti netiesioginį matavimą (Pitagorą)?

Įjunkite, tris kartus paspauskite funkcijos mygtuką. Pirmiausia išmatuokite ilgesnį atstumą, tada trumpesnį. Trečiasis atstumas apskaičiuojamas automatiškai. Įsitikinkite, kad abu išmatuoti atstumai sudaro statųjį kampą (90°).

Ką reiškia klaidų kodai?

Žiūrėkite į vadovą: Err10 (maža baterija), Err15 (už diapazono ribų), Err16 (silpnas grįžtamasis signalas), Err18 (per šviesu), Err26 (reikšmė už ekrano ribų), Err08 (neteisinga procedūra), Err00 (ryšio klaida).

Kaip valyti ir prižiūrėti prietaisą?

Naudokite minkštą, šiek tiek drėgną audinį. Nenaudokite tirpiklių. Nelieskite viršutinių lęšių. Venkite tiesioginių saulės spindulių, ekstremalių temperatūrų ir drėgmės. Nemerkite į vandenį.

NAUDOJIMO INSTRUKCIJA M0502 Emos

Lazerinis atstumo matuoklis skirtas apskaičiuoti plotą, tūrį ir išmatuoti atstumą.

Prietaisas skirtas tik asmeniniam naudojimui; netinka naudoti profesionalams. Bet koks kitas naudojimas gali sukelti žalą ir traumas.

Gamintojas neatsako už žalą, atsiradusią dėl neteisėtų veiksmų ir saugos nurodymų nesilaikymo.

Techniniai duomenys:

Lazerio klasé: 2

Didž. išėjimo galia (P.max): <1 mW

Bangos ilgis: 620–690 nm

Matavimo atstumas: nuo 0,05 m iki 40 m

Matavimo tikslumas: ±2 mm

Matavimo vienetai: m, ft, m ^2 , ft ^2 , m ^3 , ft ^3

Matavimo laikas: 0,25 s

Automatinis išsijungimas: po 3 min.

nuo paskutinio mygtuko paspaudimo

Lazerio šviesos išjungimas matuojant:

po 30 sekundžių

Darbinė temperatūra: nuo 0 °C iki 40 °C

Laikymo temperatūra: nuo -20 °C iki +65 °C

Maitinimo šaltinis: 2× 1,5 V AAA (nepridedamos)

Svoris: 65 g (be bateriju)

Matmenys: 110 × 40 × 25 mm

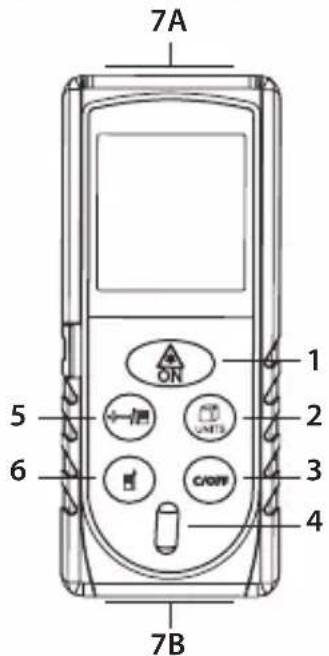

Mygtukų aprašymas:

1 - ON mygtukas (jjungti, matavimas)
2 - UNITS mygtukas (perjungti matavimo funkcijas)
3 – C/OFF mygtukas (iš naujo nustatyti vertes, išjungti)
4 – vandens lygio indikatorius
5 – mygtukas skirtas pridėti ar atimti reikšmes, matavimų atmintis
6 – mygtukas skirtas keisti matavimo vieta
7A, 7B – matavimo vietos

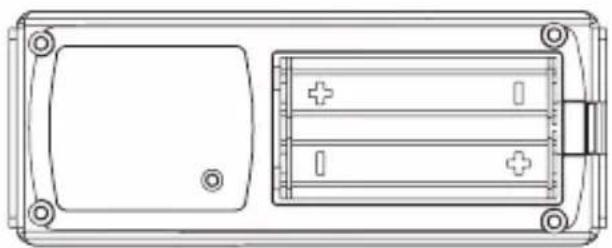

Bateriju skyrelis.

Niekada nenukreipkite lazerio j asmenis arba gyvūnus.

Niekada nežiūrėkite tiesiai į lazerį, nes jis gali pažeisti akis.

Bateriju keitimas

Nuimkite akumuliatoriaus dangtelj matuoklio užpakalinėje dalyje.

Idėkite 2× 1,5 V AAA baterijas. Visada naudokite tik šarmines baterijas, nenaudokite įkraunamų.

Uždėkite baterijų dangtelį.

Prietaiso jjungimas/išjungimas

ljunkite ilgai paspausdami mygtuką ON.

Išjunkite ilgai paspausdami mygtuką C/OFF.

Atstumo matavimas/matavimo vietų keitimas

llgai paspauskite ON mygtuką.

Pasigirs garsinis signalas ir jsijungs ekranas.

Pradžioje matuojama vieta 7B; bus rodoma piktograma

Jei norite pakeisti matavimo vietą 7a, paspauskite mygtuka; bus rodoma piktograma

Laikykite prietaisą horizontaliai prieš sieną, kurioje norite išmatuoti atstumą.

Prietaisas su siena turi sudaryti statų kampa.

Tai nustatyti naudokite vandens lygio indikatorių. Burbuliukas vandens lygio indikatoriuje turi būti juodu linijų viduryje.

Prietaisas sufokusuos lazerj ant sienos; bus rodoma piktograma

Vėl paspauskite ON mygtuką. Prietaisas išmatuos atstumą ir parodys ji ekrane (pasirodys lazerio piktograma).

Matavimo vienetų keitimas

Numatytasis matavimo vienetas yra metras = m.

Jei norite pakeisti matavimo vienetus, kelis kartus ilgai paspauskite mygtuką

Galite nustatyti šiuos matavimo vienetus: m, ft, in.

Tęstinis atstumo matavimas

llgai paspauskite ON mygtuką.

Pasigirs garsinis signalas ir jsijungs ekranas.

Dar kartą ilgai paspauskite ON mygtuką; prietaisas pradės tęstinį matavimą ir bus rodoma piktograma

Ekrane bus rodomos didžiausios ir mažiausios reikšmės. Reikšmės keisis, kai prietaisą judinsite. Apačioje bus rodoma tuo metu matuojamo atstumo reikšmė; žr. paveiksliuką.

Tęstinio matavimo metu iš prietaiso sklis garsinis signalas.

Galite laikinai sustabdyti tęstinį matavimą, paspausdami trumpai ON mygtuką.

Norėdami vėl matuoti, paspauskite ilgai ON mygtuką.

Užbaikite tęstinį matavimą paspausdami C/OFF mygtuką.

Matavimų sudėjimas ar atėmimas

Galite sudėti arba atimti išmatuotus atstumus.

1. Išmatuokite pirmaji atstuma.
2. Kelis kartus paspauskite mygtuką ; bus rodomi ženklai „-“ arba „+“, atsižvelgiant i tai, ar norite pridėti, ar atimti.
3. Išmatuotas atstumas bus perkeltas i viršutinę eilutę.
4. Išmatuokite kitą atstumą.

Abu išmatuoti atstumai bus perkelti į viršutines eilutes, o sudėties ar atimties rezultatas bus rodomas apatinėje eilutėje.

Galite toliau atlikti sudéties ar atimties veiksmus pagal pateiktus nurodymus (1–4).

Kelis kartus paspauskite C/OFF mygtuką, norėdami panaikinti išmatuotas vertes.

Kiekvienas paspaudimas ištrins vieną apatinę eilute.

Ekrano pavyzdys, kai atliekama sudëtis. Ekrano pavyzdys, kai atliekama atimtis.

Jjunkite prietaisą ir trumpai paspauskite mygtuką Ekrane bus rodoma piktograma

1. Išmatuokite pirmą atstumą; rezultatas bus rodomas kartu su piktograma. (Jei norite pakartoti matavimą, paspauskite C/OFF mygtuką. Rezultatas bus ištrintas ir vėl galite pradėti nuo 1 veiksmo).

1. Išmatuokite antrajj atstumą; rezultatas bus rodomas kartu su piktograma. Apatinėje eilutėje bus rodomas bendras apskaičiuotas paviršiaus plotas (m²).

Jei norite pridėti ar atimti bendrus rezultatus, paspauskite mygtuką po kiekvieno rodomo bendro ploto rezultato ir pakartokite matavimus pagal 1 ir 2 veiksmus.

Ištrinkite visas reikšmes ekrane, paspausdami C/OFF mygtuką.

Túrio matavimas

Junkite prietaisą ir trumpai paspauskite mygtuką 2 kartus.

Ekrane bus rodoma piktograma

1. Išmatuokite pirmą atstumą; rezultatas bus rodomas kartu su piktograma.
   (Jei norite pakartoti matavima, paspauskite C/OFF mygtuka.
   Rezultatas bus ištrintas ir vėl galite pradėti nuo 1 veiksmo)

1. Išmatuokite antraji atstuma; rezultatas bus rodomas kartu su piktogram. (Jei norite pakartoti antrojo atstumo matavimą, paspauskite C/OFF mygtuką. Rezultatas bus ištrintas ir vėl galite pradėti nuo 2 veiksmo).

2. Išmatuokite trečiajj atstumą; rezultatas bus rodomas kartu su bendru tūriu (m³) ir piktograma.

Jei norite pridėti ar atimti bendrus rezultatus, paspauskite mygtuką po kiekvieno rodomo bendro tūrio rezultato ir pakartokite matavimus pagal 1, 2 ir 3 veiksmus. Ištrinkite visas reikšmes ekrane, paspausdami C/OFF mygtuką.

Netiesioginis matavimas (Pitagoro)

Jūs galite apskaičiuoti atstumą tarp dviejų taškų, kuriuos sunku išmatuoti (kliūtys, pastoliai, atspindintys paviršiai), taikydami Pitagoro teoremą.

Pastaba.

Teisingą rezultatą gali użtikrinti tik status kampas (90°) tarp dviejų matuojamų atstumu.

• Abu matavimai turi būti atliekami iš to paties taško.

• Pirmiau matuokite ilgesnj atstumą.

• Jjunkite prietaisą ir trumpai paspauskite mygtuką 3 kartus.

• Ekrane bus rodoma mirksinti piktogramos dalis.

• Išmatuokite pirmaji atstuma; rezultatas bus rodomas ekrane.

• Išmatuokite antrajj atstumą. Abu rezultatai bus rodomi viršutinėje dalyje. Apskaičiuotas trečiasis atstumas bus rodomas apatinėje eilutėje.

Matavimo atmintis/atminties ištrynimas

Prietaisas automatiškai įrašo 20 (0–19) išmatuotų rezultatų.

Pastaba.

Kito matavimo metu bus ištrintas seniausias įrašas atmintyje.

llgai paspauskite mygtuką ; piktograma H matavimo numeris bus rodomas.

Tada kelis kartus paspauskite mygtuką ; bus rodomi atskirų matavimų rezultatai ir jų rūšis. Kelis kartus paspauskite C/OFF mygtuką, kai rodoma matavimų atmintis.

Vieno mygtuko paspaudimu ištrinsite paskutinį matavimą.

Klaidos matavimo metu

Matuojant gali būti rodomi šie klaidų kodai:

Klaidos kodas	Galima priežastis Sprendimas
Err10 Išsikrovus	sios baterijos Pakeiskite baterijas
Err15 Matavimas	už ribų Sumažinkite matavimo atstumą
Err16 Silpnas	lazerio signalas Naudoti šviesesnę matavimo	vietą; laikyki-te matavimo prietaisą lygiai
Err18 Matavimo	vieta per šviesi Naudokite tamsesnę matavimo vietą
Err26 Rezultato	reikšmės netelpa į ekraną Pakartokite matavimo procesą, pakoregu-okite matavimo atstumus
Err08 Neteisinga	matavimo procedūra Pakartokite matavimą
Err00 Ryšio kla	da lš naujo jjunkite prietaisą ir pakartokite matavimą.

Matavimo klaidos gali atsirasti, jei:

• matavimai atliekami stipriai šviečiant saulei,
• matavimo vieta blogai atspindi arba labai šiurkštus paviršius,
• temperatūra matavimo metu neatitinka nurodytos darbinės prietaiso temperatūros.

Priežiūra ir aptarnavimas

Šis prietaisas yra sukurtas veikti be gedimų daugelį metų, jei naudojamas tinkamai. Patarimai, kad veiktų tinkamai:

• Idémiai perskaitykite naudotojo vadovą prieš naudodami ši gamini.
• Saugokite gaminj nuo tiesioginių saulės spindulių, didelio šalčio ir drėgmės ir staigių temperatūros pokyčių. Tai gali sumažinti aptikimo tikslumą.
• Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai – tai gali jį pažeisti.
• Saugokite prietaisą nuo didelės jėgos poveikio, dulkių, aukštos temperatūros ar drėgmės – tai gali sukelti gedimus, sąlygoti trumpesnį baterijų veikimo laiką, pažeisti baterijas ir deformuoti plastikines dalis.
• Saugokite gaminj nuo lietaus arba didelės drėgmės, vandens lašų ar purslų.
• Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.
• Nepalikite gaminio nepakankamai védinamose vietose.
• Nelieskite prietaiso vidaus elektros grandinių, nes galite jį pažeisti, tokiu atveju automatiškai prarasite garantiją. Gaminio remontą gali atlikti tik kvalifikuotas specialistas.
• Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nenaudokite tirpiklių ar valymo priemonių, nes jie gali subraižyti plastikines dalis ir sukelti elektros grandinės dalių koroziją.
• Nelieskite pirštais prietaiso viršuje esančio objektyvo.
• Nenardinkite gaminio j vandenj ar kitus skysčius.
• Jei gaminys sugedo ar jame yra defektas, neremontuokite jo patys. Nuneškite jj remontuoti ten, kur jsigijote.
• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), kurių fiziniai, jutimo ir protiniai trūkumai arba patirties ir kompetencijos stoka neleidžia jiems saugiai naudoti prietaiso, jei jie nėra prižiūrimi arba jei jie nebuvo informuoti, kaip tai daryti, asmens, atsakingo už jų saugumą. Būtina prižiūrėti vaikus, kad būtų užtikrinta, jog jie nežaidžia su prietaisu.

Neišmeskite gaminio ir baterijų kaip neišrūšiuotų buitinių atliekų, pasibaigus jų naudojimo laikui, pristatykite juos į išrūšiuotų atliekų surinkimo skyrius. Tinkamai išmesdami prietaisą išvengsite nepageidaujamo poveikio žmonių sveikatai ir aplinkai. Medžiagų perdirbimas prisideda prie gamtinių išteklių apsaugos. Daugiau informacijos apie šio prietaiso perdirbimą gausite susisiekę su savivaldybės institucija, buitinių atliekų apdorojimo organizacija arba pardavimo įstaiga, kurioje įsigijote prietaisą.

Šiam gaminiui buvo išduota atitikties deklaracija.
