Preces tips	Lāzera attāluma mērītājs
Zīmols	Emos
Modelis	M0502
Lāzera klase	2
Maksimālā izejas jauda	<1 mW
Viļņa garums	620–690 nm
Mērīšanas diapazons	0.05 m līdz 40 m
Mērīšanas precizitāte	±2 mm
Mērvienības	m, ft, in, m², ft², m³, ft³
Mērīšanas laiks	0.25 s
Automātiska izslēgšanās	Pēc 3 minūšu neaktivitātes
Lāzera stara automātiska izslēgšanās	Pēc 30 sekundēm
Darba temperatūra	0°C līdz +40°C
Uzglabāšanas temperatūra	-20°C līdz +65°C
Barošana	2× 1.5V AAA baterijas (nav iekļautas)
Svars	65 g (bez baterijām)
Izmēri	110 × 40 × 25 mm
Funkcijas	Attālums, Nepārtraukts, Laukums, Tilpums, Netiešs (Pitagors), Saskaitīšana/Atņemšana, Atmiņa (20 vērtības)
Drošība	2. klases lāzers; nevērts pret acīm
Kopšana un tīrīšana	Izmantot mīkstu drānu; neizmantot šķīdinātājus; neiegremdēt ūdenī

Bieži uzdotie jautājumi - M0502 Emos

Kā ieslēgt un izslēgt ierīci?

Ilgi nospiediet ON pogu, lai ieslēgtu. Ilgi nospiediet C/OFF pogu, lai izslēgtu.

Kā izmērīt attālumu?

Ilgi nospiediet ON, lai aktivizētu lāzeru, mērķējiet uz mērķi, pēc tam vēlreiz nospiediet ON, lai veiktu mērījumu. Attālums parādās ekrānā.

Kā mainīt mērīšanas punktu?

Nospiediet pogu ar ⏻ simbolu, lai pārslēgtos starp mērīšanas punktiem 7A (aizmugurē) un 7B (priekšā). Ikona attiecīgi mainās.

Kā mainīt mērvienības?

Atkārtoti ilgi nospiediet UNITS pogu, lai mainītu starp m, ft un in.

Kā izmantot nepārtraukto mērīšanu?

Divreiz ilgi nospiediet ON. Ierīce mēra nepārtraukti, rādot maksimālo, minimālo un pašreizējo vērtību. Īsi nospiediet ON, lai apturētu, ilgi nospiediet ON, lai turpinātu, un C/OFF, lai beigtu.

Kā izmērīt laukumu?

Ieslēdziet, īsi nospiediet funkciju pogu (ar ikonu). Izmēriet pirmo attālumu, pēc tam izmēriet otro attālumu. Kopējais laukums parādās m².

Kā izmērīt tilpumu?

Ieslēdziet, nospiediet funkciju pogu divreiz. Izmēriet trīs attālumus (garums, platums, augstums). Tilpums parādās m³.

Kā izmantot netiešo mērīšanu (Pitagors)?

Ieslēdziet, nospiediet funkciju pogu trīs reizes. Vispirms izmēriet garāko attālumu, pēc tam īsāko. Trešais attālums tiek aprēķināts automātiski. Pārliecinieties, ka abi izmērītie attālumi veido taisnu leņķi (90°).

Ko nozīmē kļūdu kodi?

Skatiet rokasgrāmatu: Err10 (zems akumulatora līmenis), Err15 (ārpus diapazona), Err16 (vājš atgriezes signāls), Err18 (pārāk gaišs), Err26 (vērtība ārpus displeja diapazona), Err08 (nepareiza procedūra), Err00 (komunikācijas kļūda).

Kā tīrīt un kopt ierīci?

Izmantojiet mīkstu, nedaudz mitru drānu. Neizmantojiet šķīdinātājus. Nepieskarieties lēcām augšpusē. Izvairieties no tiešiem saules stariem, ekstremālām temperatūrām un mitruma. Neiegremdējiet ūdenī.

LIETOŠANAS INSTRUKCIJA M0502 Emos

Lāzera tālmērs ir paredzēts virsmas, tilpuma aprēkināšanai un attāluma mērišanai.

lerice ir paredzēta tikai personiskai lietošanai;

tā nav paredzēta profesionāliem. Cita veida lietošana var radīt bojājumus un savainojumus.

Ražotājs neuzņemas atbildību par zaudējumiem, kas ir radušies, manipulējot ar lāzera ierīci un neievērojot drošības instrukciju.

Tehniskie dati

Lāzera klase: 2

Maks. izejas jauda (P. maks.): <1 mW

Vilņu garums: 620–690 nm

Mērišanas attālums: 0,05–40 m

Mērīšanas precizitāte: ±2 mm

Mērvienības: m, ft, in, m², m³, ft³

Mērišanas laika ierobežojums: 0,25 s

Automātiski izslēdzas pēc trim minūtēm

kopš pogas pēdējās piespiešanas reizes.

Mērišanas laikā lāzera stars izslēdzas

pēc 30 sekundēm.

Darba temperatūra: 0 °C līdz +40 °C

Uzglabāšanas temperatūra: -20 °C līdz +65 °C

Strāvas padeve: 2× 1,5 V AAA (nav iekļautas)

1 – IESLĒGŠANAS poga (ieslēgt, mērīt)

2 - MËRVIENÏBU poga (pârslëgt mërišanas funkciju)

3 – C/IZSLĘGŠANAS poga (atiestatīt vērtības, izslēgt)

4 - limenrādis

5 – poga, lai pieskaitītu/atņemtu vērtības, mērījumu atmiņa

6 – poga, lai mainītu mērišanas punktu

7A, 7B – mērišanas punkts

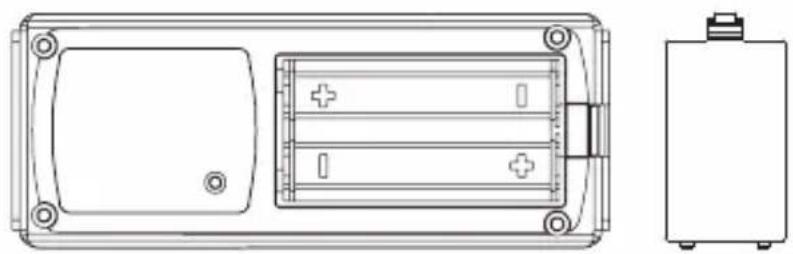

Bateriju nodalijums:

Nekad nevërsiet läzeru uz cilvékiem vai dzivniekiem.

Nekad neskatieties tieši lāzerā, tas var kaitēt acīm.

Bateriju ievietošana

Noņemiet bateriju nodalījuma, kas atrodas mērītāja aizmugurē, vāciņu.

levietojiet divas 1,5 V AAA baterijas. Vienmēr izmantojiet tikai sārma baterijas, neizmantojiet atkārtoti uzlādējamās baterijas.

Uzlieciet atpakal bateriju nodalijuma vāciņu.

lerīces ieslēgšana/izslēgšana

leslēdziet ierīci, turot nospiestu ieslēgšanas pogu.

Izslēdziet ierīci, turot nospiestu izslēgšanas pogu.

Attāluma mērīšana/mērīšanas punkta mainišana

Turiet nospiestu ieslēgšanas pogu.

Atskanēs skaņas signāls un ieslēgsies ekrāns.

Mērišana sākas punktā 7B; tiks parādīta ikona.

Ja vēlaties mainīt mērišanas punktu uz 7A, nospiediet pōgu; tiks parādīta ikom.

Turiet ierīci horizontāli pie sienas, uz kuras vēlaties izmērīt attālumu.

lerīcei jābūt vērstai pret sienu taisnā leŋkī.

Šim nolūkam izmantojiet līmeņrādi. Burbulim līmeņrādī jāatrodas vidū starp melnajām līnijām.

lerīce koncentrēs lāzeru uz sienu; tiks parādīta ikona.

Pēc tam vēlreiz nospiediet ieslēgšanas pogu. lerīce izmērīs attālumu un parādīs to ekrānā (lāzera ikona pazudīs).

Mērvienību mainišana

Noklusējuma mērvienība ir metrs (m).

Ja vēlaties mainīt mērvienību, atkārtoti turiet nospiestu pogu.

Var iestatit šādas mērvienības: m, ft, in.

Nepārtraukta attāluma mērišana

Turiet nospiestu ieslēgšanas pogu.

Atskanês skañas signāls un ieslēgsies ekrāns.

Vēlreiz turiet nospiestu ieslēgšanas pogu; ierīce sāks mērīt nepārtraukti un tiks parādīta |→| ikona.

Ekrānā būs redzamas izmērītās maks. un min. vērtības. Pārvietojot ierīci, vērtības mainīsies. Apakšējā dalā tiks parādīta pašreiz izmērītā vērtība; skatīt attēlu.

Nepārtrauktās mērišanas laikā ierīce atskaņos skaņas signālu.

Varat uz laiku apturēt nepārtraukto mērišanu, nospiežot ieslēgšanas pogu.

Turiet nospiestu ieslēgšanas pogu, ja vēlaties turpināt nepārtraukto mērišanu.

Pārtrauciet nepārtraukto mērišanu, nospiežot izslēgšanas pogu.

Attālumu pieskaitišana/atņemšana

Varat pieskaitīt vai atņemt izmērītos attālumus.

1. lzmēriet pirmo attālumu.

2. Atkārtoti nospiediet pogu; „-“ vai „+“ tiks parādīts atkarībā no tā, vai vēlaties pieskaitīt vai atņemt.

3. lzmērītais attālums pārvietosies uz augšējo rindu.
4. lzmēriet vēl vienu attālumu.

Abi izmērītie attālumi pārvietosies uz augšējo rindu un saskaitīšanas/atņemšanas rezultāts tiks parādīts apakšējā rindā.

Pēc tam varat turpināt atkārtoti pieskaitīt/atņemt, izpildot 1.-4. darbību.

Vairākkārt nospiediet izslēgšanas pogu, ja vēlaties izdzēst izmērītās vērtības.

Katru reizi, nospiežot pogu, viena vērtības rinda tiks izdzēsta no apakšējās rindas. Ekrāna piemērs saskaitot. Ekrāna piemērs atņemot.

Ekrānā tiks parādīta ikona.

1. Izmēriet pirmo attālumu; rezultāts tiks parādīts kopā ar ikonu. (Ja vēlaties atkārtot pirmā attāluma mērišanu, nospiediet izslēgšanas pogu. Rezultāts tiks izdzēsts un varat turpināt ar pirmo darbību.).

1. Izmēriet otro attālumu; rezultāts tiks parādīts kopā ar ikonu. Apakšējā līnijā tiks parādīta kopējā aprēkinātā platība m².

Ja vēlaties pieskaitīt/atņemt kopējos rezultātus, nospiediet pōgu pēc tam, kad katrs kopējais virsmas rezultāts ir parādīts, un atkārtojiet mērijumu saskaņā ar pirmo un otro darbību. Izdzēsiet visas vērtības uz ekrāna, nospiežot izslēgšanas pogu.

Tilpuma mērīšana

leslēdziet ierīci un divreiz īsi nospiediet pogu.

Ekrānā tiks parādīta

1. Izmēriet pirmo attālumu; rezultāts tiks parādīts kopā ar ikonu. (Ja vēlaties atkārtot pirmā attāluma mērīšanu, nospiediet izslēgšanas pogu. Rezultāts tiks izdzēsts un varat turpināt ar pirmo darbību.)

1. Izmēriet otro attālumu; rezultāts tiks parādīts kopā ar ikonu. (Ja vēlaties atkārtoti izmērīt otro attālumu, nospiediet izslēgšanas pogu. Rezultāts tiks izdzēsts un varat turpināt ar otro darbību.)

1. Izmēriet trešo attālumu, rezultāts tiks parādīts ar kopējo tilpumu m³ un ikonu.

Ja vēlaties pieskaitīt/atņemt kopējos rezultātus, nospiediet pōgu pēc tam, kad katrs kopējais tilpuma rezultāts ir parādīts, un atkārtojiet mērijumu saskaņā ar pirmo, otro un trešo darbību.

Izdzēsiet visas vērtības uz ekrāna, nospiežot izslēgšanas pogu.

Netieši mērījumi (Pitagora funkcija)

Varat aprēkināt attālumu starp diviem punktiem, kurus ir grūti izmērīt (škēršļi, sastatnes, atstarojošas virsmas), izmantojot Pitagora teorēmu.

Piezīmes

Pareizs rezultāts ir garantēts tikai tad, ja abi izmēritie attālumi atrodas taisnā lenkī (90°).

• Abi mērījumi jāveic no viena un tā paša punkta.

• Vienmēr vispirms izmēriet garāko attālumu.

• leslēdziet ierīci un trīsreiz nospiediet pogu.

• Ekrānā tiks parādīta ∠ ikonas mirgojoša daļa.

• Izmēriet pirmo attālumu un rezultāts tiks parādīts ekrānā.
• Izmēriet otro attālumu. Abi rezultāti tiks parādīti rindas augšējā daļā. Apakšējā rindas daļā tiks parādīts trešais aprēkinātais attālums.

Mērījumu atmiņa/atmiņas dzēšana

Ierīce automātiski registrē 20 (0 līdz 19) pēdējo mērījumu vērtības.

Piezīmes

Nākamais mērijums pārrakstīs agrākos mērijumus atmiņā.

Turiet nospiestu 🏠 pogu; tiks parādīta 📁 ikona un mērijuma numurs.

Tagad atkārtoti nospiediet 🌐 pogu – tiks parādīti individuālo mērijumu rezultāti un mērijuma veids.

Vairākkārt nospiediet izslēgšanas pogu, atrodoties mērijumu atmiņas parādīšanas režimā.

Katru reizi, nospiežot pogu, tiks izdzēsts pēdējais mērijums.

Klūdas mērījumu laikā

Mērot var tikt parādīti šādi kļūdu kodi:

Kļūdas kods lespējamais cēlonis Risinājums
Err10 Tukšas baterijas Nomainiet baterijas
Err15 Mērījums ārpus diapazona Samaziniet mērīšanas attālumu
Err16 Vājš lāzera atgriešanās signāls Izmantojiet spilgtāku	mērīšanas punktu;mērīšanas laikā turiet ierīci cieši rokās
Err18 Mērīšanas punkts ir pārāk spožs Izmantojiet tumšāku	mērīšanas punktu
Err26 Vērtība ir ārpus ekrānā attēlojamā dia-pazona	Atkārtojiet mērīšanas procesu, pielāgojotmērīšanas attālumu
Err08 Nepareiza mērījumu procedūra Atkārtojiet mērīšanu
Err00 Kļūda sazinā Restartējiet ierīci un atkārtojiet mērījumu

Klūda mērijumā var arī rasties, ja:

• mērījums ir veikts spilgtā saules gaismā;
• mērījuma punktam ir slikts atstarojums vai tā virsma ir ľoti raupja;
• temperatūra mērišanas laikā ir ārpus ekspluatācijas temperatūras robežvērtībām, kas ir minētas rokasgrāmatā.

Apkope un uzturēšana

Šis izstrādājums ir paredzēts, lai, to atbilstoši izmantojot, daudzus gadus nodrošinātu nevainojamu pakalpojuma kvalitāti. Daži padomi

pareizai lietošanai ir sniegti turpmāk.

• Pirms izstrādājuma lietošanas rūpīgi izlasiet rokasgrāmatu.
• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam un pēkšņām temperatūras izmainām. Tas mazinās mērīšanas precizitāti.
• Nenovietojiet izstrādājumu vietā, kas ir pakļauta vibrācijai vai triecieniem, – tie var izraisīt bojājumus.
• Nepakļaujiet izstrādājumu pārmērīgiem triecieniem, putekļiem, augstai temperatūrai vai mitrumam — tas var izraisīt darbības traucējumus, saīsināt bateriju darbības laiku, radīt bojājumus baterijām un deformēt plastmasas daļas.
• Nepakļaujiet izstrādājumu lietum vai lielam mitrumam, pilošamūdenim vaiūdens slakatām.
• Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.
• Nenovietojiet izstrādājumu vietā ar nepietiekamu gaisa plūsmu.
• Neaizskariet izstrādājuma iekšējās elektriskās kēdes – tas var izstrādājumu sabojāt un automatiski anulē garantiju. Bojājumu gadījumā izstrādājums jāremontē tikai kvalificētam speciālistam.
• Izstrādājuma un lāzera lēcas tīrīšanai izmantojiet nedaudz samitrinātu mīkstu drānu. Neizmantojiet škīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko kēžu koroziju.
• Neaizskariet ar pirkstiem lēcas, kas atrodas ierīces augšdaļā.
• Negremdējiet izstrādājumu ūdenī vai citā šķidrumā.
• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.
• Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai personām, kurām trūkst pieredzes vai zināšanu, kas var nodrošināt drošu ierīces lietošanu, ja vien par šo personu drošību atbildīgā persona nenodrošina uzraudzību vai nesniedz norādes par ierīces drošu lietošanu. Bērni jāpieskata, lai viņi nespēlētos ar ierīci.

Pēc izstrādājuma vai bateriju darbmūža beigām neizmetiet tos sadzīves atkritumos – izman-tojiet škirotu atkritumu savākšanas punktu. Izstrādājuma atbilstoša likvidēšana novērsīs nelabvēligu ietekmi uz cilvēku veselību un vidi. Materiālu otrreizēja pārstrāde sekmē dabas resursu aizsardzību. Lai iegūtu informāciju par savākšanas punktiem, sazinieties ar vietējo pašvaldību, iestādi, kas pārstrādā sadzīves atkritumus, vai veikalu, kurā iegādājāties izstrādājumu.

Šim izstrādājumam ir izdota atbilstības deklarācija.
