NÁVOD NA OBSLUHU PMNF 1350 A1 PARKSIDE
Preklad originálneho návodu na obsluhu
GB
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
DE AT CH
výkonu LWA: 108,6 dB(A)
Typ / Označení prístroje:
Používanie v súlade s určeným účelom....Strana 60
Popis prístroja....Strana 60
-
Bezpečnosť pracovného miesta....Strana 61
-
Elektrická bezpečnosť....Strana 61
-
Bezpečnosť osôb ...... Strana 62
-
Bezpečná manipulácia a používanie elektrických nástrojov.... Strana 62
-
Servis.... Strana 63
Bezpečnostné upozornenia pre rezacie brúsky ...... Strana 63
Đalšie bezpečnostné upozornenia pre používanie rezného elektrického náradia...... Strana 64
Doplňujúce pokyny ...... Strana 65
Originálne príslušenstvo/prídavné zariadenia....Strana 65
Uvedenie do prevádzky
Nastavenie híbky drážky....Strana 65
Montáž a nastavenie šírky rezu diamantových kotúčov.... Strana 66
Manipulácia s drážkovou frézou do muriva....Strana 66
Údržba a čistenie ...... Strana 66
Záruśná lehota....Strana 67
Likvidácia.... Strana 67
Preklad originálneho ES konformitného vyhlásenia / Výrobca....Strana 68
Drážkovacia fréza PMNF 1350 A1
• Úvod
Blahoželáme vám ku kúpe nového výrobku. Rozhodli ste sa pre vel'mi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d'alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.
- Používanie v súlade s určeným účelom
Drážkovacia fréza (normatívne rezacia brúska), d'alej nazývaná i prístroj, je určená na oddel'ovanie alebo zarezávanie, v kombinácii s prípustným priemyselným vysávačom, pri pevnom priliehaní s vodiacimi kol'ajničkami do prevažne minerálnych materiálov ako napr. betón alebo murivo bez používania vody. Akékol'vek iné použitie alebo úprava zariadenia sa považujú za použitie v rozpore s určením a skrývajú v sebe výrazné nebezpečenstvo úrazu. Nie je určené na priemyselné používanie.
- Popis prístroja (pozri obr. A–D)
| 1 | ZA-/VYPÍNAČ |
| 2 | Rukováť |
| 3 | Adaptér pre odsávanie prachu |
| 3a | Prevlečná matica |
| 4 | Ochranný kryt |
| 5 | Prijímacia príruba (so závitom) |
| 6 | Fixačná skrutka pre híbkovú zarážku |
| 7 | Híbková zarážka |
| 8 | Prídavná rukováť |
| 9 | Blokovanie zapnutia |
| 10 | Aretovanie hriadel’a |
| 11 | Otočné koliesko |
| 12 | Redukčný diel |
13 Centrovacia príruba
14 Medzivrstvy
15 Kl'úč
16 Ručný sekáč
Obsahdodávky
1 drážkovacia fréza
2 rezné kotúče (predmontované)
1 kl'úč
1 adaptér pre odsávanie (predmontovaný)
1 redukčný diel
(pre používanie s adaptérom pre odsávanie a vysávačovou hadicou s ∅ 32 mm)
1 ručný sekáč
1 návod na obsluhu
●Technickéúdaje
| Sieťové napätie: 230V~ 50Hz | |
| Príkon: 1350W | |
| Dimenzačný počet otáčok: 9000 min ^-1 | |
| ø Kotúčov: | 125 mm |
| Prijímací otvor: | 22,2 mm |
| HÍbka drážky: | 0-30 mm |
| Šírka drážky: | 8-26 mm |
| Závit: | M14 |
| Trieda ochrany: | II/☐ |
| Hmotnosť: | cca 4,05 kg |
Hluk a vibrovanie
Hlukové a vibračné hodnoty boli merané v súlade s EN 60745.
Hladina akustického
tlaku LpA: 97,6 dB(A)
Odchýlka KpA: 3 dB
Hladina akustického
výkonu LWA: 108,6 dB(A)
Odchýlka KWA: 3 dB
Noste ochranu sluchu.
Pôsobenie hluku môže zapríčinit' stratu sluchu.
Celkové hodnoty pre vibrácie (vektorový súčet troch smerov) zistené v súlade s normou EN 60745.
Udané hodnoty chvenie emisií (pri oddelení betónovej platne)
Rukovät: 6,417 m/s²
Prídavná rukovät: 4,258 m/s²
Udaná emisná hodnota oscilácií je meraná na základe normovaného kontrolného postupu a môže sa závisle od druhu a spôsobu, akým je elektronáradie používané, meniť a vo výnimočných prípadoch ležat’ vyššie ako je udaná hodnota.
Zadaná emisná hodnota oscilácií môže byť použitá pre porovnanie jedného elektroprístroja s iným elektroprístrojom.
Zadaná emisná hodnota oscilácií môže byť použitá i pre úvodné vyhodnotenie obmedzenia.
Pokúste sa udržiavať vibračné zaťaženie čo možno najnižšie. Príkladným opatrením pre zníženie vibračnej záťaže je nosenie rukavíc pri používaní náradia a ohraničenie pracovného času. Zohl’adnite pritom všetky časti prevádzkového cyklu (napríklad časy, v których je elektronáradie vypnuté, a časy, v których je síce zapnuté, ale beží bez zaťaženia).
A VAROVANIE! Prečítajte si všetky bezpečnostné pokyny a predpisy! Nedbanlivost pri dodržia-
vaní bezpečnostných pokynov a predpisov môže zapríčinit zásah elektrickým prúdom, požiar a / alebo fažké úrazy.
Uschovajte všetky bezpečnostné pokyny a predpisy pre prípad použitia v budúcnosti!
Pojem „elektrické náradie“ používaný v bezpečnostých pokynoch Sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) a na elektrické náradie napájané z akumulátorov (bez sieťového kábla).
1. Bezpečnost pracovného miesta
a) Svoje pracovné miesto udržiavajte čisté a zabezpečte dobré osvetlenie.
Neporiadok a neosvetlené pracovné oblasti môžu viest' k úrazom.
b) S prístrojom nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapálit prach alebo výpary.
c) Počas používania elektrického náradia zamedzte prístup deťom a iným osobám. Odvrátenie pozornosti môže zna-menat' stratu kontroly nad zariadením.
a) Sieťová zástrčka prístroja musí byť zladená so zásuvkou. Sieťová zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptéry spolu s prístrojmi vybavenými ochranným uzemnením.
Neupravované sieťové zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
c) Prístroj chráňte pred dažďom alebo vlhkostou. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.
d) Kábel nepoužívajte na nosenie a vešanie prístroja, alebo na vyt'ahovanie sieťovej zástrčky zo zásuvky. Kábel chráňte pred vysokými teplotami, olejom, ostrými hranami alebo pohy-bujúcimi sa časťami prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.
e) Ak pracujete s elektrickým náradím vonku, používajte iba také predlžovacie káble, ktoré sú schválené aj pre exteriéry. Používanie predlžovacieho kábla
vhodného pre exteriéry znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá zabrániť prevádzke elektrického prístroja vo vlhkom prostredí, použite ochranný vypínač proti chybnému prúdu. Použitie tohto vypínača znižuje riziko zásahu elektrickým prúdom.
3. Bezpečnosť osôb
a) Bud'te vždy opatrní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte s rozvahou. Prístroj nepoužívajte vtedy, ak ste unavení, alebo ak ste pod vplyvom drog, alkoholu či medikamentov. Jediný moment nepozornosti pri používaní prístroja môže viesť k závažným poraneniam.
b) Noste osobný ochranný výstroj a vždy používajte ochranné okuliare. Nosenie osobného ochranného výstroja, ako je respirátor, protišmyková bezpečnostná obuv, ochramá prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického náradia, znižuje riziko poranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Uistite sa, že je elektrický prístroj vypnutý, skôr ako ho budete zapájať na zdroj prúdu, chytať alebo prenášať. Ak máte pri prenose prístroja prst na spínači ZAP / VYP alebo je prístroj zapnutý, môže to viest k nehodám.
d) Skôr než prístroj zapnete, odstráňte nastavovacie náradie alebo skrutkový klúč. Náradie alebo klúč, ktorý sa nachádza v otáčajúcej sa časti prístroja, môže viest' k po- raneniam.
e) Zabráňte neprirodzenému držaniu tela. Zabezpečte si stabilný postoj a vždy udržiavajte rovnováhu. Takto môžete mať prístroj najmä v nečakaných situáciách lepšie pod kontrolou.
f) Noste vhodný odev. Nenoste široké oblečenie alebo ozdoby. Vlasy, oblečenie a rukavice držte čím d'alej od pohybujúcich sa častí. Vol'né oblečenie,
ozdoby alebo dlhé vlasy sa môžu zachytit do pohybujúcich sa častí.
g) Ked' montujete zariadenia na odsávanie a zachytávanie prachu, uistite sa, či sú napojené a správne používané. Použitie týchto zariadení znižuje ohrozenia prachom.
4. Bezpečná manipulácia a používanie elektrických nástrojov
a) Prístroj nepreťažujte. Pre svoju prácu používajte len vhodné elektrické nástroje. Pomocou vhodného elektrického nástroja pracujete lepšie a bezpečnejšie v uvedenej pracovnej oblasti.
b) Nepoužívajte žiadny elektrický nástroj, ktorého prepínač je poškodený. Elek-trický nástroj, ktorý nie je možné zapnút alebo vypnút, je nebezpečný a musí byť opravený.
c) Pred nastavovaním prístroja, výmenou príslušenstva alebo odložením prístroja vytiahnite zástrčku zo zásuvky. Tieto preventívne opatrenia zabránia neúmyselnému štartu prístroja.
d) Nepoužívané elektrické nástroje uschovajte mimo dosahu detí. Prístroj nesmú používať osoby, ktoré nie sú s nimi oboznámené alebo ktoré nečítali tieto pokyny. Elektrické nástroje sú nebezpečné, ak ich používajú neskúsené osoby.
e) O prístroj sa dôkladne starajte. Kontrolujte, či bezchybne fungujú pohyblivé časti prístroja a či nie sú zaseknuté, či nie sú zlomené niektoré časti alebo poškodené tak, že negativne ovplyvňujú funkčnosť prístroja. Pred používaním prístroja musia byť poškodené časti opravené. Príčinou mnohých úrazov je práve zlá údržba elektrických nástrojov.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami sa menej zasekávajú a dajú sa l'ahšie viest'.
g) Elektrické náradie, príslušenstvo, vkladané nástroje, atd'. používajte
v súlade s týmito pokynmi a tak, ako je to predpísané pre tento špeciálny typ prístroja. Pritom zohl'adnite pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné než vyhradené účely môže viesť k nebezpečným situáciám.
5. Servis
a) Prístroje nechajte opravit v servisnom stredisku alebo odborníkom z oblasti elektrotechniky, ktorí používajú na opravy len originálne náhradné diely.
Tým zabezpečíte, že zostane zachovaná bezpečnosť prístroja.
- Bezpečnostnéupozornenia pre rezacie brúsky
a) Ochranný kryt patriaci k elektronára- diu je potrebné bezpečne namontovať a nastaviť tak, aby sa dosahovalo maximum bezpečnosti, tzn. najmenší možný diel brúsneho telesa ukazuje otvorene k obsluhujúcej osobe. Vy i osoby nachádzajúce sa v blízkosti sa musia zdržovať mimo oblasti rotujú- ceho brúsneho kotúča. Ochranný kryt má chránit’ obsluhujúcu osobu pred úlomkami a náhodným kontaktom s brúsnym telesom.
b) Pre Váš prístroj používajte výhradne diamantové rezné kotúče. To, že dokážete upevnit časti príslušenstva na Váš prístroj, ešte negarantuje bezpečné používanie.
c) Prípustné otáčky vloženého nástroja musia byť minimálne tak vysoké ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je povolené, sa môže zlomiť a odlietať do strán.
d) Brúsne telesá možno používať iba pre odporúčané možnosti nasadenia. Napríklad: Nikdy nebrúste bočnou plochou rezného kotúča. Rezné kotúče sú určené na uberanie materiálu pomocou hrany
kotúča. Pôsobenie sily zboku na brúsne telesá by ich mohlo zlomit'.
e) Používajte vždy iba nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vami zvolený brúsny kotúč.
Vhodné príruby podopierajú brúsny kotúč a znižujú tak nebezpečenstvo zlomenia brúsneho kotúča.
f) Nepoužívajte použité brúsne kotúče z väčšieho elektronáradia. Brúsne kotúče pre väčšie elektroprístroje nie sú dimenzované pre vyšší počet otáčok malých elektroprístrojov a môžu sa zlomiť.
g) Vonkajší priemer a hrúbka vloženého nástroja sa musia zhodovať s údajmi o rozmeroch Vášho elektrického náradia. Vložené nástroje, ktoré boli nesprávne dimenzované, nie je možné dostatočne zakryť alebo kontrolovať.
h) Brúsne kotúče a príruby musia presne priliehať na brúsne vreteno Vášho elektronáradia. Vložené nástroje, ktoré sa nehodia presne do brúsneho vretena elektrického náradia, sa otáčajú nerovnomerne, veľmi silno vibrujú a môžu viest’ k strate kontroly.
i) Nepoužívajte poškodené brúsne kotúče. Pred každým použitim skontrolujte brúsne kotúče ohľadom odštiepených častí a prasklín. Ak elektronáradie alebo brúsny kotúč spadli, skontrolujte, či sú poškodené alebo použite nepoškodený brúsny kotúč. Ked’ ste skontrolovali a nasadili brúsny kotúč, držte sa Vy i osoby nachádzajúce sa v blízkosti mimo oblasti rotujúceho brúsneho kotúča a nechajte prístroj bežať minútu na najvyššie otáčky. Poškodené brúsne kotúče sa väčšinou zlomia v čase testovania.
j) Noste osobné ochranné vybavenie. Používajte závisle od nasadenia ochranu celej tváre, ochranu oči alebo ochranné okuliare. Pokial' je to potrebné, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás ochráni pred malými brúsnymi časticami a časticami materiálu. Oči je potrebné chránit' pred poletu-
júcimi cudzími čiastočkami, ktoré vznikajú pri rôznych aplikáciach. Protiprachová maska a ochranná dýchacia maska musia filtrovať prach vznikajúci pri používaní. Ak ste dlho vystavený silnému hluku, môžete utrpiet' stratu sluchu.
k) Dbajte na to, aby mali iné osoby bezpečný odstup od Vašej pracovnej oblasti. Každá osoba, ktorá vstupuje do pracovnej oblasti, musí nosit' osobné ochranné vybavenie. Odlomky zo zlomených vložených nástrojov alebo z obrobku môžu odlietať a tým spôsobovať poranenia aj mimo priamej pracovnej oblasti.
1) Ak vykonávate práce, pri ktorých môže vložený nástroj narazit' na skryté elektrické vedenie alebo na vlastný siet'ový kábel, držte elektrické náradie iba za izolované plochy rukoväte. Kontakt s vedením, ktoré je pod napätím, môže uviesť pod napätie aj kovové časti náradia a viesť k zásahu elektrickým prúdom.
m) Sieťový kábel je potrebné držať vzdialený od otáčajúcich sa vložených nástrojov. Ak by ste stratili kontrolu nad prístrojom, sieťový kábel sa môže oddelit alebo zachytit a Vaša ruka alebo rameno sa môže dostat do otáčajúceho sa vloženého nástroja.
n) Elektrické náradie nikdy neodkladajte predtým, ako sa úplne zastavilo. Hrozí nebezpečenstvo, že by sa otáčajúci vložený nástroj mohol dostať do kontaktu s odkladacou plochou, čím by mohlo dôjsť ku strate kontroly nad elektrickým náradím.
o) Nenechávajte elektrické náradie bežat, ak ho práve nesiete. Vaše oblečenie by mohlo byt pri náhodnom kontakte s otáčajúcim sa nasadeným náradím zachytené a nasadené náradie by sa mohlo zavítať do Vášho tela.
p) Pravidelne čistite vetracie otvory Vášho elektrického náradia. Ventilátor motora pritahuje do schránky prach, a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvá.
q) Elektrické náradie sa nesmie používať v blízkosti horľavých materiálov. Iskry môžu takýto materiál zapáliť.
r) Nepoužívajte vkladacie náradie, ktoré vyžaduje tekuté chladiace prostriedky.
Používanie vody alebo iných tekutých chladiacích prostriedkov môže viest' k zásahu elektrickým prúdom.
- Dalšie bezpečnostné upozornenia pre používanie rezného elektrického náradia
Spätný úder je náhla reakcia v dôsledku zatrhávajúceho alebo zablokovaného otáčajúceho sa brúsneho kotúča. Zatrhnutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho elektrického náradia. Tým je nekontrolovatel'né elektronáradie zrýchlené oproti smeru otáčania vloženého náradia na strane blokovania.
Ak sa napr. brúsny kotúč zatrháva alebo zablokuje v obrábanom predmete, môže sa hrana brúsneho kotúča, ktorá je ponorená do obrábaného predmetu, zachytit' a tým vylomiť brúsny kotúč alebo spôsobit' spätný úder. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podľa smeru otáčania kotúča na mieste blokovania. Pritom sa môžu brúsne kotúče tiež zlomiť. Spätný úder je dôsledok chybného alebo čiastočne nesprávneho používania elektroprístroja. Vhodnými bezpečnostnými opatreniami, ako je popísane nasledovne, tomu možno predíst'.
a) Uchopte elektroprístroj dostatočne pevne a držte Vaše telo a ramená v polohe, v ktorej môžete sily spätného úderu vyrovnať. Používajte vždy prídavnú rukovat', ak je prítomná, aby ste mali čo najväčšiu kontrolu nad silou spätného nárazu alebo reakčnými momentami pri behu naplno. Obsluhujúca osoba môže vd'aka vhodným bezpečnostným opatreniam ovládat' sily spätného úderu alebo reakčné sily.
b) Nikdy nepribližujte Vašu ruku do blízkosti točiacich sa elektroprístrojov. Vložené náradie by mohlo pri spätnom údere prejsť cez Vašu ruku.
c) Vyhýbajte sa oblasti pred a za rotujúcim rezacím brúsnym kotúčom. Spätný úder riadi elektronáradie do smeru opačného voči pohybu brúsneho kotúča na mieste blokovania.
d) Mimoriadne opatrne pracujte v obasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené prístroje od obrábaného predmetu odrazili alebo vzpriečili. Rotujúci vložený nástroj má sklon ku vzpriečeniu v rohoch, pri ostrých hranách alebo ak sa odráža. Toto spôsobuje stratu kontroly alebo spätný úder.
e) Nepoužívajte reťazové alebo ozubené pílové kotúče ani segmentované diamantové kotúče so šírkou trhlín viac ako 10 mm. Takéto vkladacie nástroje spôsobujú spätný úder alebo stratu kontroly nad elektronáradím.
f) Zabráňte zablokovaniu rezného kotúča alebo príliš vysokej prítlačnej sile. Nevedťe príliš hlboké rezy. Pretaženie rezného kotúča zvyšuje zaťaženie a náchylnosť k uviaznutiu alebo zablokovaniu a tým i možnosť spätného nárazu alebo zlomenia brúsneho kotúča.
g) Ak sa rezací brúsny kotúč zaklieni alebo ak prerušite prácu, vypnite prístroj a držte ho pokojne, kým sa kotúč nezastaví. Nikdy sa nepokúšajte vytiahnuť z rezu ešte bežiaci rezací brúsny kotúč, inak môže dôjst' k spätnému úderu. Zistite a odstráňte príčinu zaklienenia pílového kotúča.
h) Elektrické náradie nikdy opäť nezapínajte, pokial' sa nachádza v obrobku. Skôr, ako budete opatrne pokračovať v rezaní, vyčkajte, kým rezací brúsny kotúč nedosiahne svoje plné otáčky. V opačnom prípade sa môže kotúč zaseknút', vyskočit' z obrábaného predmetu alebo spôsobit' spätný úder.
i) Platne alebo vel'ké obrobky podoprite, aby sa minimalizovalo riziko spätného rázu v dôsledku uviaznutého rezacieho brúsneho kotúča. Vel'ké obrobky sa môžu kvóli svojej vlastnej hmotnosti prehýbať.
Obrábaný predmet je potrebné podopriet' na obidvoch stranách kotúča, a síce v blízkosti oddel'ovacieho rezu ako aj na hrane.
j) Bud'te mimoriadne opatrný pri „taškových rezoch“ do existujúcich stien alebo iných nepriehl'adných oblastí.
Ponorený rezací brúsny kotúč môže pri zarezání do plynových alebo vodorovných potrubí, elektrických vedení alebo iných objektov spôsobit' spätný ráz.
Doplňujúcepokyny
Prípustné konštrukcie rezných kotúčov: diamantové, priemer kotúča 125 mm, hrúbka kotúča max. 2,2 mm
Noste vždy protiprachovú ochrannú masku!
Noste vždy ochranu sluchu!
- Originálnepríslušenstvo / prídavné zariadenia
Používajte iba príslušenstvo a prídavné vybavenie, ktoré je uvedené v návode na obsluhu, resp. ktorých upnutie je kompatibilné so zariadením.
- Uvedenie do prevádzky
Nastavenie híbky drážky
□ Uvol'nite fixačnú skrutku 6.
□ Nastavte híbkovú zarážku 7 na želanú híbku.
□ Pevne zatiahnite fixačnú skrutku 6.
Posuňte čap adaptéra pre odsávanie 3 do vyhlbenín na prípojke vysávača.
Otočením zablokujte adaptér pre odsávanie 3.
□ Uvol'nite prevlečnú maticu3a.
Rúru odsávacieho prístroja zastrčte dostatočne d'aleko do otvora na prevlečnej matici 3a.
□ Pevne utiahnite prevlečnú maticu3a.
- Obsluha
Zapnutie / Vypnutie
UPOZORNENIE: Prístroj vždy zapnite predtým, než príde do styku s materiálom, a až potom veďte prístroj na obrobok. Drážkovacia fréza je vybavená elektronickým jemným rozbehom. Motor naštartuje s meškaním.
Zapnutie zariadenia:
Potvrďte blokovanie zapnuľa (pozri obr. C). Následne stlačte ZA-/VYPÍNAČ 1.
Vypnutie prístroja:
Pustite ZA-/VYPÍNAČI.
- Montáž a nastavenie šírky rezu diamantových kotúčov
Potom pomocou klúda uvoínite prijímaciu prírubu 5.
Odnímte prijímaciu prírubó.
Vytvorte želanú šírku rezu pomocou počtu medzivrstiev 14. Myslite pritom na to, že ako najvrchnejšia medzivrstva je položená centrovacia príruba 13.
UPOZORNENIE: Máte k dispozícii viaceré distančné kotúče. Dbajte na to, že šírku drážky určuje súčet distančných kotúčov medzi diamantovými kotúčami a hrúbka rezných kotúčov.
Potom pomocou kl'údó pevne utiahnite prijímaciu prírubu. Stlačte pritom aretáciu vretena.
UPOZORNENIE: Pri nastavovaní menšej šírky rezu ako je maximálna šírka rezu musíte použit' medzivrstvy na strane upevňovacej príruby pre upevnenie rezných kotúčov, pretože upevňovacia príruba nedokáže sama upevnit' kotúče na vretene kvôli dĺžke závitu (p. obr. D).
UPOZORNENIE: Diamantové rezné kotúče možno vymieňať iba po pároch.

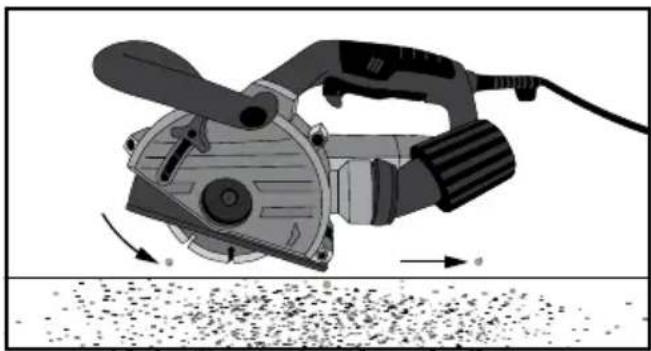

- Manipulácia s drážkovou frézou do muriva (pozri obr. E)
⚠️ POZOR! Prístroj je vhodný iba pre suché re-zanie!
Pomocou detektora vedení skontrolujte steny a múry ohľadom skrytých vedení prúdu, plynu a vody predtým, ako začnete pracovať s drážkovou frézou do muriva.
Priložte prístroj kolieskoh na můr.
Teraz zapnite prístroj a ponorte ho do múru, až kým zarážka 7 nepril'ahne.
Teraz zafrézujte drážku do muriva; dbajte pritom na smer frézovania.
Prístroj musí stále pracovat' v protismere. Inak by prístroj mohol byť nekontrolovane vytlačený z rezu.
Na konci drážky vykyvovaním vyberte prístroj z drážky a až potom vypnite prístroj.
Teraz prelomte vzniknutý mostík medzi oboma drážkami pomocou dláta 16.
Materiál obsahujúci azbest nesmiete opracovávaf!
- Údržba a čistenie
VAROVANIE! NEBEZPEČENSTVO PO-
RANENIA! Skôr, ako začnete s realizáciou prác na zariadení, vypnite zariadenie a vytiahnite sieťovú zástrčku.
Zariadenie musí byť vždy čisté, suché a zbavené oleja alebo mazacích tukov.
□ Na čistenie telesa používajte suchú handričku.
⚠️ VAROVANIE! Ked' je potrebná výmena prívodného vedenia, musí ju vykonat'
výrobca alebo jeho zástupca, aby sa predišlo ohrozeniu bezpečnosti.
Brúsne náradie si vyžaduje opatrnú manipuláciu a transport. Brúsne náradie je potrebné skladovať tak, aby nebolo vystavené žiadnemu mechanickému poškodeniu a škodlivým vplyvom životného prostredia.
Upozornenie: Ďalšie náhradné súčiastky (ako napr. ocel'ové kefky, vypínač) si môžete objednat prostredníctvom nášho telefonického centra.
Záruśná lehota
Na tento prístroj máte trojročnú záruku od dátumu nákupu. Prístroj bol starostlivo vyrobený a pred expedíciou dôkladne vyskúšaný. Uschovajte si, prosím, účtenku ako dôkaz o nákupe. V prípade uplatňovania záruky sa spojte s opravovňou telefonicky. Len tak sa dá zabezpečit bezplatné zaslanie tovaru.
Záruka platí len na chyby materiálu a výroby, nie na poškodenia spôsobené prepravou, opotrebením ani na poškodenia krehkých častí, ako sú spínače alebo akumulátory. Výrobok je určený výlučne na súkromné používanie a nie na komerčné účely.
Záruka prestáva platit' pri zaobchádzaní nezodpovedajúcom účelu, pri neprimeranom zaobchádzaní, pri používaní násilia a pri zásahoch, ktoré neurobil nami autorizovaný servis. Práva vyplývajúce zo zákona nie sú touto zárukou obmedzené.
Záručná doba sa nepredlžuje o dobu trvania záručných opráv. To platí aj na vymenené alebo opravené diely. Prípadné poškodenia a nedostatky zistené už pri nákupe musíte ohlásit' ihned' po vybalení, najneskoršie však do dvoch dní od dátumu zakúpenia. V prípade opráv spadajúcich do obdobia po uplynutí záručnej doby ste povinní uhradiť vzniknuté náklady.
SK
Servis Slovensko
Tel. 0850 232001
e-mail: kompernass@lidl.sk
IAN 102830
- Likvidácia
Obal pozostáva z ekologických materiálov, ktoré sa môžu dat' recyklovať ma miestnych recyklačných staniciach.
Podľa európskej smernice 2012/19/EU o odpade z elektrických a elektronických zariadení a aplikácii tejto smernice v národnom práce sa musia použité elektrické prístroje zbierať osobitne a musia sa odovzdať na ekologickú recykláciu.
Informácie o možnostiach likvidácie starých prístrojov získate na vašom obecnom alebo mestskom úrade.
- Preklad originálneho ES konformitného vyhlásenia / Výrobca CE
My, KOMPERNASS HANDELS GMBH, osoba zodpovedná za dokumenty: pán Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, týmto vyhlasujeme, že tento výrobok sa zhoduje s nasledujúcimi normami, normativnymi dokumentmi a smernicami ES:
Smernica o strojoch (2006/42/EC)
Smernica ES o nízkonapáťových strojoch (2006/95/EC)
Elektromagnetická znášanlivost' (2004 / 108 / EC)
RoHS Smernica (2011/65/EU)
Typ / Názov prístroja:
Drážkovacia fréza PMNF 1350 A1
Technické zmeny v zmysle d'alšieho vývoja sú vyhradené.
