NÁVOD K OBSLUZE PMNF 1350 A1 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad originálního provozního návodu
DE
AT
CH
MauERNutFRäSE
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
1. Varnost na delovnem mestu
Použití ke stanovenému účelu.... Strana 50
Popis pristroje....Strana 50
Obsah dodávky....Strana 50
Technická data....Strana 50
Všeobecné bezpečnostní pokyny pro elektrické nástroje
-
Bezpečnost na pracovišti.... Strana 51
-
Elektrická bezpečnost....Strana 51
-
Bezpečnost osob.... Strana 52
-
Pečlivé zacházení s elektrickými nástroji a jejich použití ...... Strana 52
-
Servis.... Strana 53
Bezpečnostní pokyny pro dělící a brousící stroje ...... Strana 53
Další bezpečnostní pokyny pro používání dělících a brusných kotoučů ...... Strana 54
Doplňující pokyny....Strana 55
Originální příslušenství / originální přídavné přístroje....Strana 55
Uvedení do provozu
Nastavení hloubky drážky ...... Strana 55
Montáž adaptéru pro vysavač ...... Strana 55
Obsluha
Zapínání a vypínání ...... Strana 55
Montáž a nastavení šířky řezu diamantových dělících kotoučů ...... Strana 55
Zacházení s frézou do zdiva....Strana 56
Údržba a čištění ...... Strana 56
Záruka Strana 56
Zlikvidování.... Strana 57
Překlad Originálu EG prohlášení o konformitě / Výrobce ...... Strana 57
Drážkovací fréza do zdiva PMNF 1350 A1
• Úvod
Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Drážkovací fréza do zdiva (podle normy dělící a brousící stroj), v následujícím textu také jmenovaná jako přístroj, je určená pro dělení a drážkování převážně minerálních materiálů jako např. betonu nebo zdiva za použití připuštěného průmyslového vysavače na pevném podkladu s vodícími kolečky a bez chlazení vodou. Jakékoli jiné použití nebo úprava přístroje je v rozporu s použitím ke stanovenému účeliu a skrývá značná nebezpečí zranění. Výrobek není určen ke komerčnímu používání.
- Popis přístroje (viz obr. A–D)
1 VYpínaČ
2 Rukojeť
3 Adaptér pro vysavač
3a Převlečná matice
4 Ochranný kryt
5 Příruba (se závitem)
6 Šroub zarážky pro nastavení hloubky
7 Zarážka hloubky
8 Přídavná rukojet'
9 Blokování spuštění
10 Aretace hřídele
11 Vodící kolečko
12 Redukční tvarovka
13 Centrovací příruba
14 Distance
15 Klíč
16 Ruční sekáč
Obsahdodávky
1 drážkovací fréza do zdiva
2 dělící kotouče (předmontované)
1 klíč
1 adaptér pro vysavač (předmontovaný)
1 redukce
(k použití s adaptérem pro vysavač a hadicí vysavače o ∅ 32 mm)
1 ruční sekáč
1 návod k obsluze
●Technickádata
Sít'ové napětí: 230V\~ 50Hz
Příkon: 1350 W
Vyměřovací počet otáček: 9000 min ^1
Kotoučový ø: 125 mm
Otvor uchycení: 22,2 mm
Hloubka drážky: 0–30 mm
Šířka drážky: 8–26 mm
Závit: M14
Třída ochrany: II/☐
Hmotnost: cca. 4,05 kg
Hluk a vibrace
Hodnoty hluku a vibrací byly zjištěny podle normy EN 60745.
Hladina akustického
tlaku LpA: 97,6 dB(A)
Nepřesnost KpA: 3 dB
Hladina akustického
Nepřesnost Kwa: 3 dB
Noste ochranu sluchu.
Hluk může způsobit ztrátu sluchu.
Celkové hodnoty vibrací (vektorový součet třech směrů) byly zjištěny podle EN 60745.
Údaje emisních hodnot chvění (při řezání betonové desky)
Rukojeť: 6,417 m/s²
Přídavná rukojeť: 4,258 m/s²
Nepřesnost K: 1,5 m/s²
VÝSTRAHA!
Udaná hodnota emise kmitů byla změřena při testu podle normy a může se měnit v závislosti na druhu a způsobu použití elektrického nástroje, ve výjimečných případech může být i vyšší.
Udaná hodnota emise kmitů se může použít ke srovnání elektrických nástrojů.
Udaná hodnota emise kmitů se může také použít k počátečnímu odhadu negativního vlivu.
Snažte se minimalizovat zatížení vibracemi. Příkladná opatření pro minimalizování zatížení vibracemi jsou nošení rukavic při používání nástroje a zkrácení pracovní doby. Přitom je třeba do posouzení zahrnout všechny druhy pracovních cyklů (např. i doby, kdy je nástroj vypnutý a doby, kdy je nástroj v provozu ale nezatížený).
- Všeobecné bezpečnostní pokyny pro elektrické nástroje
VÝSTRAHA! Přečtěte si všech- ny bezpečnostní pokyny a návody!
Zanedbání při dodržování bezpečnost-
ních pokynů a návodů mohou způsobit úraz elektrickým proudem, požár a / nebo těžká poranění.
Uschovejte všechny bezpečnostní pokyny a návody pro budoucnost!
Pojem „elektrický nástroj“ uvedený v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sitě (se s’itovým kabelem) a na elektrické nástroje napájené akumulátorem (bez sit’ového kabelu).
1. Bezpečnost na pracovišti
a) Svou pracovní oblast udržujte tak, aby byla čistá a dobře osvětlená. Nepořádek a neosvětlené pracovní oblasti mohou vést k úrazům.
b) Nepracujte se zařízením v okolí ohroženém výbuchem, v němž se nacházejí
kapaliny, plyny nebo prachy. Elektrické nástroje vyrábějí jiskry, které mohou zapálit prach nebo páry.
c) Elektrické nástroje během používání chraňte před dětmi a jinými osobami. Při rozptýlení byste mohli ztratit kontrolu nad zařízením.
2. Elektrická bezpečnost
a) Sít'ová zástrčka zařízení se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte zástrčky s adaptérem společně a se zařízeními s ochranným uzemněním.
Nezměněné zástrčky a lícující zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým proudem, je-li vaše tělo uzemněno.
c) Zařízení chraňte před deštěm nebo vlhkem. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.
d) Kabel nepoužívejte k nestanovenému účelu jako je nošení zařizení, pověšení nebo vytáhnutí zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo se pohybujícími díly zařizení. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
e) Při práci s elektrickým nástrojem venku použijte jen prodlužovací kabely, které jsou povoleny pro vnější oblast. Použití prodlužovacího kabelu povoleného pro vnější oblast snižuje riziko úrazu elektrickým proudem.
f) Nelze-li se vyhnout provozu elektrického nástroje ve vlhkém okolí, použijte ochranný spínač proti chybnému proudu. Použití ochranného spínače proti chybnému proudu snižujte riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Bud'te neustále pozorní, dbejte na to, co činíte a dejte se s rozumem do práce s elektrickým nástrojem. Nikdy nepoužívejte zařizení, jste-li unaveni nebo pod vlivem drog, alkoholu a léků. Už okamžik nepozornosti při použití zařizení může vést k závažným poraněním.
b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako je maska proti prachu, protiskluzná bezpečnostní obuv, ochranná přílba nebo ochrana proti sluchu, v závislosti na druhu a použití elektrického nástroje, zmenšuje riziko poranění.
c) Zabraňte nechtěnému uvedení do provozu. Před připojením k napájecímu napětí, před upnutím a nošením elektrického nástroje se ujistěte, že je vypnut. Máte-li při nošení zařízení prst na spínači ZAP / VYP nebo je zařízení zapnuto, může dojít k úrazům.
d) Před zapnutím zařízení odstraňte nastavovací nářadí nebo šroubováky.
Nástroj nebo šroubovák, který se nachází v rotujícím dílu zařízení může způsobit poranění.
e) Vyhněte se neobvyklému držení hlavy. Pečujte vždy o bezpečnou stabilní polohu a udržujte neustále rovnováhu. Tím můžete zařízení zejména v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Chraňte vlasy, oděv a rukavice před pohyblivými díly. Volný oděv, šperk nebo vlasy mohou být zachyceny samopohyblivými díly.
g) Jsou-li namontována zařízení k vysávání a zachycování prachu, ujištěte se, že jsou tato připojena a správně použita. Správné použití těchto zařízení snižuje ohrožení prachem.
4. Pečlivé zacházení s elektrickými nástroji a jejich použití
a) Zařízení nepřetěžujte. Pro práci použijte k tomu určených elektrických nástrojů. S vhodným elektrickým nástrojem pracujete lépe a bezpečněji v udaném výkonnostním rozsahu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je defektní. Elektrický nástroj, který nelze zapínat a vypínat, je nebezpečný a musí se opravit.
c) Před nastavením zařízení, výměně dílů příslušenství nebo odstavením zařízení vytáhněte zástrčku ze zásuvky. Toto preventivní opatření brání nechtěnému spuštění zařízení.
d) Nepoužité elektrické nástroje skladujte tak, aby byly z dosahu děti. Zařízení nenechejte používat osobami, které s ním nejsou seznámeny nebo které si nepřečetly tyto návody. Elektrické nástroje jsou nebezpečné, používají- li je nezkušené osoby.
e) Ošetřujte zařízení s pečlivostí. Zkontrolujte, fungují-li pohyblivé díly zařízení a neuvázly-li, jsou-li díly zlomené nebo poškozené, także je funkce zařízení ohrožena. Před použitím zařízení nechejte poškozené díly opravit. Příčina mnohých úrazů tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezací nástroje ostré a čisté.
Pečlivě ošetřované řezací nástroje s ostrými
řeznými hranami neuvíznou tak často a lze je
snadněji vést.
g) Použijte elektrické nástroje, příslušenství, náhradní nástroje atd. podle těchto návodů a tak, jak je pro tento speciální typ nástroje předepsáno. Přitom přihlédněte k pracovním podmínkám a prováděné činnosti. Použití elektrických nástrojů pro jiná než určená použití může vést k nebezpečným situacím.
5. Servis
a) Zařízení nechejte opravit jen místem servisu nebo odbornou elektrickou dílnou a jen s originálními náhradními díly. Tím se zajistí, že bezpečnost zařízení zůstane zachována.
- Bezpečnostní pokyny pro dělící a brousíci stroje
a) Ochranný kryt, patřící k elektrickému nástroji, musí být bezpečně připevněný a nastavený tak, aby zajišťoval nejvyšší bezpečnost, to znamená, že smí být odkrytý jen nejmenší díl brusného kotouče směřující k obsluze. Zdržujte se spolu s osobami stojícími v blízkosti mimo rovinu rotujícího brusného kotouče. Ochranný kryt má chránit obsluhu před odletujícími úlomky materiálu a náhodným kontaktem s brusným kotoučem.
b) Používejte pro Váš elektrický nástroj jen diamantové dělící kotouče. Skutečnost, že můžete použít některé jiné příslušenství pro Váš elektrický nástroj nezaručuje bezpečný provoz.
c) Přípustné otáčky použitého nástroje musí být minimálně stejně vysoké jako maximální otáčky uvedené na přístroji. Příslušenství, které rotuje rychleji než je přípustné, může prasknout a odlétnout.
d) Brusné kotouče se smí používat jen pro doporučené způsoby práce. Například: Nebruste nikdy postranní plochou dělícího kotouče. Dělící kotouče jsou určeny k záběru do materiálu hranou na obvodu kotouče. Tlak na postranní plochu kotouče může způsobit jeho prasknutí.
e) Používejte pro Vámi zvolený kotouč jen nepoškozenou upínací přírubu ve správné velikosti a tvaru. Vhodné příruby dobře podpírají kotouč a snižují riziko jeho prasknutí.
f) Nepoužívejte opotřebované brusné kotouče z větších elektrických nástro-jů. Brusné kotouče pro větší elektrické nástroje
nejsou koncipovány pro vyšší otáčky malých elektrických nástrojů a mohou prasknout.
g) Průměr a tloušťka kotouče musí odpovídat hodnotám udaným pro kotouče Vášeho elektrického nástroje.
Kotouče nesprávné velikosti není možné zakrýt ochranou nebo plně kontrolovat.
h) Brusné kotouče a příruby musí presně padnout na hřídel elektrického nástroje. Nástroje, které mají vůli na hřídeli elektrického nástroje rotují nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontrole.
i) Nepoužívejte poškozené brusné kotouče. Před každým použitím kontrolujte brusné kotouče, jestli nejsou odštíplé nebo jestli nemají trhliny. V případě, že Vám elektrický nástroj nebo koutouč upadnou, zkontrolujte jestli nejsou poškozené. Jestliže jste zkontrolovali a připevnili kotouč, nechte běžet přístroj jednu minutu na nejvyšší otáčky a zdržujte se spolu s ostatními osobami v protoru, který neprotíná rovina rotujícího kotouče. Většina poškozených kotoučů praskne v průběhu tohoto testu.
j) Noste osobní ochranné pomůcky. Podle druhu práce používejte úplnou ochranu obličeje, oči nebo ochranné brýle. Pokud je to přiměřené noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru chránící před odštěpky materiálu. Rovněž oči musí být chráněné před odletujícím materiálem. Maska proti prachu nebo maska chránící dýchací cesty musí filtrovat vzniklý prach. Při déle trvajícím, silném hluku můžete ztratit sluch.
k) Dbejte na to, aby ostatní osoby zachovávaly bezpečný odstup od Vašeho pracoviště. Každá osoba, která vstoupí na pracoviště musí nosit osobní ochranné pomůcky. Odlétající částice obrobku nebo prasklý kotouč mohou způsobit zranění i mimo Vaše pracoviště.
1) Držte elektrický nástroj za izolované plochy zejména při pracích, při kterých můžete zasáhnout skrytá vedení elektrického proudu nebo vlastní přívodní
kabel. Kontakt s elektrickým vodičem může způsobit vedení elektrického proudu i přes kovové díly přístroje a zapříčinit zásah elektrickým proudem.
m) Držte přívodní kabel mimo dosah rotujících nástrojů. V okamžiku kdy ztratíte kontrolu nad přístrojem můžete kabel přeřiznout nebo se může dostat Vaše ruka do kontaktu s rotujícím nástrojem.
n) Nikdy neodkládejte elektrický nástroj dříve, dokud se úplně nezastavit rotující kotouč. Při kontaktu rotujícího kotouče s odkladnou plochou můžete ztratit kontrolu nad elektrickým nástrojem.
o) Při nošení nenechávejte elektrický nástroj běžet. Otáčející se nástroj se může zachytit do Vašeho oděvu a zasáhnout Vás.
p) Čistěte pravidelně větrací otvory Vašeho elektrického nástroje. Ventilátor chladící motor vtahuje do tělesa přístroje prach, jeho nahromadění může způsobit ohrožení elektrickým proudem.
q) Nepoužívejte elektrický nástroj v blízkosti vznětlivých materiálů. Odlétající jiskry mohou materiály zapálit.
r) Nepoužívejte kotouče, které se musí chladit tekutými chladícími prostředky.
Použití vody nebo jiných tekutých chladících prostředků může vést k zásahu elektrickým proudem.
- Další bezpečnostní pokyny pro používání dělících a brusných kotoučů
Zpětný úder a příslušné bezpečnostní pokyny
Zpětný úder je náhlá reakce přístroje způsobená zaseklým nebo zablokovaným kotoučem. Zaseknutí nebo blokování způsobí náhlé zastavení rotujícího nástroje. Tím dojde k nekontrolovatelnému zrychlení přístroje opačným směrem než se původně jeho nástroj otáčel.
Zaseknutí nebo zablokování kotouče v obrobku může způsobit vylomení jeho materiálu nebo zpětný úder celého přístroje. Kotouč se potom pohybuje, v zá- vislosti na směru jeho otáčení, bud' směrem k obsluze přístroje nebo směrem od ní. Přitom se mohou brusné kotouče zlomit. Zpětný úder je následkem nesprávného použití elektrického nástroje. Zabránit tomu je možné následně popsanými preventivními opatřeními.
a) Držte elektrický nástroj pevně a postavte se tak, aby jste mohli pažemi zachytit i jeho zpětný úder. Používejte vždy přídavnou rukojeť, aby jste měli co nejlepší kontrolu v případě zpětného úderu nebo reakčních momentů při rozběhu nástroje. Obsluha může ovládat reakční síly zavedením vhodných preventivních opatření.
b) Nepřibližujte se rukou k rotujícímu nástroji. Při zpětném úderu může nástroj Vaší ruku zasáhnout.
c) Vyhýbejte se prostoru před a za rotujícím dělícím kotoučem. Zpětný úder odrází elektrický nástroj do opačného směru než se pohybuje jeho kotouč.
d) Pracujte obzvlášť opatrně v místech, kde se nacházejí rohy nebo ostré hrany. Zabraňte odražení nástroje od odbrobku nebo jeho uskřípnutí. Na rozích a ostrých hranách je rotující nástroj náchylný k odražení nebo uskřípnutí. Podobná místa mohou způsobit ztrátu kontroly nebo zpětný úder.
e) Nepoužívejte řetězový nebo ozubený kotouč ani segmentové diamantované kotouče s výřezy šiřšimi než 10 mm.
Takové nástroje způsobují zpětné údery a ztrátu kontroly nad elektrickým nástrojem.
f) Zabraňte blokování dělícího kotouče nebo příliš vysokému tlaku na kotouč. Neprovádějte nadměrně hluboké řezy.
Přetížení dělícího kotouče zvyšuje namáhání nástroje a jeho náchylnost k zaseknutí nebo blokování a tím i možnost zpětného úderu nebo zlomení.
g) Jestliže se dělící kotouč zasekl nebo chcete přerušit práci vypněte přístroj a držte ho v klidu dokud se kotouč nezastaví. Nikdy se nepokoušejte vy-táhnout ještě běžící dělící kotouč z
materiálu, může dojít ke zpětnému úderu. Zjistěte a odstraňte příčinu zaseknutí.
h) Nezapínejte znovu elektrický nástroj dokud se nachází v obrobku. Než budete pokračovat v řezání, nechte nejdříve dělící kotouč roztočit na plné otáčky. Jinak se může kotouč zaseknout nebo vyskočit z obrobku anebo udeřit zpátky.
i) Velké desky nebo obrobky podpírejte, aby jste zabránili zpětnému úderu způsobeným zaseknutým dělicím ko-toučem. Velké obrobky se mohou vlastní váhou prohnout. Obrobek musí být na obou stranách kotouče podložený a sice jak v blíz-kosti řezu tak i na okraji obrobku.
j) Bud'te opatrní při prořezávání stěn nebo jiných povrchů, za které nevidíte. Dělící kotouč může při zaříznutí do plynového nebo vodovodního potrubí, elektrických vedení nebo jiných předmětů reagovat zpětným úderem.
Doplňujícípokyny
Přípustné konstrukce dělících kotoučů:
Osazené diamanty, průměr kotouče 125 mm, tlouštka kotouče maximálně 2,2 mm
Noste vždy ochrannou masku proti prachu!
■ Noste vždy ochranu sluchu!
- Originální příslušenství / originální přídavné přístroje
Používejte pouze příslušenství a přídavné přístroje, které jsou uvedeny v návodu k obsluze, resp. jejichž upnutí je kompatibilní s přístrojem.
- Uvedení do provozu
Nastavení hloubky drážky
Povolte šroub. Nastavte zarážku 7 na požadovanou hloubku. Utáhněte šroub.
- Montáž adaptéru pro vysavač
□Zasuňte adaptér 3 do příslušného otvoru na přístroji.
□Upevněte adaptér 3 otočením.
□ Povolte převlečnou matici 3a.
□ Nasuňte trubku vysavače pokud možno co nejhlouběji do otvoru s převlečnou maticí 3d.
□ Utáhněte pevně převlečnou matici 3a.
- Obsluha
Zapínání a vypínání
UPOZORNĚNÍ: Zapínejte přístroj vždy před kontaktem s materiálem. Fréza do zdiva je vybavena elektronicky řízeným pozvolným rozběhem. Motor se rozbíhá pozvolna.
Zapnutí přístroje:
Stiskněte aretači (viz obr. C). Potom stiskněte vypínač 1.
Vypnutí přístroje:
Uvolněte vypínáč.
Montáž a nastavení šířky řezu diamantových dělících kotoučů
Povolte šroub. Vysuňte zarážku nahoru. Stiskněte a přidržte aretaci hřídelo. Povolte klíčem prírubu 5. Sejměte prírubu.
Nastavte požadovanou šířku drážky odpovídajícím počtem distancí 14. Dbejte přitom na to, že je nutné přiložit centrovací přírubu 13 jako nejhořejší distanci.
UPOZORNĚNÍ: Máte k dispozici více distaná. Dbejte na to, že je nastavená šířka drážky tvořená součtem tlouštěk distancí mezi diamantovými dělícími kotouči a tloušťkami těchto kotoučů.
Utáhněte přírubu klíčen. Stlačte přitom aretaci hřídele. UPOZORNĚNÍ: Při nastavení nejmenší šířky řezu musíte použít pro fixování dělících kotoučů
distance na straně upínací příruby, aby ji bylo možno utáhnout, protože je v tomto případě délka závitu na hřídeli nedostačující (viz obr. D).
UPOZORNĚNÍ: Vyměňujte diamantové ko- touče jen v páru.

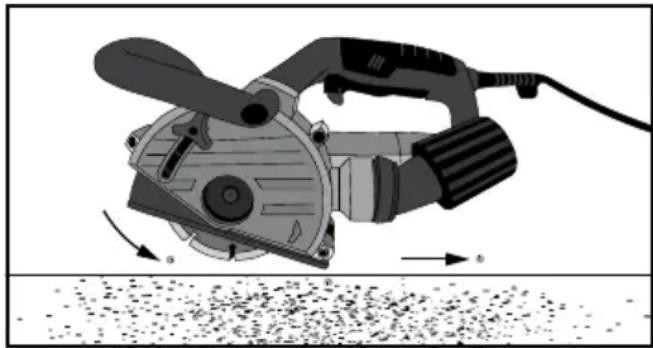

- Zacházení s frézou do zdiva (viz obr. E)
⚠️ POZOR! Přístroj je vhodný jen na řezání za sucha!
Před prací s frézou nejdříve zkontrolujte detektorem jestli se ve zdivu nenachází elektrické, plynové nebo vodovodní rozvody.
Nastavte požadovanou šířku drážky.
Přiložte přístroj kolečekm na zdivo.
Zapněte přístroj a ponořte kotouče do zdiva až na doraz 7.
Nyní frézujte drážku, přičemž musíte dbát na směr frézování.
Přístroj musí pracovat proti směru pohybu. V opačném případě může být přístroj nekontrolovatelně vytlačený z drážky.
Na konci drážky vyklopte přístroj ven ze zdiva a teprve potom ho vypněte.
Vzniklý výřez vysekejte sekáčenó.
□ Materiály obsahující azbest se nesmí frézovat!
- Údržba a čištění
⚠ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před všemi pracemi na fréze ji nejdříve vypněte a vytáhněte zástrčku ze zásuvky.
Přístroj musí být vždy čistý, suchý a bez oleje nebo mazacích tuků.
□ Na čištění tělesa používejte suchý hadr.
⚠ VÝSTRAHA! Případnou výměnu kabelu má provádět jen výrobce nebo jeho zástupce, aby nedošlo ke snížení bezpečnosti artiklu.
S brusnými nástroji je třeba zacházet vždy pečlivě a přepravovat je opatrně. Při skladování je třeba vyloučit jejich mechanické poškození a škodlivé vlivy prostředí.
Upozornění: Neuvedené náhradní díly (jako např. uhlíkové kartáčky, vypínač) můžete objednat přes naše Call centrum.
Záruka
Na tento přístroj platí tříletá záruka od data zakoupení. Přístroj byl vyroben s nejvyšší pečlivostí a před odesláním prošel výstupní kontrolou. Uschovejte si, prosím, pokladní lístek jako doklad o nákupu. V případě uplatňování záruky kontaktujte telefonicky Vaši servisní službu. Pouze tak může být zajištěno bezplatné zaslání Vašeho zboží.
Záruka se vztahuje pouze na chyby materiálu nebo výrobní závady, ale ne na škody,vzniklé při přepravě, ne na součásti, podléhající rychlému opotřebení nebo na poškození křehkých dílů, jako jsou např. spínače nebo akumulátory. Výrobek je určen pouze pro privátní použití, ne průmyslové.
Při nesprávném a neodborném využívání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají. Vaše práva vyplývající ze zákona touto zárukou nejsou omezena.
Záruční doba se zárukou neprodlouží. Toto platí také pro náhradní díly a opravené součásti. Případné škody a vady, existující už při koupi, se musí hlásit ihned po vybalení, nejpozději však do dvou dnů od data nákupu. Po uplynutí záruční doby se provedené opravy musí zaplatit.
CZ
Servis Česko
Hotline: 800 143873
e-mail: kompernass@lidl.cz
IAN 102830
• Zlikvidování
Obal se skladá z ekologicky vhodných materiálů, které můžete zlikvidovat v místních recyklačních střediscích.
Elektrické nástroje neodhazujte do domácího smetí!
Podle Evropské směrnice 2012/19/EU o elektrických a elektronických vysloužilých přístrojích a realizace národního práva se musí opotřebované elektrické přístroje odděleně sebrat a odevzdat k ekologicky vhodnému opětnému zužitkování.
O možnostech ke zlikvidování vysloužilých přístrojů se dozvíte ve správě Vaší obce či města.
- Překlad Originálu EG prohlášení o konformitě / Výrobce (€)
My, KOMPERNASS HANDELS GMBH, pracovník zodpovědný za dokumentaci: pan Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, tímto prohlašujeme pro tento výrobek shodu s následujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice o strojích
(2006/42/EC)
Směrnice ES o bezpečnosti elektrického zařízení nízkého napětí
(2006/95/EC)
Elektromagnetická kompatibilita
(2004/108/EC)
RoHS Směrnice
(2011/65/EU)
Použité sladěné normy
EN 60745-1/A11:2010
EN 60745-2-22:2011
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Drážkovací fréza do zdiva PMNF 1350 A1
Sériové číslo: IAN 102830
Bochum, 31.10.2014
Semi Uguzlu
- Manager jakosti -
Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
Úvod
Obsah dodávky....Strana 60
Technické údaje ...... Strana 60
Všeobecné bezpečnostné pokyny pre elektrické nástroje
Montáž vysávačového adaptéra.... Strana 65
Obsluha
Zapnutie/Vypnutie ....Strana 66
Odchýlka K: 1,5 m/s²
VAROVANIE!
- Všeobecné bezpečnostné pokyny pre elektrické nástroje
2. Elektrická bezpečnost'
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, napr. u rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzemnené, existuje zvýšené riziko zásahu elektrickým prúdom.
Spätný úder a náležité bezpečnostné upozornenia
- Montáž vysávačového adaptéra
Uvolnite fixačnú skrutká. Posuňte híbkovú zarázku nahor. Stlačte aretáciu vretena 10 a držte ju stlačenú.
Vyberte želanú šírku drážky.
Elektrické nástroje nevyhadzujte do odpadu z domácností!
Aplikované harmonizované normy
EN 60745-1/A11:2010
EN 60745-2-22:2011
EN 55014-1/A2:2011
EN 55014-2/A2:2008
EN 61000-3-2/A2:2009
EN 61000-3-3:2008
Date of manufacture (DOM): 10–2014 Sériové číslo: IAN 102830
Bochum, 31.10.2014
Semi Uguzlu
- manažér kvality -
