NAVODILA ZA UPORABO PMNF 1350 A1 PARKSIDE

Navodila za upravljanje in varnostna opozorila

Prevod originalnega navodilo za uporabo

SK

DRÁŽKOVaCla FRÉZa

Pokyny pre obsluhu a bezpečnostné pokyny

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

CZ

Tehnični podatki.... Stran 40

Splošna varnostna navodila za električno orodje

1. Varnost na delovnem mestu .... Stran 41

2. Električna varnost.... Stran 41

3. Varnost oseb.... Stran 41

4. Skrbno ravnanje in uporaba električnega orodja .... Stran 42

5. Servis.... Stran 42

Varnostni napotki za rezalne stroje.... Stran 43

Nadaljni varnostni napotki za uporabo rezalnega orodja .... Stran 44

Dopolnilna navodila.... Stran 45

Originalni pribor/originalne dodatne naprave.... Stran 45

Začetek uporabe

Nastavitev globine utora .... Stran 45

Montaža adapterja za sesalnik.... Stran 45

Uporaba

Vklop/Izklop.... Stran 45

Montaža in nastavitev širine reza diamantne rezalne plošče.... Stran 45

Rokovanje z rezkarjem zidnih utorov.... Stran 46

Vzdrževanje in čiščenje .... Stran 46

Garancija .... Stran 46

Odstranjevanje.... Stran 47

Prevod izvirne izjave o skladnosti ES / Proizvajalec.... Stran 47

Iskrene čestitke ob nakupu vaše nove naprave. Odločili ste se za zelo kakovosten izdelek. To navodilo za uporabo je sestavni del tega izdelka. Vsebuje pomembna navodila za varnost, uporabo in odstranitev. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki. Izdelek uporabljajte samo tako, kot je opisano, in samo za navedena področja uporabe. Če izdelek odstopite novemu lastniku, mu zraven izročite tudi vse dokumente.

Predvidenauporaba

Rezkalnik zidnih utorov (normativno rezalni stroj), v nadaljevanju imenovan naprava, je namenjen v povezavi z odobrenim industrijskim sesalnikom za rezanje ali zarezovanje s trdnim vodilu v pretežno mineralne obdelovance, npr. beton ali zid brez uporabe vode. Kakršna koli drugačna uporaba ali sprememba stroja velja kot nepredvidena in predstavlja znatno nevarnost nesreč. Ni za poslovno uporabo.

- Opis naprave (glejte sl. A–D)

1 VklopNO-izklopNO stikalo
2 Ročaj
3 Adapter za sesalnik
3a Natična matica
4 Zaščitni pokrov
5 Sprejemna prirobnica (z navojem)
6 Nastavljalni vijak za omejevalnik globine
7 Omejevalnik globine
8 Dodatni ročaj
9 Blokada vklopa
10 Gumb za blokado vretena
11 Tekalno kolo
12 Reducirni kos
13 Centirna prirobnica
14 Vmesni sloji
15 Ključ za čepe
16 Ročno dleto

Obsegdobave

1 rezkalnik zidnih utorov
2 rezalni plošči (prednameščeni)
1 ključ za čepe
1 sesalni adapter (prednameščen)
1 reducirni kos
(za uporabo s sesalnim adapterjem in gibka cev sesalnika za prah premera ∅ 32 mm)
1 ročno dleto
1 navodila za uporabo

●Tehničnipodatki

Omrežna napetost: 230V\~ 50Hz

Vhodna moč: 1350W

Nazivno število vrtljajev: 9000 min ^-1

ø Plošče: 125 mm

Sprejemna izvrtina: 22,2 mm

Globina utora: 0–30 mm

Širina utora: 8-26 mm

Navoj: M14

Razred zaščite: II/☐

Teža: pribl. 4,05 kg

Hrup in vibracije

Vrednosti hrupa in vibracij so ugotovljene v skladu z EN 60745.

Raven zvočnega tlaka l _pA : 97,6 dB(A)

Nosite opremo za zaščito sluha.

Učinek hrupa lahko vpliva na izgubo sluha.

Skupna vrednost nihanja (vektorska vsota treh smeri) določena skladno z EN 60745.

Navedba vrednosti o emisijah vibracije (pri rezanju betonske plošče)

Ročaj: 6,417 m/s²

Dodatni ročaj: 4,258 m/s²

Negotovost K: 1,5 m/s ^4

OPOZORILO!

Navedena emisijska vrednost nihanja je izmerjena po standardnem postopku preverjanja in se lahko

glede na način, na katerega se električno orodje uporablja, spremeni in je v izjemnih primerih nad navedeno vrednostjo.

Navedeno emisijsko vrednost nihanja lahko uporabite za primerjavo električnega orodja z drugimi. Navedeno vrednost emisije nihanja lahko uporabite tudi za uvodno ocene vplivanja.

Poskusite ohraniti obremenitev zaradi vibracij čim nižjo. Najboljši ukrep za zmanjšanje obremenitve zaradi vibracij je nošnja rokavic med uporabo orodja in omejitev delovnega časa. Pri tem je treba upoštevati vse dele obratovalnega cikla (npr. čase, med katerimi je električno orodje izklopljeno, in čase, ko je sicer orodje vklopljeno, vendar deluje brez obremenitve).

- Splošna varnostna navodila za električno orodje

OPOZORILO! Preberite varnostna opozorila in navodila!

Neupoštevanje varnostnih opozoril in navodil lahko vodi do povzročitve električnega udara, požara in / ali hudih poškodb.

Vsa varnostna opozorila in navodila shranite za uporabo v prihodnje!

V varnostnih navodilih uporabljeni pojem „električno orodje“ se nanaša na električno orodje na omrežni pogon (s kablom za priključitev na omrežje) in na električno orodje na akumulatorski pogon (brez kabla za priključitev na omrežje).

a) Delovno območje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja so lahko vzrok za nezgode.
b) Z orodjem ne delajte v okolici, kjer obstaja nevarnost eksplozije in v kateri se nahajajo vnetljive tekočine, plini ali prah. Električna orodja proizvajajo iskrice, ki bi lahko povzročile vžig prahu ali pare.
c) Poskrbite, da bodo otroci in druge osebe med uporabo električnega orod-

ja dovolj oddaljene od mesta uporabe. Če vaša pozornost ni v celoti usmerjena na delo, lahko izgubite nadzor nad orodjem.

2. Električna varnost

a) Priključni vtič mora ustrezati električni vtičnici. Vtiča v nobenem primeru ne smete spreminjati. Skupaj z ozemljenimi stroji ne uporabljajte dodatnih nastavkov vtiča. Originalen nespremenjen vtič in ustrezna vtičnica zmanjšata tveganje električnega udara.
b) Preprečite telesni stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Obstaja povečano tveganje električnega udara, će je vaše telo ozemljeno.
c) Preprečite stik orodja z vodo ali vlago. Vdor vode v električno orodje poveča tveganje električnega udara.
d) Kabla ne uporabljajte za nošenje orodja, za obešanje orodja ali za vlečenje vtiča iz vtičnice. Kabel zavarujte pred vročino, olji, ostrimi robovi ali gibljivim delom orodja. Poškodovani ali zavozlani kabli povečajo tveganje električnega udara.
e) Kadar z električnim orodjem delate na prostem, uporabljajte samo električne podaljske, ki so primerni in namenjeni uporabi na prostem. Uporaba električnega podaljska, ki je izdelan za uporabo na prostem, zmanjša tveganje električnega udara.
f) Če se uporabi električnega orodja v vlažnem okolju ne da izogniti, uporabljajte zaščitno stikalo za okvarni tok. Uporaba zaščitnega stikala za okvarni tok zmanjša tveganje električnega udara.

3. Varnost oseb

Trenutek nepozornosti med uporabo orodja lahko povzroči resne poškodbe.

b) Vedno uporabljajte osebno zaščitno opremo in vedno zaščitna očala. Uporaba osebne zaščitne opreme kot so maska za prah, delovni čevlji z zaščito proti drsenju, zaščitna čelada ali zaščita sluha, odvisno od načina uporabe električnega orodja, zmanjšuje tveganje nastanka poškodb.
c) Preprečite nenameren vklop naprave. Prepričajte se, da je električno orodje izklopljeno, preden ga priključite na oskrbo s tokom, dvignete ali nosite. Če imate pri nošenju naprave prst na stikalu za VKLOP / IZKLOP ali je naprava vklopljena, to lahko vodi do povzročitve nesreč.
d) Pred vklopom orodja odstranite vsa orodja, ki jih potrebujete za nastavitve in vse vijačne ključe. Orodje ali ključ v vrtečem se delu orodja bi lahko povzročil poškodbe.
e) Izogibajte se abnormalni telesni drži. Skrbite za varno stojišče in pazite na ravnotežje. Na ta način lahko napravo, še posebno v nepričakovanih situacijah, bolje kontrolirate.
f) Oblečeni bodite v primerna oblačila. Ne nosite širokih oblačil ali nakita. Poskrbite, da v bližino vrtečih se de- lov stroja ne pridejo lasje, oblačila in rokavice. Ohlapna oblačila, nakit ali dolgi lasje bi se lahko ujeli v premikajoče se dele.
g) Kadar je vgrajena oprema za odsesavanje ali prestrezanje prahu, se prepričajte, da je oprema priključena in pravilno uporabljena. Uporaba opreme zmanjša ogrožanje zaradi prahu.

4. Skrbno ravnanje in uporaba električnega orodja

a) Naprave ne preobremenjujte. Za vaše delo uporabljajte za to namenjeno električno orodje. Z ustreznim električnim orodjem boste v določenem območju zmogljivosti delali bolje in bolj varno.
b) Ne uporabljajte električnega orodja, čigar stikalo je defektno. Električno orodje,

ki se ne da več vklopiti ali izklopiti, je nevarno in ga je treba dati v popravilo.

c) Preden izvajate nastavitve na napravi, zamenjujete dele opreme ali napravo date iz rok, izvlecite električni vtič iz vtičnice. Ti previdnosti ukrepi preprečujejo nenameren zagon električnega orodja. Ti previdnosti ukrepi preprečujejo nenameren zagon naprave.
d) Neuporabljano električno orodje hranite zunaj dosega otrok. Osebam, ki z napravo niso seznanjene ali niso prebrale teh navodil, uporabe naprave ne dovolite. Električno orodje je nevarno, če ga uporabljajo neizkušene osebe.
e) Napravo skrbno negujte. Kontrolirajte, će premikajoči se deli naprave brezhibno delujejo in se ne zatikajo, će so deli naprave odlomljeni ali poškodovani, ter da delovanje naprave ni ovirano. Poškodovane dele dajte pred ponovno uporabo naprave v popravilo. Vzrok za mnoge nesreče je slabo vzdrževano električno orodje.
f) Poskrbite, da bodo rezalna orodja vedno ostra in čista. Skrbno vzdrževana rezalna orodja z ostrimi rezili se ne zatikajo in so lažje vodljiva.
g) Električna orodja, dodatno opremo, nastavke itd. uporabljajte v skladu z navodili za uporabo in na način, ki je predpisan posebej za ta specialni tip stroja. Vedno upoštevajte delovne pogoje in vrsto dela, ki ga želite opraviti.

Uporaba električnih orodij v namene, ki se razlikujejo od namenov, ki jih je predvidel proizvajalec, lahko povzroči nastanek nevarnih situacij.

5.Servis

a) Vaše naprave dajte vpopravilo servisni službi ali strokovnjaku za električne naprave, popravilo pa naj poteka samo z originalnimi nadomestnimi deli.

Na ta način se zagotovi, da varnost naprave ostane ohranjena.

- Varnostni napotki za rezalne stroje

a) Zaščitni pokrov, ki spada k električne- i) mu orodju, mora biti trdno pritrjen in nastavljen tako, da se doseže najvišja stopnja varnosti, torej je proti upravljavcu obrnjen najmanjši možen del rezalnega telesa. Upravljavec in bližnje osebe se ne smejo zadrževati v bližini ravni vrtljive rezalne plošče. Zaščitni pokrov mora ščititi upravljavca pred drobci in naključnim stikom z rezalnim telesom.
b) Uporabljajte izključno diamantne rezalne plošče za vaše električno orodje. Dejstvo, da lahko pribor namestite na električno orodje, ne zagotavlja varne uporabe.
c) Dovoljeno število vrtljajev električnega orodja mora biti najmanj tako visoko, kot je najvišje število vrtljajev, navedeno na električnem orodju. Pribor, ki se vrti hitreje, kot je dovoljeno, se lahko razleti in odleti.
d) Rezalna telesa je dovoljeno uporabljati le za priporočeno uporabo. Na primer: Nikoli ne režite s stransko površino rezalne plošče. Rezalne plošče so namenje- ne za odstranjevanje materiala z robom plošče. Stransko delovanje sil na ta rezalna telesa lah- ko povzroči zlom.
e) Za izbrano rezalno ploščo vedno uporabljajte nepoškodovano vpenjalno prirobnico pravilne velikosti in oblike. Ustrezna prirobnica podpira rezalno ploščo in tako zmanjša nevarnost zloma rezalne plošče.
f) Ne uporabljajte obrabljenih rezalnih plošč večjih električnih orodij. Rezalne plošče večjih električnih orodij niso zasnovane za višje število vrtljajev manjših električnih orodij in se lahko zlomijo.
g) Zunanji premer in debelina uporabljene- nega orodja mora ustrezati podatkom o dimenzijah vašega električnega orod- ja. Napačno izmerjenih uporabljenih orodij ni mogoče dovolj zavarovati ali nadzorovati.
h) Rezalne plošče in prirobnica se morajo natančno prilegati na vreteno vašega električnega orodja. Uporabljena orodja,

ki se ne prilegajo natančno na vreteno električnega orodja, se vrtijo neenakomerno, močno vibrirajo in lahko privedejo do izgube nadzora.

Ne uporabljajte poškodovanih rezalnih plošč. Pred vsako uporabo preverite rezalne plošče glede krušenja in razpok. Če električno orodje ali rezalna plošča pade na tla, preverite, ali je poškodovano / -a ali pa uporabite nepoškodovano rezalno ploščo. Ko je rezalna plošča preverjena in jo uporabljate, se upravljavec in bližnje osebe ne smejo zadrževati v bližini ravni vrtljive rezalne plošče in pustite, da naprava približno minuto deluje z najvišjim številom vrtljajev. Poškodovane rezalne plošče se večinoma med tem preizkusom zlomijo.

j) Nosite osebno zaščitno opremo. Glede na uporabo uporabljajte popolno zaščito za obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite protiprašno masko, zaščito za sluh, zaščitne rokavice ali poseben predpasnik, ki bodo preprečili dostop majhnih delcev in materiala do vas. Oči je treba zaščititi pred letečimi tujki, ki nastanejo pri različnih vrstah uporabe. Protiprašna maska ali zaščita za dihala mora filtrirati prah, ki nastane pri uporabi. Če ste dlje časa izpostavljeni glasnemu hrupu, lahko pride do poškodb sluha.

k) Zagotovite, da so druge osebe varno oddaljene od vašega delovnega območja. Vsaka oseba, ki vstopi v delovno območje, mora nositi osebno zaščitno opremo. Drobcı obdelovanca ali zlomljeni deli uporabljenega orodja lahko odletijo in povzročijo telesne poškodbe tudi izven neposrednega delovnega območja.

1) Kadar izvajate delovne operacije, pri katerih uporabljeno električno orodje lahko zadene ob skrito električno napeljavo ali lastni priključni kabel, držite napravo le na izoliranih površinah za prijemanje. Stik z vodnikom, ki je pod napetostjo, lahko premosti napetost na kovinske dele naprave in povzroči udar električnega toka.

m) Napajalnega kabla ne približujte vrtljivim uporabljenim orodjem. Če izgubite nadzor nad napravo, lahko prerežete ali zajamete napajalni kabel ali pa se vaša dlan ali roka ujame v vrtljivo uporabljeno orodje.
n) Nikoli ne odložite električnega orodja, preden se orodje popolnoma ne ustavi. Vrteče uporabljeno orodje lahko pride v stik z odlagalno površino, zaradi česar lahko izgubite nadzor nad električnim orodjem.
o) Električno orodje med prenašanjem ne sme delovati. Vaša oblačila se lahko ob nenamernem stiku z vrtljivim uporabljenim orodjem zataknejo in orodje lahko zareže v vaše telo.
p) Redno čistite prezračevalne reže električnega orodja. Ventilator motorja vleče prah v ohišje, akumulacija kovinskega prahu pa lahko povzroči nevarnosti zaradi elektrike.
q) Električnega orodja ne uporabljajte v bližini vnetljivih materialov. Iskre lahko povzročijo vnetje teh materialov.
r) Ne uporabljajte orodja, ki zahteva tekoča hladilna sredstva. Uporaba vode ali drugih hladilnih sredstev lahko povzroči električni udar.

- Nadaljnji varnostni napotki za uporabo rezalnega orodja

Povratni udarec in ustrezni varnostni napotki

Povratni udarec je nenadna reakcija zaradi zataknjene ali zablokirane rezalne plošče. Zataknitev ali blokada vodi do takojšnje ustavitve vrtečega uporabljenega orodja. S tem se nenadzorovano električno orodje pospešeno zavrti v nasprotni smeri delovanja na mestu blokade.

Če se npr. rezalna plošča zatakne ali zablokira v obdelovancu, se lahko rob rezalne plošče, ki je pogreznjena v obdelovanca, zatakne in odlomi ali povzroči povratni udarec. Rezalna plošča se nato premakne proti upravljavcu ali stran od njega, odvisno od smeri delovanja plošče v točki blokade. S tem se lahko rezalne plošče tudi zlomijo. Povratni udarec je posledica napačne ali pomanikljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi, kot je opisano v nadaljevanju.

a) Električno orodje trdno držite in postavite vaše telo in roke v takšen položaj, v katerem lahko nadzorujete sile povratnega udarca. Vedno uporabljajte dodatni ročaj, će je nameščen, da boste imeli čim večji nadzor nad silami povratnega udarca ali čim hitreje reagirali pri visokih vrtljajih. Upravljavec lahko z ustreznimi previdnostnimi ukrepi obvlada povratni udarec in nastale sile.
b) Nikoli ne približujte rok vrtečim uporabljenim orodjem. Orodje se lahko pri povratnem udarcu premakne prek vaše dlani.
c) Izogibajte se območju pred in za vrtečo rezalno ploščo. Povratni udarec premakne električno orodje v nasprotno smer vrtenja rezalne plošče v točki blokade.
d) V kotih, pri ostrih robovih itd. delajte posebej previdno. Preprečite, da bi orodje odskočilo ali se zataknilo v obdelovanca. Vrteče uporabljeno orodje se lahko v kotih, na ostrih robovih ali ob odboju zatakne. To povzroči izgubo nadzora ali povratni udarec.
e) Ne uporabljajte verižnega ali nazobčanega rezila in ne segmentirane diamantne plošče z več kot 10 mm širokimi režami. Takšna orodja povzročijo povratni udarec ali izgubo nadzora nad električnim orodjem.
f) Preprečite blokado rezalne plošče ali premočno pritiskanje. Ne izvajajte pre-globokih rezov. Preobremenitev rezalne plošče poveča njeno obremenitev in dovzetnost za zataknitev ali blokado, s tem pa tudi možnost povratnega udarca ali zloma rezalnega telesa.
g) Če se rezalna plošča zatakne ali će prekinete z delom, napravo izklopite in jo držite pri miru, dokler se plošče ne zaustavi. Nikoli ne poskušajte iz reza izvleči rezalne plošče, ki se še vrti, saj lahko pride do povratnega udarca. Ugotovite in odpravite vzrok zataknitve.
h) Ne vklopite električnega orodja, dokler se nahaja v obdelovancu. Najprej naj

rezalna plošča doseže polno število vrtljajev, preden previdno nadaljujete z rezanjem. Sicer se lahko plošča zatakne, odskoči iz obdelovanca ali povzroči povratni udarec.

i) Plošče ali velike obdelovance podprite, da boste zmanjšali tveganje povratnega udarca zaradi zataknjene rezalne plošče. Veliki obdelovanci se lahko zaradi lastne teže zvijejo. Obdelovanca je treba podpreti na obeh straneh reza, tako v bližini odreza kot tudi na robu.
j) Bodite posebej previdni pri „rezanju žepov“ v obstoječe stene ali drugih območjih, v katere ne morete videti. Rezalna plošča, ki se pogrezne, lahko pri rezanju v plinske ali vodne napeljave, električne napeljave ali druge predmete povzroči povratni udarec.

Dopolnilnanavodila

Dovoljene zgradbe rezalnih plošč: opremljene z diamantom, premer plošče 125 mm debelina plošče največ 2,2 mm

Vedno nosite masko za zaščito pred prahom.
■ Vedno nosite opremo za zaščito sluha.

● Originalni pribor / originalne dodatne naprave

■ Uporabljajte samo pribor in dodatne naprave, ki so navedeni v navodilih za uporabo oziroma ki imajo sprejemne nastavke, skladne z napravo.

- Začetek uporabe

Nastavitev globine utora

Odvijte pritrdilni vičk.
Nastavite omejevalnik globně na želeno globino.
Zategnite pritrdilni viak.

- Montaža adapterja za sesalnik

□ Potisnite čep adapterja za sesalnik 3 v vdolbino na priključku sesalnika.
□ Z vrtenjem zapahnite adapter za sesalnik 3. □ Odvijte natično matico 3a.
□ Cev naprave za odsesavanje vstavite dovolj globoko v odprtino v natični matici 3a.
□ Trdno zategnite natično matico 3a.

- Uporaba

• Vklop / Izklop

NAPOTEK: Napravo vedno vključite pred stikom z materialom in jo šele nato približajte obdelovancu. Rezkalnik zidnih utorov je opremljen z elektronskim mehkim zaganjalnikom. Motor se zažene z zakasnitvijo.

Vklop naprave:

Pritisnite blokado vklopa (glejte sl. C). Nato pritisnite vklopno-izklopno stikalo 1.

Izklop naprave:

Izpustite vklopno-izklopno stikalø.

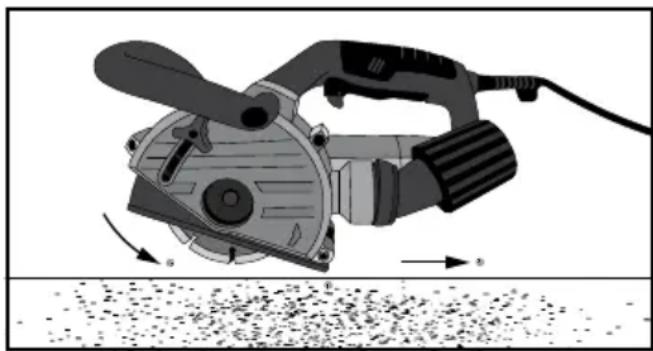

- Montaža in nastavitev širine reza diamantne rezalne plošče

Odvijte pritrdilni vijak.
Potisnite omejevalnik globne navzgor.
Pritisnite gumb za blokado vreten in ga zadržite.
S ključem za čedš odvijte sprejemno prirobnico 5.
Snemite sprejemno prirobnic5.

Nastavite želeno širino reza s številom vmesnih slojev 14. Pri tem pazite, da kot zgornji vmesni sloj namestite centrirno prirobnico 13.

NAPOTEK: Na voljo imate več distančnih plošč. Upoštevajte, da dobite širino utora iz vsote distančnih plošč med diamantnima rezalnima ploščama in debeline rezalnih plošč.

S ključem za čedé zategnite sprejemno prirobnico. Pri tem pritisnite gumb za blokado vretena.

NAPOTEK: Pri nastavljanju manjše širine reza morate uporabiti vmesne sloje na strani pritrdilne prirobnice za pritrjevanje rezalnih plošč, saj pritrdilna prirobnica plošč zaradi dolžine navoja na vretenu ne more sama pritrjevati (gl. sl. D).

NAPOTEK: Diamantne rezalne plošče zamenjujte v paru.

- Rokovanje z rezkarjem zidnih utorov (glejte sl. E)

⚠️ POZOR! Naprava je primerna le za suho re-zanje!

Preden začnete uporabljati rezkalnik zidnih utorov, z napravo za iskanje napeljav preverite stene in zidovje glede skritih električnih, plinskih in vodnih napeljav.
□ Izberite želeno širino utora.
□ Nastavite napravo s tekalnim kolesom 11 na zid.
Zdaj vklopite napravo in ga pogreznite v zid do omejila 7.
Zdaj izrežite utor v zid; pri tem pa upoštevajte smer rezkanja.

Naprava mora vedno delovati v nasprotni smeri. Sicer lahko naprava nenadzorovano zdrsne iz reza.

□ Na koncu utora najprej odstranite napravo iz utora in jo šele nato izklopite.
Zdaj izbijte nastali rob med obema utoroma z dletom 16.
Materialov, ki vsebujejo azbest, ni dovoljeno obdelovati!

- Vzdrževanje in čiščenje

OPOZORILO! NEVARNOST NESREČE!

Pred vsemi deli na napravi napravo izklopite in izvlecite električni vtič iz vtičnice.

Orodje mora biti ves čas čisto, suho in na njem ne sme biti olj ali masti za mazanje.
Za čiščenje ohišja uporabljajte suho krpo.

OPOZORILO! Če je potrebna zamenjava priključne napeljave, to mora izvesti proizvajalec ali njegov zastopnik, da ne pride do nevarnosti.

Z rezalnimi orodji je treba ravnati in jih transportirati previdno. Rezalna orodja je treba skladiščiti tako, da niso izpostavljena mehanskim poškodbam in škodljivim vplivom okolja.

Napotek: Nadomestne dele, ki tukaj niso navedeni (npr. oglene krtačke, stikala) lahko naročite prek našega klicnega centra.

Garancija

Ta naprava ima 3 leta garancije od datuma nakupa. Naprava je bila skrbno izdelana in pred dobavo natančno preverjena. Prosimo, da blagajniški račun shranite kot dokazilo o nakupu. V primeru uveljavljanja garancije se po telefonu obrnite na svojo servisno službo. Samo tako je zagotovljeno brezplačno pošiljanje vašega izdelka.

Garancija velja le za napake pri materialu ali izdelavi, ne pa tudi za poškodbe pri transportu, potrošne dele ali za poškodbe lomljivih delov, npr. stikal ali akumulatorjev. Izdelek je namenjen izključno za zasebno in ne za poslovno uporabo.

V primeru zlorabe ali nepravilnega ravnanja, pri uporabi sile ter pri posegih, ki jih ni izvedla naša pooblaščena servisna poslovalnica, garancija preneha veljati. Vaših zakonskih pravic ta garancija ne omejuje.

Garancija / Odstranjevanje / Prevod izvirne izjave o skladnosti ES / Proizvajalec

Jamstvo ne podaljša garancijske dobe. To velja tudi za zamenjane in popravljene dele. Morebitne poškodbe in pomanikljivosti, ki obstajajo že pri nakupu, je treba javiti takoj po razpakiranju, najpozneje pa dva dni po datumu nakupa. Popravila po preteku garancijske dobe je treba plačati.

SI

Servis Slovenija

Phone: [phone]

e-mail: [e-mail]

IAN 102830

- Odstranjevanje

Embalaža sestoji iz naravi prijaznih materialov, ki jih lahko odvržete v lokalne zbiralnike za recikliranje odpadkov.

Električnega orodja ne mečite med hišne odpadke!

V skladu z evropsko direktivo 2012/19/EU o starih električnih napravah in njenim izvajanjem v narodnem pravu je treba električno orodje zbirati ločeno in vrniti v naravi primerno ponovno predelavo.

Vse o možnostih za odstranjevanje odsluženih naprav boste izvedeli pri vaši občinski ali mestni upravi.

● Prevod izvirne izjave o skladnosti ES/Proizvajalec CE

Mi, podjetje KOMPERNASS HANDELS GMBH, za dokumente odgovorna oseba: gospod Semi Uguzlu, BURGSTRASSE 21, 44867 BOCHUM, GERMANY, izjavljamo, da je ta izdelek skladen z naslednjimi normativi, normativnimi dokumenti in direktivami ES:

Direktiva o strojih (2006/42/EC)

Direktiva ES o nizkonapetostni električni opremi (2006/95/EC)

Elektromagnetna kompatibilnost (2004/108/EC)

RoHS Direktiva (2011/65/EU)

1. S tem garancijskim listom jamčimo Kompernaß Handels GmbH, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oz. po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od dneva izročitve balga. Dan izročitve blaga je enak dnevom prodaje, ki je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oz. se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oz. nedelovanje izdelka morajo biti lastnosti stvari same, in ne vzroki, ki so zunaj proizvajalčeve oz. prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali, će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servisiranje in rezervne dele za minimalno dobo, ki je zahtevana s strani zakonodaje.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl d.o.o.k.d., Pod lipami 1, SI-1218 Komenda

Úvod
