GMSE 2245 - Píla Gardol - Bezplatný návod na obsluhu

Typ produktu	Benzínová píla
Značka	Gardol
Model	GMSE 2245
Zdvihový objem	49,3 cm³
Maximálny motorový výkon	2,2 kW
Dĺžka rezu	44 cm
Dĺžka lišty	18" (45 cm)
Rozstup reťaze	0,325" (8,255 mm)
Hrúbka reťaze	0,058" (1,47 mm)
Otáčky naprázdno	3000 ± 300 ot/min
Maximálne otáčky	11000 ot/min
Max. rýchlosť reťaze	21,2 m/s
Objem palivovej nádrže	550 cm³
Objem olejovej nádrže	260 cm³
Hmotnosť netto (suchá)	6,7 kg
Brzda reťaze	Áno
Spojka	Áno
Automatické mazanie reťaze	Áno
Reťaz s minimálnym spätným rázom	Áno
Hladina akustického tlaku L_pA	100,6 dB(A)
Zaručená hladina akustického výkonu LWA	114 dB(A)
Vibrácie (predná rukoväť)	max. 6,6 m/s²
Vibrácie (zadná rukoväť)	max. 6,91 m/s²
Typ reťaze	OREGON 21BPX072X
Typ lišty	OREGON 188PXBK095
Zapaľovacia sviečka	L8RTF
Odporúčané palivo	Zmes bezolovnatého benzínu a 2-taktného oleja (40:1)

Často kladené otázky - GMSE 2245 Gardol

Aký typ paliva použiť?

Použite zmes bezolovnatého benzínu a špeciálneho 2-taktného oleja v pomere 40:1. Nikdy nepoužívajte čistý benzín.

Ako naštartovať studený motor?

Prepínač nastavte na ZAPNUTÉ, vytiahnite sýtič, 10-krát stlačte palivové čerpadlo, potom 4-krát rázne potiahnite štartovacie lanko. Potom zasuňte sýtič a znova 4-krát potiahnite.

Ako nastaviť napnutie reťaze?

Otáčajte nastavovacou skrutkou v smere hodinových ručičiek na zvýšenie napnutia, proti smeru hodinových ručičiek na zníženie. Reťaz by mala byť napnutá, ale mala by sa dať voľne otáčať rukou (v rukaviciach).

Ako otestovať brzdu reťaze?

Nechajte motor bežať na 1/3 plynu, potom aktivujte brzdu posunutím páky dopredu. Reťaz by sa mala zastaviť okamžite. Ak nie, zastavte motor a kontaktujte servis.

Ako často čistiť vzduchový filter?

Vyčistite alebo vymeňte vzduchový filter každých 20 hodín prevádzky. Umyte ho v mydlovej vode a opláchnite čistou vodou.

Ako uskladniť pílu na viac ako 30 dní?

Vypustite palivovú nádrž, nechajte motor bežať až do zastavenia, vyberte sviečku, nalejte lyžičku 2-taktného oleja do valca, párkrát potiahnite štartovacie lanko a potom nasaďte sviečku. Skladujte na suchom mieste.

Čo robiť, ak reťaz nedostáva dostatok oleja?

Skontrolujte hladinu oleja v nádrži a vyčistite olejový otvor na lište. V prípade potreby vyčistite drážku lišty. Mazací systém je nastaviteľný pomocou skrutky pod pílou.

Aké sú základné bezpečnostné opatrenia?

Vždy noste rukavice a ochranné okuliare. Pred štartovaním použite brzdu reťaze. Nikdy nerúbajte stromy bez školenia. Pri rúbaní zabezpečte voľnú únikovú cestu.

Ako naostriť reťaz?

Použite okrúhly pilník s priemerom 4,8 mm a pilujte smerom von. Po 3-4 brúseniach skontrolujte výšku hĺbkových dorazov. Ak nie ste skúsení, zverte brúsenie odborníkovi.

Aká je dĺžka záruky?

Záruka je 60 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a spracovania, ale nie na bežné opotrebovanie ani poškodenie spôsobené nesprávnym používaním.

NÁVOD NA OBSLUHU GMSE 2245 Gardol

2. Popis prístroje a rozsah dodávky

2.1 Popis prístroje (obr. 1)

Hladina akustického tlaku LPA

(ISO 22868) 100,6 dB(A)

Nejistota K_ 2,5 dB(A)

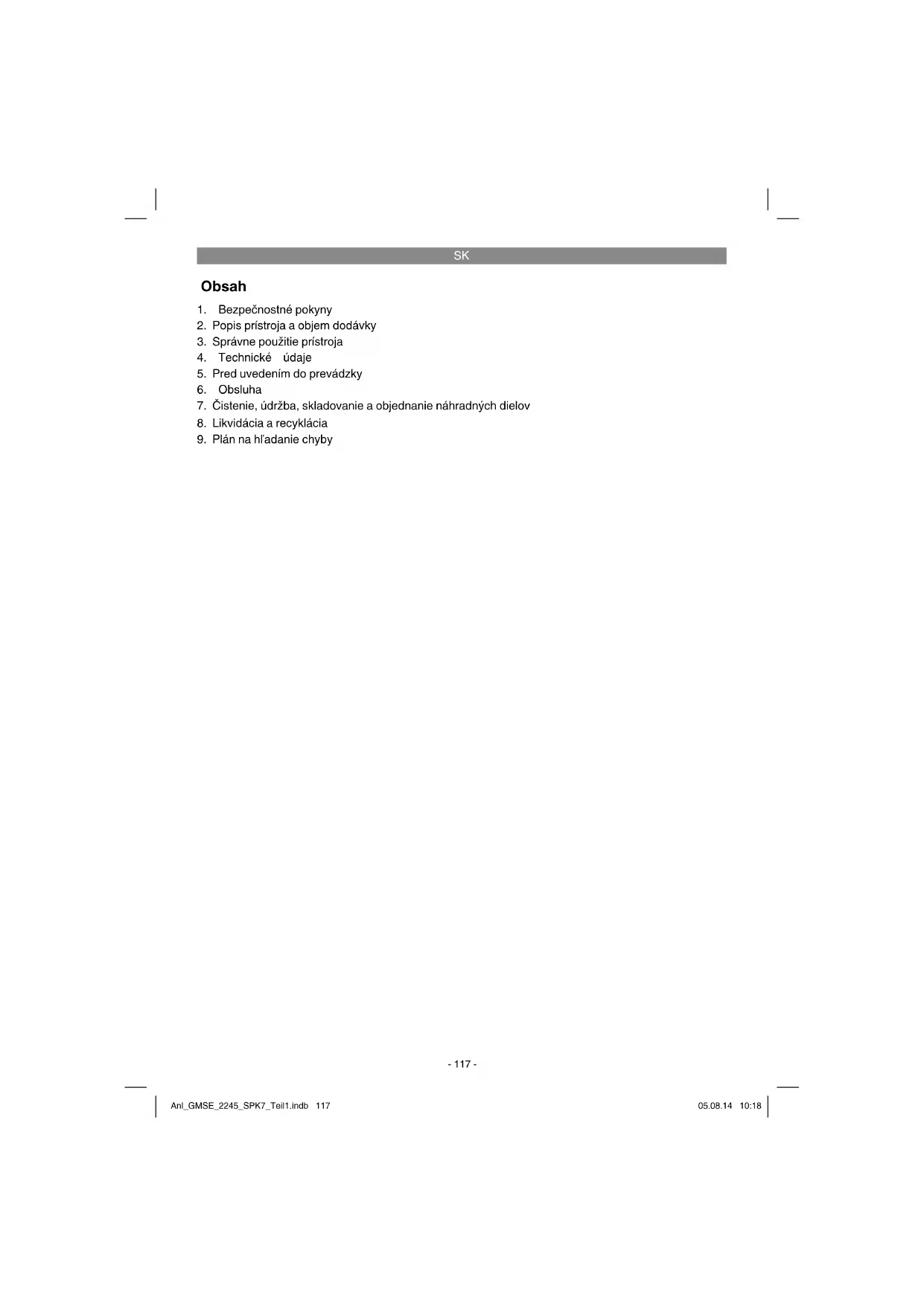

1. Bezpečnostné pokyny
2. Popis prístroja a objem dodávky
3. Správne použitie prístroja
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Čistenie, údržba, skladovanie a objednanie náhradných dielov
8. Likvidácia a recyklácia
9. Plán na hľadanie chyby

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1)

1. Vodiaca lišta
2. Pílová reťaz
3. Skrutka na napínanie ret'aze
4. Pazúrový doraz
5. Brzdová páka reťaze / predná ochrana rúk
6. Predná rukovat
7. Štartovacia rukoväť
8. Zapal'ovacia sviečka
9. Kryt vzduchového fi Itra
10. Vypínač zap/vyp
11. Blokovanie plynovej páčky
12. Uzáver olejovej nádrže
13. Teleso vetráka
14. Uzáver palivovej nádrže
15. Zadná rukoväť / pracka
16. Kryt vodiacej lišty
17. Páčka sýtiča (nastavenie karburátora)
18. Upevňovacie matice lišty
19. Plynová páčka
20. Zachytávač retaze

Bezpečnostné funkcie (obr. 1)

2 Pílová reťaz s malým spätným úderom vám pomáha zachytiť pomocou špeciálne vyt-vorených bezpečnostných vybavení spätné údery alebo vašu silu.
5 Brzdová páka reťaze / ochrana ruky chráni ľavú ruku obsluhujúcej osoby, ak by sa pri bežiacej píle skízla z prednej rukováte.
5 Brzda reťaze je bezpečnostná funkcia určená na zmenšenie poranení spôsobených spätými údermi, pričom sa bežiaca pilová reťaz zastaví v priebehu niekolkých milisekúnd. Je aktivovaná brzdovou pákou reťaze.
10 Vypínač Stop zastaví motor okamžite, ked' sa vypne. Vypínač stop sa musí dať do polohy ZAP, aby sa motor (znovu) naštartoval.
11 Bezpečnostná spúšť zabraňuje náhodnému zrýchleniu motora. Plynová páka (19) sa môže stlačit len v prípade, keď je bezpečnostná spúšť zatlačená dovnútra.
20 Zachytávač refaze zmenšuje nebezpečenstvo zranení, ak by sa pílová refaz roztrhla alebo vyskočila pri bežiacom motore. Zachytávač refaze by mal zachytiť oháňajúcu refaz.

Upozornenie! Oboznámte sa s pílou a jej časťami.

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obrátte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokiaľ možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

SK

3. Správne použitie prístroja

Správny účel použitia reťaze je výlučne na pí- lenie dreva. Pílenie stromov sa smie vykonávať iba s príslušným zaškolením. Výrobca neručí za škody, ktoré vznikli kvôli nesprávnemu používaniu alebo chybnou obsluhou.

Prístroj smie byt použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používateľ / obslu-hujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručení, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Zdvih motora 49,3 cm ^2
Maximálny výkon motoru 2,2 kW
Dížka rezu 44 cm
Dížka lišty 18" (45 cm)
Delenie retaze .....(0,325"), 8,255 mm
Sila retaze (0,058"), 1,47 mm
Otáčky pri vol'nobehu ....3000 ± 300 min ^-1
Maximálne otáčky
s rezacou súpravou ....11000 min ^1
Rýchlost' retaze max....21,2 m/s
Objem nádrže 550 cm³
Objem olejovej nádrže 260 cm³
Anti-vibračná funkcia ...... áno
Ozubenie reťazového kolesa 7 zubov x 8,255 mm
Brzda retaze ...... áno
Spojka ...... áno
Automatické mazanie retaze ..... áno
Reťaz s nízkym spätným úderom ..... áno
Hmotnost netto bez refaze a vodiacej lišty 5,4 kg
Hmotnost netto (suchá) 6,7 kg
Spotreba benzínu (špecifi cká) ..... 560 g/kWh

Hladina akustického tlaku L_PA (ISO 22868) .... 100,6 dB (A)

Faktor neistoty K_p4 2,5 dB (A)

Vibrácia ahv (predná rukovät) ...... max. 6,6 m/š

Faktor neistoty K_w .....1,5 m/s²

Vibrácia ahv (zadná rukovät) ......max. 6,91 m/s²

Nepresnost K_nv 1,5 m/s²

Typ retaze ...... OREGON 21BPX072X

Typ lišty ...... OREGON 188PXBK095

Zapaľovacia sviečka ....L8RTF

5. Pred uvedením do prevádzky

Nebezpečenstvo! Motor naštartujte najskôr vtedy, až ked' je píla úplne zmontovaná.

Pozor: Pri zaobchádzaní s reťazou používajte vždy ochranné rukavice.

5.1 Upevnenie vodiacej lišty

Aby sa lišta a reťaz mohli premazávať olejom, POUŽÍVAJTE VÝHRADNE ORIGINÁLNU LIŠTU. Olejový otvor (obr. 2/pol. A) musí byť volný bez nečistôt a usadenín.

1. Presvedčite sa o tom, že je brzdová páka reťaze zatiahnutá dozadu do polohy ROZPO-JENÁ (obr. 3A).

2. Odoberte obidve upevňovacie matice lišty (B). Odoberte kryt (obr. 3B).

3. Otáčajte nastavovacou skrutkou (D) PROTI SMERU HODINOVÝCH RUČIČIEK, pokým sa ZÁVES (E) (vyčnievajúca špička) nebude nachádzať na konci svojej dráhy posuvu v smere spojkového valca a ozubeného kolesa (obr. 3B/3C).

4. Založte vrúbkovaný koniec vodiacej lišty na lištové čapy (F). Nasmerujte lištu tak, aby ZÁ-VES pasoval do otvoru (G) vo vodiacej lište (obr. 3C/3D).

5.2 ZALOŽENIE pílovej retaze:

1. Rozprestrite reťaz do slučky, pričom sú rezné hrany (A) vycentrované V SMERE HODINO-VÝCH RUČIČIEK okolo slučky (obr. 4A).

2. Nasuňte reťaz okolo ozubeného kolesa (B) za spojku (C). Dbajte na to, aby boli založené články medzi zubami (obr. 4B).

SK

Upozornenie! Pílová retaz môže na spodnej časti lišty trochu previsat. To je normálne.

1. Ťahajte vodiacu lištu dopredu dovtedy, kým reťaz nedosadne natesno. Ubezpečte sa, že sa všetky hnacie články nachádzajú v drážke lišty.
2. Založte kryt spojky a dotiahnite ho pomocou 2 skrutiek. Reťaz pritom nesmie vyklznuť z lišty. Dbajte pritom na to, aby kolik (obr. 3C/ pol. E) pasoval do otvoru vodiacej lišty (obr. 3D/pol. G). Rukou dotiahnite 2 matice a postupujte podľa návodu na nastavenie a napnutie v odseku NASTAVENIE NAPNUTIA REŤAZE.

5.3 nastavenie napnutia ret'aze

Správne napnutie pílovej reťaze je obzvlášť dôležité a musí sa kontrolovať pred spustením a počas všetkých piliacích prác. Ak si vyhradíte dostatok času na dôkladné nastavenie pílovej reťaze, môžete vykonávať lepšie rezy a predlžuje sa životnosť reťaze.

Pozor: Pri zaobchádzaní s s vysokou pevnosťou.

1. Držte špičku vodiacej lišty smerom nahor a otáčajte nastavovaciu skrutku (D) V SMERE HODINOVÝCH RUČIČIEK, aby ste zvýšili napnutie reťaze. Ked' otáčate skrutku proti smeru hodinovÝch ruČiČiek, napnutie reťaze sa uvoľňuje. Skontrolujte, či je reťaz založená celkom okolo vodiacej lišty. (obr. 5).
2. Po nastavení pevne dotiahnite upevňovacie matice lišty, pričom špička lišty smeruje stále nahor. Refaz je správne napnutá vtedy, keď tesne prilieha a zároveň je ju možné vytiahnuť pomocou ruky.

Upozornenie! Ak sa reťaz toči okolo vodiacej lišty t’ažko alebo ju blokuje, je napnutá príliš napevno. Vykonajte nasledovné malé nastavenia:

A. Uvol'nite upevňovacie matice lišty, až kým sa nedajú uvol'nit' prstom. Povoľujte napnutie pomalým otáčaním nastavovacej skrutky proti smeru hodinovÝch ruČičiek. Posúvajte reťaz po lište smerom dopredu a esno. Napnutie zvyšujte otáčaním nastavovacej skrutky V smere hodinovÝch ruČičiek.

B. Ked' je pilová reťaz správne napnutá, držte špičku lišty celkom hore a pevne dotiahnite upevňovacie matice lišty.

Upozornenie! Nová pílová reťaz sa roztiahne, preto sa musí znovu nastaviť asi po 5 rezoch. Je to u nových reťazí normálne a interval d'alších nastavení sa skracuje.

Upozornenie! Ak je pilová reťaz PRÍLIŠ VOLNÁ alebo PRÍLIŠ NAPNUTÁ, rýchlejšie sa opotrebuje hnacie koleso, vodiaca lišta, reťaz a ložisko kl'ukového hriadel'a. Na obrázku 6 je zobrazené správne napnutie A (studený stav) a napnutie B (zahriaty stav). Na obrázku C je zobrazená príliš volná reťaz.

5.4 MECHANICKY TEST brzdy retaze

Reťazová píla je vybavená reťazovou brzdou,
ktorá znižuje riziko poranenia spôsobené
nebezpečenstvom spätných úderov.
Brzda sa aktivuje, ked' sa vyvolá tlak na brzdovú
páku, pokial' napr. pri spätnom údere udrie na
páku ruka obsluhujúcej osoby. Pri aktivácii brzdy
sa reťaz náhle zastaví.

Nebezpečenstvo! Účelom brzdy reťaze je síce zmenšiť nebezpečenstvo poranenia spôsobené spätným úderom, avšak nemôže zabezpečit primeranú ochranu v prípade, ked' sa s pílou pracuje bezohl'adne. Skontrolujte brzdu reťaze pred každým použitím píly a pravidelne počas práce.

KONTROLA BRZDY REŽAZE

1. Brzda reťaze je ROZPOJENÁ (reťaz sa môže pohybovať), ked' je BRZDOVÁ páka za-tiaHnutá dozadu a zaaretovaná (obr. 7A).
2. Brzda reťaze je ZAPOJENÁ (reťaz je zaaretovaná), keď je brzdová páka zatiahnutá smerom dopredu a mechanizmus (obr. 7B/pol. A) je viditeľný. Reťazou by sa potom nemalo dať hýbať (obr. 7B).

Nebezpečenstvo! Brzdová páka by mala dať zaaretovať v obidvoch polohách. Ked’ citite silný odpor alebo sa páka nedá posunút, pílu nepoužívajte. Doručte ju za účelom opravy okamžite do profesionálneho zákaznickeho servisu.

5.5 PALIVO A OLEJ

PALIVO

Pre optimálne výsledky používajte normálne, bezolovnaté palivo zmiešané so špeciálnym 2-taktovým olejom.

SK

Palivová zmes

Zmiešajte palivo s 2-taktovým olejom v naklonenej nádobe. Zatraste nádobou, aby sa všetko dôkladne premiešalo.

Upozornenie! Pre tieto píly nikdy nepoužívajte čistý benzín. Motor sa týmto poškodí a Nikdy nepoužívajte palivovú zmes, ktorá bola skladovaná dlhšie ako 90 dní.

Upozornenie! Musí sa používať špeciálny 2-taktový olej pre vzduchom chladené motory v statočné mazanie poškodzuje motor a v tomto prípade strácate nárok na záruku pre motor.

Niektoré bežné benzíny sú miešané prímesami ako alkohol alebo zlúčeniny éteru, aby zodpovedali normám pre čisté emisie. Motor beží uspokojivo s každým druhom benzínu za účelom vlastného pohonu, tiež s benzínmi obohatenými kyslíkom. Používajte najlepšie bezolovnatý benzín normál.

Mazanie retaze a vodiacej lišty

Pri každom napíňaní palivovej nádrže benzínom sa musí doplnit' aj olejová nádrž reťaze. Odporúča sa používať bežne dostupný reťazový olej.

Kontroly pred naštartovaním motora

Nebezpečenstvo! Nikdy neštartujte alebo neobsluhujte pílu, ak nie je správne nasadená lišta a reťaz.

1. Naplňte palivovú nádrž (A) správnou palivo-vou zmesou (obr. 8).
2. Naplňte olejovú nádrž (B) reťazovým olejom (obr. 8).
3. Presvedčte sa o tom, že je pred naštartovaním motora uvol'nená brzda reťaze (C) (obr. 8)

Po naplnení reťazovej a olejovej nádrže potom rukou pevne zatvorte veká nádrží. Nepoužívajte k tomu žiadny nástroj.

6. Obsluha

Prístroj pred použitím skontrolujte, či nie je poškodený, a nepoužívajte ho v prípade, že sú na ňom poškodenia. Prístroj sa smie naštartovať len so zapnutou brzdou reťaze. Brzda reťaze je zapnutá, keď je brzdová páka zatlačená smerom dopredu a mechanizmus (obr. 7B/pol. A) je viditel’ný.

6.1 Zapnutie motora

1. Pre naštartovanie dajte vypínač zap/vyp (A) do polohy "Zap (I)" (obr. 9A).
2. Vytiahnite škrtiacu páčku (B) von (obr. 9B), až kým sa nezafi xuje.
3. 10-krát zatlačte tlačidlo (C) benzínového čerpadla (obr. 9C).
4. Položte pílu na pevnú, rovnú podložku. Pevne držte pílu tak, ako to je znázornené na obrázku. Rýchlo 2-krát potiahnite štartér. Dávajte pozor na bežiacu reťaz! (obr. 9D).
5. Zasuňte škrtiacu páčku (B) až na doraz dnu (obr. 9B).
6. Pevne uchopte pílu a rýchlo 4-krát potiahnite štartér. Motor by mal naštartovať (obr. 9D).
7. Zahrejte motor po dobu 10 sekúnd. Krátko stlačte plynovú páčku (D), motor prejde do „vol’nobehu“ (obr. 9E).

Ak motor nenaštartuje, zopakujte hore uvedené kroky, až kým sa motor nerozbehne na vol'nobeh.

Upozornenie! Štartovacie lanko vyťahujte vždy pomaly až po prvý odpor, a potom ho rýchlo vy-tiahnite na naštartovanie. Štartovacie lanko nen-echajte po úspešnom štarte odskočit spät.

6.2 OPAKOVANÉ naštartovanie ZAHRIATEHO motora

Upozornenie! Na zastavenie motora v núdzovom prípade aktivujte brzdu refaze a posuňte vypínač STOP smerom nadol.

6.4 VŠEOBECNÉ NÁVODY NA PÍLENIE

Nebezpečenstvo! Stínanie stromu nie je dovolené bez zaškolenia!

STÍNANIE

• Stínanie znamená odpílenie stromu. Malé stromy s priemerom od 15 do 18 cm sa zvyčajne odpília na jeden rez. Pri väčších stromoch sa musia použit vrubové rezy. Vrubové rezy určujú smer, ktorým strom spadne.
  Pred pílením by sa mala naplánovať a uvoľniť úniková cesta (A). Úniková cesta by mala prebiehať dozadu a diagonálne k zadnej strane očakávaného smeru padania, tak ako to je zobrazené na obr. 11.
• Pri stínaní stromu na svahu by sa mala obsluhujúca osoba refazovej pily zdržiavať na vzostupnej strane svahu, kedže strom po odpílení s najväčšou pravdepodobnosťou spadne alebo sa bude klízať dolu svahom.
• Smer padania (B) sa určí vrubovým rezom. Zohl'adnite pred rezanim usporiadanie väčších konárov a prirodzený sklon stromu, aby ste odhadli dráhu padania stromu (obr. 11).
• Nepíľte žiadny strom, ak fúka silný alebo premenlivý vietor alebo ak vzniká nebezpečenstvo poškodenia majetku. Obráťte sa na odborníka na stínanie stromov. Nepíľte žiadny strom, ktorý by mohol zasiahnuť vedenie a upovedomte príslušný úrad zodpovedný za vedenie skôr než začnete so stínaním.

Všeobecné smernice pre STÍNANIE stromov (obr. 12)

Zvyčajne pozostáva stínanie z dvoch základných rezov: Narezanie (C) a hlavný rez (D).

• Začnite s vrchným vrubovým rezom (C) na strane pádu stromu (E). Dbajte na to, aby ste spodný rez nenarezali príliš hlboko do kmeňa stromu. Vrub (C) by mal byť tak hlboký, aby vznikol bod ukotvenia (F) v dostatočnej šírke a sile. Vrub by mal byť dostatočne široký, aby sa dal pád stromu kontrolovať čo najpresnejšie.
• Nikdy nevstupujte pred strom, ktorý je narezaný. Hlavný rez (D) začnite viest z vrubovým rezom (C). Nikdy neprerežte kmeň stromu úplne. Ponechajte si vždy kotviaci bod. Bod ukotvenia F drži strom. Ked sa kmeň celkom

prereže, nemôžete viac kontrolovať smer padania. Zastrčte klin alebo páku do rezu skôr než sa strom stane nestabilným a začne sa hybať. Vodiaca lišta sa potom nemôže zakliniť v hlavnom reze, ked’ ste nesprávne odhadli smer pádu. Zabráňte prístup divákom do oblasti stínania stromu skôr než strom zvalíte.

• Skontrolujte pred vyhotovením koncového rezu, či sa nenachádzajú v spádovej oblasti diváci, zvieratá alebo prekážky.

HLAVNÝ REZ:

• Zabráňte zablokovaniu lišty alebo reťaze (B) v reze pomocou drevených alebo plastových klinov (A). Kliny zároveň kontrolujú padanie (obr. 13).
• Ak je priemer rezaného dreva väčší ako dĺžka lišty, urobte 2 rezy podľa obrázku (obr. 14).
• Ked' sa hlavný rez priblíži k bodu ukotvenia, strom začne padať. Hned' ako strom začne padať, vytiahnite pílu z este (obr. 11).

Odstránene konárov

• Konáre sa odstraňujú zo spadnutého stromu. Najskôr odstráněte nosné konáre (A), keď sa kmeň reže na dlžky (obr. 15). Konáre, ktoré sú napnuté, sa musia odrezať zospodu, aby sa reťazová píla nezasekla.
• Nikdy nerežte konáre stromu, pokial' stojíte na kmeni stromu.

NAREZANIE DLŽKY

- Narežte spadnutý kmeň stromu na požadovanú dĺžku. Dbajte na bezpečný postoj pri práci a postavte sa nad kmeň, ak pilite vo svahu. Kmeň by mal byť, ak je to možné podložený, aby odrezaný koniec neležal na zemi. Ked' sú podložené obidva konce kmeňa ae, urobte polovičný rez zvrchu cez kmeň a potom druhý rez zospodu smerom nahor. To zabráni zablokovaniu lišty a reťaze v kmeni. Dbajte na to, aby reťaz pri rezaní nezarezala do zeme, pretože týmto sa reťaz veľmi rýchlo otupí. Pri rezaní sa zdržiavajte vždy na vrchnej strane svahu.

1. Kmeň podložený po celej dížke: Režte zvrchu a dbajte na to, aby ste nerezali do zeme (obr. 16A).

2. Kmeň podložený na jednom konci: Narežte najskôr 1/3 priemeru kmeňa zospodu smerom nahor, aby ste zabránili naštiepeniu. Potom režte zvrchu až na prvý rez, aby ste sa vyhli zablokovaniu (obr. 16B).

3. Kmeň podložený na obidvoch koncoch: Narežte najskôr 1/3 priemeru kmeňa zvrchu

SK

smerom nadol, aby ste zabránili naštiepeniu. Potom režte zospodu až na prvý rez, aby ste sa vyhli zablokovaniu (obr. 16C).

- Najlepšia metóda na narezanie dlžky kmeňa stromu je pomocou kozy na rezanie dreva. Ak to nie je možné, mal by sa kmeň nadvihnúť apečne podoprený.

REZANIE DLŽKY NA KOZE NA REZANIE DREVA (obr. 17)

Pre vašu bezpečnosť a na ul'ahčenie píliacich prác sa vyžaduje správna poloha pre vertikálny rez dlžky.

7. Čistenie, údržba, skladovanie a objednanie náhradných dielov

Predvšetkýmičistiacimi a údržbovými prácami vytiahnite koncovku zapaľovacej sviečky.

7.1 Čiščenje

Výstraha! Všetky údržbové práce na reťazovej píle, okrem bodov uvedených v tomto návode na údržbu, smie vykonávať len autorizovaný zákaznícky servis.

7.2.1 PREVÁDZKOVÝ TEST brzdy reťaze

Pravidelne kontrolujte, či brzda reťaze správne funguje.

Brzdu reťaze testujte pred prvým rezom, po viacnásobnom rezaní a v každom prípade po údržbárskych prácach na brzde reťaze.

Brzdu REŠAŽE testujte nasledovne (obr.10):

1. Položte pílu na čistú, pevnú a rovnú podložku.
2. Naštartujte motor.
3. Uchopte zadnú rukoväť (A) pravou rukou.
4. l'avou rukou pevne držte prednú rukovát' (B) [nie brzdovú páku reťaze (C)].
5. Stlačte plynovú páku na 1/3 rýchlosti a potom okamžite aktivujte pomocou palca l'avej ruky brzdovú páku reťaze (C).

Výstraha! Aktivujte brzdu reťaze pomaly a opatrne. Píla sa nesmie ničoho dotýkať; píla nesmie visieť smerom nadol.

1. Reťaz by mala okamžite zastaviť. Ihned' po- tom pustite plynovú páku.

Výstraha! Ked' sa reťaz nezastaví, vypnite motor ao zákazníckeho servisu.

1. Ak brzda reťaze funguje správne, vypnite motor a prepnite brzdu reťaze opät do polohy ROZPOJENÁ.

Upozornenie! Nikdy neprevádzkujte pílu bez vzduchového fi ltra. Prach a nom stave! Vzduchový filter by sa mal vyčistiť resp. vymeníť každých 20 prevádzkových hodín.

Čistenie vzduchového fi ltra (obr. 18)

1. Odoberte vrchný kryt (A), pričom vyberte upevňovacie skrutky na kryte. Kryt sa potom dá odobrat' (obr. 18A).
2. Vyberte vzduchový filter (B) zo vzduchovej komory (obr. 18B).
3. Vyčistite vzduchový filter. Umyte filter v čistej, teplej mydlovej vode. Nechajte ho na vzduchu úplne vysušit.

Upozornenie! Odporúča sa mať na sklade náhradný fi liter.

1. Vzduchový filter znovu nasad'te. Nasad'te kryt motora / vzduchového fi Itra. Dbajte na to, aby kryt zapadol presne na svoje miesto. Dotiah-nite upevňovacie skrutky krytu.

SK

7.2.3 PALIVOVÝ FILTER

Upozornenie! Neprevádzkujte pílu vch hodinách sa musí palivový filter vyčistiť alebo v prípade poškodenia vymeníť za nový. Pred výmenou filtra úplne vyprázdnite palivovú nádrž.

Upozornenie! Na udržanie vysokej výkonnosti motora musí byť zapaľovacia sviečka čistá a musí mať správny odstup elektród (0,6 mm). Zapaľovacia sviečka by sa mala vyčistiť resp. vymeníť každých 20 prevádzkových hodín.

1. Vypínač zap/vyp dajte do polohy "Stop (0)".

2. Odoberte vrchný kryt (A), pričom najskôr odstráňte upevňovaciu skrutku (B) krytu. Kryt sa potom dá odobrať (obr. 18A).

3. Odoberte vzduchový fi lter (obr. 18B/pol. C).

4. Vytiahnite zapal'ovací kábel (A) zo zapal'ovacej sviečky (B) tahaním a súčasným otáčaním (obr. 18B).

5. Odoberte zapaľovaciu sviečku pomocou sviečkového klúča. NEPOUŽÍVAJTE žiadny iný nástroj.

6. Vyčistite zapal'ovaciu sviečku medenou drôtenou kefkou alebo ju vymeňte za novú.

7.2.5 Nastavenie karburátora

Karburátor bol nastavený výrobcom na optimálny výkon. V prípade potreby dodatočných nastavení, odneste pílu do autorizovaného zákazníckeho servisu.

7.2.6 Údržba vodiacej lišty

Vyžaduje sa pravidelné mazanie vodiacej lišty (vodiacej lišty reťaze a ozubenej reťaze). Dostatočná údržba vodiacej lišty ako je vysvetlené v nasledovnom odseku je dôležitá, aby vaša píla mohla dosahovať optimálny výkon.

Upozornenie! Ozubenie novej píly je namaza-né vopred výrobcom. Ked' nebudete ozubenie olejovať ako je predpísané, znižuje sa ostrošť zubov a tým aj výkon a zároveň strácate nárok na záruku.

NÁSTROJE NA OLEJOVANIE:

Striekačka na olej (voliteľné) sa odporúča na nanášanie oleja na ozubenie vodiacej lišty. Striekačka na olej má špičku ihly, ktorá je potrebná na nanášanie oleja na ozubenú špičku.

Ozubenie by sa malo olejovať po 10 hodinovej prevádzke alebo jedenkrát týždenne, podľa toho, k čomu dochádza skôr. Pred mazaním musíte ozubenie vodiacej lišty dôkladne vyčistíť.

Upozornenie! Pri mazaní ozubenia vodiacej lišty nie je potrebné odobrať pílovú reťaz. Mazanie sa môže vykonávať počas práce pri vypnutom motore.

Pozor: Pri zaobchádzaní s lištou alebo reťazou používajte vždy ochranné rukavice s vysokou pevnostou.

1. Vypínač zap/vyp dajte do polohy "Stop (0)".
2. Vyčistite ozubenie vodiacej lišty.
3. Zastrčte špičku ihly olejovej striekačky (volitel'né) do mazacieho otvoru a vstreknite dovnútra olej tak, aby sa objavil na vonkajšej strane ozubenia (obr. 20).
4. Otočte pílovú reťaz rukou. Opakujte mazanie, pokým nie je naolejované celé ozubenie.

Väčšine problémov s vodiacou lištou je možné predíst, ak sa reťazová píla správne udržiava. Nedostatočne namazaná olejová lišta a prevádzka píly s príliŠ napnutou reťazou môžu viest k rýchlemu opotrebovaniu lišty. Na zmenšenie opotrebovania lišty sa odporúčajú nasledovné kroky na údržbu vodiacej lišty.

Olejové otvory na lište by sa mali čistit, aby sa zabezpečilo správne mazanie lišty a retaze počas prevádzky.

Upozornenie! Stav olejových otvorov sa dá l'ahko skontrolovať. Ked sú otvory čisté, z refaze začne po niekolýkých sekundách od naštartovania pily striekat' olej. Píla je vybavená automatickým olejnicovým systémom.

Reťazová píla je vybavená automatickým olejovým systémom s ozubeným prevodom. Systém automaticky zabezpečuje správne množstvo oleja pre lištu a reťaz. Hned’ ako sa zrýchli motor, aj olej tečie rýchlejšie k lištovej platni.

Mazanie reťaze je optimálne nastavené výrobcom. V prípade potreby dodatočného nastavenia odneste pílu do autorizovaného zákazníckého servisu.

Na spodnej strane reťazovej píly sa nachádza nastavovacia skrutka pre mazanie reťaze (obr. 26/ pol. A). Otočenie dol'ava znižuje mazanie reťaze a otočenie doprava zvyšuje mazanie reťaze.

Na skontrolovanie mazania reťaze podržte reťazovú pílu s reťazou nad listom papiera a na niekoľko sekúnd pridajte na plný plyn. Na papieri tak môžete skontrolovať príslušné nastavené množstvo oleja.

7.2.7 Údržba retaze

OSTRENIE RETAZE:

Na ostrenie reťaze sú potrebné špeciálne nástroje, ktoré zaručia, aby sa nože naostrili v správnom uhle a v správnej hĺbke. Pre neskúseného užívatel’a reťazovej píly odporúčame, aby pílovú reťaz nechal naostrit’ u odborníka v príslušnom zákazníckom servise na mieste. Ak si trúfate na naostrenie vašej pilovej reťaze, špeciálne nástroje ziskate v profesionálnom zákazníckom servise.

Ostrite reťaz s použitím ochranných rukavíc a pomocou okrúhleho pilníka, ∅ 4,8 mm.

Špičky prebrusujte pohybom smerom von (obr. 23) a dodržiavajte hodnoty podl’a obr. 22.

Po naostrení musia byt všetky rezacie články rovnako široké a dlhé.

Upozornenie! Ostrá reťaz vytvára dobre tvarované piliny. Ak reťaz vytvára pilinovú múčku, musí byť naostrená.

Po 3-4-násobnom ostrení britov musíte skontrolovať výšku obmedzovača hlbky a v prípa-de potreby ho pomocou plochého pilníka posuňte hlbšie a potom prednú hranu zaoblite (obr. 22).

NAPNUTIE retaze:

Kontrolujte často napnutie reťaze ažné, aby reťaz priliehala tesne na lištu, avšak bola dostatočne volná, aby sa dala vytiahnuť rukou. (pozri k tomu tiež bod 5.3)

ZABEHNUTIE novej pílovej reťaze:

Nová refaz a lišta sa musia nastavit po menej ako 5 rezoch. Je to normálne počas zábehu a odstupy medzi d'alšími nastaveniami sa postupne zvyšujú.

Upozornenie! V žiadnom prípade neodstráňte viac ako 3 články z reťazového oblúku. Ozubenie by inak mohlo byť poškodené.

SK

MAZANIE RETAZE

Vždy sa presvedčite o tom, že správne funguje automatický systém olejovania. Dbajte na to, aby bola olejová nádrž vždy naplnená olejom pre reťaze, lišty a ozubenie. Lišta a reťaz musia byť počas piliacich prác vždy dostatočne naolejované, aby sa zamedzilo treniu s vodiacou lištou. Lišta a reťaz nesmú nikdy ostať bez oleja. Ak prevádzkujete pílu nasucho alebo s príliš malým množstvom oleja, znižuje sa rezný výkon, životnosť pílovej reťaze sa skracuje, reťaz sa rýchlo otpí a ymení alebo sfarbení lišty.

7.3 Skladovanie

Upozornenie! Nikdy neodkladajte reťazovú pílu na dobu dlhšiu ako 30 dní bez toho, aby ste vykonali nasledovné kroky.

ULOŽENIE Retazovej píly

Ked' odkladáte reťazovú pílu na dobu dlhšiu ako 30 dní, musí byť na to vopred pripravená. V opačnom prípade sa odparí zvyšné palivo, ktoré sa nachádza v karburátore a zanechá na dne gumovitú usadeninu. To by mohlo st’ažiť naštartovanie a spôsobít nákladné opravné práce.

1. Pomaly otvorte uzáver palivovej nádrže, aby ste vypustili prípadný tlak v nádrži. Vyprázdnite opatrne nádrž.
2. Naštartujte motor a nechajte ho bežať tak dlho, kým sa píla sama nezastaví, aby sa spotrebovalo palivo z karburátora.
3. Nechajte motor vychladnút (cca 5 minút).
4. Odoberte zapaľovaciu sviečku pomocou sviečkového klúča (7.2.4).
5. Pridajte 1 čajovú lyžičku čistého 2-taktového oleja do spal'ovacej komory. Vytiahnite niekol'ko krát pomaly štartovacie lanko, aby sa premazali olejom vnútorné komponenty. Znovu nasad'te zapal'ovaciu sviečku (obr. 25).

Upozornenie! Pílu odkladajte na suchom mieste a v dostatočnej vzdialenosti od možných zápalných zdrojov, napr. pecí, plynových kotlov na ohrev teplej vody, plynových sušičiek a pod.

Opätovné uvedenie píly do prevádzky

1. Odoberte zapal'ovaciu sviečku (7.2.4).
2. Potiahnite prudko štartovacie lanko, aby sa odstránil prebytočný olej zo spal'ovacej komory.
3. Vyčistite zapal'ovaciu sviečku a dbajte na správny odstup elektród na zapal'ovacej sviečke alebo zapal'ovaciu sviečku vymeňte za novú so správnym odstupom elektród.
4. Pripravte pílu na prevádzku.
5. Naplňte palivovú nádrž správnou zmesou paliva a oleja. Pozri odsek Palivo a olej.

7.4 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:

• Typprístroja
  • Výrobnéčíslo prístroja
  • Identifikačné číslo prístroja
• Číslo potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

Problém Mo žná p rí čina Náprava
Motornenaštartuje alebo po naštartovaní nebeží d'alej.	- Nesprávny štartovací priebeh.- Nesprávne nastavenie karburátorovej zmesi.- Zanesená zapal'ovacia sviečka.- Upchaný palivový fi liter.	- Dodržiavajte pokyny uvedené v návode.- Karburátor nechajte nastaviť autorizovanému zákazníckemu servisu.- Zapal'ovaciu sviečku vyčistiť / nastaviť alebo vymeniť.- Vymeňte palivový filter.
Motor štartuje ale nebeží na plný výkon.	- Nesprávna pozícia páky na sýtiči.- Znečistený vzduchový filter-Nesprávnenastaveniekarburátorovej zmesi.	-Presuňte páku na PREVÁDZKU.- Vybrať filter, vyčistiť ho a znovu založiť.-Karburátornechajtenastaviť autorizovanému zákazníckemu servisu.
Motorvynecháva-Nesprávnenastaveniekarburátorovej zmesi.		- Karburátor nechajte nastaviť autorizovanému zákazníckemu servisu.
Žiadny výkon pri zaťažení	-Nesprávnenastavenázapaľovacia sviečka.	- Zapal'ovaciu sviečku vyčistiť / nastaviť alebo vymeniť.
Motorbežítrhavo-Nesprávnenastaveniekarburátorovej zmesi.		-Karburátornechajtenastaviť autorizovanému zákazníckemu servisu.
Nadmerné dymenie - Nesprávna zmes paliva. - Použite správnu palivovú zmes (po-mer 40:1).
Žiadny výkon pri zaťažení	-Reťaz je tupá- Reťaz je voľná	- Reťaz nabrúsiť alebo založiť novú reťaz- Napnúť reťaz
Motorzhasína	-Prázdnabenzínovánádrž- Palivový fi liter v nádrži je nesprávne umiestnený	-Naplniť benzínovú nádrž- Benzínovú nádrž kompletne naplniť alebo inak umiestniť palivový fi liter v nádrži
Nedostatočné ma-zanie reťaze (lišta a reťaz sa prehrie-vajú)	- Prázdna nádrž na reťazový olej- Priepuste oleja založené	- Naplniť nádrž na reťazový olej- Vyčistiť olejový otvor v lište (obr. 2/pol. A)Vyčistiť drážku lišty

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Priklad
Diely podliehajúce opotrebeniu*	Lišta, sviečka, vzduchový filter, benzínový filter
Spotrebný materiál / spotrebné diely* Pílová reťaz
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

SK

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na prístroji, ktoré sú preukázatel'ne spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia je obmedzené na odstránenie týchto nedostatkov na prístroji resp. výmenu prístroja.

Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

1. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sietové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivostou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

1. Doba záruky je 60 mesiacov a začina plynút od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku.

Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

1. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

HU

Tartalomjegyzék
