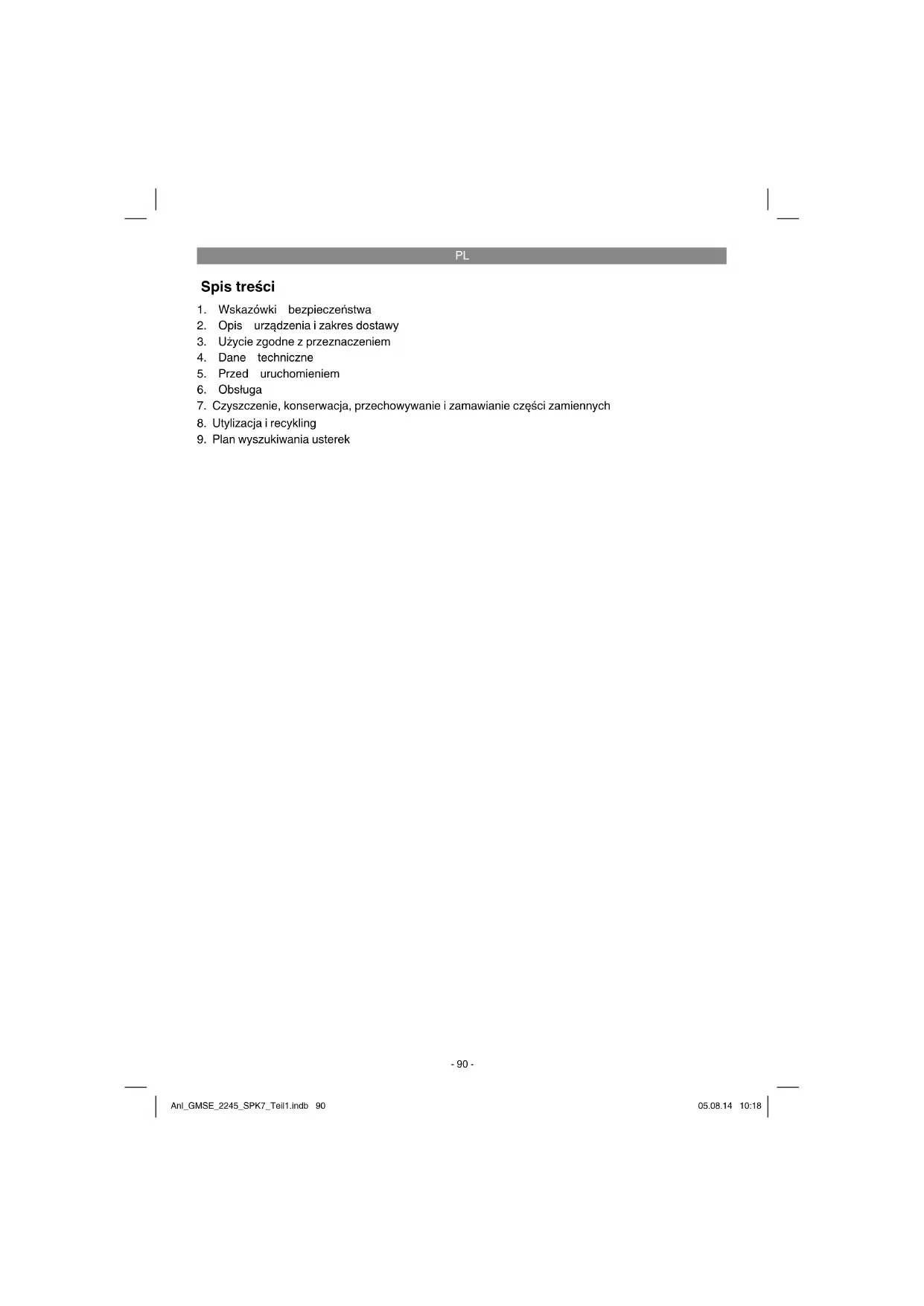

INSTRUKCJA OBSŁUGI GMSE 2245 Gardol

1. Wskazówki bezpieczeństwa

2. Opis urządzenia i zakres dostawy

3. Użycie zgodne z przeznaczeniem

5. Przed uruchomieniem

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

8. Utylizacja i recykling

9. Plan wyszukiwania usterek

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

3. Śruba napinania łańcucha

4. Zderzak oporowy zębaty

5. Dźwignia hamulca łańcucha / przednia

9. Pokrywa fi ltra powietrza

10. Włącznik/wyłącznik

11. Blokada dźwigni gazu

12. Korek zbiornika oleju

13. Obudowa wentylatora

14. Korek zbiornika paliwa

16. Pokrywa szyny prowadzącej

17. Dźwignia przepustnicy (regulacja gaźnika)

18. Nakrętki do mocowania szyny

20. Chwytak łańcucha

Funkcje zabezpieczające (rys. 1)

2 ŁAŃCUCH O NIEWIELKIEJ SILE ODBICIA

poza pomocą specjalnie zaprojektowanych zabezpieczeń pozwala zmniejszyć siły odbi- cia i lepiej je zamortyzować.

5 DŹWIGNIA HAMULCA ŁAŃCUCHA

/ OSŁONA RĄK chroni lewą rękę obsługującego urządzenie przed ześlizgnięciem się z przedniego uchwytu po- dczas pracy urządzenia. 5 HAMULEC ŁAŃCUCHA pełni funkcję zabez- pieczenia przed obrażeniami na skutek odbić, gdyż zatrzymuje pracujący łańcuch piły w ciągu kilku milisekund. Jest on uruchamiany przez DŹWIGNIĘ HAMULCA ŁAŃCUCHA. 10 WŁĄCZNIK/WYŁĄCZNIK wyłącza natychmi- ast silnik po jego wyłączeniu. Przycisk Stop musi być w pozycji ON, aby można było (po- nownie) uruchomić silnik. 11 BLOKADA DŹWIGNI GAZU zapobiega przy- padkowemu przyspieszeniu silnika. Dźwignia gazu może zostać wciśnięta tylko wtedy, gdy blokada dźwigni gazu jest wciśnięta. 20 CHWYTAK ŁAŃCUCHA zmniejsza ryzyko obrażeń w razie zerwania lub ześlizgnięcia się łańcucha przy uruchomionym silniku. Chwytak łańcucha przechwytuje poruszający się w niekontrolowany sposób łańcuch. Wskazówka! Należy zapoznać się z piłą i jej częściami.

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Anl_GMSE_2245_SPK7_Teil1.indb 91Anl_GMSE_2245_SPK7_Teil1.indb 91 05.08.14 10:1805.08.14 10:18PL

Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Instrukcją oryginalną

Wskazówki bezpieczeństwa

3. Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest wyłącznie do cięcia drewna. Ścinanie drzew może być przep- rowadzane wyłącznie przez osoby posiadające odpowiednie kwalifi kacje. Producent nie ponosi odpowiedzialności za szkody wynikające z zas- tosowania niezgodnego z przeznaczeniem lub nieprawidłową obsługę. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Pojemność skokowa silnika ................... 49,3 cm

Maksymalna moc silnika ......................... 2,2 kW Długość cięcia ...........................................44 cm Długość miecza ............................... 18“ (45 cm) Podziałka łańcucha ...............(0,325“), 8,255 mm Grubość łańcucha ...................(0,058“), 1,47 mm Prędkość obrotowa biegu jałowego .....................3000 ± 300 obr./min Maksymalna liczba obrotów z zamontowanymi narzędziami ....11000 obr./min Prędkość łańcucha maks. .......................21,2 m/s Pojemność zbiornika paliwa .................... 550 cm

Pojemność zbiornika oleju ..................... 260 cm

Funkcja antywibracyjna ...................................tak Uzębienie koła łańcuchowego .....................7 zębów x 8,255 mm Hamulec łańcucha ..........................................tak Sprzęgło .........................................................tak Automatyczne smarowanie łańcucha ..............tak Łańcuch o niewielkiej sile odbicia ...................tak Waga netto bez łańcucha i szyny prowadzącej ...................................5,4 kg Waga netto (na sucho) ...............................6,7 kg Zużycie paliwa (specyfi czne) ............ 560 g/kWh Poziom ciśnienia akustycznego L

.................................... 2,5 dB(A) Zmierzony poziom mocy akustycznej L

................................... 2,5 dB(A) Gwarantowany poziom mocy akustycznej L

(przedni uchwyt) ....... maks. 6,6 m/s

5. Przed uruchomieniem

Niebezpieczeństwo: Włączyć silnik dopiero po zakończeniu montażu piły. Ostrożnie! W czasie wszelkich prac związanych z łańcuchem należy zawsze nosić rękawice ochronne.

5.1 Zakładanie szyny prowadzącej

Aby zarówno szyna jak i łańcuch były smarowa- ne olejem, UŻYWAĆ TYLKO ORYGINALNEJ SZYNY. Otwór smarowy (rys. 2 / poz. A) musi być wolny od zabrudzeń i osadów.

1. Upewnić się, że dźwignia hamulca łańcucha

jest ustawiona w pozycji ZWOLNIENIA (rys. 3A).

2. Usunąć obie nakrętki do mocowania szyny

(B). Zdjąć pokrywę (rys. 3B).

3. Przekręcić śrubę regulującą (D) W KIE-

RUNKU PRZECIWNYM DO RUCHU

WSKAZÓWEK ZEGARA, aż TRZPIEŃ (E) (wystająca ko ńcówka) znajdzie się na końcu odcinka przesuwu w kierunku walca sprzęgła Anl_GMSE_2245_SPK7_Teil1.indb 92Anl_GMSE_2245_SPK7_Teil1.indb 92 05.08.14 10:1805.08.14 10:18PL

i koła zębatego (rys. 3B/3C).

4. Położyć karbowany koniec szyny

prowadzącej na bolcach szyny (F). Ustawić szynę tak, aby TRZPIEŃ pasował do otworu (G) w szynie prowadzącej (rys. 3C/3D)

5.2 Zakładanie łańcucha

1. Rozłożyć łańcuch w formie pętli, przy czym

ostrza (A) powinny być ustawione wokół pętli W KIERUNKU WSKAZÓWEK ZEGARA (rys. 4A).

2. Przełożyć łańcuch wokół koła zębatego (B)

za sprzęgłem (C). Należy zwrócić uwagę na to, aby ogniwa łańcucha zostały włożone pomiędzy zęby (rys. 4B).

3. Umieścić ogniwa napędowe w rowku (D) i

wokół końca szyny (rys. 4 B). Wskazówka: W dolnej części szyny łańcuch może lekko zwisać. Jest to normalne zjawisko.

4. Pociągnąć szynę prowadzącą do przodu, aż

łańcuch będzie ściśle przylegał. Upewnić się, że wszystkie ogniwa napędowe znajdują się w rowku szyny.

5. Założyć osłonę sprzęgła i zamocować ją

przy pomocy dwóch śrub. Uważać, aby łańcuch nie zsunął się z szyny. Upewnić się, że sztyft (rys. 3C/ poz. E) trafi do otworu w szynie prowadzącej (rys. 3D/poz. G). Ręcznie dokręcić 2 nakrętki, a następnie wyregulować naciąg zgodnie ze wskazówkami w rozdziale REGULACJA NACIĄGU ŁAŃCUCHA.

5.3 Regulacja naciągu łańcucha

Poprawny naciąg łańcucha jest bardzo ważny i musi zostać sprawdzony przed każdym uru- chomieniem piły oraz podczas wszelkich prac z użyciem piły. Jeśli poświeci się czas na prawidłowe wyregulo- wanie łańcucha, będzie można uzyskać lepsze wyniki cięcia i wydłużyć okres użytkowania łańcucha. Ostrożnie! W czasie wszelkich prac związanych z łańcuchem i podczas jego regulacji należy zawsze nosić mocne rękawice ochronne.

1. Trzymać koniec szyny prowadzącej ku górze i

przekręcić śrubę regulacyjną (D) W KIERUN-

KU ZGODNYM Z RUCHEM WSKAZÓWEK

ZEGARA, aby zwiększyć naciąg łańcucha. Przekręcając śrubę W KIERUNKU PRZE- CIWNYM DO RUCHU WSKAZÓWEK obniża się naciąg łańcucha. Sprawdzić, czy łańcuch ściśle przylega do szyny prowadzącej (rys. 5).

2. Po wyregulowaniu, gdy koniec szyny jest

nadal skierowany ku górze, przykręcić mocno nakrętki mocujące szyny. Łańcuch jest naprężony prawidłowo, jeśli przylega ściśle do szyny i da się przeciągnąć na całej długości ręką. Wskazówka: Jeżeli łańcuch można poruszać wokół szyny prowadzącej tylko z trudnością lub gdy łańcuch się blokuje, naciąg łańcucha jest za wysoki. Wykonać następujące drobne ustawienia: A. Odkręcić nakrętki mocujące szynę, aż dadzą się przekręcać palcami. Obniżyć naciąg przekręcając powoli śrubę regulującą W

KIERUNKU PRZECIWNYM DO RUCHU WS-

KAZÓWEK ZEGARA. Przeciągnąć łańcuch w szynie tam i z powrotem. Powtarzać te czynności, aż łańcuch będzie mógł się poruszać bez oporu i jednocześnie będzie ściśle przylegał. Aby zwiększyć naciąg przekręcić śrubę regulacyjną W KIERUNKU

ZGODNYM Z RUCHEM WSKAZÓWEK ZE-

GARA. B. Gdy łańcuch będzie prawidłowo naciągnięty, dokręcić mocno nakrętki mocujące szyny przytrzymując jednocześnie koniec szyny ku górze. Wskazówka: Nowy łańcuch wydłuża się, dlatego należy go ponownie wyregulować po wykonaniu ok. 5 cięć. Jest to normalne zjawisko w przypadku nowych łańcuchów i kolejne regulacje konieczne są z czasem coraz rzadziej. Wskazówka: Jeśli łańcuch jest ZA SŁABO lub ZA MOCNO naciągnięty, wówczas następuje szybsze zużycie koła napędowego, szyny prowadzącej, łańcucha i łożyska wału korbowego. Na rys. 6 pokazano prawidłowy naciąg A (zimny stan) i naciąg B (rozgrzany stan). Na rys. C po- kazano łańcuch o zbyt niskim naciągu.

5.4 Mechaniczna kontrola hamulca łańcucha

Piła łańcuchowa wyposażona jest w hamulec łańcucha, który służy ograniczeniu obrażeń na skutek ewentualnego odbicia. Hamulec uruchamia się w przypadku nacisku na dźwignię hamulca, gdy np. przy odbiciu dłoń osoby obsługującej piłę uderzy o dźwignię. Uruchomi- enie hamulca powoduje gwałtowne zatrzymanie łańcucha. Niebezpieczeństwo: Hamulec łańcucha ma wprawdzie za zadanie zmniejszenie ryzyka obrażeń na skutek odbicia, jednak nie może Anl_GMSE_2245_SPK7_Teil1.indb 93Anl_GMSE_2245_SPK7_Teil1.indb 93 05.08.14 10:1805.08.14 10:18PL

on zapewnić odpowiedniej ochrony w razie nieostrożnej pracy. Przed każdym użyciem piły i regularnie w trakcie pracy sprawdzać hamulec łańcucha. Kontrola hamulca łańcucha

1. Hamulec łańcucha jest ZWOLNIONY

(łańcuch może się poruszać), jeśli DŹWIGNIA HAMULCA JEST ODCIĄGNIĘTA DO TYŁU I ZABLOKOWANA (rys. 7A).

2. Hamulec łańcucha jest ZACIĄGNIĘTY

(łańcuch jest zablokowany), jeżeli dźwignia hamulca przesunięta jest do przodu i me- chanizm (rys. 7B / poz. A) jest widoczny. W tym ustawieniu nie powinno być możliwe poruszyć łańcuch (rys. 7B). Niebezpieczeństwo: W obydwu przypadkach dźwignia hamulca powinna być zablokowana w danym położeniu. W razie silnego oporu lub gdy przesunięcie dźwigni jest niemożliwe, nie używać piły. Oddać urządzenie do naprawy do autoryzo- wanego serwisu.

Paliwo Dla uzyskania optymalnych wyników pracy należy używać zwykłej bezołowiowej benzyny wymieszanej ze specjalnym olejem do silników 2-suwowych. Mieszanka paliwa Wymieszać paliwo z olejem do silników 2-su- wowych w odpowiednim pojemniku. Potrząsnąć pojemnikiem w celu dokładnego wymieszania składników. Wskazówka: Dla tej piły nigdy nie stosować czystej benzyny. Spowodowałoby to uszkodze- nie silnika i utratę gwarancji na urządzenie. Nie używać mieszanki paliwa składowanej przez dłużej niż 90 dni. Wskazówka: Należy używać oleju do chłodzonych powietrzem silników 2-suwowych, wymieszanego w proporcji 40:1. Nie wolno stosować produktów olejowych do silników 2-su- wowych o proporcji mieszania 100:1. Niedosta- teczna ilość oleju powoduje uszkodzenie silnika i utratę gwarancji na silnik. Mieszanka benzyny i oleju 40:1 Tylko olej Zalecane paliwa Stosowana powszechnie benzyna zawiera do- mieszki związków alkoholi lub eterów, co ma na celu spełnienie norm odnośnie czystości spalin. Silnik pracuje w sposób zadowalający ze wszys- tkimi rodzajami benzyny do napędu własnego, również z benzynami zawierającymi tlen. Zaleca się używać zwykłej benzyny bezołowiowej. Oliwienie łańcucha i szyny prowadzącej Za każdym razem, gdy napełnia się zbiornik paliwa, należy również napełnić zbiornik oleju do smarowania łańcucha. Zalecane jest stosowanie dostępnego w sprzedaży oleju do smarowania łańcucha. Kontrola przed uruchomieniem silnika Niebezpieczeństwo: Nigdy nie uruchamiać lub nie obsługiwać piły, jeśli szyna lub łańcuch nie są zamontowane prawidłowo.

ć zbiornik paliwa (A) odpowiednią mieszanką paliwa (rys. 8).

2. Napełnić zbiornik oleju (B) odpowiednim ole-

jem do smarowania łańcucha (rys. 8).

3. Upewnić się przed uruchomieniem silnika, że

hamulec łańcucha (C) jest zwolniony (rys. 8). Po napełnieniu zbiornika łańcucha i zbiornika z olejem należy ręcznie przykręcić pokrywę zbiorni- ka. Nie używać przy tym żadnych narzędzi. Anl_GMSE_2245_SPK7_Teil1.indb 94Anl_GMSE_2245_SPK7_Teil1.indb 94 05.08.14 10:1805.08.14 10:18PL

Przed użyciem urządzenia należy sprawdzić, czy nie zostało ono uszkodzone. Nie uruchamiać urządzenia, jeżeli stwierdzono szkody. Przed uru- chomieniem urządzenia należy zawsze włączyć hamulec łańcucha. Hamulec łańcucha jest włączony, jeżeli dźwignia hamulca przesunięta jest do przodu i mechanizm (rys. 7B / poz. A) jest widoczny.

6.1 Uruchomienie silnika

1. W celu uruchomienia silnika ustawić

włącznik/wyłącznik (A) w pozycji „ON (I)” (rys. 9A).

2. Wyciągnąć dźwignię przepustnicy (B) tak da-

leko (rys. 9B), aż się zablokuje.

3. 10 razy nacisnąć przycisk (C) pompy benzy-

4. Położyć piłę na twardej, płaskiej powierzchni.

Piłę mocno przytrzymać stopą jak przedstawi- ono na rysunku. 2-krotnie szybko pociągnąć rozrusznik. Uważa ć na poruszający się łańcuch! (rys. 9D).

5. Wsunąć do oporu dźwignię przepustnicy (B)

6. Mocno trzymać piłę i 4-krotnie szybko

pociągnąć rozrusznik. Silnik powinien się uruchomić (rys. 9D).

7. Silnik powinien pracować przez 10 sekund,

aby się rozgrzał. Następnie krótko przycisnąć dźwignię gazu (D): silnik przechodzi na bieg jałowy (rys. 9E). Jeśli silnik nie uruchomi się, należy powtórzyć wymienione powyżej czynności, aż silnik będzie pracować na biegu jałowym. Wskazówka: Cięgno wyciągać zawsze powoli, aż do wyczucia pierwszego oporu i następnie szybko pociągnąć za cięgno w celu uruchomienia silnika. Po uruchomieniu nie puszczać z dłoni cięgna, ponieważ mogłoby cofnąć się w niekont- rolowany sposób.

6.2 Ponowne uruchomienie rozgrzanego

1. Upewnić się, czy włącznik/wyłącznik jest us-

tawiony na pozycji „ON (I)”.

2. Pociągnąć cięgno nie więcej niż 6 razy. Silnik

powinien się uruchomić.

6.3 Zatrzymanie silnika

1. Puścić dźwignię gazu i odczekać, aż silnik

zacznie pracować na biegu jałowym.

2. Ustawić włącznik/ wyłącznik na pozycji „Stop

(0)”, aby zatrzymać silnik. Wskazówka: W celu awaryjnego zatrzymania silnika, uruchomić hamulec łańcucha i ustawić włącznik/wyłącznik w pozycji „Stop (0)”.

6.4 Ogólne instrukcje odnośnie cięcia

Niebezpieczeństwo: Zabrania się ścinania drzew przez osoby nieposiadające odpowiednich kwalifi kacji. Ścinka

Ścinka polega na ścięciu całego drzewa. Niewielkie drzewa o średnicy 15-18 cm zazwyczaj ścina się jednym cięciem. W przy- padku dużych drzew należy stosować rzazy podcinające. Rzazy podcinające określają kierunek obalania drzewa.

Przed ścięciem drzewa należy zaplanować i opróżnić ścieżkę oddalania się z obszaru zagrożenia (A). Ścieżka oddalania się z obs- zaru zagrożenia powinna przebiegać do tyłu i na ukos do tyłu w stosunku oczekiwanego kierunku upadania drzewa, tak jak pokazano na rys. 11.

Podczas ścinki drzewa na zboczu osoba obsługująca piłę powinna przebywać po stronie zbocza powyżej drzewa, ponieważ po ścięciu drzewo najprawdopodobniej stoczy się lub ześlizgnie po zboczu.

Kierunek upadku drzewa (B) ustalany jest przez rzaz podcinający. Przed cięciem należy oszacować kierunek upadku drzewa z uwzględnieniem naturalnego pochylenia drzewa i rozmieszczenia większych gałęzi (rys. 11).

Nie ścinać drzew przy silnym lub zmiennym wietrze lub gdy istnieje niebezpieczeństwo wyrządzenia szkód materialnych. Należy zasięgnąć porady u specjalisty od ścinki drzew. Nie ścinać żadnego drzewa, które mogłoby trafić na linię przewodów. W razie wątpliwości przed ścięciem drzewa należy zawiadomić urząd, któremu podlega dana linia przewodów. Ogólne zasady odnośnie ścinki drzew (rys. 12) Zazwyczaj ścinanie drzew wykonuje się przez 2 podstawowe cięcia: Rzazy podcinające (C) i rzaz ścinający (D).

Najpierw wykonać położony wyżej rzaz podcinający (C) po stronie upadku drzewa Anl_GMSE_2245_SPK7_Teil1.indb 95Anl_GMSE_2245_SPK7_Teil1.indb 95 05.08.14 10:1805.08.14 10:18PL

(E). Zwrócić przy tym uwagę, aby dolne nacięcie w pniu nie było zbyt głębokie. Rzaz podcinający (C) powinien być na tyle głęboki, aby powstała zawiasa (F) o odpowiedniej szerokości i grubości. Rzaz podcinający powinien być na tyle szeroki, aby umożliwiał jak zachowanie jak najdłużej kontroli na ścinaniem drzewa.

Nigdy nie stawać przed drzewem, w którym wykonano rzaz/y. Wykonać rzaz ścinający (D) z drugiej strony drzewa, ok. 3-5 cm powyżej krawędzi rzazu podcinającego (C). Nigdy nie przecinać całkowicie pnia drze- wa! Zawsze należy pozostawić zawiasę. Zawiasa (F) przytrzymuje drzewo. Jeżeli pień zostanie całkowicie przecięty, nie ma możliwości kontrolowania kierunku upadku drzewa. Zanim drzewo utraci stabilność lub zacznie się poruszać, włożyć w nacięcie klin lub dźwignię-obracak. Dzięki temu, jeżeli niepoprawnie oszacowano kierunek upadku drzewa, szyna prowadząca nie będzie mogła się zaklinować w rzazie ścinającym. Przez obaleniem drzewa zawsze zabronić osobom trzecim dostępu do obszaru upadku drzewa.

Przed wykonaniem ostatecznego cięcia należy się upewnić, czy w obszarze upad- ku drzewa nie znajdują się żadne osoby, zwierzęta lub przeszkody. Rzaz ścinający

Zapobiec zaklinowaniu się w rzazie szyny lub łańcucha (B) przy pomocy klinów drew- nianych lub z tworzyw sztucznych (A). Kliny służą również kontrolowaniu obalania drzewa (rys. 13).

Jeżeli średnica pnia ścinanego drzewa jest większa niż długość szyny, wówczas należy wykonać dwa cięcia tak jak pokazano na rys.

Gdy rzaz ścinający zbliża się do zawiasy, drzewo zaczyna się obalać. Jak tylko drzewo zacznie się obalać, wyjąć piłę z nacięcia, wyłączyć silnik piły, odłożyć piłę i opuścić obszar zagrożenia przewidzianą do tego celu ścieżką (rys. 11). Usuwanie gałęzi

Ze ściętego drzewa usuwa się gałęzie. Usunąć gałęzie podpierające (A) dopiero po przycięciu pnia na długości (rys. 15). Gałęzie, na które wywierany jest nacisk, należy odciąć w kierunku z dołu do góry, aby uniknąć zakli- nowania się piły łańcuchowej.

Nigdy nie odcinać gałęzi stojąc na pniu! Docinanie na długość

Przyciąć ścięty pień drzewa na odpowiednią długość. Zwrócić uwagę na stabilną postawę i, jeśli przeprowadza się cięcie na zboczu, stać zawsze na zboczu powyżej pnia. W miarę możliwości pień powinien być tak pod- party, aby odcinany koniec nie leżał na ziemi. Jeśli oba końce pnia są podparte i konieczne jest wykonanie cięcia po środku, należy zrobić połowę nacięcia od góry przez pień, a następnie wykonać cięcie z dołu do góry. Za- pobiega to zaklinowaniu się szyny i łańcucha w pniu. Uważać na to, aby podczas docinania łańcuch nie ciął w ziemi, ponieważ powo- duje to bardzo szybkie stępienie łańcucha. Podczas docinania stać zawsze na zboczu powyżej pnia.

1. Pień podparty na całej długości: Należy

ciąć z góry i uważać, aby nie ciąć w ziemi (rys. 16 A).

2. Pień podparty na jednym końcu: Aby

uniknąć rozłupania należy najpierw naciąć pień od dołu do góry do głębokości 1/3 średnicy pnia. Następnie, aby uniknąć zakli- nowania się urządzenia, należy ciąć od góry w kierunku pierwszego nacięcia (rys. 16B).

3. Pień podparty na obu końcach: Aby

uniknąć rozłupania należy najpierw naciąć pień od dołu do góry na głębokość 1/3 średnicy pnia. Następnie, aby uniknąć zakli- nowania się urządzenia, należy ciąć od dołu w kierunku pierwszego nacięcia (rys. 16C).

Pień można najwygodniej przyciąć na długość przy użyciu kozła do cięcia drzewa. Jeśli ma takiej możliwości, należy ponieść i podeprzeć pień za pomocą gałęzi lub klocków. Upewnić się, czy przeznaczony do przecinania pień jest bezpiecznie podparty. Docinanie na długość na koźle (rys. 17) Dla Państwa bezpieczeństwa i ułatwienia cięcia konieczne jest zachowanie poprawnej postawy przy wykonywaniu pionowego cięcia na długość. A. Trzymać piłę mocno obiema rękami i podczas cięcia prowadzić ją po prawej stronie ciała. B. Lewe ramię powinno być maksymalnie wy- prostowane. C. Ciężar ciała powinien być równomiernie rozłożony na obu stopach. Ostrożnie! Zwrócić uwagę na to, aby w cza- sie wykonywania cięcia łańcuch tnący i szyna prowadząca były zawsze odpowiednio naoliwi- one. Anl_GMSE_2245_SPK7_Teil1.indb 96Anl_GMSE_2245_SPK7_Teil1.indb 96 05.08.14 10:1805.08.14 10:18PL

7. Czyszczenie, konserwacja,

przechowywanie i zamawianie części zamiennych Przed wszystkimi pracami związanymi z czysz- czeniem i konserwacją wyjąć końcówkę świecy zapłonowej.

Urządzenia zabezpieczające, szczeliny wentylacyjne i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Ostrzeżenie: Wszystkie czynności konserwacji piły łańcuchowej, za wyjątkiem tych wymienia- nych w instrukcji, muszą być przeprowadzane w autoryzowanym serwisie.

7.2.1 Kontrola działania hamulca łańcucha

Regularnie sprawdzać, czy hamulec łańcucha funkcjonuje prawidłowo. Sprawdzać hamulec łańcucha przed pierwszym cięciem, po kilku cięciach oraz każdorazowo po pracach konserwacyjnych hamulca łańcucha. Sprawdzić działanie hamulca łańcucha w następujący sposób (rys. 10):

1. Położyć piłę na czystej, twardej, płaskiej po-

3. Chwycić prawą ręką za tylny uchwyt (A).

4. Lewą ręką mocno trzymać przedni uchwyt (B)

[nie dźwignię hamulca łańcucha(C)].

5. Wcisnąć dźwignię gazu na 1/3 prędkości i

natychmiast uruchomić kciukiem lewej ręki dźwignię hamulca łańcucha (C). Ostrzeżenie: Uruchomić hamulec łańcucha powoli i z rozwagą. Piła nie powinna niczego dotykać; piła nie powinna zwisać do przodu.

6. Łańcuch powinien gwałtownie się zatrzymać.

Następnie natychmiast zwolnić dźwignię gazu. Ostrzeżenie: Jeśli łańcuch nie zatrzymał się, wyłączyć silnik i zlecić naprawę piły autoryzowa- nemu serwisowi.

7. Jeśli hamulec łańcucha funkcjonuje pop-

rawnie, wyłączyć silnik i ustawić hamulec łańcucha z powrotem na pozycji ZWOLNIO- NY.

7.2.2 Filtr powietrza

Wskazówka: Nigdy nie uruchamiać piły bez fi ltra powietrza. Pył i zanieczyszczenia mogą zostać wcią gnięte do silnika i spowodować jego uszkod- zenia. Utrzymywać fi ltr powietrza w czystości! Filtr powietrza musi być co 20 godzin roboczych czys- zczony lub wymieniany na nowy. Czyszczenie fi ltra powietrza (rys. 18).

1. Zdjąć górną pokrywę (A), odkręcając śrubę

mocującą (B) pokrywy. Następnie pokrywę można zdjąć (rys. 18a).

2. Wyjąć fi ltr powietrza (C) (rys. 18b).

3. Oczyścić fi ltr powietrza. Umyć fi ltr powie-

trza w ciepłym, czystym ługu mydlanym. Pozostawić fi ltr na powietrzu do całkowitego wysuszenia. Wskazówka: Zaleca się posiadanie zapasowego fi ltra.

4. Włożyć fi ltr powietrza. Nałożyć pokrywę

silnika/fi ltra powietrza. Zwrócić uwagę na poprawne położenie pokrywy. Dokręcić śrubę mocującą pokrywy.

Wskazówka: Nigdy nie uruchamiać piły bez fi ltra paliwa. Filtr paliwa musi być co 100 godzinach roboczych czyszczony, a w przypadku uszkodze- nia wymieniony. Opróżnić zbiornik paliwa przed wymianą fi ltra.

1. Odkręcić korek zbiornika paliwa.

2. Odpowiednio wygiąć miękki drut.

3. Włożyć go w otwór zbiornika paliwa i chwycić

nim wąż paliwa. Ostrożnie przeciągnąć wąż paliwa w kierunku otworu, aż będzie go można chwycić palcami. Wskazówka: Nie wyciągać węża całkowicie ze zbiornika. Anl_GMSE_2245_SPK7_Teil1.indb 97Anl_GMSE_2245_SPK7_Teil1.indb 97 05.08.14 10:1805.08.14 10:18PL

4. Wyjąć fi ltr (A) ze zbiornika (rys. 19).

5. Wyjąć fi ltr odkręcając go, następnie

wyczyścić fi ltr. Jeśli fi ltr jest uszkodzony należy go oddać do utylizacji.

6. Założyć nowy lub wyczyszczony fi ltr. Włożyć

koniec fi ltra w otwór zbiornika. Upewnić się, że fi ltr znajduje się w dolnym rogu zbiorni- ka. W razie potrzeby za pomocą długiego śrubokręta przesunąć fi ltr na właściwe miej- sce.

7. Napełnić zbiornik świeżą mieszanką pali-

wa. Patrz również punkt „PALIWO I OLEJ”. Założyć z powrotem korek zbiornika.

7.2.4 Świeca zapłonowa (rys. 18A-18C)

Wskazówka: Dla zachowania mocy silnika piły konieczne jest, aby świeca zapłonowa była zawsze czysta i odstęp elektrod był prawidłowy (0,6 mm). Świeca zapłonowa musi być co 20 godzin roboczych czyszczona lub wymieniana na nową.

1. Ustawić włącznik/wyłącznik w pozycji „Stop

2. Zdjąć górną pokrywę (A), odkręcając śrubę

mocującą (B) pokrywy. Następnie pokrywę można zdjąć (rys. 18a)

3. Wyjąć fi ltr powietrza (rys. 18B / poz. C)

4. Zdjąć przewód zapłonowy (D) przez

pociągnięcie i jednoczesne przekręcanie świecy zapłonowej (rys. 18B).

5. Wykręcić świecę zapłonową kluczem do

świec zapłonowych. NIE UŻYWAĆ DO TEGO CELU ŻADNEGO INNEGO NARZĘDZIA.

6. Wyczyścić świecę zapłonową za pomocą

miedzianej szczotki lub założyć nową świecę.

7.2.5 Regulacja gaźnika

Gaźnik został fabrycznie wyregulowany na optymalną moc. Jeśli konieczna jest dodatkowa regulacja, należy oddać piłę do autoryzowanego serwisu. Wskazówka: Zabrania się samodzielnego podej- mowania regulacji gaźnika! Ustawienie gazu postojowego: Wskazówka: Regulować gaz postojowy, gdy urządzenie jest rozgrzane. Jeśli urządzenie wyłącza się przy wyłączonej dźwigni gazu i inne przyczyny podane w rozdziale 9 „Usuwanie uste- rek” zostały wykluczone, należy na nowo ustawić gaz postojowy. W tym celu przekręcić śrubę gazu postojowego (rys. 19 / poz. B) zgodnie z ruchem wskazówek zegara, aż urządzenie będzie stabilnie pracować na biegu jałowym. Jeśli gaz postojowy jest tak silny, że powoduje kręcenie się narzędzia tnącego, należy zmniejszyć gaz posto- jowy przez przekręcenie śruby gazu postojowego (rys. 19 / poz. B) w lewo, aż narzędzie przestanie się kręcić.

7.2.6 Konserwacja szyny prowadzącej

Wymagane jest regularne oliwienie szyny prowadzącej (szyny prowadzącej łańcucha i łańcucha zębatego). Odpowiednia konserwacja szyny prowadzącej, zgodnie z instrukcjami umies- zczonymi w poniższym akapicie, jest niezbędna dla optymalnej pracy piły. Wskazówka: Zęby nowej piły zostały fabrycznie naoliwione. Niezgodne z poniższymi wskazówka- mi naoliwienie zębów powoduje tępienie zębów i tym samym pogorszenie jakości pracy oraz powo- duje utratę gwarancji. Narzędzia do oliwienia Zaleca się stosowanie oliwiarki (strzykawki do oleju) do nanoszenia oleju na zęby szyny prowadzącej. Strzykawka do oleju posiada końcówkę w formie igły, która konieczna jest do nanoszenia oleju na zębatą końcówkę. Oliwinie uzębienia Uzębienie powinno być oliwione co 10 godzin roboczych lub raz na tydzień. Przed oliwie- niem należy dokładnie wyczyścić zęby szyny prowadzącej. Wskazówka: Oliwienie zębów szyny prowadzącej może być wykonane bez zdejmowa- nia łańcucha. Oliwienie można wykonać podczas pracy, przy czym silnik musi być wyłączony. Ostrożnie! Podczas wykonywania wszelkich prac na szynie i łańcuchu nosić mocne rękawice ochronne.

1. Ustawić włącznik/wyłącznik w pozycji „Stop

2. Oczyścić zęby szyny prowadzącej.

3. Włożyć do otworu smarowego końcówkę igły

strzykawki do oleju i wtrysnąć olej do środka, aż zacznie wypływać po zewnętrznej stronie uzębienia (rys. 20).

4. Ręką przekręcić łańcuch. Powtarzać oliwienie

Poprawna konserwacja piły łańcuchowej zapo- biega większości problemów związanych z szyną prowadzącą. Niewystarczające naoliwienie szyny prowadzącej oraz użycie piły z łańcuchem o ZA MOCNYM NACIĄGU prowadzą do szybkiego zużycia szyny. W celu zmniejszenia zużycia szyny zaleca się przeprowadzanie następujących czynności kons- erwacyjnych szyny prowadzącej. Ostrożnie! W trakcie prac konserwacyj- nych nosić zawsze rękawice ochronne. Nie przeprowadzać czynności konserwacyjnych piły, jeśli silnik jest jeszcze gorący. Odwracanie szyny prowadzącej Szyna prowadząca musi zostać odwrócono każdorazowo po upływie 8 godzin roboczych w celu zapewnienia równomiernego zużycia. Rowek szyny i otwór smarowy muszą być zawsze czyszczone środkiem czyszczącym do rowków szyny (rys. 21A). Regularnie sprawdzać zużycie krawędzi szyny, usuwać zadziory i w razie potrzeby wyrównać krawędzie płaskim pilnikiem (rys. 21B). Ostrożnie! Nigdy nie montować nowego łańcucha na zużytej szynie prowadzącej. Kanaliki olejowe Kanaliki olejowe na szynie powinny być czyszczo- ne w celu zapewnienia prawidłowego naoliwienia szyny i łańcucha podczas pracy z urządzeniem. Wskazówka: Stan kanalików olejowych można łatwo sprawdzić. Jeśli kanaliki są czyste, kilka sekund po uruchomieniu piły łańcuch automaty- cznie rozpyla olej. Piła wyposażona jest w auto- matyczny system oliwienia. Automatyczne smarowanie łańcucha Piła łańcuchowa wyposażona jest w automatycz- ny system oliwienia z napędem zębatym. System automatycznie dostarcza odpowiednią ilość oleju do szyny i łańcucha. Jak tylko silnik przyspiesza bieg, olej wpływa szybciej do płyty szyny. Smarowanie łańcucha zostało ustawione fabry- cznie. Jeśli konieczna jest dodatkowa regulacja, należy oddać piłę do autoryzowanego serwisu. Na spodniej stronie piły łańcuchowej znajduje się śruba regulująca oliwienie łańcucha (rys. 26/ poz. A). Obracanie śruby w lewo zmniejsza oliwienie łańcucha. Obracanie śruby w prawo zwiększa oliwienie łańcucha. W celu kontroli systemu smarowania łańcucha należy przytrzymać łańcuch nad kartką papieru i przez kilka sekund dać pełen gaz. Na papierze może być skontrolowana ustawiona ilość oleju.

7.2.7 Konserwacja łańcucha

Ostrzenie łańcucha Do naostrzenia łańcucha konieczne są spec- jalistyczne narzędzia, które gwarantują na- ostrzenie noży pod odpowiednim kątem i na odpowiedniej głębokości. Zaleca się, aby osoby niedoświadczone w obsłudze piły łańcuchowej oddawały piłę do naostrzenia odpowiedniemu autoryzowanemu serwisowi. Jeśli chcą Państwo ostrzyć łańcuch we własnym zakresie, należy nabyć odpowiednie specjalistyczne narzędzia w autoryzowanym serwisie. Ostrzenie łańcucha (rys. 22) Łańcuch ostrzyć w rękawicach ochronnych przy użyciu okrągłego pilnika o ø4,8 mm. Końce ostrzyć ruchem skierowanym na zewnątrz (rys. 23), przestrzegając wartości podanych na rys. 22. Po naostrzeniu wszystkie ogniwa tnące powinny mieć tą samą długo ść i szerokość. Wskazówka: Podczas pracy z naostrzonym łańcuchem powstają wióry o regularnym kształcie. Jeżeli podczas pracy powstaje mączka drzewna, wówczas konieczne jest naostrzenie łańcucha. Po każdych 3-4 naostrzeniach ostrzy należy sprawdzić wysokość ograniczników głębokości i w razie potrzeby pogłębić je płaskim pilnikiem, a następnie zaokrąglić przedni narożnik (rys. 24). Naciąg łańcucha Regularnie sprawdzać naciąg łańcucha i w razie potrzeby ponownie wyregulować tak, aby łańcuch ciasno przylegał do szyny, ale jednocześnie był na tyle luźny, aby było możliwe przeciągnąć go ręką. (patrz również punkt 5.3) Docieranie nowego łańcucha Nowy łańcuch oraz szyna muszą zostać nastawi- one po nie więcej niż 5 cięciach. Jet to normalne w okresie docierania. Potem ustawienie musi być korygowane coraz rzadziej. Wskazówka: Nie usuwać nigdy więcej niż 3 ogniwa z pętli łańcucha. W przeciwnym wypadku mogłoby to spowodować uszkodzenie uzębienia. Anl_GMSE_2245_SPK7_Teil1.indb 99Anl_GMSE_2245_SPK7_Teil1.indb 99 05.08.14 10:1805.08.14 10:18PL

Oliwienie łańcucha Zawsze należy się upewnić, że automatyczny system oliwienia funkcjonuje prawidłowo. Zwrócić uwagę na to, aby zbiornik oleju był zawsze napełniony. W czasie pracy z piłą szyna i łańcuch muszą być zawsze dobrze naoliwione w celu zmniejszenia tarcia szyny prowadzącej. Szyna i łańcuch muszą być zawsze naoliwione. Eksploatacja piły bez oleju lub z niedostateczną ilością oleju zmniejsza wydajność cięcia, skraca okres użytkowania piły łańcuchowej, powoduje przyspieszone tępienie łańcucha oraz przyspieszone zużycie szyny na skutek przegrzania. Niedostateczna ilość oleju objawia się powstawaniem dymu i przebarwieni- ami szyny.

Wskazówka: Nie przechowywać piły łańcuchowej dłużej niż 30 dni bez wykonania następujących czynności. Przechowywanie piły łańcuchowej Jeśli piła łańcuchowa ma być przechowywana przez dłużej niż 30 dni, należy ją do tego celu odpowiednio przygotować. W przeciwnym razie ulatniają się znajdujące się w gaźniku pozostałości paliwa, pozostawiając gumowy osad. To może utrudnić uruchomienie urządzenia i być przyczyną kosztownych napraw.

1. Powoli odkręcić korek zbiornika paliwa,

aby spuścić powstałe ciśnienie. Ostrożnie opróżnić zbiornik paliwa.

2. W celu usunięcia paliwa z gaźnika należy

włączyć silnik i pozwolić mu pracować, aż piła się wyłączy.

3. Zostawić silnik do schłodzenia (ok. 5 minut).

4. Wyjąć świecę zapłonową (rys. 7.2.4)

5. Do komory spalania wlać 1 łyżeczkę czystego

oleju 2-suwowego (rys. 25). Powoli pociągnąć kilka razy za cięgno, aby rozprowadzić olej po wewnętrznych częściach urządzenia. Założyć z powrotem świecę zapłonową. Wskazówka: Przechowywać do piłę w suchym miejscu, z dala od możliwych źródeł zapłonu, np. pieca, gazowego bojlera na ciepłą wodę, suszarki gazowej itp. Ponowne uruchomienie piły

1. Wyjąć świecę zapłonową (rys. 7.2.4).

2. Pociągnąć szybko cięgno, aby usunąć z nad-

miar oleju z komory spalania.

3. Wyczyścić świecę zapłonową i sprawdzić

właściwy odstęp elektrod na świecy zapłonowej lub włożyć nową świecę z właściwym odstępem elektrod.

4. Przygotować piłę do pracy.

5. Napełnić zbiornik właściwą mieszanką paliwa

i oleju. Patrz również punkt „PALIWO I OLEJ”.

7.4 Zamawianie części zamiennych:

Zamawiając części zamienne należy podać następujące informacje:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer wymaganej części zamiennej Aktualne ceny i informacje można znaleźć na stronie internetowej: www.isc-gmbh.info

8. Utylizacja i recykling

Urządzenie umieszczone jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunal- na. Anl_GMSE_2245_SPK7_Teil1.indb 100Anl_GMSE_2245_SPK7_Teil1.indb 100 05.08.14 10:1805.08.14 10:18PL

9. Plan wyszukiwania usterek

Problem Możliwe przyczyny Usuwanie Silnik nie zapala albo zapala, a po- tem gaśnie - Nieprawidłowy przebieg rozruchu. - Źle wyregulowany skład mieszanki w gaźniku. - Zakopcona świeca zapłonu. - Zapchany fi ltr paliwa. - Prosimy stosować się do wska- zówek zawartych w tej instrukcji - Wyregulować gaźnik w autoryzowa- nym serwisie. - Wyczyścić/ wyregulować lub wymienić świecę zapłonu. - Wymienić fi ltr paliwa. Silnik uruchamia się, ale nie pracuje na pełnych obro- tach. - Nieprawidłowa pozycja dźwigni za- woru. - Zanieczyszczony fi ltr powietrza - Źle wyregulowany skład mieszanki w gaźniku. - Ustawić dźwignię na pozycji PRA- CA. - Wyciągnąć fi ltr, wyczy ścić lub wymienić na nowy. - Wyregulować gaźnik w autoryzowa- nym serwisie. Silnik dławi się - Źle wyregulowany skład mieszanki w gaźniku. - Wyregulować gaźnik w autoryzowa- nym serwisie. Brak mocy przy obciążeniu - Nieprawidłowe ustawienie świecy zapłonu. - Wyczyścić/ wyregulować lub wymienić świecę zapłonu. Silnik pracuje nierówno - Źle wyregulowany skład mieszanki w gaźniku. - Wyregulować gaźnik w autoryzowa- nym serwisie. Silnik nadmiernie kopci. - Nieprawidłowa mieszanka paliwa. - Użyć właściwej mieszanki paliwa (stosunek 40:1). Brak mocy przy obciążeniu - Tępy łańcuch

Łańcuch poluzowany - Łańcuch poluzowany - Naciągnąć łańcuch Silnik przestaje pracować - Zbiornik benzyny pusty - Filtr paliwa w zbiorniku ustawiony nieprawidłowo - Napełnić całkowicie zbiornik - Paliwa lub ustawić inaczej fi ltr pali- wa w zbiorniku Niewystarczające nasmarowanie łańcucha ( miecz i łańcuch stają się gorące) - Zbiornik na olej łańcuchowy pusty - Kanaliki olejowe przełożone - Napełnić zbiornik na olej łańcuchowy - Wyczyścić otwór smarowy w mie- czu (rys. 2/poz. A) Wyczyścić rowki miecza Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_GMSE_2245_SPK7_Teil1.indb 101Anl_GMSE_2245_SPK7_Teil1.indb 101 05.08.14 10:1805.08.14 10:18PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Miecz, świeca zapłonowa, fi ltr powietrza, fi ltr paliwa Materiał eksploatacyjny/części eksploatacyjne* Łańcuch Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_GMSE_2245_SPK7_Teil1.indb 102Anl_GMSE_2245_SPK7_Teil1.indb 102 05.08.14 10:1805.08.14 10:18PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji. Poprzez udzie-

lenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady urządzenia wynikające w udowodniony sposób

z błędów w jego produkcji lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymi- any urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalnoś ci o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_GMSE_2245_SPK7_Teil1.indb 103Anl_GMSE_2245_SPK7_Teil1.indb 103 05.08.14 10:1805.08.14 10:18CZ
