NÁVOD NA OBSLUHU WG322E.1 WORX

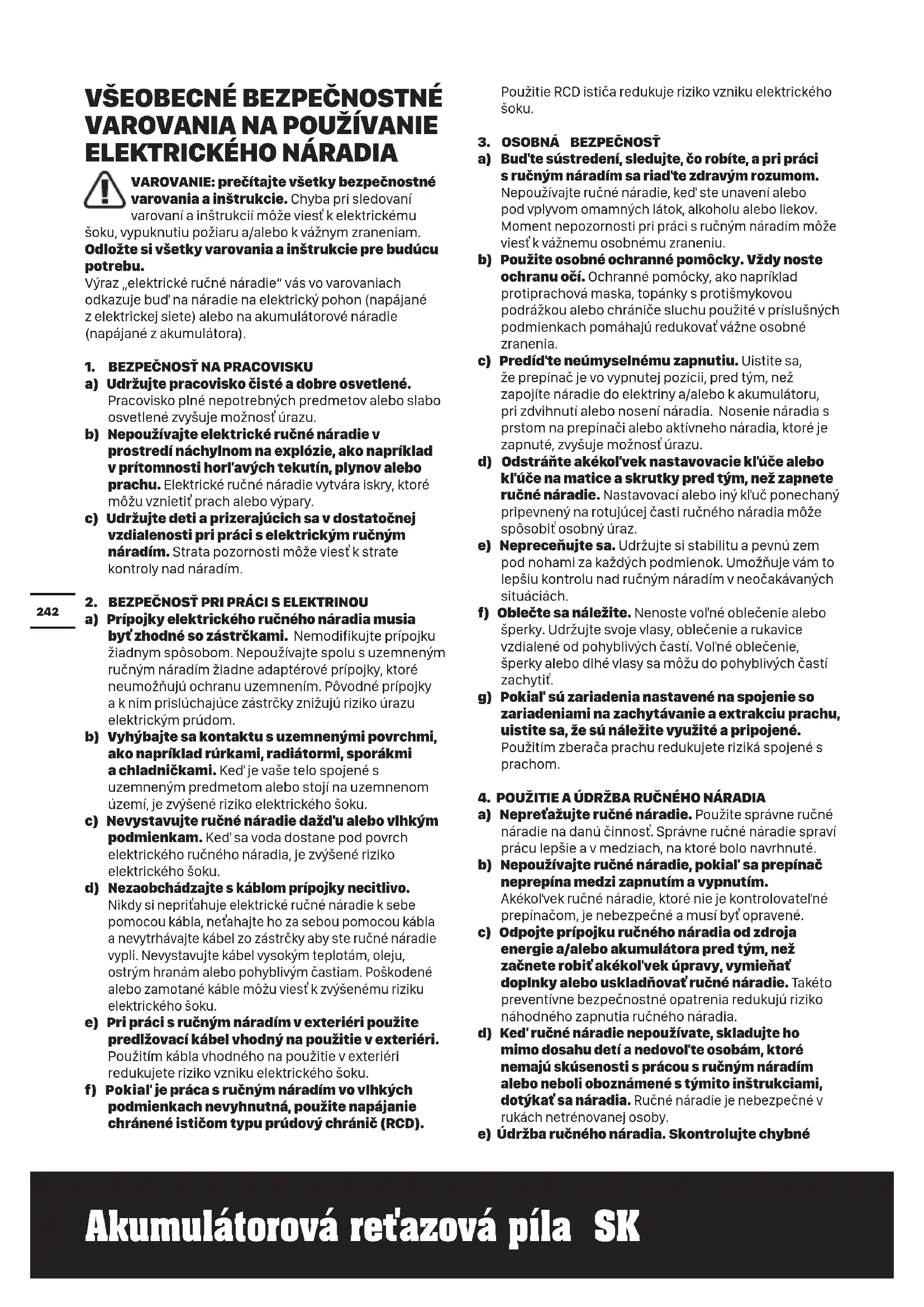

VAROVANIE: prečítajte všetky bezpečnostné varovania a inštrukcie. Chyba pri sledovaní varovaní a inštrukcií môže viesť k elektrickému šoku, vypuknutiu požiaru a/alebo k vážnym zraneniam. Odložte si všetky varovania a inštrukcie pre budúcu potrebu. Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje buď na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1. BEZPEČNOSŤ NA PRACOVISKU

a) Udržujte pracovisko čisté a dobre osvetlené. Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu. b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horľavých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietiť prach alebo výpary. c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viesť k strate kontroly nad náradím.

2. BEZPEČNOSŤ PRI PRÁCI S ELEKTRINOU

a) Prípojky elektrického ručného náradia musia byť zhodné so zástrčkami. Nemodifikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom. b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Keď je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku. c) Nevystavujte ručné náradie dažďu alebo vlhkým podmienkam. Keď sa voda dostane pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.

Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si nepriťahuje elektrické ručné náradie k sebe pomocou kábla, neťahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viesť k zvýšenému riziku elektrického šoku. e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku. f) Pokiaľ je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

Buďte sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riaďte zdravým rozumom. Nepoužívajte ručné náradie, keď ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viesť k vážnemu osobnému zraneniu. b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovať vážne osobné zranenia. c) Predíďte neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu. d) Odstráňte akékoľvek nastavovacie kľúče alebo kľúče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kľuč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobiť osobný úraz. e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách. f) Oblečte sa náležite. Nenoste voľné oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytiť. g) Pokiaľ sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.

4. POUŽITIE A ÚDRŽBA RUČNÉHO NÁRADIA

a) Nepreťažujte ručné náradie. Použite správne ručné náradie na danú činnosť. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté. b) Nepoužívajte ručné náradie, pokiaľ sa prepínač neprepína medzi zapnutím a vypnutím. Akékoľvek ručné náradie, ktoré nie je kontrolovateľné prepínačom, je nebezpečné a musí byť opravené. c) Odpojte prípojku ručného náradia od zdroja energie a/alebo akumulátora pred tým, než začnete robiť akékoľvek úpravy, vymieňať doplnky alebo uskladňovať ručné náradie. Ta ké t o preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.

Keď ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovoľte osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkať sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby. e) Údržba ručného náradia. Skontrolujte chybné243 Akumulátorová reťazová píla SK pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvniť funkčnosť ručného náradia. Pri poškodení musí byť pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané. f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú ľahšie ovládateľné. g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.

a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobiť požiar. b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokoľvek iného typu batérií môže zvýšiť riziko zranenia a požiaru. c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže viesť k popáleninám alebo vzniku požiaru. d) Pri nesprávnom používaní môže z batérie vystreknúť kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihneď vyhľadajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobiť podráždenie a poleptanie.

a) Servisné práce na náradí nechajte vykonať kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnosť pri práci s elektrickým náradím.

žiadnou častou tela. Pred spustením píly sa presvedčte, či sa pílová retaz niečoho nedotýka. Pri práci s reťazovou pílou môže jediný okamih nepozornosti mat za následok to, že Vám pílová retaz zachytí odev alebo niektorú čast tela.

Reťazovú pílu držte vždy pevne pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť. Držanie reťazovej píly pri práci nesprávnym spôsobom – v opačnej pracovnej polohe – zvyšuje riziko poranenia a nesmie sa používať.

3. Elektrické náradie držte len za izolované

rukoväte, pretože sa môže stať, že sa pílová reťaz dostane do kontaktu so skrytým elektrickým vedením. Kontakt pílovej reťaze s elektrickým vedením, ktoré je pod prúdom, môže dostať pod prúd aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom.

4. Používajte ochranné okuliare a chrániče sluchu.

Odporúčame používat aj ďalšie ochranné pomôcky na ochranu hlavy, rúk, nôh a chodidiel. Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku retazovej píly.

postoj a retazovú pílu používajte len vtedy, keď stojíte na spevnenom, bezpečnom a rovnom podklade. Šmykľavý alebo nestabilný podklad môže viest pri používaní rebríkov k strate kontroly nad rovnováhou a nad retazovou pílou.

7. Pri rezaní konára, ktorý je napnutý, rátajte s tým,

že sa odpruží smerom spät. Keď sa toto napätie uvoľní do vlákien dreva, môže napnutý konár trafit obsluhujúcu osobu a/alebo jej vytrhnút retazovú pílu spod kontroly.

8. Mimoriadne opatrne postupujte pri rezaní krovín

a mladých stromčekov. Tento tenký materiál by sa mohol v retazovej píle zachytit a udriet Vás, alebo Vás dostat z rovnovážnej polohy.

9. Pri prenášaní držte retazovú pílu so zastavenou

pílovou retazou za prednú rukovät a s vodiacou lištou smerujúcou dozadu. Pri prevážaní alebo počas úschovy retazovej píly vždy navlečte ochranný kryt. Starostlivé zaobchádzanie s retazovou pílou znižuje pravdepodobnost neúmyselného dotyku s bežiacou pílovou retazou.

10. Dodržiavajte pokyny na mastenie, napnutie

retaze a výmenu príslušenstva. Neodborne napnutá alebo namastená retaz sa môže buď pretrhnút alebo môže zvýšit riziko spätného rázu náradia.

11. Rukoväte udržiavajte suché a zabezpečte, aby

na nich nebol olej ani tuk. Mastné, zaolejované rukoväte sú šmykľavé a spôsobujú stratu kontroly nad náradím.

12. Používajte len na pílenie dreva. Retazovú pílu

používajte len na také práce, na ktoré je určená -príklad: Nepoužívajte retazovú pílu na rezanie plastov, muriva ani stavebných materiálov, ktoré nie sú vyrobené z dreva. Použitie retazovej píly na také práce, na ktoré nie je určená, môže vyvolat vznik nebezpečných situácií.

Spätný úder sa môže vyskytnút vtedy, keď sa hrot vodiacej lišty dotkne nejakého predmetu, alebo keď sa drevo ohne a retazová píla sa v reze zablokuje. Dotyk hrotom vodiacej lišty môže mat v mnohých244 Akumulátorová reťazová píla SK prípadoch za následok neočakávanú reakciu smerujúcu dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a smerom k obsluhujúcej osobe. Zablokovanie pílovej retaze na hornej hrane vodiacej lišty môžu lištu prudko vymrštit smerom k obsluhujúcej osobe. Každá z týchto reakcií môže mat za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli tažko zranit. Nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčastou konštrukcie retazovej píly. Ako používateľ retazovej píly by ste mali vykonat rozličné opatrenia, aby ste mohli pracovat bez úrazov a zranení. Spätný ráz je následkom nesprávneho alebo chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabránit: - Držte retazovú pílu pevne oboma rukami, pričom palce a prsty obopínajú rukoväte retazovej píly. Svoje telo a ruky dajte do takej polohy, v ktorej budete môct najlepšie odolat silám spätného rázu. V prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut. Retazovú pílu nikdy nepúštajte z rúk. - Vyhýbajte sa abnormálnej polohe tela a nepíľte vo väčšej výške, ako sú Vaše ramená. Tým sa zabráni neúmyselnému dotyku s hrotom vodiacej lišty a umožní sa lepšia kontrola retazovej píly v neočakávaných situáciách. - Používajte výlučne iba výrobcom predpísané náhradné vodiace lišty a pílové retaze. Nesprávne náhradné vodiace lišty a pílové retaze môžu mat za následok roztrhnutie retaze alebo vyvolat spätný ráz. - Dodržiavajte pokyny výrobcu pre brúsenie a údržbu pílovej retaze. Príliš nízke obmedzovače hĺbky zvyšujú možnost vzniku spätného rázu.

Aj pri predpísanom použití prístroja vždy existuje dodatočné riziko, ktorému nejde zabrániť. Podľa druhu a konštrukcie spotrebiča sa môžu vyskytnúť nasledujúce možné nebezpečenstvá: - Kontakt s obnaženým ozubením reťaze píly (riziko pri rezaní) - Prístup k rotujúcej reťazi píly (riziko pri rezaní) - Nepredvídateľný, náhly pohyb vodiacej lišty (riziko pri rezaní) - Vymrštenie drobných častí od reťaze píly (riziko pri rezaní/nebezpečenstvo zasiahnutia) - Vymrštenie častí obrobku - Zasiahnutie pokožky olejom - Strata sluchu, ak nie je počas práce používaná požadovaná ochrana sluchu

1. Pílu nepoužívajte, ak je obsluha unavená, chorá, alebo

je pod vplyvom alkoholu či iných drog.

2. Na zníženie možného nebezpečenstva zaistite,

aby boli v priebehu práce všetky osoby v bezpečnej vzdialenosti od miesta, kde sa pracuje.

3. Dávajte pozor na nebezpečné pracovné polohy a tiež

na nebezpečenstvo zasiahnutia padajúcimi konármi, alebo odskakujúcimi konármi po ich dopade na zem. Konáre režte po častiach.

nadzemného elektrického vedenia.

a) Nepokúšajte sa demontovať, rozoberať alebo rozrezávať batérie alebo jej články. b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar. c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhľadajte lekárske ošetrenie. f) Ak dôjde k požitiu kvapaliny z batérie, vyhľadajte okamžite lekárske ošetrenie. g) Udržujte batérie čisté a suché. h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

i) Batéria musí byť pred použitím nabitá. Vždy

postupujte podľa uvedených pokynov a používajte správny postup nabíjania. j) Nenechávajte batériu nabíjať, ak nebude batéria použitá. k) Po dlhodobom uložení budete možno musieť vykonať niekoľko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon. l) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20°C ± 5°C). m) Pri likvidácii batérií oddeľte od seba batérie s odlišnými elektrochemickými systémami. n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnosťou Worx. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárať riziko spôsobenia požiaru. o) Nepoužívajte žiadnu batériu, ktorá nie je určená245 Akumulátorová reťazová píla SK na použitie s týmto zariadením.p) Ukladajte batérie mimo dosahu detí.q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.s) Vykonávajte riadnu likvidáciu batérie.

TIETO POKYNY USCHOVAJTE

Pokyny týkajúce sa správnej techniky pre bežné stínanie, odstraňovanie konárov a priečne rezy1. Stínanie stromovAk súčasne orezávajú konáre a vytínajú stromy dve alebo viaceré osoby, mala by byť vzdialenosť medzi jednotlivými stínajúcimi a orezávajúcimi osobami rovná minimálne dvojnásobku výšky vytínaného stromu. Pri vytínaní stromov treba dávať pozor na to, aby neboli vystavené nebezpečenstvu žiadne iné osoby, aby padajúci strom nezasiahol žiadne prívodné vedenie a nespôsobil ani žiadne vecné škody. Ak by hrozilo, že padajúci strom môže zasiahnuť elektrické vedenie, treba o tom ihneď informovať kompetentný energetický podnik.Pri stínaní stromu na svahu by sa mala osoba obsluhujúca reťazovú pílu zdržiavať v teréne nad stínaným stromom, pretože po páde sa strom pravdepodobne skotúľa alebo zošmykne dole svahom.Pred samotným zoťatím stromu si treba naplánovať únikovú cestu a v prípade potreby si takúto cestu uvoľniť. Táto úniková cesta by sa mala rozširovať smerom dozadu diagonálnym smerom od očakávaného smeru pádu stromu, tak ako je znázornené na obrázku 1.Pred zoťatím stromu treba zobrať do úvahy sklon stromu, polohu väčších konárov a smer fúkania vetra, aby sa mohol spoľahlivo odhadnúť budúci smer pádu stromu.Odstráňte zo stromu nečistotu, kamene, uvoľnenú kôru, klince, skoby a drôt.ails, staples and wire from the tree.2. Vypílenie zásekuZárez urobte do 1/3 priemeru kmeňa, kolmo k smeru pádu, tak ako je znázornené na obrázku 1. Najprv urobte dolný vodorovný rez záseku (W). Tým sa zabráni zablokovaniu pílovej reťaze alebo vodiacej lišty pri vykonávaní druhého rezu záseku (X).3. Vykonanie hlavného rezuHlavný rez z protiľahlej strany (Y) urobte minimálne o 50 mm vyššie, ako je vodorovný zárez, tak ako je znázornené na obrázku 1. Hlavný rez urobte rovnobežne s vodorovným rezom záseku. Hlavný rez urobte len do takej hĺbky, aby zostal stáť ešte jeden trnož (podstolina), ktorý by mohol pôsobiť ako otočný pánt. Tento trnož zabráni tomu, aby sa strom pri páde otočil a spadol nevhodným smerom. Neprepíľte tento trnož.Pri približovaní sa hlavného rezu k trnožu by mal strom začať padať. Ak sa ukazuje, že strom možno nespadne do požadovaného smeru alebo sa nakloní späť a zablokuje pílovú reťaz, prerušte vykonávanie hlavného rezu a na otvorenie rezu a na presun stromu do požadovanej línie pádu použite kliny z dreva, plastu alebo z hliníka (Z) ( Keď strom začína padať, vytiahnite reťazovú pílu z rezu, vypnite ju, položte a naplánovanou únikovou cestou nebezpečný priestor opustite (). Dávajte pozor na padajúce konára a na to, aby ste sa nepotkli. (pozri obr. 1)

Obr.1 4. Odstránenie konárovPod termínom odstraňovanie konárov rozumieme odrezávanie konárov zoťatého stromu. Pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom. Malé konáre odstráňte jedným rezom tak, ako je znázornené na obrázku 2. Tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávať zdola smerom hore, aby ste zamedzili zablokovaniu reťazovej píly. Obr.2 5. Skracovanie kmeňa stromuPod týmto pojmom rozumieme delenie zoťatého stromu na časti. Dávajte pozor na pevný postoj a na rovnomerné rozdelenie váhy Vášho tela na obe nohy. Ak je to možné, mal by byt kmeň podložený konármi, hranolmi alebo klinmi a mal by byt podopretý. Postupujte podľa jednoduchých pokynov pre jednoduché rezanie. Ak je kmeň podoprený po celej svojej dĺžke tak, ako je znázornené na obrázku 3, vykonajte rez z hornej strany (horná strana tesárskej kozy) , zabráňte kontaktu čepele píly so zemou, pretože by sa tým výrazne znížila ostrosť reťaze.

br.3 Ak je poleno na jednej strane podoprené, tak ako je znázornené na obrázku 4, vykonajte rez do 1/3 priemeru zo spodnej strany (spodná strana tesárskej kozy) (1). Potom246 Akumulátorová reťazová píla SK rez dokončíte z vrchnej strany (2).

1/3 Obr.4 Ak je kmeň podoprený na oboch stranách, tak ako je znázornené na obrázku 5, vykonajte rez do 1/3 priemeru z hornej strany (horná strana tesárskej kozy) (1). Potom rez dokončíte zo spodnej strany, 2/3 priemeru tak, aby sa rezy stretli (2).

2/3 1/3 Obr.5 Pri rezaní vo svahu vždy stojte z hornej strany kmeňa, tak ako je znázornené na obrázku 6. Aby ste si zachovali úplnú kontrolu v okamihu „prepílenia“ ku koncu rezu redukujte prítlak, ale bez toho, aby ste uvoľnili pevné držanie reťazovej píly za obe rukoväte. Dávajte pozor na to, aby sa reťazová píla nedotkla zeme. Po ukončení rezania počkajte na úplné zastavenie pílovej reťaze, až potom reťazovú pílu z miesta rezu odložte. Motor reťazovej píly vždy vypínajte ešte predtým, ako prechádzate od jedného stromu k druhému. Obr.6 SYMBOLY Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod VÝSTRAHA Používajte ochranu sluchu Používajte ochranu očí Používajte protiprachovú masku Nevystavujte dážďu Používajte ochrannú prilbu. Používajte ochranné rukavice.247 Akumulátorová reťazová píla SK Používajte ochrannú obuv

Varovanie pred nebezpečenstvom z nadzemného elektrického vedenia. Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu. Nespaľujte ich Nevystavujte dažďu alebo vode Vyvarujte sa kontaktu špičky reťazovej lišty s akýmkoľvek predmetom Kontakt špičky reťazovej lišty s obrobkom môže spôsobiť náhly odskok lišty nahor a späť, čo môže viesť k vážnemu úrazu obsluhy. Pri rezaní držte pílu vždy obidvomi rukami.248 Akumulátorová reťazová píla SK

• Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.249 Akumulátorová reťazová píla SK TECHNICKÉ PARAMETRE Typ WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - Označenie strojového zariadenia, zástupcu reťazovej píly a tyčovej píly) WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Napätie 20V Max** Dĺžka tyče 25cm Rýchlosť reťaze 3.8m/s Objem olejovej nádrže 130ml Odstup zubov reťaze 3/8" Počet článkov reťaze 40 Kaliber reťaze 0.043” Adaptívny typ reťaze ES: 3/8.043-40E/ QIRUI : A0(T)-40E/ OREGON: 90PX040G Adaptívny typ lišty ES: ES104SDEA041/ QIRUI : PO10-43SR(T) / OREGON: 104MLEA041 Bežný čas nabíjania 5hrs Hmotnosť ( započítaná je reťaz a tyč) 2.8kg 2.4kg 4.6kg 4.2kg **Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20 Voltov. Nominálne napätie je 18 Voltov.

WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Reťaz 11111 Lišta 11111 Kryt na prepravu 11111 Predlžovací nadstavec (WA0166) / / / 1 1 Nabíjačka (WA3760) 1 / / 1 / Nabíjačka (WA3880) / 1 / / / Batériový (WA3551) 1 1 / 1 / Popruh na rameno / / / 1 1 Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.250 Akumulátorová reťazová píla SK

= 3.0 dB(A) Používajte ochranu sluchu.

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Hodnota emisie vibrácií

Nepresnosť K = 1.5 m/s Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce. VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a počas ktorých beží na voľnobehu, a to okrem skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili do niekoľkých dní.

POUŽÍVANIE PODĽA URČENIA

Výrobok je určený na stínanie stromov ako aj na rezanie kmeňov, konárov, drevených nosníkov, hranolov a dosák a pod. a dá sa používat na rezanie v pozdĺžnom a priečnom smere vláken dreva. Toto náradie nie je vhodné na rezanie minerálnych materiálov. MONTÁŽ VÝSTRAHA! Neinštalujte akumulátor pred kompletným zostavením. Pri manipulácii s pílovou reťazou majte vždy natiahnuté pracovné rukavice. MONTÁŽ ČEPELE A PÍLOVEJ REŤAZE

1. Všetky súčiastky starostlivo rozbaľte.

2. Reťazovú pílu položte na pevnú a rovnú plochu.

3. Používajte iba originálne reťaze Worx, alebo reťaze

odporučené pre vodiace lišty.

4. Pílovú retaz (7) založte do obežnej drážky čepele (6).

Porovnaním s vyznačenou ikonou reťaze na vodiacej lište, alebo podľa symbolu smeru chodu reťaze (17) vyznačeného na tele píly sa uistite, či je reťaz natiahnutá v správnom smere otáčania. Zabezpečte, aby vačka napínania retaze (23) ukazovala smerom von. (pozri obr. A)

5. Články retaze založte okolo retazového kolesa (16) tak,

aby vodiace výstupky čepele (20) nachádzajúce sa pred upevňovacou skrutkou (21) a za ňou zasahovali do pozdĺžneho otvoru čepele (6). (pozri obr. B1, B2)

6. Skontrolujte, či sú diely správne namontované.

Skontrolujte, či sú hnacie články reťaze riadne usadené na hnacom ozubenom kolese (pozri obr. C1), zabráňte stuhnutiu článkov reťaze, který je zobrazený na obr. C2. Ak dôjde k stuhnutiu článkov reťaze, zdvihnite reťaz na vodiacej lište a uvoľníte články reťaze. POZNÁMKA: Reťaz sa musí otáčať voľne a nesmú na nej byť žiadne stuhnuté články.

7. Nasaďte kryt reťaze (9) a utiahnite kryt reťaze

otáčaním napínania reťaze (8) v smere pohybu hodinových ručičiek tak, aby byla reťaz napnutá. (pozri obr. D) VÝSTRAHA Rerťaz ešte nie je napnutá. Reťaz napínajte podľa postupu uvedenénho v časti „Napínanie reťaze“. Teraz je potrebné previesť kontrolu reťaze, či je správne napnutá. NAPÍNANIE PÍLOVEJ REŤAZE (pozri obr. E1, E2) POZNÁMKA: Nové pílové reťaze sa môžu rozťahovať. Pri prvnom použití vykonávajte často kontrolu napnutia reťaze a ak dôjde k uvoľneniu reťaze (7) na vodiacej lište (6), preveďte jej napnutie. VÝSTRAHA: Pred napínaním reťaze vždy najskôr vyberte z píly batériu.251 Akumulátorová reťazová píla SK Rezné hroty na reťazi sú ostré. Pri manipulácii s reťazou používajte ochranné rukavice. Vždy udržiavajte správne napnutie reťaze. Voľná reťaz zvyšuje riziko spätného nárazu. Voľná reťaz sa môže vyšmyknúť z drážky na vodiacej lište. To môže spôsobiť poranenie obsluhy a poškodenie reťaze. Voľná reťaz môže spôsobiť rýchle opotrebenie samotnej reťaze, lišty na pílovú reťaz a ozubeného kolesa.

1. Reťazovú pílu postavte na rovnú položku.

2. Zaisťovací otočný bombík/napínací otočný gombík

reťaze (8) otáčajte doprava, kým nebude otočný gombík pevne zaskrutkovaný. POZNÁMKA: Otáčaním gombíka na napínanie reťaze (8) v smere chodu hodinových ručičiek bude napnutie reťaze automaticky zvýšené. Mechanizmus rohatky zabraňuje, aby sa uvoľnilo napnutie reťaze.

3. Nakloňte pílu smerom dopredu tak (pozri obr. E1),

chodu hodinových ručičiek úplne utiahnite.

5. Ešte raz skontrolujte napnutie nastavenej pomocnej

rukoväte s automatickým napínaním reťaze. Správne napnutie reťaze dosiahnete, ak sa dá reťaz (7) v strednej časti nadzdvihnúť z vodiacej lišty (6) približne do polovice hĺbky vodiaceho článku reťaze. Tento úkon by mal byť prevedený jednou rukou zdvihnutím reťaze zaťaženej iba vlastnou hmotnosťou píly. (pozri obr. E2) POZNÁMKA: Reťaz (7) je napnutá správne, ak ju môžete zdvihnúť z vodiacej lišty (6), a vodiaci článok reťaze zostane pritom vo vnútri koľajnice vodiacej lišty (6). POZNÁMKA: Reťaz (7) sa v priebehu rezania naťahuje a stráca správne napnutie. Ak sa reťaz uvoľní, úplne odskrutkujte gombík na napínanie reťaze (8), alebo ním otočte o tri celé otáčky proti smeru chodu hodinových ručičiek a potom reťaz opäť správne napnite utiahnutím gombíka na napínanie reťaze (8) postupom podľa vyššie uvedených krokov 1- 4. MONTÁŽ PREDLŽOVACIEHO NADSTAVCA (pouze pro WG323E, WG323E.9) Rukoväť zarovnajte a zastrčte do predlžovacieho dielu a ten do hriadeľa. Zaisťovacou rukoväťou otáčajte v smere hodinových ručičiek. (pozri obr. F1, F2) POZNÁMKA: Skontrolujte, či je hriadeľ na svojom mieste pevne zaistený.

MONTÁŽ PREDLŽOVACIEHO NADSTAVCA K STROJU

(pozri obr. G1) Krok 1: Spájaciu konzolu vonkajšieho nadstavca (29) zarovnajte a zastrčte do píly. Krok 2: Zaisťovaciu rukoväť (28) otočte proti smeru chodu hodinových ručičiek tak, aby sa predlžovací nadstavec dotiahol ku stroju. POZNÁMKA: Pred zapnutím stroja skontrolujte, či je predlžovací nadstavec vo svojej polohe riadne zaistený. DEMONTÁŽ PREDLŽOVACIEHO NADSTAVCA (pozri obr. G2) Krok 1: Zaisťovaciu rukoväť (28) otočte v smere chodu hodinových ručičiek tak, aby sa uvoľnila a vytiahnite ju von. Krok 2: Pílu posuvom odpojte od predlžovacieho nadstavca. VÝSTRAHA!

• Ak pílu používate s predlžovacím nadstavcom, skontrolujte, či je vytiahnutá batéria. Nastavenie dĺžky predlžovacieho nadstavca Tyčová prerezávacia píla obsahuje teleskpický predlžovací nadstavec, ktorý je možné upraviť po dĺžke 2 m (úplne zastrčiť) až na 2.7 m (úplne vytiahnutý). Upínacia páka (26) slúži na udržanie nastavenej ľubovoľnej dĺžky predlžovacieho nadstavca v danej polohe.

1. Ak chcete nadstavec predĺžiť, uvoľníte upínaciu páku

tak, ako je znázornené na obrázku H. Nadstavec môžete voľne posúvať.

2. Vytiahnite vnútornú časť predlžovacieho nadstavca na

požadovanú dĺžku predĺženia. Poznámka: Použite iba minimálnu dĺžku nadstavca potrebnú na dosiahnutie konca rezaného konára.

3. Zaistenie predlžovacieho nadstavca do požadovanej

dĺžky prevediete utiahnutím upínacej páky tak, ako je znázornené na obrázku H.

DÔLEŽITÉ UPOZORNENIE Reťazová píla sa nedodáva s náplňou oleja pre reťazové píly. Pred použitím je dôležité naplniť ju olejom. Používanie reťazovej píly bez oleja na reťazové píly alebo so stavom oleja pod značkou minima oleja má za následok poškodenie reťazovej píly. POZNÁMKA Životnost retaze a jej rezný výkon závisia od optimálneho mastenia retaze. Z tohto dôvodu sa počas používania retazovej píly automaticky mastí olejom na retazové píly.

PLNENIE OLEJOVEJ NÁDRŽKY

VÝSTRAHA: Pred naplnením olejovej nádrže vytiahnite akumulátor.

1. Reťazová pílu postavte na vhodnú podložku tak, aby sa

uzáver olejovej nádržky (3) nachádzal hore.

2. Pomocou handričky vyčistite okolie uzávera olejovej

a prach. Nasaďte na nádržku uzáver (3) a rukou ho riadne utiahnite v smere pohybu hodinových ručičiek. DÔLEŽITÉ UPOZORNENIE Aby sa zabezpečila výmena vzduchu medzi nádržkou na olej a okolím, sú medzi sitkom a uzáverom nádržky na olej vytvorené štyri malé vyrovnávacie kanáliky, cez ktoré môže so zreteľom na fungovanie v malej miere vytekat olej. Dávajte láskavo pozor na to, aby ste pílu odstavili vždy do vodorovnej polohy (uzáver nádržky na olej (3) smeruje hore). Je dôležité používať mazadlo na tyče a reťaze(nie je súčasťou balenia), ktorého zloženie umožňuje použitie v širokom rozsahu teplôt bez potreby riedenia.Tento olej môžete dostať na mieste, kde ste zakúpili pílu alebo v miestnom obchode s týmito výrobkami. Nepoužívajte znečistené,252 Akumulátorová reťazová píla SK použité alebo inak kontaminované oleje. Mohlo by dôjsť k poškodeniu tyče alebo reťaze.Pri použití neschváleného oleja prepadá záruka produktu. Neprehltnite. V prípade požitia vyhľadajte lekársku pomoc. Uchovávajte mimo dosahu detí. Skladujte mimo dosahu tepla alebo otvoreného ohňa.

KONTROLA AUTOMATICKEJ MAZNICE

Správne fungovanie automatickej maznice je možné skontrolovať spustením reťazovej píly a nasmerovaním špičky vodiacej lišty (6) smerom ku kúsku kartónu alebo papieru umiestneného na zemi. Ak na sa na kartóne olejová škvrna zväčšuje, maznica pracuje správne. Ak sa na kartóne olejová škvrna neobjaví, a to aj napriek tomu, že je olejová nádržka plná, obráťte sa na zákaznícky servis Worx alebo na autorizovaného servisného zástupcu Worx. UPOZORNENIE Nedotýkajte sa reťazou zeme. Dodržiavajte bezpečnú vzdialenosť 30 cm. PREVÁDZKA

1. PRED POUŽITÍM VÁŠHO AKUMULÁTOROVÉHO

NÁRADIA VÝSTRAHA! Nabíjačka a batéria boli navrhnuté tak, aby mohli byť používané spoločne, a preto sa nepokúšajte používať žiadne iné zariadenia. Nikdy nevkladajte ani nedovoľte vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže dôjsť k vzniku elektrickej poruchy alebo nebezpečenstva. POZNÁMKA: Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabiť. Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky.

Iónovo-lítiová batéria je chránená proti úplnému vybitiu. Keď sa batéria vybije, ochranný obvod vypne náradie. Držiak nástroja sa prestane otáčať. V teplom prostredí alebo po intenzívnom nasadení sa jednotka batérií natoľko zahreje, že sa nedá ihneď nabíjať. Pred začatím nabíjania nechajte batériu vychladnúť.

3. VYBRATIE, NASADENIE JEDNOTKY BATÉRIE (pozri

obr. I1, I2, I3) Stlačte uvoľňovacie tlačidlo akumulátorového bloku a dajte dolu akumulátor z náradia. Po nabití zastrčte akumulátor do určeného vybrania na jeho pripojenie. Stačí jednoducho stlačiť a mierne pritlačiť tak, aby ste počuli cvaknutie. Pohľadom skontrolujte, či je akumulátor úplne zastrčený. POZNÁMKA Pri vyberaní batériu vždy pevne držte, aby ste zabránili jej pádu a možnému zraneniu.

4. Vypínanie a zapínanie (pozri obr. J)

POZOR Pred použitím akumulátorového náradia skontrolujte typ akumulátora. Používajte iba typ akumulátora uvedený v časti, ktorá sa týka príslušenstva. Pílu zapnite tak, že stlačíte odisťovacie tlačidlo (15) a potom úplne stlačte a podržte vypínač ON/OFF (Zapnúť/ Vypnúť) (2). Teraz sa môže uvoľniť odisťovacie tlačidlo. Pílu vypnite tak, že uvoľníte vypínač ON/OFF (Zapnúť/ Vypnäť).

DÔLEŽITÉ UPOZORNENIE je v nádržke olej? Pred začatím pílenia a potom pravideľne počas práce kontrolujte ukazovateľ hladiny oleja (14). (pozri obr. K1) Olej doplňte, keď je nízka hladina oleja. Dolievanie oleja do nádržky trvá približne 12 minút v závislosti od intenzity pílenia a počtu zastavení. Počas pílenia pravidelne každých 10 minút kontrolujte napnutie reťaze.

1) Do reťazovej píly vložte akumulátor.

2) Skontrolujte, či rezaná časť kmeňa neleží na zemi. Tým

zabránite kontaktu reťaze (7) so zemou a vedenie rezu naprieč kmeň. Kontakt reťaze so zemou, ak je v chode, je nebezpečný a spôsobuje jeho otupenie.

3) Na bezpečné uchopenie píly vždy používajte obe

ruky. Vždy používajte ľavú ruku na uchopenie prednej rukoväti (4) a pravú ruku na uchopenie zadnej rukoväti (1). Pílu držte pevne. Palec a prsty musia byť ovinuté okolo rukoväte píly. (pozri obr. K2)

4) Skontrolujte, či máte pevný postoj. Chodidlá majte

rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.

5) Až budete pripravený na prevedenie rezu, pravým

palcom úplne stlačte zaisťovacie tlačidlo (15) a stlačte spúšť píly. Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezať, skontrolujte, či píla beží na plné otáčky.

6) Na začiatku rezania položte pomaly otáčajúcu sa reťaz

na rezané drevo. Rezané drevo by malo byť, pokiaľ to bude možné, čo najbližšie k telu píly. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo kĺzaniu (bočný posun) píly.

7) Pílu veďte s miernym prítlakom a nevyvíjajte na ňu

nadmernú silu, nechajte pílu rezať vlastným tempom. Motor by sa preťažil a mohlo by dôjsť k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.

8) Pílu vyťahujte zo zárezu pri plných otáčkach. Pílu

zastavíte uvoľnením spínača On/Off (zap./vyp.) (2). Pred položením píly na zem skontrolujte, či sa reťaz úplne zastavila.

9) Vyskúšajte si rezanie na kuse odpadových konárov na

bezpečnom pracovnom mieste, kým nedosiahnete pohodlie pri práci, plynulý pohyb a stabilnú reznú rýchlosť, plynulým pohybom a so stabilnou rýchlosťou prevádzania rezu. Bezpečnostné zariadenie zabraňujúce spätnému rázu píly. Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjsť. Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

• Keď je píla v chode, držte ju oboma rukami. Pílu pevne uchopte. Palec a prsty musia spočívať na rukoväti.

• Na píle musia byť všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.

• Keď je reťaz v pohybe, predná časť vodiacej lišty sa nesmie ničoho dotýkať.

• Nikdy sa nepokúšajte rezať dva kmene zároveň. Vždy režte iba jeden kmeň.

• Prednú časť vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou časťou vodiacej lišty).

• Dávajte pozor na posúvanie dreva a ďalšie sily, ktoré môžu reťaz zovrieť.

• Pri opätovnom vkladaní píly do predchádzajúceho rez buďte mimoriadne opatrní.

• Používajte iba reťaz a vodiacu lištu (6) s nízkym spätným rázom dodanú s touto reťazovou pílou.

• Pílu nepoužívajte, keď je reťaz tupá alebo uvoľnená. Reťaz udržujte ostrú a správne napnutú. Ako pracovať s pílou bezpečne

1. Pílu používajte iba vtedy, keď máte pevný postoj.

2. Pílu držte na pravej strane vášho tela (pozri obr. L).

3. Pred kontaktom s drevom musí reťaz (7) dosiahnuť

5. Pri rezaní používajte hrotový doraz ako pákový bod.

6. Nepoužívajte reťazovú pílu s úplne roztiahnutými

rukami, nesnažte sa rezať ťažko dosiahnuteľné miesta alebo pri rezaní stáť na rebríku (pozri obr. N). Nikdy nepoužívajte túto pílu vo výške, ktorá presahuje vaše ramená. PÍLENIE NAPNUTÉHO DREVA POZRI OBR. O VÝSTRAHA: V takomto prípade platí zásada maximálnej opatrnosti. Dávajte pozor na spätné odpruženie dreva. Keď je tlak dreva uvoľnený, konár sa môže vymrštiť naspäť a uderiť tak obsluhu píly a spôsobiť vážne zranenie alebo aj smrť. Ak sa nachádza drevo na oboch stranách, odrežte z kmeňa najprv zhora (Y) jednu tretinu priemeru (horná strana tesárskej kozy) a potom na tom istom mieste prerežte kmeň zdola (Z) , aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Vyhýbajte sa pritom kontaktu píly so zemou. Ak sa nachádza drevo len na jednej strane, odrežte z kmeňa najprv zhora (Y) (spodná strana tesárskej kozy) jednu tretinu priemeru smerom hore a potom na tom istom mieste prerežte kmeň zhora (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly. OBSLUHA TYČOVEJ PREREZÁVACEJ PÍLY POUZE PRO WG323E, WG323E.9 Rezanie s popruhom na rameno (pozri obr. P1) Predlžovací nadstavec je dodávaný vrátane popruhu na rameno, ktorý poskytuje dodatočnú oporu pri zdvihu čelustí píly do vzduchu. Popruh na rameno zaveste za predlžovací nadstavec a omotajte okolo vášho ramena. Popruh na rameno môže tiež zmierniť ráz, ktorý vznikne odskočením prerezávacej píly Reťazová píla po dokončení rezu. Rezanie s predlžovacím nadstavcom

1. Do reťazovej píly vložte akumulátor.

2. Pred rezaním konárov vo vysokých výškach myslite

na všetky pokyny popísané v predchádzajúcej časti “Odstránenie konárov”, zvláštnu pozornosť ale venujte predpokladanej dráhe padajúceho konára. VÝSTRAHA: Nestojte priamo pod rezaným konárom. Osoby nachádzajúce sa v blízkosti držte v dostatočnej vzdialenosti. Pri práci s pílou nestojte na rebríku či inej nestabilnej podpore. S pílou nepracujte v blízkosti káblov, elektrického alebo telefónneho vedenia. Od akéhokoľvek elektrického vedenia udržujte odstup 3 m. (pozri obr. P2-P5)

3. Na bezpečné uchopenie píly vždy používajte obe ruky.

Pri práci s tyčovou prerezávacou pílou používajte iba určené oblasti úchopu rukoväte (pozri obr. P6). Pílu držte pevne. Palec a prsty musia byť ovinuté okolo rukoväte píly.

4. Skontrolujte, či máte pevný postoj. Chodidlá majte

palcom úplne stlačte zaisťovacie tlačidlo (30), potom úplne stlačte spínač Zap./Vyp. (31) (pozri obr. P7). Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezať, skontrolujte, či píla beží na plné otáčky.

6. Na začiatku rezania položte pomaly otáčajúcu sa

reťaz na rezané drevo. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo kĺzaniu (bočný posun) píly.

7. Pílu veďte s miernym prítlakom a nevyvíjajte na ňu

nadmernú silu. Motor by sa preťažil a mohlo by dôjsť k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.

8. Pílu vyťahujte zo zárezu pri plných otáčkach. Pílu

zastavíte uvoľnením spínača On/Off (zap./vyp.). Pred položením píly na zem skontrolujte, či sa reťaz úplne zastavila. OREZÁVANIE STROMOV (ODVETVOVANIE) VAROVANIE: Vyhnite sa spätnému rázu. Spätný ráz môže spôsobiť vážne zranenie alebo smrť. Ako môžete zabrániť riziku spätného rázu nájdete v kapitole Spätný ráz. VAROVANIE: Nepoužívajte tyčovú prerezávaciu pílu, keď stojíte:

• na rebríku alebo na inom nestabilnom povrchu

• v akejkoľvek nepohodlnej polohe Môže dôjsť k strate kontroly nad tyčovou prerezávacou pílou a tým k vzniku vážneho zranenia. VAROVANIE: S tyčovou prerezávacou pílou nepracujte, ak máte ruky v polohe nad ramenami. UPOZORNENIE: Ak okolité podmienky presahujú vaše schopnosti, vyhľadajte odbornú pomoc. Rezanie stromov je proces odrezávania konárov zo živého stromu. Skontrolujte, či máte pevný postoj. Chodidlá majte rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy. Pri rezaní stromov postupujte podľa nižšie uvedených pokynov.

1. Najskôr preveďte prvý rez 15 cm od kmeňa stromu zo254

Akumulátorová reťazová píla SK spodnej strany konára. Na tento rez použite hornú časť vodiacej lišty. Odrežte 1/3 priemeru konára (pozri obr. P8).

2. Rez posuňte ďalej po konári o 5 až 10 cm. Vykonajte

druhý rez z hornej strany konára. Pokračujte v reze, kým celý konár neodrežete.

3. Tretí rez vykonajte čo najbližšie ku kmeňu stromu zo

spodnej strany konára. Na tento rez použite hornú časť vodiacej lišty. Odrežte 1/3 priemeru konára.

4. Vykonajte štvrtý rez priamo nad tretím rezom.

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba reťaze píly a vodiacej lišty, a tiež celej píly, môžu znížiť šance na vznik spätného rázu. Týmto spôsobom predĺžite prevádzkovú životnosť vašej píly. POZNÁMKA: Dokonca aj pri použití píly so správne nabrúsenou reťazou sa môže po každom nabrúsení zvýšiť riziko spätného rázu.

1. V nasledujúcich prípadoch vyberte z píly batériu:

• Ak sa píla nepoužíva.

• Pred presunom z jedného miesta na druhé

• Pred vykonávaním údržby.

• Pred výmenou príslušenstva alebo doplnkov, ako sú reťaz píly a vodiaca lišta.

2. Pred každým a po každom použití skontrolujte

na píle. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu. Skontrolujte, či nedošlo k akémukoľvek poškodeniu, ktoré by mohlo ovplyvniť bezpečnosť obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Reťazovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnosť alebo prevádzku. Poškodenie nechajte opraviť v autorizovanom servisnom stredisku. Miesta autorizovaných servisných stredísk nájdete na internetovej stránke www.worx.com

3. Vykonávajte dôkladnú údržbu reťazovej píly.

• Nikdy pílu nevystavujte na daždi.

• Dbajte na to, aby bola reťaz píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.

• Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

4. Pri vykonávaní servisu vždy používajte iba

originálne náhradné diely.

5. Ak pílu nepoužívate, vždy ju uskladňujte.

• Na vysokom alebo uzamykateľnom mieste, mimo dosahu detí.

• S nasadenou lištou a krytom na pílu (9) Údržba vodiacej lišty Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba. Nosné koľajnice vodiacej lišty, ktoré nesú reťaz, by mali byť vyčistené pred uskladnením píly alebo ak sú reťaz alebo vodiace lišty zanesené nečistotou. Koľajnice by sa mali vyčistiť po každom zosadení reťaze. Po uplynutí každých 5 hodín prevádzky vodiacu lištu pretočte tak, aby jej horná strana bola ďalej spodná a naopak. Situácie, ktoré vyžadujú údržbu reťaze a vodiacej lišty:

1. Odstráňte kryt na reťaz a potom vodiacu lištu a reťaz.

(pozri kapitola ZOSTAVENIE)

2. Z koľajníc vodiacej lišty odstráňte nečistoty pomocou

drôtenej kefy, skrutkovača alebo podobného vhodného náradia. (pozri obr. Q)

3. Skontrolujte, či ste dôkladne očistili miesta s nánosmi

maziva. Podmienky, ktoré vyžadujú vykonanie údržby reťaz (7) a vodiacej lišty (6) :

• Rezy na jednej strane alebo pod uhlom.

• Píla bola pri reze tlačená silou.

• Nedostatočný prívod oleja do lišty a reťaze. Po každom nabrúsení reťaze skontrolujte stav vodiacej lišty. Opotrebovaná lišta spôsobuje poškodenie reťaze a rezanie tak bude obtiažne. Po každom použití pílu odpojte od zdroja napájania, z vodiacej lišty a z otvoru reťazového kolesa odstráňte všetky nánosy pilín. Ak nie je horná strana vodiacej lišty rovná, zarovnajte strany a pravé uhly pomocou plochého pilníku. Pilník Hrany koľajnice a Klzkej doštičky s pravým uhlom Opotrebovaná drážka Správny tvar drážky Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie koľajníc. Ak je nutná výmena, používajte iba vodiace lišty špecifikované pre vašu pílu v zozname náhradných dielov alebo na štítku vašej reťazovej píly. Výmena pílovej retaze/výmena a obrátenie čepele Vymeňte reťaz píly, ak sú zuby reťaze príliš opotrebované alebo ak dôjde k prasknutiu reťaze. Používajte iba remeň, ktorý je uvedený v tomto návode. Pri výmene reťaze píly vždy použite nové hnacie reťazové koleso. Tak bude zaistený správny pohon reťaze píly. Pred brúsením reťaze skontrolujte vodiacu lištu. Opotrebovaná alebo poškodená vodiaca lišta je veľmi nebezpečná. Opotrebovaná alebo poškodená vodiaca lišta spôsobí poškodenie reťaze píly a rezanie bude omnoho náročnejšie. Potom napínaciu západku založte na novú lištu (23) a255 Akumulátorová reťazová píla SK utiahnite skrutku otáčaním doprava. Vyčnievajúca časť západky (a) musí zapadať do otvoru v lište. (pozri obr. R)

OSTRENIE PÍLOVEJ REŤAZE

VÝSTRAHA: Pred vykonávaním servisu vyberte z píly batériu. Mohlo by dôjsť k úrazu elektrickým prúdom alebo pri kontakte s pohybujúcou sa reťazou k ťažkému či smrtelnému zraneniu. Rezné hroty na reťazi sú ostré. Pri manipulácii s reťazou používajte ochranné rukavice. Dbajte na to, aby bola reťaz píly stále ostrá. Vaša píla bude rezať rýchlejšie a bezpečnejšie. Tupá reťaz píly bude spôsobovať zbytočne veľké opotrebovanie hnacieho reťazového kolesa, vodiacej lišty, reťaze píly a motora. Ak musíte reťaz píly tlačiť do dreva silou a ak vzniká pri rezaní iba prach s niekoľkých veľkými trieskami, reťaz píly je tupá.

REŤAZOVÉ KOLESO MAŽTE

VAROVANIE Počas vykonávania údržby alebo servisu tohoto náradia používajte pevné ochranné rukavice. Pred vykonávaním servisu alebo údržby píly vždy vytiahnite akumulátor. POZNÁMKA Pri mazaní reťazového kolesa reťaz alebo lištu nie je nutné odstrániť.

vtláčajte mazivo, kým sa neobjaví na vonkajšom okraji zubu reťazového kolesa. (pozri obr. S)

3. Ak chcete otočiť kolesom reťaze, uvoľníte zarážku

reťaze a rukou reťaz čiastočne vytiahnite tak, aby strana kolesa reťaze, ktorá nie je namazaná bola v rovine s otvorom na mazanie. Postup mazania opakujte.

PROSTREDIA Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.256 Akumulátorová reťazová píla SK

My, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Vyhlasujeme, že tento výrobok Popis Reťazová a tyčová akumulátorová píla Typ WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - Označenie strojového zariadenia, zástupcu reťazovej píly a tyčovej píly) Funkcia Rezanie dreva Zodpovedá nasledujúcim smerniciam: 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC v novelizácii 2005/88/EC Poverený úradný orgán Názov: Intertek Deutschland GmbH (úradná vyhláška 0905) Adresa: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Číslo certifikátu: 17SHW1086-01 (WG322E WG322E.1 WG322E.9) 17SHW1166-01 (WG323E WG323E.9) WG322E WG322E.1 WG322E.9 2000/14/EC v novelizácii 2005/88/EC: - Postup vyhodnotenia zhody podľa Dodatku V - Meraný akustický výkon 94.7 dB(A) - Deklarovaný zaručený akustický výkon 96 dB(A) WG323E WG323E.9 2000/14/EC v novelizácii 2005/88/EC: - Postup vyhodnotenia zhody podľa Dodatku V - Meraný akustický výkon 95.2 dB(A) - Deklarovaný zaručený akustický výkon 96 dB(A) Spĺňa posudzované normy: EN 60745-1 EN 60745-2-13

EN ISO 3744 EN 55014-1

EN 55014-2 Súčasť EN ISO11680-1 Osoba zodpovedajúca za technickú dokumentáciu: Názov: Marcel Filz Adresa: Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/04/22 Allen Ding Zástupca vrchnej konštrukčnej kancelárie,Testovanie & Certifikácia Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

ODSTRAŇOVANIE PROBLÉMOV

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabuľke máte zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak nebudete vedieť identifikovať problém a odstrániť vzniknutú poruchu, obráťte sa na svoju autorizovanú servisnú opravovňu. Dôležité upozornenie: Predtým, ako začnete hľadať poruchu, ručné elektrické Nadie vypnite a vyberte z neho akumulátor. Symptóm Možné príčiny Možné riešenie Reťazová píla nefunguje Vybitá batéria Poškodená poistka Nabite batériu Vymeňte poistku Pílová reťaz je suchá Reťaz/vodiaca lišta sú horúce Prehriatie Priliš vysoký prítlak pri rezaní. Uvoľnený spoj. Uvoľnený niektorý interný kontakt. Porucha vypínača. Pílu položte na chladné, vetrané miesto, aby mohla vychladnúť. Pri rezaní na pílu priliš netlačte. Vyhľadajte autorizovanú servisnú opravovňu. Vyhľadajte autorizovanú servisnú opravovňu. Vyhľadajte autorizovanú servisnú opravovňu. Pílová reťaz je suchá V olejovej nádržke niet oleja. Odvzdušňovanie uzáveru olejovej nádržky je upchaté. Výtokový kanálik oleja je upchatý. Doplniť olej. Vyčistiť uzáver olejovej nádržky. Prečistiť výtokový kanálik oleja. Reťaz/vodiaca lišta sú horúce V olejovej nádržke niet oleja. Odvzdušňovanie uzáveru olejovej nádržky je upchaté. Výtokový kanálik oleja je upchatý. Napnutie reťaze je príliš veľké. Reťaz je tupá. Doplniť olej. Vyčistiť uzáver olejovej nádržky. Prečistiť výtokový kanálik oleja. Nastaviť napnutie reťaze. Nabrúsiť reťaz, alebo ju nahradiť novou. Pílová reťaz beží trhavo, vibruje, alebo nepíli správne Napnutie reťaze je príliš slabé. Reťaz je tupá. Reťaz je opotrebovaná. Zuby pílovej reťaze majú nesprávny smer. Nastaviť napnutie reťaze. Nabrúsiť reťaz, alebo ju nahradiť novou. Reťaz vymeniť. Pílovú reťaz premontovať tak, aby mali zuby korektný smer.%UH]çLĀQDYHULçQDçDJD 6/
