MANUAL DE USUARIO WG322E.1 WORX

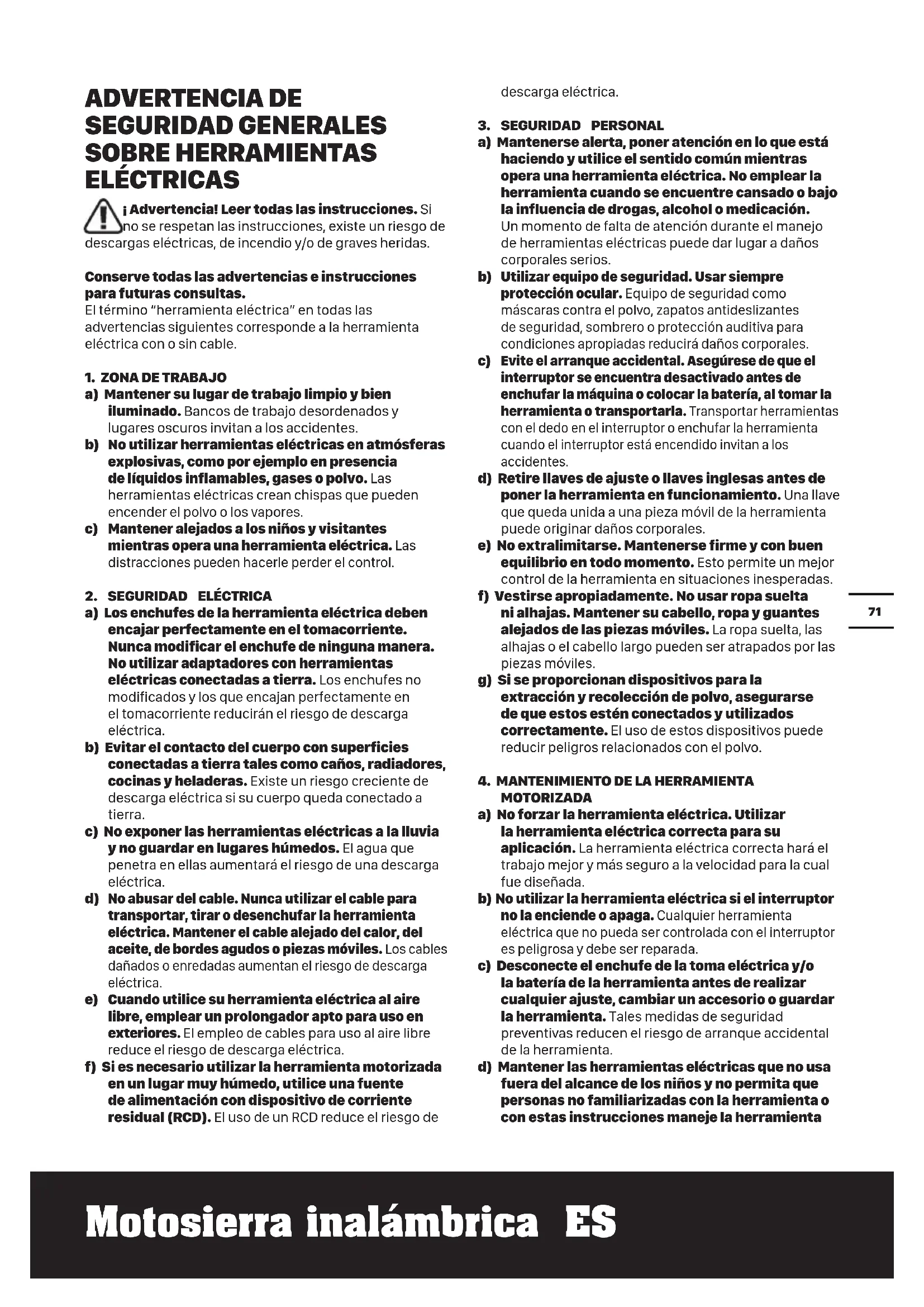

1. Poggiare su una superficie adatta la sega a catena con

a) Mantener su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes.

No utilizar herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores.

Mantener alejados a los niños y visitantes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2. SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben encajar perfectamente en el tomacorriente. Nunca modificar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica. b) Evitar el contacto del cuerpo con superficies conectadas a tierra tales como caños, radiadores, cocinas y heladeras. Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra. c) No exponer las herramientas eléctricas a la lluvia y no guardar en lugares húmedos. El agua que penetra en ellas aumentará el riesgo de una descarga eléctrica.

No abusar del cable. Nunca utilizar el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados o enredadas aumentan el riesgo de descarga eléctrica.

Cuando utilice su herramienta eléctrica al aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para uso al aire libre reduce el riesgo de descarga eléctrica. f) Si es necesario utilizar la herramienta motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3. SEGURIDAD PERSONAL

a) Mantenerse alerta, poner atención en lo que está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicación. Un momento de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios.

Utilizar equipo de seguridad. Usar siempre protección ocular. Equipo de seguridad como máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales.

Evite el arranque accidental. Asegúrese de que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes. d) Retire llaves de ajuste o llaves inglesas antes de poner la herramienta en funcionamiento. Una llave que queda unida a una pieza móvil de la herramienta puede originar daños corporales. e) No extralimitarse. Mantenerse firme y con buen equilibrio en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas. f) Vestirse apropiadamente. No usar ropa suelta ni alhajas. Mantener su cabello, ropa y guantes alejados de las piezas móviles. La ropa suelta, las alhajas o el cabello largo pueden ser atrapados por las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo.

4. MANTENIMIENTO DE LA HERRAMIENTA

MOTORIZADA a) No forzar la herramienta eléctrica. Utilizar la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada.

No utilizar la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la toma eléctrica y/o la batería de la herramienta antes de realizar cualquier ajuste, cambiar un accesorio o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta. d) Mantener las herramientas eléctricas que no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta72 Motosierra inalámbrica ES eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos. e) Revisar las herramientas eléctricas. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se verifican daños, recurra a un service calificado antes de volver a usar la herramienta. Las herramientas mal mantenidas causan muchos accidentes. f) Mantener las piezas de corte limpias y afiladas. Puesto que son menos probables de atascarse y más fáciles de controlar. g) Utilizar la herramienta eléctrica, accesorios y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa.

5. UTILIZACIÓN Y MANTENIMIENTO DE LA BATERÍA

Recargar solamente con el cargador indicado por el fabricante. Un cargador adaptado a un tipo de batería podría crear un riesgo de incendio si se utiliza con una diferente batería.

Utilizar las herramientas eléctricas solamente con baterías especialmente adaptadas. La utilización de cualquier otra batería podría causar un riesgo de incendio o herida. c) Cuando la batería no está en uso, tenerla lejos de los objetos metálicos como los trombones, las piezas de moneda, las llaves, los clavos, los tornillos, o cualquier otro pequeño objeto metálico susceptibles de establecer una conexión de un terminal a otra. El cortocircuito de un terminal a otra puede causar quemaduras o un incendio. d) Hay una fuga de líquido de la batería. Evitar todo contacto. Si entre accidentalmente en contacto con este líquido, lavar con agua limpia. En caso de contacto con los ojos, consultar a un médico. El líquido presente en las baterías puede causar irritaciones o quemaduras.

Permitir que el mantenimiento de su herramienta eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas. Esto es primordial para mantener la seguridad de la herramienta eléctrica. INSTRUCCIONES DE

SEGURIDAD PARA SIERRAS

1. Mantenga alejadas todas las partes del cuerpo

de la cadena de sierra en funcionamiento. Antes de poner en marcha la sierra cerciórese primero de que la cadena de sierra no toque en ningún lado. Un momento de distracción al trabajar con la sierra de cadena puede causar que la cadena de sierra se enganche con su vestimenta o alguna parte del cuerpo.

Sujete la sierra de cadena agarrando la empuñadura posterior con la mano derecha y la empuñadura anterior con la mano izquierda. La sujeción de la sierra de cadena en una posición de trabajo diferente, aumenta el riesgo de accidente y, por lo tanto, no debe aplicarse.

3. La cubierta de esta motosierra podría entrar en

contacto con conductores eléctricos ocultos durante el uso; sosténgala exclusivamente por sus superficies de empuñadura aisladas. Una motosierra que entrase en contacto con un conductor eléctrico “activo” podría transmitir electricidad a sus piezas metálicas externas y derivar en una descarga eléctrica al usuario.

Colóquese unas gafas de protección y unos protectores auditivos. Se recomienda emplear un equipo de protección adicional para la cabeza, manos, piernas y pies. Un equipo de protección adecuado reduce el riesgo de accidente al salir violentamente lanzadas las virutas o al tocar fortuitamente la cadena de sierra.

No trabaje con la sierra de cadena estando subido a un árbol. La utilización de la sierra de cadena sobre un árbol puede provocar un accidente.

Siempre preste atención a trabajar manteniendo una postura estable, y solamente use la sierra de cadena si se encuentra sobre un firme consistente, seguro, y plano. Al utilizar una escalera en firmes resbaladizos o inestables puede llegar a perder el equilibrio, y el control sobre la sierra de cadena.

7. Esté prevenido al cortar una rama que se

encuentre bajo tensión, ya que podría retroceder elásticamente. A medida que va cortando la rama puede que la tensión a la que está sometida haga que ésta se desgarre bruscamente y golpee al usuario o/y que le haga perder el control sobre la sierra de cadena.

8. Proceda con especial cautela al cortar

matorrales y árboles jóvenes. El material fino puede engancharse con la cadena de sierra y golpearle o hacerle perder el equilibrio.

9. Transporte la sierra de cadena sujetándola por

la empuñadura delantera con la cadena de sierra detenida y la espada señalando hacia atrás. Al transportar y guardar la sierra de cadena montar siempre la funda protectora. El manejo con precaución de la sierra de cadena reduce el riesgo de un contacto accidental con la cadena de sierra en funcionamiento.

Aténgase a las instrucciones de lubricación, tensado de la cadena, y cambio de los accesorios. Una cadena incorrectamente tensada o insuficientemente lubricada puede romperse, o ser más propensa al rechazo.

Mantenga las empuñaduras secas, limpias y libres de aceite o grasa. Las empuñaduras manchadas de aceite o grasa son resbaladizas y pueden hacerle perder el control sobre el aparato.

12. Únicamente serrar madera. Solamente emplear73

Motosierra inalámbrica ES la sierra de cadena para aquellos trabajos para los que fue concebida – Ejemplo: No utilice la sierra de cadena para serrar plástico, ladrillos, o materiales de construcción si éstos no son de madera. La utilización de la sierra de cadena para trabajos para los que no ha sido concebida puede conducir a situaciones de peligro.

SIERRA El rechazo puede producirse si la punta de la espada alcanza a tocar un objeto, o si la ranura de corte se estrecha al ceder la madera que se está cortando, hacienda que se atasque la cadena de sierra. Si la punta de la espada alcanza a tocar un objeto, ello puede provocar una fuerza de reacción inesperada hacia atrás, haciendo que la espada sea impulsada hacia arriba en dirección al usuario. Al atascarse la cadena de sierra en el borde superior de la espada ello puede provocar que la espada se proyectada bruscamente en dirección al usuario. Cada una de las reacciones descritas puede hacerle perder el control sobre la sierra y causarle un accidente grave. No trabaje confiando exclusivamente en los dispositivos de seguridad que incorpora la sierra de cadena. Como usurario de una sierra de cadena deberá tomar diversas medidas preventivas para poder trabajar sin accidentarse ni lesionarse. El rechazo es ocasionado por la aplicación o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan: - Sujete la sierra con ambas manos y abarcando las empuñaduras de la sierra de cadena con el pulgar y los dedos. Coloque su cuerpo y brazos en una postura que le permita oponerse a las fuerzas de rechazo. Tomando unas medidas oportunas, el usuario es capaz de controlar las fuerzas de rechazo. Jamás suelte la sierra de cadena. - Evite posturas anormales y no sierre por encima de la altura del hombro. De esta manera se evita el contacto fortuito con la punta de la espada y además se alcanza un mejor control de la sierra de cadena al presentarse unas situaciones inesperadas. - Siempre utilice las espadas y cadenas de sierra de repuesto que el fabricante prescribe. Las espadas y cadenas de sierra incorrectas pueden provocar la rotura de la cadena o un rechazo. - Respete las instrucciones del fabricante para el afilado y mantenimiento de la cadena de sierra. Los limitadores de profundidad demasiado bajos aumentan el riesgo de que se origine un rechazo. RIESGOS RESIDUALES Aunque el aparato se utilice de forma adecuada, siempre existen riesgos residuales imposibles de prevenir. Dependiendo del tipo y el diseño del producto, pueden existir los peligros potenciales que se indican a continuación: - Contacto con los dientes de sierra expuestos (peligro de corte) - Acceso a la sierra rotativa de la cadena (peligro de corte) - Movimiento brusco e imprevisible de la guía (peligro de corte) - Expulsión de piezas desde la cadena de la sierra (peligro de corte/penetración) - Expulsión de trozos de la pieza de trabajo - Contacto del aceite con la piel - Pérdida de capacidad auditiva, si no se utiliza una protección auditiva adecuada durante el trabajo ADVERTENCIAS DE

1. La máquina no se debe utilizar cuando el operador

esté cansado, enfermo o bajo la influencia del alcohol u otras drogas.

2. Para reducir el riesgo, mantenga a los transeúntes a

una distancia segura de la máquina mientras esta esté en funcionamiento.

3. Sea consciente del peligro que suponen las posiciones

de funcionamiento, así como el riesgo de ser golpeado por ramas que caen o ramas que, una vez golpeen el suelo, rebotan. El usuario puede ser golpeado por ramas que caen o por aquellas que rebotan después de golpear en el suelo. Quite las ramas de las secciones.

4. Mantenga un equilibrio firme durante el uso de la

máquina. Utilice el arnés proporcionado.

5. Mantenga la máquina alejada una distancia suficiente

de tendidos eléctricos elevados. ADVERTENCIAS DE

BATERÍA a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.

No exponga las baterías al calor o al fuego. No las74 Motosierra inalámbrica ES guarde expuestas directamente al sol.d) No exponga las baterías a impactos mecánicos.e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería.g) Mantenga las baterías limpias y secas.h) Limpie los bornes de la batería con un paño limpio si se ensucian.i) Cargue la batería antes de utilizarla. Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado.j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice.k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento.l) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20ºC ± 5 ºC).m) Al eliminar las baterías, mantenga las baterías de distinto sistema electroquímico separadas unas de otras. Recargue solo con el cargador indicado por Worx. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías.o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato.p) Mantenga la batería fuera del alcance de los niños.q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento.r) Extraiga la batería del aparato cuando no lo utilice.s) Deshágase del producto correctamente. GUARDE ESTAS INSTRUCCIONES Instrucciones para la realización correcta de operaciones de talado, poda y corte de cuña1. Talado de árbolesSi los trabajos de troceado y de tala son realizados al mismo tiempo por varias personas, la separación entre las personas dedicadas a trocear y aquellas encargadas de talar deberá ser al menos igual al doble de la altura del árbol a talar. Cuide que al talar árboles no ponga en peligro a otras personas, que no puedan dañarse tendidos eléctricos, y que no se provoquen daños materiales. En caso de que un árbol alcance a tocar un tendido eléctrico, deberá informarse de inmediato a la compañía eléctrica.Al serrar en declives, se recomienda que el usuario se sitúe en lado de arriba del árbol a talar, ya que una vez talado, éste tenderá a rodar o deslizar hacia abajo.Antes de talar el árbol deberá planificarse y despejarse, si procede, la trayectoria de escape. Dicha vía de escape debe ir diagonalmente en dirección opuesta a la dirección de caída prevista, tal como puede verse en la Figura 1.Antes del talado deberá tenerse en cuenta la inclinación natural del árbol, la posición de las ramas más grandes, y el sentido en que sopla el viento para poder predecir la dirección de caída del árbol.La suciedad, piedras, corteza suelta, clavos, grapas y alambre deberán retirarse del árbol.2. Corte de la cuñaRealice un corte de 1/3 del diámetro del árbol en sentido perpendicular a la dirección de caída, tal como se muestra en la figura 1. Realice primero el corte inferior horizontal (W). Con ello se evita que la cadena de sierra o la espada se atasquen al efectuar el corte inclinado de la cuña (X).3. Corte de taladoRealice el corte de talado (Y), como mínimo, 50 mm más alto que el corte de muesca, tal como puede verse en la figura 1. Sierre el corte de talado paralelamente al corte inferior horizontal de la cuña. Profundice el corte de talado cuidando que quede todavía una costilla que pueda actuar a modo de bisagra. Esta costilla de madera evita que el árbol pueda girarse y se desplome en dirección incorrecta. No sierre esta costilla de madera.Al profundizar el corte hasta el grosor indicado para la costilla de madera, el árbol debería comenzar a desplomarse. En caso de apreciar que el árbol tiende a caer en una dirección diferente de la prevista, o que se incline hacia atrás y aprisione la cadena de sierra, interrumpa el corte e inserte en éste cuñas de madera, plástico o aluminio (Z) para obligar al árbol a caer en la dirección prevista ( Al comenzar a desplomarse el árbol, saque la sierra de cadena del corte, desconéctela, deposítela, y abandone el área de peligro siguiendo la trayectoria de escape prevista ). Tenga cuidado con las ramas que puedan caer y procure no tropezar. (Ver Fig. 1)

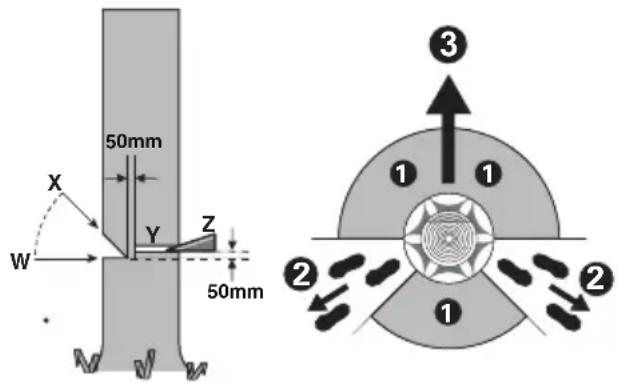

Figura.1 4. PodaEste trabajo consiste en cortar a ras con el tronco las ramas del árbol ya talado. Al podar el árbol, no corte por el momento aquellas ramas grandes sobre las que está apoyado el árbol. Retire las ramas pequeñas de un solo corte, tal como se muestra en la figura 2. Las ramas en tensión deberán cortarse de abajo hacia arriba para evitar75 Motosierra inalámbrica ES que la cadena de sierra se atasque. Figura.2

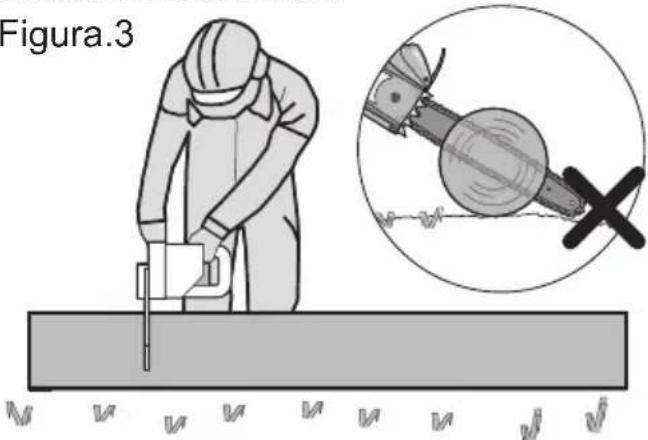

5. Troceado del tronco

Este trabajo consiste en ir cortando en trozos el árbol talado. Observe en mantener una posición estable y distribuya por igual entre ambos pies el peso de su cuerpo. Siempre que sea posible, el tronco deberá reposar sobre ramas, vigas o cuñas. Podrá serrar con mayor facilidad si se atiene a estas sencillas indicaciones. Si el tronco está apoyado en toda su longitud, tal como se muestra en la figura 3, se corta desde arriba (corte superior); evite el contacto con el suelo, ya que esto perjudicaría al filo de la cadena. Figura.3 Si el tronco está apoyado por un extremo, tal como se muestra en la figura 4, corte 1/3 del diámetro por la parte inferior (1). A continuación, realice el corte de acabado cortando por la parte superior hasta llegar al primer corte (2).

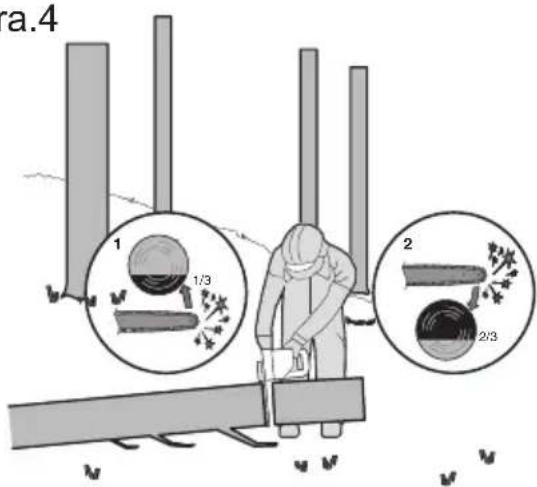

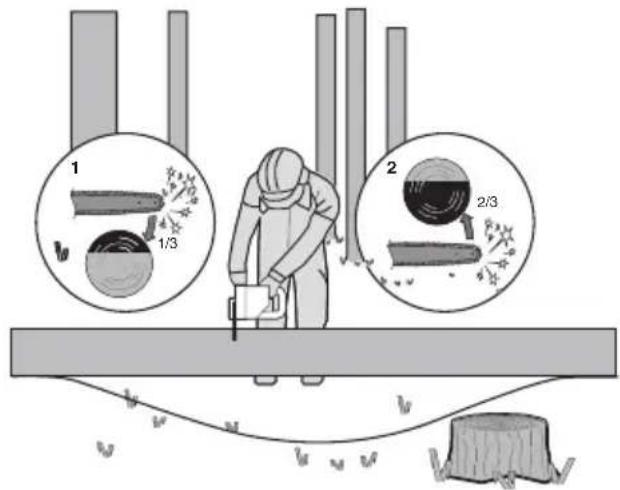

1/3 Figura.4 Si el tronco está apoyado por ambos extremos, tal como se muestra en la figura 5, corte 1/3 del diámetro desde la parte superior (corte superior) (1). A continuación, finalice el corte cortando por la parte inferior los 2/3 restantes hasta encontrarse con el primer corte (2).

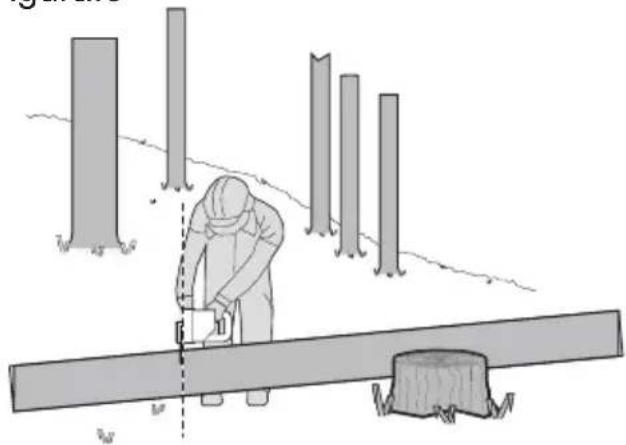

2/3 1/3 Figura.5 Para cortar en una pendiente, colóquese siempre en la parte superior del tronco, tal como se muestra en la figura 6. Para mantener plenamente el control sobre el aparato al finalizar el corte, ir reduciendo poco antes la presión de aplicación, sin dejar de sujetar con igual firmeza las empuñaduras de la sierra de cadena. Preste atención a que la cadena de sierra no toque el suelo. Una vez finalizado el corte, espere a que se haya detenido la cadena de sierra antes de retirar la sierra de cadena. Siempre desconecte el motor de la sierra de cadena antes de trasladarse a otro punto. Figura.676 Motosierra inalámbrica ES SÍMBOLOS Para reducir el riesgo de lesión, lea el manual de instrucciones. ADVERTENCIA Utilícese protección auditiva Utilícese protección ocular Utilícese máscara antipolvo Proteger el aparato de la lluvia. Llevar casco. Llevar guantes protectores Llevar calzado de seguridad

Peligro con las líneas eléctricas aéreas. Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos. No tirar las baterías. Las baterías agotadas deben llevarse al punto local

recogida o reciclaje de residuos. No quemar No exponer a la lluvia o al agua Se debe evitar el contacto de la punta de la barra guía con cualquier tipo de objetos. El contacto de la punta puede causar que la barra guía se mueva repentinamente hacia arriba y abajo, lo que podría causar lesiones graves para el usuario. Utilice ambas manos para operar la sierra.77 Motosierra inalámbrica ES

LISTA DE COMPONENTES

1. EMPUÑADURA POSTERIOR

2. INTERRUPTOR DE CONEXIÓNDESCONEXIÓN

5. PROTECCIÓN PARA LAS MANOS

15. BLOQUEADOR DE CONEXIÓN

20. TORNILLO DE FIJACIÓN DE LA ESPADA

23. PESTILLO DE LA TENSIÓN DE LA CADENA VER FIG. A

24. MANGO DE LA PÉRTIGA DE EXTENSIÓN

25. MANDO DE BLOQUEO

26. PALANCA DE FIJACIÓN

29. SOPORTE DE CONEXIÓN DE LA PÉRTIGA DE EXTENSIÓN

30. BOTÓN DE BLOQUEO DEL MANGO DE LA PÉRTIGA DE EXTENSIÓN

31. INTERRUPTOR DE ENCENDIDO Y APAGADO DEL MANGO DE LA PÉRTIGA DE EXTENSIÓN

32. CORREAS PARA EL HOMBRO

*¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!78 Motosierra inalámbrica ES

CARACTERÍSTICAS TÉCNICAS

Modelo WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - denominación de la máquina, representa la sierra pértiga y la motosierra) WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Te n s ió n 2 0 V Max** Longitud de la espada 25cm Velocidad de la cadena 3.8m/s Capacidad del depósito de aceite 130ml Paso de la cadena 3/8" Número de elementos de arrastre 40 Espesor de la cadena 0.043” Tipo de cadena adaptable ES: 3/8.043-40E/ QIRUI : A0(T)-40E/ OREGON: 90PX040G Tipo de barra adaptable ES: ES104SDEA041/ QIRUI : PO10-43SR(T) / OREGON: 104MLEA041 Tiempo de carga 5hrs Peso (cadena y barra incluidas) 2.8kg 2.4kg 4.6kg 4.2kg **Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 voltios. El voltaje nominal es 18 voltios. ACCESORIOS WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Cadena 11111 Espada 11111 Cubierta de transporte 11111 Barra de extensión (WA0166) / / / 1 1 Cargador (WA3760) 1 / / 1 / Cargador (WA3880) / 1 / / / Batería de Litio (WA3551) 1 1 / 1 / Correas para el hombro / / / 1 1 Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. El personal del establecimiento también puede ayudar y aconsejar.79 Motosierra inalámbrica ES

INFORMACIÓN SOBRE EL

= 85.7 dB(A) Nivel de potencia acústica ponderada

= 3.0 dB(A) Utilíce protección auditiva.

INFORMACIÓN SOBRE LAS

VIBRACIONES Los valores totales de vibración se determinan según la norma EN 60745: Valor de emisión de vibración

Incertidumbre K = 1.5 m/s El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición. ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría ser distinto al valor declarado dependiendo de la forma en que se use la herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la herramienta: El modo de uso de la herramienta y los materiales que se cortan o perforan. El estado general y las condiciones de mantenimiento de la herramienta La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones. La firme sujeción de las empuñaduras y la utilización de accesorios antivibración. El uso de la herramienta conforme a su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo. Cómo minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. USO INDICADO El aparato ha sido proyectado para talar árboles y para aserrar troncos, ramas, vigas de madera, tablas, etc. y puede emplearse para realizar cortes a favor y transversal al sentido de la fibra de la madera. Este aparato no es adecuado para aserrar materials minerales. MONTAJE ADVERTENCIA! No instale la batería hasta que se haya montado completamente. Al manipular en la cadena de sierra deben usarse siempre guantes de protección. MONTAJE DE LA ESPADA Y LA CADENA DE SIERRA

1. Desembalar cuidadosamente todas las partes.

2. Colocar la motosierra sobre una superficie plana y

recomendadas para la espada.

4. Insertar la cadena de sierra (7) en la ranura de la

espada (6). Verifique que la cadena gire en la dirección correcta comparándola con el símbolo de la cadena que hay en la espada, o mirando el símbolo indicador de marcha de la cadena (17) que hay en el cuerpo de la sierra. Asegúrese de que el pestillo de tensión de la cadena (23) esté apuntando hacia afuera. (Ver Fig. A)

5. Colocar la cadena en torno a la rueda de cadena (16)

de manera que el perno de sujeción (20) y ambos nervios-guía (21) de la espada (19) queden alojados en el agujero rasgado de la espada, observando en ello que el perno tensor de cadena penetre en el respectivo orificio de la espada (6). (Ver Fig. B1, B2)

6. Observar que todas las partes estén correctamente

colocadas. Asegurarse de que las articulaciones de accionamiento estén asentadas completamente en el piñón de accionamiento (Ver Fig. C1), evitando que se tuerzan, tal como se muestra en la Fig. C2. Si se tuercen, sujetar la cadena por la espada justo delante de la torcedura y tirar para deshacerla. NOTA: La cadena debe girar libremente y sin torcerse.

7. Colocar la cubierta de la cadena (9) y apretarla girando

el botón tensor de la cadena (8) en sentido horario hasta que esté firme. (Ver Fig. D) ADVERTENCIA La cadena todavía no se encuentra tensada. El tensado de la cadena se describe en la sección “Tensado de la cadena”. Ahora la cadena necesita inspeccionarse para asegurarse de que la tensión es la correcta. TENSADO DE LA CADENA DE SIERRA (Ver Fig. E1, E2) NOTA: Las sierras de cadena nuevas se dilatan. Comprobar80 Motosierra inalámbrica ES la tensión de la cadena periódicamente la primera vez que se utilice y tensar la cadena (7) si se afloja alrededor de la espada (6). ADVERTENCIA: Quite la batería de la herramienta antes de ajustar la tensión de la cadena de la motosierra. Los bordes de corte de la cadena son sumamente filosos. Utilice guantes de protección cuando manipule la cadena. Mantenga siempre la cadena con la tensión correcta. Una cadena suelta aumentará el riesgo de repulsiones. Una cadena suelta podría soltarse de la ranura de la espada y esta situación puede causar lesiones al usuario y dañar la cadena. Una cadena suelta hará que la cadena, la barra de la cadena y la rueda dentada se desgasten más rápidamente.

1. Depositar la sierra de cadena sobre una superficie

2. Gire el botón tensor de la cadena (8) hacia la derecha

con la mano hasta que esté apretado firmemente. NOTA: La tensión se aumenta automáticamente mientras el botón tensor de la cadena (8) se gira hacia la derecha. El mecanismo de trinquete evita que la cadena se afloje.

3. Incline la sierra hacia adelante (Ver Fig. E1) donde la guía

(6) de la punta de la barra es empujada hacia arriba. Esto eliminará la holgura de la cadena.

4. Apriete completamente el botón tensor de la cadena

(8) girándolo hacia la derecha.

5. Compruebe minuciosamente la tensión ajustada

por el mando de tensado automático de la cadena. La cadena (7) está tensada correctamente cuando puede levantarse aproximadamente una distancia equivalente a la mitad de la profundidad del eslabón de accionamiento de la barra guía (6) en el centro. Para realizar esta comprobación debe utilizarse una mano para levantar la cadena contra el peso de la máquina. (Ver Fig. E2) NOTA: La cadena (7) está tensada correctamente si puede levantarse de la barra guía (6) y el eslabón de accionamiento está dentro del raíl de la barra guía (6). NOTA: Con las operaciones de corte, la cadena (7) se estira y se destensa. Cuando la cadena esté floja, desenrosque completamente el botón tensor de la cadena (8) o gírelo tres vueltas completas hacia la izquierda y, a continuación, vuelva a apretar el botón tensor de la cadena (8) para restablecer correctamente la tensión de la cadena, repitiendo los pasos 1-4 indicados arriba. MONTAJE DE LA BARRA DE EXTENSIÓN (solo para WG323E, WG323E.9) Alinee el mango de la pértiga de extensión e insértelo en el eje. Gire el mando de bloqueo en sentido horario para bloquear. (Ver Fig. F1, F2) NOTA Compruebe que el eje esté bloqueado firmemente. INSTALACIÓN DE LA PÉRTIGA DE EXTENSIÓN EN LA MÁQUINA (Ver Fig. G1) Paso 1: Alinee el soporte de conexión de la pértiga (29) e introdúzcalo en la sierra. Paso 2: Gire el mando de bloqueo (28) en sentido antihorario para fijar la pértiga de extensión a la máquina. NOTA: Compruebe que la pértiga de extensión esté bloqueada firmemente antes de empezar a trabajar. DESMONTAJE DE LA PÉRTIGA DE EXTENSIÓN (Ver Fig. G2) Paso 1: Gire el mando de bloqueo (28) en sentido horario para desbloquear y tire hacia fuera. Paso 2: Empuje la sierra para soltar la pértiga de extensión de la sierra. ADVERTENCIA!

• Para utilizar esta máquina con la pértiga de extensión, compruebe que se haya extraído la batería. Ajuste la longitud de la pértiga La sierra de pértiga tiene un conjunto telescópico que puede alargarse de 2m (totalmente replegado) hasta 2.7m (totalmente extendido). La palanca de fijación (26) permite fijar la pértiga en cualquier posición de extensión.

1. Para extender la pértiga, suelte la palanca de fijación

tal como se muestra en la Fig. H. La pértiga se deslizará con suavidad.

2. Extraiga la sección interior de la pértiga hasta la

longitud que desee. Nota: La pértiga solo debe extenderse hasta la longitud mínima necesaria para llegar a la rama que se quiere cortar.

3. Para bloquear la pértiga en una posición, apriete la

palanca de fijación tal como se muestra en la Fig. H. LUBRICACIÓN IMPORTANTE La sierra de cadena se suministra con el depósito de aceite vacío. Por ello, es imprescindible llenarlo con aceite antes de utilizarla por primera vez. Si se trabaja con la sierra de cadena sin tener aceite en el depósito, o con un nivel inferior al mínimo, se daña la sierra de cadena. NOTA La vida útil y el rendimiento de corte de la cadena dependen de que su lubricación sea óptima. Por ello, la cadena de sierra es lubricada automáticamente durante su funcionamiento.

LLENADO DEL DEPÓSITO DE ACEITE

ADVERTENCIA: Extraiga la batería antes de llenar el depósito de aceite.

1. Depositar la sierra de cadena sobre una base adecuada

de manera que el tapón del depósito de aceite (3) quede arriba.

2. Limpiar con un paño el área en torno al tapón del

depósito de aceite y abrir el tapón.

3. Agregue aceite para sierra de cadena hasta que el

depósito esté lleno.

4. Prestar a atención a que no penetre suciedad en el

depósito de aceite, volver a colocar el tapón (3) del depósito de aceite y apretarlo girándolo en sentido horario hasta que esté firme. IMPORTANTE Para permitir la ventilación del depósito de aceite, el tapón del mismo va81 Motosierra inalámbrica ES provisto de unos pequeños canales de aireación. Para evitar un derrame de aceite, prestar atención a depositar siempre la sierra en posición horizontal (con el tapón de cierre del depósito de aceite (3) mirando hacia arriba). Es importante usar lubricante para barras y cadenas (no incluido)que está formulado para funcionar en un amplio rango de temperatura sin necesidad de dilución. Puede adquirirse a través del comercio donde compró la sierra o en una ferretería local. No use aceites sucios, usados o contaminados. Se puede dañar la barra o la cadena. En caso de aplicarse un aceite diferente del recomendado se anula la garantía. No ingerir. En caso de ingestión, buscar ayuda médica inmediatamente. Manténgase fuera del alcance de los niños. Guardar lejos de fuentes de calor y llamas abiertas.

COMPROBAR EL ENGRASADOR AUTOMÁTICO

El funcionamiento adecuado de engrasador automático se puede comprobar poniendo en marcha la motosierra y apuntando con la punta de la barra directriz (6) hacia un trozo de cartón o papel en el suelo. Si se crea un patrón de aceite creciente en el cartón, el engrasador automático funciona correctamente. Si no hay patrón de aceite, a pesar de que el depósito de aceite está lleno, póngase en contacto con el agente de servicio de atención al cliente de Worx o con el agente de servicio autorizado de Worx. PRECAUCIÓN No toque el suelo con la cadena. Asegúrese de que hay una distancia de seguridad de 30 cm. FUNCIONAMIENTO

1. ANTES DE UTILIZAR LA HERRAMIENTA INALÁMBICA

ADVERTENCIA! El cargador y el pack de batería han sido específicamente diseñados para funcionar juntos, de modo que no procure utilizar ningún otro dispositivo. Nunca inserte o permita objetos metálicos en las conexiones del cargador o el pack de batería, ya que podrían ocurrir fallas y riesgos eléctricos. NOTA: Al cargar una batería nueva o que no haya sido utilizada durante un largo periodo de tiempo. El cargador suministrado es adecuado para cargar la batería de iones de litio instalada en la máquina. No utilice otro cargador de baterías.

2. CARGAR LA BATERÍA

La batería de iones de litio se encuentra protegida contra descarga profunda. Si la batería se vacía, la máquina se apaga por medio de un circuito preventivo. En un entorno cálido o después de un uso intenso, la batería podría estar demasiado caliente para volver a ser cargada. Deje que la batería se enfríe antes de volver a cargarla.

3. EXTRAER O INSTALAR EL PACK DE BATERÍA (Ver Fig.

I1, I2, I3) Presione el botón de liberación de la batería para extraer la batería de la herramienta. Después de la recarga, inserte la batería en el puerto de la misma. Una simple pulsación y una presión ligera serán suficientes hasta que oiga un clic. Asegúrese de que la batería esté completamente fijada. NOTA Cuando extraiga la batería, sosténgala firmemente para evitar caídas y daños personales.

4. Conexión y desconexión (Ver Fig. J)

ATENCIÓN Compruebe la batería antes de utilizar la herramienta inalámbrica. Utilice únicamente la batería especificada en la sección de accesorios. Para la puesta en marcha del aparato presionar el bloqueo de conexión (15), y a continuación, accionar y mantener en esa posición el interruptor de conexión / desconexión (2). Soltar entonces el bloqueo de conexión. Para la desconexión soltar el interruptor de conexión/ desconexión.

IMPORTANTE ¿Está lleno el depósito de aceite? Verificar el nivel de aceite (14) antes de comenzar a aserrar y observarlo continuamente durante el trabajo (Ver Fig. K1). Rellenar aceite si el nivel ha alcanzado el borde inferior de la mirilla. Trabajando normalmente, un depósito lleno alcanza aprox. unos 12 minutos. Verificar periódicamente cada 10 minutos de operación, si la tensión de la cadena es correcta. Especialmente.

1) Instalar la batería en la máquina.

2) Asegúrese de que la sección del tronco que desea

cortar no está en el suelo. Esta medida evitará que la cadena (7) toque el suelo cuando corte el tronco. Si la cadena toca el suelo mientras aquella está en movimiento es peligroso y dañará su filo.

Utilice ambas manos para asir con firmeza la sierra. Utilice siempre la mano izquierda para asir el mango delantero (4) y la mano derecha para asir el mango trasero (1). Agárrela con firmeza. Mantenga bien abarcadas siempre las empuñaduras con el pulgar y los dedos (Ver Fig. K2).

4) Asegúrese de que su equilibrio es firme. Mantenga los

pies separados a la anchura de los hombros. Divida el peso uniformemente en ambos pies.

5) Cuando esté preparado para hacer un corte, empuje

el botón de seguridad (15) completamente hacia adentro con el pulgar derecho y apriete el gatillo. Esta operación encenderá la motosierra. Si suelta el gatillo la motosierra se apagará. Asegúrese de que al motosierra funciona a plena velocidad antes de iniciar un corte.

6) Cuando inicie un corte, desplace lentamente la cadena

en movimiento contra la madera. La madera debe estar lo más cerca posible del cuerpo de la sierra. Sujete la motosierra firmemente en su lugar para evitar que la motosierra rebote o patine (movimiento lateral).

7) Guíe la sierra presionando ligeramente y no ejerza una

presión excesiva en la motosierra, permitiendo que la sierra haga su trabajo. El motor se sobrecargará y se puede comer. La sierra funcionará mejor y más segura a la velocidad para la que ha sido diseñada.

8) Quite la motosierra de un corte cuando aquella82

Motosierra inalámbrica ES funcione a plena velocidad. Detenga la motosierra liberando el conmutador de encendido (2) y apagado. Asegúrese de que la cadena se ha detenido antes de dejar la sierra.

9) Practique utilizando leños inservibles en un lugar

seguro hasta que se sienta cómodo, utilizando un movimiento fluido y una velocidad de corte constante. Dispositivos de seguridad antirretroceso de esta motosierra Esta sierra tiene una cadena de bajo retroceso y una barra directriz de retroceso reducido. Ambos elementos reducen la posibilidad de retroceso. Sin embargo, el retroceso puede seguir ocurriendo con esta motosierra. Cómo evitar el rechazo de la sierra.

• Utilice ambas manos para asir la sierra mientas esta esté en funcionamiento. Agárrela con firmeza. Mantenga bien abarcadas siempre las empuñaduras con el pulgar y los dedos.

• Mantenga todos los elementos de seguridad en su lugar en la sierra. Asegúrese de que funcionan correctamente.

• No intente llegar donde no puede ni cortar por encima de la altura del hombro.

• Mantenerse firme y con buen equilibrio en todo momento.

• Colóquese ligeramente al lado izquierdo de la motosierra. Esto impide que el cuerpo se encuentre en la misma línea de la cadena.

• No deje que el extremo de la espada entré en contacto con nada mientras la cadena esté en movimiento.

• No intente nunca cortar dos troncos al mismo tiempo. Corte sólo un tronco a la vez.

• No introduzca bruscamente el extremo de la espada ni intente cortar utilizando la fuerza (penetrando la madera con el extremo de la espada).

• Permanezca atento a las ramas movedizas y a otras fuerzas que pudieran cerrar un corte o caer sobre la cadena.

• Tenga sumo cuidado cuando reanude un corte iniciado anteriormente.

• Utilice solamente la cadena de bajo retroceso y la barra (6) directriz suministrados con esta motosierra.

• Nunca trabajar con cadenas de sierra destensadas, distendidas, o muy desgastadas. Observe que la tensión de la cadena sea correcta. Cómo utiliza la motosierra de forma segura

1. Utilice la motosierra solamente cuando esté en

2. Sujete la motosierra en el lado derecho del cuerpo (Ver

3. La cadena (7) debe funcionar a plena velocidad antes

de entrar en contacto con la madera.

4. Utilice las puntas amortiguadoras (13) para sujetar la

sierra a la madera antes de empezar a cortar.

5. Utilice las puntas amortiguadoras como un punto de

palanca durante el corte. (Ver Fig. M)

6. No utilice la motosierra con los brazos totalmente

extendidos, no intente serrar áreas de difícil acceso ni se coloque en una escalera durante el serrado (Ver Fig. N). No utilice nunca la motosierra por encima de la altura de los hombros. ASERRADO DE MADERA EN TENSIÓN VER FIG. O ADVERTENCIA: Esté prevenido al cortar una rama que se encuentre bajo tensión, ya que podría retroceder elásticamente. A medida que va cortando la rama puede que la tensión a la que está sometida haga que ésta se desgarre bruscamente y golpee al usuario o/y que le haga perder el control sobre la sierra de cadena. Si el tronco es soportado por ambos extremos, comenzar a serrar primero por arriba (Y), hasta un tercio de su diámetro (corte superior), y a continuación terminar de cortar desde abajo (Z) de manera que coincidan las ranuras de corte, evitándose así que el tronco se astille o que se agarrote la sierra. Al realizar esto deberá cuidarse que la cadena de sierra no toque el suelo. Si el tronco solamente se apoya por un extremo serrar primero por abajo (Y) hasta un tercio de su diámetro (corte inferior) y cortar después completamente desde arriba (Z) de manera que coincidan las ranuras de corte, evitándose así que el tronco se astille o que se agarrote la sierra. USO DE LA SIERRA DE PÉRTIGA SOLO PARA WG323E, WG323E.9 Corte con correas para el hombro (Ver Fig. P1) El mástil de extensión incluye una correa para el hombro que ofrece apoyo adicional al sostener la sierra eléctrica en el aire. Enganche la correa para el hombro al mástil de extensión y colóquela sobre su hombro. La correa para el hombro puede, además, suavizar el impacto que podría sufrir la sierra eléctrica al caer tras finalizar un corte. Cortar con la sierra de pértiga

1. Instalar la batería en la máquina.

2. Antes de cortar una rama alta, tenga en cuenta todos

los puntos explicados en la sección anterior “Podado de ramas” y preste especial atención a la posible trayectoria que seguirá la rama al caer. ADVERTENCIA: No permanezca nunca de pie bajo una rama que se está cortando. Procure que las personas que pasen por la zona permanezcan alejadas. No permanezca sobre una escalera u otro tipo de soporte inestable mientras utiliza la herramienta. No utilice la herramienta cerca de cables, tendido eléctrico o cables de telefonía. Manténgase a una distancia de 3m (10ft) de cualquier cable eléctrico. (Ver P2-P5)

3. Utilice ambas manos para asir con firmeza la sierra.

Para trabajar con la sierra de pértiga, sujétela solo por las zonas de agarre especificadas (Ver Fig. P6). Agárrela con firmeza. Mantenga bien abarcadas siempre las empuñaduras con el pulgar y los dedos.

4. Asegúrese de que su equilibrio es firme. Mantenga los

pies separados a la anchura de los hombros. Divida el peso uniformemente en ambos pies.

5. Cuando esté preparado para hacer un corte, empuje

el botónde seguridad (30) completamente, y, a continuación, presione por complete el interruptor de encendido y apagado (31) (Ver Fig. P7). Esta operación encenderá la motosierra. Si suelta el gatillo la motosierra se apagará. Asegúrese de que al motosierra funciona a plena velocidad antes de iniciar83 Motosierra inalámbrica ES un corte.

Cuando inicie un corte, desplace lentamente la cadena en movimiento contra la madera. Sujete la motosierra firmemente en su lugar para evitar que la motosierra rebote o patine (movimiento lateral).

7. Guíe la sierra presionando ligeramente y no ejerza

una presión excesiva en la motosierra. El motor se sobrecargará y se puede comer. La sierra funcionará mejor y más segura a la velocidad para la que ha sido diseñada.

8. Quite la motosierra de un corte cuando aquella

funcione a plena velocidad. Detenga la motosierra liberando el conmutador de encendido y apagado. Asegúrese de que la cadena se ha detenido antes de dejar la sierra.

ADVERTENCIA: Evite los golpes de retroceso, ya que pueden provocar lesiones graves o incluso mortales. Para aprender a evitar los golpes de retroceso, consulte Golpes de retroceso. ADVERTENCIA: No utilice la sierra de pértiga en las siguientes situaciones:

• Desde una escalera o cualquier otra superficie inestable

• Desde una posición inestable Podría perder el control de la sierra de pértiga y alguien podría resultar herido de gravedad. ADVERTENCIA: No levante los brazos por encima de la altura de los hombros cuando utilice la sierra de pértiga. PRECAUCIÓN: Si las condiciones a las que se enfrenta exceden su nivel de habilidad, solicite ayuda a un profesional. El proceso de poda consiste en cortar las ramas de un árbol vivo. Asegúrese de que su equilibrio es firme. Mantenga los pies separados a la anchura de los hombros. Divida el peso uniformemente en ambos pies. Para podar un árbol, siga estas instrucciones:

1. Realice el primer corte a 15 cm del árbol del tronco, en

la parte inferior de la rama que se quiere cortar. Utilice la parte superior de la cadena para realizar este corte. Corte 1/3 del diámetro de la rama (véase la Fig. P8).

2. Avance entre 5 y 10 cm hacia fuera en la rama. Realice

el segundo corte por la parte superior de la rama y no se detenga hasta que esté completamente cortada.

3. Realice un tercer corte lo más cerca que pueda del

tronco por la parte inferior del muñón de la rama que queda. Corte 1/3 del diámetro del muñón.

4. Realice un cuarto corte justo encima del tercero y

descienda hasta encontrarse con el tercer corte. De esta forma se desprenderá el muñón de la rama.

SIERRA Siga las instrucciones de mantenimiento en este manual. La limpieza adecuada de la sierra y cadena así como el mantenimiento de la espada pueden reducir la posibilidad de retroceso. Examine y proceda al mantenimiento de la sierra después de cada uso. Con ello aumentará la vida útil de su sierra. NOTA Incluso con un afilado adecuado, el riesgo de retroceso puede aumentar con cada afilado. MANTENIMIENTO Y

1. Extraiga la batería de la sierra.

• Cuando no la esté utilizando

• Antes de trasladar la cadena de un lugar a otro

• Antes de su reparación

• Antes de cambiar cualquier accesorio o extensión, como la cadena de la motosierra y la barra de seguridad.

2. Examine la sierra después de cada uso.

Compruebe la motosierra meticulosamente si la protección o cualquier otra pieza ha resultado dañada. Compruebe si hay algún daño que pueda afectar a la seguridad del operario o al funcionamiento de la motosierra. Compruebe si las piezas móviles están bien alineadas o bloqueadas. Compruebe si hay piezas rotas o dañadas. No utilice la motosierra si los daños afectan a la seguridad o al funcionamiento. Pida al centro de servicio autorizado que reparen los daños. Para buscar un centro de servicio autorizado, visite www.worx.com

3. Realice tareas de mantenimiento en la motosierra

• Nunca exponga la motosierra a la lluvia.

Mantenga la cadena afilada, limpia y lubricada para asegurar un funcionamiento óptimo y seguro.

• Siga los pasos descritos en este manual para afilar la cadena.

• Mantenga las manos secas, limpias y sin aceite o grasa.

• Mantenga todos los tornillos y tuercas firmemente apretados.

4. Permitir que el mantenimiento de su herramienta

eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas.

5. Guarde siempre la motosierra cuando no la utilice.

• En un lugar alto o bajo llave, fuera del alcance de los niños.

• Con la espada y la cubierta (9) colocadas Mantenimiento de la barra Para maximizar el período de vida útil de la barra, es recomendable realizar el siguiente mantenimiento. Los rieles de la barra que transportan la cadena deben limpiarse antes de guardar la herramienta o si la barra o la cadena están sucias. Los rieles se deben limpiar cada vez que quite la cadena. Para limpiar los rieles de la barra:

1. Quite la cubierta de la cadena, la barra y la propia

cadena. (Consulte la ENSAMBLAJE)

2. Mediante una carda, un destornillador o herramienta84

Motosierra inalámbrica ES adecuada similar, limpie los residuos de los rieles de la barra. (Ver Fig. Q)

3. Asegúrese de limpiar los conductos de aceite

completamente. Condiciones que requieren un mantenimiento de la cadena (7) y de la espada (6):

• La motosierra corta en un lado o en ángulo

• La motosierra se ha forzado a través del corte

• Suministro inadecuado de aceite a la barra y a la cadena. Compruebe el estado de la barra directriz cada vez que la cadena se afila. Una barra directriz desgastada dañará la cadena y dificultará el corte Después de cada uso, con la unidad desconectada de la fuente de alimentación, limpie todo el serrín de la barra directriz y del orificio del piñón. Cuando la parte superior del riel sea irregular, utilice una lima plana para restaurar los laterales y bordes cuadrados. Lime los laterales y los bordes del riel para hacerlos cuadrados Ranura desgastada Ranura correcta Cambie la barra directriz cuando la ranura esté desgastada, la barra directriz esté doblada o agrietada o cuando los rieles se sobrecalienten o presenten rebabas. Si es necesario realizar el cambio, utilice solamente la barra directriz especificada para la motosierra en la lista de piezas de repuesto o en el sello ubicado en la motosierra. Cómo Sustituir O Dar La Vuelta A La Cadena De Sierra Y A La Espada Sustituya la cadena cuando la parte cortante esté demasiado gastada para afilarla o cuando se rompa la cadena. Utilice sólo la cadena de repuesto recomendada en este manual. Examine la espada antes de afilar la cadena. Una espada gastada o dañada resultará peligrosa. Una espada gastada o dañada dañará la cadena. Asimismo, el corte resultará más difícil. Luego, coloque el pestillo de la tensión de la cadena en la nueva barra (23) apretando el tornillo en el sentido de las agujas del reloj. Se deberá colocar el saliente del pestillo (a) en el orificio de la barra. (Ver Fig. R)

AFILADO DE LA CADENA DE SIERRA

ADVERTENCIA: Extraiga la batería de la motosierra antes de realizar tareas de servicio. Pueden producirse severas lesiones o la muerte como resultado de descarga eléctrica o por contacto del cuerpo con la cadena en movimiento. Mantenga las herramientas de corte limpias y afiladas. Su sierra cortará más rápidamente y de forma más segura. Una cadena mal afilada causará desgaste en el piñón, la espada, la cadena y el motor. Si se ve obligado a introducir la cadena por la fuerza en la madera y el corte sólo produce aserrín y escasos fragmentos grandes, la cadena está mal afilada.

ADVERTENCIA Utilice guantes profesionales cuando realice tareas de mantenimiento o servicio en esta herramienta. Quite siempre la batería de la motosierra antes de realizar cualquier tara de servicio o mantenimiento en esta herramienta. NOTA No es necesario extraer la cadena o la barra para lubricar el piñón

1. Limpie la barra y el piñón.

2. Utilice una engrasadora, insertando la punta en el

orificio de lubricación e inyecte grasa hasta que salga por el borde exterior de la punta del piñón. (Ver Fig. S)

3. Rote el piñón y tire de la cadena a mano hasta que el

lado sin grasa del piñón esté alineado con el orificio de lubricación. Repita el proceso de lubricación.

PROTECCIÓN AMBIENTAL

Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.85 Motosierra inalámbrica ES

INVESTIGACIÓN DE AVERÍAS

En la siguiente tabla se indican los síntomas, posibles causas y soluciones para ayudarle en el caso de que su herramienta eléctrica no funcione correctamente. Si ello no le permite identificar o subsanar el fallo diríjase a su taller de servicio habitual. ATENCIÓN: Antes de tratar de localizar el fallo desconecte la herramienta eléctrica y retire el acumulador. Síntomas Posible causa Solución La sierra de cadena no funciona. Batería agotada. Fusible defectuoso. Cargue la batería. Cambiar el fusible. La sierra de cadena trabaja de forma intermitente. Sobrecalentamiento Se ejerce demasiada presión al cortar. Conexión suelta. Contacto falso interno. Interruptor de conexión/desconexión defectuoso. Coloque la máquina en un lugar fresco y bien ventilado y deje que se enfríe. Ejerza menos presión al cortar. Acudir a un taller especializado. Acudir a un taller especializado. Acudir a un taller especializado. Cadena de sierra sin lubricar. No hay aceite en el depósito. El taladro de aireación que lleva el tapón del depósito de aceite está obturado. Canal de salida de aceite obturado. Rellenar con aceite. Limpiar el tapón del depósito de aceite. Desatascar el canal de salida de aceite. Cadena o carril guía calientes. No hay aceite en el depósito. El taladro de aireación que lleva el tapón del depósito de aceite está obturado. Canal de salida de aceite obturado. Tensión de la cadena excesiva. Cadena mellada. Rellenar con aceite. Limpiar el tapón del depósito de aceite. Desatascar el canal de salida de aceite. Ajustar la tensión de la cadena. Reafilar la cadena o sustituirla La sierra de cadena marcha de forma irregular, vibra o no corta cor- rectamente. La tensión de la cadena es muy baja. Cadena mellada. Cadena desgastada. El sentido del filo de los dientes de sierra es contrario al sentido de marcha. Ajustar la tensión de la cadena. Reafilar la cadena o sustituirla. Sustituir la cadena. Darle la vuelta a la cadena de sierra para que el filo de los dientes quede en sentido de marcha.86 Motosierra inalámbrica ES

CONFORMIDAD Los que reciben, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Declaran que el producto, Descripción Sierra pértiga y motosierra a batería Modelo WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - denominación de la máquina, representa la sierra pértiga y la motosierra) Funciones Cortar madera Cumple con las siguientes Directivas: 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC enmendado por 2005/88/EC Notificación realizada por: Nombre: Intertek Deutschland GmbH (cuerpo notificado 0905) Dirección: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Nº de certificado: 17SHW1086-01 (WG322E WG322E.1 WG322E.9 ) 17SHW1166-01 (WG323E WG323E.9) WG322E WG322E.1 WG322E.9 2000/14/EC enmendado por 2005/88/EC: - Procedimiento de evaluación de la conformidad de acuerdo con Annex V - Nivel de presión acústica 94.7 dB(A) - Nivel de intensidad acústica 96 dB(A) WG323E WG323E.9 2000/14/EC enmendado por 2005/88/EC: - Procedimiento de evaluación de la conformidad de acuerdo con Annex V - Nivel de presión acústica 95.2 dB(A) - Nivel de intensidad acústica 96 dB(A) Cumple las normativas: EN 60745-1 EN 60745-2-13 EN ISO 3744 EN 55014-1 EN 55014-2 Partes de EN ISO11680-1 La persona autorizada para componer el archivo técnico, Firma: Marcel Filz Dirección: Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/04/22 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaMotosserra sem fios PT

LISTA DE COMPONENTES

tanque de óleo e desaparafusar o fecho.

1) Instale o conjunto de baterias na máquina.

1. Instale o conjunto de baterias na máquina.

• Antes de ser reparada.

¦μ §μ (20°C ± 5°C). m) £¤ μ¤
