GEBRUIKSAANWIJZING WG322E.1 WORX

- Nível de Volume de Som Medido 95.2 dB(A) - Nível de Volume de Som Garantido 96 dB(A) Normas em conformidade com: EN 60745-1 EN 60745-2-13 EN ISO 3744 EN 55014-1 EN 55014-2 Peças de EN ISO11680-1 Pessoa autorizada a compilar o ficheiro técnico, Nome: Marcel Filz Endereço: Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2020/04/22 Allen Ding Engenheiro-chefe adjunto, Teste e Certificação Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China103 Draadloze kettingzaag NL ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

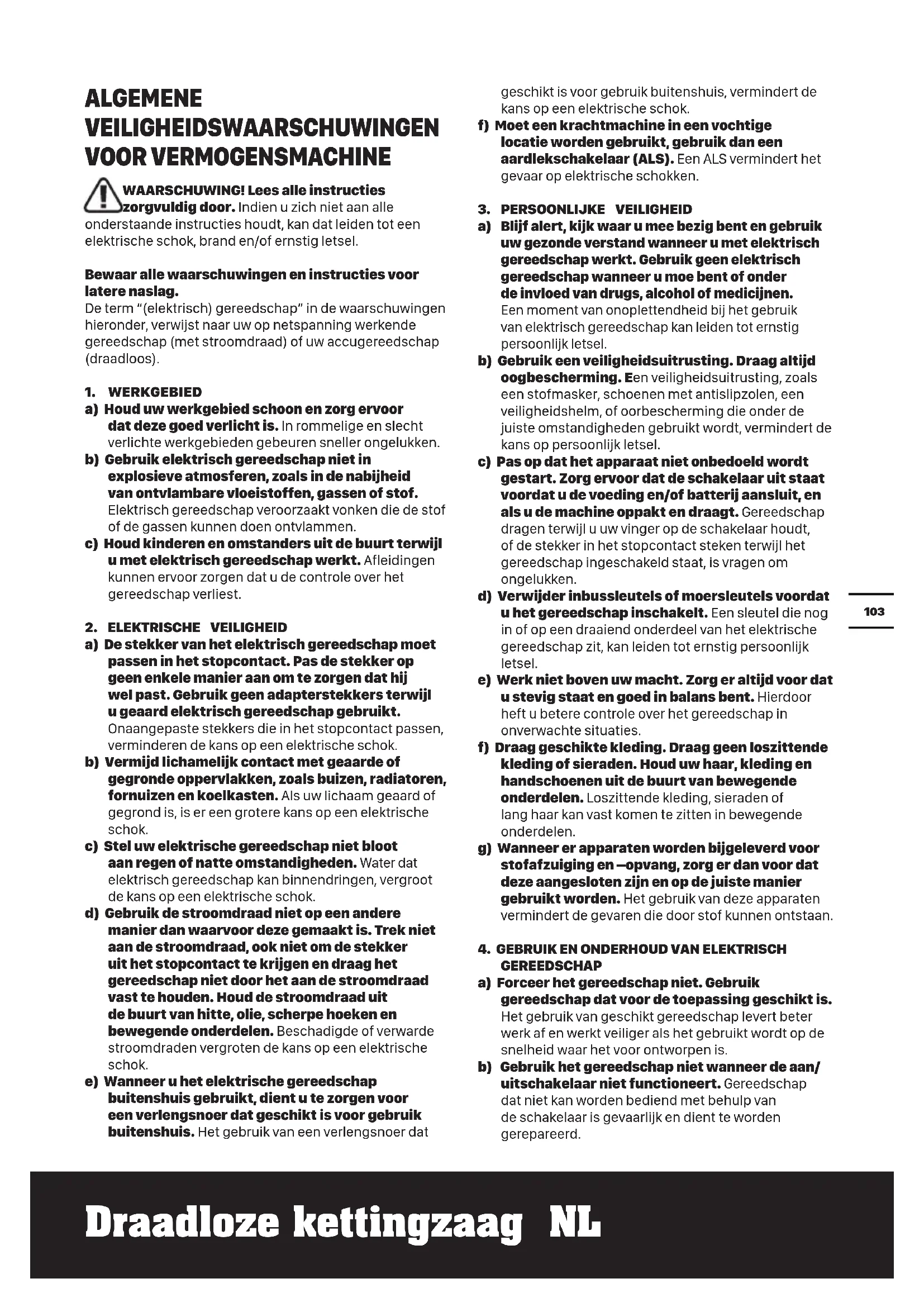

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2. ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH

GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/ uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.104 Draadloze kettingzaag NL c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

5. GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSVOORSCHRIFTEN VOOR KETTINGZAGEN

1. Houd bij een lopende zaag alle lichaamsdelen

uit de buurt van de zaagketting. Controleer voor het starten van de zaag dat de zaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting worden meegenomen.

Houd de kettingzaag met uw rechterhand aan de achterste handgreep en met uw linkerhand aan de voorste handgreep vast. Als u de kettingzaag anders vasthoudt, loopt u een hoger risico op verwondingen. Houd de kettingzaag daarom alleen zoals voorgeschreven vast.

Houd het gereedschap alleen aan de geïsoleerde handgrepen vast, omdat de kettingzaag in aanraking kan komen met verborgen bedrading. Als de zaagketting een onder stroom staande draad aanraakt, zorgt dit er voor dat niet-geïsoleerde delen van het gereedschap ook onder stroom komen, waardoor de gebruiker een elektrische schok kan krijgen.

4. Draag een veiligheidsbril en

gehoorbescherming. Overige beschermende uitrusting voor hoofd, handen, benen en voeten wordt geadviseerd. Passende beschermende kleding vermindert het verwondingsgevaar door rondvliegend spaanmateriaal en toevallig aanraken van de zaagketting.

5. Werk met de kettingzaag niet op een boom. Bij

gebruik van een kettingzaag op een boom bestaat verwondingsgevaar.

6. Let er altijd op dat u stevig staat en gebruik

de kettingzaag alleen als u op een stevige en vlakke ondergrond staat. Een gladde of instabiele ondergrond kan, in het bijzonder bij het gebruik van een ladder, tot het verlies van de controle over uw evenwicht en de kettingzaag leiden.

7. Houd er bij het afzagen van een onder spanning

staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen.

Wees bijzonder voorzichtig bij het zagen van laag houtgewas en jonge bomen. Het dunne materiaal kan in de zaagketting blijven hangen en op u slaan of u uit het evenwicht brengen.

9. Draag de kettingzaag aan de voorste handgreep

met stilstaande zaagketting en naar achteren wijzende geleidingsrail. Breng altijd de veiligheidsafscherming aan voordat u de kettingzaag vervoert of opbergt. Een zorgvuldige omgang met de kettingzaag vermindert de kans op105 Draadloze kettingzaag NL per ongeluk aanraken van de lopende zaagketting.

10. Volg de aanwijzingen voor het smeren,

de kettingspanning en het wisselen van toebehoren op. Een onjuist gespannen of gesmeerde ketting kan breken of het terugslagrisico verhogen.

11. Houd handgrepen droog, schoon en vrij van olie

en vet. Vettige grepen met olie zijn glad en leiden tot het verlies van de controle over de kettingzaag.

12. Zaag alleen hout. Gebruik de kettingzaag

alleen voor werkzaamheden waarvoor deze bestemd is. Voorbeeld: Gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen die niet van hout zijn. Het gebruik van de kettingzaag voor werkzaamheden waarvoor deze niet bestemd is, kan tot gevaarlijke situaties leiden.

Terugslag kan optreden als de punt van de geleidingsrail een voorwerp raakt of als het hout buigt en de zaagketting in de groef wordt vastgeklemd. Een aanraking met de punt van de geleidingsrail kan in veel gevallen tot een onverwachte en naar achteren gerichte actie leiden, waarbij de geleidingsrail omhoog en in de richting van de bediener wordt geslagen. Het vastklemmen van de zaagketting aan de bovenkant van de geleidingsrail kan de geleidingrail snel in de richting van de bediener terugstoten. Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijk ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om zonder ongevallen en zonder verwondingen te kunnen werken. Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven: - Houd de zaag met beide handen vast, waarbij duim en vinger de grepen van de kettingzaag omsluiten. Neem een zodanige lichaamshouding in en houd uw armen in een zodanige positie, dat u stand kunt houden ten opzichte van de terugslagkrachten. Als geschikte maatregelen worden getroffen, kan de bediener de terugslagkrachten beheersen. Laat de kettingzaag nooit los. - Voorkom een abnormale lichaamshouding en zaag niet boven schouderhoogte. Daardoor wordt per ongeluk aanraken met punt van de kettinggeleider voorkomen en kan de kettingzaag in onverwachte situaties beter onder controle worden gehouden. - Gebruik altijd de door de fabrikant voorgeschreven vervangende kettinggeleiders en zaagkettingen. Verkeerde vervangende kettinggeleiders en zaagkettingen kunnen tot kettingbreuk en terugslag leiden. - Houd u aan de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot terugslag. RESTRISICO’S Zelfs als het apparaat zoals beoogd wordt gebruikt, is er altijd een restrisico dat niet kan worden vermeden. Afhankelijk van het type en bouw van het apparaat kunnen de volgende mogelijke gevaren voorkomen: - Contact met zaagtanden van de kettingzaag (snijgevaar) - Contact met de roterende zaagketting (snijgevaar) - Onvoorziene, abrupte beweging van de geleidestang (snijgevaar) - Rondvliegende stukjes van kettingzaag (snij-, prikgevaar) - Rondvliegende stukjes van werkstuk - Contact tussen huid en olie - Gehoorverlies, als tijdens het werk geen gehoorbescherming wordt gedragen VEILIGHEIDSWAARSCHUWINGEN

1. Gebruik de machine niet wanneer de bediener moe of

ziek is, of onder invloed van alcohol of drugs is.

2. Houd omstanders op een veilige afstand tijdens het

werken met de machine om risico’s te minimaliseren.

3. Wees u bewust van het gevaar van de verschillende

werkhoudingen, evenals van het risico te worden getroffen door vallende takken of takken die de grond geraakt hebben en terugspringen. De bediener kan getroffen worden door vallende takken of takken die opspringen nadat ze de de grond geraakt hebben. Verwijder de takken in de secties.

4. Zoek tijdens het gebruik een stevige positie van de

voeten en een goede balans. Gebruik de bijgeleverde bescherming.

5. Houd de machine op voldoende afstand van

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen106 Draadloze kettingzaag NL voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.d) Stel accupacks niet bloot aan mechanische schokken.e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt .g) Houd batterijcellen en accupacks schoon en droog.h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.l) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C).m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.n) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.p) Houd accupacks buiten het bereik van kinderen.q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat .

BEWAAR DEZE INSTRUCTIES

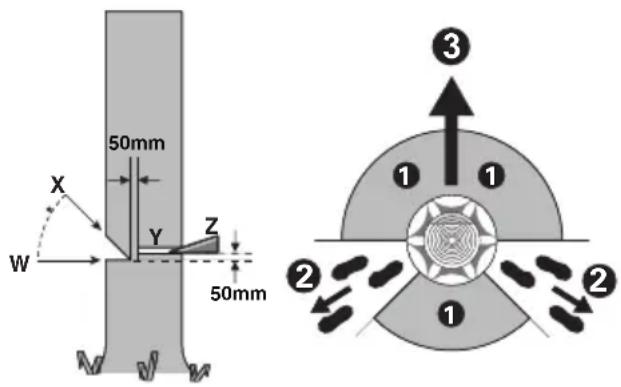

Instructies voor toepassing van de juiste techniek van vellen, snoeien en doorzagen1. Bomen vellenAls u met twee of meer personen tegelijkertijd zaagt en velt, houd dan als afstand tussen de vellende en de zagende personen minstens de dubbele hoogte aan van de te vellen boom. Let er bij het vellen van bomen op, dat u andere personen niet blootstelt aan gevaar, u geen leidingen raakt en geen materiële schade veroorzaakt. Als een boom met een stroomleiding in aanraking komt, breng dan direct de energiemaatschappij hiervan op de hoogte.Stel u als bediener van de kettingzaag, bij zaagwerkzaamheden op een helling, boven de te vellen boom op, omdat de boom na de val waarschijnlijk bergaf zal rollen of glijden.Voor het vellen dient een vluchtweg te worden gepland en wanneer nodig vrijgemaakt te worden. TDe vluchtweg dient te reiken tot het uiterste punt van de verwachte vallijn zoals wordt getoond door Afbeelding 1.Houd voor het vellen rekening met de natuurlijke helling van de boom, de plaats van grote takken en de windrichting, om de valrichting van de boom te kunnen beoordelen.Verwijder vuil, stenen, losse schors, spijkers, nieten en draad van de boom.2. Inkepingen zagenMaak een inkeping tot 1/3 van de diameter van de boom, loodrecht op de vallijn zoals getoond wordt op Figuur 1. Zaag eerst de onderste horizontale inkeping (W). Hierdoor voorkomt u het vastklemmen van de kettingzaag of van de geleidingsrails bij het zagen van de tweede inkeping (X).3. Inkeping voor het vellen van de boom zagenZaag de inkeping (Y) voor terugvallen ten minste 50 mm hoger dan dan de horizontale inkeping, zoals getoond wordt op Afbeelding 1. Zaag de inkeping voor het vellen van de boom parallel aan de horizontale inkeping. Zaag de inkeping slechts zo diep in, dat er nog een verbindingsstuk (valrand) blijft staan, dat als scharnier kan werken. Het verbindingsstuk verhindert, dat de boom draait en in de verkeerde richting valt. Zaag het verbindingsstuk niet door.Als de inkeping voor het vellen van de boom in de buurt van het verbindingsstuk komt, moet de boom met vallen beginnen. Als het erop lijkt, dat de boom mogelijkerwijs niet in de gewenste richting valt of terugbuigt en de zaagketting vastklemt, onderbreekt u het zagen van de inkeping voor het vellen van de boom en gebruikt u een spie van hout, kunststof of aluminium (Z) om de inkeping te openen en om de boom in de gewenste valrichting te doen omslaan

Als de boom begint te vallen, verwijdert u de kettingzaag uit de inkeping, schakelt u de zaag uit, legt u deze neer en verlaat u het gevarenbereik via de geplande vluchtroute (). Let op naar beneden vallende takken en struikel niet. (Zie afb. 1)

Afbeelding 1 4. Takken van de gevelde boom afzagenNa het vellen zaagt u de takken van de gevelde boom. Laat grote, naar beneden gerichte takken eerst nog staan107 Draadloze kettingzaag NL wanneer u takken van de gevelde boom afzaagt. Verwijder kleine takken in een enkele zaagebeweging, zoals wordt getoond op Afbeelding 2. Zaag onder spanning staande takken van onderen naar boven om vastklemmen van de zaag te voorkomen. Afbeelding 2

5. Boomstam in stukken zagen

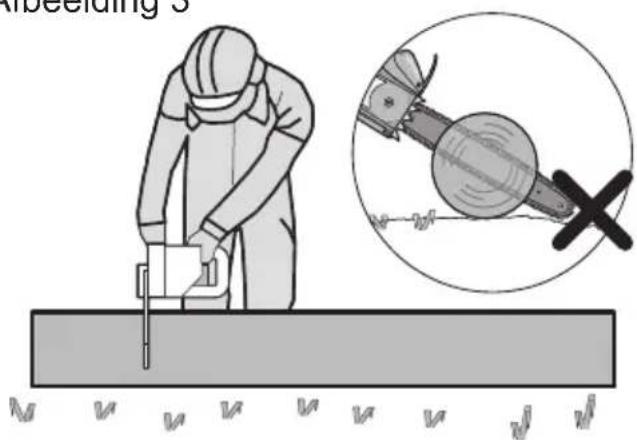

Vervolgens zaagt u de gevelde boom in stukken. Zorg ervoor dat u stevig staat en verdeel uw lichaamsgewicht gelijkmatig over beide voeten wanneer u de gevelde boomstam in stukken zaagt. Leg indien mogelijk takken, balken of spieën onder de stam om deze te steunen. Houdt u aan de aanwijzingen om gemakkelijk te zagen. Als de stam over de gehele lengte wordt ondersteund, zoals getoond wordt in Afbeelding 3, wordt vanaf de bovenkant gezaagd (overbuck) , zorg dat u niet in de aarde zaagt aangezien dit de scherpte van de ketting zal verminderen. Afbeelding 3 Als het werkstuk aan één zijde wordt ondersteund, zoals is aangegeven in Figuur 4, zaag dan 1/3 van de diameter in aan één zijde (schraag) (1). Zaag dan vanaf de andere zijde (2) in om bij de eerste zaagsnede te komen.

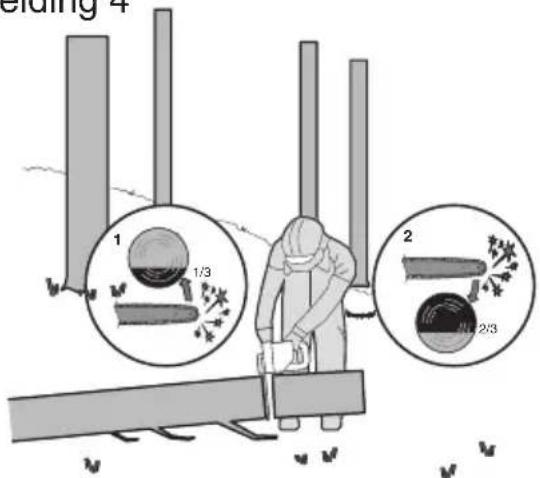

1/3 Afbeelding 4 Als de stam aan beide zijden wordt ondersteund, zoals getoond wordt op Afbeelding 5, maak dan een inkeping tot 1/3 van de diameter van de bovenzijde (overbuck) (1). Maak dan de volgende inkeping (2) door vanaf de onderzijde in te zagen tot 2/3 deel om de eerste inkeping te raken.

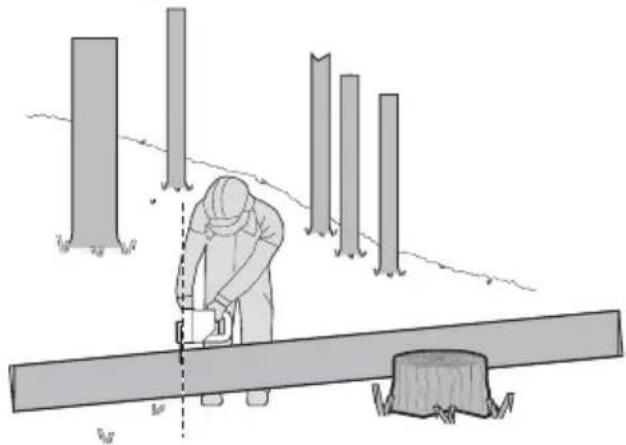

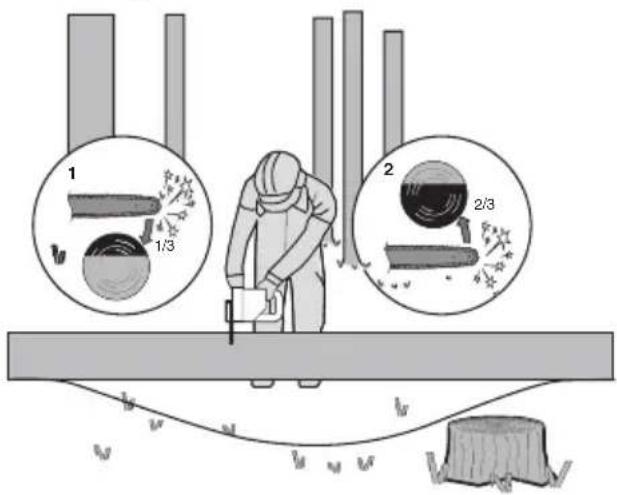

2/3 1/3 Afbeelding 5 Als u op een helling zaagt, sta dan altijd aan de bovenzijde van de stam, zoas getoond wordt op Afbeelding 6. Verminder de aandrukkracht wanneer de stam bijna is doorgezaagd en blijf de handgrepen van de kettingzaag stevig vasthouden, zodat u tijdens het moment van doorzagen de controle over de machine behoudt. Let erop dat de zaagketting de grond niet raakt. Wacht na het doorzagen tot de zaagketting tot stilstand is gekomen, voordat u de kettingzaag verwijdert. Schakel de motor van de kettingzaag altijd uit voordat u naar een andere boom gaat.

fbeelding 6108 Draadloze kettingzaag NL SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Waarschuwing Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Niet blootstellen aan regen of water Draag hoofdbescherming Draag beschermende handschoenen. Draag veiligheidsschoeisel.

Waarschuwing: gevaar door bovengrondse elektrische kabels. Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt. Niet verbranden. Niet blootstellen aan regen of water. Pas op dat de punt van het zwaard niet met enig voorwerp in aanraking komt Door aanraken kan het zwaard plotseling omhoog en naar achteren komen, waardoor er ernstig letsel ontstaat. Bedien de kettingzaag altijd met twee handen.109 Draadloze kettingzaag NL ONDERDELENLIJST

• Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.110 Draadloze kettingzaag NL TECHNISCHE GEGEVENS Type WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - benoeming van machine, vertegenwoordiger van kettingzaag en stokzaag) WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Spanning 20V Max** Zwaardlengte 25cm Kettingsnelheid 3.8m/s Inhoud olievoorraadreservoir 130ml Kettingmaat 3/8" Aantal kettingschakels 40 Kettingmeting 0.043” Type adaptieve ketting ES: 3/8.043-40E/ QIRUI : A0(T)-40E/ OREGON: 90PX040G Type adaptieve stang ES: ES104SDEA041/ QIRUI : PO10-43SR(T) / OREGON: 104MLEA041 Oplaadtijd 5hrs Gewicht (inclusief ketting en zwaard) 2.8kg 2.4kg 4.6kg 4.2kg **Voltage gemeten zonder belasting. De initiële accuspanning bereikt maximaal 20 volt. De nominale spanning bedraagt 18 volt. TOEBEHOREN WG322E WG322E.1 WG322E.9 WG323E WG323E.9 Zaagketting 11111 Zwaard 1 1 1 1 1 Transporthoes 1 1 1 1 1 Verlengstok (WA0166) / / / 1 1 Lader (WA3760) 1 / / 1 / Lader (WA3880) / 1 / / / Accupack (WA3551) 1 1 / 1 / Schouderriem / / / 1 1 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.111 Draadloze kettingzaag NL GELUIDSPRODUCTIE WG322E WG322E.1 WG322E.9 WG323E WG323E.9 A-gewogen geluidsdruk

Onzekerheid K = 1.5 m/s De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. BEOOGD GEBRUIK De machine is bestemd voor het vellen van bomen en het zagen van stammen, takken, houten balken, planken etc. en kan worden gebruikt voor schulpen (in de lengte van de houtnerf) en afkorten (dwars op de houtnerf). Deze machine is niet geschikt voor het zagen van minerale materialen. MONTAGE WAARSCHUWING! Installeer het accupack niet, voordat dit geheel in elkaar gezet is. Draag altijd werkhandschoenen bij de omgang met de zaagketting.

MONTAGE VAN ZWAARD EN ZAAGKETTING

1. Pak alle delen voorzichtig uit.

2. Plaats de kettingzaag op een vlak oppervlak.

3. Gebruik alleen originele Worx-kettingen of die geschikt

zijn voor de geleidebalk.

Leg de zaagketting (7) in de rondlopende sleuf van het zwaard (6). Zorg dat de ketting in de juiste richting draait door deze te vergelijken met het pictogram op de geleidebalk of raadpleeg het symbool Richting ketting (17) dat u op de zaag kunt vinden. Controleer of de vanger van de kettingspanner (23) naar buiten gericht is. (Zie afb. A)

5. Leg de kettingschakels om het kettingwiel (16) zo

aan dat de bevestigingsbouten (20) en de beide zwaardgeleidingsbruggen (21) in het langgat van het zwaard (6). (Zie afb. B1, B2)

6. Controleer of alle delen goed geplaatst zijn. Zorg dat de

aandrijftanden goed in het aandrijfwiel zitten (Zie afb. C1), vermijd knikken zoals op Afb. C2. Als er een knik is, neem de ketting van de geleidebalk net voor de knik en trek de knik uit. OPMERKING De ketting moet vrij kunnen draaien en vrij zijn van knikken.

7. Monteer de kettingafscherming (9) en draai de

kettingafscherming aan door de knop om de ketting aan te spannen (8) naar rechts te draaien totdat deze vastzit. (Zie afb. D) WAARSCHUWING De ketting is nog niet gespannen. De ketting moet gespannen worden zoals beschreven is onder “De kettnig spannen”. De ketting moet worden geïnspecteerd om zeker te zijn dat de geschikte spanning aanwezig is. ZAAGKETTING SPANNEN (Zie afb. E1, E2) OPMERKING: Nieuwe zaagkettingen zullen uitrekken. Controleer regelmatig de kettingspanning bij het eerste gebruik en draai bij de ketting (7) aan wanneer deze los rond het zaagblad (6) komt te zitten. WAARSCHUWING:112 Draadloze kettingzaag NL Verwijder de batterij uit het gereedschap voordat U de spanning van de zaagketting aanpast. De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert. Zorg altijd voor de juiste kettingspanning. Een losse ketting geeft een hoger risico op terugslag. Een losse ketting kan uit de groef van het zwaard springen. Dit veroorzaakt verwonding voor de gebruiker en schade aan de ketting. Een losse ketting geeft hogere slijtage aan ketting, zwaard en tandwiel.

1. Leg de kettingzaag neer op een recht oppervlak.

2. Draai de kettingspanknop (8) in de richting van de

wijzers van de klok tot de juiste kettingspanning is bereikt. OPMERKING: De spanning wordt automatisch verhoogd als de knop voor de kettingspanning (8) naar rechts wordt gedraaid. Het ratelmechanisme verhindert dat de spanning te los is.

3. Kantel de zaag naar voren (Zie afb. E1) zodat de punt

van de geleidebalk (6) in een opwaartse richting wordt geduwd. Dit zal speling van de ketting te verwijderen.

4. Draai de knop van de kettingspanning (8) vast door

deze naar links te draaien.

5. Controleer de spanning die door de automatische

kettingspanknop is ingesteld. De juiste kettingspanning is bereikt, als de ketting (7) kan worden verhoogd over ca. een halve schakellengte vanaf de geleidingsstang (6) in het midden. Daartoe moet moet de ketting met één hand tegen het gewicht van de machine in opgetild worden. (Zie afb. E2) OPMERKING: De ketting (7) is goed aangespannen als hij van de geleidingsstang (6) kan worden opgetild en als de schakel zich in het spoor van de geleidingsstang (6) bevindt. OPMERKING: De ketting (7) zal uitrekken door gebruik en onvoldoende zijn aangespannen. Als de ketting komt los te zitten, maak de knop (8) om de ketting aan te spannen los of draai de knop drie keer naar links, span vervolgens de knop (8) opnieuw aan om de kettingspanning te herstellen door stap 1 - 4 hierboven te herhalen. DE VERLENGSTOK MONTEREN (alleen voor WG323E, WG323E.9) Plaats het handvat van het verlengstuk in de steel. Draai de vergrendelingsknop met de wijzers van de klok mee om te vergrendelen. (Zie afb. F1, F2) OPMERKING Zorg ervoor dat de steel goed vergrendeld is. HET VERLENGSTUK AAN DE MACHINE KOPPELEN (Zie afb. G1) Stap 1: Plaats de verbindingsklem van het verlengstuk (29) in de zaag Stap 2: Draai de vergrendelingsknop (28) tegen de wijzers van de klok in om het verlengstuk tegen de machine te klemmen. OPMERKING: Zorg ervoor dat het verlengstuk vóór gebruik goed op zijn plaats zit en vergrendeld is. HET VERLENGSTUK VERWIJDEREN (Zie afb. G2) Stap1: Draai de vergrendelingsknop (28) los met de wijzers van de klok mee en trek hem uit. Stap2: Schuif de zaag weg om het verlengstuk van de zaag te ontkoppelen. WAARSCHUWING!

• Zorg ervoor dat het accupack verwijderd is als u deze machine met het verlengstuk gebruikt. De lengte van de stok afstellen. De stokzaag heeft een telescopische stokconstructie die van 2m (geheel ingetrokken) tot 2.7m (geheel uitgetrokken) reikt. Klemhendel (26) wordt gebruikt om de stok bij elke verlenging in positie te houden.

1. Maak de klemhendel los als getoond op afb. De stok zal

vrij kunnen glijden.

2. Trek het binnenste gedeelte tot de gewenste lengte uit.

Opmerking: stel de minimale lengte in die nodig is om af het te zagen gedeelte te kunnen bereiken.

3. Vergrendel met de klemhendel de stok in positie, zoals

getoond wordt op afb. H. KETTINGSMERING BELANGRIJK De kettingzaag wordt niet met zaagkettinghechtolie gevuld geleverd. Het is belangrijk om de kettingzaag voor gebruik met olie te vullen. Het gebruik van de kettingzaag zonder zaagkettinghechtolie of bij een oliepeil onder de minimummarkering leidt tot beschadiging van de kettingzaag. OPMERKING De levensduur en de snijcapaciteit van de ketting hangt af van de optimale smering. Daarom wordt tijdens het gebruik de zaagketting automatisch met zaagkettinghechtolie gesmeerd. OLIETANK VULLEN WAARSCHUWING: Het accupack verwijderen vóórdat de brandstoftank gevuld wordt.

1. Plaats de kettingzaag met de olietankdop (3)

naar boven op een geschikte ondergrond.

2. Maak met een doek de omgeving van de olietankdop

schoon, schroef de dop los en verwijder deze.

3. Giet er kettingzaagolie in tot het reservoir vol is.

4. Let erop dat er geen vuil in de olietank terechtkomt,

plaats opnieuw de oliedop (3) en span deze rechtsom aan. BELANGRIJK Om uitwisseling van lucht tussen olietank en omgeving mogelijk te maken, zijn er kleine openingen in de olietankdop. Zet de zaag, wanneer u deze niet gebruikt, altijd horizontaal neer, om uitlopen van olie te voorkomen (olietankdop (3) wijst omhoog). Het is belangrijk gebruik staven en kettingsmeermiddel (niet verstrekt) die het is geformuleerd om te functioneren in een breed temperatuurbereik zonder verdunning. Dit kunt u vinden in de winkel waar u uw zaag hebt gekocht of in uw plaatselijke winkel voor bouwmaterialen. Gebruik geen vuile oliën die worden gebruikt of anderszins verontreinigd olie. Er kan schade ontstaan aan een staven of ketting. Bij gebruik van niet-toegelaten olie vervalt de garantie. Niet inslikken. Indien ingeslikt, onmiddellijk een arts113 Draadloze kettingzaag NL raadplegen. Uit het bereik van kinderen bewaren. Uit de buurt van hitte of een open vlam bewaren.

DE AUTOMATISCHE OLIESPUIT CONTROLEREN

De goede werking van de automatische oliespuit kan worden gecontroleerd door de kettingzaag in te schakelen en de punt van de kettinggeleider (6) naar een stuk karton of papier op de grond te richten. Als een toenemend oliepatroon ontwikkelt op het karton, werkt de automatische oliespuit goed. Als er geen oliepatroon is, ondanks een vol oliereservoir, moet u contact opnemen met de klantendienst van Worx of met een door Worx erkende onderhoudsagent. VOORZICHTIG raak de grond niet met de ketting. Zorg voor een veiligheidsafstand van 30 cm. BEDIENING

1. VOORDAT U HET DRAADLOOS GEREEDSCHAP

GEBRUIKT WAARSCHUWING! De oplader en het accupack zijn ontworpen om samen gebruikt te worden, probeer dus geen andere apparaten te gebruiken. Zorg ervoor dat er nooit metalen objecten in de oplader of de contactpunten van het accupack komen, dit kan zorgen voor een elektrische schok en is gevaarlijk. OPMERKING: Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

2. DE BATTERIJEN OPLADEN

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

3. HET ACCUPACK VERWIJDEREN OF PLAATSEN (Zie

afb. I1, I2, I3) Druk op de ontgrendelingsknop van de batterijdoos om de batterijdoos uit de gereedschap te verwijderen. Stop de batterijdoos na het opladen in de batterijpoort. U hoeft alleen maar licht te duwen en wat druk uit te oefenen tot een klik hoorbaar is. Controleer om te zien of de batterij volledig is vastgemaakt. OPMERKING Verwijdert u het batterijpakket, houd het dan stevig vast zodat het niet valt en letsel veroorzaakt.

4. In- en uitschakelen (Zie afb. J)

ATTENTIE Controleer het accupack voordat u uw draadloze gereedschap gaat gebruiken. Gebruik alleen het accupack dat in het hoofdstuk Accessoires figureert. Als u de machine wilt inschakelen, drukt u op de inschakelblokkering (15), vervolgens drukt u de aan/ uitschakelaar (2) helemaal in en houdt u de schakelaar in deze stand vast. De inschakelblokkering kunt u nu loslaten. Als u de machine wilt uitschakelen, laat u de aan/ uit- schakelaar los.

BELANGRIJK Is de olietank gevuld? Controleer de oliepeilaanduiding (14) voor de werkzaamheden en regelmatig tijdens de werkzaamheden (Zie afb. K1). Vul olie bij wanneer het oliepeil de onderkant van het peilglas bereikt heeft. De vulling is voldoende voor ca. 12 minuten, afhankelijk van de pauzes en de intensiteit van de werkzaamheden. Controleer de kettingspanning tijdens het zagen elke 10 minuten.

1) Installeer de batterijdoos in de machine.

2) Controleer of het deel van de boomstam niet op de

grond ligt. Dit verhindert dat de ketting (7) de grond raakt wanneer door de stam wordt gezaagd. Als de grond wordt geraakt terwijl de ketting beweegt, kan dit gevaar opleveren en wordt de ketting bot.

3) Houd de zaag met beide handen stevig vast. Neem het

voorste handvat (4) in de linkerhand en het achterste handvat (1) in de rechterhand. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers. (Zie afb. K2).

4) Zorg dat u een stabiele positie aanneemt. Zet de

voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.

5) Wanneer u klaar bent om te zagen, duwt u de

ontgrendelingsknop (15) volledig naar binnen met de rechterduim en drukt u de starter samen. Hierdoor wordt de zaag ingeschakeld. Als u de starter loslaat, wordt de zaag uitgeschakeld. Controleer of de zaag op volle snelheid werkt voordat u het zagen start.

6) Wanneer u begint te zagen, plaatst u de bewegende

ketting langzaam tegen het hout. Het hout moet zo dicht mogelijk bij de zaag zijn. Houd de zaag stevig op zijn plaats om mogelijk stuiteren of glijden (zijdelingse beweging) van de zaag te voorkomen.

7) Geleid de zaag met lichte druk en oefen geen

overmatige kracht uit op de zaag, laat de zaag het werk doen. De motor wordt overbelast en kan doorbranden. Hierdoor doet de zaag zijn werk beter en veiliger aan de snelheid waarvoor deze was bedoeld.

8) Verwijder de zaag uit een inkeping terwijl de zaag

op volle snelheid werkt. Stop de zaag door de aan/ uit-schakelaar (2) los te laten. Controleer of de zaag is gestopt voordat u de zaag neerzet.

9) Blijf op een veilige plaats oefenen, totdat u vertrouwd

bentmet de zaag, gebruik een vloeiende beweging en een constante zaagsnelheid. Apparaten voor de terugslagveiligheid op deze zaag Deze zaag heeft een ketting met een lage terugslag en een kettinggeleider met verminderde terugslag. Beide items verminderen de kans op terugslag. Er kan echter nog steeds wat terugslag optreden met deze zaag. Ter voorkoming van zaagterugslag.

• Houd de zak met beide handen vast terwijl hij loopt. Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers.

• Zorg ervoor dat alle veiligheidsvoorzieningen aanwezig114 Draadloze kettingzaag NL zijn. Zorg ervoor dat ze goed functioneren.

• Zorg dat u niet te ver reikt of zaagt boven schouderhoogte.

• Zorg er altijd voor dat u stevig staat en goed in balans bent.

• Sta een weinig aan de linkerzijde van de zaag. Hierdoor is uw lichaam niet in een directe lijn ten opzichte van de ketting.

• Pas op dat de punt van het zwaard nergens mee in aanraking komt terwijl de ketting in beweging is.

• Probeer niet twee blokken tegelijk door te zagen. Zaag een blok tegelijk.

• Probeer niet de punt van het zwaard in het hout te begraven (boren in houtmet de punt van de zaag).

• Wees bedacht op bewegende takken of andere krachten die de zaagsnede kunnen dichtknijpen of met de ketting in aanraking kunnen komen.

• Ga zeer voorzichtig te werk wanneer u verder gaat zagen in een eerder gemaakte zaagsnede.

• Gebruik alleen de ketting en de kettinggeleider (6) met lage terugslag die bij deze kettingzaag zijn geleverd.

• Werk nooit met een losse, verslapte of sterk versleten zaagketting. Let op de juiste kettingspanning. De zaag veilig gebruiken

1. Gebruik de kettingzaag alleen met een veilig

2. Houd de kettingzaag aan de rechterkant van uw

lichaam (Zie afb. L).

3. De ketting (7) moet op volle snelheid lopen voordat het

met het hout in contact mag komen.

4. Gebruik de bumperpunten (13) om de zaag op het hout

te beveiligen voordat u begint te zagen.

5. Gebruik de bumperpunten als hefboom tijdens het

6. Bedien de kettingzaag niet met volledig gestrekte

armen, probeer geen gebieden te zagen die moeilijk te bereiken zijn of ga niet op een ladder staan tijdens het zagen (Zie afb. N). Gebruik nooit de motorzaag nooit boven schouderhoogte. ZAGEN VAN HOUT ONDER SPANNING Zie afb. O) WAARSCHUWING: Houd er bij het afzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de bediener raken, of kan deze de bediener de controle over de kettingzaag doen verliezen. Wanneer hout aan beide zijden wordt ondersteund, eerst van boven (Y) een derde gedeelte van de diameter (overbuck) door de stam zagen en vervolgens van onderen (Z) op dezelfde plaats de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. Voorkom daarbij contact van de zaagketting met de grond. Wanneer hout slechts aan één zijde wordt ondersteund, eerst van onderen (Y) een derde van de diameter (schraag) naar boven zagen en vervolgens op dezelfde plaats van boven (Z) de stam doorzagen om splinteren en vastklemmen van de zaag te voorkomen. DE STOKZAAG GEBRUIKEN ALLEEN VOOR WG323E, WG323E.9 Zagen met schouderriem (Zie afb. P1) De verlengstok is voorzien van een schouderriem om extra steun te geven als u de kettingzaag in de lucht houdt. Haak de schouderriem aan de verlengstok en wikkel hem om uw schouder. De schouderriem kan bovendien de impact verminderen als de zaag valt na het voltooien van een snede. Met het verlengstuk zagen

1. Installeer de batterijdoos in de machine.

2. Voordat u een hoge tak zaagt, let u op alle punten die

zijn beschreven in de vorige paragraaf “Takken zagen”. Let vooral op de richting waarin een tak kan vallen. WAARSCHUWING: Ga niet direct onder de tak staan die u afzaagt. Houd omstanders uit de buurt. Ga niet op een lader of een andere onstabiele ondergrond staan als u de machine gebruikt. Gebruik de machine niet bij kabels voor telefoon of elektriciteit. Houd minstens 3 meter (10 voeten) afstand tot kabels. (Zie afb. P2-P5)

3. Houd de zaag met beide handen stevig vast. Gebruik

alleen de daarvoor bedoelde grepen als u de stokzaag gebruikt (Zie afb. P6). Gebruik een stevige greep. Omsluit de grepen altijd met duim en vingers.

4. Zorg dat u een stabiele positie aanneemt. Zet de

voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten.

5. Wanneer u klaar bent om te zagen, duwt u de

ontgrendelingsknop (3) volledig naar, druk dan volledig de aan-/uitschakelaar (31) in (Zie afb. P7). Hierdoor wordt de zaag ingeschakeld. Als u de starter loslaat, wordt de zaag uitgeschakeld. Controleer of de zaag op volle snelheid werkt voordat u het zagen start.

6. Wanneer u begint te zagen, plaatst u de bewegende

ketting langzaam tegen het hout. Houd de zaag stevig op zijn plaats om mogelijk stuiteren of glijden (zijdelingse beweging) van de zaag te voorkomen.

7. Geleid de zaag met lichte druk en oefen geen

overmatige kracht uit op de zaag. De motor wordt overbelast en kan doorbranden. Hierdoor doet de zaag zijn werk beter en veiliger aan de snelheid waarvoor deze was bedoeld.

8. Verwijder de zaag uit een inkeping terwijl de zaag op

volle snelheid werkt. Stop de zaag door de aan/uit- schakelaar los te laten. Controleer of de zaag is gestopt voordat u de zaag neerzet. EEN BOOM MET DE ZAAG BEWERKEN (SNOEIEN) WAARSCHUWING: Voorkom terugslag. Terugslag kan ernstig letsel of de dood tot gevolg hebben. Zie Terugslag om het risico op terugslag te voorkomen. WAARSCHUWING: Gebruik de stokzaag niet

• op een ladder of een ander instabiel oppervlak

• in welke moeilijke positie dan ook De stokzaag kan onhandelbaar worden met ernstige verwondingen als gevolg. WAARSCHUWING: Strek uw armen niet tot boven de schouders als u de stokzaag gebruikt.115 Draadloze kettingzaag NL VOORZICHTIG: Zoek professionele hulp als u in omstandigheden bent die uw vermogens te boven gaan. Een boom snoeien betreft het proces waarbij takken van een levende boom worden gesnoeid. Zorg dat u een stabiele positie aanneemt. Zet de voeten op schouderbreedte uit elkaar. Verdeel uw gewicht gelijkmatig over beide voeten. Volg onderstaande aanwijzingen om een boom te snoeien.

1. Maak de eerste snede 15cm vanaf de boomstam aan

de onderzijde van de tak. Gebruik de bovenzijde van de geleidingsstang om deze snede te maken. Zaag door 1/3 deel van de diameter van de tak (zie afb. P8).

2. Beweeg 5 tot 10cm verder op de tak. Maak een tweede

snede vanaf de bovenkant van de tak. Zaag verder, totdat u de tak afgezaagd hebt.

3. Maak een derde snede zo dicht mogelijk bij de

boomstam aan de onderzijde van de takstomp. Gebruik de bovenkant van de geleidingsstang om deze snede te kunnen maken. Zaag door 1/3 deel van de diameter van de stomp.

4. Maak direct boven de derde snede een vierde snede.

Zaag naar beneden tot u de derde snede bereikt heeft. Zo verwijdert u de takstomp. ZAAG ONDERHOUD Let op de onderhoudsinstructies in deze handleiding. De kans op terugslag wordt verminderd door de zaag en de ketting en het zwaard goed schoon te maken en te onderhouden. Inspecteer en onderhoud de zaag steeds na gebruik. Hiermee verhoogt u de levensduur van de kettingzaag. OPMERKING Zelfs als de zaag goed geslepen wordt, kan de kans op terugslag met het slijpen groter worden.

1. Verwijder de batterij uit de zaag

• Als hij niet in gebruik is

• Voordat u van de ene plaats naar de andere gaat

• Voordat U accessoires of hulpstukken verwisselt, zoals de Zaagketting of het Zaagblad.

2. Inspecteer de zaag voor en na gebruik. Controleer

de zaag nauwkeurig als de beschermkap of een ander onderdeel is beschadigd. Controleer op schade die de veiligheid van de gebruikers of e werking van de zaag kan beïnvloeden. Controleer de uitlijning of verbinding van bewegende delen. Controleer op gebroken of beschadigde onderdelen. Gebruik de kettingzaag niet als de schade de veiligheid of werking beïnvloedt. Laat schade herstellen door een erkend onderhoudscentrum. Ga naar www.worx.com om een bevoegd onderhoudscentrum te vinden.

3. Onderhoud de kettingzaag met zorg.

• Stel de zaag nooit bloot aan regen.

• Houd de ketting scherp, schoon en gesmeerd voor een betere en veilige prestatie.

• Volg de stappen in deze handleiding om de ketting te smeren.

• Houd de handgrepen droog, schoon en vrij van olie en vet.

• Zorg ervoor dat alle schroeven en moeren vastzitten.

4. Laat uw elektrisch gereedschap repareren

door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt.

5. Berg de kettingzaag altijd op wanneer u deze niet

• Op een hoge, afgesloten plaats, buiten bereik van kinderen

• Met afscherming voor staaf en ketting (9) gemonteerd Onderhoud van de geleider Voor een maximale levensduur van de geleider is het volgende onderhoud aanbevolen. De geleiderrails die de ketting dragen moeten worden schoongemaakt voordat u het gereedschap opbergt of als de geleider of ketting vuil lijken. De rails moeten elke keer wanneer de ketting wordt verwijderd, worden gereinigd. De geleiderrails reinigen:

1. Verwijder de kettingafdekking en de geleider en

ketting. (Zie sectie ASSEMBLAGE)

2. Gebruik een draadborstel, schroevendraaier of een

soortgelijk geschikt gereedschap, verwijdert u de resten van de rails van de geleider. (Zie afb. Q)

3. Zorg dat u alle oliedoorgangen grondig reinigt

Omstandigheden die onderhoud van ketting (7) en geleidestaaf (6) vereissen:

• De zaag zaagt aan één zijde of in een hoek.

• De zaag moet door de inkeping worden geforceerd.

• Onvoldoende toevoer van olie naar de geleider en ketting. Controleer de toestand van de geleiderstaaf telkens wanneer de ketting wordt geslepen. Een versleten geleiderbalk zal de ketting beschadigen en het zagen moeilijk maken. Na elk gebruik moet u al het zaagstof van de geleiderstaaf en de geleideopening verwijderen terwijl het gereedschap is losgekoppeld van de voedingsbron. Wanneer de bovenkant van de rail oneffen is, gebruikt u een platte vijl om vierkante randen en zijkanten te herstellen. Railranden en hellende vlakken vierkant vijlen Versleten groef Correcte groef Vervang de geleiderbalk wanneer de groef versleten is, de geleiderstaaf gebogen of gebarsten is of wanneer een overmatige verhitting of afbraming van de rails optreedt. Als vervanging nodig is, mag u alleen de geleiderstaaf gebruiken die in de lijst met reparatieonderdelen of op het transferplaatje op de kettingzaag is opgegeven.116 Draadloze kettingzaag NL Zaagketting en zwaard vervangen of keren Vervang de ketting als de snijkanten te ver versleten zijn om nog geslepen te kunnen worden en als de ketting breekt. Gebruik uitsluitend de vervangingsketting die genoemd is in deze handleiding. Inspecteer het zwaard voor u de ketting slijpt. Een versleten of beschadigd zwaard is onveilig en maakt het zagen moeilijker. Monteer daarna een nieuw zwaard en draai de schroef (23) weer rechtsom. Het uitsteeksel moet passen in het gat van het zwaard. (Zie afb. R) Slijpen van de zaagketting WAARSCHUWING: Verwijder de batterij uit de zaag vooraleer te herstellen. Ernstige verwondingen en de dood kunnen resulteren door elektrische schokken of doordat het lichaam in contact komt met de bewegende ketting. De snijranden van de zaagketting zijn scherp. Gebruik handschoenen als u de ketting hanteert. Houd snijdend gereedschap schoon en scherp. De zaag werkt dan sneller en veiliger. Een botte zaag veroorzaakt ontijdige slijtage aan het tandwiel, het zwaard, de ketting en de motor. Als u de zaag met kracht in het hout moet duwen, terwijl er alleen zaagsel wordt geproduceerd en geen grote brokken, dan is de zaag bot.

WAARSCHUWING Draag zware handschoenen wanneer u onderhoud of reparaties aan dit gereedschap uitvoert. Verwijder altijd de batterijdoos uit de zaag voordat u begint met het repareren of onderhouden van dit gereedschap. OPMERKING Het is niet nodig de ketting of het zwaard te verwijderen om het tandwiel te smeren

1. Maak het zwaard en het tandwiel schoon.

2. Gebruik een smeerpistool. Steek de punt van het

pistool in de smeeropening en spuit er vet in tot het er aan de buitenkant van het tandwiel uitkomt. (Zie afb. S)

3. Om het tandwiel te draaien trekt u met de hand aan de

ketting tot de ongesmeerde kant van het tandwiel bij de smeeropening is. Herhaal de procedure.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. PROBLEMEN OPLOSSEN Als het elektrische gereedschap niet goed werkt, vindt u in de volgende tabel informatie over foutsymptomen, mogelijke oorzaken en oplossingen. Neem contact op met een servicewerkplaats als u hiermee het probleem niet kunt verhelpen. LET OP Schakel het elektrische gereedschap uit en verwijder de accu voordat u het gereedschap op storingen onderzoekt. Symptoom Mogelijke oorzaak Oplossing De kettingzaag werkt niet. De batterij is leeg. Zekering defect. Laad de batterij op. Vervang de zekering. Kettingzaag werkt met onderbrekingen. Oververhitting Te hard drukken tijdens het zagen. Loszittende verbinding. Intern los contact. Aan/uit-schakelaar defect. Plaats de machine op een koele, geventileerd ruimte om af te koelen. Gebruik minder drukkracht bij het zagen. Contact op met een servicewerkplaats. Contact op met een servicewerkplaats. Contact op met een servicewerkplaats. Zaagketting droog Geen olie in de olietank. Ontluchting in olietankdop verstopt. Olieafvoerkanaal verstopt. Vul olie bij. Reinig de olietankdop. Maak het olieafvoerkanaal vrij. Ketting of geleidingsral heet Geen olie in de olietank. Ontluchting in olietankdop verstopt. Olieafvoerkanaal verstopt. Kettingspanning te hoog. Ketting bot. Vul olie bij. Reinig de olietankdop. Maak het olieafvoerkanaal vrij. Stel de kettingspanning in. Slijp de ketting of vervang deze. Kettingzaag trekt, trilt of zaagt niet goed. Kettingspanning te los. Ketting bot. Ketting versleten. Zaagtanden wijzen in de verkeerde richting. Stel de kettingspanning in. Slijp de ketting of vervang deze. Vervang de ketting. Monteer de zaagketting opnieuw met de tanden in de juiste richting.117 Draadloze kettingzaag NL CONFORMITEITVERKLARING Wij, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Verklaren dat het product, Beschrijving Kettingzaag en stokzaag op accu Typ e WG322E WG322E.1 WG322E.9 WG323E WG323E.9 (3 - benoeming van machine, vertegenwoordiger van kettingzaag en stokzaag) Functie Hout zagen Voldoet aan de volgende richtlijnen, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC gewijzigd door 2005/88/EC De betrokken aangemelde instantie Naam: Intertek Deutschland GmbH (aangemelde instantie 0905) Adres: Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Certificaatnr.: 17SHW1086-01 (WG322E WG322E.1 WG322E.9) 17SHW1166-01 (WG323E WG323E.9) WG322E WG322E.1 WG322E.9 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex V - Niveau gemeten geluidsvermogen 94.7 dB(A) - Opgegeven, gegarandeerde niveau geluidsvermogen 96 dB(A) WG323E WG323E.9 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex V - Niveau gemeten geluidsvermogen 95.2 dB(A) - Opgegeven, gegarandeerde niveau geluidsvermogen 96 dB(A) Normen voldoen aan, EN 60745-1 EN 60745-2-13
