WG385E.9 - Píla WORX - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová reťazová píla
Značka	Worx
Model	WG385E.9
Menovité napätie	40 V max (2 × 20 V)
Dĺžka lišty	40 cm
Rýchlosť rezania	18 m/s
Rozstup reťaze	0,95 cm (3/8 palca)
Počet článkov	56
Hrúbka reťaze (rozteč)	1,1 mm (0,043 palca)
Kapacita olejovej nádrže	160 ml
Typ batérie	Lítium-iónová, 4,0 Ah
Nabíjačka	WA3883, vstup 100-240 V~50/60 Hz, výstup 2 × 20 V, 2,0 A
Čas nabíjania (2 batérie 4,0 Ah)	Približne 2 hodiny
Hmotnosť stroja (bez batérie)	4,2 kg
Hladina akustického tlaku (LpA)	85,9 dB(A)
Hladina akustického výkonu (LwA)	101,2 dB(A)
Celkové vibrácie (ah)	8,4 m/s²
Brzda reťaze	Áno, inerciálna
Hnací pastorok	Súčasťou dodávky
Náhradná reťaz a lišta	Reťaz: Oregon 90PX056; Lišta: Oregon 164MLEA041
Odporúčaná prevádzková teplota	0 °C až 45 °C

Často kladené otázky - WG385E.9 WORX

Ako napnúť reťaz mojej píly Worx WG385E.9?

Na napnutie reťaze najskôr vyberte batériu. Otáčajte gombíkom napínania reťaze (umiestneným na kryte) v smere hodinových ručičiek, kým nie je reťaz dostatočne napnutá. Skontrolujte zdvihnutím reťaze v strede lišty: mala by sa zdvihnúť približne o polovicu hĺbky článku. Neprepínajte príliš.

Aký olej použiť na reťaz?

Použite adhézny olej na reťaze špeciálne určený pre reťazové píly. Nepoužívajte použitý alebo kontaminovaný olej. Olejová nádrž má kapacitu 160 ml a plní sa cez uzáver umiestnený na boku stroja.

Ako nabíjať batérie píly?

Vložte obe batérie do dodanej nabíjačky WA3883. Úplný čas nabíjania pre dve 4,0 Ah batérie je približne 2 hodiny. Odporúčaný teplotný rozsah nabíjania je 0 °C až 40 °C. Vždy nabíjajte obe batérie súčasne.

Čo robiť, ak píla neštartuje?

Najskôr skontrolujte, či sú batérie správne vložené a nabité. Uistite sa, že brzda reťaze je deaktivovaná (páka v zadnej polohe, smerom k obsluhe). Ak problém pretrváva, pozrite si návod na riešenie problémov v príručke.

Ako aktivovať a deaktivovať brzdu reťaze?

Na aktiváciu brzdy reťaze (núdzové zastavenie) posuňte predný kryt ruky dopredu (poloha ②). Na deaktiváciu a umožnenie štartu potiahnite predný kryt ruky smerom k obsluhe (poloha ①). Brzda sa aktivuje automaticky v prípade spätného rázu.

Aká je maximálna dĺžka lišty?

Lišta dodávaná s modelom WG385E.9 má dĺžku 40 cm. Používajte iba náhradné lišty odporúčané spoločnosťou Worx, ako je model Oregon 164MLEA041.

Ako čistiť lištu a reťaz?

Po každom použití vyberte batériu. Demontujte kryt a reťaz. Vyčistite zvyšky pilín z drážok lišty kovovou kefou. Vyčistite olejové otvory. Skontrolujte opotrebenie lišty a vymeňte ju, ak je drážka príliš opotrebovaná.

Môžem použiť pílu na rezanie iných materiálov ako dreva?

Nie, táto reťazová píla je určená výhradne na drevo. Nepoužívajte ju na rezanie plastu, muriva alebo minerálnych materiálov. Poškodilo by to reťaz a mohlo by spôsobiť nehody.

Ako zistiť, či je reťaz dobre nabrúsená?

Nabrúsená reťaz produkuje triesky, nie jemné piliny. Ak musíte pílu tlačiť alebo je rezanie pomalé, zuby sú tupé. Nechajte reťaz nabrúsiť odborníkom alebo ju vymeňte za novú. Pri brúsení postupujte podľa pokynov výrobcu.

Aká je záruka na pílu Worx WG385E.9?

Štandardná záruka Worx je 2 roky pre súkromné osoby. Uschovajte si doklad o kúpe. Pri batériách a nabíjačkách sa záruka môže líšiť. Overte si konkrétne podmienky na webovej stránke Worx alebo u svojho predajcu.

NÁVOD NA OBSLUHU WG385E.9 WORX

- Deklarovaný zaručený akustický výkon 104 dB(A)

Splňované normy:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

VAROVANIE: Prečítajte si všetky bezpečnostné varovania, pokyny, zoznámte sa s ilustráciami a technickými údajmi dodanými s týmto elektrickým náradím. Nedodržanie akýchkolvek nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážneho úrazu.

Odložte si všetky varovania a inštrukcie pre budúcu potrebu.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud' na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1. BEZPEČNOST NA PRACOVISKU

a) Udržujte pracovisko čisté a dobre osvetlené.
Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu.
b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horľavých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietit' prach alebo výpary.
c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím Strata pozornosti môže viest'k strate kontroly nad náradím.

2. BEZPEČNOST PRI PRÁCI S ELEKTRINOU

a) Prípojky elektrického ručného náradia musia byt' zhodné so zástrčkami. Nemodifikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.
b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Ked' je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.
c) Nevystavujte ručné náradie dažd'u alebo vlhkým podmienkam. Ked' sa voda dostane pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.
d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si neprítahuje elektrické ručné náradie k sebe pomocou kábla, netahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viest'k zvýšenému riziku elektrického šoku.
e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri

f) Pokial' je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

3. OSOBNÁ BEZPEČNOST

a) Bud'te sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riad'te zdravým rozumom. Nepoužívajte ručné náradie, ked'ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viest'k vážnemu osobnému zraneniu.

b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovat' vážne osobné zranenia.

c) Predíd'te neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

d) Odstráňte akékol'vek nastavovacie kl'úče alebo kl'úče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kl'uč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobit' osobný úraz.

e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.

f) Oblečte sa náležite. Nenoste vol'né oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytit'.

g) Pokial' sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.

h) Nedovol'te, aby ste vd'aka skúsenostiam získaným častým používaním elektrického náradia prestali dodržiavať základy bezpečného použitia. Neopatrný úkon môže spôsobit' vážny úraz v priebehu zlomku sekundy.

4. POUŽITIE A ÚDRŽBA RUČNÉHO NÁRADIA

a) Nepreťažujte ručné náradie. Použite správne ručné náradie na danú činnosť. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.
b) Nepoužívajte ručné náradie, pokial' sa prepínač neprepína medzi zapnutím a vypnutím.
Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepínačom, je nebezpečné a musí byt' opravené.
c) Odpojte prípojku ručného náradia od zdroja energie a/alebo akumulátora pred tým, než začnete robit' akékol'vek úpravy, vymieňat' doplnky alebo uskladňovat' ručné náradie. Takéto

preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.

d) Ked' ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovol'te osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkať sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby.
e) Údržba ručného náradia. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvnit' funkčnosť ručného náradia. Pri poškodení musí byt' pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.
f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú l'ahšie ovládatel'né.
g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzat'k nebezpečným situáciám.
h) Rukoväte a povrchy držadiel udržujte suché, čisté, bez mazív a tukov. Šmykl'avé rukoväte a držadlá neumožňujú bezpečnú manipuláciu a obsluhu náradia v neočakávaných situáciách.
5. POUŽÍVANIE A STAROSTLIVOST O BATÉRIOVÉ ELEKTRICKÉ NÁRADIE
a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobit' požiar.
b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokol'vek iného typu batérií môže zvýšit' riziko zranenia a požiaru.
c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kl'úče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže viest’k popáleninám alebo vzniku požiaru.
d) Pri nesprávnom používaní môže z batérie vystreknút kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihned'vyhl'adajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobit'podráždenie a poleptanie.
e) Akumulátor alebo náradie, ktoré je poškodené alebo upravené, nepoužívajte. Poškodené alebo upravené akumulátory môžu mať nepredvídatel'né chovanie s následkom požiaru, explózie alebo s nebezpečenstvom úrazu.
f) Akumulátor alebo náradie nevyhadzujte do ohňa alebo ho nevystavujte nadmerným teplotám. Pri vhodení do ohňa alebo vystavení teplote nad 130 °C môže dôjst'k explózii.
g) Dodržiavajte všetky pokyny pre nabíjanie a akumulátor alebo náradie nenabíjajte mimo teplotný rozsah špecifikovaný v tomto návode. Nesprávne nabíjanie alebo nabíjanie pri teplotách

mimo špecifikovaný rozsah môže poškodit'akumulátor a zvýšit'riziko požiaru.

1. SERVIS
   a) Servisné práce na náradí nechajte vykonat' kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnost' pri práci s elektrickým náradím.
   b) Poškodené akumulátory nikdy neopravujte. Servis akumulátorov by mal byt' prevedený iba výrobcom alebo autorizovaným servisným zástupcom.

1) BEZPEČNOSTNÉ POKYNY PRE REŤAZOVÉ PÍLY

a) Ked' píla beží, nepribližujte sa k pílovej retazi žiadnou častou tela. Pred spustením píly sa presvedčte, či sa pílová retaz niečoho nedotýka. Pri práci s retazovou pílou môže jediný okamih nepozornosti mat za následok to, že Vám pílová retaz zachytí odev alebo niektorú čast tela.
b) Ret'azovú pílu držte vždy pevne pravou rukou za zadnú rukovát' a l'avou rukou za prednú rukovát'. Držanie ret'azovej píly pri práci nesprávnym spôsobom – v opačnej pracovnej polohe – zvyšuje riziko poranenia a nesmie sa používat'.
c) Elektrické náradie držte len za izolované rukováte, pretože sa môže stat', že sa pílová reťaz dostane do kontaktu so skrytým elektrickým vedením. Kontakt pílovej reťaze s elektrickým vedením, ktoré je pod prúdom, môže dostať pod prúd aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.
d) Používajte ochranné okuliare a chrániče sluchu. Odporúčame používat aj d'alšie ochranné pomôcky na ochranu hlavy, rúk, nôh a chodidiel. Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku retazovej píly.
e) Ret'azovú pílu neprevádzkujte, ked' ste na strome, rebríku, zo strechy ani zo žiadnej nevhodnej podpery. Pri práci s retazovou pílou na strome hrozí nebezpečenstvo poranenia.
f) Dávajte pozor na to, aby ste mali vždy pevný postoj a retazovú pílu používajte len vtedy, ked' stojíte na spevnenom, bezpečnom a rovnom podklade. Smykl'avý alebo nestabilný podklad môže viest pri používaní rebríkov k strate kontroly nad rovnováhou a nad retazovou pílou.
g) Pri rezaní konára, ktorý je napnutý, rátajte s tým, že sa odpruží smerom spät. Ked' sa toto napätie uvol'ní do vlákien dreva, môže napnutý konár trafit obsluhujúcu osobu a/alebo jej vytrhnút retazovú pílu spod kontroly.
h) Mimoriadne opatrne postupujte pri rezaní krovín a mladých stromčekov. Tento tenký materiál by sa mohol v retazovej píle zachytit a udriet Vás, alebo Vás dostat z rovnovážnej polohy.
i) Pri prenášaní držte retazovú pílu so zastavenou pílovou retazou za prednú rukovát a s vodiacou lištou smerujúcou dozadu. Pri prevážaní alebo

počas úschovy retazovej píly vždy navlečte ochranný kryt. Starostlivé zaobchádzanie s retazovou pílou znižuje pravdepodobnost neúmyselného dotyku s bežiacou pílovou retazou.

j) Dodržiavajte pokyny na mastenie, napnutie retaze a výmenu príslušenstva. Neodborne napnutá alebo namastená retaz sa môže bud' pretrhnút alebo môže zvýšit riziko spätného rázu náradia.
k) Používajte len na pílenie dreva. Retazovú pílu používajte len na také práce, na ktoré je určená -príklad: Nepoužívajte retazovú pílu na rezanie plastov, muriva ani stavebných materiálov, ktoré nie sú vyrobené z dreva. Použitie retazovej píly na také práce, na ktoré nie je určená, môže vyvolat vznik nebezpečných situácií.
I) Nepokúšajte sa spílit' strom, kým nebudte poznat' riziká a spôsob, akým sa im vyhnút'. Pri stínaní stromu môže operátor alebo nezúčastnené osoby utripiet'tažké zranenie.
m) Pri uvoľňovaní zaseknutého materiálu, skladovaní alebo vykonávaní údržby ret’azovej píly dodržiavajte všetky pokyny. Vypínač musí byť vypnutý a akumulátorový blok odstránený. Nepredvídané uvedenie ret’azovej píly do chodu pri odstraňovaní zaseknutého materiálu alebo vykonávaní údržby môže mať za následok t’ažké zranenie personálu.
n) Pri prvom prevádzkovaní píly sa používatel'ovi odporúča, aby si odskúšal pílenie klátov na koze alebo kolíske na rezanie dreva.
o) Ostrenie a vykonávanie údržby retazovej píly sa odporúča zverit autorizovaným servisným strediskám.

2) DÔVODY SPÄTNÝCH ÚDEROV A PREDCHÁDZANIE SPÄTNÝM ÚDEROM:

Spätný úder sa môže vyskytnút vtedy, ked' sa hrot vodiacej lišty dotkne nejakého predmetu, alebo ked' sa drevo ohne a retazová píla sa v reze zablokuje.

Dotyk hrotom vodiacej lišty môže mat v mnohých prípadoch za následok neočakávanú reakciu smerujúcu dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a smerom k obsluhujúcej osobe.

Zablokovanie pílovej retaze na hornej hrane vodiacej lišty môžu lištu prudko vymrštit smerom k obsluhujúcej osobe. Každá z týchto reakcií môže mat za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli tažko zranit. Nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčastou konštrukcie retazovej píly. Ako používatel' retazovej píly by ste mali vykonat rozličné opatrenia, aby ste mohli pracovat bez úrazov a zranení. Spätný ráz je následkom nesprávneho alebo chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabránit:

a) Držte retazovú pílu pevne oboma rukami, pričom palce a prsty obopínajú rukováte retazovej píly.

Svoje telo a ruky dajte do takej polohy, v ktorej budete môct najlepšie odolat silám spätného rázu. V prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut. Retazovú pílu nikdy nepúštajte z rúk.

b) Vyhýbajte sa abnormálnej polohe tela a nepíl'te vo väčšej výške, ako sú Vaše ramená. Tým sa zabráni neúmyselnému dotyku s hrotom vodiacej lišty a umožní sa lepšia kontrola retazovej píly v neočakávaných situáciách.
c) Používajte výlučne iba výrobcom predpísané náhradné vodiace lišty a pílové retaze. Nesprávne náhradné vodiace lišty a pílové retaze môžu mat za následok roztrhnutie retaze alebo vyvolat spätný ráz.
d) Dodržiavajte pokyny výrobcu pre brúšenie a údržbu pílovej retaze. Príliš nízke obmedzovače híbky zvyšujú možnost vzniku spätného rázu.

DODATOČNÉ RIZIKÁ

Aj pri predpísanom použití prístroja vždy existuje dodatočné riziko, ktorému nejde zabránit'. Podl'a druhu a konštrukcie spotrebiča sa môžu vyskytnút nasledujúce možné nebezpečenstvá:

• Kontakt s obnaženým ozubením reťaze píly (riziko pri rezaní)
• Prístup k rotujúcej retazi píly (riziko pri rezaní)
• Nepredvídatel'ný, náhly pohyb vodiacej lišty (riziko pri rezaní)
• Vymrštenie drobných častí od retaze pily (riziko pri rezaní/nebezpečenstvo zasiahnutia)
• Vymrštenie častí obrobku
• Zasiahnutie pokožky olejom
• Strata sluchu, ak nie je počas práce používaná požadovaná ochrana sluchu

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovať, rozoberať alebo rozrezávať batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst'k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske

ošetrenie.

f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjať, ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musieť vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnosťou WorxNITRO. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením.
m) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
n) Ukladajte batérie mimo dosahu detí.
o) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
p) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
q) Vykonávajte riadnu likvidáciu batérie.
r) V zariadení nekombinujte batériové články rôzneho dátumu výroby, kapacity, vel'kosti alebo typu.
s) Nevyberajte batériu z originálneho obalu skôr, než bude použitá.
t) Dodržujte polaritu vložených batérií plus (+) a mínus (-) a zaistite používanie batérií správnym spôsobom.

Pokyny týkajúce sa správnej techniky pre bežné stínanie, odstraňovanie konárov a priečne rezy

1. Stínanie stromov

Ak súčasne orezávajú konáre a vytínajú stromy dve alebo viaceré osoby, mala byt' vzdialenost' medzi jednotlivými stínajúcimi a orezávajúcimi osobami rovná minimálne dvojnásobku výšky vytínaného stromu. Pri vytínaní stromov treba dávat' pozor na to, aby neboli vystavené nebezpečenstvu žiadne iné osoby, aby padajúci strom nezasiahol žiadne prívodné vedenie a nespôsobil ani žiadne vecné škody. Ak by hrozilo, že padajúci strom môže zasiahnut' elektrické vedenie, treba o tom ihned' informovat' kompetentný energetický podnik.

Pri stínaní stromu na svahu by sa mala osoba obsluhujúca retazovú pílu zdržiavať v teréne nad stínaným stromom, pretože po páde sa strom pravdepodobne skotúľa alebo zošmykne dole svahom.

Pred samotným zotatím stromu si treba naplánovat' únikovú cestu a v prípade potreby si takúto cestu uvol'nit'. Táto úniková cesta by sa mala rozširovat' smerom dozadu diagonálnym smerom od očakávaného smeru pádu stromu, tak ako je znázornené na obrázku 1.

Pred zotatím stromu treba zobrať do úvahy sklon stromu, polohu väčších konárov a smer fúkania vetra, aby sa mohol spol'ahlivo odhadnút budúci smer pádu stromu.

Odstráňte zo stromu nečistotu, kamene, uvol'nenú kôru, klince, skoby a drôt.

Zárez urobte do 1/3 priemeru kmeňa, kolmo k smeru pádu, tak ako je znázornené na obrázku 1. Najprv urobte dolný vodorovný rez záseku (W). Tým sa zabráni zablokovaniu pílovej reťaze alebo vodiacej lišty pri vykonávaní druhého rezu záseku (X).

3. Vykonanie hlavného rezu

Hlavný rez z protil'ahlej strany (Y) urobte minimálne o 50 mm vyššie, ako je vodorovný zárez, tak ako je znázornené na obrázku 1. Hlavný rez urobte rovnobežne s vodorovným rezom záseku. Hlavný rez urobte len do takej híbky, aby zostal stát ešte jeden trnož (podstolina), ktorý by mohol pôsobit' ako otočný pánt. Tento trnož zabráni tomu, aby sa strom pri páde otočil a spadol nevhodným smerom. Neprepíl'te tento trnož.

Pri približovaní sa hlavného rezu k trnožu by mal strom začat' padat'. Ak sa ukazuje, že strom možno nespadne do požadovaného smeru alebo sa nakloní spät' a zablokuje pílovú retaz, prerušte vykonávanie hlavného rezu a na otvorenie rezu a na presun stromu do požadovanej línie pádu použite kliny z dreva, plastu alebo z hliníka (Z) ③). Ked' strom začína padat', vytiahnite retazovú pílu z rezu, vypnite ju, položte a naplánovanou únikovou cestou nebezpečný priestor opustite (②). Dávajte pozor na padajúce konára a na to, aby ste sa nepotkli. (pozri obr. 1)

4. Odstránenie konárov

Pod termínom odstraňovanie konárov rozumieme odrezávanie konárov zotátého stromu. Pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom. Malé konáre odstráňte jedným rezom tak, ako je znázornené na obrázku 2. Tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávať zdola smerom hore, aby ste zamedzili zablokovaniu retazovej píly.

5. Skracovanie kmeňa stromu

Pod týmto pojmom rozumieme delenie zoťatého stromu na časti. Dávajte pozor na pevný postoj a na rovnomerné rozdelenie váhy Vášho tela na obe nohy. Ak je to možné, mal by byt kmeň podložený konármí, hranolmi alebo klinmi a mal by byt podopretý. Postupujte podl’a jednoduchých pokynov pre jednoduché rezanie.

Ak je kmeň podoprený po celej svojej dížke tak, ako je

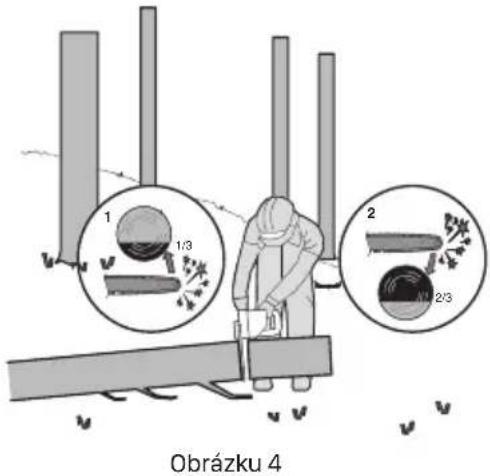

Ak je poleno na jednej strane podoprené, tak ako je znázornené na obrázku 4, vykonajte rez do 1/3 priemeru zo spodnej strany (spodná strana tesárskej kozy) (1). Potom rez dokončíte z vrchnej strany (2).

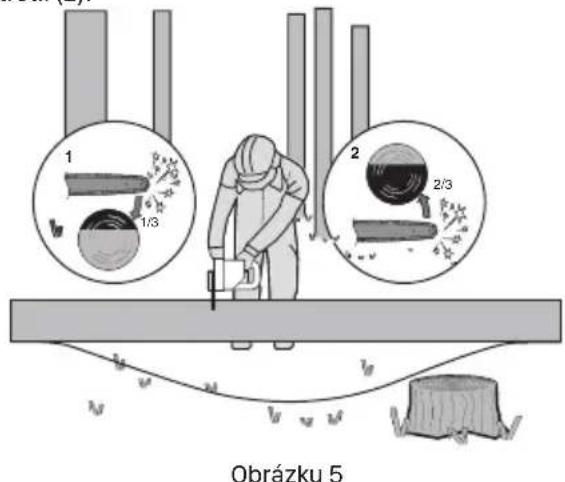

Ak je kmeň podoprený na oboch stranách, tak ako je znázornené na obrázku 5, vykonajte rez do 1/3 priemeru z hornej strany (horná strana tesárskej kozy) (1). Potom rez dokončíte zo spodnej strany, 2/3 priemeru tak, aby sa rezy stretli (2).

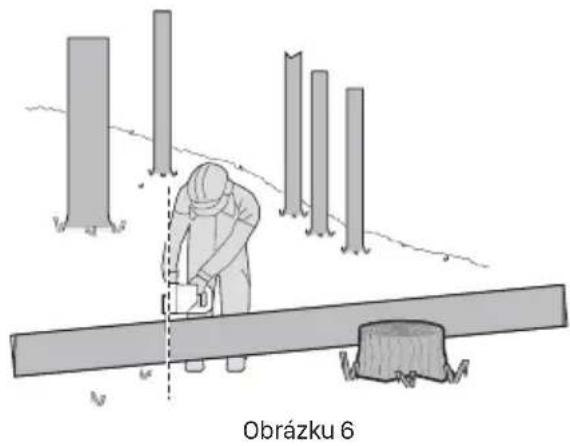

Pri rezaní vo svahu vždy stojte z hornej strany kmeňa, tak ako je znázornené na obrázku 6. Aby ste si zachovali úplnú kontrolu v okamihu „prepílenia” ku koncu rezu redukujte

prítlak, ale bez toho, aby ste uvol'nili pevné držanie retazovej pily za obe rukoväte. Dávajte pozor na to, aby sa retazová píla nedotkla zeme. Po ukončení rezania počkajte na úplné zastavenie pilovej retaze, až potom retazovú pílu z miesta rezu odložte. Motor retazovej pily vždy vypínajte ešte predtým, ako prechádzate od jedného stromu k druhému.

	Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod
	VÝSTRAHA
	Používajte ochranu sluchu
	Používajte ochranu očí
	Používajte protiprachovú masku
	Pri rezaní držte pílu vždy obidvomi rukami.
	Dávajte si pozor na spätný náraz a vyhýbajte sa kontaktu s prednou časťou vodiacej lišty píly.
	Nevystavujte dážďu
	Používajte ochrannú prilbu.
	Používajte ochranné rukavice.
	Používajte ochrannú obuv
	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
	Akumulátor Li-Ion. Tento výrobok bol označený symbolom "triedený odpad" pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a l'udské zdravie
	Nespal'ujte ich
	Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostať do systému kolobehu vody, čo môže ohroziť vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad.
[A40W]	Odomknút'
[BG28]	Zamknút'

ZOZNAM SÚČASTÍ

1. ZADNÁ RUKOVÄT
2. VYPÍNAČ ON/OFF
3. KONTROLKA NAPÁJANIA

4. PREDNÁ RUKOVÄT

5. PÁKA BRZDY REŤAZE (OCHRANNÝ KRYT RUKY)

6. RETAZ
7. LIŠTA S PÍLOVOU REŤAZOU
8. OTOČNÝ GOMBÍK NA NASTAVOVANIE NAPNU-TIA REŤAZE
9. KRYT
10. KRYT ZADNEJ RUKOVÄTE
11. BATÉRIOVÝ *
12. UVOLŇOVACÍ TLAČÍTKO BATERIE *
13. ODISTOVACIE TLAČIDLO
14. UKAZOVATEL' HLADINY OLEJA
15. UZÁVER PLNIACEHO OTVORU OLEJA
16. HROTOVÝ DORAZ
17. KRYT LIŠTY A RETAZE NA ULOŽENIE/PREPRA-VU* (PÚZDRO)
18. HNACIE REŽAZOVÉ KOLESO
19. UPÍNACIA SVORKA LIŠTY
20. UPEVŇOVACIA SKRUTKA
21. VODIACE REBRÁ LIŠTY S PÍLOVOU RETAZOU
22. OTVOR NA VYPÚŠTANIE OLEJA
23. ZNAČKA UKAZUJÚCA SMER OTÁČANIA A PÍLENIA
24. NAPÍNACIA ZÁPADKA REŤAZE (POZRI OBR. A2)

* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

TECHNICKÉ PARAMETRE

Typ WG385E WG385E.9 (3 - Označenie strojového zariadenia, zástupcu retazovej píly)

** Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20 Voltov. Nominálne napätie je 18 Voltov.
*** Nabíjací výstup 1 a výstup 2 označuje u nabíjačky dva porty s rovnakým napätím a prúdom.

	WG385E WG3	85E.9
Napätie 40V MAX (2x20V Max)***
Dížka tyče 40cm
Rýchlost' ret'aze 18 m/s
Objem olejovej nádrže	160 ml
Odstup zubov ret'aze	0.95cm
Počet článkov retaze	56
Kaliber retaze 1.1 mm
Náhradná retaz	ES: 3/8LP.043 56E 90X / Oregon: 90PX056
Náhradná tyč	ES: ES164SDEA041 / Oregon: 164MLEA041
Kapacita batérie 4.0	Ah (WA3014) /
Typ akumulátora Li-ion /
Model nabíjačky WA	3883 /
Parametre nabíjačky	Príkon: 100-240V~50-60Hz Vstup 1: 20V..., 2.0A *** Vstup: 2: 20V..., 2.0A ***	/
Čas nabíjania (Pribl.) Batéria: 4.0Ah (1pc) 4.0Ah (2pcs)	1 hr 2 hrs /
Hmotnost'	5.6kg	4.2

PRÍSLUŠENSTVO

	WG385E WG385E.9
Ret'az(WA4123) 1	1
Lišta(WA4393)	1	1
Kryt na prepravu 1	1
Nabíjačka (WA3883)	1	/
Batériový (WA3014)	2	/

Odporúčame príslušenstvo kúpit'v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

INFORMÁCIE O HLUKU

Nameraný akustický tlak

Nameraný akustický výkon

Používajte ochranu sluchu.

L_a = 85.9 ~dB(A)

K_D4=3.0 dB(A)

L_wA = 101.2dB(A)

K_PA=3.0 dB(A)

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 62841:

Hodnota emisie vibrácií a_n = 4.8 m/s^2

Nepresnost ^1K = 1.5 m/s^2

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku boli merané v súlade so štandardnými skúšobnými postupmi a môžete ich použit na vzájomné porovnanie jednotlivých náradí.

Deklarovaná celková hodnota vibrácií a deklarovaná úroveň vytváraného hluku môžu byť tiež použité na predbežné stanovenie doby práce s náradím.

VAROVANIE: Vibrácie a hlučnost pri aktuálnom použití elektrického náradia sa od deklarovaných

môžu lišit v závislosti od spôsobu, akým je náradie používané, a hlavne od typu spracovávaného obrobku podl'a nasledujúcich príkladov a d'alších spôsobov, akými je náradie používané:

Ako sa náradie používa a aké materiály sa budú rezat' alebo vrtat'.

S náradím sa musí používat' správne príslušenstvo, a toto príslušenstvo musí byt' ostré a v dobrom stave.

Pevnost uchopenia rukováti a či je použité akékol'vek príslušenstvo znižujúce úroveň vibrácií a hluku.

Toto náradie môže byt' použité iba na určené účely a podl'a týchto pokynov.

Ak sa toto náradie nepoužíva zodpovedajúcim spôsobom, môže spôsobit' syndróm choroby spôsobenej pôsobením vibrácií na ruky a paže obsluhy.

VAROVANIE: Ak chcete byt' presní, odhad času pôsobenia vibrácií v aktuálnych podmienkach pri

použití tohto náradia by mal brat do úvahy taktiež všetky časti pracovného cyklu, ako sú časy, kedy je náradie vypnuté a kedy je v chode vo vol'nobežných otáčkach, ale v skutočnosti nevykonáva žiadnu prácu. Čas pôsobenia vibrácií tak môže byt' v rámci celkového pracovného času značne skrátený.

Pomáha minimalizovať riziko pôsobenia vibrácií a hluku.

Ak bude náradie používané pravidelne, potom investujte do príslušenstva znižujúceho úroveň vibrácií a hluku.

Vypracujte si svoj plán práce, aby ste pôsobenie vysokých vibrácií tohto náradia rozdelili do niekol'kých dní.

POUŽÍVANIE PODL'A URČENIA

Výrobok je určený na stínanie stromov ako aj na rezanie kmeňov, konárov, drevených nosníkov, hranolov a dosák a pod. a dá sa používat na rezanie v pozdížnom a priečnom smere vláken drevá. Toto náradie nie je vhodné na rezanie minerálnych materiálov.

MONTÁŽ

VÝSTRAHA! Neinštalujte akumulátor pred kompletným zostavením.

Pri manipulácii s pílovou ret'azou majte vždy natiahnuté pracovné rukavice.

MONTÁŽ ČEPELE A PÍLOVEJ REŤAZE

1. Všetky súčiastky starostlivo rozbal'te. Zložte kryt retaze otáčaním gombíka napínanie retaze proti smeru hodinových ručičiek. (Pozri Obr. A1)
2. Retazovú pílu položte na pevnú a rovnú plochu.
3. Používajte iba originálne retaze WorxNITRO, alebo retaze odporučené pre vodiace lišty.
4. Pílovú retaz založte do obežnej drážky čepele. Porovnaním s vyznačenou ikonou retaze na vodiacej lište, alebo podľa symbolu smeru chodu retaze vyznačeného na tele píly sa uistite, či je retáz natiahnutá v správnom smere otáčania. Zabezpečte, aby vačka napínania retaze ukazovala smerom von. (pozri obr. A2)
5. Namontujte ret'az na hnacie ozubené koleso, dotiahnite skrutky tyčí a dva polohovacie prvky tyče na podložke tyče do kl'účovej drážky otvoru vodiacej tyče. (Pozri obr. B1, B2)
6. Skontrolujte, či sú diely správne namontované. Skontrolujte, či sú hnacie články reťaze riadne usadené na hnacom ozubenom kolese (Pozri obr. C1), zabráňte stuhnutiu článkov reťaze, který je zobrazený na obr. C2. Ak dôjde k stuhnutiu článkov reťaze, zdvihnite reťaz na vodiacej lište a uvol'níte články reťaze.

POZNÁMKA: Ret'az sa musí otáčat' vol'ne a nesmú na nej byt' žiadne stuhnuté články.

1. Nasad'te kryt reťaze a utiahnite kryt reťaze otáčaním napínania reťaze v smere pohybu hodinových ručičiek tak, aby byla reťaz napnutá. (Pozri obr. D)
2. Ret'az sa v priebehu rezania nat'ahuje a stráca správne napnutie. Ak sa ret'az uvolní, úplne odskrutkujte gombík na napínanie ret'aze), alebo ním otočte o tri celé otáčky proti smeru chodu hodinových ručičiek a potom ret'az opät' správne napnite utiahnutím gombíka na napínanie ret'aze postupom podl'a vyššie uvedených krokov 6-7

VÝSTRAHA: Rert'az ešte nie je napnutá. Ret'az napínajte podl'a postupu uvedenénho v časti

„Napínanie ret'aze“. Teraz je potrebné previest kontrolu ret'aze, či je správne napnutá.

NAPÍNANIE PÍLOVEJ REŤAZE (pozri obr. E1, E2)

POZNÁMKA: Nové pílové retaze sa môžu rozťahovat. Pri prvnom použití vykonávajte často kontrolu napnutia retaze a ak dôjde k uvol'neniu retaze na vodiacej lište (6), preved'te jej napnutie.

VÝSTRAHA:

• Pred napínaním retáze vždy najskôr vyberte z píly batériu.
• Rezné hroty na retazi sú ostré. Pri manipulácii s retazou používajte ochranné rukavice.

• Vždy udržiavajte správne napnutie retaze. Vol'ná retaz zvyšuje riziko spätného nárazu. Vol'ná retaz sa môže vyšmyknút' z drážky na vodiacej lište. To môže spôsobit' poranenie obsluhy a poškodenie retaze. Vol'ná retaz môže spôsobit' rýchle opotrebenie samotnej retaze, lišty na pílovú retaz a ozubeného kolesa.

• Retazovú pílu postavte na rovnú položku.

• Zaistovací otočný bombík/napínací otočný gombík retáze otáčajte doprava, kým nebude otočný gombík pevne zaskrutkovaný.

POZNÁMKA: Otáčaním gombíka na napínanie retaze v smere chodu hodinových ručičiek bude napnutie retaze automaticky zvýšené. Mechanizmus rohatky zabraňuje, aby sa uvolnilo napnutie retaze.

1. Nakloňte pílu smerom dopredu tak (pozri obr. E1), aby špička vodiacej lišty smerovala nahor. Tým odstránite previs retaze.

2. Gombík na napínanie retaze otáčaním v smere chodu hodinových ručičiek úplne utiahnite.

3. Ešte raz skontrolujte napnutie nastavenej pomocnej rukoväte s automatickým napínaním reťaze. Správne napnutie reťaze dosiahnete, ak sa dá reťaz v strednej časti nadzdvihnút z vodiacej lišty približne do polovice híbky vodiaceho článku reťaze. Tento úkon by mal byť prevedený jednou rukou zdvihnutím reťaze zataženej iba vlastnou hmotnosťou píly. (pozri obr. E2)

POZNÁMKA: Ret'az je napnutá správne, ak ju môžete zdvihnút z vodiacej lišty, a vodiaci článok ret'aze zostane pritom vo vnútri kol'ajnice vodiacej lišty.

POZNÁMKA: Ret'az sa v priebehu rezania nat'ahuje a stráca správne napnutie. Ak sa ret'az uvolní, úplne odskrutkujte gombík na napínanie ret'aze, alebo ním otočte o tri celé otáčky proti smeru chodu hodinových ručičiek a potom ret'az opät' správne napnite utiahnutím gombíka na napínanie ret'aze postupom podl'a vyššie uvedených krokov 1-4.

MASTENIE RETAZE (Pozri Obr. F)

Používanie reťazovej píly bez oleja na reťazové píly alebo so stavom oleja pod značkou minima oleja má za následok poškodenie reťazovej píly.

POZNÁMKA: Životnost retaze a jej rezný výkon závisia od optimálneho mastenia retaze. Z tohto dôvodu sa počas používania retazovej píly automaticky mastí olejom na retazové píly.

PLNENIE OLEJOVEJ NÁDRŽKY:

VÝSTRAHA: Pred naplnením olejovej nádrže vytiahnite akumulátor.

1. Ret'azová pílu postavte na vhodnú podložku tak, aby sa uzáver olejovej nádržky nachádzal hore.
2. Pomocou handričky vyčistite okolie uzávera olejovej nádržky a uzáver odskrutkujte.

3. Do nádržky nalejte olej pre motorové retazové pily.

4. Zabráňte tomu, aby sa do nádržky dostali nečistoty a prach. Nasad'te na nádržku uzáver a rukou ho riadne utiahnite v smere pohybu hodinových ručičiek.

DÔLEŽITÉ UPOZORNENIE: Aby sa zabezpečila výmena vzduchu medzi nádržkou na olej a okolím, sú medzi sitkom a uzáverom nádržky na olej vytvorené štyri malé vyrovnávacie kanáliky, cez ktoré môže so zretel'om na fungovanie v malej miere vytekat olej. Dávajte láskavo pozor na to, aby ste pílu odstavili vždy do vodorovnej polohy (uzáver nádržky na olej smeruje hore).

Je dôležité používať mazadlo na tyče a reťaze (nie je súčasťou balenia), ktorého zloženie umožňuje použitie v širokom rozsahu teplôt bez potreby riedenia. Tento olej môžete dostať na mieste, kde ste zakúpili pílu alebo v miestnom obchode s týmito výrobkami. Nepoužívajte znečistené, použité alebo inak kontaminované oleje. Mohlo by dôjst’k poškodeniu tyče alebo reťaze. Pri použití neschváleného oleja prepadá záruka produktu. Neprehltnite. V prípade požitia vyhl’adajte lekársku pomoc. Uchovávajte mimo dosahu detí. Skladujte mimo dosahu tepla alebo otvoreného ohňa.

KONTROLA AUTOMATICKEJ MAZNICE

Správne fungovanie automatickej maznice je možné skontrolovať spustením retázovej píly a nasmerovaním špičky vodiacej lišty smerom ku kúsku kartónu alebo papieru umiestneného na zemi. Ak na sa na kartóne olejová škvrna zväčšuje, maznica pracuje správne. Ak sa na kartóne olejová škvrna neobjaví, a to aj napriek tomu, že je olejová nádržka plná, obrátte sa na zákaznícky servis WorxNITRO alebo na autorizovaného servisného zástupcu WorxNITRO.

UPOZORNENIE: Nedotýkajte sa reťazou zeme. Dodržiavajte bezpečnú vzdialenost' 40 cm.

PREVÁDZKA

1. PRED POUŽITÍM VÁŠHO AKUMULÁTOROVÉHO NÁRADIA

VÝSTRAHA! Nabíjačka a batéria boli navrhnuté tak, aby mohli byť použivané spoločne, a preto sa nepokúšajte používať žiadne iné zariadenia. Nikdy nevkladajte ani nedovol'te vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže dôjst'k vzniku elektrickej poruchy alebo nebezpečenstva.

POZNÁMKA: Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabit'.

Úroveň nabitia akumulátora je možné zistiť stlačením tlačidla umiestneného vedľa kontroliek nabitia akumulátora.

POZNÁMKA: Obr. G platí len pre akumulátor s indikátorom stavu nabitia.

3. NABITIE BATÉRIÍ (POZRI OBR. H)

Iónovo-lítiová batéria je chránená proti úplnému vybitiu. Ked' sa batéria vybije, ochranný obvod vypne náradie.

Držiak nástroja sa prestane otáčat.

Stlačte uvolňovacie tlačidlo akumulátorového bloku a dajte dolu akumulátor z náradia. Po nabití zastrčte akumulátor do určeného vybrania na jeho pripojenie. Stačí jednoducho stlačit' a mierne pritlačit' tak, aby ste počuli cvaknutie.

Pohl'adom skontrolujte, či je akumulátor úplne zastrčený. POZNÁMKA:

• Pri vyberaní batériu vždy pevne držte, aby ste zabránili jej pádu a možnému zraneniu.
• Toto náradie je možné prevádzkovat'len s dvomi inštalovanými akumulátormi. Používajte Vždy Dva Zhodné Typy Akumulátorov a nabíjajte ich súčasne.
• Ak používate dva akumulátory s rôznym výkonom, zariadenie beží len s nižším spoločným výkonom oboch akumulátorov.

5. KONTROLKA NAPÁJANIA (POZRI OBR. J) DÔLEŽITÉ:

Ked' svieti iba jedna kontrolka, akumulátor je príliš vybitý, a to aj napriek tomu, že je náradie stále schopné pracovať. Pokračovanie v prevádzke náradia s takto vybitým akumulátorom môže znížit'životnosť a výkon akumulátora.

Ak nesvieti žiadna kontrolka, najmenej jeden akumulátor nie je plne nasadený, alebo je chybný. Skontrolujte, prosím, či sú iba akumulátory usadené v správnej polohe.

ALTERNÁTOR - STAVOVÉ LED KONTROLKY

• Pred spustením alebo po použití stlačte tlačidlo umiestnené na prístroji vedl'a kontrolky napájania, aby ste skontrolovali kapacitu akumulátora.
• Počas prevádzky je kapacita akumulátora automaticky zobrazená na indikátore výkonu akumulátora. Indikátor neustále sníma a zobrazuje stav akumulátora nasledujúcim spôsobom.
• Pri zariadeniach s 2 akumulátory s rôznym výkonom indikuje kontrolka napájania stav spodného akumulátora.

Indikátor stavu nabitia akumulátora	Stav akumulátora
Svieti pät' zelených kontroliek (☐☐☐☐☐).	Dva akumulátory sú úplne nabité.
Svetia dve, tri alebo štyri zelené kontrolky.	Dva akumulátory sú ešte čiastočne nabité. Čím viac zelených kontroliek svieti, tým je vyššia zostávajúca kapacita nabitia.
Svieti iba jedna zelená kontrolka (☐☐☐☐).	Úroveň nabitia najmenej jedného akumulátora je veľmi nízka. Skontrolujte akumulátor a dobite ho.
Nesvieti žiadna kontrolka.	Najmenej jeden akumulátor nie je úplne nasadený, alebo je chybný.
Bliká iba jedna kontrolka dvakrát za sebou.	Najmenej jeden akumulátor je takmer vybitý (pozri indikátor stavu nabitia akumulátora). Pred opätovným použitím, alebo pred uskladnením nabite súčasne oba akumulátory.
Bliká iba jedna kontrolka trikrát za sebou.	Najmenej jeden akumulátor je príliš zahriaty. Pred opätovným spustením zariadenia počkajte, až vychladne.
Bliká iba jedna kontrolka štyrikrát za sebou.	Náradie je preťažené. Odstráňte náradie z oblasti rezu a skúste to znova.

6. VYPÍNANIE A ZAPÍNANIE (POZRI OBR. K)

POZOR: Pred použitím akumulátorového náradia skontrolujte typ akumulátora. Používajte iba typ akumulátora uvedený v aktorá sa týka príslušenstva.

Pílu zapnite tak, že stlačíte odistovacie tlačidlo a potom úplne stlačte a podržte vypínač ON/OFF (Zapnút/Vypnút). Teraz sa môže uvol'nit' odistovacie tlačidlo.

POZNÁMKA: Brzda retaze musí byt aktivovaná ešte pred spustením pily..

7. PÁKA BRZDY REŠAZE (POZRI OBR. L)

Brzda spätného rázu je ochranný mechanizmus, ktorý sa iniciuje predným chráničom rúk vtedy, ked' vykoná reťazová píla spätný ráz (pri kopnutí). Pílová reťaz sa okamžite zastaví.

Občas nezabudnite urobit funkčný test (skúšku fungovania). Deaktiváciu brzdy retaze vykonáte vytiahnutím predného ochranného krytu ruky smerom k obsluhe (poloha ①). Aktiváciu brzdy retaze vykonáte zasunutím predného ochranného krytu ruky smerom dopredu (poloha ②).

POZNÁMKA: Ak sa pílu nedarí spustit, hoci je správne zostavená a pracuje s plne nabitými akumulátormi, mali by ste skontrolovať, či je páka retázovej brzdy v správnej polohe (poloha ①).

8. PÍLENIE

oleja. (pozri obr. M) Olej doplňte, ked' je nízka hladina oleja. Dolievanie oleja do nádržky trvá približne 12 minút v závislosti od intenzity pílenia a počtu zastavení.

Počas pílenia pravidelne každých 10 minút kontrolujte napnutie retaze.

1) Do retazovej pily vložte akumulátor.
2) Skontrolujte, či rezaná čast kmeňa neleží na zemi. Tým zabránite kontaktu retaze so zemou a vedenie rezu naprieč kmeň.
Kontakt retaze so zemou, ak je v chode, je nebezpečný a spôsobuje jeho otupenie.

3) Na bezpečné uchopenie píly vždy používajte obe ruky. Vždy používajte l'avú ruku na uchopenie prednej rukováti a pravú ruku na uchopenie zadnej rukováti. Pílu držte pevne. Palec a prsty musia byt' ovinuté okolo rukováte píly. (Pozri obr. N)

4) Skontrolujte, či máte pevný postoj. Chodidlá majte rozkročené na šírku ramien. Rozložte svoju váhu rovnomerne na obe nohy.

5) Až budete pripravený na prevedenie rezu, pravým palcom úplne stlačte zaistovacie tlačidlo a stlačte spúšť píly. Týmto spôsobom pílu spustíte. Pílu vypnete uvol'nením stlačenia spúšte. Skôr než začnete rezat', skontrolujte, či píla beží na plné otáčky.

6) Na začiatku rezania položte pomaly otáčajúcu sa reťaz na rezané drevo. Rezané drevo by malo byť, pokial' to bude možné, čo najbližšie k telu píly. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo klizaniu (bočný posun) píly.

7) Pílu ved'te s miernym prítlakom a nevyvíjajte na ßu nadmernú silu, nechajte pílu rezat' vlastným tempom. Motor by sa preťažil a mohlo by dôjst' k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.

9) Vyskúšajte si rezanie na kuse odpadových konárov na bezpečnom pracovnom mieste, kým nedosiahnete pohodlie pri práci, plynulý pohyb a stabilnú reznú rýchlost', plynulým pohybom a so stabilnou rýchlost'ou prevádzania rezu.

Bezpečnostné zariadenie zabraňujúce spätnému rázu píly.

Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjst.

Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

- Ked' je píla v chode, držte ju oboma rukami. Pílu pevne uchopte. Palec a prsty musia spočívať na rukoväti.

- Na píle musia byt'všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.

- Nikdy sa nepokúšajte rezat dva kmene zároveň. Vždy režte iba jeden kmeň.

- Prednú čast'vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou čast'ou vodiacej lišty).

- Dávajte pozor na posúvanie dreva a d'alšie sily, ktoré môžu ret'az zovriet.

- Pri opätovnom vkladaní píly do predchádzajúceho rez

bud'te mimoriadne opatrní.

1. Pílu používajte iba vtedy, ked' máte pevný postoj.
2. Pílu držte na pravej strane vášho tela (Pozri obr. O).
3. Pred kontaktom s drevom musí ret'az dosiahnut' plné otáčky.
4. Pred zahájením rezu použite kovový hrotový doraz (13) na zaistenie polohy píly v drevenom materiáli.
5. Pri rezaní používajte hrotový doraz ako pákový bod. (Pozri obr. P)
6. Nepoužívajte reťazovú pílu s úplne roztiahnutými rukami, nesnažte sa rezatťažko dosiahnutelné miesta alebo pri rezaní stát na rebríku (Pozri obr. Q).

Nikdy nepoužívajte túto pílu vo výške, ktorá presahuje vaše ramená.

PÍLENIE NAPNUTÉHO DREVA (POZRI OBR. R)

VÝSTRAHA: V takomto prípade platí zásada maximálnej opatrnosti. Dávajte pozor na spätné odpruženie dreva. Ked' je tlak dreva

uvoľnený, konár sa môže vymrštit' naspät' a uderit' tak obsluhu píly a spôsobit' vážne zranenie alebo aj smrt'.

Ak sa nachádza drevo na oboch stranách, odrežte z kmeňa najprv zhora (Y) jednu tretinu priemeru (horná strana tesárskej kozy) a potom na tom istom mieste prerežte kmeň zdola (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Vyhýbajte sa pritom kontaktu píly so zemou. Ak sa nachádza drevo len na jednej strane, odrežte z kmeňa najprv zhora (Y) (spodná strana tesárskej kozy) jednu tretinu priemeru smerom hore a potom na tom istom mieste prerežte kmeň zhora (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly.

ÚDRŽBA PÍLY

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba reťaze píly a vodiacej lišty, a tiež celej píly, môžu znížit šance na vznik spätného rázu. Týmto spôsobom predlížite prevádzkovú životnosť vašej píly.

POZNÁMKA: Dokonca aj pri použití píly so správne nabrúsenou reťazou sa môže po každom nabrúsení zvýšit' riziko spätného rázu.

ÚDRŽBA A SKLADOVANIE REŤAZOVEJ PÍLY

1. V nasledujúcich prípadoch vyberte z píly batériu:

• Ak sa píla nepoužíva.
• Pred presunom z jedného miesta na druhé
  • Pred vykonávaním údržby.
• Pred výmenou príslušenstva alebo doplnkov, ako sú retáz píly a vodiaca lišta.

2. Pred každým a po každom použití skontrolujte na píle. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu.

ktoré by mohlo ovplyvnit bezpečnost obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Retazovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnost alebo prevádzku. Poškodenie nechajte opravit'v autorizovanom servisnom stredisku. Miesta autorizovaných servisných stredisk najdete na internetovej stránke www.worx.com

• Nikdy pílu nevystavujte na daždi.
• Dbajte na to, aby bola reťaz píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.
• Pri brúsení retaze píly dodržujte kroky popísané v tomto návode.
• Rukoväte udržiavajte suché, čisté, neznečistené olejom či mazivami.
• Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

4. Pri vykonávaní servisu vždy používajte iba originálne náhradné diely.

Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba.

Nosné kol'ajnice vodiacej lišty, ktoré nesú retaz, by mali byt vyčistené pred uskladnením pily alebo ak sú retaz alebo vodiace lišty zanesené nečistotou.

Kol'ajnice by sa mali vyčistit' po každom zosadení retaze.

Po uplynutí každých 5 hodín prevádzky vodiacu lištu pretočte tak, aby jej horná strana bola d'alej spodná a naopak.

Situácie, ktoré vyžadujú údržbu reťaze a vodiacej lišty:

1. Odstráňte kryt na retaz a potom vodiacu lištu a retaz. (pozri kapitola ZOSTAVENIE)
2. Z kol'ajníc vodiacej lišty odstráňte nečistoty pomocou drôtenej kefy, skrutkovača alebo podobného vhodného náradia.
3. Skontrolujte, či ste dôkladne očistili miesta s nánosmi maziva.

Podmienky, ktoré vyžadujú vykonanie údržby retaz a vodiacej lišty :

• Rezy na jednej strane alebo pod uhlom.
• Píla bola pri reze tlačená silou.
• Nedostatočný prívod oleja do lišty a retaze.
  Po každom nabrúsení reťaze skontrolujte stav vodiacej lišty. Opotrebovaná lišta spôsobuje poškodenie reťaze a rezanie tak bude obtiažne.
  Po každom použití pílu odpojte od zdroja napájania, z vodiacej lišty a z otvoru retázového kolesa odstráňte všetky nánosy pilín.
  Ak nie je horná strana vodiacej lišty rovná, zarovnajte strany a pravé uhly pomocou plochého pilníku.

Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie kol'ajníc. Ak je nutná výmena, používajte iba vodiace lišty špecifikované pre vašu pílu v zozname náhradných dielov alebo na štítku vašej retázovej píly.

Výmena pílovej retaze/výmena a obrátenie čepele

Vymeňte reťaz píly, ak sú zuby reťaze príliš opotrebované alebo ak dôjde k prasknutiu reťaze. Používajte iba remeň, ktorý je uvedený v tomto návode.

Potom napínaciu západku založte na novú lištu a utiahnite skrutku otáčaním doprava. Vyčnievajúca časť západky (a) musí zapadať do otvoru v lište. (Pozri obr. S)

OSTRENIE PÍLOVEJ REŤAZE

VÝSTRAHA: Pred vykonávaním servisu vyberte z píly batériu. Mohlo by dôjst'k úrazu elektrickým prúdom alebo pri kontakte s

pohybujúcou sa ret'azou k tažkému či smrtelnému zraneniu.

Rezné hroty na reťazi sú ostré. Pri manipulácii s reťazou používajte ochranné rukavice.

Dbajte na to, aby bola ret'az pily stále ostrá. Vaša píla bude rezat' rýchlejšie a bezpečnejšie. Tupá ret'az pily bude spôsobovat' zbytočne veľké opotrebovanie hnacieho ret'azového kolesa, vodiacej lišty, ret'aze píly a motora. Ak musíte ret'az píly tlačit' do dreva silou a ak vzniká pri rezaní iba prach s niekol'kých veľkými trieskami, ret'az píly je tupá. RETAZOVÉ KOLESO MAŽTE

VAROVANIE: Počas vykonávania údržby alebo servisu tohoto náradia používajte pevné ochranné rukavice.

Pred vykonávaním servisu alebo údržby píly vždy vytiahnite akumulátor.

1. Lištu a retazové koleso vyčistite.
2. Hrot mazacej pištole vložte do mazacieho otvoru a vtláčajte mazivo, kým sa neobjaví na vonkajšom okraji zubu reťazového kolesa. (pozri obr. T)
3. Ak chcete otočit' kolesom retaze, uvol'níte zarážku retaze a rukou retaz čiastočne vytiahnite tak, aby strana kolesa retaze, ktorá nie je namazaná bola v rovine s otvorom na mazanie. Postup mazania opakujte.

PRE AKUMULÁTOROVÉ NÁRADIE

Rozsah okolitých teplôt pre použitie a skladovanie náradia a akumulátora je 0°C-45°C.

Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa

informujte na miestnych úradoch alebo u predajcu.

ODSTRAŇOVANIE PROBLÉMOV

V prípade, že Vaše ručné elektrické náradie nefunguje bezchybne, v nasledujúcej tabul'ke máte zobrazené symptómy jednotlivých porúch, ich možné príčiny a opatrenia na ich odstránenie. Ak nebudete vediet' identifikovat' problém a odstránit' vzniknutú poruchu, obrátte sa na svoju autorizovanú servisnú opravovňu. Dôležité upozornenie: Predtým, ako začnete hl'adať poruchu, ručné elektrické Nadie vypnite a vyberte z neho akumulátor.

Symptóm Možné príčiny Možné		riešenie
Retazová pila nefunguje	Nízka úroveň nabitia akumulátora.Brzda retaze nie je v správnej polohe.	Nabite oba akumulátory.Skontrolujte pohl'adom, či je brzda retaze v polohe 1.Podrobné informácie nájdete v časti BRZDA RETAZE.
Retazová pila pracuje prerušovanePílová ret'az je suchá	PrehriatiePriliš vysoký prítlak pri rezaní.Uvol'nený spoj.Uvol'nený niektorý interný kontakt.Porucha vypínača.V olejovej nádržke niet oleja.Odvzdušňovanie uzáveru olejovej nádržky je upchaté.Výtokový kanálik oleja je upchatý.	Pílu položte na chladné, vetrané miesto, aby mohla vychladnút.Pri rezaní na pílu priliš netlačte.Vyhl'adajte autorizovanú servisnú opravovňu.Vyhl'adajte autorizovanú servisnú opravovňu.Vyhl'adajte autorizovanú servisnú opravovňu.Doplnit' olej.Vyčistiť uzáver olejovej nádržky.Prečistiť výtokový kanálik oleja.
Brzda spätného rázu/dobehová brzda	Ret'az nie je brzdená	Vyhl'adajte autorizovanú servisnú opravovňu
Ret'az/vodiaca lišta sú horúce	V olejovej nádržke niet oleja.Odvzdušňovanie uzáveru olejovej nádržky je upchaté.Výtokový kanálik oleja je upchatý.Napnutie ret'aze je príliš veľké.Ret'az je tupá.	Doplnit' olej.Vyčistiť uzáver olejovej nádržky.Prečistiť výtokový kanálik oleja.Nastaviť napnutie ret'aze.Nabrúsiť ret'az, alebo ju nahradiť novou.
Pílová ret'az beži trhavo, vibruje, alebo nepíli správne	Napnutie ret'aze je príliš slabé.Ret'az je tupá.Ret'az je opotrebovaná.Zuby pílovej ret'azemajú nesprávnysmer.	Nastaviť napnutie ret'aze.Nabrúsiť ret'az, alebo ju nahradiť novou.Ret'az vymenit.Pílovú ret'az premontovať tak, aby mali zuby korektný smer.

PREHLÁSENIE O ZHODE

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Vyhlasujeme, že tento výrobok

Typ WG385E WG385E.9 (3 - Označenie strojového

zariadenia, zástupcu ret'azovej píly)

Funkcia Rezanie dreva

Zodpovedá nasledujúcim smerniciam:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizácii 2005/88/EC

Poverený úradný orgán

Názov: Intertek Deutschland GmbH (úradná vyhláška 0905)

- Meraný akustický výkon 101.2 dB(A)

- Deklarovaný zaručený akustický výkon 104 dB(A)

Spíňa posudzované normy:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

Osoba zodpovedajúca za technickú dokumentáciu:

Názov: Marcel Filz

Adresa: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

2020/08/25

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie, Testovanie & Certifikácia

Positec Technology (China) Co., Ltd.

Vrednotena raven zvočnega tlaka L

d = 85.9 ~dB(A)

K_PA=3.0 dB(A)
