Tip produs	Ferăstrău cu lanț fără fir
Marcă	Worx
Model	WG385E.9
Tensiune nominală	40 V max (2 × 20 V)
Lungimea ghidului	40 cm
Viteza de tăiere	18 m/s
Pasul lanțului	0,95 cm (3/8 in)
Număr de zale	56
Grosimea lanțului (ecartament)	1,1 mm (0,043 in)
Capacitate rezervor ulei	160 ml
Tip baterie	Litiu-Ion, 4,0 Ah
Încărcător	WA3883, intrare 100-240 V~50/60 Hz, ieșire 2 × 20 V, 2,0 A
Timp de încărcare (2 baterii 4,0 Ah)	Aproximativ 2 ore
Greutatea mașinii (fără baterie)	4,2 kg
Nivel de presiune acustică (LpA)	85,9 dB(A)
Nivel de putere acustică (LwA)	101,2 dB(A)
Vibrații totale (ah)	8,4 m/s²
Frână de lanț	Da, cu inerție
Pinion de antrenare	Inclus
Lanț și ghid de schimb	Lanț: Oregon 90PX056; Ghid: Oregon 164MLEA041
Temperatura de utilizare recomandată	0 °C până la 45 °C

Întrebări frecvente - WG385E.9 WORX

Cum se întinde lanțul ferăstrăului meu Worx WG385E.9?

Pentru a întinde lanțul, scoateți mai întâi bateria. Rotiți butonul de tensionare a lanțului (aflat pe capac) în sens orar până când lanțul este suficient de întins. Verificați ridicând lanțul la mijlocul ghidului: acesta trebuie să se ridice cam la jumătate din adâncimea unei zale. Nu întindeți prea mult.

Ce ulei se folosește pentru lanț?

Utilizați un ulei adeziv pentru lanț special formulat pentru ferăstraie cu lanț. Nu folosiți ulei uzat sau contaminat. Rezervorul de ulei are o capacitate de 160 ml și se umple prin capacul situat pe partea laterală a mașinii.

Cum se încarcă bateriile ferăstrăului?

Introduceți ambele baterii în încărcătorul WA3883 furnizat. Timpul complet de încărcare pentru două baterii de 4,0 Ah este de aproximativ 2 ore. Intervalul de temperatură recomandat pentru încărcare este de 0 °C până la 40 °C. Încărcați întotdeauna ambele baterii simultan.

Ce fac dacă ferăstrăul nu pornește?

Verificați mai întâi dacă bateriile sunt introduse corect și încărcate. Asigurați-vă că frâna de lanț este dezactivată (pârghia în poziția din spate, spre operator). Dacă problema persistă, consultați ghidul de depanare din manual.

Cum se activează și dezactivează frâna de lanț?

Pentru a activa frâna de lanț (oprire de urgență), împingeți protectorul de mână din față înainte (poziția ②). Pentru a o dezactiva și a permite pornirea, trageți protectorul de mână spre operator (poziția ①). Frâna se declanșează automat în caz de recul.

Care este lungimea maximă a ghidului?

Ghidul furnizat cu WG385E.9 măsoară 40 cm. Utilizați numai ghiduri de schimb recomandate de Worx, cum ar fi modelul Oregon 164MLEA041.

Cum se curăță ghidul și lanțul?

După fiecare utilizare, scoateți bateria. Demontați capacul și lanțul. Periați resturile de rumeguș din canalele ghidului cu o perie metalică. Curățați orificiile de ulei. Verificați uzura ghidului și înlocuiți-l dacă canalul este prea uzat.

Pot folosi ferăstrăul pentru a tăia alte materiale decât lemnul?

Nu, acest ferăstrău cu lanț este conceput numai pentru lemn. Nu îl utilizați pentru a tăia plastic, zidărie sau materiale minerale. Acest lucru ar deteriora lanțul și ar putea cauza accidente.

Cum știu dacă lanțul este bine ascuțit?

Un lanț ascuțit produce așchii, nu rumeguș fin. Dacă trebuie să forțați ferăstrăul sau tăierea este lentă, dinții sunt tociți. Faceți ascuțirea lanțului de către un profesionist sau înlocuiți-l cu unul nou. Urmați instrucțiunile producătorului pentru ascuțire.

Care este garanția ferăstrăului Worx WG385E.9?

Garanția standard Worx este de 2 ani pentru persoane fizice. Păstrați bonul de casă. Pentru baterii și încărcătoare, garanția poate varia. Verificați condițiile specifice pe site-ul Worx sau la dealerul dumneavoastră.

MANUAL DE UTILIZARE WG385E.9 WORX

AVERTISMENT Citiți toate atenționările de siguranță și parcurgeti toate instructiunile, ilustrațiile și specificatiile atașate acestei

scule electrice. Nerespectarea tuturor instrucțiunilor enumerate mai jos poate duce la electrocutare, incendiu și/sau leziune corporală gravă.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la rețeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un accumulator (fără cablu).

1. SIGURANTA ZONEI DE LUCRU

a) Mentineti zona de lucru curată și bine iluminată.

Zonele de lucru în dezordine și întunecoase favorizează accidentele.

b) Nu utilizati uneltele electrice în atmosfere explozive, de exemplu în prezența unor lichide, gaze sau praf inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii.

c) Asigurati-vă că nu sunt în apropiere persoane și copii în timpul funcționării unei unelte electrice. Distragerea atenției poate duce la pierderea controlului uneitei.

2. SIGURANTA ELECTRICĂ

a) Fișele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificați niciodată stecherul. Nu folosiți niciun adaptor pentru uneltele electrice cu împământare. Utilizarea stecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării.

b) Evitați contactul fizic cu suprafețe cu legătură la pământ, cum ar fi țevi, radiatoare, mașini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafața împământată.

c) Nu expuneți uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare.

d) Nu deteriorati cablul de alimentare.

Nu folosiți niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstrați cablul de alimentare la distanță de căldură, ulei, margini ascuțite sau părți mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării.

e) Când folositi unealta electrică în exterior, utilizati un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării.

f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiți o alimentare protejată

cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3. SIGURANTA PERSONALĂ

a) Fiți concentrat, urmăriți ceea ce faceți și dati dovadă de simț practic când folosiți o unealtă electrică. Nu folosiți o unealtă electrică dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenție în timpul funcționării uneltei electrice poate duce la accidentări personale grave.

b) Folositi echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție precum masca de protecție contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.

c) Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția de oprire înainte de a face conectarea la sursa de alimentare și/sau la accumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.

d) Scoateți orice cheie de reglare sau cheie de piulițe înainte de a porni unealta electrică. O cheie de piulițe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.

e) Păstrați un echilibru corect. Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situații neprevăzute.

f) Îmbrăcați-vă corespunzătorNu purtați îmbrăcăminte prea largă sau bijuterii. Nu vă apropiati părul, hainele sau mănușile de componentele mobile. Hainele prea largi, bijuteriile și părul lung se pot prinde în piesele mobile.

g) Dacă sunt furnizate accesorii pentru conectarea unor dispozitive de aspirare și colectare a prafului, asigurati-vă că acestea sunt montate și folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

h) Nu lăsați ca odată cu familiarizarea dvs. cu utilizarea uneltei să deveniți indolenti și să uitați respectarea principiilor de siguranță ale uneltei electrice. Orice actiune nesăbuită poate duce la leziuni corporale grave într-o fractiune de secundă.

4. UTILIZAREA Şİ İNTRETINEREA UNELTELOR ELECTRICE

a) Nu forțați unealta electrică. Folosiți unealta electrică potrivită pentru aplicație. Cu unealta electrică potrivită, veți lucra mai bine și mai în siguranță, la viteza pentru care a fost concepută.

b) Nu folosiți unealta electrică dacă nu o puteți porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acționată de la întrerupător este periculoasă și trebuie reparată.

c) Scoateți ștecherul din sursa de curent și/sau scoateți bateria din unealta electrică înainte de a efectua reglaje, de a schimba accesoriiile sau

de a depozita uneltele electrice. Astfel de măsuri de siguranță reduc riscul pornirii accidentale a uneltei electrice.

d) Nu lăsați uneltele electrice la îndemâna copiilor și nu permiteți persoanelor ce nu știu să le manevreze și nu cunosc instructiunile să aționeze aceste unelte. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.

e) Efectuați întreținerea uneltelor electrice. Verificați posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situații care pot afecta funcționarea uneltei electrice. Dacă unealta electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate din cauza întreținerii incorecte a uneltelor.

f) Uneltele de tăiere trebuie menținute ascuțite și curate. Riscul blocării uneltelor de tăiere cu margini ascuțite întreținute corect este mai mic și acestea sunt mai ușor de controlat.

g) Folosiți unealta electrică, accesoriiile, piesele etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și operația de efectuat. Folosirea uneltei electrice pentru operații diferite de cele pentru care a fost concepută poate duce la accidentare.

h) Păstrați uscate, curate și fără urme de ulei sau grăsime mânerele și suprafețele de apucare ale uneltei. Mânerele și suprafețele de apucare alunecoase împiedică manipularea și controlul sigur al uneltei tocmai în cele mai neașteptate situații.

5. UTILIZAREA ŞI ÎNTRETINEREA UNELTELOR CU ACUMULATORI

a) Efectuati reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de accumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de accumulator.

b) Folosiți mașinile electrice numai cu accumulatorii special destinați acestora. Utilizarea oricăror altor accumulatori poate prezenta risc de rănire și de incendiu.

c) Când nu folosiți acumulatorul, țineți-l la distanță de obiecte metalice precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu.

d) în condiții necorespunzătoare de utilizare, se poate prelinge lichid din accumulator; evitați contactul. în caz de producere accidentală a contactului, clătiți bine cu apă. Dacă v-a intrat lichid în ochi, consultați imediat medicul. Lichidul expulzat din accumulator poate cauza iritații sau arsuri.

e) Nu utilizați acumulatorul sau scula dacă acestea sunt deteriorate sau modificate. Acumulatoarele deteriorate sau modificate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale.

f) Evitați expunerea la foc și la temperaturi excessive a accumulatorului sau a sculei. Expunerea la foc sau la temperaturi care depășesc 130°C poate

duce la explozie.

g) Respectați toate instrucțiunile de reîncărcare și nu încărcați acumulatorul sau scula decât în plaja de temperaturi specificată în instrucțiuni. Reîncărcarea necorespunzătoare sau la temperaturi din afara plajei de temperaturi specificate poate duce la deteriorarea acumulatorului și la creșterea riscului de incendiu.

6. SERVICE

a) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb identice. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranță.

b) Nu reparați niciodată acumulatoarele deteriorate. Service-ul acumulatoarelor trebuie efectuat numai de către fabricant sau de centre de service autorizate.

1) INSTRUCTIUNI PRIVIND SIGURANTÁ DE FERÄSTRAIELE CU LANT

a) Mențineți o distanță de siguranță față de ferăstrău atunci când acesta este în funcțiune. Înainte de a porni ferăstrăul asigurați-vă că lanțul de ferăstrău nu atinge vre-un obiect. În timpul lucrului cu un ferăstrău cu lanț, într-un moment de neatenție, îmbrăcămintea sau părți ale corpului pot fi prinse de lanțul de ferăstrău.

b) Prindeți ferăstrăul cu lanț ținându-vă întotdeauna mâna dreaptă pe mânerul posterior iar mâna stângă pe mânerul anterior. Fixarea ferăstrăului cu lanț în poziție corporală inversă mărește pericolul de accidente și de aceea nu este permisă.

c) Tineți scula electrică numai de suprafețele de prindere izolate, deoarece ferăstrăul cu lanț poate intra în contact cu conductori electrici ascunși. Contactul ferăstrăului cu lanț cu un conductor aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice și duce la electrocutare.

d) Purtați ochelari de protecție. Se recomandă și utilizarea unor echipamente de protecție pentru cap, mâini, gambe și picioare. Îmbrăcămintea de protecție potrivită reduce pericolul de rănire provocată de așchiile aflate în zbor și de atingerea involuntară a lanțului de ferăstrău.

e) Nu folosiți un ferăstrău cu lanț într-un copac, pe o scară, pe un acoperiș sau pe orice suport instabil. În cazul utilizării ferăstrăului cu lanț direct pe un copac există pericol de rănire.

f) Asigurați-vă întotdeauna o poziție stabilă și folosiți ferăstrăul cu lanț numai atunci când stați pe o suprafață tare, sigură și netedă. Un teren alunecos sau suprafețe de sprijin instabile, cum ar fi o scară, pot duce la pierderea echilibrului sau a controlului asupra ferăstrăului cu lanț.

g) Tineți seama de faptul că, în momentul tăierii unei crengi tensionate, aceasta poate fi azvârlită

înapoi. Atunci când tensiunea acumulată în fibrele lemnoase este eliberată, creanga întinsă poate lovi operatorul și/sau smulge de sub controlul acestuia ferăstrăul cu lanț.

h) Fiți extrem de precauți la tăierea desișului și a arborilor tineri. Materialul subțire se poate încurca în lanțul de ferăstrău și vă poate lovi sau vă poate face să vă pierdeți echilibrul.

i) Transportați ferăstrăul cu lanț în stare oprită, ținându-l de mânerul frontal iar lanțul de ferăstrău să fie îndreptat în direcție opusă corpului dumneavoastră. În vederea transportului sau al depozitării ferăstrăului cu lanț placa de protecție trebuie să fie întotdeauna montată. Manevrarea atentă a ferăstrăului cu lanț reduce probabilitatea unei atingeri accidentale a lanțului de ferăstrău aflat în mișcare.

j) Respectați instrucțiunile privind ungerea, întinderea lanțului de ferăstrău și schimbarea accesoriiilor. Un lanț de ferăstrău întins sau uns necorespunzător riscă să se rupă sau să genereze recul.

k) Tăiați numai lemn. Folosiți ferăstrul cu lanț numai pentru acele operații pentru care este destinat. Exemplu: nu folosiți ferăstrăul cu lanț pentru a tăia material plastic, zidărie sau materiale de construcții care nu sunt confectionate din lemn. Utilizarea ferăstrăului cu lanț pentru executarea operațiilor neconforme destinației poate duce la situații periculoase.

I) Nu încercați să tăiați un copac până când nu înțelegeți riscurile implicate și modul în care le puteți evita. Operatorul sau trecătorii se pot răni grav în timpul tăierii unui copac.

m) Urmați toate instrucțiunile atunci când eliminați materialul blocat, când depozitați sau întrețineți ferăstrăul cu lanț. Asigurați-vă că întrerupătorul este oprit și că accumulatorul este scos. Actionarea neașteptată a ferăstrăului cu lanț în timp ce scoateți materialul blocat sau în timpul reparației poate duce la vătămări corporale grave.

n) Se recomandă ca primul utilizator să practice tăierea buștenilor pe o capră sau un cadru de tăiat.

o) Se recomandă să ascuțiți și întrețineți lanțul de ferăstrău la centrele de service autorizate.

2)CAUZELE ŞI EVITAREA UNUI RECUL

Reculul se poate produce, când vârful șinei de ghidare atinge un obiect sau când lemnul se încovoiaie iar lanțul de ferăstrău se blochează în tăietură.

În anumite cazuri, o atingere cu vârful șinei poate provoca o reactie neașteptată, direcționată spre spate, la care șina de ghidare să fie aruncată în sus și spre operator.

Blocarea lanțului de ferăstrău la marginea superioară a șinei de ghidare poate arunca rapid înapoi șina, spre operator.

Orice astfel de reacție vă poate face să pierdeți controlul asupra ferăstrăului și eventual să vă răniți grav. Nu vă

bazați exclusiv pe dispozitivele de siguranță montate pe ferăstrăul cu lanț. În calitate de utilizator al unui ferăstrău cu lanț ar trebui să luați anumite măsuri, pentru a putea lucra fără accidente și fără a vă răni.

Reculul este consecința utilizării necorespunzătoare sau greșite a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, asemenea celor descrise în cele ce urmează:

a) Apucați ferm ferăstrăul cu ambele mâni, cuprinzând cu toate degetele mânerele ferăstrăului cu lanț. Aduceți-vă corpul și brațele într-o astfel de poziție încât să puteți contracara forțele de recul. Dacă se adoptă măsuri adecvate, operatorul poate stăpâni forțele de recul. Nu lăsați niciodată din mână ferăstrăul cu lanț.
b) Evitați adoptarea unei poziții corporale anormale și nu tăiați la o înălțime care depășește nivelul umerilor. Astfel veți evita contactul involuntar cu vârful șinei și veți putea controla mai bine ferăstrăul cu lanț în situații neașteptate.
c) Folosiți întotdeauna șinele de schimb și lanțurile de ferăstrău prescrise de producător. Șinele și lanțurile de ferăstrău de schimb necorespunzătoare pot duce la ruperea lanțului sau la recul.
d) Respectați instrucțiunile producătorului privitoare la ascuțirea și întreținerea lanțului de ferăstrău. Limitatoarele de adâncime prea joase măresc probabilitatea de producere a reculului.

RISCURI REZIDUALE

Chiar și atunci când o mașină electrică este utilizată conform instructiilor, pot apare riscuri reziduale care nu pot fi prevenite. În funcție de tipul și de constructția mașinii electrice, dvs. trebuie să țineți seama de următoarele riscuri potențiale:

• Contactul direct cu dinții neprotejați ai lanțului (risc de tăiere)
• Accesul direct la lanțul de tăiere aflat în rotație (risc de tăiere)
• Mișcarea neașteptată și abruptă a șinei de ghidare a lanțului (risc de tăiere)
• Aruncarea unor bucăți desprinse din lanț (risc de tăiere/înțepare)
• Aruncarea unor aşchii desprinse din materialul supus tăierii
• Contactul uleiului de ungere a lantului cu pielea dvs.
• Pierderea auzului din cauza nepurtării căștilor de protectie auditivă în timpul lucrului

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMU- LATOR

a) Nu demontați, deschideți sau rupeți celulele sau acumulatorul.
b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele

sau prin materiale conductoare. Când acumulatorul nu este utilizat, tineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți accumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.
d) Nu supuneți accumulatorul la şocuri mecanice.
e) în cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu între în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit o celulă sau un accumulator.

g) Mentineți acumulatorul curat și uscat.

h) Ştergeți bornele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

j) Nu lăsați acumulatorul la încărcat dacă nu îl utilizati.

k) După perioade extinse de depozitare, poate fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.

I) Reîncărcați folosind doar încărcătorul specificat de WorxNITRO. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament.

m) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

n) Nu lăsați acumulatorul la îndemâna copiilor.

o) Păstrați documentația originală a produsului pentru consultări ulterioare.

p) Scoateți accumulatorul din echipament dacă nu îl utilizati.

q) Depuneți accumulatorul la deșeuri în mod corespunzător.

r) Nu introduceți în aparat acumulatoare care provin de la producători diferiți sau cu capacități, dimensiuni sau tipuri diferite.

s) Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.

t) Tineți cont de polaritatea (+) și (−) indicate pe acumulator pentru asigura o utilizare corectă a acestuia.

PĂSTRAȚI ACESTE INSTRUĆȚIUNI!

Instrucțiuni cu privire la tehnicile corecte de doborâre a copacilor, de tăiere a crengilor și de debitare a trunchiului

1. Doborârea copacilor

Dacă în zonă există două sau mai multe persoane, care simultan debitează bușteni și doboară copaci, distanța dintre persoanele care debitează bușteni și care doboară copaci ar trebui să fie cel puțin de două ori mai mare decât

înălțimea copacului care trebuie doborât. La doborârea copacilor aveți grijă să nu puneți în pericol alte persoane, să nu atingeți linii electrice și să nu produceți pagube materiale. Dacă un copac atinge o linie electrică, trebuie înștiințată neîntârziat asupra acestui fapt întreprinderea furnizoare de energie.

La lucrările de tăiere în pantă operatorul ferăstrăului cu lanț trebuie să staționeze în amonte de copacul care trebuie doborât, pentru că, după tăiere, copacul se va rostogoli sau va aluneca probabil în aval.

Înainte de tăiere trebuie stabilită o cale de retragere, iar dacă este necesar, aceasta se va elibera de obstacole. Calea de retragere trebuie extinsă atât înapoi cât și în diagonală față de direcția așteptată de cădere a copacului doborât, vezi fig. 1.

În scopul determinării direcției de cădere a copacului, înainte de tăierea acestuia trebuie avute în vedere înclinarea naturală a copacului, poziția crengilor mai mari și direcția vântului.

Înainte de tăiere din copac trebuie îndepărtată mizeria, pietrele, scoarța care s-a desprins, cuiele, clemele și sârma.

2. Tehnica crestării

Faceți o crestătură în trunchi cu adâncimea egală cu 1/3 din diametrul trunchiului, crestând perpendicular pe direcția de cădere a copacului, vezi fig. 1. Executați mai întâi crestătura orizontală inferioară (W). Astfel veți evita blocarea lantului de ferăstrău sau a șinei de ghidare la executarea celei de a doua crestături (X).

Faceți tăietura de doborâre (Y) cu cel puțin 50 mm mai sus decât tăietura orizontală de crestare prezentată în figura 1. Nu executați o tăietură de doborâre completă, ci doar atât de adâncă încât să mai rămână o legătură (adaos pentru doborâre), care să acționeze ca o balama. Astfel veți împiedica răsucirea copacului și căderea acestuia în direcție greșită. Nu tăiați complet marginea rămasă. În momentul apropierii tăieturii de doborâre de margine, copacul ar trebui să înceapă să cadă. În cazul în care se pare acesta nu va cădea în direcția dorită sau se înclină înapoi iar lanțul de ferăstrău se blochează, întrerupeți tăierea și introduceți pene de lemn, material plastic sau aluminiu (Z) în linia de tăiere dorită, pentru deschiderea tăieturii și doborârea copacului ③).

Când copacul începe să cadă scoateți ferăstrăul din tăietură, opriți-l, puneți-l jos și părăsiti zona periculoasă folosind calea de retragere stabilită (2). Fiți atenți la crengile care cad și evitați să vă împiedicați. (Vezi Figura 1)

Prin tăierea crengilor se înțelege tăierea de separare a crengilor copacului doborât. La tăierea crengilor, în primă etapă evitați crengile mai mari, îndreptate în jos, care sprijină copacul. Tăiați cioturile printr-o singură mișcare, vezi fig. 2. Crengile tensionate trebuie tăiate de jos în sus, pentru a evita prindrea și blocarea ferăstrăului.

5. Debitarea trunchiului de copac

Prin aceasta se înțelege secționarea copacului doborât în mai multe părți. Asigurați-vă o poziție stabilă și aveți grijă să vă repartizați uniform greutatea corporală pe ambele picioare. Dacă este posibil, ar trebui să sprijiniți trunchiul de copac punând dedesubt crengi, grinzi sau pene.

Respectați instrucțiunile simple pentru o tăiere ușoară cu ferăstrăul.

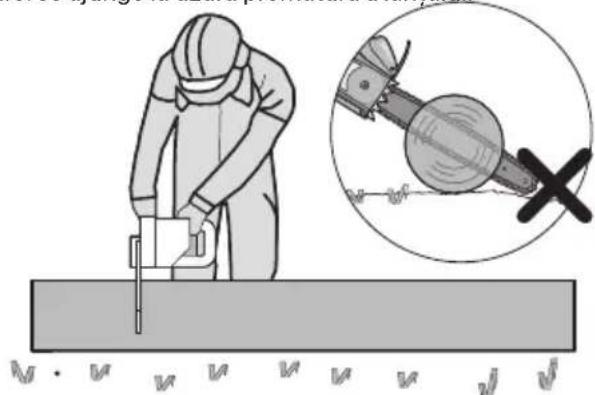

Dacă trunchiul se sprijină pe toată lungimea lui, vezi figura 3, se taie de sus în jos, evitând contactul cu solul, deoarece altfel se ajunge la uzura prematură a lantului.

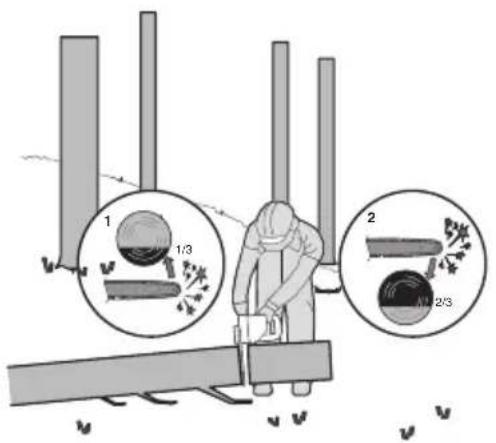

Dacă trunchiul este sprijinit doar la un singur capăt, vezi fig. 4, tăiați 1/3 din diametru de jos în sus (1). După această primă tăiere tăiați complet bușteanul printr-o tăiere efectuată de sus în jos, având grijă să întâlniți tăierea prealabilă (2), cea de jos în sus.

1 1/3 2 2/3

Figura 4

Dacă bușteanul se sprijină pe ambele capete, vezi figura 5, tăiați de sus 1/3 din diametru (1). Finalizați debitarea printr-o tăiere de jos în sus a diametrului rămas (cele 2/3 rămase) (1), având grijă să întâlniți tăietura de sus.

1 1/3 2 2/3 Figura 5

Figura 5

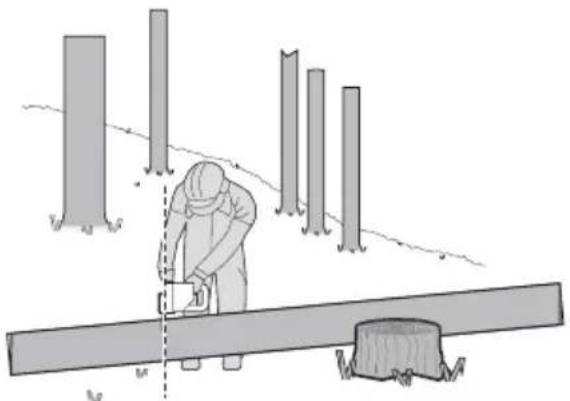

Dacă debitați pe o pantă, aveți grijă să vă aflați amonte de buștean, vezi figura 6. Pentru a deține pe deplin controlul în momentul debitării complete, spre sfârșitul tăieturii reduceți presiunea de apăsare, fără a slăbi prinderea fermă a mânerelor ferăstrăului cu lanț. Aveți grijă ca lanțul de ferăstrău să nu atingă solul. După finalizarea tăierii așteptați ca lanțul de ferăstrău să se oprească complet înainte de a îndepărta ferăstrăul din locul de tăiere. Opriți întotdeauna motorul ferăstrăului cu lanț, înainte de a trece la copacul următor.

	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manu-alul de instrucțiuni.
	AVERTISMENT
	Purtați echipament de protecție pentru urechi
	Purtați echipament de protecție pentru ochi
	Purtați mască de protecție contra prafului
	În timpul lucrului ferăstrăul cu lanț se ține cu ambele mâini!
	Feriți-vă de lovitura ferăstrăului cu lanț și evitați contactul cu vârful barei
	Nu expuneți la umezeală
	Purtați cască de protecție
	Purtați mănuși de protecție
	Purtați încălțăminte de protecție
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
Li-Ion	Acumulator litiu-ion, care a fost etichetat cu simbolurile asociate cu “colectarea separată” a tuturor acumulatorilor și acumulatorilor. Acesta este apoi reciclat sau eliminat pentru a reduce impactul asupra mediului. Bateriile pot fi dăunătoare mediului și sănătății umane deoarece conțin substanțe nocive.
	Nu ardeți
	Dacă nu este manipulată corect, bateria poate intra în ciclul de apă și poate provoca daune ecosistemului. Nu aruncați bateriile uzate ca deșeuri municipale nesortate.
	Deblocare
[0003]	Blocare

LISTĂ DE COMPONENTE

1. MÂNER POSTERIOR

2. ÎNTRERUPĂTOR PORNIRE/OPRIRE

3. INDICATOR LUMINOS AL ALIMENTĂRII ELEC-TRICE

4. MÂNER FRONTAL

5. MANETA FRÂNEI LANȚULUI (APĂRĂTOARE DE MÂNĂ)

6. LANȚ DE FERĂSTRĂU

7. LAMĂ DE GHIDARE

8. BUTON ROTATIV DE TENSIONARE A LANȚULUI

9. CAPACUL LANȚULUI

10. APĂRĂTOARE MÂNĂ POSTERIOARĂ

11. ACUMULATOR *

12. BUTON DE ELIBERARE A ACUMULATORULUI *

13. BUTON DE BLOCARE

14. FEREASTRĂ NIVEL DE ULEI

15. CAPACUL REZERVORULUI DE ULEI

16. GHEARĂ DE AMORTIZARE

17. APĂRĂTOARE LAMĂ DE GHIDARE ȘI LANȚ ÎN CAZUL STOCĂRII/TRANSPORTULUI*(TEACĂ)

18. ROATĂ DE LANȚ

19. CLEMĂ DE PRINDERE PENTRU LAMA DE GHI-DARE

20. ȘURUBUL TIJEI DE FIXARE

21. URECHI DE FIXARE A LAMEI DE GHIDARE

22. DUZĂ DE ULEI

23. SIMBOL PENTRU DIRECTIA DE DEPLASARE A LANȚULUI

24. PLACA DE TENSIONARE A LAMEI DE GHIDARE (VEZI FIGURA A2)

* Nu toate accesoriiile illustrate sau descrise sunt incluse în pachetul de livrare standard.

DATE TEHNICE

Tip WG385E WG385E.9 (3 - denumirea maşinii elec- trice, respectiv a ferăstrăului cu lanț)

**Tensiune măsurată în gol. Tensiunea inițială a acumulatorului atinge maximum 20 volți. Tensiunea nominală este de 18 volți.
*** leşirea nr.1 și nr. 2 a încărcătorului înseamnă două porturi care furnizează 2 tensiuni și 2 amperaje egale.

	WG385EWG385E.9
Tensiune 40V	MAX (2x20V Max.)**
Lungimea lamei de ghidare	40cm
Viteză lanț 18 m/s
Capacitate rezervor ulei	160 ml
Pas lanț 0.95cm
Număr de verigi de lanț	56
Calibru pentru lanț	1.1 mm
Lanț de înlocuire	ES: 3/8LP.043 56E 90X /Oregon: 90PX056
Tija de înlocuire	ES: ES164SDEA041 /Oregon: 164MLEA041
Capacitate acumulator	4.0 Ah (WA3014)	/
Tip accumulator	Litiu-ion	/
Model încărcător	WA3883	/
Tensiune încărcător	Intrare:100-240V~50-60Hzleşire 1: 20V=2.0A ***leşire: 2: 20V=2.0A ***	/
Timp încărcare(Aprox.)Acumulator:4.0 Ah (1pc)4.0 Ah (2pcs)	1 hr2 hrs /
Greutate mașină(Instrument scump)	5.6kg 4.2 kg

ACCESORII

	WG385E WG385E.9
Lant de ferăstrău(WA4123)	1	1
Lama de ghidare(WA4393)	1	1
Apărătoare pentru transport	1	1
Încărcător (WA3883)	1	/
Acumulator (WA3014)	2	/

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta electrică. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTÚL

Presiune sonică ponderată L _pA = 85.9 dB(A)

K_PA=3.0 dB(A)

Putere acustică ponderată L _WA = 101.2 dB(A)

K_PA=3.0 dB(A)

Purtați echipament de protectie pentru urechi.

INFORMATII DESPRE VIBRATII

Valori totale vibrații (sumă vectorială triaxială) determinată conform EN 62841:

Valoarea de emisie a vibrației a_n = 4.8 m/s^2

Incertitudinea K = 1.5 m/s^2

Valoarea totală declarată pentru vibrații și pentru zgomot a fost măsurată în concordanță cu metoda de testare standard și poate fi utilizată și la compararea a două unelte.

Valoarea totală declarată pentru vibrații și pentru zgomot poate fi utilizată și la evaluarea preliminară a expunerii la acestea.

ATENTIONARE: Nivelul emisiilor de vibrații și de zgomot în timpul utilizării reale a uneltei poate să difere de valorile declarate, aceste valori fiind în funcție de modalitățile de utilizare ale sculei, dar mai ales de felul piesei prelucrate cu unealta. lată în continuare niște exemple de utilizare care conduc la apariția diferențelor de valori:

Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.

Scula este în stare bună de functionare și bine întretinută.

Folosirea accesoriiului corect pentru sculă și păstrarea acesteia în condiții bune.

Forța de apucare a mânerelor și dacă s-a utilizat vreun accesoriu de reducere a vibrațiilor și a zgomotului.

Scula este folosită conform indicațiilor din fabrică și conform acestor instrucțiuni.

Această sculă poate cauza sindromul vibratie mână-brat dacă nu este folosită în mod corespunzător.

ATENTIONARE: Pentru a fi corectă, estimarea nivelului de expunere în condiții concrete de

folosire trebuie să ia în considerare toate părțile ciclului de operare cum ar fi de câte ori scula este oprită și cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale.

Minimalizarea riscului de expunere la vibrații și la zgomot. Folosiți ÎNTOTDEAUNA dalte, burghiuri și lame ascuțite.

Păstrați acest aparat în conformitate cu aceste instrucțiuni și păstrați-I bine gresat (dacă e cazul).

Dacă unealta va fi utilizată în mod regulat, atunci nu ezitați să investiți în procurarea de accesorii antivibratie și antizgomot.

Planificați-vă programul de lucru pentru a folosi sculele cu număr mare de vibrații de-a lungul a mai multe zile.

Utilizare conform destinatiei

Fierăstrăul este destinat tăierii copacilor, trunchiurilor de copaci, crengilor, traverselor din lemn, plăcilor de lemn etc. Se pot realiza tăieturi longitudinale sau transversale.

Acest produs nu este adecvat pentru tăierea materialelor minerale.

ASAMBLAREA

AVERTISMENT! Nu introduceți acumulatorul înainte de asamblarea completă a uneltei

electrice.

La manevrarea lantului de ferăstrău purtați întotdeauna mănuși de protectie.

ASAMBLAREA LANTULUI ŞI A LAMEI DE GHIDARE A LANTULUI

1. Despachetați cu atenție toate componentele. Scoateți apărătoarea lanțului prin rotirea butonului rotativ de tensionare a lanțului în direcția contrară mersului acelor de ceasornic. (Vezi Figura A1)
2. Aşezati lanțul pe o suprafață solidă și orizontală.
3. Utilizați numai lanțuri originale WorxNITRO sau cele recomandate pentru lama de ghidare.
4. Treceți lanțul prin fanta din jurul lamei de ghidare. Asigurați-vă că lanțul este montat în direcția corectă de rulare prin compararea lui cu pictograma lanțilui de pe lama de ghidare sau comparându-l cu pictograma direcției lanțului aflată pe corpul uneltei electrice. Asigurați-vă că placa de tensionare a lamei este orientată către exterior. (Vezi Figura A2)
5. Instalați lanțul pe pinionul de antrenare, strângeți șuruburile tijei și cele două bucăți de poziționare a tijei pe suportul tijei în fanta cheii deschiderii tijei de ghidare.(Vezi Figura B1, B2)
6. Asigurați-vă că toate componentele sunt montate corespunzător. Asigurați-vă că ochii lanțului sunt așezați corect pe dinții roții de lanț (Vezi Figura C1). Evitați îngrămădirea lanțului și ieșirea acestuia din canelura lamei de ghidare, ilustrată în fig. C2. Dacă partea de ghidare a lanțului iese din canelură, apucați lanțul înainte de locul respectiv și așezați-l corect în canelură.

NOTĂ: Lanțul trebuie să se rotească liber, fără deformări.

1. Montați capacul lantului și fixați-o prin rotirea butonului rotativ de tensionare a lantului în direcția mersului acelor de ceasornic. (Vezi Figura D)
2. În timpul tăierii lanțul se va întinde și-și va pierde tensiunea setată. Dacă apar jocuri la lanț, dezșurubați complet butonul de tensionare a lanțului sau rotiți butonul de trei ori în direcția contrară mersului acelor de ceasornic, după care strângeți din nou butonul de tensionare a lanțului pentru a reveni la setarea corectă a tensiunii lanțului prin repetarea pașilor 6-7 descriși mai sus.

AVERTISMENT: lantul nu este încă tensionat. Tensionarea lantului se realizează conform

instructiunilor din sectiunea „Tensionarea lantului”. În acest moment, este necesară o verificare a lantului, pentru a se asigura că acesta este tensionat în mod corespunzător.

ÎNTINDEREA LANȚULUI DE FERĂSTRĂU (VEZI FIGURA E1, E2)

NOTĂ: Lanțurile noi pentru fierăstraie se vor întinde. Verificați frecvent tensiunea lanțului cu ocazia primei utilizări și strângeți lanțul atunci când acesta se slăbește în jurul lamei de ghidare.

AVERTISMENT:

- Scoateți acumulatorul din unealtă înainte de a regla

tensiunea lanțului ferăstrăului.

• Muchiile de tăiere ale lanțului sunt ascuțite. Utilizați mănuși de protectie când manevrați lanțul.

• Asigurați-vă că tensiunea lanțului rămâne în permanență la un nivel corespunzător. Este posibil ca un lanț slăbit să genereze accidente prin proiectarea fierăstrăului în direcția operatorului în momentul în care ia contact cu lemnul. De asemenea, un lanț slăbit este posibil să sarà din canelura lamei de ghidare. Acest lucru poate duce la vătămarea operatorului și la deteriorarea lanțului. Un lanț slăbit va conduce la uzarea rapidă a lanțului, lamei de ghidarei și a pinionului.

• Asezați ferăstrăul pe o suprafață plană.

• Rotiți butonul de tensionare a lantului în sens invers acelor de ceasornic până când se obținere o strângere adecvată.

NOTĂ: Tensionarea lanțului crește în mod automat dacă butonul rotativ de tensionare a lanțului este rotit în direcția mersului acelor de ceasornic. Mecanismul cu clichet previne slăbirea tensiunii lanțului.

1. Înclinați înainte ferăstrăul (Vezi Figura E1) până când lama de ghidare este împinsă în sus. Acest procedeu va elimina jocul lanțului.
2. Strângeti complet butonul rotativ de tensionare a lanțului prin rotirea lui în sensul mersului acelor de ceasornic.
3. Verificați cu atenție tensiunea setată de butonul automat de tensionare a lanțului. Se consideră că tensiunea corectă a lanțului a fost atinsă atunci când la mijlocul lamei de ghidare lanțul poate fi ridicat până la jumătatea înălțimii dintelui de acționare a lanțului. Această verificare trebuie efectuată cu o singură mână, lanțul trebuind să reziste și la greutatea mașinii așezate pe sol. (Vezi Figura E2)

NOTĂ: Se consideră că lanțul este tensionat corespunzător dacă poate fi ridicat de pe lama de ghidare fără ca dintele de acționare să sarà de pe lama de ghidare.

NOTĂ: În timpul tăierii lanțul se va întinde și-și va pierde tensiunea setată. Dacă apar jocuri la lanț, dezșurubați complet butonul de tensionare a lanțului sau rotiți butonul de trei ori în direcția contrară mersului acelor de ceasornic, după care strângeți din nou butonul de tensionare a lanțului pentru a reveni la setarea corectă a tensiunii lanțului prin repetarea pașilor 1-4 descriși mai sus.

LUBRIFIEREA (Vezi Figura F)

IMPORTANT: când este livrat, fierăstrăul nu este umplut cu ulei. Este esential să umpleți fierăstrăul cu ulei înainte de a-l utiliza. Pentru a evita deteriorarea excesivă a produsului, nu

utilizați niciodată fierăstrăul fără ulei de lanț sau cu un rezervor de ulei gol.

NOTĂ: durata de viață a lantului și capacitatea de tăiere a instrumentului depind de o lubrifiere optimă. Din acest motiv, lantul este gresat în mod automat în timpul funcționării.

UMPLEREA REZERVORULUI DE ULEI:

AVERTISMENT: înainte de a reumple rezervorul de ulei, îndepărtati pachetul de acumulatoare.

1. Aşezati ferăstrăul pe o suprafață plană, cu capacul orificiului de umplere cu ulei orientat în sus.

2. Curățați zona din jurul capacului orificiului de umplere cu ulei cu o cârpă, după care deșurubați capacul.

3. Adăugați ulei pentru gresarea lamei și a lantului, până când rezervorul este plin.

4. Preveniți pătrunderea în rezervor a murdăriei sau a reziduurilor și puneți la loc capacul rezervorului, după care strângeti-l cu mâna până la blocare.

IMPORTANT: Pentru a permite aerisirea rezervorului de ulei, există o serie de canale de aerisire de mici dimensiuni, între capacul orificiului de umplere cu ulei și sită. Acestea

au și rol de prevenire a scurgerilor. Când nu utilizați unealta, asigurați-vă că îl păstrați în poziție orizontală.

Este important sa folositi lubrifiant pentru bara silant (care nu estefurnizat) care este facut pentru a indeplini sarcinile intr-o gama larga de temperature fara a necesita diluare. Acesta se poate achiziționa din locația de unde ați cumpărat ferăstrăul sau în magazinul local de unelte electrice. Nu utilizati uleiuri murdare, folosite sau contaminate. Poate aparea deteriorare barei sau a lantului. Utilizarea unui ulei neaprobat va duce la anularea garanției. Nu-l înghitiți. Dacă l-ați înghitit, chemați medicul neîntârziat. Feriți produsul de copii. Păstrati-l la distanță de sursele de căldură sau de flacări deschise.

VERIFICAREA LUBRIFIERII AUTOMATE:

Functionarea sistemului de lubrifiere automată a lanțului poate fi verificată pornind ferăstrăul și ținându-l cu vârful îndreptat în direcția unui carton sau a unei hârtii de pe sol. Dacă apare o dâră crescândă de ulei atunci rezultă că lubrifierea automată funcționează impecabil. Dacă uleiul nu este dozat în mod regulat, în ciuda faptului că rezervorul de ulei este plin, contactați un agent al serviciului de relații cu clienții WorxNITRO sau un agent de service autorizat WorxNITRO.

ATENTIE: Nu atingeti solul cu lantul, păstrati o distanță de siguranță de 40 cm.

FUNCTIONAREA

1. ÎNAINTE DE A UTILIZA INSTRUMENTUL FĂRĂ FIR

AVERTISMENT! Încărcătorul și accumulatorul sunt concepute special pentru fi utilizate împreună, așadar nu încercați să utilizați alte dispozitive. Nu introduceti sau nu permiteti niciodată pătrunderea

obiectelor metalice în conectorii încărcătorului sau acumulatorului, deoarece pot apărea defectiuni de natură electrică și pericole.

NOTĂ: Acumulatorul este NEÎNCĂRCAT și trebuie să îl încărcați o dată înainte de utilizare.

Încărcătorul furnizat este compatibil cu accumulatorul litiuion montat în mașină. Nu utilizați un alt accumulator.

2. VERIFICAREA STĂRII DE ÎNCĂRCARE A ACUMULATORULUI (VEZI FIGURA G)

Nivelul de încărcare al accumulatorilor poate fi vizualizat prin apăsarea butonului de lângă indicatorul luminos al nivelului de încărcare.

NOTĂ: Fig. G se referă numai la acel pachet de acumulatoare care are și indicator luminos al nivelului de încărcare.

3. ÎNCĂRCAREA ACUMULATORULUI (VEZI FIGURA H)

Accumulatorul litiu-ion este protejat împotriva descărcării complete. Când acumulatorul este descărcat, mașina este oprită cu ajutorul unui circuit de protectie.

Într-un mediu cald sau după o utilizare intensă, accumulatorul se poate încinge prea tare pentru a putea fi încărcat.

Permiteti răcirea acestuia înainte de a-l reîncărca.

NOTĂ: încărcați complet și simultan cele două acumulatoare ale mașinii. Mai multe detalii în ghidul de utilizare al încărcătorului..

4. PENTRU SCOATEREA SAU INSTALAREA ACUMULATORULUI (VEZI FIGURA I)

Apăsați butonul de eliberare a pachetului de accumulatori și scoateți cele 2 acumulatoare din unealta electrică. După ce le-ați reîncărcat, inserați pachetul cu 2 acumulatoare în porturile de conectare a acumulatorelor. Este suficient să împingeți și să aplicați o ușoară presiune. Verificați dacă acumulatorul este fixat corespunzător.

NOTĂ:

• La scoaterea accumulatorului, tineți ferm de acesta pentru a evita căderea lui și rănirea.
• Această unealtă electrică funcționează numai atunci când ambele acumulatoare sunt instalate corect. Vă rugăm să utilizați întotdeauna aceleași acumulatoare și să le încărcați simultan.
• Dacă utilizati un pachet de acumulatoare cu două acumulatoare de puteri diferite, mașina va funcționa cu cea mai mică putere comună.

5. INDICATORUL LUMINOS AL ALIMENTĂRII ELECTRICE (VEZI FIGURA J)

IMPORTANT:

Dacă se aprinde numai o singură lumină indicatoare, cel puțin un acumulator este foarte descărcat, chiar dacă mașina este în continuare în stare de funcționare. Continuarea utilizării mașinii cu cel puțin un acumulator atât de descărcat, poate reduce durata de viată și performanta acumulatorilor dvs.

Dacă niciun un LED nu este aprins, cel puțin un accumulator este instalat greșit sau este defect. Vă rugăm să verificati cu atenție dacă acestea sunt așezate corect în locașul lor.

INDICATOARELE LED DE STARE ALE BATERIEI

• Dacă doriți să aflați nivelul de încărcare al pachetului de acumulatoare, apăsati butonul de lângă indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare înainte de utilizarea sau după utilizarea mașinii.

- în timpul utilizării mașinii, indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare va indica automat nivelul de încărcare al acestuia. Indicatorul luminos detectează și indică în mod constant starea pachetului de acumulatoare.

- La maşinile care conțin un pachet de acumulatoare în care puterea celor două acumulatoare incluse diferă, indicatorul luminos al nivelului de încărcare indică nivelul de încărcare al accumulatorului cu nivelul de încărcare mai scăzut.

Indicatorul stării de încărcare a acumulatorului	Starea acumulatorului
Ard cinci LED-uri verzi (☐☐☐☐)	Cele două acumulatoare sunt încărcate foarte bine.
Ard două, trei sau patru LED-uri verzi.	Există energie în cele două acumulatoare. Cu cât ard mai multe LED-uri verzi, acumulatoarele dețin cu atât mai multă energie.
Doar un singur LED verde este aprins (☐☐☐☐)	Nivelul de încărcare a cel puțin unui accumulator din pachetul de acumulatoare este foarte scăzut. Vă rugăm să verificați nivelul de încărcare și reîncărcați pachetul de acumulatoare.
Nu arde niciun LED. Cel puțin un acumulator este instalat greșit sau este defect.
Doar un singur LED pâlpâie de două ori într-un ciclu.	Cel puțin un acumulator este complet descărcat (vă rugăm să vă referiți la paragraful care descrie starea de încărcare a accumulatorului). Vă rugăm să reîncărcați simultan cele două acumulatoare înainte de o nouă utilizare a mașinii sau înainte de stocarea ei.
Doar un singur LED pâlpâie de trei ori într-un ciclu.	Cel puțin un acumulator s-a supraîncălzit, așteptați răcirea lui/lor înainte de a reîncepe munca.
Doar un singur LED pâlpâie de patru ori într-un ciclu.	Mașina este suprasolicitată. Îndepărtați unealta de locul tăieri, după care încercați din nou.

6. PORNIRE/OPRIRE (VEZI FIGURA K)

ATENTIE: înainte de a trece la utilizarea acestei unelte fără fir, verificati pachetul de acumulatoare. Utilizați numai acele pachete de acumulatoare care sunt trecute în lista din sectiunea Accesorii.

Pentru a porni mașina, apăsați butonul de blocare, după care apăsați complet comutatorul de pornire/oprire și mentțineți-l în această poziție. Acum puteți elibera butonul de blocare.

Pentru a opri maçina, eliberați comutatorul de pornire/oprire.

NOTĂ: Ferăstrăul cu lanț poate fi pornit numai după ce s-a activat frâna lanțului.

7. MANETA FRÂNEI LANTULUI (VEZI FIGURA L)

Frâna de siguranță este în mecanism de protecție, care se declanșează atunci când lanțul de ferăstrău este aruncat înapoi peste apărătoarea de mână frontală. Lanțul de ferăstrău se oprește imediat.

Periodic, efectuați o probă funcțională. Trageți apărătoarea frontală către operator (poziția ①) pentru a dezactiva frâna lanțului. Pentru a activa frâna lanțului, împingeți înainte apărătoarea frontală (pozitia ②).

NOTĂ: Dacă ferăstrăul electric nu poate fi pornit nici în cazul în care a fost asamblat corect și pachetul de

acumulatoare este încărcat complet, trebuie să verificați dacă maneta frânei lanțului se află în poziția corectă (poziția ①).

8. TĂIEREA

IMPORTANT: Este rezervorul plin cu ulei? Verificați înante de lucru și regulat în timpul lucrului indicatorul nivelului de ulei (Vezi Figura M). Completati cu ulei când nivelul

uleiului a ajuns la marginea inferioară a geamului de observare. Doza de ulei ajunge pentru aprox. 12 minute, în funcție de pauze și de intensitatea lucrului.

Verificati întinderea lantului în timpul tăierii la fiecare 10 minute.

1) Introduceti accumulatorul în instrument.
2) Asigurați-vă că secțiunea care urmează să fie tăiată nu se află pe pământ. Acest lucru previne contactul dintre lanț și pământ atunci când se realizează tăierea.
Atingerea pământului atunci când lanțul se află în mișcare este periculoasă și va conduce la tocirea lantului.
3) Utilizați ambele mâini pentru a prinde ferm ferăstrăul. Utilizați întotdeauna mâna stângă pentru a prinde mânerul frontal și mâna dreapta pentru a prinde mânerul posterior. Mențineți o priză fermă. Toate degetele trebuie să se înfășoare în jurul mânerelor ferăstrăului. (Vezi Figura N)
4) Asigurați-vă că fixați bine picioarele pe sol. Păstrați picioarele la același nivel cu umerii. Asigurați-vă că distribuiti greutatea în mod egal pe ambele picioare.
5) Când sunteți pregătit să tăiați, apăsați butonul de blocare complet cu degetul mare de la mâna dreaptă și strângeți declanșatorul. Acest lucru va determina pornirea fierăstrăului. Eliberarea declanșatorului va determina oprirea fierăstrăului. Asigurați-vă că fierăstrăul funcționează la viteză maximă înainte de a începe să tăiați.
6) Când începeți să tăiați, așezați cu atenție lanțul aflat în mișcare pe bucata de lemn. Lemnul trebuie să fie plasat cât mai aproape de corpul uneltei electrice. Țineți ferm fierăstrăul pentru a evita ca acesta să sarà sau să se deplaseze în lateral.
7) Ghidați ferăstrăul aplicând o presiune ușoară și nu exercitați o forță excesivă asupra acestuia, lăsându-l să lucreze liber. Motorul va lucra în suprasarcină și se poate arde. Motorul vă va ajuta să finalizați lucrarea mai bine și în condiții de siguranță sporite dacă îl utilizați la viteza pentru care a fost construit.
8) Scoateți fierăstrăul din bucata de lemn tăiată cât timp acesta se află în continuare la viteză maximă. Opriți funcționarea fierăstrăului eliberând comutatorul de pornire/oprire. Asigurați-vă că fierăstrăul s-a oprit complet din funcționare înainte de a-l așeza jos.
9) Exersați pe niște bușteni inutili într-o zonă de lucru sigură pentru a vă deprinde cu o mișcare fluidă și cu o viteză de tăiere uniformă.

Mecanisme de protectie împotriva reculului ale acestui fierăstrău

Acest fierăstrău este dotat cu un lant și cu o bară de ghidare care permit reducerea la minim a reculului. Ambele componente reduc riscul de recul al lantului. Cu toate acestea, există în continuare un oarecare risc de recul la folosirea acestui fierăstrău.

Următorii pași vor reduce riscul de recul.

- Utilizați ambele mâini pentru a prinde ferăstrăul în timp ce ferăstrăul funcționează. Mențineți o priză

fermă. Degetele trebuie așezate în jurul mânerelor ferăstrăului.

• Mențineți toate elementele de siguranță pe ferăstrău. Asigurăți-vă că funcționează corespunzător.
• Nu tăiați cu fierăstrăul deasupra capului sau peste nivelul umerilor.
• Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare.
• Mentineți o poziție ușor către partea stângă a fierăstrăului. Acest lucru ajută la evitarea menținerii corpului aliniat cu lantul.
• Nu lăsați vârful lamei de ghidare să intre în contact cu niciun obiect când lanțul de ferăstrău se mișcă.
• Nu încercați niciodată să tăiați două bucăți de lemn în același timp. Tăiați o singură bucată de lemn o dată.
• Nu introduceti vârful lamei de ghidare și nu efectuați tăieturi oblice (perforând lemnul utilizând vârful lamei).
• Aveți grijă la deplasarea lemnului sau la alte forțe care pot prinde lanțul de ferăstrău.
• Acordati atenție maximă când reluați o tăietură anterioară.
• Folosiți numai lanțul și bara de ghidare cu caracteristici de reducere a reculului care au fost furnizate împreună cu acest fierăstrău.
• Nu utilizati niciodată un lanț de ferăstrău uzat sau slăbit. Mențineți lanțul de ferăstrău ascuțit cu tensiunea corespunzătoare.

Utilizarea în sigurantă a fierăstrăului

1. Folosiți fierăstrăul numai după ce vă asigurați că aveți o poziție fermă a picioarelor.
2. Tineți fierăstrăul în partea dreaptă a corpului (Vezi Figura 0).
3. Lanțul trebuie să se rotească la viteză maximă înainte de a intra în contact cu lemnul.
4. Înainte de tăiere utilizați ghearele opritoare pentru a sprijini ferăstrăul de lemn.
5. În timpul tăierii utilizați ghearele opritoare ca și punct de ridicare. (Vezi Figura P)
6. Nu utilizați fierăstrăul cu mâinile complet întinse, nu încercați să tăiați bucăți de lemn la care ajungeți cu dificultate și nu folosiți scări pentru a ajunge la aceste bucăți de lemn (Vezi Figura Q).

Nu utilizati niciodată ferăstrăul cu lant la o înălțime care depășesc înălțimea umărului dvs.

TÄIEREA LEMNULUI TENSIONAT (VEZI FIGURA R)

AVERTISMENT: Când tăiați o creangă aflată sub tensiune, acordați atenție maximă. Aveti grijă la reculul lemnului. Când este eliberată tensiunea din lemn, creanga poate cauza reculul și lovi operatorul, ajungându-se la rănire gravă sau moarte.

Când tăiați butuci sprijiniți la ambele capete, începeți să tăiați de sus (Y) la aproximativ 1/3 de diametru (tăiere de sus) în buștean și apoi finalizați tăietura (Z) din partea de jos pentru a evita contactul ferăstrăului cu solul. Când tăiați butuci sprijiniți la un singur capăt, începeți tăietura de jos (Y) la aproximativ 1/3 de diametru (tăiere de jos) în buștean și finalizați tăietura de sus (Z) pentru a evita ruperea bușteanului sau blocarea uneltei.

ÎNTRETINEREA FERĂSTRĂULUI

Urmați instrucțiunile de întreținere din acest manual. Curățarea și întreținerea corespunzătoare a lanțului de ferăstrău și a lamei de ghidare, precum și a ferăstrăul în general, poate reduce riscul de recul. Inspectați și întrețineți ferăstrăul după fiecare utilizare. Acest lucru va crește durata de viață a ferăstrăului dumneavoastră.

NOTĂ: Chiar după o ascuțire corespunzătoare, riscul de recul poate crește după fiecare ascuțire.

ÎNTRETINEREA ŞI DEPOZITAREA FIERĂSTRĂULUI

1. Scoateti accumulatorul din ferăstrău:

• Dacă nu este utilizat.
- înainte de a vă deplasa dintr-un loc în altul;
- Inainte de service.
- Înainte de a înlocui accesoriiile sau dispozitivele de atașare, precum lanțul de ferăstrău sau lama de ghidare.

2. Înainte de fiecare utilizare, inspectați ferăstrăul.

Verificati cu atentie fierăstrăul în cazul în care mecanismul de protecție a utilizatorului sau o altă componentă a fost deteriorată. Verificați pentru a vedea dacă există deteriorări care ar putea afecta siguranța operatorului sau funcționarea fierăstrăului. Verificați alinierea sau conexiunile dintre componentele mobile. Verificați dacă există componente rupte sau deteriorate. Nú folosiți fierăstrăul dacă există deteriorări de natură să afect siguranța sau funcționarea. Asigurați-vă că reparare se realizează într-un centru de service autorizat. Pentru a găsi un centru de service autorizat, accesai www.worx.com.

3. Întrețineți cu grijă fierăstrăul.

• Nu expuneți niciodată unealta electrică la ploaie sau la umezeală directă.
• Păstrați lantul de ferăstrău ascuțit, curat și lubrifiant pentru o funcționare mai bună și mai sigură.
• Urmati paşii evidențiați în acest manual pentru a ascuți lanțul de ferăstrău.
• Mențineți mânerele uscate, curate și nu permiteți ca acesteă să intre în contact cu ulei sau vaselină.
• Mentineti toate suruburile si piulitele strânse.

4. La efectuarea operatiilor de service, utilizati numai piese de schimb identice cu cele înlocuite.

5. Depozitați ferăstrăul întotdeauna în condiții optime atunci când nu îl utilizati

• într-un loc înalt sau încuiat, departé de copii.
• într-un loc uscat.
  • Cu teaca lamei de ghidare și a lantului trasă deasupra.

Intretinerea lamei de ghidare

Pentrú a maximiza durata de viață a lamei, se recomandă să respectați următoarele indicații privind întreținerea. Lama de ghídare pe care este așezat lanțul trebuie să fie curățată înainte de depozitarea mașinii sau dacă lama și lanțul sunt murdare.

Lama de ghidare trebuie curățată de fiecare dată când este scos lanțul.

Pentru a curăta lama de ghidare:

1. Demontați protectia pentru lant, lama și lantul. (consultati sectiúnea ASAMBLAREA)
2. Folosind o perie de sârmă, o şurubelnită sau un instrument similar, curățați urmele de murdărie de pe lama de ghidare.
3. Aveți grijă să curățați complet locurile prin care trece uleiul.

Conditiiile care impun întreținerea lantului și a lamei de ghidare:

• ferăstrăul taie într-o parte sau în unghi;
• ferăstrăul trebuie forțat pentru a înainta în tăietură;
• alimentarea cu ulei a lamei și a lantului este inadecvată.

Verificați starea barei de ghidare de fiecare dată când lanțul este ascuțit. O lamă de ghidare uzată va determina deteriorarea lanțului și va îngreuna tăierea.

După fiecare utilizare, cu unitatea deconectată de la sursa de alimentare, curățati rumegușul de pe lama de ghidare și din orificiul pinionului.

Când partea de sus a lamei de ghidare este neuniformă, folosiți o pilă pentru a reface muchiile și părțile laterale, astfel încât acestea să fie drepte.

Pilirea muchiilor și părtilor laterale ale șinei

Canelură uzată Canelură corectă

Înlocuiti lama de ghidare când canelura este uzată, când lama de ghidare este îndoită sau crăpată sau când are loc o supraîncălzire sau o debavurare a lamei. Dacă se impune înlocuirea, folositi numai lame de ghidare specifice ferăstrăului dvs. (tipul acesteia poate fi regăsit în lista cu piese de înlocuire sau pe autocolantul aflat pe ferăstrău).

Schimbarea/inversarea lantului de ferăstrău și a lamei

Înlocuți lanțul de ferăstrău când dispozitivele de tăiere sunt prea uzate pentru a mai fi ascuțite sau când lanțul se rupe. Utilizați doar lanțul de schimb menționat în acest manual.

Verificați lama de ghidare înainte de a ascuți lanțul. O lamă de ghidare uzată sau deteriorată este nesigură și va deteriora lanțul de ferăstrău și va îngreuna operațiunea de tăiere.

Potriviti gheara plăcii de tensionare a lamei de ghidare în lama nouă prin strângerea șurubului în direcția mersului acelor de ceasornic. Partea protuberantă a ghearei (a) trebuie să intre precis în gaura din lama de ghidare. (Vezi Figura S)

ASCUTIREA LANTULUI DE FERĂSTRĂU

AVERTISMENT: Scoateți accumulatorul din ferăstrău înainte de service. Electrocutarea sau contactul cu lantul de tăiere aflat în mișcare poate cauza răniri grave sau deces.

Muchiile de tăiere ale lantului sunt ascutite. Utilizați mănuși de protectie când manevrați lantul.

Mențineți lanțul ferăstrăului ascuțit. Veți tăia mai rapid și mai sigur. Un lanț de ferăstrău tocit va cauza uzura rapidă a roții de lanț, lamei de ghidare, lanțului de ferăstrău și motorului. Dacă trebuie să forțați pătrunderea lanțului de ferăstrău în lemn și tăierea produce doar rumeguș cu câteva așchii mari, lanțul de ferăstrău este uzat.

LUBRIFIÉREA PINIONULUI

AVERTISMENT Purtatii mănuși cu rezistentă sporită atunci când realizați operații de mentenanță sau reparații asupra acestui

instrument.

Întotdeauna scoateți acumulatorul din fierăstrău înainte de a realiza orice operații de mentenanță sau reparații asupra acestui instrument.

NOTĂ: Nu este necesar să scoateți lanțul sau lama când lubrifianti roata de lanț

1. Curățați lama de ghidare și roata de lant.
2. Utilizând o pompă de uns, introduceti vârful acesteia în orificiul de lubrifiere și injectați unsoare până când iese pe muchia exterioară a vârfului roții de lanț. (Vezi Figura T)
3. Pentru a roti pinionul, eliberați mecanismul de oprire a lanțului și trageți de lanț (cu mâna) până când partea

negresată a pinionului este aliniată cu orificiul de gresare. Repetați procedura de lubrifiere.

CONSIDERATII PRIVIND UNELTELE ALIMENTATE CU ACUMULATOR

Scula și accumulatorul pot fi utilizate și stocate la temperaturi cuprinse între 0°C și 45°C.

Plaja de temperatură ambientală recomandată pentru reîncărcare este cuprinsă între 0°C și 40°C.

PROTECTIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneti produsele electrice la unitățile de reciclare

existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DEPANAREA

În cazul în care scula electrică nu funcționează impecabil, tabelul următor vă prezintă simptomele defectiunilor, cauzele posibile cât și măsurile de remediere. Dacă prin aceasta nu puteți identifica și înlătura problema, adresați- vă atelierului dumneavoastră de service. Atentie: înainte de detectarea defectiunilor, deconectați ferăstrăul cu lant și extragetii acumulatorul.

Simptom Ca	uze posibile Solutie posibilă
Ferăstrăul cu lanț nu funcționează.	Nivel scăzut de energie în acumulator.Frina lanțului nu este în poziția corectă.	Reîncărcați ambele acumulatoare din pachet.Verificați dacă frâna lanțului se află în poziția 1. Pentru mai multe detalii, vă rugăm să consultați secțiunea FRÂNA LANȚULUI.
Ferăstrăul cu lanț lucrează intermitent.	SupraîncălzireExercitați o presiune prea mare în timpul tăierii.Conexiune slabă.Cabluri interne slăbit.Întrerupătorul pornit/oprit defect.	Duceți mașina într-un loc răcoros și bine aerisit, și așteptați răcirea ei.Exercitați o presiune mai mică în timpul operațiunii de tăiere.Contactați agentul de service.Contactați agentul de service.Contactați agentul de service.
Lanțul de ferăstrău este uscat.	Nu există ulei în rezervor.Aerisirea dopului de închidere al rezervorului de ulei este înfundată.Canalul de scurgere a uleiului este înfundat.	Completați cu ulei.Curățați dopul de închidere al rezervorului de ulei.Curățați canalul de scurgere a uleiului.
Frâna nu elimină efectul de recul	Frâna nu oprește rotirea lanțului	Contactați agentul de service
Chain/chain bar over-heats.	Nu există ulei în rezervor.Aerisirea dopului de închidere al rezervorului de ulei este înfundată.Canalul de scurgere a uleiului este înfundat.Lanțul de ferăstrău este întins prea tare.Lanțul de ferăstrău este tocit.	Completați cu ulei.Curățați dopul de închidere al rezervorului de ulei.Curățați orificiul de ieșire pentru trecerea uleiului.Reglați butonul rotativ de blocare.Ascuțiți sau înlocuitți lanțul de ferăstrău.
Chainsaw rips, vibrates, does not saw properly.	Lanțul nu este întins suficientLanțul de ferăstrău este tocitLanțul de ferăstrău este uzatDinții de ferăstrău sunt îndreptați în directia greșită	Reglați întinderea lanțuluiAscuțiți sau înlocuitți lanțul de ferăstrăuÎnlocuitți lanțul de ferăstrăuMontați corect lanțul de ferăstrău

DECLARATIE DE CONFORMITATE

Subsemnații,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Descriere Ferăstrău cu lant cu accumulator

Tip WG385E WG385E.9 (3 - denumirea maşinii electrice, respectiv a ferăstrăului cu lant)

Functie Tăiere lemn

Respectă următoarele Directive,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificată prin 2005/88/EC

Organismul notificat implicat

Nume: Intertek Deutschland GmbH (organism notificat 0905)

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa V

- Nivel de putere sonoră măsurat 101.2 dB(A)

- Nivel de putere sonoră garantat declarat 104 dB(A)

Se conformează standardelor,

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

Persoana responsabilă pentru elaborarea fișei tehnice,

Denumire: Marcel Filz

Adresă: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

M A

CE

2020/08/25

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd.
