Produkttype	Trådløs motorsav
Mærke	Worx
Model	WG385E.9
Nominel spænding	40 V max (2 × 20 V)
Sværdlængde	40 cm
Skærehastighed	18 m/s
Kædelingdeling	0,95 cm (3/8 tommer)
Antal drivled	56
Kædetykkelse (måler)	1,1 mm (0,043 tommer)
Oliebeholderkapacitet	160 ml
Batteritype	Lithium-Ion, 4,0 Ah
Oplader	WA3883, indgang 100-240 V~50/60 Hz, udgang 2 × 20 V, 2,0 A
Opladningstid (2 batterier 4,0 Ah)	Ca. 2 timer
Maskinvægt (uden batteri)	4,2 kg
Lydtryksniveau (LpA)	85,9 dB(A)
Lydeffektniveau (LwA)	101,2 dB(A)
Samlet vibration (ah)	8,4 m/s²
Kædebremse	Ja, inertie
Drivhjul	Inkluderet
Reservekæde og sværd	Kæde: Oregon 90PX056; Sværd: Oregon 164MLEA041
Anbefalet driftstemperatur	0 °C til 45 °C

Ofte stillede spørgsmål - WG385E.9 WORX

Hvordan strammer jeg kæden på min Worx WG385E.9 motorsav?

For at stramme kæden skal du først fjerne batteriet. Drej kædestramningshåndtaget (placeret på dækslet) med uret, indtil kæden er lige stram nok. Kontrollér ved at løfte kæden midt på sværdet: den skal løfte sig omkring halvdelen af et drivleds dybde. Stram ikke for meget.

Hvilken olie skal jeg bruge til kæden?

Brug en hæftende kædeolie specielt formuleret til motorsave. Brug ikke brugt eller forurenet olie. Oliebeholderen har en kapacitet på 160 ml og fyldes gennem hætten på maskinens side.

Hvordan oplader jeg savens batterier?

Indsæt begge batterier i den medfølgende WA3883-oplader. Den fulde opladningstid for to 4,0 Ah-batterier er ca. 2 timer. Den anbefalede opladningstemperatur er 0 °C til 40 °C. Oplad altid begge batterier samtidigt.

Hvad gør jeg, hvis saven ikke starter?

Kontrollér først, at batterierne er korrekt isat og opladede. Sørg for, at kædebremsen er deaktiveret (greb i bageste position, mod operatøren). Hvis problemet fortsætter, se fejlfindingsguiden i manualen.

Hvordan aktiverer og deaktiverer jeg kædebremsen?

For at aktivere kædebremsen (nødstop) skubbes den forreste håndbeskytter fremad (position ②). For at deaktivere den og tillade start trækkes håndbeskytteren mod operatøren (position ①). Bremsen aktiveres automatisk ved tilbageslag.

Hvad er den maksimale sværdlængde?

Sværdet, der følger med WG385E.9, er 40 cm. Brug kun udskiftningssværd anbefalet af Worx, såsom Oregon 164MLEA041.

Hvordan rengør jeg sværdet og kæden?

Efter hver brug skal batteriet fjernes. Afmonter dækslet og kæden. Børst savsmuldsrester ud af sværdets riller med en stålbørste. Rengør oliehullerne. Kontrollér sværdets slid og udskift det, hvis rillen er for slidt.

Kan jeg bruge saven til at skære andre materialer end træ?

Nej, denne motorsav er kun designet til træ. Brug den ikke til at skære plastik, murværk eller mineralske materialer. Dette vil beskadige kæden og kan forårsage ulykker.

Hvordan ved jeg, om kæden er godt slebet?

En slebet kæde producerer spåner og ikke fint savsmuld. Hvis du skal tvinge saven, eller hvis skæringen er langsom, er tænderne sløve. Få kæden slebet af en professionel eller udskift den med en ny. Følg producentens anvisninger for slibning.

Hvad er garantien på Worx WG385E.9 motorsaven?

Worx' standardgaranti er 2 år for private. Gem din kvittering. For batterier og opladere kan garantien variere. Kontrollér de specifikke betingelser på Worx' hjemmeside eller hos din forhandler.

BRUGSANVISNING WG385E.9 WORX

ADVARSEL! Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Begrebet "el-værktøj" i advarslerne refererer til el-værktøj, der kører på lysnettet, (med netkabel) samt akku-værktøj (uden netkabel).

1) ARBEJDSOMRÅDE

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade.

b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe.

c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

2) ELSIKKERHED

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød.

b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse.

c) Brug ikke elværktøj i våde eller fugtige omgivelser. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele.

Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs. Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller

påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade.

b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade.

c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade.

e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer.

f) Vær korrekt påklædt. Undlad at bære løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af de bevægelige dele.

g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed.

b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er farligt og skal repareres.

c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet.

d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.

e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj.

f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er

nemmere at kontrollere.

g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

5) BRUG OG ANVENDELSE AF BATTERIVÆRKT∅J

a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed.

b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand.

c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand.

d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.

e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.

f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.

g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

6) SERVICE

a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.

b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

1) ADVARSELSHENVISNINGER TIL KÆDESAVE:

a) Hold alle legemsdele væk fra savkæden, når

saven er tændt. Kontrollér at savkæden ikke berører noget, før saven startes. Når der arbejdes med kædesaven, kan et øjebliks uopmærksom medføre, at tøj eller legemsdele fanges af savkæden.

b) Hold fast i kædesaven med den højre hånd på det bageste håndgreb og med den venstre hånd på det forreste håndgreb. Holdes kædesaven fast på en anden måde, øges risikoen for kvæstelser; af den grund bør en sådan holdning undgås.

c) Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

d) Brug beskyttelsesbriller og høreværn. Det anbefales at bruge yderligere udstyr til beskyttelse af hoved, hænder, ben og fødder. Passende beskyttelsestøj reducerer kvæstelsesfaren fra omkringflyvende spånmateriale og tilfældig berøring af savekæden.

e) Brug ikke en motorsav i et træ, på en stige, på et tag eller på en ustabil støtteenhed. Bruges kædesaven på et træ, kan du blive kvæstet.

f) Sørg altid for at stå rigtigt og anvend kun kædesaven, når du står på fast, sikker og lige undergrund. Glat eller ustabil undergrund kan medføre, at man taber kontrollen over balancen og kædesaven, hvis man star på en stige.

g) Når der saves i en gren, der er under spænding, skal du regne med, at den fjedrer tilbage. Når spændingen frigøres i træfibrene, kan den spændte gren ramme den person, der bruger saven, og/eller du taber kontrollen over kædesaven.

h) Vær særlig forsigtig, når der saves i undertræ og unge træer. Det tynde materiale kan sættes sig fast I savkæden og slå på dig eller bringe dig ud af ligevægt.

i) Bær kædesaven i det forreste greb med stillestående savkæde og med bagudvisende styreskinne. Kædesaven skal altid være forsynet med beskyttelsesafdækning, når den transporteres eller lægges til opbevaring. Omhyggelig omgang med kædesaven forringer sandsynligheden for tilfældig berøring af savkæder mens den er i gang.

j) Overhold instrukserne for smøring, kædespænding og skift af tilbehør. En kæde, der er spændt eller smurt forkert, kan enten gå i stykker eller øge risikoen for tilbageslag.

k) Sav kun i træ. Brug kun kædesaven til arbejde, den er beregnet til – Eksempel: Brug ikke kædesaven til at save i plast, murværk eller byggematerialer, der ikke er af træ. Brug af kædesaven til formål, den ikke er beregnet til, kan føre til farlige situationer.

I) Prøv ikke på at fælde et træ før du er helt klar over farerne herved og hvordan du undgår dem. Der er risiko for alvorlig tilskadekomst for både bruger og personer i nærheden under træfældning.

m) Følg alle vejledningerne, når fastklemte materialer ryddes, og når motorsaven opbevares eller serviceres. Sørg for, at afbryderen er slukket, og at batteripakken er fjernet Uventet

n) Det anbefales, at førstegangsbrugere - som minimum - øver sig i at save bjælker på en bug eller et stativ.
o) Det anbefales, at savkæden slibes og vedligeholdes af et godkendt servicecenter.

Tilbageslag kan optræde, hvis spidsen på styreskinnen berører en genstand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet.

En berøring med skinnespidsen kan i nogle tilfælde fore til en uforventet, bagudrettet reaktion, hvor styreskinnen slås opad og hen imod den person, der betjener saven. Sætter savkæden sig fast i styreskinnens overkant, kan skinnen hurtigt støde tilbage i den retning, hvor brugeren befinder sig.

Hver enkelt af disse reaktioner kan medføre, at du taber kontrollen over saven og at du muligvis bliver alvorligt kvæstet. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at undgå uheld og kvæstelser.

Et tilbageslag skyldes forkert eller fejlagtig brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende:

a) Hold fast i saven med begge hænder, så tommelfinger og fingre omslutter kædesavens greb. Sørg for at stå sikkert og positionér armene på en sådan måde, at du kan modstå tilbageslagskræfter. Er egnede foranstaltninger truffet, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven.
b) Undgå en anormal legemsposition og sav ikke over skulderhøjde. Derved undgås en utilsigtet berøring med skinnespidsen og en bedre kontrol af kædesaven muliggøres i uventede situationer.
c) Brug altid de af fabrikanten foreskrevede reserveskinner og savkæder. Forkerte reserveskinner og savkæder kan føre til ødelæggelse af kæden eller tilbageslag.
d) Overhold fabrikantens instrukser mht. slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag.

YDERLIGERE RISICI

Selv med den tilsigtede anvendelse af apparatet er der altid yderligere risici, som ikke kan forhindres. Ifølge apparatets type og konstruktion kan følgende potentielle farer opstå:

• Kontakt med sværdets uafskærmede savtænder (skæringsfarer)
• Adgang til den roterende savkæde (skæringsfarer)
• Uforudset, pludselig bevægelse af styrestangen

(skæringsfarer)

• Dele der slynges ud fra savkæden (skærings-/injektionsfarer)
• Dele af arbejdsstykket der slynges ud
• Hudkontakt med olien
• Høretab, hvis der ikke anvendes høreværn under arbejde

SIKKERHEDSFORSKRIFTER TIL BATTERISÄET

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.

c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.

e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.

f) Søg straks lægehjælp, hvis et element eller batterisæt er nedsvælget.

g) Opbevar batterisæt på et rent og tørt sted.

h) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.

i) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.

j) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.

k) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.

I) Genoplad kun med laderen specificeret af WorxNITRO. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.

m) Brug kun det korrekte batteri til udstyret.

n) Batterisættet skal opbevares utilgængeligt for børn.

o) Opbevar den originale produktlitteratur til fremtidig brug.

p) Batterisættet skal fjernes fra udstyret, når det ikke er i brug.

q) Bortskaffes på en miljørigtig måde.

r) Bland ikke batterier af forskellig produktion, kapacitet, størrelse eller type i enheden.

s) Fjern ikke batteripakken fra dens originale emballage, medmindre du har brug for det.
t) Vær opmærksom på de positive (+) og negative (-) tegn på batteriet, og sørg for, at de bruges korrekt.

GEM DISSE INSTRUKTIONER

Instruktioner omhandlende de passende teknikker for basal fældning, afkvistning og krydsklipning

1. Fældning af træer

Udføres tilskærings- og fældearbejdet af to eller flere personer på samme tid, skal afstanden mellem de personer, der fælder og tilskærer, være mindst den dobbelte højde på det træ, der fældes. Under fældningen skal man være opmærksom på, at andre personer ikke udsættes for fare, at de ikke rammes af forsyningsledninger og at der ikke opstår tingskader. Kommer et træ i berøring med en forsyningsledning, kontaktes energiforsyningselskabet med det samme. Ved savearbejde på skråninger skal brugeren af kædesaven opholde sig højere oppe end det træ, der skal fældes, da træet sandsynligvis ruller eller glider ned ad skråningen efter fældningen.

Før fældningen bør der være planlagt en flugtvej og evt gjort fri. Flugtvejen bør strække sig tilbage og diagonal til bagsiden af den forventede linje for faldet som illustreret i Figur 1.

Før træet fældes, skal der tages højde for træets naturlige hældning, positionen af de største grene og vindretningen for at kunne vurdere træets faldretning.

Snavs, sten, løse barkstykker, søm, klammer og tråd skal fjernes fra træet.

2. Kærvsnit gennemføres

Lav snittet 1/3 af træets diameter, vinkelret på retningen for faldet som illustreret i Figur 1. Gennemfør først et vandret kærvsnit (W) forneden. Derved undgås det, at savkæden eller føringsskinnen kommer i klemme, når det andet kærvsnit (X) gennemføres.

3. Fældesnit gennemføres

Lav fældesnittet mindst 50 mm højere end det horisontale tværsnit (Y) som illustreret i Figur 1. Udfør et fældesnit parallelt med det vandrette kærvsnit. Sav kun fældesnittet så dybt, at der bliver et holdestykke af stammen tilbage (fældeliste), der virker som et hængsel. Holdestykket forhindrer, at træet drejer sig og falder i den forkerte retning. Sav ikke holdestykket over.

Når fældesnittet nærmer sig holdestykket, bør træet begynde at falde. Skulle det vise sig, at træet muligvis ikke falder i den ønskede retning eller hælder tilbage, hvorved savkæden kommer i klemme, afbrydes fældesnittet; brug kiler af træ, plast eller aluminium (Z) for at åbne snittet og omlægge træet i den ønskede faldlinje ( ③).

Når træet begynder at falde, fjernes kædesaven fra snittet, hvorefter den slukkes og lægges fra, før det farlige område forlades ad den planlagte flugtvej

(2). Vær opmærksom på nedfaldende grene og undgå at snuble. (Se Fig. 1)

Ved afgrening forstås at grene fjernes fra fældede træer. Store grene, der vender nedad og som støtter træet, skal i første omgang blive stående. Fjern de små grene med ét snit som illustreret i Figur 2. Grene, der er under spænding, bør saves nedefra og op for at undgå, at savkæden sætter sig i klemme.

5. Træstamme afkortes

Herved forstås, at det fældede træ deles i afsnit. Sørg for at stå sikkert og at legemsvægten er fordelt jævnt på begge fødder. Hvis det er muligt, bør stammen understøttes af grene, bjælker eller kile. Overhold de nemme instruktioner for let savning.

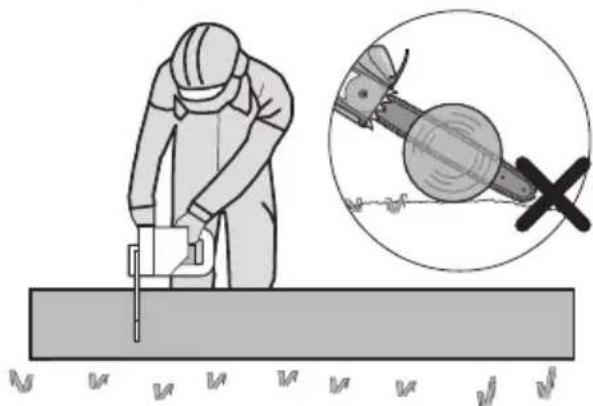

Når stammen er støttet langs hele dens længde, som illustreret i Figur 3, er den skåret fra toppen (overbuk), undgå kontakt med jorden, da dette vil reducere savkædens skarphed.

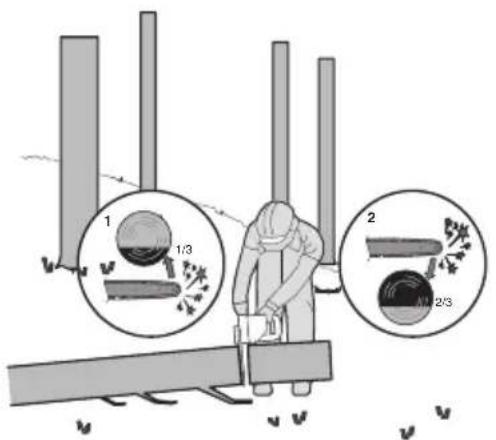

Når stammen er støttet i den ene ende, som illustreret i Figur 4, skæres 1/3 af diameteren fra undersiden (underbuk) (1). Derefter laves det sidste snit ved overbukning (2), som møder det første snit.

Batteridreven motorsav DK

1 1/3 2 2/3

Figur 4

Når stammen er støttet i begge ender, som illustreret i Figur 5, skæres 1/3 af diameteren fra toppen (overbuk) (1). Derefter færdiggøres snittet ved underbuk (2) af de nedre 2/3 til at møde det første snit.

1 1/3 2 2/3

Figur 5

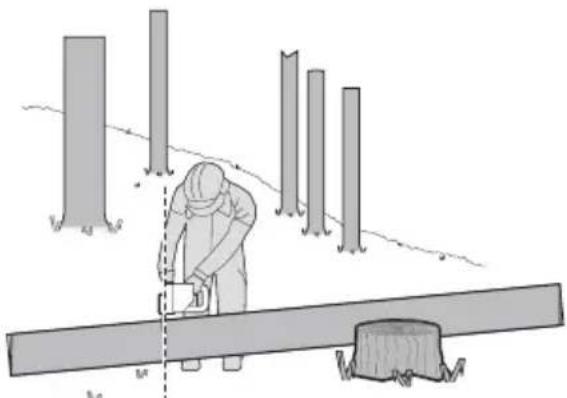

Stå altid på den opadgående side ved afkortning på en skråning som illustreret i Figur 6. For at have helt kontrol over situationen, när stammen „saves igennem“, reduceres trykket for enden af snittet, uden at det faste greb løsnes fra kædesavens håndgreb. Sørg for, at savkæden ikke berører jorden. Når snittet er færdigt, skal man vente, til savkæden står helt stille, før kædesaven fjernes. Sluk altid for kædesavens motor, før der skiftes fra træ til træ.

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen
	Advarsel
	Bær høreværn
	Bær øjenværn
	Bær støvmaske
	Brug altid begge hænder ved betjening af kædesaven.
	Pas på tilbageslag fra motorsaven, og undgå kontakt med spidsen på sværdet
	Udsæt ikke værktøj for regn.
	Bær hjelm
	Bær beskyttelseshandsker
	Sikkerhedssko
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

Batteridreven motorsav DK

Li-Ion	Lithium-ion-batteri. Dette produkt er markeret med symbolet "samlet separat" med alle batteripakker og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed.
	Må ikke brændes.
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Lås
	Låse

KOMPONENTLISTE

1. BAGESTE HÅNDGREB

2. START-STOP-KONTAKT

3. LYS TIL STR∅MINDIKATOR

4. FORRESTE HÅNDGREB

5. HÅNDTAG TIL KÆDEBREMSE (HÅNDBESKYT-TELSE)

6. SAVEKÆDE

7.SVÆRD

8. KÆDESPÆNDEKNAP

9. KÆDEDÆKSEL

10. BAGERSTE HÅNDBESKYTTER

11. BATTERIPAKKE *

12. BUNDPLADE *

13. KONTAKTSPÆRRE

14. OLIESTANDSVINDUE

1. BAGESTE HÅNDGREB

2. START-STOP-KONTAKT

3. LYS TIL STR∅MINDIKATOR

4. FORRESTE HÅNDGREB

5. HÅNDTAG TIL KÆDEBREMSE (HÅNDBESKYT-TELSE)

6. SAVEKÆDE

7.SVÆRD

8. KÆDESPÆNDEKNAP

9. KÆDEDÆKSEL

10. BAGERSTE HÅNDBESKYTTER

11. BATTERIPAKKE \*

12. BUNDPLADE \*

13. KONTAKTSPÄERRE

14. OLIESTANDSVINDUE

15. OLIETANKDÆKSEL

16. KLOANSLAG

17. SVÆRD OG KÆDE OPBEVARINGS-/TRANSPORTERINGSHYLSTER\*(SKEDE)

18. KÆDEHJUL

19. BESKYTTENDE DÆKSEL

20. FASTG∅RELSESBOLTEN STANG

21. SVÆRDLOKALISERENDE STROPPER

22. OLIEDYSE

23. RETNINGSSYMBOL FOR KÄEDEN

24. SVÆRDSTRAMMENDE PLADE (SE FIG. A2)

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

TEKNISK DATA

Type WG385E WG385E.9 (3 - betegnelse af maskiner, der er repræsentative for motorsave)

**Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 20 volt. Nominel spænding er 18 volt.
*** Oplader 1 og udgang 2 betyder to porte med samme udgangsspænding og strøm.

	WG385E WG38	5E.9
Nominel Spænding	40 VMAX (2x20 V Max.)**
Sværdlængde 40 cm
Kædehastighed 18 m/s
Påfyldningsmængde oliebeholder	160 ml
Kædedeling 0.95 cm
Antal drivled	56
Kædevidde	1.1 mm
Udskiftning-skæde	ES: 3/8LP.043 56E 90X / Oregon: 90PX056
Udskift-ningsstang	ES: ES164SDEA041 / Oregon: 164MLEA041
Batterikapacitet	4.0 Ah (WA3014)	/
Batteritype	Lithium-Ion	/
Opladermodel	WA3883	/
Mærkekapacitet på opladeren	Indgang: 100-240V~50-60HzUdgang1: 20V2.0A ***Udgang 2: 20V2.0A ***	/
Opladningtid (Omkring.)Batteripakke:4.0 Ah (1pc)4.0 Ah (2pcs)	1 hr2 hrs /
Maskinvægt 5.6kg	4.2 kg

TILBEH∅R

	WG385E WG385E.9
Savekæde(WA4123) 11
Sværd(WA4393) 11
Beskyttelseskappe til sværdet	1	1
Oplader (WA3883) 1/
Batterienhed (WA3014)	2	/

Det anbefales, at alt udstyr købes i samme butik som maskinen. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.

ST∅JINFORMATION

A-vægtet lydtryksniveau L

$$ _ {n A} = 8 5. 9 \mathrm{dB(A)} $$

$$ K _ {P A} = 3. 0 \mathrm{dB(A)} $$

A-vægtet lydeffektniveau L

$$ _ {w A} = 1 0 1. 2 \mathrm{dB(A)} $$

$$ K _ {P A} = 3. 0 \mathrm{dB(A)} $$

Bær høreværn.

VIBRATIONSINFORMATION

Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet.

Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen

ADVARSEL: Vibrationer og støjemissioner under

selve brugen af elværktøjet kan afvige fra den

deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt:

Hvordan værktøjet bruges og materialerne skæres eller bores.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden

under det aktuelle brug skal omfatte alle dele af

arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Hjælper med at minimere risikoen for vibrationer og støjeksponering.

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

FORESKREVET ANVENDELSE

Maskinen er beregnet til fældning af træer og savning i træstammer, grene, træbjælker, brædder osv. og kan benyttes til tvær- eller længdesnit. Denne maskine er ikke beregnet til savning i mineralske materialer.

MONTERING

WARNING! Installer ikke batteriet, før den er helt samlet.

Brug altid handsker, när du håndterer med savekæden.

MONTERING AF SVÆRD OG SAVEKÆDE

1. Pak alle dele forsigtigt ud. Fjern kædeskærmen ved at dreje kædestrammer-skruen mod uret. (Se Fig. A1)
2. Læg kædesaven fra på en lige flade.
3. Brug kun originale WorxNITRO kæder eller dem der er anbefalet til denne model.
4. Læg savekæden ind i den omløbende not på sværdet. Kontrollér at kæden løber i den rigtige retning ved at sammenligne med symbolet, der er afbilledet på sværdet eller sammenlign med symbolet for kædens retning der findes på. Kontrollér at sværdets spændeplade vender udad. (Se Fig. A2)

Batteridreven motorsav DK

1. Installer kæden på drivhjulet, spænd stangboltene og de to stangpositioneringsstykker på stangpuden ind i nøglehullet på styrestangsåbningen.(Se Fig. B1, B2)
2. Sørg for at alle dele sidder korrekt, hold kæde og styrestang I vandret position. Kontrollér at alle savtænderne sidder korrekt fast på kæden. (Se Fig. C1), undgå et knæk (kink) som vist i Fig. C2. Hvis et knæk indtræffer, loft da op i kæden ved sværdet, lige fremfor knækket og træk knækket væk.

BEMÆRK: Kæden skal kunne rotere gnidningsløst og ikke have nogen knæk.

1. Sæt kædens dæksel på, stram kædedækslet ved at dreje kædestramningsknappen med uret, indtil den sidder fast. (Se Fig. D)
2. Kæden vil strækkes når der saves og langsomt miste spænding. Når kæden er blevet løs, skru kædens spændingsknop helt af eller drej knoppen tre hele omgange mod uret og fastspænd den derefter igen og indstil spændingen korrekt ved at gentage trin 6-7 som beskrevet ovenfor.

PAS PÅ! Kæden er endnu ikke stram. Stramning af kæde skal ske som beskrevet under

"Stramning af kæde". Kontroller nu at kæden er

korrekt spændt.

SPÆND SAVEKÆDEN (Se Fig. E1, E2)

BEMÆRK: Nye savkæder vil strække sig. Kontroller kædespændingen ofte ved første anvendelse og stram kæden när den er løs rundt om Savsværdet.

ADVARSEL:

• Fjern batteriet fra værktøjet før justering af kædespændingen.
• De skærende kanter på kæden er skarpe. Brug beskyttelseshandsker, när du håndterer kæden.

• Oprethold altid korrekt kædespænding. En løs kæde øger risikoen for tilbageslag. En løs kæde kan springe ud af sværdets rille. Dette kan skade operatøren og beskadige kæden. En løs kæde vil forårsage, at kæde, sværd og tandhjul hurtigt opslides.

• Læg kædesaven fra på en lige flade.

• Drej kædestramningsknappen strammes med uret indtil den er stram.

BEMÆRK: Spændingen indstilles automatisk mens kædestramningsknap strammes. Klinkehjulsmekanismen forhindrer kædespændingen i at løsnes.

1. Tilt saven fremad (Se Fig. E1) så sværdets spids skubbes fremad. Det vil spænde kæden igen.

2. Fastspænd kædens spændingsknop ved at dreje den med uret.

3. Dobbelttjek tilspændingen af den automatiske kædestramningsknap. Den korrekte spænding af kæden er når kæden kan løftes et halvt kædeled fra midten af sværdet og kæden er inde i rillen af sværdet. Dette gennemføres med en hånd ved at trække savekæden op mod maskinens egenvægt. (Se Fig. E2)

BEMÆRK: Kæden er spændt korrekt når den kan løftes op fra sværdet og kædeleddet er indenfor rillen af sværdet.

BEMÆRK: Kæden vil strækkes når der saves og langsomt miste spænding. Når kæden er blevet løs, skru

kædens spændingsknop helt af eller drej knoppen tre hele omgange mod uret og fastspænd den derefter igen og indstil spændingen korrekt ved at gentage trin 1-4 som beskrevet ovenfor.

KÆDESM∅RING (Se Fig. F)

BEMÆRK: Kædesaven er ikke fyldt med kædesavsolie ved leveringen. Det er derfor vigtigt, at kædesaven fyldes med olie, før den

tages i brug. Kædesaven beskadiges, hvis kædesaven benyttes uden kædesavsolie eller hvis olieniveauet er under min-markeringen.

BEMÆRK: Kædens levetid og skærekapacitet afhænger af optimal smøring. Derfor bliver kæden automatisk olieret under drift.

FYLD OLIETANKEN:

ADVARSEL: Fjern batteriet inden olietanken fyldes.

1. Stil kædesaven fra på et egnet underlag med olietankdækslet opad.
2. Rengør området omkring påfyldningsskruen med en klud og skru skruen af ved at skrue den mod uret.
3. Tilføj sværd- og kædeolie indtil beholderen er fuld.
4. Sørg for at der ikke kommer snavs ned i olietanken, skru påfyldningsskruen på med hånden indtil den sidder stramt, ved at skrue med uret.

VIGTIGT: Små udligningskanaler findes på olietankens lås for at muliggøre luftudveksling mellem olietank og omgivelser. Stil altid saven

fra på et vandret underlag, när den ikke er i brug, da olie ellers kan strømme ud.

Det er vigtigt at bruge stang- og kædesmøremiddel (ikke inkluderet) der er lavet til at virke ved et bredt temperaturområde, uden et krav om fortynding. Brug ikke beskidte olier, der enten er brugte eller kontaminerede. Dette kan forårsage skader på stangen eller kæden. Brug af forkert olie medfører, at garantien bortfalder.

Må ikke sluges. Hvis slugt, tilkald straks en læge. Opbevares utilgængeligt for børn. Opbevares væk fra varme eller åben ild.

KONTROL AF OLIE-AUTOMATIK

Funktionen af den automatiske kædesmøring kan kontrolleres ved at tænde for saven og holde savens spids mod et stykke karton eller papir, der er anbragt på jorden. Hvis der opstår et større oliespor, arbejder olieautomatikken rigtigt. Hvis der ikke ses noget oliespor, selv om olietanken er fyldt op, læs da under „Fejlsøgning“ eller kontakt WorxNITRO -serviceafdelingen.

PAS PÅ: Kæden må ikke berøre jorden, overhold en sikkerhedsafstand på 40 cm.

BETJENINGSVEJLEDNING

1. F∅R DU BRUGER DIT LEDNINGSFRIE VÄERKT∅J

ADVARSEL! Oplader og batterienhed er specielt beregnet til at blive brugt sammen. Brug ikke andre batterienheder eller opladere. Sæt aldrig

metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare.

BEMÆRK: Batteriet skal først oplades inden det tages i brug, da det leveres helt uden strøm.

Den medfølgende batterioplader matcher det installerede Li-ion batteri på maskinen. Brug ikke en anden batterioplader.

2. TJEK AF BATTERINIVEAUETS TILSTAND (SE FIG. G)

Batteriniveauet kan ses på batteri-indikatorlampen, ved at trykke på knappen ved siden af lamperne.

BEMÆRK: Fig. G gælder kun for batteripakken med batteriindikatorlampen.

3. OPLAD BATTERIET (Se Fig. H)

Li-ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb. Batteriet skal være helt opladet før første brug.

I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning.

BEMÆRK: Oplad altid begge batterier fuldstændigt og samtidigt. Flere detaljer kan findes i manualen.

4. SÄDAN FJERNES ELLER ISÄTTES BATTERIENHEDEN (Se Fig. I)

Tryk på knappen til frigivelse af batteriet, for at fjerne de 2 batterier fra dit værktøj. Efter genopladning isættes de to batterier i batteriportene. Det er nok med et enkelt og let tryk. Kontroller, at batteriet sidder helt fast.

BEMÆRK:

• Når du tager batteripakken af, skal du holde godt fast i den, så du ikke taber den.
• Denne maskine vil kun virke når begge batterier er installeret. Brug altid de samme to batterier og oplad begge batterier samtidigt.
• Når du bruger to batterier med forskellig strøm, går maskinen kun til den laveste fællesnævner.

5. BATTERI-INDIKATORLAMPE (Se Fig. J) VIGTIGT:

Når kun en lampe lyser er dit batteri afladt for meget, selv om maskinen måske stadig kan arbejde. Fortsat brug af din maskine med batteriet I afladt tilstand kan reducere batteriets levetid og ydelse.

Når ingen af lamperne lyser, er mindst et batteri forkert installeret eller defekt. Kontrollér er tilsluttet og placeret korrekt.

BATTERIETS STATUSLAMPER

• Før start eller efter brug trykkes knappen ved siden af batteri-indikatorlampen, for at kontrollere batterikapaciteten.
• Under drift indikeres batterikapaciteten automatisk af batteristrømindikatoren. Lamperne overvåger og viser hele tiden batteritilstanden som følger.
• Ved maskinen med 2 batterier med forskellig opladning viser indikatorlampen den batteritilstand med den laveste batteriopladning.

Batteriindikator status

Batteritilstand

Fem grønne lamper(☐☐☐☐☐) lyser.	De to batterier er fuldt opladet.
To, tre eller fire lamper lyser.	De to batterier er ikke fuldt opladet. Desto flere lamper der lyser, desto bedre batterikapacitet.
Kun en lampe (☐☐☐☐☐)lyser.	Opladningsniveauet på mindst et batteri er meget lavt. Kontrollér venligst, og oplad batteriet.
Ingen lamper lyser. Mindst et batteri er ikke korrekt installeret, eller batteriet er defekt.
Kun en lampe blinker 2 gange pr. cyklus.	Mindst et batteri er overopladet (se betingelser for batteriopladning). Genoplad de to batterier inden brug eller opbevaring.
En lampe blinker 3 gange pr. cyklus.	Mindst et batteri er varmt, vent til de er kølet ned, før du starter igen.
En lampe blinker 4 gange pr. cyklus.	Maskinen er overbelastet. Fjern værktøjet fra skæreområdet, og prøv igen.

6. TÆND OG SLUK (SE FIG. K)

OBS: Kontroller batteriet, inden du bruger dit ledningsløse værktøj. Anvend kun batterier, der er angivet i tilbehørsafsnittet.

Maskinen tændes ved at trykke ind på kontaktspærren og derefter trykke start-stop-kontakten I bund og holde den i denne stilling. Nu kan kontaktspærren slippes igen.

Maskinen slukkes ved at slippe start-stop-kontakten.

BEMÆRK: Kædebremsen skal være aktiveret, for at saven kan tændes.

7. HÅNDTAG TIL KÆDEBREMSE (Se Fig. L)

Håndtaget til kædebremsen er en sikkerhedsmekanisme, der aktiveres via forreste håndskærm, när der sker tilbageslag. Kæden stopper omgående.

Følgende funktionskontrol bør udføres med regelmæssige mellemrum. Træk den forreste håndskærm mod operatøren (position ①) for at deaktivere kædebremsen. For at aktivere kædebremsen skubbes forreste håndskærm fremad (position ②).

BEMÆRK: Hvis saven ikke kan starte, selv om den er samlet korrekt og fungerer med fuldt opladede batterier, bør du kontrollere om håndtaget til kædebremsen er I den korrekte position (position ①).

8. ARBEJDE MED KÆDESAVEN

VIGTIGT: Er olietanken fyldt på? Kontrollér olieniveauet, før savearbejdet påbegyndes og hereafter med regelmæssige mellemrum under savearbejdet. (Se Fig. M) Påfyld olie, når olieniveauet har nået underkanten i kontrolvinduet. Tankvoluminet rækker til ca. 12 minutter, afhængigt af antallet af pauser og arbejdets intensivitet.

Kontroller kædespændingen på nye kæder ca. hver

10ende minutter.

(1) Montér batteriet i maskinen.
(2) Sørg for at det afsnit af stammen der skal skæres ikke ligger på jorden. Dette holder kæden fra at rører jorden mens den gennemskærer loggen.
Det at farligt hvis kæden rører jorden mens den kører og det vil sløve kæden.

(3) Brug begge hænder til at holde på saven. Brug altid venstre hånd til at holde på det forreste håndtag og højre hånd på det bageste håndtag. Brug et fast greb. Tommelfingre og fingre skal vikles omkring savens håndtag. (Se Fig. N)

(4) Sørg for at du har solidt fodfæste. Spred fødderne med en skulderbreddes afstand. Fordel vægten jævnt på begge fødder.

(5) Når du er klar til at save, så tryk knappen lås-fra held ned med højre tommelfinger og tryk på udløseren. Dette vil starte saven. Slip udløseren for at standse saven. Sørg for, at saven kører ved fuld hastighed, før du starter med at save.

(6) Når du starter med at save, skal du placére den bevægende kæde mod træet. Hold saven fast på stedet for at undgå mulig hoppen eller skøjten (sidelæns bevægelse) af saven.

(7) Bevæg saven med et let tryk og læg ikke for meget kraft på saven. Motor bliver overbelastet og kan brænde ud. Den vil gøre arbejdet bedre og sikrere ved den hastighed som den var beregnet til.

(8) Fjern saven fra skæret mens saven stadig kører ved fuld hastighed. Stop saven ved at slippe tænd/slukkontakten. Sørg for, at kæden er stoppet før saven sættes ned.

(9) Fortsæt med at træne på en sikker arbejdsplads indtil du er blevet fortrolig med det og nemt kan save med en glidende bevægelse og konstant savehastighed.

Sikkerhedsudstyr mod tilbageslag på denne sav

Denne sav har en kæden med lav risiko for tilbageslag og en savsværd med reduceret tilbageslag. Begge dele reducerer chancen for tilbageslag. Men tilbageslag kan stadig forekomme med denne sav.

De følgende trin vil reducere risikoen for tilbageslag.

- Brug begge hænder til, at holde saven når den kører. Hold ordentligt fat om saven. Hold dine tommeltotter og fingre fast om håndtagene.

- Hold alle sikkerhedsdelene på plads på saven. Sørg for, at de virker ordentligt.

- Ræk ikke for langt og sav ikke over skulderhøjde.

- Stå fast på jorden med dine fødder, og hold hele tiden balancen.

- Stå lidt på venstre side af saven. Dette gør, at din krop ikke er i direkte linje med saven.

- Undgå, at røre noget med næsen af sværdet, når saven er i gang.

- Prøv aldrig at skærer gennem to stammer på samme tid. Sav kun én logfil ad gangen.

- Undgå, at begrave næsen af sværdet, eller bore næsen af sværdet ind i et træ.

- Hold øje med om træet bevæger sig eller om der er andre kræfter der kan klemme kæden.

- Vær ekstrem forsigtig, når du igen begynder at save i et snit.

• Brug kun kæden med lav risiko for tilbageslag og sværdet som saven var udstyret med.
• Brug aldrig en døv eller løs savkæde. Sørg for, at savkæden altid sidder stram og altid er skarp.

Sådan bruger du saven sikkert

1. Sørg for at stå sikkert under savearbejdet.
2. Hold saven på højre side af din krop (Se Fig. 0).
3. Kæden skal køre for fuld hastighed, før den rammer træet.
4. Brug spænder til at fastgøre kædesaven til træet.
5. Brug spænder som arm under savearbejdet. (Se Fig. P)
6. Brug aldrig kædesaven med udstrakte arme. Forsøg ikke at save i vanskeligt tilgængelige steder eller mens du står på en stige. (Se Fig. Q).

Brug aldrig motorsaven over skulderhøjde.

SAVNING I TRÆ, DER ER UNDER SPÆNDING (Se Fig. R) ADVARSEL: Hvis du skal skære en gren, der er under tryk, skal du være yderst forsigtig. Vær forsigtigt med hensyn til tilbagespringende træ. Når trykket udløses, kan grenen springe tilbage og ramme brugeren, som kan føre til alvorlige skader eller dødsfald.

Hvis begge ender på træstammen hviler på en genstand, saves træstammen først en tredjedel igennem oppefra (Y) og ned og herefter helt igennem nedefra (Z) og op (sammesteds). Herved undgås splinter og en fastklemning af saven. Saven må ikke komme i kontakt med jorden under dette arbejde. Hvis kun den ene ende af træstammen hviler på en genstand, saves træstammen først en tredjedel igennem nedefra (Y) og op (sammesteds) og hereafter helt igennem oppefra (Z) og ned. Herved undgås splinter og en fastklemning af saven.

VEDLIGEHOLDELSE AF SAVEN OG SIKKERHED

Følg vedligeholdelsesinstruktionerne i denne vejledning. Korrekt rengøring af sav og kæde og sværd kan reducere risikoen for tilbageslag. Efterse og vedligehold saven efter hver brug. Dette forlænger savens levetid.

BEMÆRK: Risikoen for tilbageslag forøges hver gang saven slibes, også selvom den slibes rigtigt.

VEDLIGEHOLDELSE OG OPBEVARING AF MOTORSAV

• Når den ikke bruges.
• Før du flytter fra ét sted til et andet
- Før servicering.
- Før du skifter tilbehør eller andre dele, såsom savkæden eller sværdet.

1. Efterse motorsaven før og efter hver brug. Tjek saven grundigt, hvis afskærmningen eller anden dele er blevet beskadiget. Tjek for eventuelle skader, der kan påvirke førerens sikkerhed eller betjeningen af saven. Tjek justeringen og de bevægelige dele. Tjek for beskadigede eller ødelagte dele. Brug ikke motorsaven hvis skader påvirker sikkerheden eller driften. Få skaden

repareret af et autoriseret servicecenter. For at finde et autoriseret servicecenter, kan du besøge www.worx.com.

3. Vedligehold motorsaven med omhu.

• Udsæt aldrig saven for regn.
• Hold kæden skarp, ren og smurt for bedre og mere sikker ydeevne.
• Følg de trin, der er beskrevet i denne manual angående at holde kæden skarp.

- Hold håndtagene tørre, rene og fri for olie og fedt.

- Sørg for, at alle skruerne og møtrikkerne er fastspændte.

4. Brug kun identiske reservedele, når apparatet skal repareres.

5. Læg saven til opbevaring, opbevar altid motorsaven.

• Opbevar den på et højt eller lukket sted, ude af børns rækkevidde.
• Opbevar den på et tørt sted.
• Med sværdets og kædens opbevaringshylster på.

Vedligeholdelse af sværdet

For at maksimere levetiden af sværdet, anbefales følgende vedligeholdelse af sværdet.

Sværdskinnerne der bærer kæden skal rengøres før opbevaring af værktøjet eller hvis sværdet eller kæde synes at være beskidt.

Skinnerne skal rengøres hver gang kæden fjernes.

Sådan rengøres sværdets skinner:

1. Afmontér kædedækslet og sværdet og kæden. (Se afsnittet SAMLING)
2. Rengør ved hjælp af en stålbørste, skruetrækker eller lignende egnet værktøj, skidt fra skinnerne.
3. Sørg for at rense oliekanalerne grundigt

Forhold der kræver vedligeholdelse af kæden og sværdet:

• Saven saver til den ene side eller i en vinkel.
• Saven skal tvinges for at komme igennem snittet.
• Utilstrækkelig olieforsyning til sværdet og kæden.

Tjek tilstanden af sværdet hver gang kæden slibes. Et slidt sværd vil beskadige kæden og gør det svært at save. Efter hver brug med enhed frakoblet fra strømforsyningen, skal den rengøres for al savsmuld på sværdet og tandhjulshullet.

Brug en flad fil til at gendanne lige kanter og sider, hvis skinnen foroven er ujævn.

Udskift sværdet når rillen er slidte, sværdet er bøjet eller knækket, eller når den overophedes eller afgratning af skinnerne opstår. Hvis udskiftning er nødvendig, så anvend kun det sværd der er angivet for saven i reservedelslisten eller på mærkaten på motorsaven.

Udskiftning/vending af savekæde og sværd

Udskift kæden når savtænderne er for nedslidte til at blive slibet eller når kæden stopper. Brug kun korrekt kæde som nænvt i denne brugsvejledning.

Kontrollér sværdet inden slibning af kæden. Et slidt eller beskadiget sværd er farligt. Et slidt eller beskadiget sværd vil skade kæden. Det vil også gøre det meget sværere at

save. Monter sværdets spændingsplade på det nye sværd ved at stramme skruen med uret. Den lille metalskive (a) skal påsættes hullet på sværdet. (Se Fig. S)

Slibning af savekæden

ADVARSEL: Fjern batteripakken fra saven før eftersyn. Alvorlig skade eller dødsfald kan forekomme, som følge af elektrisk stød eller kropskontakt med en kæde i bevægelse.

Skærekanterne på kæden er meget skarpe. Brug beskyttelseshandsker, när du skal røre ved kæden.

Hold kæden skarp. Din sav vil save hurtigere og mere sikkert. En sløv kæde vil medføre unødig slid på kædehjul, sværd, kæde og motor. Hvis du skal tvinge kæden ind i et træ og savning kun skaber savsmuld med få store spåner, er kæden sløv.

SM∅R TANDHJUL

ADVARSEL: Benyt kraftige handsker ved udførelse af vedligeholdelse eller service på dette værktøj

Fjern altid batteriet fra saven inden der udføres service eller vedligeholdelse på dette værktøj.

BEMÆRK: Det er ikke nødvendigt at afmontere kæden eller sværdet ved smøring af tandhjulet

1. Rengøring sværdet og tandhjulet
2. Brug en smørepistol, sæt spidsen af pistolen i smørehullet og indsprøjt fedt indtil den vises på den udvendige kant af tandhjulets tand. (Se Fig. T)
3. For at dreje tandhjulet skal du frigøre kædestoppet og trække kæden med hånden indtil den usmurte bagside af tandhjulet er på linje med smørehullet. Gentag denne procedure for smøring.

TIL BATTERIREDSKABER

Værktøj og batteri bør kun anvendes og opbevares i omgivelsestemperaturområdet 0°C- 45°C.

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er 0°C-40°C.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

FEJLFINDING

Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis el-værktøjet ikke fungerer som det skal. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

ADVARSEL: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

Symptom	Mulig årsag Afhjælpning
Kædesaven fungerer ikke.	Lav batterispænding.Kædebremse ikke I korrekt position.	Udskift begge batterierKontrollér om kædebremsen er I position1. Se KÆDEBREMSE, for yderligere detaljer.
Kædesaven tænder og slukker hele tiden.	OveropvarmningDer presses meget under skæring.Ekstern løs forbindelse.Intern løs forbindelse.Start-stop-kontakten er defekt.	Anbring maskinen på et køligt,ventileret sted for at afkøle den.Pres relativt mindre under skæring.Kontakt et autoriseret værksted.Kontakt et autoriseret værksted.Kontakt et autoriseret værksted.
Savekæden er tør.	Olietanken er tom.Ventilationsåbningen i olietankdækslet er tilstoppet.Olieudløbskanalen er tilstoppet.	Fyld tanken op med olie.Rengør olietankdækslet.Rens olieudløbskanalen.
Tilbageslags-bremse/udløbsbremse	Problemer med koblingsmekanismen.	Kontakt et auto-riseret værksted.
Kæden/styreskinnen er varm.	Olietanken er tom.Ventilationsåbningen i olietankdækslet er tilstoppet.Olieudløbskanalen er tilstoppet.Kædespændingen er for høj.Kæden er uskarp.	Fyld tanken op med olie.Rengør olietankdæk-slet.Rens olieudløbska-nalen.Indstil kædespændingen.Slib eller udskift kæden.
Kædesaven hopper,vibrerer eller saver ikke rigtigt.	Kædespændingen er for løs.Kæden er uskarp.Kæden er slidt.Savetænderne peger i den forkerte retning.	Indstil kædespændingen.Slib eller udskift kæden.Erstat kæden.Montér savekæden igen, så tænderne vender i den rigtige retning.

KONFORMITETSERKLÆRING

VI,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklærer herved, at produktet

Description Batteridreven motorsav

Type WG385E WG385E.9 (3 - betegnelse af maskiner,

der er repræsentative for motorsave)

Funktion skæring i træ

Er i overensstemmelse med følgende direktiver:

2006/42/EC, 2014/30/EU,

2011/65/EU&(EU)2015/863,

2000/14/EC ændret ved 2005/88/EC

Afprøvningsorgan involveret

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr. Annex V

- Målt niveau for lydeffekt 101.2 dB(A)

- Deklareret garanteret niveau for lydeffekt 104 dB(A)

Standarder i overensstemmelse med:

EN 62841-1, EN 62841-4-1, EN ISO 3744, EN 55014-1, EN 55014-2

Personen, autoriseret til at udarbejde den tekniske fil, Navn Marcel Filz

Adresse Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

A#

2020/08/25

Allen Ding

Vicechef; Ingeniør, Test & Certificering

Positec Technology (China) Co., Ltd.

- Kontakt med ubeskyttede sagtenner på sagkjedet

(kuttfare)

ADVARSEL! Ikke installer batteripakken før den er komplett montert.

Bruk alltid beskyttelseshansker när du håndterer kjedesagen.

MERK: Batteripakken er ULADET og du må lade den opp før bruk.

MERK: Kjedebremsen må aktiveres for at sagen skal kunne slås på.

7. KJEDEBREMS (SE FIGUR L)

Kjedebremsen er en sikkerhetsmekanisme som aktiveres via den fremre håndbeskyttelsen när tilbakeslag oppstår. Kjedet stopper umiddelbart.

(9) ∅v deg på forkastede kubber i et sikkert arbeidsområde til du håndterer det, og kan sage med enkelhet, med en jevn bevegelse og en stødig kuttehastighet.

Hvordan bruke sagen trygt

1. Vedlikehold motorsagen godt.

Samsvarer med følgende direktiver:

2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC endret av 2005/88/EC
