WG385E.9 - Pila WORX - Bezplatný návod k obsluze

Druh výrobku	Bezdrátová řetězová pila
Značka	Worx
Model	WG385E.9
Jmenovité napětí	40 V max (2 × 20 V)
Délka lišty	40 cm
Rychlost řezání	18 m/s
Rozteč řetězu	0,95 cm (3/8 palce)
Počet článků	56
Tloušťka řetězu (rozchod)	1,1 mm (0,043 palce)
Kapacita olejové nádrže	160 ml
Typ baterie	Lithium-iontová, 4,0 Ah
Nabíječka	WA3883, vstup 100-240 V~50/60 Hz, výstup 2 × 20 V, 2,0 A
Doba nabíjení (2 baterie 4,0 Ah)	Přibližně 2 hodiny
Hmotnost stroje (bez baterie)	4,2 kg
Hladina akustického tlaku (LpA)	85,9 dB(A)
Hladina akustického výkonu (LwA)	101,2 dB(A)
Celkové vibrace (ah)	8,4 m/s²
Brzda řetězu	Ano, setrvačná
Hnací pastorek	Součástí dodávky
Náhradní řetěz a lišta	Řetěz: Oregon 90PX056; Lišta: Oregon 164MLEA041
Doporučená provozní teplota	0 °C až 45 °C

Často kladené otázky - WG385E.9 WORX

Jak napnout řetěz mé pily Worx WG385E.9?

Pro napnutí řetězu nejprve vyjměte baterii. Otáčejte knoflíkem napínání řetězu (umístěným na krytu) ve směru hodinových ručiček, dokud není řetěz přiměřeně napnutý. Zkontrolujte nadzvednutím řetězu uprostřed lišty: měl by se zvednout asi do poloviny hloubky článku. Nepřetahujte.

Jaký olej použít pro řetěz?

Používejte adhezní olej na řetězy speciálně určený pro řetězové pily. Nepoužívejte použitý nebo znečištěný olej. Olejová nádrž má objem 160 ml a plní se přes víčko umístěné na boku stroje.

Jak nabíjet baterie pily?

Vložte obě baterie do dodávané nabíječky WA3883. Doba plného nabití dvou baterií 4,0 Ah je přibližně 2 hodiny. Doporučený rozsah teplot pro nabíjení je 0 °C až 40 °C. Vždy nabíjejte obě baterie současně.

Co dělat, když pila nenastartuje?

Nejprve zkontrolujte, zda jsou baterie správně vloženy a nabity. Ujistěte se, že je brzda řetězu deaktivována (páčka v zadní poloze směrem k obsluze). Pokud problém přetrvává, nahlédněte do návodu k odstraňování problémů.

Jak aktivovat a deaktivovat brzdu řetězu?

Pro aktivaci brzdy řetězu (nouzové zastavení) zatlačte přední chránič ruky dopředu (poloha ②). Pro deaktivaci a umožnění startu přitáhněte chránič ruky směrem k obsluze (poloha ①). Brzda se automaticky spouští při zpětném rázu.

Jaká je maximální délka lišty?

Lišta dodávaná s WG385E.9 má délku 40 cm. Používejte pouze náhradní lišty doporučené společností Worx, například model Oregon 164MLEA041.

Jak čistit lištu a řetěz?

Po každém použití vyjměte baterii. Demontujte kryt a řetěz. Kartáčem na kov vyčistěte zbytky pilin z drážek lišty. Vyčistěte olejové otvory. Zkontrolujte opotřebení lišty a vyměňte ji, pokud je drážka příliš opotřebená.

Mohu pilu použít k řezání jiných materiálů než dřeva?

Ne, tato řetězová pila je určena pouze pro dřevo. Nepoužívejte ji k řezání plastu, zdiva nebo minerálních materiálů. Poškodilo by to řetěz a mohlo by to způsobit nehody.

Jak poznám, že je řetěz dobře nabroušený?

Nabroušený řetěz produkuje třísky, nikoli jemné piliny. Pokud musíte pilu tlačit nebo je řezání pomalé, zuby jsou tupé. Nechte řetěz nabrousit odborníkem nebo jej vyměňte za nový. Při broušení postupujte podle pokynů výrobce.

Jaká je záruka na pilu Worx WG385E.9?

Standardní záruka Worx je 2 roky pro soukromé osoby. Uschovejte si účtenku. U baterií a nabíječek se záruka může lišit. Zkontrolujte konkrétní podmínky na webu Worx nebo u svého prodejce.

NÁVOD K OBSLUZE WG385E.9 WORX

VAROVÁNÍ: Přečtěte si všechna bezpečnostní varování, pokyny, seznamte se s ilustracemi a technickými údaji dodanými s tímto elektrickým nářadím. Nedodržení jakýchkoliv níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážného úrazu.

Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Výraz "elektrické ruční nářadí" znamená v upozornění bud' na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1. BEZPEČNOST NA PRACOVIŠTI

a) Udržujte pracoviště v čistotě a dobře osvětlené.
Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu.
b) Nepoužívejte elektrické ruční nářadí v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při práci vytváří jiskry, které mohou vznítit prach nebo výpary.
c) Při práci s elektrickým ručním nářadím udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

2. Bezpečnost při práci s elektřinou

a) Vidlice elektrického ručního nářadí musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem. Nepoužívejte spolu s uzemněným ručním nářadím žádné adapté, které neumožňují ochranu zemněním.

b) Vyhýbejte se kontaktu s uzemněnými povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

c) Nevystavujte ruční nářadí dešti nebo vlhkým podmínkám. Když se voda dostane pod povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem.

d) Nemanipulujte s napájecím kabelem necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly. Poškozené nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem.

e) Při práci s ručním nářadím v exteriéru použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým

proudem.

f) Pokud je práce s ručním nářadím ve vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

3. OSOBNÍ BEZPEČNOST

a) Bud'te soustředěni, sledujte co děláte a při práci s ručním nářadím se říd'te zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění.

b) Použijte osobní ochranné pomůcky. Vždy noste ochranu očí. Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění.

c) Předcházejte neúmyslnému zapnutí. Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí. Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu.

d) Odstraňte jakékoliv nastavovací nebo maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz.

e) Nepřeceňujte se. Udržujte si stabilitu a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích.

f) Pro práci se vhodně oblečte. Nenoste volné oblečení nebo šperky. Udržujte své vlasy, oblečení a rukavice ve vzdálenosti od pohyblivých častí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit.

g) Pokud jsou zařízení nastavená na spojení se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem.

h) Nedopustte, abyste díky zkušenostem nabytým častým používáním elektrického nářadí přestali dodržovat základy bezpečného použití. Neopatrný úkon může způsobit vážný úraz během zlomku sekundy.

4. POUŽITÍ A ÚDRŽBA RUČNÍHO NÁŘADÍ

a) Na ruční nářadí netlačte. Použijte správné ruční nářadí pro danou činnost. Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.
b) Nepoužívejte ruční nářadí, pokud správně nefunguje vypínač on/off. Jakékoliv ruční nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno.
c) Dříve než začnete dělat jakékoliv úpravy, vyměňovat doplňky nebo ruční nářadí odkládat, odpojte zástrčku od sítě a nebo akumulátoru. Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí.

d) Nepoužíváte-li ruční nářadí, skladujte je mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby.
e) Údržba ručního nářadí. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je-li nářadí poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno.
f) Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.
g) Používejte elektrické nářadí v souladu s těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím.
h) Rukojeti a povrchy držadel udržujte suché, čisté, bez maziv a tuků. Kluzké rukojeti a držadla neumožňují bezpečnou manipulaci a obsluhu nářadí v neočekávaných situacích.
5. POUŽÍVÁNÍ A PÉČE O AKUMULÁTOROVÉ ELEKTRICKÉ NÁŘADÍ
a) Nabíjejte je nabíječkou určenou výrobcem. Nabíječka, která je vhodná pro jeden typ baterií, může při použití s jiným typem baterií způsobit požár.
b) Elektrické nářadí používejte jen s určenou baterií. Použití jakéhokoliv jiného typu baterií může zvýšit riziko zranění a požáru.
c) Není-li baterie používána, neukládejte ji do blízkosti jiných kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohli zkratovat kontakty. Zkratování kontaktů baterie může vést k popáleninám nebo vzniku požáru.
d) Při nesprávném používaní může z baterie vystříknout elektrolyt, vyhýbejte se styku s ním, má žíravé účinky. Dojde-li ke styku kapaliny s pokožkou, opláchněte zasažené místo vodou. Dostane-li se kapalina do očí, použijte čistou vodu k vypláchnutí a ihned vyhledejte lékařskou pomoc. Kapalina uniknutá z baterie může způsobit podráždění a poleptání.
e) Akumulátor nebo nářadí, které je poškozeno nebo je upravené, nepoužívejte. Poškozené nebo upravené akumulátory mohou mít nepředvídatelné chování s následkem požáru, exploze nebo s nebezpečím úrazu.
f) Akumulátor nebo nářadí nevhazujte do ohně nebo je nevystavujte nadměrným teplotám. Při vhození do ohně nebo vystavení teplotě nad 130 °C může dojít k explozi.
g) Dodržujte veškeré pokyny pro nabíjení a akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specifikovaný v tomto návodu.

Nesprávné nabíjení, nebo nabíjení při teplotách mimo specifikovaný rozsah může poškodit akumulátor a zvýšit riziko vzniku požáru.

1. SERVIS

a) Servisní práce na nářadí nechte provést kvalifikovanými pracovníky za použití originálních náhradních dílů. Výsledkem bude trvalá bezpečnost při práci s elektrickým nářadím.
b) Poškozené akumulátory nikdy neopravujte. Servis akumulátorů by měl být prováděn pouze výrobcem nebo autorizovaným servisním zástupcem.

1) BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ŘETĚZOVÉ PILY

a) Při běžící řetězové pile mějte všechny části těla daleko od řetězu pily. Před nastartováním pily se přesvědčte, že se řetěz pily ničeho nedotýká. Při práci s řetězovou pilou může moment nepozornosti vést k tomu, že oblečení nebo části těla mohou být řetězem pily zachyceny.
b) Držte řetězovou pilu pevně svou pravou rukou na zadním držadle a svou levou rukou na předním držadle. Držení řetězové pily v jiném pracovním postoji zvyšuje riziko poranění a nesmí být aplikováno.
c) Držte elektronářadí pouze na izolovaných plochách rukojetí, poněvadž řetěz pily může přijít do kontaktu se skrytým elektrickým vedením. Kontakt řetězu pily s elektrickým vedením pod napětím může přivést napětí na kovové díly stroje a vést k zásahu elektrickým proudem.
d) Noste ochranné brýle a chrániče sluchu. Doporučuje se další ochranné vybavení pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí poranění odletujícími třískami a náhodným kontaktem s řetězem pily.
e) Retězovou pilu nepoužívejte, pokud jste na stromě, žebříku, na vrcholu střechy nebo pokud nemáte žádnou stabilní podporu. Při provozu řetězové pily na stromě existuje nebezpečí zranění.
f) Dbejte vždy na pevný postoj a řetězovou pilu používejte pouze tehdy, když stojíte na zpevněném, bezpečném a rovném podkladu. Kluzký nebo nestabilní podklad může vést při použití žebříku ke ztrátě rovnováhy a kontroly nad řetězovou pilou.
g) Při řezání větve pod přepětím počítejte s tím, že tato zapruží zpět. Když se napětí ve vláknech dřeva uvolní, může napjatá větev zasáhnou obsluhující osobu a/ nebo vymknout řetězovou pilu kontrole.
h) Bud'te obzvlášť opatrní při řezání podrostu a mladých stromů. Mladý materiál se může do řetězové pily zaplést a udeřit Vás nebo Vás vyvést z rovnováhy.
i) Řetězovou pilu noste za přední držadlo s Řetězem ve stavu klidu a vodící lištou směřující dozadu. Při přepravě nebo uskladnění Řetězové pily vždy natáhněte ochranný kryt. Pečlivé zacházení s Řetězovou pilou snižuje pravděpodobnost náhodného kontaktu s běžícím Řetězem pily..
j) Řid'te se pokyny pro mazání, napínání řetězu a výměnu příslušenství. Nesprávně napnutý nebo namazaný řetěz se může bud' roztrhnout nebo zvýšit

riziko zpětného rázu.

k) Řežte pouze dřevo. Řetězovou pilu používejte pouze k pracem, ke kterým je určená - příklad: nepoužívejte Řetězovou pilu k Řezání plastu, zdiva nebo stavebních materiálů, jež nejsou ze dřeva. Použití Řetězové pily k jiným účelům než je určena může vést k nebezpečným situacím.
I) Nepokoušejte se pokáct strom, dokud plně neporozumíte možným rizikům a nezabráníte jejich vzniku. Při kácení stromu může dojít k závažnému poranění obsluhy či přihlížejících.
m) Dodržujte veškeré pokyny, když uvolňujete zablokovaný materiál, ukládáte nebo na řetězové pile provádíte servis. Ujistěte se, že spínač je vypnutý a akumulátor je vyjmutý. Neočekávané spuštění řetězové pily, když uvolujete zablokovaný materiál nebo na ni provádíte servisní údržbu, může vyústit ve vážné zranění osob.
n) Doporučujeme, aby si uživatel, který řetězovou pilu používá poprvé, jako nezbytné minimum procvičil řezání klád na koze nebo kolébce.
o) Doporučujeme, abyste si nechali provádět broušení a údržbu řetězové pily autorizovanými servisními centry.

Zpětný ráz může nastat, když se špička vodící lišty dotkne předmětu nebo když se dřevo ohne a řetěz pily se v řezu sevře.

Dotek špičkou lišty může v některých případech vést k nečekané, dozadu směrované reakci, při níž je vodící lišta vyražena nahoru a ve směru obsluhující osoby.

Zaseknutí pilového řetězu na horní hraně vodící lišty může lištu zprudka odrazit zpět ve směru obsluhy.

Každá tato reakce může vést k tomu, že ztratíte kontrolu nad pilou a možná se těžce poraníte. Nespoléhejte se výhradně na bezpečnostní vybavení zabudované v řetězové pile. Jako uživatel řetězové pily byste měl udělat rozličná opatření, abyste pracoval bez úrazu a zranění.

Zpětný ráz je důsledek špatného nebo nesprávného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními jak je následně popsáno:

a) Držte pilu pevně oběma rukama, přičemž palce a prsty objímají držadla řetězové pily. Uved'te Vaše tělo a paže do polohy, při které můžete čelit silám zpětného rázu. Jsou-li učiněna vhodná opatření, může obsluhující osoba ovládnout síly zpětného rázu. Nikdy řetězovou pilu neupust'e.
b) Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se zabrání neúmyslnému kontaktu se špičkou lišty a je umožněna lepší kontrola řetězové pily v neočekávaných situacích.
c) Používejte vždy výrobcem předepsané náhradní lišty a pilové řetězy. Nesprávné náhradní lišty a pilové řetězy mohou vést k roztržení řetězu nebo ke zpětnému rázu.
d) Držte se pokynů výrobce pro broušení a údržbu pilového řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

DODATEČNÁ RIZIKA

I při předepsaném použití přístroje vždy existuje dodatečné riziko, kterému nelze zabránit. Podle druhu a konstrukce spotřebiče se mohou vyskytnout následující možná nebezpečí:

• Kontakt s obnaženým ozubením řetězu pily (rizika během řezání)
• Přístup k rotujícímu řetězu pily (rizika během řezání)
• Nepředvídatelný, náhlý pohyb vodicí lišty (rizika během řezání)
• Odmrštění částeček od řetězu pily (rizika během řezání / nebezpečí zasažení)
• Odmrštění částí obrobku
• Potřísnění pokožky olejem
• Ztráta sluchu, pokud není během práce používána požadovaná ochrana sluchu

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WorxNITRO. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením.
m) Nepoužívejte žádnou baterii, která není určena

pro použití s tímto zařízením.

n) Ukládejte baterie mimo dosah dětí.
o) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
p) Není-li zařízení používáno, vyjměte z něj baterii.
q) Provádějte řádnou likvidaci baterie.
r) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu.
s) Nevyjímejte baterii z originálního obalu dříve, než bude použita.
t) Dodržujte polaritu vložených baterií plus (+) a mínus (-) a zajistěte používání baterií správným způsobem.

Pokyny týkající se správné techniky pro běžné kácení, odvětvování a příčné řezy

1. Kácení stromů

Řeže-li a kácí dvě či více osob současně, pak by měla vzdálenost mezi kácejícími a řezajícími osobami činit minimálně dvojnásobek výšky kácených stromů. Při kácení stromů dbejte na to, aby jiné osoby nebyly vystaveny žádnému nebezpečí, nebyla zasažena žádná elektrická rozvodná vedení a nebyly způsobeny žádné věcné škody. Pokud by se strom dostal do kontaktu s elektrickým rozvodným vedením, je třeba ihned uvědomit dodavatele elektrické energie.

Při řezacích pracích na svahu by se měla obsluha řetězové pily zdržovat v terénu nad káceným stromem, protože se strom bude po skácení pravděpodobně kutálet nebo klouzat z kopce dolů.

Před kácením by se měla naplánovat a bude-li třeba i uvolnit úniková cesta. Tato úniková cesta by se měla rozšiřovat směrem vzad v diagonálním směru od očekávaného směru pádu stromu, jak je znázorněno na obrázku 1.

Před kácením je třeba vzít v úvahu přirozený sklon stromu, polohu větších větví a směr větru, aby bylo možné posoudit směr pádu stromu.

Nečistoty, kameny, uvolněnou kůru, hřebíky, skoby a drát je třeba ze stromu odstranit.

2. Umístění zářezu:

Zářez proved'te do 1/3 průměru kmene, kolmo ke směru pádu, jak je znázorněno na obrázku 1. Nejprve proved'te spodní vodorovný zářez (W). Tím se zabrání sevření řetězu pily nebo vodící lišty při nasazení druhého zářezu (X).

3. Umístění hlavního řezu

Hlavní řez z protilehlé strany proved'te nejméně o 50 mm výše, než je vodorovný zářez (Y), jak je znázorněno na obrázku 1. Hlavní řez proved'te rovnoběžně s vodorovným zářezem. Hlavní řez zařízněte pouze tak hluboko, aby ještě zůstal stát můstek (pádová lat), jež bude působit jako kloub. Můstek zabraňuje tomu, aby se strom otočil a spadl do špatného směru. Můstek neprořízněte.

Při přiblížení hlavního řezu k můstku by měl strom začít padat. Pokud se ukáže, že strom možná nespadne do požadovaného směru nebo se naklání zpátky a svírá řetěz pily, hlavní řez přerušte a pro otevření řezu a skolení stromu do požadované linie pádu použijte klíny ze dřeva, umělé hmoty nebo hliníku (Z) (③).

Když strom začíná padat, odstraňte řetězovou pilu z řezu, vypněte ji a odložte a nebezpečnou oblast opustře plánovanou únikovou cestou (2). Dejte pozor na padající

větve a neklopýtněte. (Viz Obr. 1)

Pod odvětvením se rozumí oddělení větví od pokáceného stromu. Při odvětvování nechte větší, dolů směřující větve, které strom podepírají, prozatím stát. Drobné větve odstraňte jedním řezem, jak je znázorněno na obrázku 2. Větve, jež jsou pod pnutím, by se měly řezat odspoda nahoru, aby se zabránilo sevření pilového řetězu.

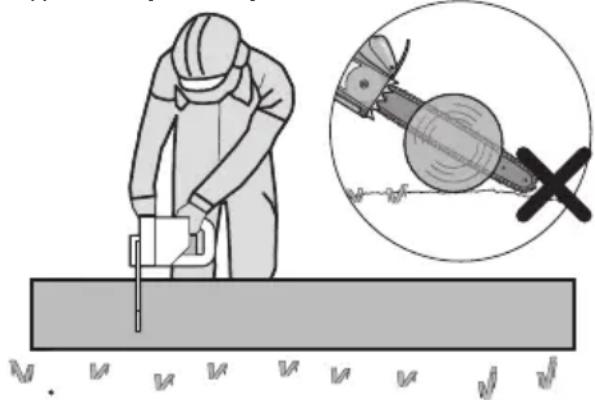

5. Zkracování kmene stromu

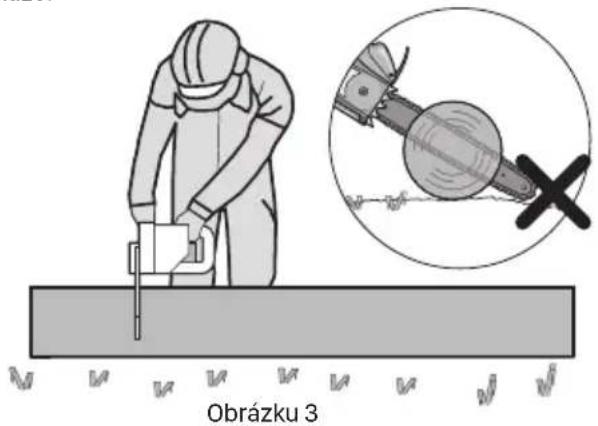

Pod tím se rozumí dělení pokácených stromů na odřezky. Dbejte na svůj bezpečný postoj a rovnoměrné rozdělení hmotnosti Vašeho těla na obě nohy. Je-li to možné, měl by být kmen podložen a podepřen větvemi, hranoly nebo klíny. Uposlechněte jednoduchých pokynů pro lehké řezání.

Pokud je kmen podepřen po celé své délce, jak je znázorněno na obrázku 3, ved'te řez z horní strany (horní strana tesařské kozy), vyvarujte se kontaktu čepele pily se zemí, protože by se tím výrazně snížila ostrost řetězu.

Podku je kmen podepřen na jedné straně, jak je znázorněno na obrázku 4, proved'te řez do 1/3 průměru ze spodní strany (spodní strana tesařské kozy) (1). Poté řez dokončete z vrchní strany (2).

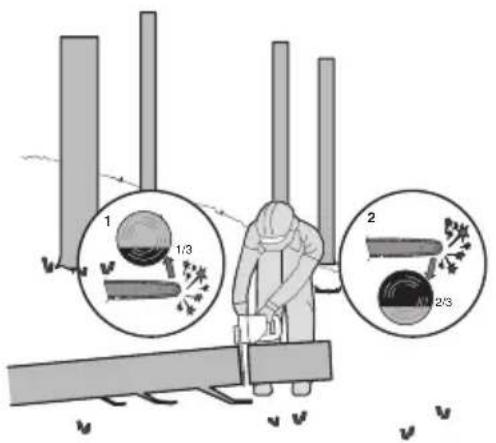

1 1/3 2 2/3

Obrázku 4

Pokud je kmen podepřen po obou stranách, jak je znázorněno na obrázku 5, proved'te řez do 1/3 průměru z horní strany (horní strana tesařské kozy) (1). Poté řez dokončete ze spodní strany, 2/3 průměru tak, aby se řezy potkaly (2).

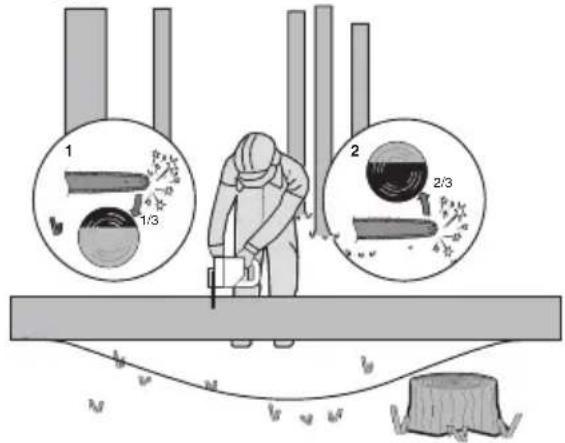

1 1/3 2 2/3

Obrázku 5

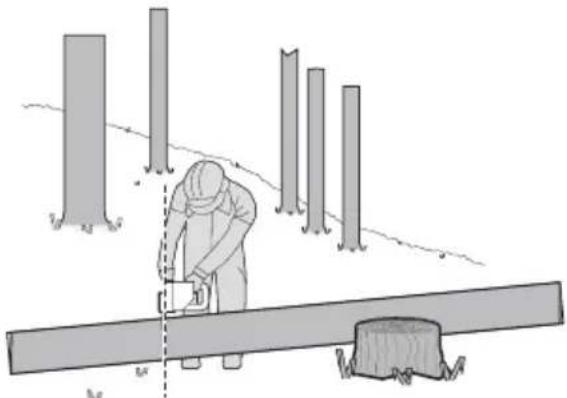

Při řezání ve svahu vždy stůjte z horní strany kmene, jak je znázorněno na obrázku 6. Abyste si v momentu „prořiznutí“ zachovali plnou kontrolu, snižte přítlak proti konci řezu, aniž byste uvolnili pevné uchopení na rukojetích řetězové pily. Dbejte na to, aby se pilový řetěz nedotkl země. Po dokončení řezu vyčkejte stavu klidu řetězu pily než řetězovou pilu odstraníte. Než přejdete od stromu ke stromu, motor řetězové pily vždy vypněte.

	V zájmu omezení nebezpečí zranění si musí uživatel přečíst návod k obsluze.
	Varování
	Používejte ochranu sluchu
	Používejte ochranu zraku
	Používejte masku proti prachu
	Při řezání pilu držte vždy oběma rukama.
	Dávejte pozor na zpětný náraz řetězové pily a vyhněte se kontaktu se špičkou tyče
	Nevystavujte toto zařízení vlhkosti
	Používejte ochrannou přilbu
	Používejte ochranné rukavice
	Používejte ochrannou obuv
	Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
	Akumulátor Li-lon. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.
	Nevystavujte ohni
	Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.
	Odemkněte
	Zámek

SEZNAM SOUČÁSTEK

1. ZADNÍ DRŽADLO

2. SPÍNAČ/SPOUŠT

3. KONTROLKA NAPÁJENÍ

4. PŘEDNÍ DRŽADLO

5. PÁKA BRZDY ŘETĚZU (OCHRANA RUKY)

6. ŘETĚZ

7.LIŠTA

8. KNOFLÍK NAPÍNÁNÍ ŘETĚZU

9. KRYT

10. KRYT ZADNÍ RUKOJETI

11. AKUMULÁTOR *

12. UVOLŇOVACÍ TLAČÍTKO BATERIE *

13. BLOKOVÁNÍ ZAPNUTÍ

14. MĚRKA OLEJE

15. UZÁVĚR OLEJOVÉ NÁDRŽKY

16. HROTOVÝ DORAZ

17. KRYT LIŠTY A ŘETĚZU PRO ULOŽENÍ/PŘEPRAVU*(POUZDRO)

18. ŘETĚZOVÉ KOLO

19. UPÍNACÍ SVORKA LIŠTY

20. UPEVŇOVACÍ ŠROUB TYČE

21. VODÍCÍ MŮSTEK LIŠTY

22. OLEJOVÁ TRYSKA

23. SYMBOL SMĚRU BĚHU A ŘEZU

24. NAPÍNACÍ VAČKA ŘETĚZU (VIZ OBR. A2)

* Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

TECHNICKÉ ÚDAJE
Typ WG385E WG385E.9 (3 - Označení strojního zařízení, zástupce řetězové pily a tyčové pily)

	WG385E WG385E.9
Napěti 40V	--- MAX (2x20V Max.)**
Délka lišty 40cm
Rychlost řetězu 18 m/s
Kapacita zásobníku oleje	160 ml
Rozteč řetězu	0.95cm
Počet článků řetězu	56
Velikost řetězu	1.1 mm
Náhradní řetěz	ES: 3/8LP.043 56E 90X/ Oregon: 90PX056
Náhradní tyč	ES: ES164SDEA041 / Oregon: 164MLEA041
Kapacita baterie	4.0 Ah(WA3014)	/
Typ baterie	Li-Ion	/
Model nabíječky WA3883	/
Parametry nabíječky	Vstup: 100-240V~50-60HzVýstup 1: 20V --- 2.0A ***Výstup: 2: 20V --- 2.0A ***	/
Doba nabíjení(Přibl.) Akumulátor: 4.0 Ah (1pc)4.0 Ah (2pcs)	1 hr2 hrs	/
Hmotnost	5.6kg	4.2 kg

**Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20 voltů. Jmenovité napětí je 18 voltů.

*** Nabíjecí výstup 1 a výstup 2 označuje u nabíječky dva porty se stejným napětím a proudem.

PŘÍSLUŠENSTVÍ

	WG385E WG385E.9
Řetěz(WA4123) 11
Lišta(WA4393) 11
Kryt pro přepravu	1	1
Nabíječka (WA3883)	1	/
Akumulátor (WA3014)	2	/

Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.

ÚDAJE O HLUKU

Naměřená hladina akustického tlaku L

$$ _ {n A} = 8 5. 9 \mathrm{dB(A)} $$

Naměřený akustický výkon L

$$ K _ {D A} = 3. 0 \mathrm{dB(A)} $$

$$ _ {w ^ {A}} = 1 0 1. 2 \mathrm{dB(A)} $$

$$ { } ^ { W A } K _ { P A } = 3 . 0 \mathrm{~dB(A)} $$

Používejte ochranu sluchu.

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN62841:

Hodnota vibračních emisí a_h=4.8 m/s^2

$$ \text { Kolísání K } = 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Deklarovaná celková hodnota vibrací a deklarovaná úroveň vytvářeného hluku byly měřeny v souladu se standardními zkušebními postupy a lze je použít při srovnání jednotlivých nářadí mezi sebou.

Deklarovaná celková hodnota vibrací a deklarovaná úroveň vytvářeného hluku mohou být take použity k předběžnému stanovení doby práce s nářadím.

VAROVÁNÍ: Vibrace a hlučnost při aktuálním použití elektrického nářadí se od deklarovaných

hodnot mohou lišit v závislosti na způsobu, jakým je nářadí použito, zejména pak na typu zpracovávaného obrobku podle následujících příkladů a na dalších způsobech, jakými je nářadí používáno:

Jak je nářadí používáno a jaké materiály budou řezány nebo vrtány.

Nářadí musí být v dobrém stavu a musí být prováděna jeho řádná údržba.

S nářadím musí být používáno správné příslušenství, a toto příslušenství musí být ostré a v dobrém stavu.

Pevnost uchopení rukojetí a zda je použito jakékoliv příslušenství snižující úroveň vibrací a hluku.

Toto nářadí může být použito pouze pro určené účely a

podle těchto pokynů.

Není-li toto nářadí používáno odpovídajícím způsobem, může způsobit syndrom nemoci způsobené působením vibrací na ruce a paže obsluhy.

VAROVÁNÍ: Chcete-li být přesní, odhad doby působení vibrací v aktuálních podmínkách při

použití tohoto nářadí by měl brát v úvahu také všechny části pracovního cyklu, jako jsou doby, kdy je nářadí vypnuto a kdy je v chodu ve volnoběžných otáčkách, ale ve skutečnosti neprovádí žádnou práci. Doba působení vibrací tak může být během celkové pracovní doby značně zkrácena.

Pomáhá minimalizovat riziko působení vibrací a hluku. VŽDY používejte ostré sekáče, vrtáky a nože.

Provádějte údržbu tohoto nářadí podle těchto pokynů a zajistěte jeho řádné mazání (je-li to vhodné).

Pokud bude nářadí používáno pravidelně, pak investujte do příslušenství snižujícího úroveň vibrací a hluku.

Vypracujte si svůj plán práce, abyste působení vysokých vibrací tohoto nářadí rozdělily do několika dnů.

PŘEDMĚT POUŽITÍ

Tento stroj je určen k porážení stromů a dále křezání kmenů, větví, dřevěných trámů, prken apod. a lze jej použít k provádění podélných a příčných řezů vůči směru vláken dřeva. Tento stroj není vhodný křezání minerálních materiálů.

SESTAVENÍ

VÝSTRAHA! Neinstalujte akumulátor před kompletním sestavením.

Při manipulaci s pilovým řetězem noste vždy ochranné rukavice.

MONTÁŽ LIŠTY A PILOVÉHO ŘETĚZU

1. Všechny díly opatrně vybalte. Sejměte kryt řetězu otáčením knoflíku napínání řetězu proti směru hodinových ručiček. (Viz Obr. A1)

2. Položte řetězovou pilu na pevnou a rovnou plochu.

3. Používejte pouze originální řetězy WorxNITRO, nebo řetězy doporučené pro vodicí lišty.

4. Vložte pilový řetěz do oběhové drážky lišty. Porovnáním s vyznačenou ikonou řetězu na vodicí liště, nebo podle symbolu směru chodu řetězu vyznačeného na těle pily se ujistěte, zda je řetěz natažen ve správném směru otáčení. Zajistěte, aby napínací vačka řetězu ukazovala směrem ven. (Viz Obr. A2)

5. Installeer de ketting op het aandrijfkettingwiel, draai de stangbouten en de twee stangpositioneringsstukken op het stangkussen vast in de sleuf van de geleidestangopening. (Viz Obr. B1, B2)

6. Zkontrolujte, jsou-li všechny díly správně umístěny. Ujistěte se, zda jsou hnací články řetězu rádně usazeny na hnacím ozubeném kole (Viz Obr. C1), zabraňte zatuhnutí článků řetězu zobrazenému na obr. C2. Dojde-li k zatuhnutí článků řetězu, zvedněte řetěz na vodicí liště a proved'te uvolnění článků řetězu.

POZNÁMKA: Řetěz se musí otáčet volně a nesmí na něm být žádné zatuhnuté články.

1. Nasad'te kryt řetězu a utáhněte kryt řetězu otáčením napínáku řetězu ve směru pohybu hodinových ručiček tak, aby byl řetěz napnutý. (Viz Obr. D)

2. Řetěz se v průběhuřezání natahuje a ztrácí správné napnutí. Pokud se Řetěz uvolní, zcela odšroubujte knoflík napínání Řetězu, nebo jej otočte třemi plnými otáčkami proti směru chodu hodinových ručiček a poté Řetěz opět správně napněte dotažením knoflíku napínání Řetězu postupem podle výše uvedených kroků 6-7.

VAROVÁNÍ: Pilový řetěz ještě není napnut. Napínání pilového řetězu se provádí jak je popsáno v odstavci „Napnutí pilového řetězu“. Nyní je nutné provést kontrolu řetězu, zda je správně napnut.

NAPNUTÍ PILOVÉHO ŘETĚZU (viz obr. E1, E2)

POZNÁMKA: Nové řetězy pily se budou roztahovat. Při prvním použití provádějte často kontrolu napnutí řetězu pily a dojde-li k uvolnění řetězu na vodicí liště, proved'te jeho napnutí.

VAROVÁNÍ:

• Před napínáním řetězu vždy nejdříve vyjměte z pily baterii.
• Řezací čepele řetězu jsou ostré. Při manipulaci s řetězem používejte ochranné rukavice.

• Vždy udržujte správné napnutí řetězu. Uvolněný řetěz zvyšuje nebezpečí zpětného rázu. Uvolněný řetěz může vyskočit z vodící drážky lišty. Může dojít ke zranění obsluhy a poškození řetězu. Uvolněný řetěz způsobuje rychlé opotřebení řetězu, lišty a řetězového kola.

• Řetězovou pilu položte na rovnou plochu.

• Otáčejte upínací madlo/ knoflik napínání řetězu po směru hodin tak, aby bylo upínací madlo pevně zašroubováno. Správného dosažení řetězu bude dosaženo automaticky.

POZNÁMKA: Otáčením knoflíku napínání řetězu ve směru chodu hodinových ručiček bude napnutí řetězu automaticky zvýšeno. Přeskakující mechanika zabrání tomu, aby se napnutí řetězu uvolnilo.

1. Nakloňte pilu směrem dopředu (Viz Obr. E1) tak, aby špička vodicí lišty směrovala vzhůru. Tím se odstraní prověšení řetězu.
2. Knoflík napínání řetězu otáčením ve směru chodu hodinových ručiček zcela dotáhněte.
3. Ještě jednou zkontrolujte napnutí nastavené pomocí rukojeti s automatickým napnutím řetězu. Správné napnutí řetězu je dosaženo, pokud lze řetěz ve středové části zdvihnout z vodicí lišty přibližně do poloviny hloubky vodicího článku řetězu. Tento úkon by měl být proveden jednou rukou zdvižením řetězu zatíženého pouze vlastní hmotností pily. (Viz Obr. E2)

POZNÁMKA: Retěz je správně napnut, pokud jej lze zvednout z vodicí lišty, a vodicí článek retězu přitom zůstane uvnitř kolejnice vodicí lišty.

POZNÁMKA: Řetěz se v průběhuřezání natahuje a ztrácí správné napnutí. Pokud se Řetěz uvolní, zcela odšroubujte knoflík napínání Řetězu, nebo jej otočte třemi plnými otáčkami proti směru chodu hodinových ručiček a poté Řetěz opět správně napněte dotažením knoflíku napínání Řetězu postupem podle výše uvedených kroků 1-4.

MAZÁNÍ ŘETĚZU (Viz Obr. F)

DÜLEŽITÉ: Řetězová pila se nedodává naplněná olejem na Řetězové pily. Je důležité ji před použitím naplnit olejem. Použití Řetězové pily bez oleje na Řetězové pily nebo při stavu oleje pod značkou minima vede k poškození Řetězové pily. POZNÁMKA: Životnost a rezný výkon Řetězu závisí na optimálním mazání. Proto je během provozu pilový Řetěz automaticky mazán olejem na Řetězové pily. NAPLNĚNÍ OLEJOVÉ NÁDRŽKY:

VAROVÁNÍ: Před naplněním olejové nádrže vyjměte akumulátor.

1. Retězovou pilu odstavte na vhodnou podložku uzávěrem olejové nádržky nahoru.
2. Hadříkem očistěte prostor kolem uzávěru olejové nádržky a uzávěr odšroubujte.
3. Zcela naplňte nádržku olejem pro řetězové pily.
4. Zabraňte tomu, aby se do nádržky dostaly nečistoty a prach. Nasad'te na nádržku uzávěr a rukou jej řádně utáhněte ve směru pohybu hodinových ručiček.

DÜLEŽITÉ: pro umožnění výměny vzduchu mezi olejovou nádržkou a okolím jsou mezi sítkem a uzávěrem olejové nádržky čtyři malé vyrovnávací kanálky, jimiž může funkcí podmíněně vytékat v omezeném množství olej. Dbejte prosím na to, aby byla pila odložena vždy vodorovně. Je důležité používat mazadla pro tyče a řetězy (nejsou součástí dodávky), která jsou vyrobena tak, aby fungovala v široké teplotní škále bez nutnosti ředění. Tento oleje můžete získat na místě, kde jste zakoupili tuto pilu nebo v místním obchodě s těmito výrobky. Nepoužívejte špinavé, použité nebo jinak znečištěné oleje. Může dojít k poškození tyče či řetězu. Při použití nedovoleného oleje záruka zaniká. Nespolkněte. V případě požití ihned vyhledejte lékařskou pomoc. Uchovávejte mimo dosah dětí. Skladujte mimo dosah tepla nebo otevřeného ohně.

KONTROLA AUTOMATICKÉ MAZNICE

Správné fungování automatické maznice lze zkontrolovat spuštěním řetězové pily a nasměrováním špičky vodicí lišty směrem ke kousku kartonu nebo papíru umístěného na zemi. Pokud na kartonu olejová skvrna roste, maznice pracuje správně. Pokud se na kartonu olejová skvrna neobjeví, a to i přes to, že je olejová nádržka plná, obrat'te se na zákaznický servis WorxNITRO nebo na autorizovaného servisního zástupce WorxNITRO

UPOZORNĚNÍ: Řetězem se nedotýkejte země. Dodržujte bezpečnou vzdálenost 40 cm.

POUŽITÍ

1. PŘED POUŽITÍM VAŠEHO AKUMULÁTOROVÉHO NÁŘADÍ

VAROVÁNÍ! Tato nabíječka a akumulátor jsou speciálně zkonstruovány pro vzájemné používání – nezkoušejte používat jiná zařízení. Vždy zabraňte vniknutí kovových předmětů do nabíječky nebo kontaktu kovových předmětů s póly akumulátoru, což by mohlo způsobit elektrickou závadu i úraz.

POZNÁMKA: Akumulátor NENÍ NABITY a před používáním je nezbytné jej nabít.

Nabíječka se dodává s akumulátorem vloženým v nářadí. Nepoužívejte jiný typ nabíječky.

2. KONTROLA STAVU NABITÍ BATERIE (VIZ OBR. G)

Úroveň nabití akumulátoru lze zjistit stisknutím tlačítka umístěného vedle kontrolek nabití akumulátoru.

POZNÁMKA: Obr. G platí pouze pro akumulátor s indikátorem stavu nabití.

3. NABÍJENÍ AKUMULÁTORU (VIZ OBR. H)

Lithiová baterie je chráněna proti úplnému vybití. Když se baterie vybije, ochranný obvod vypne nářadí. Vřeteno se přestane otáčet.

V teplém prostředohne Komma nebo při intenzivní práci se akumulátor natolik zahřeje, že se nedá ihned nabíjet. Před začátkem nabíjení nechte baterii vychladnout.

POZNÁMKA: Oba akumulátory dobíjejte na plnou kapacitu vždy současně. Další informace naleznete v návodu pro model.

4. VYJMUTÍ NEBO NASAZENÍ AKUMULÁTORU (VIZ OBR. I)

Stisknutím tlačítka pro uvolnění akumulátorů vyjměte z nářadí 2 akumulátory. Po nabití vložte 2 akumulátory do příslušných konektorů. Stačí jednoduše stisknout a mírně přitlačit, až uslyšite cvaknutí. Pohledem zkontrolujte, zda je akumulátor plně dosazen.

POZNÁMKA:

• Při vyjímání baterii vždy pevně držte, abyste zabránili jejímu pádu a možnému zranění.
• Toto nářadí lze provozovat pouze se dvěma instalovanými akumulátory. Používejte vždy dva shodné typy akumulátorů a nabíjejte je současně.
• Pokud používáte dva akumulátory s různým výkonem, zařízení běží pouze s nižším společným výkonem obou akumulátorů

5. KONTROLKA NAPÁJENÍ(VIZ OBR. J) DŮLEŽITÉ:

Když svítí pouze jedna kontrolka, akumulátor je příliš vybitý, a to i přesto, že je nářadí stále schopno pracovat. Pokračování v provozu nářadí s takto vybitým akumulátorem může snížit životnost a výkon akumulátoru.

Pokud nesvítí žádná kontrolka, nejméně jeden akumulátor není plně nasazen, nebo je vadný. Zkontrolujte Prosím, zda jsou oba akumulátory usazena ve správné poloze.

STAVOVÉ LED AKUMULÁTORU

• Před spuštěním nebo po použití stiskněte tlačítko umístěné na přístroji vedle kontrolky napájení, abyste zkontrolovali kapacitu akumulátoru.
• Během provozu je kapacita akumulátoru automaticky zobrazena na indikátoru výkonu akumulátoru. Indikátor neustále snímá a zobrazuje stav akumulátoru následujícím způsobem.
• U zařízení se 2 akumulátory s různým výkonem indikuje kontrolka napájení stav spodního akumulátoru.

Indikátor stavu nabití akumulátoru	Stav akumulátoru
Svítí pět zelených kontrolek(☐)	Dva akumulátory jsou plně nabité.

Svítí dvě, tři nebo čtyří zelené kontrolky.	Dva akumulátory jsou ještě částečně nabité. Čím více zelených kontrolek svítí, tím je vyšší zbývající kapacita nabití.
Svítí pouze jedna zelená kontrolka ( ) [IMAGE]	Úroveň nabití nejméně jednoho akumulátoru je velmi nízká.Zkontrolujte akumulátor a dobijte jej.
Nesvítí žádná kontrolka.	Nejméně jeden akumulátor není plně nasazen, nebo je vadný .
Bliká pouze jedna kontrolka dvakrát za sebou.	Nejméně jeden akumulátor je téměř vybitý (viz indikátor stavu nabití akumulátoru). Před opětovným použitím, nebo před uskladněním nabijte současně oba akumulátory.
Bliká pouze jedna kontrolka třikrát za sebou.	Nejméně jeden akumulátor je příliš zahřátý. Před opětovným spuštěním zařízení počkejte, až vychladne.
Bliká pouze jedna kontrolka čtyřikrát za sebou.	Nářadí je přetíženo. Odstraňte nářadí z oblasti řezu a zkuste to znovu.

6. ZAPNUTÍ A VYPNUTÍ (Viz Obr. K)

POZOR: Před použitím akumulátorového nářadí zkontrolujte typ akumulátoru. Používejte pouze typ akumulátoru uvedený v části týkající se příslušenství

K uvedení zařízení do provozu stiskněte tlačítko blokování zapnutí, potom zcela stiskněte spínač a podržte jej v této poloze. Tlačítko blokování zapnutí lze nyní uvolnit. K vypnutí uvolněte spínač.

POZNÁMKA: Brzda řetězu musí být aktivována ještě před spuštěním pily

7. PÁKA BRZDY ŘETĚZU (VIZ OBR. L)

Brzda zpětného rázu je ochranný mechanizmus, který se aktivuje při nazpět odražené řetězové pile přes přední ochranu ruky. Pilový řetěz se okamžitě zastaví.

Čas od času proved'te test funkce. Deaktivaci brzdy řetězu provedete vytažením předního ochranného krytu ruky směrem k obsluze (poloha ①). Aktivaci brzdy řetězu provedete zasunutím předního ochranného krytu ruky směrem dopředu (poloha ②).

POZNÁMKA: Pokud se pilu nedaří spustit, přestože je správně sestavena a pracuje s plně nabitými akumulátory, měli byste zkontrolovat, zda je páka řetězové brzdy ve správné poloze (poloha ①).

8. ŘEZÁNÍ

DÜLEŽITÉ: je olejová nádržka naplněna? Ukazatel stavu oleje před prací a pravidelně během práce kontrolujte. (Viz Obr. M) Doplňte olej, když hladina oleje dosáhla spodní hrany v

prühledovém okénku. Náplň vystačí v závislosti na přestávkách a intenzitě práce na ca. 12 minut. Napnutí řetězu kontrolujte během řezání každých 10 minut.

1) Do řetězové pily vložte akumulátor.
2) Ujistěte se, zda řezaná část kmene neleží na zemi. Tím bude zabráněno kontaktu řetězu se zemí a vedení řezu skrze kmen Kontakt řetězu se zemí.
Pokud je v chodu, je nebezpečný a způsobí jeho otupení.

3) Pro bezpečný úchop pily vždy používejte obě ruce. Vždy používejte levou ruku k úchopu přední rukojeti (4) a pravou ruku k úchopu zadní rukojeti. Pilu držte pevně. Palec a prsty musí být okolo rukojeti pily ovinuty. (Viz Obr. N)
4) Ujistěte se, zda máte pevný postoj. Chodidla mějte rozkročena na šířku ramen. Rozdělte svou váhu rovnoměrně na obě nohy.
5) Až budete připravení k provedení řezu, pravým palcem zcela stiskněte odjišťovací tlačítko a stlačte spoušt' pily. Tím bude pila spuštěna. Pilu vypnete uvolněním stisku spouště. Před započetím řezu se ujistěte, zda pila běží v plných otáčkách.
6) Při započetí řezu pomalu položte otáčející se řetěz na řezané dřevo. Řezané dřevo by mělo být co nejblíže k tělu pily, jak je jen možné. Držte pilu pevně na místě, aby se zabránilo možnému odskakování nebo klouzání (boční posun) pily.
7) Pilu ved'te s mírným přítlakem a nevyvíjejte na ni nadměrnou sílu, nechejte pilu řezat vlastním tempem. Motor by se přetížil a mohlo by dojít k jeho spálení. Při volbě správných otáček bude práce provedena lépe a bezpečněji.
8) Pilu vyjměte ze zářezu při plných otáčkách. Pilu zastavte uvolněním spínače On/Off (zap./vyp.). Před položením pily na zem se ujistěte, zda se řetěz zcela zastavil.
9) Procvičte si řezání na kusu odpadových větví na bezpečném pracovním místě, dokud nedosáhnete pohodlí při práci, plynulého pohybu a stabilní řezné rychlosti.

Bezpečnostní zařízení zabraňující zpětnému rázu této pily

Tato pila je vybavena řetězem s nízkým zpětným rázem a také vodicí lištou s redukcí zpětného rázu. Obě tyto součásti redukují možný zpětný ráz. Avšak zpětný ráz u této pily nastat může.

Následující kroky omezí nebezpečí zpětného rázu.

• Při řezání přidržujte pilu oběma rukama. Udržujte pevný úchop. Palce a prsty musí obtáčet držadla pily.
• Ponechte veškeré bezpečnostní prvky na pile. Zajistěte, aby fungovaly správně.
• Nepřetěžujte se, ani neřežte nad výškou ramen.
  • Vždy pracujte v rovnovážné a stabilní poloze.
• Udržujte postoj mírně z levé strany pily. Tím vaše tělo nebude v přímé linii s řetězem pily.
• Zabraňte, aby se během otáčení řetězu špička vodící lišty čehokoli dotkla.
• Nikdy se nepokoušejte řezat dva kmeny současně. Vždy řežte pouze jediný kmen.
• Nezařezávejte špičku vodící lišty ani se nepokoušejte o svislý řez (řezání do dřeva špičkou vodící lišty).
• Dávejte pozor na pohyb dřeva nebo jiné síly, které by mohly sevřít řetěz.
• Při pokračování v předchozím řezu používejte maximální opatrnost.
• Používejte pouze řetěz a vodicí lištu s nízkým zpětným rázem dodané s touto řetězovou pilou.
• Nikdy nepoužívejte tupý nebo volný řetěz. Udržujte řetěz ostrý a správně napnutý.

Jak pilu používat bezpečně

1. Pilu používejte pouze pokud máte pevný postoj.

2. Pilu držte po pravé straně vašeho těla (Viz Obr. O).

3. Před kontaktem se dřevem musí řetěz dosáhnout plných otáček.
4. Před zahájením řezu použijte hrotový doraz pro zajištění polohy pily v dřevěném materiálu.
5. Pří řezání používejte hrotový doraz jako pákový bod. (Viz Obr. P)
6. Neprovozujte řetězovou pilu s plně rozevřenýma rukama, se snahou řezat těžce dosažitelná místa, nebo při řezání stát na žebříku (Viz Obr. Q).

Nikdy nepoužívejte tuto pilu ve výšce přesahující vaše ramena.

ŘEZÁNÍ DŘEVA POD PNUTÍM (VIZ OBR. R)

VAROVÁNÍ: Pří řezání dřeva, větví nebo stromů, které je pod pnutím, vzniká zvýšené nebezpečí poranění. Zde je vyžadována

extrémní pozornost. Dávejte pozor na zpětné odpružení dřeva. Když je pnutí dřeva uvolněno, větev se může vymrštit zpět a udeřit tak obsluhu pily a tím jí způsobit vážné zranění nebo i smrt.

Leží-li dřevo na obou stranách, nejprve řežte shora (Y) do třetiny průměru kmene a potom zespodu (Z) na tomtéž místě kmen přeřízněte (horní strana tesařské kozy), vyvarujte se třísek a sevření pily. Zabraňte přitom kontaktu pilového řetězu se zemí. Leží-li dřevo jen na jedné straně, nejprve řežte zespodu (Y) nahoru do třetiny průměru kmene (spodní strana tesařské kozy) a potom shora (Z) na tomtéž místě kmen přeřízněte, vyvarujte se třísek a sevření pily.

ÚDRŽBA PILY

Dodržujte pokyny pro údržbu uvedené v tomto návodu. Správné čištění a údržba řetězu pily a vodicí lišty, a také celé pily, mohou snížit šance na vznik zpětného rázu. Po každém použití pily proved'te její kontrolu a údržbu. Tímto způsobem prodloužíte provozní životnost vaší pily.

POZNÁMKA: Dokonce i při použití pily se správně nabroušeným řetězem se může po každém nabroušení zvýšit riziko zpětného rázu.

ÚDRŽBA A SKLADOVÁNÍ ŘETĚZOVÉ PILY

1. V následujících případech vyjměte z pily baterii:

• Není-li pila používána
• Před přesunem z jednoho místa na druhé
• Před prováděním údržby.
• Před výměnou příslušenství nebo doplňků, jako jsou řetěz pily a vodicí lišta.

2. Před každým a po každém použití zkontrolujte na pile. Pečlivě zkontrolujte pilu, zda nedošlo k poškození ochranného krytu nebo jiného dílu.

Zkontrolujte, zda nedošlo k jakémukoliv poškození, které by mohlo ovlivnit bezpečnost obsluhy nebo provozu pily. Zkontrolujte, zda nedošlo k vychýlení nebo rozpojení pohyblivých části. Zkontrolujte, zda nedošlo ke zlomení nebo poškození některých dílů. Nepoužívejte řetězovou pilu, pokud má poškození vliv na bezpečnost nebo provoz. Poškození nechejte

opravit v autorizovaném servisním středisku. Místa autorizovaných servisních středisek naleznete na internetové stránce www.worx.com.

3. Provádějte pečlivou údržbu řetězové pily.

• Nikdy pilu nevystavujte dešti nebo přímému působení vlhkosti.
• Dbejte na to, aby byl řetěz pily stále ostrý, čistý a namazaný, čímž bude zaručen lepší a bezpečnější provoz.
• Při broušení řetězu pily dodržujte kroky popsané v tomto návodu.
• Rukojeti udržujte suché, čisté, nezanesené olejem a mazivy.
• Dbejte na to, aby byly všechny šrouby a matice řádně utaženy.

4. Při provádění servisu vždy používejte pouze originální náhradní díly.

5. Pokud pilu nepoužíváte, vždy ji uskladněte.

• Na vysokém nebo uzamykatelném místě, mimo dosah dětí.
• Na suchém místě.
• S nasazenou lištou a krytem pily.

Údržba vodicí lišty

Pro maximální životnost vodicí lišty je doporučena následující údržba.

Nosné kolejnice vodicí lišty, které nesou řetěz, by měly být očištěny před uložením pily, nebo pokud jsou řetěz či vodicí lišta zaneseny nečistotami.

Kolejnice by měly být očištěny po každém sejmutí řetězu.

Čištění nosných kolejnic vodicí lišty:

1. Odstraňte kryt řetězu a poté vodicí lištu a řetěz. (viz kapitola SESTAVENÍ)
2. Z kolejnic vodicí lišty odstraňte nečistoty pomocí drátěného kartáče, šroubováku či podobného vhodného nářadí.
3. Ujistěte se, zda jste pečlivě očistili místa s nánosy maziva.

Situace, které vyžadují údržbu řetězu a vodicí lišty:

• Rezy na jedné straně, nebo pod úhlem.
  • Pila byla při řezu tlačena silou.
• Nedostatečný přívod oleje do lišty a řetězu.
  Zkontrolujte stav vodící lišty po každém naostřením řetězu.
  Opotřebovaná lišta způsobí poškození řetězu a řezání tak bude obtížné.
  Po každém použití pilu odpojte od napájecího zdroje, z vodicí lišty a z otvoru řetězového kola odstraňte veškeré nánosy pilin.
  Pokud není horní strana vodicí lišty rovná, srovnejte strany a pravé úhly pomocí plochého pilníku.

Pilník Hrany kolej- jnice a Pravoúhlé kluzné destičky

Opotřebovaná drážka Správný tvar drážky

Vyměňte vodicí lištu, pokud je drážka opotřebovaná, vodicí lišta je ohnutá nebo prasklá, nebo pokud se vyskytne nadměrné zahřivání nebo třepení kolejnic. Pokud je nutná výměna, používejte pouze vodicí lišty specifikované pro vaši pilu v seznamu náhradních dílů nebo na štítku vaší řetězové pily.

Výměna/otočení pilového řetězu a lišty

Proved'te výměnu řetězu pily, jsou-li zuby řetězu příliš opotřebovány nebo dojde-li k prasknutí řetězu. Používejte pouze řemen, který je uveden v tomto návodu. Před broušením řetězu zkontrolujte vodicí lištu. Opotřebovaná nebo poškozená vodicí lišta je velmi nebezpečná. Opotřebovaná nebo poškozená vodicí lišta způsobí poškození řetězu pily a rezání bude mnohem náročnější.

Potom namontujte napínací vačku na novou lištu utažením šroubu po směru hodin. Výstupek vačky (a) se musí nacházet v otvoru lišty. (Viz Obr. S)

OSTŘENÍ PILOVÉHO ŘETĚZU

VAROVÁNÍ: Před prováděním servisu vyjměte z pily baterii. Při kontaktu vašeho těla s pohybujícím se řetězem nebo při úrazu elektrickým proudem může dojít k vážnému, dokonce i smrtelnému zranění.

Řezací čepele řetězu jsou ostré. Při manipulaci s řetězem používejte ochranné rukavice.

Dbejte na to, aby byl řetěz pily stále ostrý. Vaše pila bude řezat rychleji a bezpečněji. Tupý řetěz pily bude způsobovat zbytečně velké opotřebování hnacího řetězového kola, vodicí lišty, řetězu pily a motoru. Musíte-li řetěz pily tlačit do dřeva silou a vzniká-li při řezání pouze prach s několika velkými třískami, řetěz pily je tupý.

ŘETĚZOVÉ KOLO MAŽTE

VAROVÁNÍ: Při provádění údržby nebo servisu tohoto nářadí používejte silné ochranné rukavice.

Před prováděním servisu nebo údržby této pily vždy vyjměte akumulátor.

POZNÁMKA: Při mazání rozety není nutné demontovat řetěz nebo lištu

1. Očistěte lištu a rozetu.
2. Zasuňte špičku mazací pistole do mazacího otvoru a vtlacujte mazivo do otvoru, až se objeví na vnějším okraji špičky s rozetou. (Viz Obr. T)
3. Chcete-li otočit řetězovým kolem, uvolněte zarážku řetězu a rukou řetěz povytáhněte tak, aby nenamazaná strana řetězového kola byla v rovině s mazným otvorem. Postup mazání opakujte.

PRO AKUMULÁTOROVÁ NÁŘADÍ

Rozsah okolních teplot pro použití a skladování nářadí a akumulátoru je 0°C-45°C.

Doporučený rozsah okolní teploty pro nabíjecí systém v průběhu nabíjení je 0°C- 40°C.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech

recyklace se informujte na místních úřadech nebo u prodejce.

ODSTRAŇOVÁNÍ PROBLÉMŮ

Pokud Vaše elektronářadí nefunguje bezvadně, následující tabulka Vám ukáže příznaky závad, možné příčiny a též opatření k nápravě. Nemůžete-li tím problém identifikovat a odstranit, obrat'te se na Váš servis.

POZOR: před hledáním závady elektronářadí vypněte a odejměte akumulátor.

Příznak Možné příčiny Možné řešení
Řetězová pila nefunguje	Nízká úroveň nabití akumulátoru.Brzda řetězu není ve správné poloze.	Nabijte oba akumulátory.Zkontrolujte pohledem,zda je brzda řetězu v poloze1. Podrobné informace naleznete v části BRZDA ŘETĚZU.
Řetězová pila pracuje nepravidelně	PřehřátíPřiliš vysoký přítlak při řezání.Uvolněný spoj.Kontakt Interní vadný el.Kontakt Vadný spínač.	Pilu položte na chladné,větrané místo,aby mohla vychladnout.Během řezání na pilu přiliš netlačte.Vyhledejte odborný servis.Vyhledejte odborný servis.Vyhledejte odborný servis.
Pilový řetěz suchý	V olejové nádržce není žádný olej Odvzdušnění v uzávěru olejové nádržky ucpáno Výtokový kanál oleje ucpán	Doplňte olejOčistěte uzávěr olejové nádržky Uvolněte výtokový kanál
Brzda zpětného rázu/ doběhová brzda	Řetěz se nezabrzdí Vyhledejte odborný servis
Řetěz/vodící lišta horká	V olejové nádržce není žádný olej.Odvzdušnění v uzávěru olejové nádržky ucpáno.Výtokový kanál oleje ucpán.Příliš vysoké napnutí řetězu.Tupý řetěz.	Doplňte olej.Očistěte uzávěr olejové nádržky.Uvolněte výtokový kanál.Seřid'te napnutí řetězu.Řetěz nabrušte nebo nahrad'te.
Pilový řetěz škube, vibruje nebo neřeže správně	Příliš volné napnutí řetězu.Tupý řetěz.Opotřebený řetěz.Pilové zuby ukazují do špatného směru.	Seřid'te napnutí řetězu.Řetěz nabrušte nebo nahrad'te.Řetěz nahrad'te.Pilový řetěz nově namontujte se zuby ve správném směru.

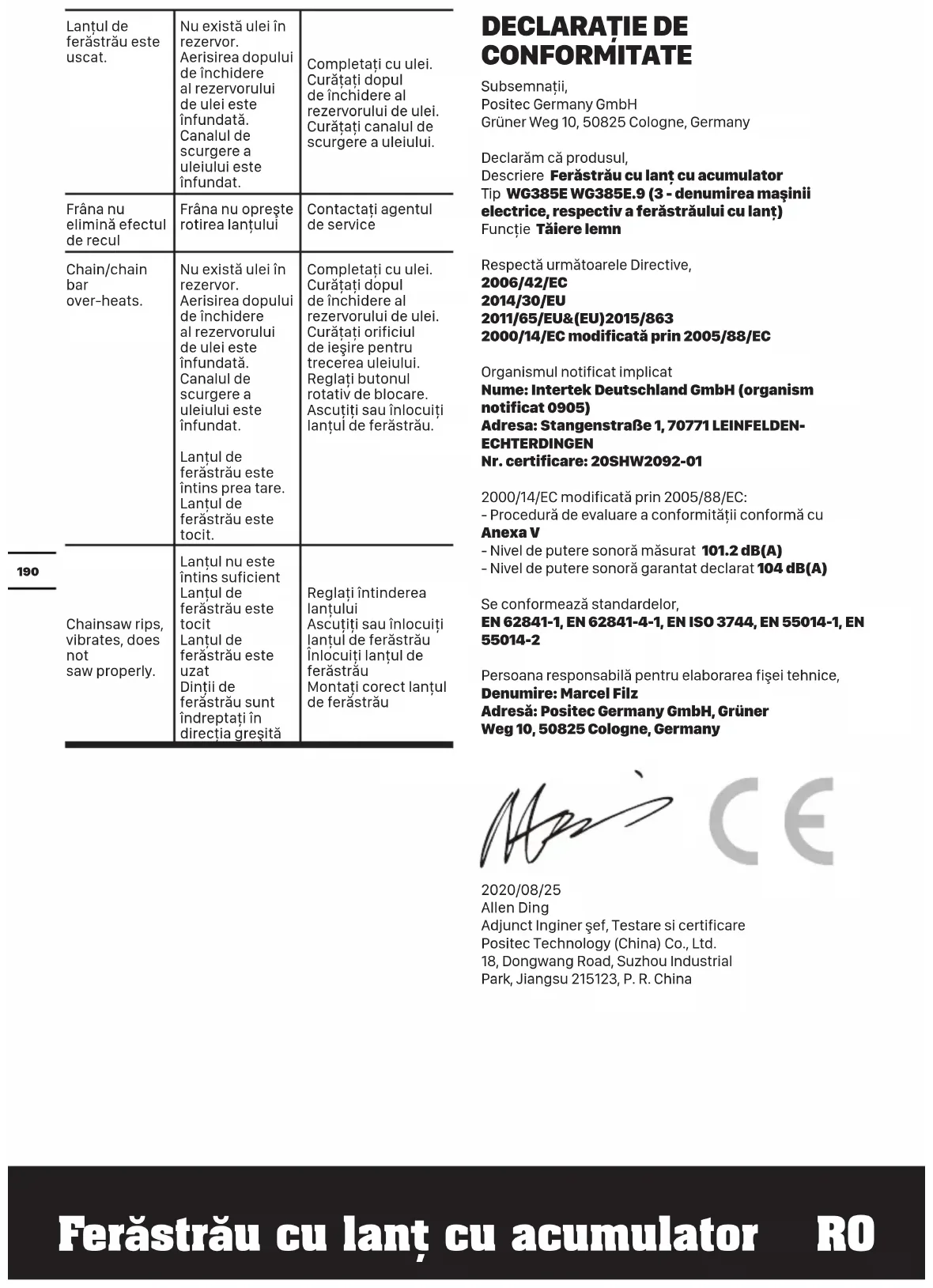

PROHLÁŠENÍ O SHODĚ

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Tímto prohlašujeme, že výrobek

Popis Akumulátorová řetězová pila

Typ WG385E WG385E.9 (3 - Označení strojního

zařízení, zástupce řetězové pily a tyčové pily)

Funkce Řezání dřeva

Splňuje požadavky následujících směrnic

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC v novelizaci 2005/88/EC

Pověřený úřední orgán

Název: Intertek Deutschland GmbH (úřední vyhláška 0905)

Číslo certifikátu: 20SHW2092-01

2000/14/EC v novelizaci 2005/88/EC:

- Postup posuzování shody podle Dodatek V

- Měřený akustický výkon 101.2 dB(A)

Osoba odpovídající za vytvoření technické dokumentace,

Jméno: Marcel Filz

Adresa: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

A# C€

2020/08/25

Allen Ding

Zástupce vrchní konstrukční kanceláře, Testování & Certifikace

Positec Technology (China) Co., Ltd.

redukujete riziko vzniku elektrického šoku.

znázornené na obrázku 3, vykonajte rez z hornej strany (horná strana tesárskej kozy), zabráňte kontaktu čepele píly so zemou, pretože by sa tým výrazne znížila ostrost' retaze.

Obrázku 3

1 1/3 2 2/3 Obrázku 4

1 1/3 2 2/3 Obrázku 5

Obrázku 6

SYMBOLY

Náradie musí byt'v dobrom stave a musí byt'vykonávaná jeho riadna údržba.

VŽDY používajte ostré sekáče, vrtáky a nože.

Vykonávajte údržbu tohto náradia podl'a týchto pokynov a zaistite jeho riadne mazanie (ak je to vhodné).

DÔLEŽITÉ UPOZORNENIE: Retazová píla sa nedodáva s náplňou oleja pre retazové píly. Pred použitím je dôležité naplnit' ju olejom.

Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky.

2. KONTROLA STAVU NABITIA BATÉRIE (POZRI OBR. G)

V teplom prostredí alebo po intenzívnom nasadení sa jednotka batérií natol'ko zahreje, že sa nedá ihned' nabíjat'. Pred začatím nabíjania nechajte batériu vychladnút'.

4. VYBRATIE, NASADENIE JEDNOTKY BATÉRIE (POZRI OBR. I)

Pílu vypnite tak, že uvol'níte vypínač ON/OFF (Zapnút/Vypnát).

DÔLEŽITÉ UPOZORNENIE: je v nádržke olej? Pred začatím pílenia a potom pravidel'ne počas práce kontrolujte ukazovatel' hladiny

8) Pílu vytahujte zo zárezu pri plných otáčkach. Pílu zastavíte uvol'nením spínača On/Off (zap./vyp.). Pred položením píly na zem skontrolujte, či sa retaz úplne zastavila.

- Nepretážujte sa, ani nerežte nad výškou ramien.

• Vždy udržujte pevný postoj a rovnováhu.

- Udržujte postoj mierne po l'avej strane píly. Tak vaše telo nebude v priamej línií s rezom píly.

- Ked' je ret'az v pohybe, predná čast'vodiacej lišty sa nesmie ničoho dotýkat'.

• Používajte iba ret'az a vodiacu lištu s nízkym spätným rázom dodanú s touto ret'azovou pílou.
• Pílu nepoužívajte, ked'je ret'az tupá alebo uvol'nená. Ret'az udržujte ostrú a správne napnutú.

Ako pracovat's pílou bezpečne

Skontrolujte, či nedošlo k akémukol'vek poškodeniu,

3. Vykonávajte dôkladnú údržbu ret'azovej píly.

5. Ak pílu nepoužívate, vždy ju uskladňujte.

• Na vysokom alebo uzamykatel'nom mieste, mimo dosahu detí.
• Na suchom mieste.
• S nasadenou lištou a krytom na pílu

Údržba vodiacej lišty

Pilník Hrany kol'ajnice a Klzkej doštičky s pravým uhlom

Opotrebovaná drážka Správny tvar drážky

Pri výmene retaze píly vždy použite nové hnacie retazové koleso. Tak bude zaistený správny pohon retaze píly. Pred brúsením retaze skontrolujte vodiacu lištu. Opotrebovaná alebo poškodená vodiaca lišta je vel'mi nebezpečná. Opotrebovaná alebo poškodená vodiaca lišta spôsobí poškodenie retaze píly a rezanie bude omnoho náročnejšie.

POZNÁMKA: Pri mazaní ret'azového kolesa ret'az alebo lištu nie je nutné odstránit'.

Odporučený rozsah okolitej teploty pre nabíjací systém v priebehu nabíjania je 0°C- 40°C.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Popis Akumulátorová ret'azová píla

Číslo certifikátu: 20SHW2092-01

2000/14/EC v novelizácii 2005/88/EC:

- Postup vyhodnotenia zhody podl'a Dodatku V

1. Varnost na delovnem mestu
