NÁVOD NA OBSLUHU WG894E.9 WORX

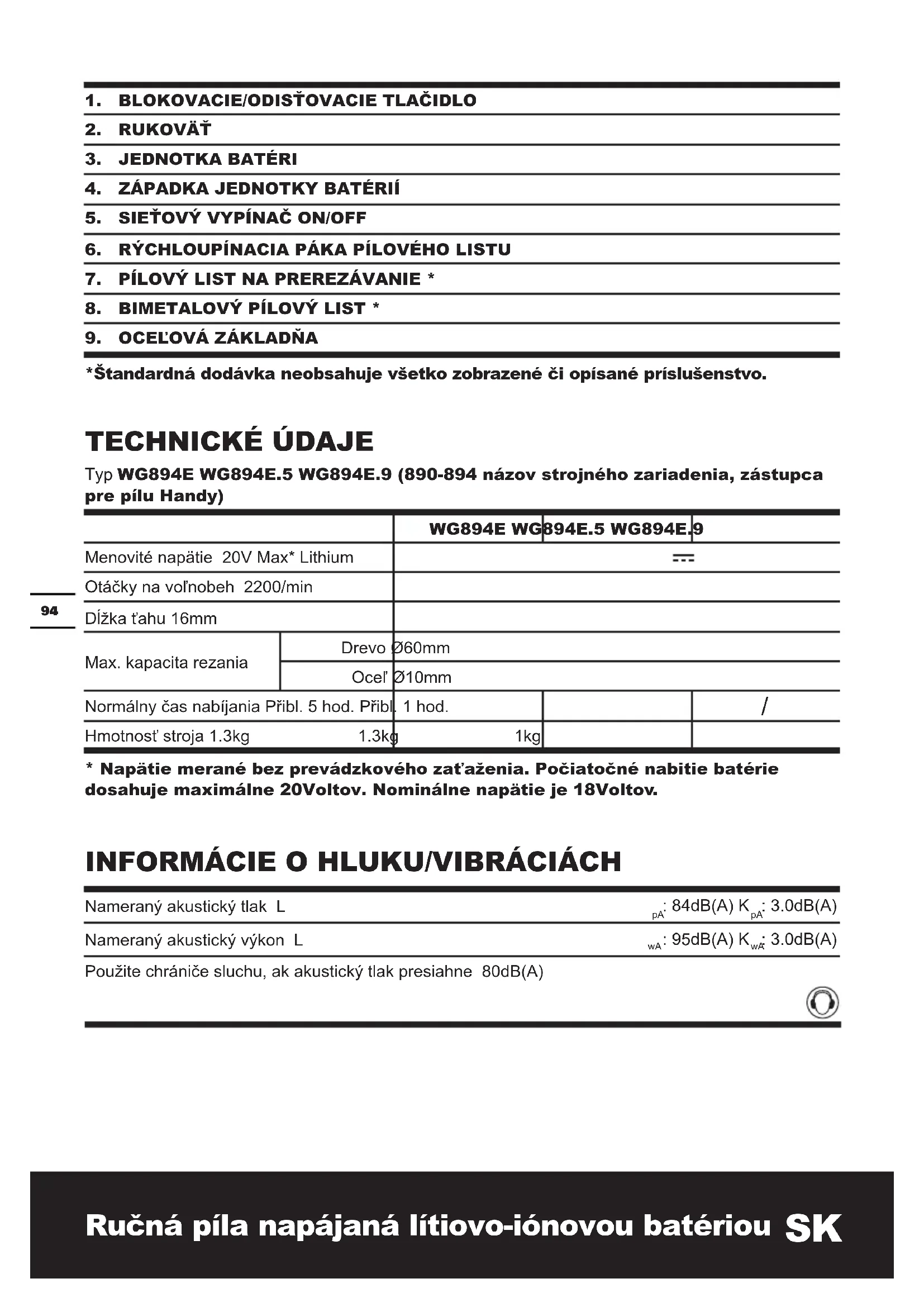

*Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo. TECHNICKÉ ÚDAJE Typ WG894E WG894E.5 WG894E.9 (890-894 názov strojného zariadenia, zástupca pre pílu Handy) INFORMÁCIE O HLUKU/VIBRÁCIÁCH Nameraný akustický tlak L

: 3.0dB(A) Použite chrániče sluchu, ak akustický tlak presiahne 80dB(A) WG894E WG894E.5 WG894E.9 Menovité napätie 20V Max* Lithium Otáčky na voľnobeh 2200/min Dĺžka ťahu 16mm Max. kapacita rezania Drevo Ø60mm Oceľ Ø10mm Normálny čas nabíjania Přibl. 5 hod. Přibl. 1 hod.

Hmotnosť stroja 1.3kg 1.3kg 1kg

• Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20Voltov. Nominálne napätie je 18Voltov.95 Ručná píla napájaná lítiovo-iónovou batériou

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Rezanie dosiek Hodnota emisie vibrácií a h,B =10.60m/s

Nepresnosť K=1.5m/s² Rezanie drevených hranolov Hodnota emisie vibrácií a h,WB =11.76m/s

Nepresnosť K=1.5m/s² Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce. VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10°C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní.

Jednotka Batéri 1(WA3551.1) 1(WA3551.1) / Nabíjačka 1(WA3760) 1(WA3860) / Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Typ príslušenstva zvoľte podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.96 Ručná píla napájaná lítiovo-iónovou batériou

VAROVANIE: prečítajte všetky bezpečnostné varovania a inštrukcie. Chyba pri sledovaní varovaní a inštrukcií môže viesť k elektrickému šoku, vypuknutiu požiaru a/alebo k vážnym zraneniam. Odložte si všetky varovania a inštrukcie pre budúcu potrebu. Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje buď na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

1. BEZPEČNOSŤ NA PRACOVISKU

a) Udržujte pracovisko čisté a dobre osvetlené. Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu. b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horľavých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietiť prach alebo výpary. c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viesť k strate kontroly nad náradím.

2. BEZPEČNOSŤ PRI PRÁCI S

ELEKTRINOU a) Prípojky elektrického ručného náradia musia byť zhodné so zástrčkami. Nemodikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom. b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Keď je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku. c) Nevystavujte ručné náradie dažďu alebo vlhkým podmienkam. Keď sa voda dostane pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku. d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si nepriťahuje elektrické ručné náradie k sebe pomocou kábla, neťahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viesť k zvýšenému riziku elektrického šoku. e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku. f) Pokiaľ je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.

3. OSOBNÁ BEZPEČNOSŤ

a) Buďte sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riaďte zdravým rozumom. Nepoužívajte ručné náradie, keď ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viesť k vážnemu osobnému zraneniu. b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou97 Ručná píla napájaná lítiovo-iónovou batériou

alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovať vážne osobné zranenia. c) Predíďte neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu. d) Odstráňte akékoľvek nastavovacie kľúče alebo kľúče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kľuč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobiť osobný úraz. e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách. f) Oblečte sa náležite. Nenoste voľné oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytiť. g) Pokiaľ sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.

4. POUŽITIE A ÚDRŽBA RUČNÉHO

NÁRADIA a) Nepreťažujte ručné náradie. Použite správne ručné náradie na danú činnosť. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté. b) Nepoužívajte ručné náradie, pokiaľ sa prepínač neprepína medzi zapnutím a vypnutím. Akékoľvek ručné náradie, ktoré nie je kontrolovateľné prepínačom, je nebezpečné a musí byť opravené. c) Odpojte prípojku ručného náradia od zdroja energie a/alebo akumulátora pred tým, než začnete robiť akékoľvek úpravy, vymieňať doplnky alebo uskladňovať ručné náradie. Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia. d) Keď ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovoľte osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkať sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby. e) Údržba ručného náradia. Skontrolujte chybné pripojenia alebo spojenia pohyblivých častí, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvniť funkčnosť ručného náradia. Pri poškodení musí byť pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané. f) Udržujte rezacie nástroje ostré a čisté. Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú ľahšie ovládateľné. g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.

a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobiť požiar. b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokoľvek iného typu batérií môže zvýšiť riziko zranenia a požiaru. c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kľúče, klince, skrutky alebo iné drobné kovové98 Ručná píla napájaná lítiovo-iónovou batériou

predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže viesť k popáleninám alebo vzniku požiaru. d) Pri nesprávnom používaní môže z batérie vystreknúť kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihneď vyhľadajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobiť podráždenie a poleptanie.

a) Servisné práce na náradí nechajte vykonať kvalikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnosť pri práci s elektrickým náradím. BEZPEČNOSTNÉ UPOZORNENIA PRE

1. Pri práci v miestach, kde môže dôjsť

ku kontaktu rezacieho príslušenstva so skrytým elektrickým vedením alebo s vlastným napájacím káblom, držte pílu za izolované časti rukoväti. Rezacie príslušenstvo môže pri kontakte s vodičom pod napätím preniesť prúd do nechránených kovových častí elektrického náradia a spôsobiť úraz elektrickým prúdom. ZVLÁŠTNE BEZPEČNOSTNÉ

a) Nepokúšajte sa demontovať, rozoberať alebo rozrezávať batérie alebo jej články. b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar. c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhľadajte lekárske ošetrenie. f) Ak dôjde k požitiu kvapaliny z batérie, vyhľadajte okamžite lekárske ošetrenie. g) Udržujte batérie čisté a suché. h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

i) Batéria musí byť pred použitím

nabitá. Vždy postupujte podľa uvedených pokynov a používajte správny postup nabíjania. j) Nenechávajte batériu nabíjať, ak nebude batéria použitá. k) Po dlhodobom uložení budete možno musieť vykonať niekoľko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon. l) Batéria poskytuje najvyšší výkon, ak99 Ručná píla napájaná lítiovo-iónovou batériou

sa používa pri bežnej izbovej teplote (20°C ± 5°C). m) Pri likvidácii batérií oddeľte od seba batérie s odlišnými elektrochemickými systémami. n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecikovaná spoločnosťou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárať riziko spôsobenia požiaru. o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením. p) Ukladajte batérie mimo dosahu detí. q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy. r) Ak sa zariadenie nepoužíva, vyberte z neho batériu. s) Vykonávajte riadnu likvidáciu batérie. SYMBOLY Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod Varovanie Používajte ochranu zraku Používajte ochranu sluchu Používajte masku proti prachu Nevystavujte dažďu alebo vode Nevystavujte ohňu Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. xINR18/65-y: Valcové batérie Li-Ion s maximálnym priemerom 18 mm a maximálnou výškou 65 mm; „x“ predstavuje počet článkov so sériovým zapojením, ak je iba 1, použije sa medzera; „-y“ predstavuje počet článkov s paralelným zapojením, ak je iba 1, použije sa medzera.100 Ručná píla napájaná lítiovo-iónovou batériou

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie. POUŽÍVANIE PODĽA URČENIA: Náradie je s pevným dorazom určené na rezanie dreva, plastov, kovu a stavebných materiálov. Je vhodné na vykonávanie rovných a zakrivených rezov. MONTÁŽ VÝMENA/VLOŽENIE PÍLOVÉHO LISTU Pred vykonávaním akéhokoľvek nastavenia, opravy alebo údržby vyberte z náradia batériu. Pri upínaní pílového listu používajte ochranné rukavice. Nebezpečenstvo zranenia pri kontakte s pílovým listom. Pri výmene pílového listu dávajte pozor, aby sa na držiaku pílového listu nenachádzali žiadne zvyšky materiálu, napríklad drevené alebo kovové piliny

1. VOĽBA PÍLOVÉHO LISTU (Viď Obr. A)

POZNÁMKA: Používajte na určenú prácu iba pílové listy, ktorých dĺžka bude zodpovedať maximálnej dĺžke, aká je zadaná v nižšie uvedenej tabuľke. Ak sa nedodrží tento pokyn, dôjde k poškodeniu výrobku a k zrušeniu platnosti záruky. Typické použitie Pílový list na prerezávanie (152 mm, 6 TPI, 65 Mn) Vetvy stromov a kríkov atď. Bimetalový pílový list (152 mm, 18 TPI, rýchlorezná oceľ – HSS) Kovy, drevo atď.

2. VLOŽENIE PÍLOVÉHO LISTU (Viď Obr. B)

Pred vykonávaním akéhokoľvek nastavenia, opravy alebo údržby, vyberte z náradia batériu. Stiahnite dole rýchloupínaciu páku pílového listu (6). Zasuňte upínaciu stopku pílového listu do držiaka pílového listu až do dorazovej polohy. Uvoľnite rýchloupínaciu páku (6), aby došlo k zaisteniu pílového listu (7/8) v určenej polohe. Skontrolujte pevnosť usadenia a upnutia pílového listu. Uvoľnený pílový list môže z náradia vypadnúť, čo môže viesť k spôsobeniu zranenia.

3. VYBRATIE PÍLOVÉHO LISTU (Viď Obr. B)

Ak chcete pílový list z píly vybrať, stlačte rýchloupínaciu páku a vyberte pílový list. NABITIE VAROVANIE! Nabíjačka a batéria boli navrhnuté tak, aby mohli byť používané spoločne, a preto sa nepokúšajte používať žiadne iné zariadenia. Nikdy nevkladajte ani nedovoľte vniknutiu kovových predmetov medzi spojenia nabíjačky alebo batérie, pretože môže dôjsť k vzniku elektrickej poruchy alebo nebezpečenstva. Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabiť. Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky.

VYPNUTÉ(Viď Obr. D) Váš spínač je zaistený, aby bolo zabránené náhodnému spusteniu. Stlačte zaisťovacie tlačidlo (1), potom spínač zapnuté/vypnuté (5) a uvoľnite zaisťovacie tlačidlo (1). Spínač je teraz101 Ručná píla napájaná lítiovo-iónovou batériou

zapnutý. Ak chcete pílu vypnúť, uvoľnite iba spínač zapnuté/vypnuté.

2. POKYNY NA POUŽITIE

POZNÁMKA: Držte toto náradie smerom od seba. Stojte v bezpečnej a stabilnej polohe. VÝSTRAHA: Vždy si bezpečne upnite a podoprite obrobok. Nedotýkajte sa pílovým listom obrobku, kým píla nedosiahne maximálne prevádzkové otáčky. AKO BEZPEČNE UCHOPIŤ TÚTO PÍLU WORX Uchopte túto pílu WORX ako na uvedenom obr. E, aby ste dosiahli maximálnu ovládateľnosť tohto náradia a jeho komfortné použitie ako mečovej píly. VŠEOBECNÉ REZANIE (Viď Obr. F1, F2) POZNÁMKA:

1. Vždy používajte pílový list, ktorý je vhodný pre

rezaný materiál a pre jeho hrúbku. Kvalita rezu sa bude zvyšovať so zvyšovaním počtu zubov pílového listu.

2. Vždy skontrolujte pevné zaistenie a upnutie

obrobku, aby bolo zabránené jeho pohybu. Veľké panely podoprite v blízkosti čiary rezu. Akýkoľvek pohyb materiálu môže ovplyvniť kvalitu rezu.

3. Pílový list reže počas zdvihu a pri rezaní môže

dôjsť k odštipnutiu hornej vrstvy alebo hrany obrobku. Pri dokončovaní práce zaistite, aby bola horná plocha obrobku otočená smerom dole. PREVÁDZKA:

2. Netlačte na náradie. Počas rezania opierajte

oceľovú základňu (9) pevne o obrobok. Vyvíjajte na pílový list iba dostatočný a stály tlak, aby píla pokračovala v rezaní.

3. Keď sa pílový list začne približovať ku koncu

počkajte, kým nedôjde k jeho úplnému zastaveniu. REZANIE VETIEV Pri rezaní vetiev stromov používajte pílový list na rezanie dreva. Oprite oceľovú základňu pevne o vetvu stromu. Režte blízko pri vetvy stromu, aby ste obmedzili pohyb rezanej vetvy. REZANIE KOVU Na rezanie železných kovov používajte pílové listy s jemnejšími zubami a na rezanie neželezných kovov s väčšími zubami. Pri rezaní tenkých oceľových plechov si plech vždy upnite na oboch stranách, aby ste obmedzili vibrácie alebo poškodenie tohto plechu. Pri rezaní tenkých obrobkov a oceľových plechov netlačte príliš na pílový list, pretože ide o tvrdšie materiály a ich rezanie trvá dlhšie. Nadmerná sila pôsobiaca na pílový list môže skrátiť jeho prevádzkovú životnosť alebo môže spôsobiť poškodenie motora. Naneste pozdĺž čiary rezu malé množstvo maziva, aby bolo obmedzené zahrievanie vznikajúce pri rezaní kovov. ÚDRŽBA Pred vykonaním akéhokoľvek nastavovania, opráv a údržby odpojte vŕtačku od siete. Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu.

PROSTREDIA Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.102 Ručná píla napájaná lítiovo-iónovou batériou

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln vyhlasujeme, že tento výrobok Popis: WORX Ručná píla napájaná lítiovo-iónovou batériou Typ: WG894E WG894E.5 WG894E.9 (890-894 názov strojného zariadenia, zástupca pre pílu Handy) Funkcia: Rezanie rôznych materiálov Zodpovedá nasledujúcim smerniciam, 2006/42/EC, 2011/65/EU, 2014/30/EU Spĺňa posudzované normy EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-11 Osoba oprávnená za zostavenie technického súboru: Názov: Russell Nicholson Adresa: Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT,
