MANUALE UTENTE WG894E.9 WORX

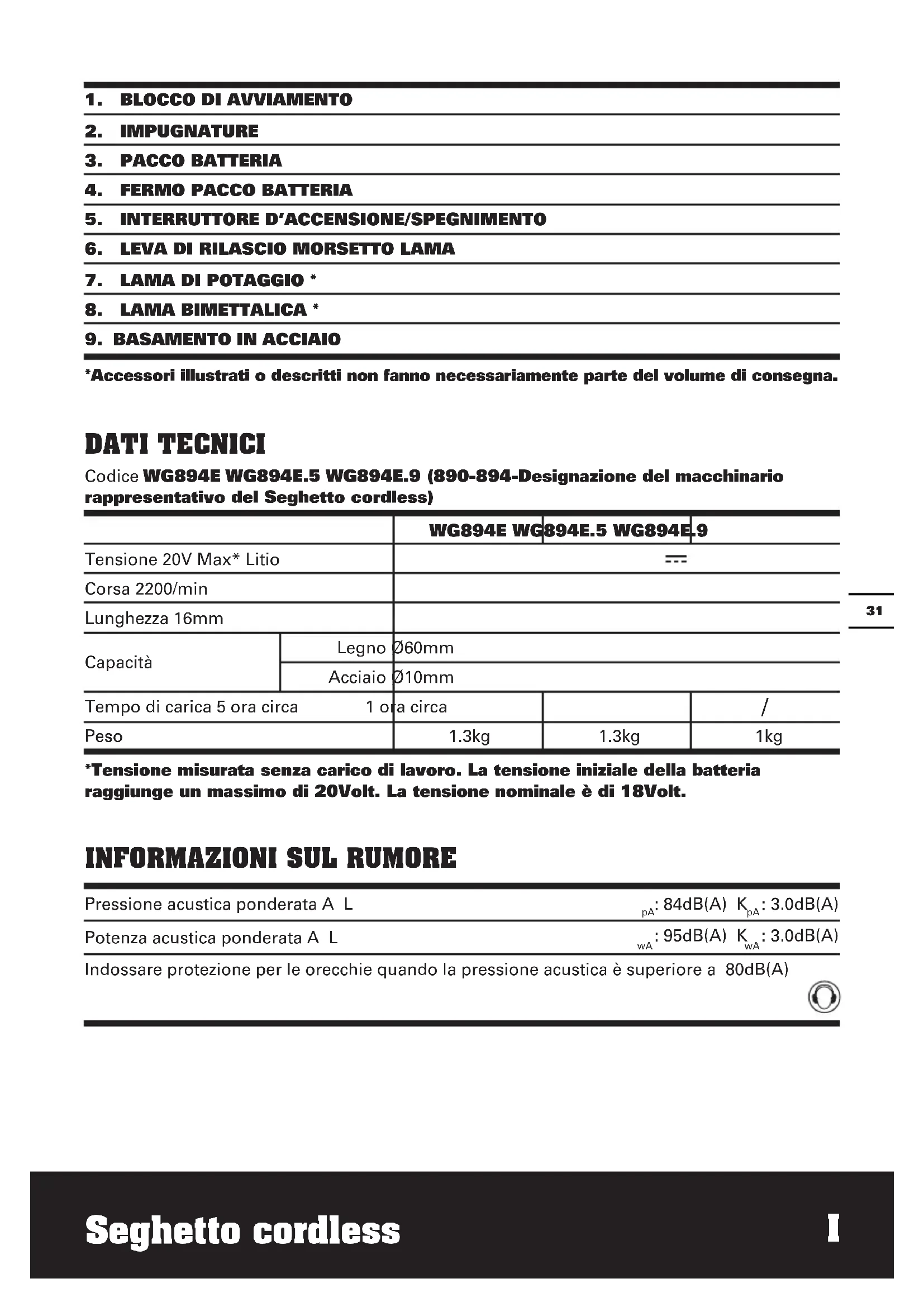

1. BLOCCO DI AVVIAMENTO

2. IMPUGNATURE

3. PACCO BATTERIA

4. FERMO PACCO BATTERIA

5. INTERRUTTORE D'ACCENSIONE/SPEGNIMENTO

6. LEVA DI RILASCIO MORSETTO LAMA

7. LAMA DI POTAGGIO *

8. LAMA BIMETTALICA *

9. BASAMENTO IN ACCIAIO

*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

DATI TECNICI

Codice WG894E WG894E.5 WG894E.9 (890-894-Designazione del macchinario rappresentativo del Seghetto cordless)

		WG894E WG894E.5 WG894E.9
Tensione 20V Max* Litio		---
Corsa 2200/min
Lunghezza 16mm
Capacità	Legno ∅60mm
	Acciaio ∅10mm
Tempo di carica 5 ora circa 1 ora circa				/
Peso		1.3kg	1.3kg	1kg

*Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20Volt. La tensione nominale è di 18Volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	_pA : 84dB(A) K_pA : 3.0dB(A)
Potenza acustica ponderata A L	_wA : 95dB(A) K_wA : 3.0dB(A)

Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:
Taglio tavole	Valore emissione vibrazioni a_h,B=10.60m/s^2
	Incertezza K=1.5m/s2
Taglio travi di legno	Valore emissione vibrazioni a_h,WB=11.76m/s^2
	Incertezza K=1.5m/s2

Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro e anche come verifica preliminare dell'espozione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento

possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali

condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come

le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10°C o inferiori

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WG894E WG	894E.5 WG894E.9
Lama di potaggio 2
Lama bimettalica 1
Pacco batteria 1(WA3551.1) 1(WA3551.1) /
Caricabatteria 1(WA3760) 1(WA3860) /

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! È assolutamente necessario leggere attentamente

tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

Il termine qui di seguito utilizzato «utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

1. POSTO DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed alter persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio

di scosse elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l'utensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f) Se si deve utilizzare l'utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L'uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile elettrico durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare avviamenti involontari. Controllare che l'interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'utensile accesso all'alimentazione di corrente potrà essere causa di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni.
e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.

4. MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.

c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall'utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore. Tale precauzione eviterà che l'apparecchio possa essere messo in funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione dell'apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'apparecchio stesso. Far riparare le parti danneggiate prima d'impiegare l'apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5. MANEGGIO ED IMPIEGO ACCURATO DI ACCUMULATORI

a) Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un

determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.

b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L'uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
c) Tenere l'accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall'accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall'accumulatore potrà causare irritazioni cutanee o bruciature.

6. ASSISTENZA

a) Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'apparecchio.

AVVISI GENERALI PER LA SICUREZZA DEL SEGGETTO ALTERNATIVO

1. Afferrare lo strumento per le apposite maniglie quando si eseguono operazioni durante le quali l'attrezzo potrebbe entrare in contatto con cavi nascosti. Il contatto con cavi elettrici in tensione espone l'operatore al rischio di scosse elettriche.

PUNTI SUPPLEMENTARI DI SICUREZZA PER IL VOSTRO STRUMENTO

1. Indossare una mascherina antipolvere.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in

carica se non in uso.

k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C).
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.
o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori dalla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adeguatamente.

SIMBOLI

Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni.

Attenzione

Indossare protezione per gli occhi

Indossare protezione per le orecchie

Indossare una mascherina antipolvere

Non esporre alla pioggia o all'acqua

Non bruciare

Non buttare le batterie. Portare le batterie usate al locale centro di raccolta o di riciclaggio.

Li-Ion

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

xINR18/65-y: Batterie cilindriche agli ioni di litio con diametro di 18 mm e altezza max di 65 mm; "x" rappresenta un numero di batterie collegate in serie, vuoto se 1; "-y" rappresenta un numero di batterie collegate in parallelo, vuoto se 1.

PROCEDURA PER LA CARICA

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare zzo.

USO CONFORME ALLE NORME

In caso di appoggi fissi, la macchina è idonea per l'esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma.

ISTRUZIONI PER L'ASSEMBLAGGIO CAMBIO DEGLI UTENSILI

Rimuovere il pacco batteria dal seghetto prima di eseguire qualsiasi regolazione. Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti. Quando si cambia la lama della sega, fare attenzione che il titolare lama è esente da residui di materiale, e. g. trucioli di legno o di metallo.

1. SELEZIONE DI UN LAMA (Si Veda La Figura A)

NOTA: Utilizzare esclusivamente lame della massima lunghezza consentita specificata nella tabella per lo scopo previsto dall'applicazione. La mancata osservanza di questa precauzione causerà danni al prodotto e invaliderà la garanzia.

	Applicazione tipica
Lama di potaggio (152mm, 6TPI, 65Mn)	Rami di giardino, ecc.
Lama bimettalica (152mm, 18TPI, HSS)	Metalli e legno, ecc.

2. INSTALLARE LE LAME (Si Veda La Figura B)

Rimuovere il pacco batteria dal seghetto prima di eseguire qualsiasi regolazione.

Spingere verso il basso il pulsante di blocco lama senza utensili (6) con il pollice, come indicato in figura. Inserire la lama attraverso l'apertura frontale della base rotante, nel meccanismo di serraggio lama della sega, assicurandosi che il perno interno al supporto del dispositivo di blocco lama si adatti al foro della stessa. Rilasciate quindi il pulsante di blocco lama senza utensili. Estrarre la lama, muovendola dall'alto verso il basso, per far sì che la lama si insedi correttamente nel rispettivo dispositivo di blocco.

3. RIMOZIONE DI UNA LAMA (Si Veda La Figura B)

Spingere verso il basso il pulsante di blocco lama con il pollice ed estrarre la lama dal rispettivo dispositivo di blocco.

CARICAMENTO DELL'UNITÀ BATTERIA

ATTENZIONE: Il caricabatteria e il gruppo batteria sono progettati specificamente per funzionare insieme; non tentare di utilizzare altri dispositivi. Non inserire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; può verificarsi un guasto elettrico pericoloso.

L'unità batteria fornita è SCARICA ed è necessario caricarla prima di utilizzarla. Il caricatore fornito in dotazione è adatto alla batteria agli ioni di Litio installata sulla macchina. Non usare altri tipi di caricatore.

1. CARICAMENTO DELL'UNITÀ BATTERIA

La batteria agli ioni di Litio è protetta per impedire che si scarichi completamente. Quando la batteria è scarica, la macchina si spegne automaticamente grazie d'un circuito di protezione. In ambienti caldi, dopo usi prolungati, il pacco batteria può diventare troppo caldo per consentire il caricamento. Consentire alla batteria di raffreddarsi prima di ricaricarla.

2. RIMOZIONE E INSTALLAZIONE DELL'UNITÀ BATTERIA

(Si Veda La Figura C)

Premere il pulsante batteria versione a versione e far scorrere la batteria fuori dal tuo strumento. Dopo la ricarica, farlo scivolare indietro nel tuo strumento. Controllare che la batteria sia fissata saldamente.

OPERAZIONE

1. INTERRUTTORE D'ACCENSIONE/ SPEGNIMENTO (Si Veda La Figura D)

L'interruttore è bloccato in posizione di spegnimento per impedire accensioni accidentali. Premere il pulsante di blocco (1), poi premere il tasto d'accessione/spegnimento (5), quindi rilasciare il pulsante di blocco. Per spegnere, basta rilasciare l'interruttore. L'interruttore è un grilletto a velocità variabile che può essere usato per aumentare la velocità della lama del seghetto.

2. ISTRUZIONI DI LAVORO

NOTA: Non tenere mai in mano o appoggiato alle gambe il pezzo in lavorazione.

ATTENZIONE: Sempre di bloccaggio e di sostegno del pezzo in modo sicuro. Non toccare lama per pezzo fino a quando ha visto raggiunge la velocità d'esercizio.

COME AFFERRARE WORX SEGGETTO

Afferrare WORX Seghetto come mostrato nella Figura E, per un migliore controllo dell'attrezzo e per un uno confortevole come seghetto alternativo.

GENERALE (Si Veda La Figura F1, F2) NOTA:

1. Usare sempre una lama adatta al materiale ed allo spessore da tagliare.
2. Assicurarsi che il pezzo in lavorazione sia ben fissato con morsetti per prevenirne il movimento. Tutti i movimenti del materiale possono influenzare la qualità taglio.
3. La lama taglia solamente nella fase di corsa verso l'alto e può scheggiare lo strato superiore. Assicurarsi che lo strato superiore sia una superficie non visibile a lavoro terminato.

OPERAZIONE:

1. Segnale in modo chiaro la linea di taglio prima di tagliare.
2. Non forzare l'attrezzo. Tenere fissa sul pezzo la base d'acciaio (9) mentre si taglia. Usare solo una pressione stabile sulla lama per continuare a tagliare.

3. Ridurre la pressione quando si arriva alla fine del taglio.

4. Permettere alla sega di arrestarsi completamente prima di rimuovere la lama dal pezzo.

TAGLIARE

Usare lame per legno quando si tagliano rami. Tenere fissa sul ramo la base d'acciaio. Tagliare vicino la ramo dell'albero per diminuire il movimento del ramo tagliato.

TAGLIO DI METALLI

Usare una lama a denti fini per metalli ed una lama a denti grossi per materiali non metallici. Quando si tagliano lamine sottili di metallo, fissare sempre su un pezzo di legno entrambi e lati della lamina per ridurre le vibrazioni e gli strappi del foglio di metallo. Bisogna tagliare sia il foglio di metallo sia il legno. Non forzare la lama quando si tagliano fogli sottili di metallo o acciaio, perché i materiali più duri impiegano più tempo per essere tagliati. Una pressione eccessiva sulla lama può ridurre la durata della lama e danneggiare il motore. Per ridurre il calore durante i tagli dei metalli, aggiungere un po' di lubrificante sulla linea di taglio.

MANUTENZIONE

Rimuovere il pacco batteria dal seghetto prima di eseguire qualsiasi regolazione.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere

portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

Noi,

POSITEC Germany GmbH

Dichiara che l'apparecchio,

Descrizione WORX Seghetto cordless

Codice WG894E WG894E.5 WG894E.9

(890-894-designazione del macchinario rappresentativo del Seghetto cordless)

Funzione Taglio di materiali diversi

È conforme alle seguenti direttive,

2006/42/EC, 2011/65/EU, 2014/30/EU

Conforme a,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

39

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Power Tools (Europe)

Vice capo ingegnere, testing e certificazione

BATTERIA AGLI IONI DI LITIO

Maneggiare con cautela.

Non caricare o trasportare il pacco batteria se danneggiato.

Sussiste il pericolo di incendio.

Per ulteriori informazioni, chiamare il numero :[phone]
