MANUAL DE USUARIO WG894E.9 WORX

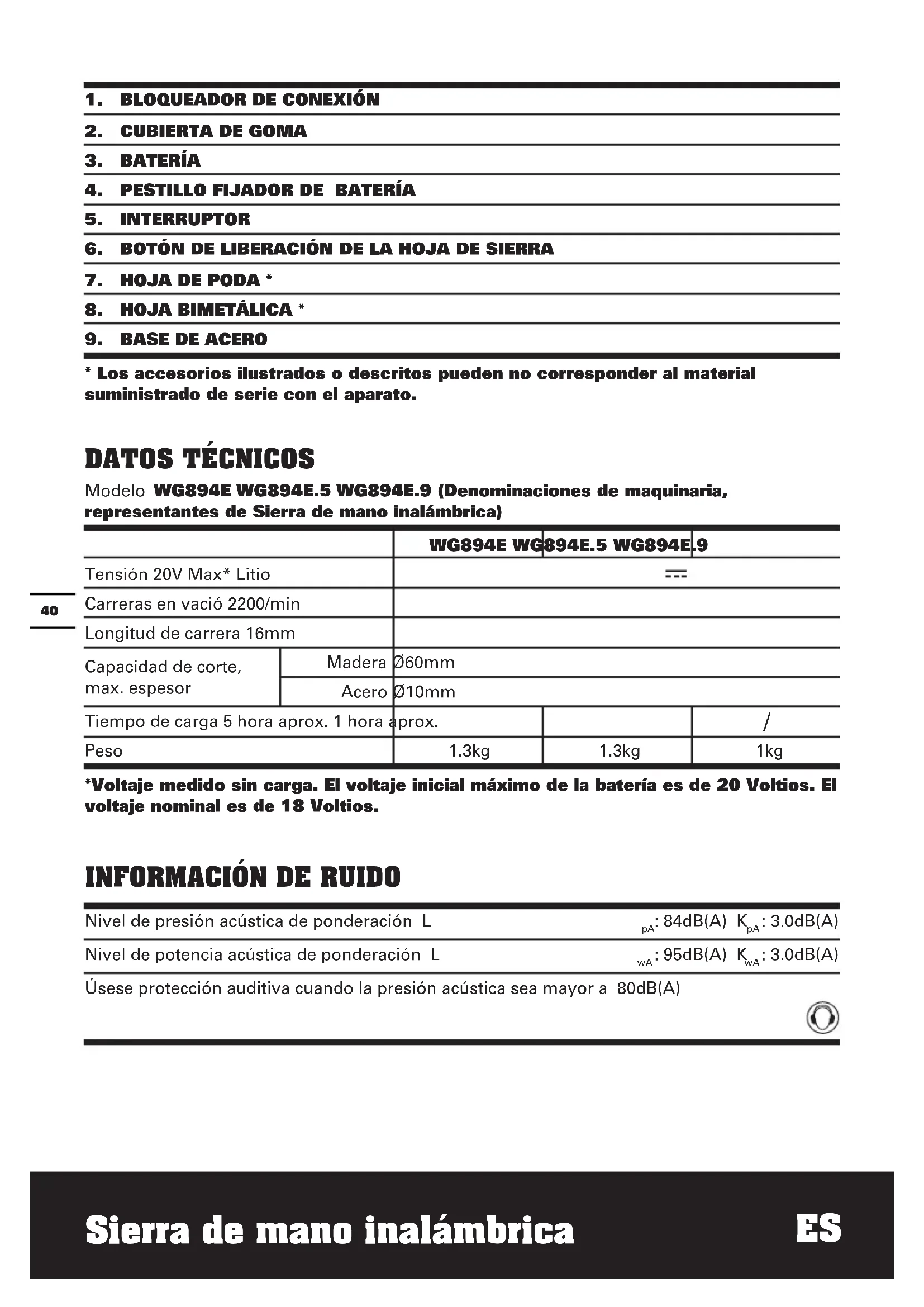

1. BLOQUEADOR DE CONEXIÓN

6. BOTÓN DE LIBERACIÓN DE LA HOJA DE SIERRA

• Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

INFORMACIÓN DE RUIDO

Nivel de presión acústica de ponderación L

: 3.0dB(A) Nivel de potencia acústica de ponderación L

: 3.0dB(A) Úsese protección auditiva cuando la presión acústica sea mayor a 80dB(A)

Modelo WG894E WG894E.5 WG894E.9 (Denominaciones de maquinaria, representantes de Sierra de mano inalámbrica) WG894E WG894E.5 WG894E.9 Tensión 20V Max* Litio Carreras en vació 2200/min Longitud de carrera 16mm Capacidad de corte, max. espesor Madera Ø60mm Acero Ø10mm Tiempo de carga 5 hora aprox. 1 hora aprox.

Peso 1.3kg 1.3kg 1kg *Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 Voltios. El voltaje nominal es de 18 Voltios.41 Sierra de mano inalámbrica

INFORMACIÓN DE VIBRACIÓN

Los valores totales de vibración se determinan según la norma EN 60745: Tabla para cortar Valor de emisión de vibración a h,B =10.60m/s

Incertidumbre K=1.5m/s² Viga de madera para cortar Valor de emisión de vibración a h,WB =11.76m/s

Incertidumbre K=1.5m/s² El valor total de vibración declarado se puede utilizar para comparar una herramienta con otra y también en una evaluación preliminar de exposición. ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría diferir del valor declarado dependiendo de la forma en que se use la herramienta según los ejemplos siguientes, y otras variaciones sobre el uso de la herramienta: Cómo se utiliza la herramienta y se cortan o perforan los materiales. Si la herramienta se encuentra en buenas condiciones de mantenimiento. Si se utiliza el accesorio correcto para la herramienta y se garantiza que está afilado y en buenas condiciones. Si se agarran las asas firmemente y se utilizan accesorios antivibración. Y si la herramienta se utiliza según su diseño y estas instrucciones. Esta herramienta podría causar síndrome de vibración del brazo y la mano si no se utiliza correctamente. ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la herramienta está apagado o cuando esta en funcionamiento pero no está realizando ningún trabajo. Ello podría reducir notablemente el nivel de exposición sobre el periodo de carga total. Ayuda a minimizar el riesgo de exposición a la vibración. Utilice SIEMPRE cinceles, brocas y cuchillas afiladas. Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario). Si la herramienta se utiliza regularmente, invierta en accesorios antivibración. Evite el uso de herramientas a temperaturas de 10ºC o menos. Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días. ACCESORIOS WG894E WG894E.5 WG894E.9 Hoja de poda 2 Hoja bimetálica 1 Batería 1(WA3551.1) 1(WA3551.1) / Cargador 1(WA3760) 1(WA3860) / Recomendamos que adquiera todos sus accesorios en el mismo establecimiento donde compró la herramienta. Consulte los estuches de los accesorios para más detalles. Su Distribuidor también puede ayudarle y aconsejarle.42 Sierra de mano inalámbrica

ADVERTENCIA DE SEGURIDAD GENERALES SOBRE HERRAMIENTAS ELÉCTRICAS ¡ ADVERTENCIA! Leer todas las instrucciones. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” en todas las advertencias siguientes corresponde a la herramienta eléctrica con o sin cable.

a) Mantener su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilizar herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantener alejados a los niños y visitantes mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2. SEGURIDAD ELÉCTRICA

a) Los enchufes de la herramienta eléctrica deben encajar perfectamente en el tomacorriente. Nunca modificar el enchufe de ninguna manera. No utilizar adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los que encajan perfectamente en el tomacorriente reducirán el riesgo de descarga eléctrica. b) Evitar el contacto del cuerpo con superficies conectadas a tierra tales como caños, radiadores, cocinas y heladeras. Existe un riesgo creciente de descarga eléctrica si su cuerpo queda conectado a tierra. c) No exponer las herramientas eléctricas a la lluvia y no guardar en lugares húmedos. El agua que penetra en ellas aumentará el riesgo de una descarga eléctrica. d) No abusar del cable. Nunca utilizar el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantener el cable alejado del calor, del aceite, de bordes agudos o piezas móviles. Los cables dañados o enredadas aumentan el riesgo de descarga eléctrica. e) Cuando utilice su herramienta eléctrica al aire libre, emplear un prolongador apto para uso en exteriores. El empleo de cables para uso al aire libre reduce el riesgo de descarga eléctrica. f) Si es necesario utilizar la herramienta motorizada en un lugar muy húmedo, utilice una fuente de alimentación con dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3. SEGURIDAD PERSONAL

a) Mantenerse alerta, poner atención en lo que está haciendo y utilice el sentido común mientras opera una herramienta eléctrica. No emplear la herramienta cuando se encuentre cansado o bajo la influencia de drogas, alcohol o medicación. Un momento de falta de atención durante el manejo de herramientas eléctricas puede dar lugar a daños corporales serios. b) Utilizar equipo de seguridad. Usar siempre protección ocular. Equipo de seguridad como máscaras contra el polvo, zapatos antideslizantes de seguridad, sombrero o protección auditiva para condiciones apropiadas reducirá daños corporales. c) Evite el arranque accidental. Asegúrese de que el interruptor se encuentra desactivado antes de enchufar la máquina o colocar la batería, al tomar la herramienta o transportarla. Transportar herramientas con el dedo en el interruptor o enchufar la herramienta cuando el interruptor está encendido invitan a los accidentes.43 Sierra de mano inalámbrica

d) Retire llaves de ajuste o llaves inglesas antes de poner la herramienta en funcionamiento. Una llave que queda unida a una pieza móvil de la herramienta puede originar daños corporales. e) No extralimitarse. Mantenerse firme y con buen equilibrio en todo momento. Esto permite un mejor control de la herramienta en situaciones inesperadas. f) Vestirse apropiadamente. No usar ropa suelta ni alhajas. Mantener su cabello, ropa y guantes alejados de las piezas móviles. La ropa suelta, las alhajas o el cabello largo pueden ser atrapados por las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegurarse de que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo.

4. MANTENIMIENTO DE LA

HERRAMIENTA MOTORIZADA a) No forzar la herramienta eléctrica. Utilizar la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la cual fue diseñada. b) No utilizar la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la toma eléctrica y/o la batería de la herramienta antes de realizar cualquier ajuste, cambiar un accesorio o guardar la herramienta. Tales medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta. d) Mantener las herramientas eléctricas que no usa fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o con estas instrucciones maneje la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos. e) Revisar las herramientas eléctricas. Comprobar si hay desalineamiento o atascamiento de piezas móviles, rotura de piezas en general y cualquier otra condición que pueda afectar la operación normal de la herramienta. Si se verifican daños, recurra a un service calificado antes de volver a usar la herramienta. Las herramientas mal mantenidas causan muchos accidentes. f) Mantener las piezas de corte limpias y afiladas. Puesto que son menos probables de atascarse y más fáciles de controlar. g) Utilizar la herramienta eléctrica, accesorios y brocas etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo particular de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a ser realizado. El uso de la herramienta eléctrica para otras operaciones distintas de lo previsto podría dar lugar a una situación peligrosa.

5. UTILIZACIÓN Y MANTENIMIENTO DE

a) Recargar solamente con el cargador indicado por el fabricante. Un cargador adaptado a un tipo de batería podría crear un riesgo de incendio si se utiliza con una diferente batería. b) Utilizar las herramientas eléctricas solamente con baterías especialmente adaptadas. La utilización de cualquier otra batería podría causar un riesgo de incendio o herida. c) Cuando la batería no está en uso, tenerla lejos de los objetos metálicos como los trombones, las piezas de moneda, las llaves, los clavos, los tornillos, o cualquier otro pequeño objeto metálico susceptibles de establecer una conexión de un terminal a otra. El cortocircuito de un terminal a otra puede causar quemaduras o un incendio. d) Hay una fuga de líquido de la batería. Evitar todo contacto. Si entre44 Sierra de mano inalámbrica

accidentalmente en contacto con este líquido, lavar con agua limpia. En caso de contacto con los ojos, consultar a un médico. El líquido presente en las baterías puede causar irritaciones o quemaduras.

a) Permitir que el mantenimiento de su herramienta eléctrica sea efectuado por una persona calificada usando solamente piezas de recambio idénticas. Esto es primordial para mantener la seguridad de la herramienta eléctrica. ADVERTENCIA DE SEGURIDAD GENERAL

SOBRE LA SIERRA SABLE

1. Sostenga la herramienta por las

empuñaduras aislantes cuando realice una operación de corte, perforación o desbaste. De este modo evitará posibles descargas eléctricas, en caso de que su herramienta o accesorio contacte con cables ocultos.

PARA SU HERRAMIENTA DE

BATERÍA a) No desmonte, abra o destruya las pilas o las baterías recargables. b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos. Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio. c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol. d) No exponga las baterías a impactos mecánicos. e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico. f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería. g) Mantenga las baterías limpias y secas. h) Limpie los bornes de la batería con un paño limpio si se ensucian.

i) Cargue la batería antes de utilizarla.

Consulte siempre estas instrucciones y aplique el procedimiento de carga adecuado. j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice. k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento. l) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20ºC ± 5ºC). m) Al eliminar las baterías, mantenga las baterías de distinto sistema electroquímico separadas unas de otras. n) Recargue solo con el cargador indicado por WORX. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador45 Sierra de mano inalámbrica

adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías. o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato. p) Mantenga la batería fuera del alcance de los niños. q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento. r) Extraiga la batería del aparato cuando no lo utilice. s) Deshágase del producto correctamente. SIMBOLOGÍA Para reducir el riesgo de lesión, lea el manual de instrucciones. Precaución Use protección para los ojos Use protección para los oídos Use mascarilla antipolvo No exponer a la lluvia o al agua No incinerar No arroje las baterías a la basura doméstica. Devuelva las baterías agotadas a su centro local de recolección o reciclado. Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos. xINR18/65-y: Celdas de batería de ion-litio cilíndricas con un diámetro y altura máximos de 18 y 65 mm, respectivamente; la “x” representa un número de celdas conectadas en serie (en blanco si es 1);“-y” representa un número de celdas conectadas en paralelo (en blanco si es 1).46 Sierra de mano inalámbrica

FUNCIONAMIENTO ATENCIÓN: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones.

UTILIZACIÓN REGLAMENTARIA

El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. MONTAJE

Retire la batería de la sierra antes de realizar cualquier ajuste. Colóquese unos guantes de protección al montar la hoja de sierra. Podría accidentarse al tocar la hoja de sierra. Al cambiar la hoja de sierra, tenga cuidado de que el titular de la hoja de sierra está libre de residuos de material, e. g. virutas de madera o de metal.

1. SELECCIÓN DE UNA HOJA DE SIERRA

(Véase Fig. A) ATENCIÓN: Utilice únicamente las longitudes de hoja máximas que se indican en la tabla siguiente para la aplicación especificada. Si no se cumple esta instrucción, el producto resultará dañado y la garantía quedará invalidada. Uso típico Hoja de poda (152 mm, 6TPI, 65Mn) Maleza de jardín, etc. Hoja bimetálica (152 mm, 18TPI, HSS) Metales y madera, etc.

2. COLOCACIÓN DE LA HOJA DE SIERRA

(Véase Fig. B) Retire la batería de la sierra antes de realizar cualquier ajuste. Presione con su dedo pulgar el botón de liberación de la hoja, e inserte la hoja en su soporte o alojamiento, asegurándose de que esta quede bien fijada. Suelte el botón de liberación de la hoja comprobando siempre su perfecta colocación en la herramienta.

3. PARA RETIRAR LA HOJA

(Véase Fig. B) Presione con su dedo pulgar el botón de liberación de la hoja y retire la hoja de su soporte o alojamiento.

ADVERTENCIA! El cargador y el pack de batería han sido específicamente diseñados para funcionar juntos, de modo que no procure utilizar ningún otro dispositivo. Nunca inserte o permita objetos metálicos en las conexiones del cargador o el pack de batería, ya que podrían ocurrir fallas y riesgos eléctricos. Al cargar una batería nueva o que no haya sido utilizada durante un largo periodo de tiempo . El cargador suministrado es adecuado para cargar la batería de iones de litio instalada en la máquina. No utilice otro cargador de baterías.

1. CARGA DE SU BATERÍA

La batería de iones de litio se encuentra protegida contra descarga profunda. Si la batería se vacía, la máquina se apaga por medio de un circuito preventivo. En un entorno cálido o después de un uso intenso, la batería podría estar demasiado caliente para volver a ser cargada. Deje que la batería se enfríe antes de volver a cargarla.

2. EXTRAER O INSTALAR EL PACK DE

BATERÍA (Véase Fig. C) Presione el botón de la batería Pack versión a otra y deslice la batería fuera de su herramienta. Después de la recarga, deslice de nuevo en su herramienta. Compruebe si la batería ha quedado colocada correctamente. OPERACIÓN

1. INTERRUPTOR DE SEGURIDAD

ENCENDIDO/APAGADO (Véase Fig. D) Su interruptor se cierra en posición paro para evitar las puestas en marcha accidentales. Presione el botón de desbloqueo (1) luego el interruptor (5) luego suelte el botón de47 Sierra de mano inalámbrica

desbloqueo. Su interruptor se encuentra ahora en posición de encendido para uso continuo. Para apagar la herramienta simplemente presione y suelte el interruptor. La sierra de calar dejará de funcionar.

2. INSTRUCCIONES DE TRABAJO

ATENCIÓN: Nunca sostenga la pieza a cortar en sus manos o sobre su pierna. ADVERTENCIA: Asegure la pieza de trabajo sobre una plataforma estable. No toque la hoja a la pieza hasta que alcanza la velocidad de funcionamiento vio completo. CÓMO SUJETAR LA SIERRA SIERRA DE

MANO INALÁMBRICA DE WORX

Sujete la sierra Sierra de mano inalámbrica de WORX como se indica en la Fig. E a fin de poder controlar mejor la herramienta y disfrutar de mayor comodidad durante su uso como sierra de movimiento alternativo. RECOMANDACIONES (Véase Fig. F1, F2) ATENCIÓN:

1. Utilice siempre una hoja adecuada al

material y al grosor del material a ser cortado.

Asegúrese siempre de que la pieza de trabajo esté firmemente afianzada con o sin mordazas o gatos para prevenir el movimiento. Cualquier movimiento del material puede afectar a la calidad del corte.

3. La hoja corta en movimiento ascendente

y puede provocar astillas en el borde superior. Cerciórese de que el borde superior no sea una superficie visible cuando el trabajo esté terminado. OPERACIÓN:

1. Marque claramente la línea de corte antes

de comenzar a cortar.

2. No fuerce la herramienta. Apoye la base

de acero (9) firmemente sobre la pieza de trabajo durante el corte. Aplique sólo una presión constante y suficiente sobre la hoja para que la sierra continúe cortando.

3. Reduzca la presión cuando la hoja se

aproxime al final del corte.

4. Permita que la sierra se detenga por

completo antes de separar la hoja de la pieza de trabajo. PODAR ÁRBOLES Use una hoja para madera si desea cortar ramas de árboles. Sostenga la base de acero firmemente contra la rama del árbol. Lleve a cabo el corte cerca del rama del árbol para minimizar el movimiento de la rama durante la operación.

Utilice una hoja de diente más fino para metales ferrosos y una hoja de diente grueso para metales no ferrosos. Cuando corte láminas metálicas delgadas siempre sujételas con maderas, mordazas o gatos a ambos lados de la lámina para reducir la vibración o el rasgado de la misma. Tanto la madera como la lámina de metal deben ser cortados. No fuerce la hoja de corte cuando corte metal fino o láminas de acero, ya que son materiales más duros y el corte le llevará más tiempo. Aplicar excesiva fuerza a la hoja puede reducir la vida útil de la misma o dañar el motor. Para reducir el calentamiento durante el corte de metal, agregue un poco de lubricante a lo largo de la línea de corte. MANTENIMIENTO Retire la batería de la sierra antes de realizar cualquier ajuste. Su herramienta eléctrica no requiere de lubricación ni mantenimiento adicional. No posee piezas en su interior que deban ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. PROTECCION AMBIENTAL Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.48 Sierra de mano inalámbrica

CONFORMIDAD Los que reciben, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaran que el producto Descripción WORX Sierra de mano inalámbrica Modelo WG894E WG894E.5 WG894E.9 (Denominaciones de maquinaria, representantes de Sierra de mano inalámbrica) Función Corte de diversos materiales Cumple con las siguientes Directivas 2006/42/EC, 2011/65/EU, 2014/30/EU Normativas conformes a EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-11 La persona autorizada para componer el archivo técnico, Firma: Russell Nicholson Dirección: Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT,

Suzhou 2016/09/01 Allen Ding Ingeniero Jefe Adjunto. Pruebas y Certificación.49 Snoerloze handzaag
