MANUAL DE UTILIZADOR WG894E.9 WORX

* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

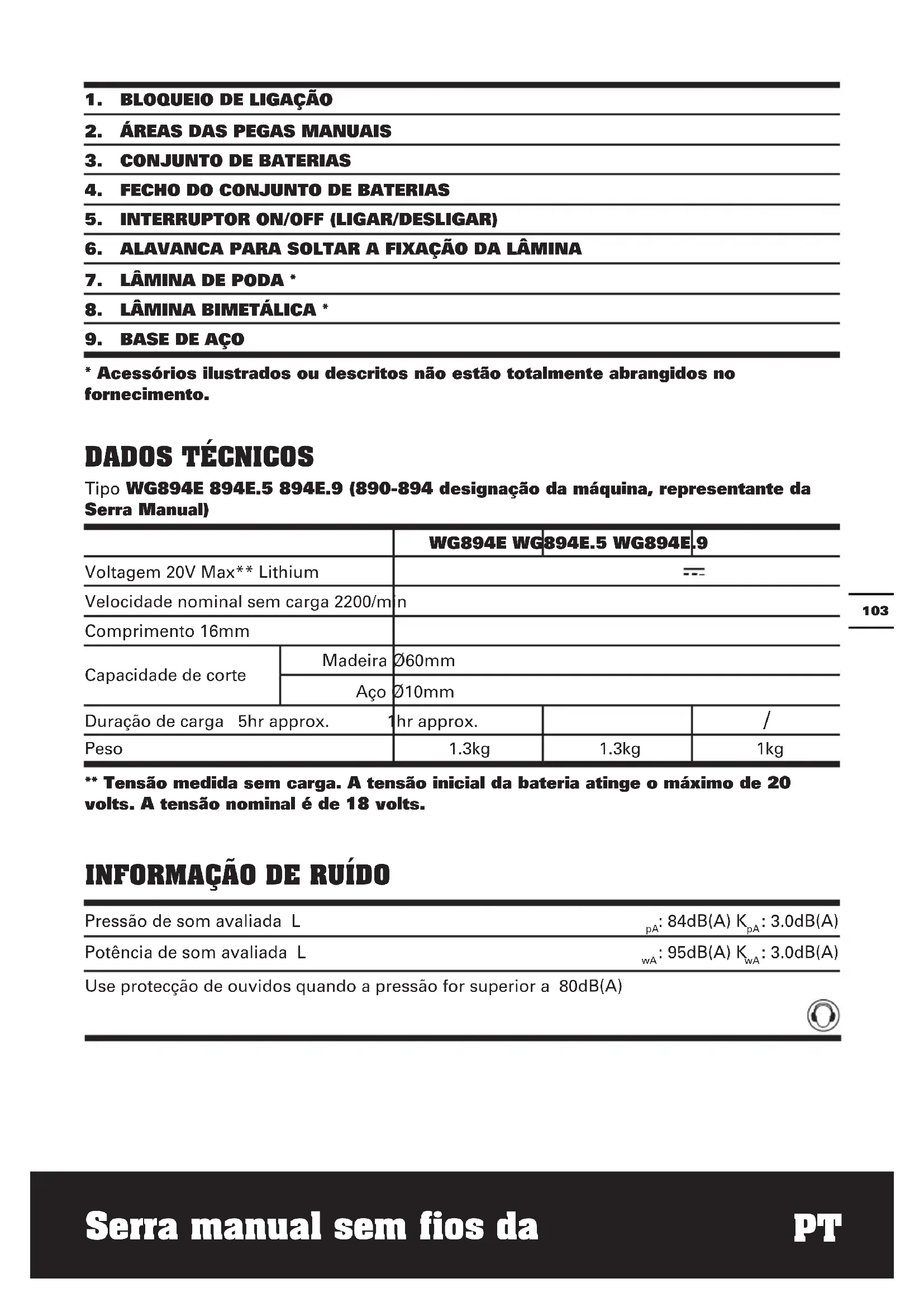

DADOS TÉCNICOS

Tipo WG894E 894E.5 894E.9 (890-894 designação da máquina, representante da Serra Manual)

		WG894E WG	894E.5 WG894E	9
Voltagem 20V Max** Lithium		---
Velocidade nominal sem carga 2200/min
Comprimento 16mm
Capacidade de corte	Madeira	∅60mm
	Aço	∅10mm
Duração de carga 5hr approx.		1hr approx.		/
Peso		1.3kg	1.3kg	1kg

** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão nominal é de 18 volts.

INFORMAÇÃO DE RUÍDO

Pressão de som avaliada L	_pA : 84dB(A) K_pA : 3.0dB(A)
Potência de som avaliada L	_wA : 95dB(A) K_wA : 3.0dB(A)

Use protecção de ouvidos quando a pressão for superior a 80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN60745
cortar tábuas	Valor da emissão da vibração a_h,B=10.60m/s^2
	Instabilidade K=1.5m/ s^2
Cortar vigas de madeira	Valor da emissão da vibração a_h,WB=11.76m/s^2
	Instabilidade K=1.5m/ s^2

O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá também ser utilizado numa avaliação preliminar de exposição.

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, andendo dos exemplos seguintes e de outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não dando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o do total de trabalho.

Como minimizar o seu risco de:

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável) Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Evite utilizar ferramentas a temperaturas de 10°C ou inferior.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

ACESSÓRIOS

	WG894E WG	894E.5 WG894E.9
Lâmina de poda 2
Lâmina bimetálica 1
Conjunto De Baterias 1(WA3551.1) 1(WA3551.1) /
carregador 1(WA3760) 1(WA3860) /

Recomendamos-lhe que compre todos os acessórios no fornecedor onde adquiriu a ferramenta. Para mais pormenores, consulte a embalagem de acessórios. O pessoal do fornecedor também pode ajudar e aconselhar.

AVISOS GERAIS DE SEGU- RANÇA DE FERRAMENTAS ELÉCTRICAS

ATENÇÃO! Leia atentamente as seguintes instruções. A não observância destas instruções pode causar choque eléctrico, incêndio e/ou lesões graves.

Guarde estas instruções para referência futura.

Os termos “ferramenta eléctrica” utilizados em todos os avisos constantes destas instruções referem-se à sua ferramenta eléctrica accionada por corrente eléctrica (com cabo de alimentação) ou ferramenta eléctrica accionada por bateria (sem cabo de alimentação).

1. LOCAL DE TRABALHO

a) Mantenha o local de trabalho limpo e bem arrumado. Áreas com pouca iluminação e desordenadas podem provocar acidentes.
b) Não utilize o aparelho em locais onde existam líquidos, gases ou poeiras inflamáveis e onde exista o risco de explosão. As ferramentas eléctricas produzem faíscas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particularmente as crianças afastadas da ferramenta eléctrica durante o seu funcionamento. Qualquer distracção pode fazê-lo perder o controlo do berbequim.

2. SEGURANÇA ELÉCTRICA

a) A ficha do berbequim deve encaixar bem na tomada de alimentação. Nunca modifique fichas, seja de que maneira for. Não utilize nenhuma ficha de adaptação com ferramentas eléctricas que tenham ligação à terra. Fichas não modificadas e tomadas de corrente adequadas reduzem o risco de choque eléctrico
b) Evite o contacto do corpo com superfícies ligadas à terra como tubos, aquecedores, fogões e frigoríficos. Existe um aumento do risco de choque eléctrico se o seu corpo estiver em contacto com a terra ou a massa.
c) Não exponha este equipamento à chuva ou humidade. A infiltração de água num aparelho eléctrico aumenta o

d) Não maltrate o cabo de alimentação. Nunca utilize o cabo para transportar, puxar ou desligar o aparelho da tomada de corrente. Mantenha o cabo afastado de fontes de calor, óleos, arestas afiadas ou peças em movimento. Cabos danificados ou enredados aumentam o risco de choque eléctrico.
e) Quando trabalhar com uma ferramenta eléctrica ao ar livre, use um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para uso exterior reduz o risco de choque eléctrico.
f) Se não puder evitar a utilização de uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida contra corrente residual. A utilização de um dispositivo com protecção contra corrente residual reduz o risco de choque eléctrico.

3. SEGURANÇA DE PESSOAS

b) Utilize equipamentos de segurança. Use sempre óculos de protecção.

a) Esteja atento, observe o que está a fazer e seja prudente sempre que trabalhar com uma ferramenta eléctrica. Não utilize nunca uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção quando se utiliza uma ferramenta eléctrica pode causar lesões graves.
Equipamentos de segurança, tais como máscaras protectoras, sapatos de sola antiderrapante, capacetes ou protecções auriculares devidamente utilizados reduzem o risco de lesões.
c) Evite o arranque acidental da ferramenta. Certifique-se de que o comutador de alimentação está desligado antes de ligar a ferramenta à fonte de alimentação e/ou à bateria, antes de pegar nela ou antes de a transportar. Se mantiver o dedo no interruptor ou accionar o aparelho enquanto este estiver ligado podem ocorrer acidentes.
d) Remova quaisquer chaves de ajuste ou de porcas antes de ligar a ferramenta eléctrica. Chaves de porcas ou de ajuste fixadas a peças móveis do berbequim podem causar lesões.
e) Não exceda as suas próprias

capacidades. Mantenha sempre o corpo em posição firme e de equilíbrio, o que lhe permite controlar melhor a ferramenta eléctrica em situações imprevistas.

f) Use roupa apropriada. Não use vestuário solto ou artigos de joalharia. Mantenha o cabelo, vestuário e luvas afastados de peças em movimento. Roupas soltas, artigos de joalharia ou cabelos compridos podem ser agarrados por peças em movimento.

g) Se forem fornecidos dispositivos para a montagem de unidades de extracção ou recolha de resíduos, Assegure-se de que são montados e utilizados adequadamente. A utilização destes dispositivos pode reduzir os perigos relacionados com a presença de resíduos.

4. UTILIZAÇÃO E MANUTENÇÃO DA FERRAMENTA ELÉCTRICA

a) Não force a ferramenta. Utilize a ferramenta eléctrica apropriada para cada aplicação. A utilização da ferramenta eléctrica apropriada executa o trabalho de forma melhor e mais segura, à velocidade para a qual foi concebida.
b) Não utilize esta ferramenta se o interruptor estiver deficiente, não ligando ou desligando. Qualquer ferramenta eléctrica que não possa ser controlada pelo interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da fonte de alimentação e/ou remova a bateria da ferramenta antes de proceder a quaisquer ajustes, antes de mudar de acessórios ou antes de guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de activação acidental da ferramenta.
d) Quando não estiver a usar a ferramenta eléctrica, guarde-a fora do alcance das crianças e não deixe que esta seja utilizada por pessoas que não a conheçam, nem tenham lido as instruções. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.
e) Faça a manutenção de ferramentas eléctricas. Verifique quaisquer desalinhamentos, encaixes de peças móveis, quebras e outras condições que possam afectar o funcionamento. Se esta ferramenta estiver avariada, mande-a reparar antes a utilizar. Muitos acidentes

são causados pela manutenção deficiente de ferramentas eléctricas.

f) Mantenha as ferramentas de corte limpas e afiadas. As ferramentas de corte com manutenção adequada e arestas de corte afiadas têm menos probabilidades bloquear e são mais fáceis de controlar.

g) Utilize a ferramenta eléctrica, acessórios, brocas, etc. em conformidade com estas instruções e da forma prevista para este tipo específico de ferramenta, tendo em conta as condições presentes e o trabalho a executar. A utilização de ferramentas eléctricas para aplicações diferentes daquelas a que se destinam pode levar a situações de perigo.

5. UTILIZAÇÃO E MANUTENÇÃO DE FERRAMENTA ALIMENTADA POR CONJUNTO DE BATERIAS

a) Efectue o recarregamento do conjunto de baterias apenas com o carregador especificado pelo fabricante. Um carregador para determinado tipo de conjunto de bateria pode levar ao risco de incêndio se utilizado com outro tipo de conjunto de baterias.

b) Utilize ferramentas eléctricas apenas com os tipos de conjuntos de baterias especificamente designados. A utilização de quaisquer outros tipos de conjuntos de baterias pode levar a riscos de lesão ou incêndio.

c) Quando não estiver a utilizar o conjunto de baterias, mantenha-o afastado de objectos metálicos como clipes, moedas, chaves, pregos, parafusos ou outros objectos metálicos de pequena dimensão, que possam fechar o contacto entre os terminais. O curto-circuito de terminais de bateria pode provocar incêndios ou queimaduras.

d) Em condições inadequadas, o electrólito das baterias pode verter. Evite o contacto. Se ocorrer algum contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure imediatamente aconselhamento médico. O líquido das baterias pode provocar irritações de pele ou queimaduras.

6. ASSISTÊNCIA TÉCNICA

a) A sua ferramenta eléctrica só deve

ser reparada por um técnico de assistência qualificado e devem ser apenas utilizadas peças de substituição genuínas, mantendo assim a segurança da ferramenta.

AVISOS DE SEGURANÇA DA SERRA RECIPROCA

1. Segure na serra recíproca através das superfícies de aderência isoladas quando realizar uma operação na qual o acessório de corte possa estabelecer contacto com os fios ocultos. O acessório de corte pode entrar em contacto com um fio eléctrico vivo o que por sua vez pode fazer com que as partes metálicas da ferramenta fiquem electrificadas e fazer com que o utilizador desta sofra um choque eléctrico.

PONTOS ADICIONAIS DE SEGURANÇA PARA SUA FERRAMENTA

1. Usar máscara anti-poeira.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as células da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.

e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.
f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.
g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.
i) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.
j) Não mantenha a bateria a carregar quando não for utilizada.
k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20°C ± 5°C).
m) Ao eliminar as baterias, mantenha as baterias com diferentes sistemas electroquímicos separadas umas das outras.
n) Recarregue apenas com o carregador especificado pela WORX. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria.
o) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.
p) Mantenha a bateria fora do alcance das crianças.
q) Preserve as informações originais do produto para futura referência.
r) Retire a bateria do equipamento quando não estiver em utilização.
s) Elimine-a de forma adequada.

SÍMBOLOS FUNCIONAMENTO

Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções

Aviso

Usar protecção auricular

Usar óculos de protecção

Usar máscara anti-poeira

Não exponha a chuva ou água

Não queimar

Li-Ion

Não eliminar as baterias. As baterias usadas devem ser entregues num ponto de reciclagem.

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

xINR18/65-y: Pilhas de lítio-ião cilíndricas com diâmetro máx. de 18mm e altura máx. de 65mm; "x" representa um número de série das pilhas ligadas, em branco se 1; "-y" representa um número de células paralelas ligadas, em branco se 1.

NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO CONFORME AS DISPOSIÇÕES

O aparelho é destinado para realizar sobre uma base firme, cortes e recortes em madeira, plástico, metal, placas de cerâmica e borracha.

FUNCIONAMENTO

MUDANÇA DA FERRAMENTA

Retire a bateria do berbequim antes de executar quaisquer ajustes.

Para a montagem da lâmina de serra é necessário usar luvas de protecção.Há perigo de lesões no caso de um contacto com a lâmina de serra. Ao trocar a lâmina de serra, tomar cuidado para que o titular da lâmina de serra é livre de resíduos de material, e. g. aparas de madeira ou metal.

1. SELECIONANDO UMA LÂMINA DE SERRA (Ver Fig A)

NOTA: Utilize apenas comprimentos de lâmina máximos especificados na tabela seguinte para a finalidade de utilização pretendida. Caso não respeite estas instruções poderão resultar danos para o produto e a anulação da garantia.

	Aplicação típica
Lâmina de poda (152mm, 6TPI, 65Mn)	Ramos de jardim, etc.
Lâmina bimetálica (152mm, 18TPI, HSS)	Metais e madeira,etc.

2. FIXAÇÃO DA LÂMINA (Ver Fig B) Retire a bateria do berbequim antes de executar quaisquer ajustes.

Puxe a alavanca de fixação da lâmina (6) para cima com seu dedo polegar, como mostrado. Insira a lâmina na fixação da lâmina e assegure-se de que o a lâmina encaixa no pino dentro do fixador da segurança. Liberte o botão de libertação da segurança da lâmina. Empurre a alavanca de fixação da lâmina para baixo (6), assegurando-se de que a lâmina está fixa de forma segura no lugar.

3. Para retirar a lâmina (Ver Fig B)

Empurre a alavanca de fixação da lâmina para cima com o seu polegar, e depois empurre a lâmina para fora da fixação da lâmina.

CARREGAMENTO DO CONJUNTO DE BATERIAS

ATENÇÃO: O carregador e o conjunto de baterias são concebidos especificamente para trabalhar em conjunto e, por isso, não tente utilizar outros dispositivos. Nunca introduza ou deixe entrar objectos metálicos no seu carregador ou nas ligações do conjunto de baterias porque pode causar falhas eléctricas ou perigos.

O seu conjunto de baterias está DESCARREGDO e tem de o carregar uma vez antes o utilizar. O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro carregador.

1. CARREGAMENTO DO CONJUNTO DE BATERIAS

A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desligase graças à existência de um circuito de protecção. Em ambientes quentes ou após uma utilização intensa, a bateria pode ficar demasiado quente o que não permite o seu carregamento. Deixe a bateria arrefecer antes de a carrega.

2. COMO RETIRAR OU INSTALAR O CONJUNTO DE BATERIAS (Ver Fig C)

Pressione o botão de liberação da bateria pack para liberar e retire a bateria para fora de sua ferramenta. Após a recarga, recoloque-o no seu instrumento. Verifique se a bateria está bem colocada.

OPERAÇÃO

1. INTERRUPTOR ON/OFF (LIGAR/DESLIGAR) (Ver Fig D)

O seu interruptor está numa posição de desbloqueado para evitar qualquer arranque acidental. Pressione o botão de desbloqueio (1), a seguir o interruptor On/Off (5) e depois solte o botão de desbloqueio (1). Para desligar, basta soltar o interruptor. O interruptor tem um gatilho de velocidade variável que pode ser utilizado para aumentar a velocidade da lâmina da serra.

2. INSTRUÇÕES DE TRABALHO

NOTA: Nunca segure com as mãos uma peça que estiver a cortar, nem a apoie nas pernas.

AVISO: Fixe a peça de trabalho numa plataforma estável. Não toque a lâmina de serra peça até atingir a velocidade de funcionamento pleno.

COMO SEGURAR A SUA Serra manual sem fios da DA WORX

Segure a sua Serra manual sem fios da da WORX tal como indicado na Fig E, para um melhor controlo da ferramenta e uma utilização mais confortável quando esta for usada como serra de movimento vaivém.

GERAL (Ver F1, F2) NOTA:

1. Utilize sempre uma lâmina adequada ao material e à espessura do material a ser cortado.
2. Assegure-se sempre de que a peça de trabalho está fixa ou presa para impedir o movimento. Qualquer movimento do material pode afectar a qualidade do corte.
3. A lâmina corta inclinada para cima e pode lascar a superfície mais elevada. Assegure-se de que a superfície mais elevada é uma superfície não visível quando terminar o seu trabalho.

OPERAÇÃO:

1. Marque claramente a linha de corte antes de começar a cortar.
2. Não force a ferramenta. Apoie a base de aço (9) com firmeza na peça de trabalho durante o corte. Aplique apenas uma pressão constante na lâmina suficiente para continuar a cortar.
3. Reduza a pressão à medida que a lâmina chega ao fim da zona de corte.
4. Deixe a serra parar completamente antes de remover a lâmina da peça de trabalho.

CORTE

Para cortar ramos de árvore utilize uma lâmina para madeira. Apoie a base de aço com firmeza no ramo de árvore. Corte junto ao tronco da árvore para reduzir o movimento do ramo que pretende cortar.

CORTE DE METAL

Utilize uma lâmina de dentes mais finos para metais ferrosos e uma lâmina de dentes grossos para metais não ferrosos. Quando cortar chapas de metal finas coloque sempre madeira em ambos os lados da chapa para reduzir a vibração ou o desgaste da chapa. A madeira e a chapa de metal devem ser ambas cortadas. Não force a lâmina de corte quando cortar metal ou chapa de aço fino porque são materiais mais duros e levarão mais tempo a cortar. Uma força excessiva na lâmina pode reduzir o tempo de vida da lâmina ou danificar o motor. Para reduzir o calor durante o corte de metal, aplique um pouco de lubrificante ao longo da linha de corte.

MANUTENÇÃO

Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção.

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. Na sua ferramenta eléctrica, não existem componentes susceptíveis de serem substituídos pelo utilizador. A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. Mantenha as ranhuras de ventilação do motor devidamente limpas. Mantenha todos os controlos de trabalho sem poeira.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico.

Se existirem instalações adequadas

deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Declaramos que o produto

Descrição WORX Serra Manual Sem Fios Tipo WG894E WG894E.5 WG894E.9

(890-894 designação da máquina, representante da Serra Manual)

Função Cortar diversos materiais

Cumpre as seguintes Directivas,

2006/42/EC, 2011/65/EU, 2014/30/EU

Normas em conformidade com:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

Pessoa autorizada a compilar o ficheiro técnico,

Nome: Russell Nicholson

Engenheiro-chefe adjunto, Teste e Certificação

1. LÅSKNAPP

2. HANDTAG

3. BATTERIPAKET

4. BATTERIPAKETETS LÅSNING

5. PÅ/AV-KNAPP

6. LOSSNINGSSPAK FÖR BLADETS FASTKLÄMNING

7. BESKÄRNINGSBLAD *

8. BIMETALLBLAD *

9. STÅLPLATTA

Manusear com cuidado.

Não carregar ou transportar a embalagem se danificada.

Pode existir risco de incêndio.
