BRUKSANVISNING WG894E.9 WORX

* Avbildat eller beskrivet tillbehör ingår delvis inte i leveransomfånget.

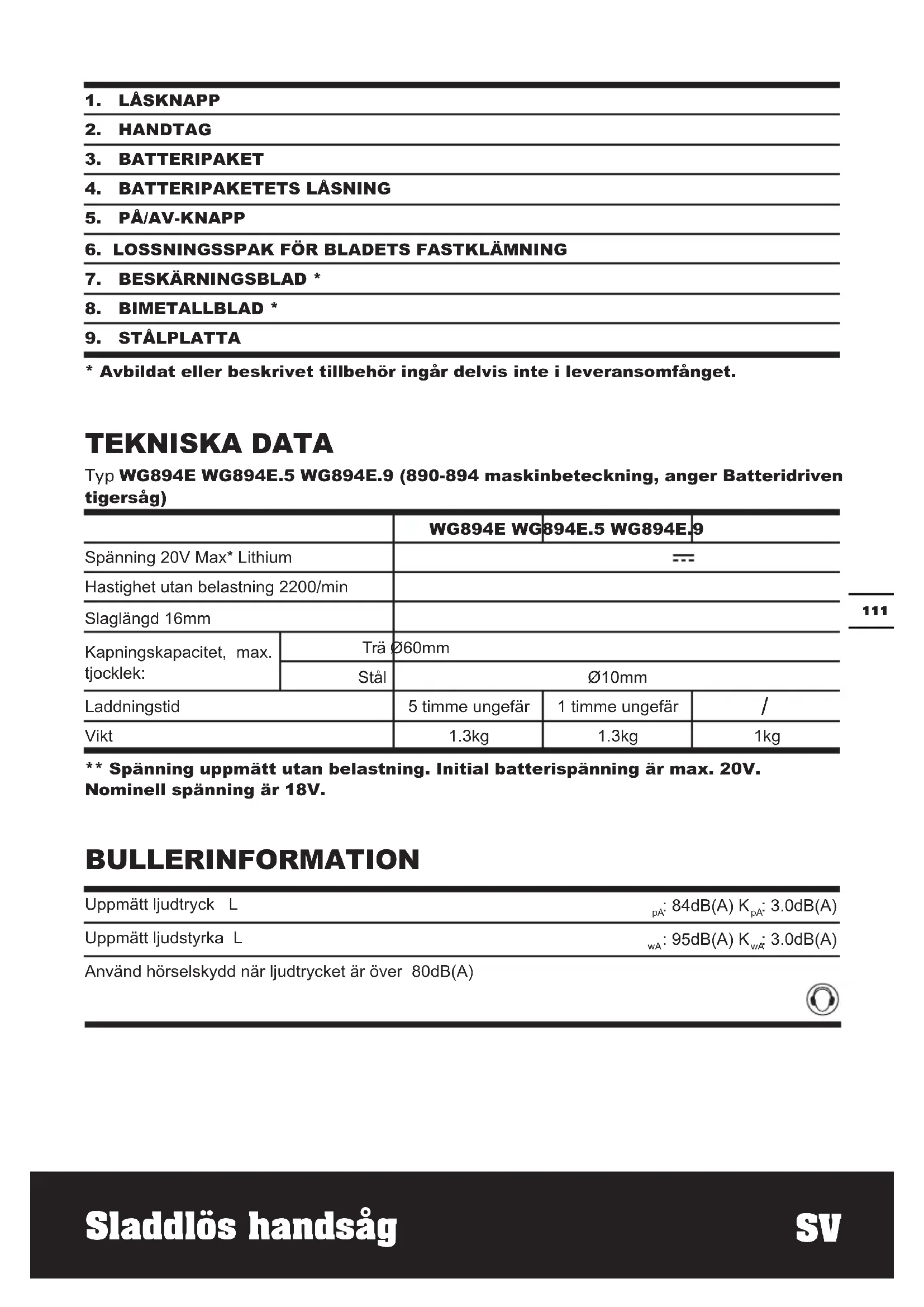

TEKNISKA DATA

Typ WG894E WG894E.5 WG894E.9 (890-894 maskinbeteckning, anger Batteridriven tigersåg)

		WG894E WG	894E.5 WG894E.9
Spänning 20V Max* Lithium		---
Hastighet utan belastning 2200/min
Slaglängd 16mm
Kapningskapacitet, max. tjocklek:	Trä ∅60mm
	Stål	∅10mm
Laddningstid		5 timme ungefär	1 timme ungefär	/
Vikt		1.3kg	1.3kg	1kg

** Spänning uppmätt utan belastning. Initial batterispänning är max. 20V. Nominell spänning är 18V.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA : 84dB(A) K_pA : 3.0dB(A)
Uppmätt ljudstyrka L	_wA : 95dB(A) K_wA : 3.0dB(A)

Använd hörselskydd när ljudtrycket är över 80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745:

Kapning av brädor	Vibrationsutsändningsvärde a_h,B = 10.60m/s^2
	Osäkerhet K=1.5m/s ^2
Kapning av träbalkar	Vibrationsutsändningsvärde a_h,WB = 11.76m/s^2
	Osäkerhet K=1.5m/s ^2

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs)

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10°C eller lägre

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WG894E WG	894E.5 WG894E.9
Beskärningsblad 2
Bimetallblad 1
Batteripaket 1(WA3551.1) 1(WA3551.1) /
Laddare 1(WA3760) 1(WA3860) /

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

GENERELLA SÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING! Läs alla instruktioner.

Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÍDET

a) Híll arbetsomrídet rent och väl upplyst. Skräpiga och mörka omríden är skaderisker.

b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller İngor.

c) Híll barn och Ískídare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

2) ELSÄKERHET

a) Stickkontakterna till verktyget míste matcha eluttaget. Modifiera inte stickkontakten pí nígot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskíp. Det finns en större risk för elstötar om din kropp är jordad.

c) Exponera inte strömförande verktyg för regn eller fuktiga förhíllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar.

d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Híll sladden borta frín hetta, olja, skarpa kanter eller rörliga delar. Skadade eller

tilltrasslade sladdar ökar risken för elstötar.

e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.

f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning.

Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, híll ögonen pí vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller píverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.

b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.

c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret pí kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÍ-läge utgör det en skaderisk.

d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pí det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pí en roterande del pí ett strömförande verktyg kan orsaka personskador.

e) Sträck dig inte för língt. Bibehíll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.

f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Híll ditt hír, dina kläder och handskar borta frín rörliga delar. Lösa kläder, smycket eller língt hír kan

snärjas in i rörliga delar.

g) Om det pl enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt.
Använder du dessa anordningar reducerar det dammrelaterade faror.

4) ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.

b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och místre repareras.

c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte nígon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.

e) Utför underhíll pí verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan píverka användningen av elverktyget. Om den skadats míste elverktyget repareras före användning. Mínga olyckor orsakas av felaktigt underhíllna elverktyg.

f) Hill sigverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.

g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och plí det sätt som avsetts för varje typ

av elverktyg. Ha också i ítanke arbetsförhíllandena och arbetet som skall utföras. Använder du elverktyg för ítgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

5) ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.

b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.

c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.

d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

6) UNDERHÍLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar.

Det kommer att garantera att elverktygets säkerhet bibehílls.

SÄKERHETSVARNINGAR FÖR TIGERSÅG

1. Håll verktyget med isolerade greppytor när du utför ett arbete där sågverktyget kan komma i kontakt med dolda sladdar. Kommer man i

kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR DIN TIGERSÅG

1. Använd skyddsmask mot damm.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används ska det förvaras på avständ från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda

ur batteriet många gånger för att nå maximal prestanda.

I) Batterier fungerar bäst när de används vid normal rumstemperatur (20°C ± 5°C).

m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.

n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.

o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

p) Håll batteriet borta från barn.

q) Behåll den ursprungliga bruksanvisningen för framtida användning.

r) Plocka ur batteriet från verktyget då det inte används.

s) Kassera batteriet på rätt sätt.

SYMBOLER BRUKSANVISNING

För att minska risken för skador måste användaren läsa bruksanvisningen

Varning

Använd skyddsglasögon

Använd hörselskydd

Använd skyddsmask mot damm

Får ej utsättas för regn eller vatten

Får ej uppeldas

Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation.

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

xINR18/65-y: Cylindriska litiumjonbattericeller med max diameter på 18 mm och max höjd på 65 mm; "x" representerar ett antal seriekopplade celler, tomt om 1. "-y" Representerar ett antal parallellt anslutna celler, tomt om 1.

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSEN LIG ANVÄNDNING:

Sticksågen är avsedd för att på fast underlag såga igenom och göra urtag i trä, plast, metall, keramikplattor och gummi.

MONTERING

BYTE/INSÄTTNING AV SÅGBLADET

Ta ur batteriet innan du gör justeringar eller utför service eller underhåll.

Använd skyddshandskar vid montering av sågbladet. Om sågbladet berörs finns risk för personskada. Vid byte av sågblad ska du se till att sågbladets hållare är fritt från materialrester, t.ex. trä- eller metallspan.

OBS: Använd endast maximal bladlängd, angiven i tabellen nedan, för det avsedda ändamålet för applikationen. Underlåtenhet att följa dessa råd kommer att resultera i skador på produkten och att garantin blir ogiltig.

	Typisk användning
Beskärningsblad (152 mm, 6 TPI, 65 Mn)	Grenar, mm.
Bimetallblad (152 mm, 18 TPI, HSS)	Metaller och trä, mm.

2. SÄTTA I ETT BLAD (Se B)

Ta ur batteriet innan du gör justeringar eller utför service eller underhåll.

Dra ner lossningsspaken för bladets fastklämning (6), för in bladets skaft i hållaren tills det tar emot. Släpp lossningsspaken (6) för att låsa fast bladet (7/8) i rätt position.

Kontrollera att sågbladet sitter stadigt.

Ett löst sågblad kan falla ur och leda till personskada.

3. TA BORT ETT BLAD (Se B)

För att ta bort ett blad trycker du ner lossningsspaken och drar ut bladet.

LADDNING

WARNING: Laddaren och batteripaketet är särskilt

konstruerade för att fungera tillsammans. Använd inget annat batteripaket eller någon annan laddare. Se till att inga metallföremål kommer in i laddaren eller batteripaketet. Det kan orsaka elektriska fel som kan medföra fara.

Ditt batteripaket är OLADDAT och du måste ladda det en gång innan användning. Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

1. LADDA BATTERIET

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets. I en varm miljö eller efter massiv användning, kan batteripaketet blir alltför varmt för att kunna laddas. Låt batteriet svalna före laddning.

2. TA BORT ELLER SÄTTA I BATTERIPAKETET (Se C)

Tryck in batteriet knappen Pack-versionen för att frigöra och skjut batteriet ut från ditt verktyg. Efter ladda, skjut tillbaka till ditt verktyg. Det glider lätt in och kräver bara ett lätt tryck på slutet.

DRIFT

1. SÄKERHETSSTRÖMBRYTARE TILL/FRÅN (Se D)

Strömbrytaren är låst i FRÅN-läge för att hindra att maskinen startas oavsiktligt. Håll in låsknappen (1), tryck på Till/Från-knappen (5) och släpp ut låsknappen (1). Nu är kontakten tillslagen. För att stänga av maskinen släpper du bara ut Till/Från-knappen.

2. ARBETSBESKRIVNING

OBS: Håll maskinen på avständ från kroppen. Se till att du står stadigt och säkert.

WARNING: Spänn fast arbetsstycket på en stabil

plattform. För inte bladet till

arbetsstycket innan sågen nätt full drifthastighet.

HUR MAN HÄLLER EN WORX sladdlös handsåg

Håll din WORX sladdlös handsåg som visas i ill E för största möjliga kontroll över verktyget och bekväm användning som oscillerande såg.

ALLMÄNT (Se F1, F2)

OBS:

1. Använd alltid ett sågblad som passar materialet och materialets tjocklek. Skärningskvaliteten förbättras allteftersom antalet sågtänder ökar.
2. Se alltid till att arbetsstycket hålls eller spänns fast så att det inte förflyttar sig. Säkra större paneler nära skärlinjen. Alla rörelser i materialet kan påverka sågningskvaliteten.
3. Bladet sågar bara vid den uppåtgående rörelsen och kan flisa ytan. När du sågar ser du till att den översta delen på ytan inte syns när ditt arbete är avslutat.

DRIFT:

1. Markera skärlinjen tydligt innan du börjar såga.
2. Tvinga inte verktyget. Placera stålbasen (9) stadigt på föremålet medan du sågar. Använd endast den kraft som behövs för att sågbladet ska ta.
3. Minska trycket när sågbladet närmar sig slutet av skärlinjen.
4. Låt sågen stanna helt innan du drar ut sågbladet ur föremålet.

BESKÄRNING

Använd beskärningsbladet när du sågar av trädgrenar. Håll stålbasen stadigt mot grenen. Såga nära stammen så att den sågade grenen rör sig så lite som möjligt.

SÅGA I METALL

Använd ett smalare sågblad för järnmaterial och ett grövre blad för material som inte innehåller järn. När du sågar i tunn plåt ska du alltid klämma fast stål på båda sidor av plåten för att minska vibrationer och slitningar i plåten. Tvinga in bladet när du sågar i tunna metallmaterial eller stålskivor, eftersom dessa material är hårdare och tar längre tid att såga. För stort

tryck på bladet kan reducera bladets livslängd eller skada motorn. För att reducera värmen vid metallsågning applicerar du lite smörjmedel längs såglinjen.

UNDERHÅLL

Ta ur batteriet innan du gör justeringar eller utför service eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa.

Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning Batteridriven tigersåg

(890-894 maskinbeteckning, anger Batteridriven tigersåg)

Funktion Sågning av olika material

Uppfyller följande direktiv,

2006/42/EC, 2011/65/EU, 2014/30/EU

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-11

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)

Vice chefsingenjör, tester och certifiering
