NAVODILA ZA UPORABO WG894E.9 WORX

• Pri standardni dobavi niso vključeni vsi prikazani dodatki.

: 3.0dB(A) Vrednotena raven zvočne moči L

: 3.0dB(A) Če je raven hrupa nad 80dB (A), uporabite zaščito za ušesa WG894E WG894E.5 WG894E.9 Napetost 20V Maks** Lithium Št. vrt. brez obremenitve 2200/min Dolžina obdelovanca 16mm Zmogljivost rezanja Les Ø60mm Jeklo Ø10mm Čas polnjenja 5h (pribl.) 1h (pribl.) / Teža orodja 1.3kg 1.3kg 1kg ** Napetost merjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20V. Običajna napetost je 18V.120 Brezžična ročna žaga z litijevim akumulatorjem

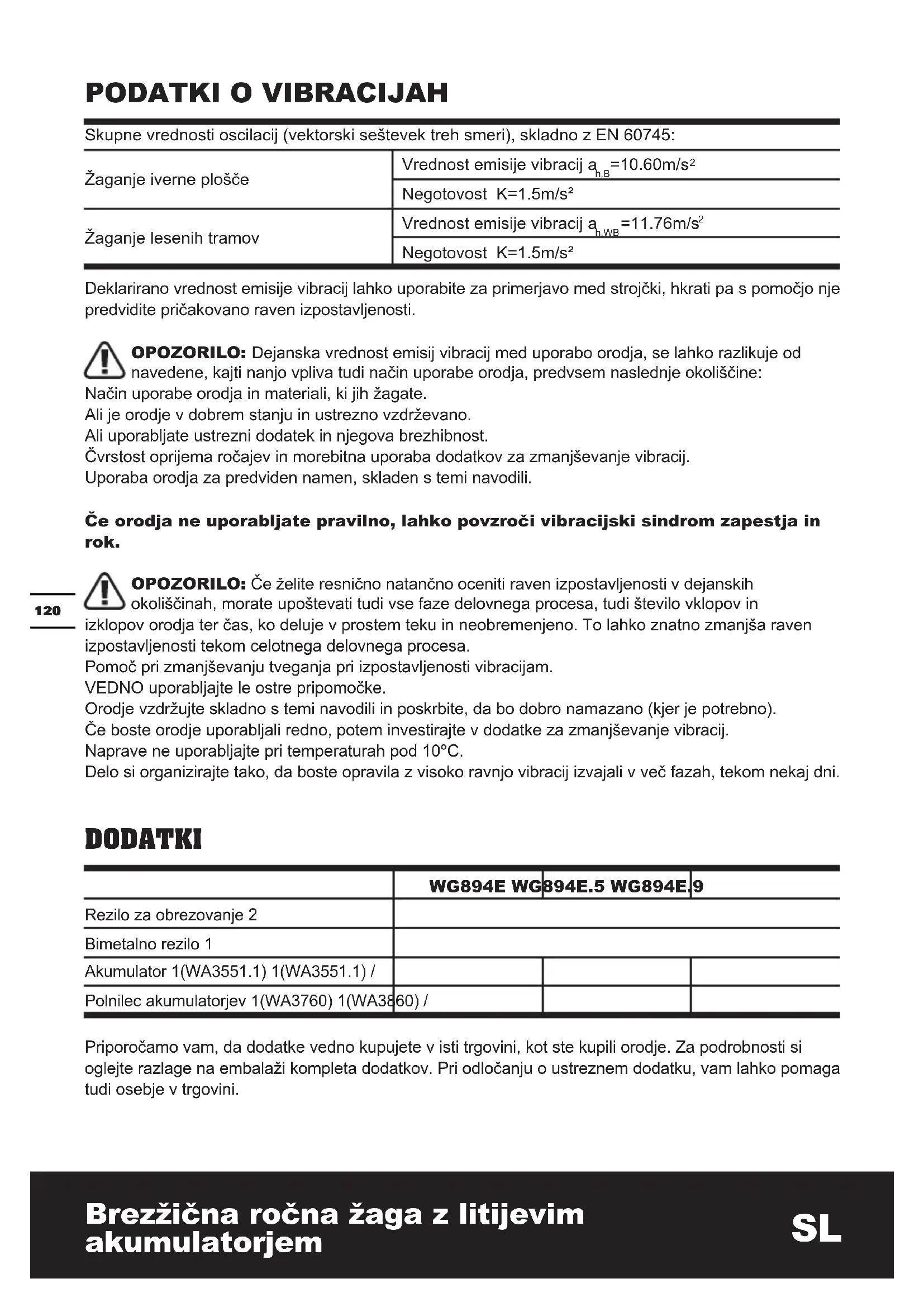

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745: Žaganje iverne plošče Vrednost emisije vibracij a h,B =10.60m/s

Negotovost K=1.5m/s² Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti. OPOZORILO: Dejanska vrednost emisij vibracij med uporabo orodja, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe orodja, predvsem naslednje okoliščine: Način uporabe orodja in materiali, ki jih žagate. Ali je orodje v dobrem stanju in ustrezno vzdrževano. Ali uporabljate ustrezni dodatek in njegova brezhibnost. Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij. Uporaba orodja za predviden namen, skladen s temi navodili. Če orodja ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok. OPOZORILO: Če želite resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, morate upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov orodja ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa. Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam. VEDNO uporabljajte le ostre pripomočke. Orodje vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazano (kjer je potrebno). Če boste orodje uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij. Naprave ne uporabljajte pri temperaturah pod 10°C. Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni. DODATKI WG894E WG894E.5 WG894E.9 Rezilo za obrezovanje 2 Bimetalno rezilo 1 Akumulator 1(WA3551.1) 1(WA3551.1) / Polnilec akumulatorjev 1(WA3760) 1(WA3860) / Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili orodje. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.121 Brezžična ročna žaga z litijevim akumulatorjem

OPOZORILO! Preberite vsa opozorila in napotke. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje lahko potrebovali. Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1. VARNOST NA DELOVNEM MESTU

a) Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neustrezna osvetlitev delovnega mesta lahko povzročita nezgode. b) Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. c) Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Usmerjanje pozornosti drugam lahko povzroči izgubo nadzora nad orodjem.

2. ELEKTRIČNA VARNOST

a) Vtikač napajalnega kabla orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. c) Prosimo, da orodje zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli orodja. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara. f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe. b) Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Pred vklapljanjem električnega orodja odstranite nastavitvena orodja122 Brezžična ročna žaga z litijevim akumulatorjem

ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu orodja, lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali. f) Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Z lasmi, oblačili ali rokavicami se ne približujte premikajočim se delom orodja. Premikajoči se deli orodja lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.

a) Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v konkretni situaciji delali bolje in varneje. b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. d) Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, ga ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte električno orodje. Nadzirajte brezhibno delovanje premičnih delov orodja, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo orodja popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. f) Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. g) Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upoštevajte delovne pogoje in namen, za katerega boste orodje uporabljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

5. SKRBNO RAVNANJE IN UPORABA

AKUMULATORSKIH ORODIJ a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilec, ki je namenjen določeni vrsti akumulatorjev, se lahko vname, če ga boste uporabljali skupaj z nepredpisanim akumulatorjem. b) V električnih orodjih uporabljajte le akumulatorske Mbaterije, ki so zanje predvidene. Uporaba drugih akumulatorjev lahko povzroči telesne poškodbe ali požar. c) Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar. d) V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Pri naključnem stiku te tekočine s kožo, prizadeto mesto izpirajte z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Akumulatorska tekočina ob stiku lahko povzroči draženje kože ali opekline.

a) Vaše električno orodje naj popravlja samo kvalicirano strokovno osebje123 Brezžična ročna žaga z litijevim akumulatorjem

1. Povratno žago med uporabo trdno

držite za izolirana ročaja, kajti rezilo bi lahko prišlo v stik z električnim kablom. Stik rezila z električnim kablom pod napetostjo bi povzročil naelektritev neizoliranih delov orodja in električni udar. DODATNI VARNOSTNI

1. Nosite zaščitno masko za prah.

VARNOSTNA OPOZORILA ZA AKUMULATOR a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja. b) Pazite, da ne povzročite kratkega stika med terminaloma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi povezave terminalov s prevodnimi predmeti. Kadar akumulator ni nameščen v napravi, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med terminaloma. Če pride do stika med terminaloma akumulatorja, to lahko povzroči požar. c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi. d) Akumulatorja ne izpostavljajte mehanskim udarcem. e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč. f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili. g) Akumulator shranjujte na čistem in suhem mestu. h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.

i) Akumulator morate pred uporabo

napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke. j) Če akumulatorja ne polnite, ga odstranite iz polnilca. k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti. l) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20°C ± 5°C). m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno. n) Za polnjenje uporabljajte le polnilce, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara. o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja. p) Akumulatorje shranjujte izven dosega otrok. q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju. r) Če naprave ne uporabljate, iz nje odstranite akumulator. s) Akumulatorje odlagajte skladno s predp124 Brezžična ročna žaga z litijevim akumulatorjem

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila. NAMEN UPORABE: Strojček uporabljajte le za žaganje lesa, plastike, kovine in gradbenih materialov, med žaganjem pa naj bo trdno prislonjen ob obdelovanec. SESTAVLJANJE

VSTAVLJANJE/ZAMENJAVA ŽAGINEGA

LISTA Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem, odstranite akumulator iz orodja. Pri nameščanju rezila nosite zaščitne rokavice. Nevarnost poškodb pri dotikanju rezila. Pri zamenjavi žaginega lista pazite na to, da v prijemalu ne bo ostankov materiala, na primer lesa ali kovinskih ostružkov.

OPOMBA: Vedno uporabljajte le rezila, ki so namenjena za posamezno vrsto uporabe in maksimalnih dolžin, ki so navedene v spodnji tabeli. Neupoštevanje te opombe lahko privede do poškodbe izdelka in razveljavitve garancije. Tipični način uporabe Rezilo za obrezovanje (152 mm, 6TPI, 65Mn) Obrezovanje na vrtu itd. Bimetalno rezilo (152 mm, 18TPI, HSS) Kovine in les itd.

2. VSTAVLJANJE ŽAGINEGA LISTA

(Glejte sliko B) Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem, odstranite akumulator iz orodja. Povlecite vpenjalno objemko (6) navzdol in do konca vstavite rezilo v ležišče. Sprostite vpenjalno objemko (6), da se rezilo (7/8) zaklene na mesto. Preverite, če je rezilo dobro vpeto. Če rezilo ni dobro vpeto, med delovanjem lahko zdrsne iz ležišča in povzroči poškodbe. Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo Opozorilo Uporabljajte zaščito za oči Uporabljajte zaščito za ušesa Nosite zaščitno masko za prah Ne izpostavljajte dežju ali vodi Prepovedano sežiganje Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov. Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki. xINR18/65-y: Cilindrične litijeve akumulatorske celice največjega premera 18 mm in dolžine 65 mm; “x” predstavlja število zaporedno vezanih celic, če je 1, potem je to mesto prazno; “-y” predstavlja število vzporedno vezanih celic, če je 1 je mesto prazno.125 Brezžična ročna žaga z litijevim akumulatorjem

(Glejte sliko B) Rezilo odstranite tako, da pritisnete na vpenjalno objemko in izvlečete rezilo. POLNJENJE AKUMULATORJA OPOZORILO! Polnilec in akumulator sta posebej zasnovana za skupno delovanje, zato ne poskušajte uporabljati nobenih drugih polnilcev niti akumulatorjev. V polnilec ali akumulator nikoli ne vstavljajte kovinskih predmetov, ker bi slednji lahko povzročili kratki stik ali druge okvare. Akumulator je ob dobavi NENAPOLNJEN, zato ga morate pred prvo uporabo do konca napolniti. Priloženi polnilec za akumulator je namenjen za polnjenje litijevih akumulatorjev, ki jih uporablja strojček. Za polnjenje nikoli ne uporabljajte drugega polnilnika.

1. Polnjenje akumulatorja

Litijevi akumulatorji so zaščiteni pred popolno izpraznitvijo. Ko se takšen akumulator zadosti izprazni, varnosti tokokrog strojčka prepreči nadaljnje delovanje. V vročem okolju ali po visoki obremenitvi se akumulator lahko tako segreje, da prepreči polnjenje. Zato počakajte, da se akumulator ustrezno ohladi.

2. ODSTRANITEV IN NAMESTITEV

AKUMULATORJA (Glejte sliko C ) Pritisnite gumb za sprostitev akumulatorja in slednjega izvlecite iz orodja. Po polnjenju akumulator vstavite nazaj v orodje. Pri tem lahko uporabite majhno silo. UPORABA NAPRAVE

WORX ročno povratno žago primite kot je prikazano sliki E, kajti tako boste z njo najlažje in najudobnejše rokovali.

1. Vedno uporabljajte rezila, ki so primerna za

strukturo ter debelino obdelovanca. Kakovost reza bo boljša, če boste uporabili rezilo z več zobmi.

2. Vedno poskrbite, da bo obdelovanec trdno

vpet in se ne bo mogel premikati. Velike plošče ustrezno podprite čimbolj blizu mesta rezanja. Če se obdelovanec med obdelavo premika, potem kakovost obdelave ne bo ustrezna.

3. Rezilo žaga med premikanjem navzgor,

zato lahko razcefra robove zgornje površine. Priporočamo, da obdelovanec obrnete tako, da bo zgoraj površina, ki pri vgradnji obdelovanca ne bo vidna. UPORABA ORODJA:

1. Pred žaganjem začrtajte linijo rezanja.

2. Orodja ne preobremenjujte Med žaganjem

jekleno podnožje (9) naprave trdno pritiskajte ob obdelovanec. Na rezilo pritiskajte le s takšno silo, da bo to lahko prosto rezalo v obdelovanec.

3. Na koncu reza zmanjšajte pritisk na rezilo.

4. Preden rezilo vzamete iz obdelovanca,

REZANJE KOVIN Feridne kovine režite s nim rezilom, neferidne kovine pa z bolj grobim rezilom. Pri rezanju plošč, na slednje vedno vpnite jekleno oporo s katero boste zmanjšali vibracije in napetosti v plošči. Med rezanjem tanjših kovinskih obdelovancev ali plošč, nikoli na rezilo ne pritiskajte s prekomerno silo, kajti zaradi trdote teh obdelovancev bo rezanje trajalo dlje časa. Prekomeren pritisk na rezilo lahko tudi prekomerno obremeni rezilo, skrajša njegovo življenjsko dobo in poškoduje motor naprave. Za zmanjšanje trenja med rezilom in obdelovancem, na linijo rezanja nanesite malce olja. VZDRŽEVANJE Po vsaki uporabi odstranite akumulator iz ležišča in preverite napravo glede morebitnih poškodb. Vaša naprava ne zahteva dodatnega mazanja. Naprava tudi nima nobenih delov, ki bi jih morali servisirati. Za čiščenje naprave nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite jo le s suho krpo. Napravo vedno shranjujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu. VAROVANJE OKOLJA Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

Mi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Izjavljamo, da je izdelek, Opis izdelka WORX brezžična ročna žaga Vrsta izdelka WG894E WG894E.5 WG894E.9 (890-894 zasnova naprave, predstavnik žag) Funkcija Rezanje različnih materialov Skladen z naslednjimi direktivami, 2006/42/EC, 2011/65/EU, 2014/30/EU In izpolnjuje naslednje standarde, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-11 Oseba, ki je pooblaščena za skladnost tehnične dokumentacije, Ime Russell Nicholson Naslov Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT,
