GEBRUIKSAANWIJZING WG894E.9 WORX

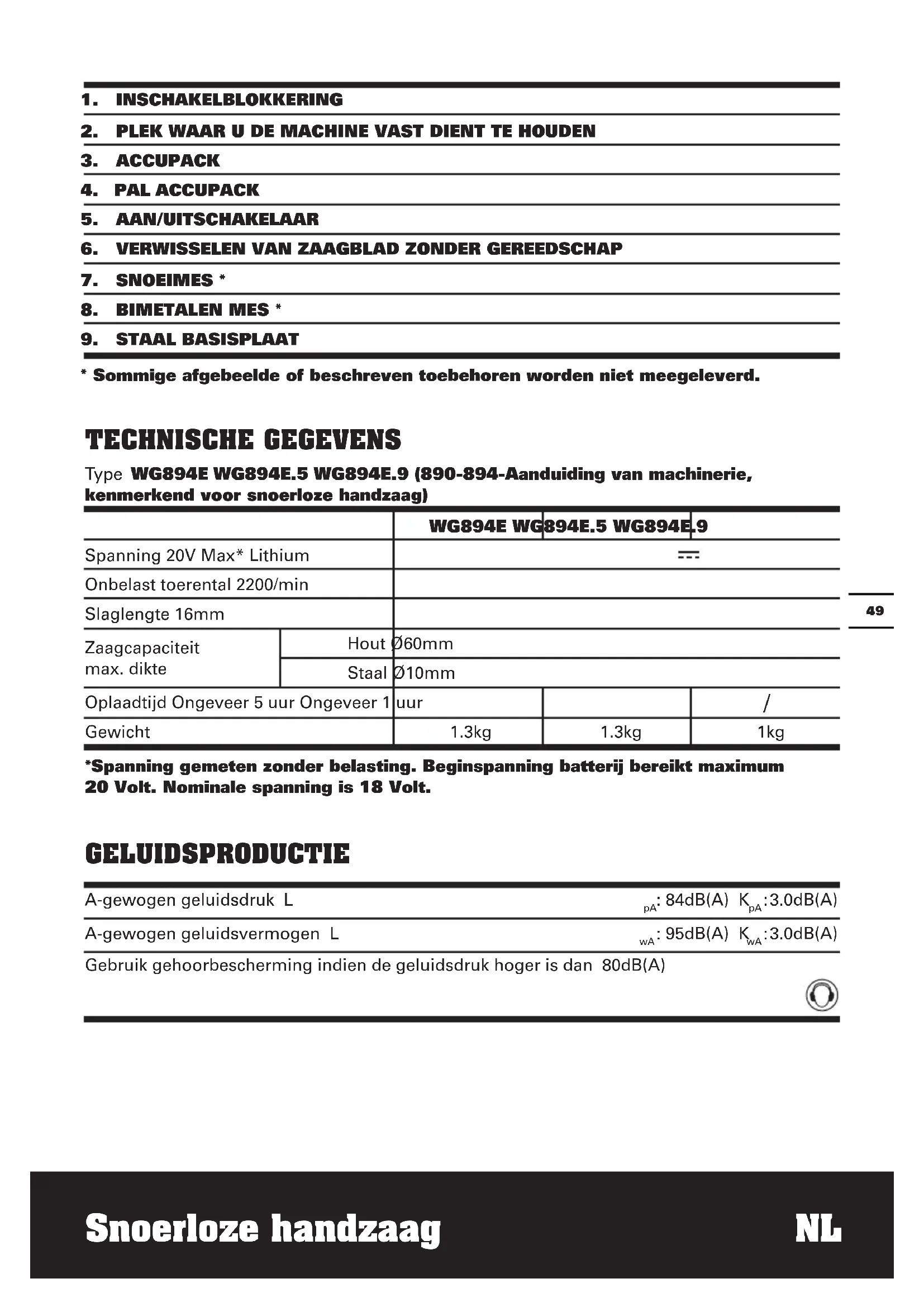

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd. GELUIDSPRODUCTIE A-gewogen geluidsdruk L

3.0dB(A) Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A) TECHNISCHE GEGEVENS Type WG894E WG894E.5 WG894E.9 (890-894-Aanduiding van machinerie, kenmerkend voor snoerloze handzaag) WG894E WG894E.5 WG894E.9 Spanning 20V Max* Lithium Onbelast toerental 2200/min Slaglengte 16mm Zaagcapaciteit max. dikte Hout Ø60mm Staal Ø10mm Oplaadtijd Ongeveer 5 uur Ongeveer 1 uur

Fout K=1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Vermijd het gebruik bij temperaturen van 10

C of minder Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. ACCESSOIRE WG894E WG894E.5 WG894E.9 Snoeimes 2 Bimetalen mes 1 Accupack 1(WA3551.1) 1(WA3551.1) / Lader 1(WA3760) 1(WA3860) / Wij adviseren u alle accessoires te kopen bij de winkel waar u het gereedschap gekocht heeft. Kijk voor meer details op de verpakking van het accessoire. Ook het winkelpersoneel kan u helpen en adviseren.51 Snoerloze handzaag

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2. ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een52 Snoerloze handzaag

veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4. GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/ messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.53 Snoerloze handzaag

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSWAARSCHUWINGEN RECIPROZAAG

1. Houd het gereedschap vast bij de

geïsoleerde handgrepen wanneer de zaag in contact zou kunnen komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen. AANVULLENDE VEILIGHEIDSREGELS VOOR DE RECIPROZAAG

1. Draag een stofmasker.

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt . g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek54 Snoerloze handzaag

als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik

worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C). m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden. n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type. o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. p) Houd accupacks buiten het bereik van kinderen. q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat . SYMBOLEN Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen. Waarschuwing Draag oogbescherming Draag oorbescherming Draag een stofmasker Niet blootstellen aan regen of water Niet in brand steken Gooi lege accu’s niet in het vuur of bij het normale huisafval. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt. Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. xINR18/65-y: Cilindrische lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; “x” staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; “-y” staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.55 Snoerloze handzaag

BEDIENINGSINSTRUCTIES OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

GEBRUIK VOLGENS BESTEMMING

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. MONTAGE INZETGEREEDSCHAP WISSELEN Verwijder het accupack uit de zaag voordat u instellingen verandert, onderhoud pleegt of een onderdeel repareert. Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar. Bij het wijzigen van het zaagblad, zorg dat het zaagblad houder is van materieel residu, e. g. hout of metaal krullen.

1. SELECTEREN VAN EEN ZAAGBLAD

(Zie A) OPMERKING: Gebruik alleen de maximale meslengtes die in de onderstaande tabel worden gespecificeerd voor het beoogde doel van de toepassing. Het niet naleven van dit advies zal leiden tot schade aan het product en het vervallen van de garantie. Typische toepassing Snoeimes (152 mm, 6 TPI, 65 Mn) Tuintakken, enz. Bimetalen mes (152 mm, 18 TPI, HSS) Metalen en hout, enz.

2. PLAATSEN ZAAGBLAD (Zie B)

Verwijder het accupack uit de zaag voordat u instellingen verandert, onderhoud pleegt of een onderdeel repareert. Duw de knop voor de klem van het zaagblad (6) naar beneden met uw duim, zoals getoond op de tekening. Plaats het zaagblad door de voorkant van de draaivoet in het klemmechanisme van de zaag. Zorg ervoor dat de pin in de klem in het gat in het zaagblad past. Laat de knop voor het verwisselen van het zaagblad los. Trek het zaagblad naar buiten en op en neer om u ervan te verzekeren dat het blad op de juiste wijze gemonteerd is in de klem.

3. HET VERWIJDEREN VAN EEN

ZAAGBLAD (Zie B) Duw de knop van de zaagbladklem met de duim naar beneden en trek het zaagblad uit de klem.

HET ACCUPACK OPLADEN

WAARSCHUWING! De lader en het accupack zijn speciaal ontworpen om samen gebruikt te worden. Gebruik dus geen andere apparaten. Steek nooit metalen voorwerpen in de lader of in het accupack om elektrische defecten en ongelukken te voorkomen. Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

1. HET ACCUPACK OPLADEN

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

2. HET ACCUPACK VERWIJDEREN OF

PLAATSEN (Zie C) Druk de batterij ontspanknop vrij te geven en schuif de batterij uit uw tool. Na het herladen, terug schuif deze in je instrument.U hoeft alleen licht te duwen op het accupack om dat te doen. WERKING

1. VEILIGHEIDS-AAN/UITSCHAKELAAR

(Zie D) Uw schakelaar staat in een gesloten uitstand om ongewenst starten te voorkomen. Druk op de slotknop (1) gevolgd door de aan/56 Snoerloze handzaag

uitschakelaar) (5) en laat de slotknop los. Laat de schakelaar los om het apparaat uit te zetten. De schakelaar is een variabele snelheidsstarterschakeling die gebruikt kan worden om de snelheid van het zaagblad te verhogen.

OPMERKING: Houd het werkobject nooit met de handen vast of over uw been. WAARSCHUWING: Zet het werkobject vast op een stabiel platform. Raak mes te zagen werkstuk tot volledige operationele snelheid bereikt.

HOE HOUDT U DE WORX SNOERLOZE

HANDZAAG VAST? Hanteer de WORX snoerloze handzaag zoals in afbeelding E, zodat u een goede beheersing hebt over de machine en hem comfortabel als heen en weer gaande zaag kunt gebruiken. ALGEMEEN (Zie F1, F2) OPMERKING:

1. Gebruik een zaagblad dat geschikt is voor

het materiaal dat en de materiaaldikte die gezaagd moet worden.

2. Zorg er altijd voor dat het werkobject

stevig vastgeklemd zit om bewegingen te voorkomen. Elke beweging van het materiaal kan de kwaliteit van de snede beïnvloeden.

3. Het zaagblad zaagt met een opwaartse

beweging en kan het bovenste oppervlak van de randen van het werkobject versplinteren bij het zagen. Zorg ervoor dat het bovenste oppervlak niet zichtbaar is als u klaar bent. WERKING:

1. Markeer de zaaglijn duidelijk voordat u

2. Forceer de machine niet. Zet de stalen voet

(9) stevig op het werkstuk terwijl u zaagt. Oefen voldoende druk op het zaagblad uit zodat de zaag blijft werken.

3. Verninder de druk op het zaagblad als het

einde van de zaagsnede bereikt wordt.

Laat de zaag volledig tot stilstand komen voordat u het zaagblad uit het werkstuk verwijdert. TRIMMEN Gebruik een zaagblad voor hout bij het zagen van boomtakken. Houd de stalen voet stevig tegen de tak. Zaag in de buurt van de boomtak zodat de tak weinig kan bewegen. METAALSNIJDEN Gebruik een fijner zaagblad voor ijzerhoudende metalen en een ruw zaagblad voor ijzerloze metalen. Klem, wanneer u dunne metalen bladen snijden, altijd hout aan beide kanten van het blad om trilling te verminderen of scheuren van het metaal te voorkomen. Hout en metalen bladen moeten beiden gesneden worden. Forceer het snijblad niet wanneer u dun metaal of staalblad snijdt aangezien dit hardere materialen zijn en het langer duurt deze te snijden. Overmatige kracht op het blad vermindert de levensduur van het blad of beschadigt de motor. Voeg een beetje smeer toe bij de snijlijn om de warmte te verminderen tijdens het metaalsnijden. ONDERHOUD Verwijder het accupack uit de zaag voordat u instellingen verandert, onderhoud pleegt of een onderdeel repareert. Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product Beschrijving WORX Snoerloze handzaag Type WG894E WG894E.5 WG894E.9 (890-894-aanduiding van machinerie, kenmerkend voor snoerloze handzaag) Functie Verschillende materialen zagen Overeenkomt met de volgende richtlijnen 2006/42/EC, 2011/65/EU, 2014/30/EU Standaards in overeenstemming met EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-11 De persoon die bevoegd is om het technische bestand te compileren, Naam: Russell Nicholson Adres: Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK Suzhou 2016/09/01 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en58 Bezprzewodowa podręczna piła z baterią litowo-jonową
