| Typ produktu | Elektrický vertikutátor a prevzdušňovač trávnika |
| Značka | Grizzly |
| Model | ES 1231 |
| Výkon motora | 1200 W |
| Sieťové napätie | 220-240 V~, 50 Hz |
| Trieda ochrany | II |
| Typ ochrany | IPX4 |
| Pracovná šírka | max. 31 cm |
| Pracovná hĺbka | max. 10 mm (4 polohy nastavenia) |
| Hmotnosť | 8,6 kg |
| Hladina akustického tlaku (LpA) | 84 dB(A), neistota 3 dB |
| Zaručená hladina hluku (LWA) | 102 dB(A) |
| Vibrácie na rukoväti (ah) | 4,12 m/s², neistota 2,0 m/s² |
| Dodávané valce | Vertikutátorový valec s oceľovými nožmi (namontovaný) |
| Voliteľný valec | Prevzdušňovací valec s pružnými hrotmi (nie je súčasťou) |
| Zberný vak | Voliteľný (nie je súčasťou) |
| Materiál krytu | Vysokokvalitný plast |
| Použitie | Iba domáce použitie (nie priemyselné) |
| Záruka | 24 mesiacov |
| Odporúčaná frekvencia prevzdušňovania | Každé 4 až 6 týždňov |
| Odporúčaná frekvencia vertikutácie | Raz ročne, na jar po prvom kosení |
| Dostupné náhradné diely | Vertikutátorový valec (91104428), Prevzdušňovací valec (91104429), Zberný vak (91104430) |
| Popredajný servis | www.grizzly-service.eu |
Často kladené otázky - ES 1231 Grizzly
Otázky používateľov k ES 1231 Grizzly
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod ES 1231 - Grizzly a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ES 1231 značky Grizzly.
NÁVOD NA OBSLUHU ES 1231 Grizzly
Preklad originálneho návodu na obsluhu
SK Preklad originálneho návodu na obsluhu 102
Pre Vašu bezpečnosť ako i pre bezpečnosť iných osôb si pred prvým uvedením do prevádzky, skôr než prístroj použijete, pozorne prečítajte tento návod na obsluhu. Dobre uložte tento návod a odovzdajte ho každému nasledujúcemu používateľovi, aby tieto informáce boli kedykol’vek k dispozícii.
Hladina akustického tlaku
(L_pA) 84 dB(A); K_pA = 3 dB
Uroveň akustického výkonu (L _WA )
Funkčné časti.... 107
Popis funkcie 107
Montážny návod 108
Objem dodávky 108
Montovanie násady rukoväti ..... 108
Montáž/vyprázdnenie
zberného koša 108
Obsluha 109
Nastavenie pracovných polôh.....109
Za- a vypnutie 109
Práca s týmto nástrojom .....110
Výmena valca ....111
Likvidácia ako odpad /
ochrana životného prostredia .....112
Záruka....112
Opravy Služby....112
Náhradné diely/Príslušenstvo .....112
Vyhl'adávanie chýb 114
Preklad originálneho prehlásenia o
zhode CE 131
Prečítajte prosím pozorne tento návod na obsluhu pred prvým uvedením do prevádzky. Dobre uschovajte tento návod a odovzdajte ho každému nasledujúcemu používateľovi, aby tieto informácie boli vždy k dispozícii..
Účel použitia
Tento nástroj je určený pre domáce používanie: ako vertikutátor pre opracovanie mačiny a pre regeneráciu trávnikových a zatrávnených plôch.
Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní zaniká záruka.
Každé iné použitie, ktoré v tomto návode nie je výslovne pripustené, môže viest' ku škodám na nástroji a môže predstavovat' vážne nebezpečenstvo pre používatel'a.
Tento nástroj je určený na používanie skrz dospelé osoby. Deti, ako aj osoby, ktoré nie sú oboznámené s týmto návodom, nesmú tento nástroj používať. Používanie tohto nástroja pri daždi alebo vo vlhkom prostredí je zakázané.
Obsluhovač alebo používatel' je zodpovedný za nehody alebo škody, spôsobené iným osobám alebo ich majetku.
Výrobca neručí za škody, ktoré boli spôsobené používaním v rozpore s určením tohto nástroja alebo nesprávnou obsluhou.
Bezpečnostné pokyny
Tento odsek pojednáva o základných bezpečnostných predpisoch pri práci s týmto nástrojom.
Výstražné znaky s údajmi pre vyvarovanie sa škodám na osobách a na veciach.
Príkazové znaky (namiesto výkričníka je vysvetlený príkaz) s údajmi pre zabránenie škodám.
Upozorňovacie znaky s informáciami, pre lepšie zaobchádzanie s týmto nástrojom.
Tento nástroj môže pri ne-správnom používaní zaprí-činit' vážne poranenia. Pred-tým, než s týmto nástrojom začnete pracovať, starostlivo prečítajte návod na obsluhu a dobre sa oboznámte so všetkými obslužnými prv-kami. Dobre uložte tento návod, aby Vám boli príslušné informácie kedykol'vek k dispozícii.
Pracovanie s týmto nástrojom:
Pozor! Tento nástroj môže vyvolat' vážne poranenia. Takto sa vyvarujete nehodám a poraneniam:
Príprava:
- Žariadenie nie je vhodné, aby ho používali deti.
- Nikdy nedovol'te det'om alebo iným osobám, ktoré nepoznajú návod na obsluhu, používať tento nástroj. Miestne ustanovenia môžu stanoviť najnižší vek obsluhujúcej osoby.
- Nikdy nepoužívajte tento nástroj vtedy, ked' sú osoby, obzvlášť deti a domáce zvieratá nablízku.
SK
- Skontrolujte areál, na ktorom sa tento nástroj použije a odstráňte kamene, palice, drôty a iné cudzie telesá, ktoré môžu byt' zachytené a odmrštené. Nepoužívajte tento nástroj na zarovnanie nerovností povrchu zeme.
- Noste vhodný pracovný odev, ako aj pevnú obuv s nešmykl'avou podošvou, robustné dlhé nohavice, ochranu uší a ochranné okuliare. Nepoužívajte tento nástroj vtedy, ked' idete bosí alebo ked' nosíte otvorené sandále. Ochranné zariadenia a osobné ochranné výstroje chránia Vaše vlastné zdravie a zdravie ostatných a zabezpečujú plynulú prevádzku tohoto nástroja.
- Nepracujte s poškodeným, neúplným alebo bez súhlasu výrobcu prestavaným nástrojom. Nepracujte s poškodenými alebo chýbajúcimi ochrannými zariadeniami (napr. štartovacia páka, odblokovacie tlačidlo, nárazová ochrana).
Nikdy nevyrađujte ochranné za- riadenia z funkcie (napr. privia- zaním štartovacej páky). Tým sa zabezpečí udržanie bezpeč- nosti prístroja.
- Pred spustením vášho prístroja sa uistite, že v nožovom otvore nie je zasunutý žiadny predmet alebo konár, že prístroj stojí stabilne a že je pracovná oblast' uprataná a nie je zablokovaná.
Skontrolujte stav vášho pre- dlžovacieho kábla, ako aj prí- pojné vedenie vášho prístroja. Použite potrebné ochranné
zariadenia. Existuje nebezpe- čenstvo poranenia.
- Ked' prístroj pri zapnutí vykazuje neobyčajné vibrácie alebo hluk, vytiahnite siet'ovú zástrčku zo zásuvky a skontrolujte nožový valec. Uistite sa, že nožový valec neblokujú žiadne zvyšky sečky alebo že tieto nie sú vzpričené medzi nožmi. Ked' nezistíte žiadne problémy, zašli-te prístroj spät' do zákazníckeho servisu.
- Ked' nože viac nerežú správne alebo ked' je motor preťažený, skontrolujte všetky časti vášho prístroja a vymeňte opotrebované diely. Ked' je potrebná rozsiahlejšia oprava, obrát'te sa na zákaznícky servis.
Použitie:
- Pozor - ostrý nástroj. Neporežte si prsty na rukách alebo na nohách. Pri práci nikdy nepribližujte nohy a prsty k valcu a k vyhadzovaciemu otvoru. Existuje nebezpečenstvo poranenia!
- Nepoužívajte tento nástroj pri daždi, pri złom počasí, vo vlhkom prostredí alebo na mokrom trávniku. Pracujte iba za denného svetla alebo pri dobrom osvetlení. Takto zabránite úrazom.
- Nepracujte s týmto nástrojom ked' ste unavení alebo nesústredení alebo po požití alkoholu alebo tabletiek. Urobte si vždy zavčasu pracovnú pre-stávku. Postavte sa k práci s rozvahou. Jeden moment nepozornosti pri používaní prístroja môže spôsobit' vážne poranenia.
- Oboznámte sa s okolím a dbajte na možné nebezpečenstvá, ktoré kvôli hluku motoru nebudete môčť počut'.
- Dbajte pri práci na bezpečný postoj, obzvlášť na svahoch. Pracujte vždy v smere priečne ku svahu, nikdy smerom nahor alebo nadol. Budťte obzvlášť opatrní, ked’ meníte smer jazdy na svahu. Nepracujte na príliš strmých svahoch. Tým môžete prístroj v neočakávaných situáciách lepšie kontrolovať.
- Ved'te tento nástroj iba krokovým tempom a obomi rukami na rukoväti. Bud'te obzvlášť opatrní, ked' tento nástroj obraciate alebo ho k sebe prit'ahujete. Nebezpečenstvo potknutia sa!
- Opatrne štartujte alebo uvádzajte štartovaciu páku do činnosti podľa pokynov v tomto návode.
- Nepreklápajte tento nástroj pri štartovaní, ibaže by sa musel naddvihnút'. V tom prípade preklápajte tento nástroj iba natol'ko, nakol'ko to je bezpodmienečne nutné a dvíhajte iba z tej strany, ktorá je odvrátená od obsluhujúcej osoby.
- Neprevádzkujte tento nástroj bez úplne pripevneného zberného koša alebo bez ochrany proti nárazom. Nebezpečenstvo poranenia! Zdržujte sa vždy vzdialene od vyhadzovacieho otvoru.
- Nepoužívajte tento nástroj v blízkosti zápalných kvapalín alebo plynov. Pri nedbaní na toto existuje nebezpečenstvo požiaru alebo explózie.
- Pred všetkými prácami na zariadení vytiahnite zástrčku zo siet'ovej zásuvky.
Prerušenie práce:
- Po vypnútí tohto nástroja sa valec ešte po dobu niekol'kých sekúnd otáča. Nepribližujte k nemu ruky ani nohy.
- Nedotýkajte sa ozubenia, kým zariadenie nie je odpojené zo siete a kým sa ozubenie úplne nezastaví. Nebezpečenstvo poranenia ostrým nástrojom. Existuje nebezpečenstvo poranenia!
- Časti rastlín odstraňujte iba pri státí tohto nástroja. Udržujte otvor na vyhadzovanie trávy vždy v čistom a priechodnom stave.
- Vypnite tento nástroj, ked' ho chcete transportovat', naddvihnút' alebo naklopiť a ked' sa majú prechádzat' iné plochy než je trávnik.
- Nikdy nenechávajte tento nástroj bez dohl'adu na pracovisku.
- Na deti by sa malo dozerat', aby sa zabezpečilo to, že si s týmto nástrojom nebudú hrat'.
- Vypnite tento nástroj a vytiahni-te sietovú zástrčku zo zásuvky:
- vždy, ked' opúšt'ate tento stroj,
- predtým, než začnete čistit' vyhadzovací otvor alebo než začnete odstraňovat' zablo- kovania alebo upchatia,
- ked' sa tento nástroj nepoužíva,
- pri všetkých údržbových a čistiacich prácach,
- ked'je siet'ový kábel poško- dený alebo zamotaný,
- ked'tento nástroj pri práci narazí na prekážku alebo ked' nastanú nezvyčajné vibrácie. V tomto prípade prezrite tento nástroj ohľadne poškodení a prípadne ho nechajte opravit'.
SK
- Uložte tento nástroj na suchom mieste a mimo dosahu detí.
Pozor! Takto sa vyvarujete škodám na nástroji a prípadne z tohto vyplývajúcim škodám na osobách:
- Vypnite tento nástroj a naddvih-nite ho, ked' ho transportujete po schodoch.
- Vykonajte pred každým jeho použitím optickú kontrolu tohto nástroja. Nepoužívajte tento nástroj, ked' chýbajú, sú opotrebené alebo poškodené bezpečnostné zariadenia (napr. nárazová ochrana), časti rezného zariadenia alebo svorníky. Kontrolujte obzvlášt' siet'ový kábel a štartovaciu páku ohľadne poškodenia. Kvôli zabráneniu nevyváženosti sa smú poškodené nástroje a svorníky vymieňať iba po súpravách.
- Používajte iba náhradné diely a diely príslušenstva, ktoré sú výrobcom dodávané a odporúčané. Použitie cudzích dielov vedie k okamžitej strate nároku na garanciu.
- Postarajte sa o to, aby boli všetky matice, svorníky a skrutky pevne pritiahnuté a aby bol ten-to nástroj v bezpečnom pracovnom stave.
-
Nepokúšajte sa sami opravovat' tento nástroj, ibaže by ste boli pre toto odborne vyškolení. Všetky práce, ktoré v tomto návode nie sú uvedené, smú byt' vykonávané iba nami splnomocnenými servisnými miesta-mi pre zákazníkov.
-
Zaobchádzajte so svojim nástrojom starostlivo. Udržujte nástroje čisté, aby ste mohli lepšie a bezpečnejšie pracovat'. Dodržujte predpisy pre údržbu.
- Nepret'ažujte Váš nástroj. Pra- cujte iba v udanom výkonovom rozsahu. Nepoužívajte výkono- vo slabé stroje pre t'ažké práce. Nepoužívajte Váš nástroj pre účely, pre ktoré nie je určený.
Pozor! Takto sa vyvarujete nehodám a poraneniam skrz elektrický úder:
- Pred každým uvedením do prevádzky uskutočnite vizuálnu kontrolu sietových a predlžovacích vedení vzhľadom na znaky poškodenia alebo starnutia.
- Pripojte tento nástroj podľa možnosti na siet’ovú zásuvku s ochranným zariadením proti chybovému prúdu (spínač FI) s vybavovacím prúdom najviac 30 mA.
- Nepribližujte sa s predlžovacími káblami k rezacím nástrojom. Ak sa kábel počas prevádzky poškodí, okamžite ho odpojte od elektrickej siete. NEDOTÝKAJTE SA KÁBLA, KÝM NIE JE ODPOJENÝ OD SIETE. Nebezpečenstvo zásahu elektrickým prúdom. Poškodené vedenia na pripojenie do siete zvyšujú riziko zásahu elektrickým prúdom.
- Ak je prípojné vedenie poško-dené, vytiahnite najprv zo zá-suvky predlžovací kábel. Potom
môžete odstránit' prípojné vedenie prístroja.
- Predlžovacie káble držte mimo dosahu hrotov. Hroty môžu poškodit' vedenia a viest' ku kontaktu s aktivnymi čast'ami.
- Poškodené vedenie nepripojit' na siet' a nedotýkat' sa poškodeného vedenia predtým, než je odpojené od siete. Poškodené vedenie môže viest' ku styku s aktivnymi dielmi.
- Dbajte na to, aby siet'ové napä-tie súhlasilo s údajmi na typovom štítku.
- Vystríhajte sa telesným stykom s uzemnenými dielmi (napr. kovo-vé ploty, kovové stípy). Ak je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
- Používajte len pripustené predlžovacie káble typu H05RN-F, ktoré sú najviac 75 m dlhé a ktoré sú určené pre vonkajšie použitie. Prierez lanka predlžovacieho kábla musí činit' aspoň 2,5 mm². Pred použitím vždy úplne odviňte káblový bubon. Skontrolujte kábel ohľadne poškodení.
- Pre pripevňovanie predlžovacieho kábla použite pre tento účel určené závesné zariadenia.
- Nepoužívajte kábel na to, aby ste vyt'ahovali sieťovú zástrčku zo zásuvky. Ochraňujte kábel pred horúčost'ou, olejom a ostrými hranami.
- Vypnite tento nástroj a vytiahni- te siet'ovú zástrčku zo zásuvky, ked' je pripojovacie vedenie po- škodené. Ked' sa pripojovacie vedenie poškodí, musí byt' skrz výrobcu alebo skrz kvalifikova- nú osobu nahradené, aby sa zabránilo ohrozeniam.

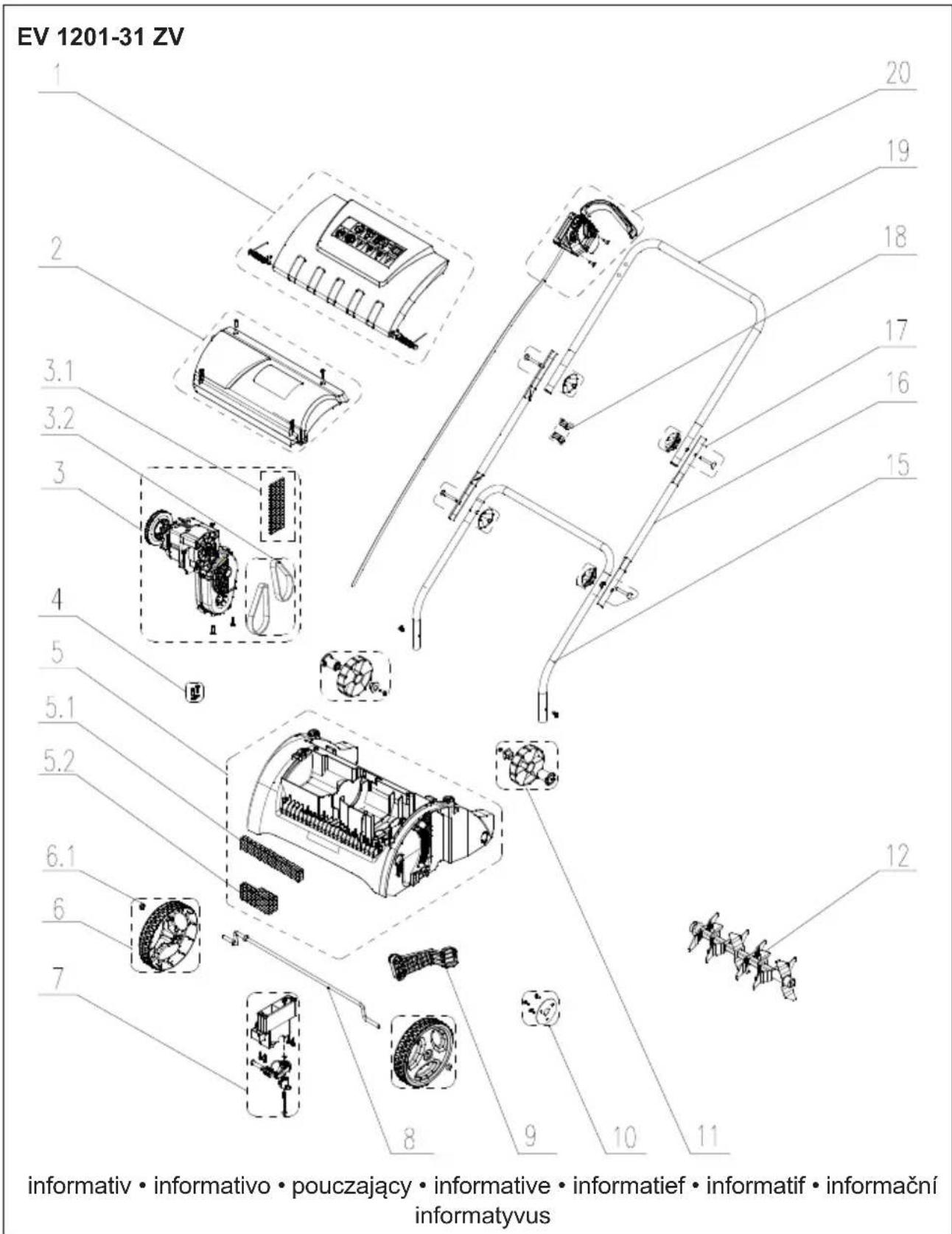

Funkčné časti
Zobrazenia pre obsluhu prístroja nájdete na stranách 2-3.
1 Horné držadlo rukoväte
2 Stredné držadlá
3 Zberný kôš (nie je súčast'ou do-
dávky)
4 Nárazová ochrana
5 Dolné držadlo
6 2 krížové skrutky pre montáž
rukoväte
7 2 zadné kolieska
18 2 kolieska
9 Puzdro nástroja
10 Nastavovacie tlačidlo
11 a/b 2 káblové svorky
12 a/b 4 skrutky a 4 krídlové matice na upevnenie rukoväte
13 Sieťová zásuvka na nástroji
14 Odblokovacie tlačidlo
15 Záves na odl'ahčenie t'ahu kábla
16 Štartovacia páka
17 Valce vertikulátora s nožmi (už namontované)
18 Valec vetráka s pružinovými
ozubmi (nie je súčasťou dodávky)
19 Hriadel'
20 Upevňovacia skrutka valca
21 Kryt
22 Tyč zberného koša
jeden ventilátorový valec z tvrdého plastu s vertikálne rotujúcimi pružinovými ozubmi a s jedným vertikutátorovým valcom so zvis-le pripevnenými nožmi z ušl'achtilej ocele.
SK
Tento nástroj je vybavený vysoko hodnotným plastovým puzdrom so zberným košom a s držadlom rukoväte so sklápa-cou funkciou. Funkciu obslužných častí si prosím zistite z nasledujúcich popisov.
Montážny návod
Pred všetkými prácami na tomto nástroji vytiahnite sietovú zástrčku zo zásuvky.
Objem dodávky
Vyberte opatrne tento nástroj z obalu a skontrolujte, či sú kompletne obsiahnuté nasledujúce časti:
Montovanie násady rukoväti
-
Zastrčte dolné držadlo (5) do puzdra tohto nástroja (9) a pri- skrutkujte ho obomi skrutkami s krížovou drážkou (6).
-
Priskrutkujte obe stredné dr-žadlá (2) pomocou skrutiek a krídlových matíc (12a) na dolné držadlo (5).
-
Pevne priskrutkujte horné dr-žadlo rukoväte (1) so skrutkami a krídlovými maticami (12b) na obidve stredné držadlá (5).
- Upevnite kábel prístroja na držadlo s obomi svorkami na kábel (11a+b).
Montáž/vyprázdnenie zberného koša (nie je súčast'ou dodávky)
Pozor: Neprevádzkovat' tento nástroj bez úplne pripevneného zberného koša alebo bez nárazovej ochrany. Nebezpečenstvo poranenia!
Zberný kôš sa dodáva v sklopenom stave a pred vsadením do tohto nástroja sa musí zostavit'.
Zostavenie zberného koša:
- Nasad'te plastové lamely (23) na sútyčie (22).
Upevnenie zberného tomto nástroji:
- Naddvihnite nárazovú ochranu (4).
-
Zasuňte kolíky (24) na sútyčí (22) do úchytky na puzdre nástroja (9).
-
Prestaňte držať nárazovú ochranu, táto udržuje zberný kôš (3) v požadovanej polohe.
Sňatie/vyprázdnenie zberného koša:
- Naddvihnite nárazovú ochranu (4) a vyberte zberný kôš (3).
Obsluha
Dbajte na ochranu proti hluku a na miestne predpisy.
Nastavenie pracovných polôh
Tento nástroj disponuje 4 hlavnými nastavitel'nými polohami:
Poloha pre transportovanie
V tejto polohe existuje maximálny bezpečnostný odstup nástroja od zeme.
Pracovná poloha
Polohy pre nastavovanie
Pri pribúdajúcom opotrebení nožov alebo pružných ozubov možno pracovní polohu znížit'.
Opotrebenie rozpoznáte na zhoršujúcom sa výsledku práce.
Pri dodávke sa tento nástroj na-chádza v polohe pre transportovanie v stupni.
- Pre nastavenie pracovnej polohy musíte prístroj vypnút'.
- Potiahnite nastavovacie tlačidlo (po-zri A č. 10) smerom nahor. Otočte nastavovacie tlačidlo a zatlačte ho do želanej polohy. S druhou rukou pritom prístroj pevne držte.
Nastavovacie tlačidlo neslúži na- stavovaniu výšky ale vyrovnávaniu opotrebenia. Navolenie polohy pre nastavovanie bez príslušného opotrebenia, môže viest' k preťaže- niu motora a k poškodeniu valca.
Za- a vypnutie
Dbajte pred zapnutím na to, aby sa tento nástroj nedotýkal žiadnych predmetov. Udržujte nohy a ruky vzdialene od valca a od vyhadzovacieho otvoru. Existuje nebezpečenstvo poranenia!
-
Postavte tento nástroj na rovnú plochu trávnika.
-
Zastrčte zástrčku predlžovacie- ho kábla do zásuvky (13) tohto nástroja na držadle.
- Pre odl'ahčenie t'ahu vytvarujte z konca predlžovacieho kábla slučku a túto zaveste do zariadenia na odl'ahčenie t'ahu (15).
- Pripojte tento nástroj na siet'ové napätie.
- Pre zapnutie stlačte odblokovacie tlačidlo (14) na rukoväti a súčasne držte stisnutú štartovaciu páku (16). Pust'te odblokovacie tlačidlo (14).
- Pre vypnutie pustte štartovaciu páku (16).
Pozor! Valec po vypnutí ešte dobieha. Nenakláňajte alebo nenoste tento nástroj pri bežiacom motore a nedotýkajte sa otáčajúceho sa valca.
Existuje nebezpečenstvo poranenia!
Práca s týmto nástrojom
Pre udržovanie pestovaného trávnika, Vám odporúčame prevzdušňovať ho každých 4 - 6 týždňov.
Vertikutácia je intenzívnejší zásah než prevzdušňovanie a preto by sa mala vykonávať iba raz za rok. Najlepším obdobím je jaro po prvom žatí.
Na svahoch pracujte vždy priečne k svahu. Bud'te obozretní pri cúvaní a t'ahaní tohto nástroja. Existuje nebezpečenstvo potknutia sa!
Čím kratšie je strihaný trávnik, tým lepšie sa dá opracovať. Týmto sa tento nástroj menej zaťažuje a životnosť valca sa predlžuje.
- Tento nástroj môžete prevádzkovat' so zberným košom alebo bez neho. Na prevzdušnenie sa odporúča práca so zberným košom a na prevzdušňovanie bez zberného koša.
- V prípade potreby odstráňte zvyšky zeminy z klapky nárazovej ochrany a/ alebo krytu prístroja, aby ste zabezpečili zatváraciu funkciu klapky nárazovej ochrany. Pri prevádzke bez zberného koša musí byť klapka nárazovej ochrany úplne zatvorená.
- Strihajte trávu do požadovanej výšky rezu.
- Vertikulátor sa nesmie používať pri dlhej tráve. Inak sa navinie okolo vertikulačného valca a povedie k poškodeniu prístroja.
-
Zvol'te vhodnú pracovní polohu resp. polohu pre nastavovanie (pri úkazoch opotrebenia valca) tak, aby nebol ten-to nástroj pret'ažený.
-
Začnite s prácou v blízkosti elektrickej zásuvky a pohybujte sa smerom preč od tejto zásuvky.
- Ved'te predlžovací kábel vždy za se-bou a po otočení ho dajte na už opracovanú stranu.
- Ved'te tento nástroj krokovým tempom podl'a možnosti po priamych dráhach. Pre prevzdušňovanie alebo vertikutáciu bez medzier, by sa mali tieto dráhy vždy iba niekol'ko centimetrov prekrývat'. Príliš dlhé zotrvávanie na jednom mieste pri bežiacom motore, môže zranit' mačinu.
- Aby sa vyvarovalo prekážaniu skrz predlžovací kábel, otočte tento nástroj vždy tak, aby bol záves na odl'ahčenie t'ahu kábla na držadle vždy otočený k opracovávanej strane.
Po práci a pre transport tento nástroj vypnite, vytiahnite siet'ovú zástrčku zo zásuvky a počkajte na zastavenie valca.
- Pre transport tohto nástroja použite polohu pre transportovanie (vid' „Nastavenie pracovných polôh“).
- Naddvihnite tento nástroj pre transport po schodoch a ponad citlivé povrchy (napr. dlaždice).
- Očistite tento nástroj po každom použití (vid",Čistenie, údržba, uskladnenie").
- Po opracovaní silne machom zarasteného trávnika sa odporúča následné dodatočné osiatie. Trávniková plocha sa potom rýchlejšie regeneruje.
Výmena valca
Vypnite tento nástroj, vytiahnite sietovú zástrčku zo zásuvky a počkajte na zastavenie valca.
Noste pri zaobchádzaní s valcom rukavice.
-
Otočte tento nástroj.
-
Uvol'nite upevňovaciu skrutku (20) a odklopte kryt ložiska (21).
-
Naddvihnite šikmo valec a vy-tiahnite hriadel' (19) z jeho uchy-tenia:
-
Vsad'te nový valec postupom v opačnom slede.
Nechajte práce, ktoré nie sú v tomto návode popísané, vyko-nat' nami povereným servisným miestom pre zákazníkov. Používajte iba originálne diely.
Noste rukavice pri zaobchádzaní s valcom.
Vypnite tento prístroj pred všetkými údržbovými a čistiacimi prácami, vytiahnite sieťovú zástrčku zo zásuvky a počkajte na zastavenie valca.
- Po práci odstráňte pril'nuté zvyšky rastlín na kolesách, na vetracích otvoroch, na vyhadzovacom otvore pre trávu a na valci. Nepoužívajte na to žiadne tvrdé alebo ostré predmety, tieto by mohli nástroj poškodit'.
- V prípade potreby odstráňte zvyšky zeminy z klapky nárazovej ochrany a/alebo krytu prístroja, aby ste zabezpečili zatváraciu funkciu klapky nárazovej ochrany.
- Úplne vyprázdnite zberný kôš.
- Udržujte tento nástroj vždy v čistom stave. Nepoužívajte žiadne čistiace prostriedky alebo rozpúšťadlá.
Neručíme za škody vyvolané našimi nástrojmi, pokiaľ boli tieto spôsobené neodbornou opravou alebo použitím nie originálnych dielov resp. použitím nie podl’a určenia.
Uskladnenie
Pre skladovanie s úsporou miesta môžete držadlo po uvol'není krídlových matíc (12a+b) sklopiť.
Pritom sa nesmú priškripnút' káble.
Likvidácia ako odpad / ochrana životného prostredia
Prived'te tento nástroj, jeho príslušenstvo a obal, k recyklácii s ohľadom na životné prostredie.
Odovzdajte tento nástroj na mieste pre recykláciu odpadov. Použité plastové a kovové diely možno podľa druhu čiste oddelit’ a takto priviest’ k opätovnému zužitkovaniu. Opýtajte sa na to v našom servisnom centre.
Likvidáciu Vašich nástrojov ako odpad vykonávame bezplatne.
Záruka
- Na tento prístroj poskytujeme záruku 24 mesiacov. Táto záruka platí len pre prvého majitel'a a nie je prenosná.
- Tento prístroj nie je vhodný na komerčné používanie. Pri komerčnom používaní zaniká záruka.
- Škody, ktoré sa vyvodzujú z prirodzeného opotrebenia, z preťaženia alebo z neprimeranej obsluhy, zostávajú zo záruky vylúčené. Určité stavebné diely podliehajú normálnemu opotrebeniu a sú zo záruky vylúčené. Obzvlášť k nim patria: nože motyčky.
- Predpokladom pre poskytnutie záruky je aj dodržanie intervalov údržby uvedených v návode na obsluhu a dodržovanie pokynov k čisteniu, údržbe a oprave.
- Škody, ktoré vznikli chybou materiálu alebo výrobcu, sa bezplatne odstránia skrz náhradnú dodávku alebo opravu.
- Predpokladom je, že prístroj bude predajcovi vrátený nerozložený a s dokladom o kúpe a záruke.
Opravy Služby
- Opravy, které nespadajú do záruky, môžete nechat' vykonat' na faktúru v našom servisnom centre. Naše servisné centrum Vám rado vyhotoví odhad nákladov.
Spracovat' môžeme iba tie nástroje,
ktoré boli zaslané dostatočne zabale-
né a ofrankované. - Nevyplatene – ako neskladný tovar, expresom alebo s iným zvláštnym nákladom – zaslané nástroje sa neprijímajú.
- Likvidáciu Vašich nástrojov ako odpad vykonávame bezplatne.
Náhradné diely/ Príslušenstvo
Náhradné diely a príslušenstvo nájdete na strane www.grizzly-service.eu.
Ak nemáte Internet, kontaktujte na Service-Center (vid „Grizzly Service-Center“). Dodržiavajte nižšie uvedené objednávacie čísla.
Valec vertikutátora 91104428
Valec prevzdušnovača....91104429
Zberný kôš......91104430
Technické údaje
Hladina akustického tlaku
(L_pA) 84 dB(A); K_pA = 3 dB
Hladina akustického výkonu (L _WA )
nameraná ..... 98,6 dB(A); K_WA = 1,54 dB
zaručená .... 102 dB(A)
Vibrácia na rukoväti
(a_h) 4,12 m/s²; K = 2,0 m/s²
Hodnoty hluku a vibrácií boli zistené v súlade s normami a predpismi uvedenými vo vyhlásení o zhode.
Technické a optické zmeny môžu byt' v priebehu d'alšieho vývoja prevedené bez predchádzajúceho ohlásenia. Všetky miery, pokyny a údaje obsiahnuté v tomto návode na obsluhu sú preto bez záruky.
Právne nároky vznesené na základe ná- vodu na obsluhu nemožno preto uplatnit'.
Uvedená emisná hodnota vibrácií bola nameraná podľa normovanej skúšobnej metódy a môže byť použitá na porovnanie jedného elektrického prístroja s druhým. Uvedená emisná hodnota vibrácií môže byť použitá aj na úvodné posúdenie vysadenia prístroja.
Výstraha:
sná hodnota vibrácií sa môže počas skutočného používania elektrického nástroja odlišovať od uvádzanej hodnoty, v závislosti od druhu a spôsobu, v akom sa elektrický prístroj používa.
Existuje nutnosť, stanovit ochranné opatrenia na ochranu užívatel'a, ktoré sa opierajú o odhadnutie vysadenia prístroja počas skutočných podmienok používania (pri tom treba zohl'adnit' všetky časti prevádzkového cyklu, napríklad doby, počas ktorých je elektrický prístroj vypnutý, a také, v ktorých je síce zapnutý, ale beží bez zaťaženia).
Vyhl'adávanie chýb
| Problém Možná príčina Odstránenie chyby | ||
| Abnormálne zvuky, rachotenie alebo vibrácie | Cudzie teleso na valci Odstránit' cudzie teleso | |
| Poškodené pružné ozuby alebo nôž valca | Vymenit' valec | |
| Nesprávne namontovaný valec | Korektne zabudovať valec (vid' kapitolu Výmena valca) | |
| Prešmykujúci sa ozubený remeň | Oprava skrz servisnú službu | |
| Nástroj neštartuje | Siet'ové napätie chýba | Kontrolovať sieťovú zástrčku, kábel, vedenie, zástrčku, prípadne oprava skrz elektrotechnického odborníka |
| Chybný startovacia páka a odblokovacie tlačidlo | Oprava skrz servisnú službu | |
| Uhlíkové kefky opotrebené | ||
| Motor defektný | ||
| Motor vynecháva | Blokovanie skrz cudzie teleso | Odstránit' cudzie teleso |
| Trávnik príliš vysoký | Predbežne kosit', vid' kapitolu Obsluha | |
| Výstupný otvor upchaný Vyčistit' výstupný otvor | ||
| Ochrana proti preťaženiu zareagovala | Nechať tento nástroj asi 1 minútu chladnút' | |
| Pracovný výsledok nie je uspokojivý | Pružné ozuby valca vetráka opotrebené | Vymenit' valec |
| Nôž valca vertikutátora tupý alebo poškodený | Vymenit' valec | |
| Ozubený remeň defektný Oprava skrz servisnú službu | ||
| Navolená transportná poloha alebo nesprávna pracovná poloha | Navolit' pracovnú polohu alebo polohu pre nastavovanie (vid' kapitolu Nastavenie pracovných polôh) | |
| Trávnik príliš vysoký | Predbežne kosit', vid' kapitolu Obsluha | |
Turinys
Paskirtis....115
Saugos nurodymai ....116
*Vyššie popísaný predmet vyhlásenia spíňa predpisy smemice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.
Výkres sestavení • Výkres náhradných dielov
Trimatis vaizdas
