ES 1231 - Tosaerba Grizzly - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo ES 1231 Grizzly in formato PDF.
| Tipo di prodotto | Scarificatore e aeratore per prato elettrico |
| Marca | Grizzly |
| Modello | ES 1231 |
| Potenza motore | 1200 W |
| Tensione di rete | 220-240 V~, 50 Hz |
| Classe di protezione | II |
| Tipo di protezione | IPX4 |
| Larghezza di lavoro | max. 31 cm |
| Profondità di lavoro | max. 10 mm (4 posizioni di regolazione) |
| Peso | 8,6 kg |
| Livello di pressione sonora (LpA) | 84 dB(A), incertezza 3 dB |
| Livello sonoro garantito (LWA) | 102 dB(A) |
| Vibrazione al manico (ah) | 4,12 m/s², incertezza 2,0 m/s² |
| Rulli forniti | Rullo scarificatore con lame in acciaio (montato) |
| Rullo opzionale | Rullo aeratore con denti flessibili (non fornito) |
| Sacco di raccolta | Opzionale (non fornito) |
| Materiale dell'involucro | Plastica di alta qualità |
| Utilizzo | Solo domestico (non industriale) |
| Garanzia | 24 mesi |
| Frequenza di aerazione consigliata | Ogni 4-6 settimane |
| Frequenza di scarificazione consigliata | Una volta all'anno, in primavera dopo il primo taglio |
| Pezzi di ricambio disponibili | Rullo scarificatore (91104428), Rullo aeratore (91104429), Sacco di raccolta (91104430) |
| Servizio post-vendita | www.grizzly-service.eu |
Domande frequenti - ES 1231 Grizzly
Domande degli utenti su ES 1231 Grizzly
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ES 1231 - Grizzly e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ES 1231 del marchio Grizzly.
MANUALE UTENTE ES 1231 Grizzly
Traduzione delle istruzioni per l'uso in originale

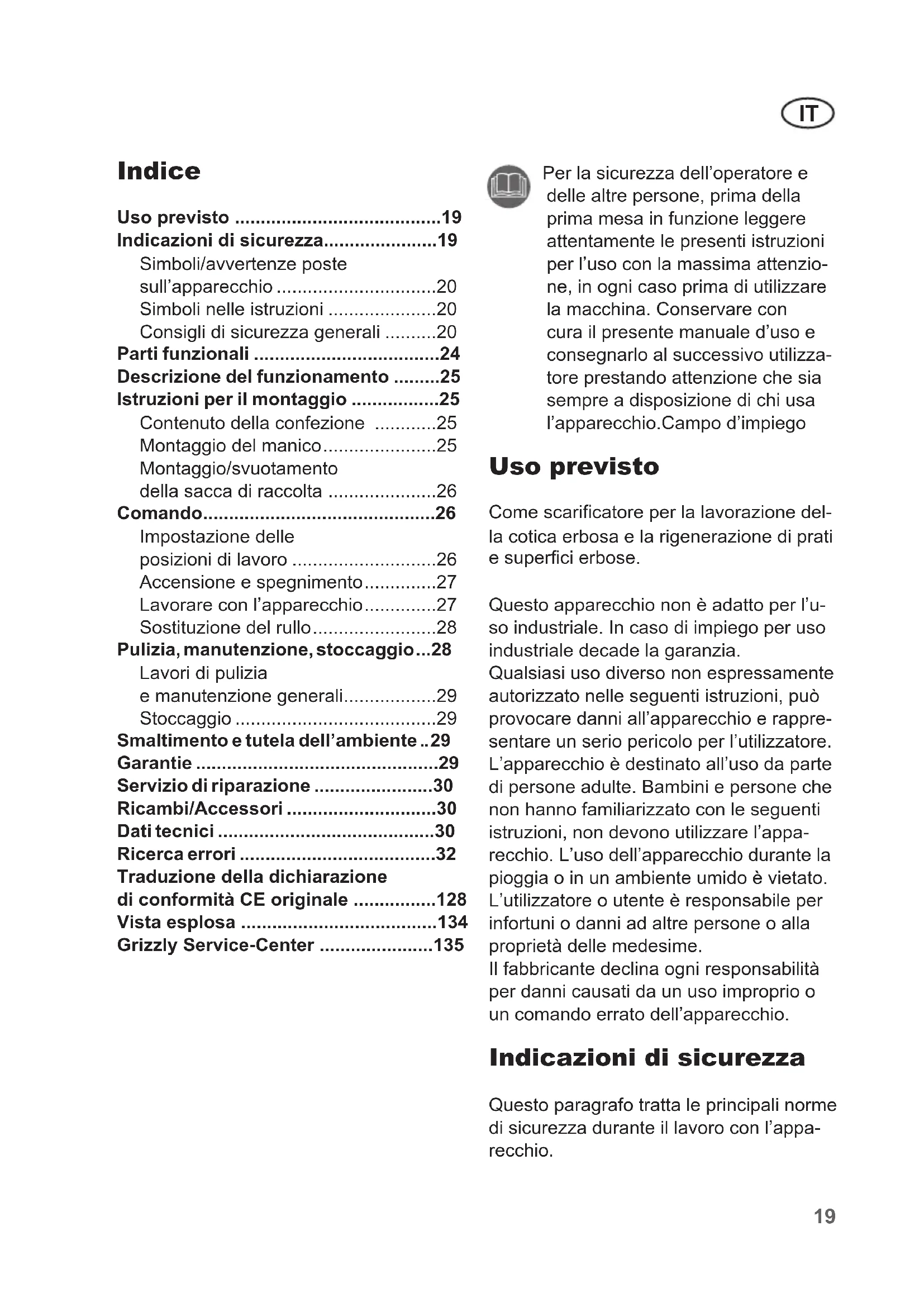

IT Traduzione delle istruzioni per l'uso in originale ......19
Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.
Indicazioni di sicurezza....19
Simboli/avvertenze poste
sull'apparecchio 20
Simboli nelle istruzioni ......20
Consigli di sicurezza generali .....20
Parti funzionali ......24
Descrizione del funzionamento .....25
Istruzioni per il montaggio .....25
Contenuto della confezione .....25
Montaggio del manico......25
Montaggio/svuotamento
della sacca di raccolta ....26
Comando....26
Impostazione delle
posizioni di lavoro ......26
Accensione e spegnimento......27
Lavorare con l'apparecchio....27
Sostituzione del rullo....28
Pulizia, manutenzione, stoccaggio...28
Lavori di pulizia
e manutenzione generali......29
Stoccaggio 29
Smaltimento e tutela dell'ambiente ..29
Garantie 29
Servizio di riparazione ....30
Ricambi/Accessori ....30
Dati tecnici ....30
Ricerca errori ......32
Traduzione della dichiarazione
di conformità CE originale ......128
Vista esplosa ....134
Per la sicurezza dell'operatore e delle altre persone, prima della prima mesa in funzione leggere attentamente le presenti istruzioni per l'uso con la massima attenzione, in ogni caso prima di utilizzare la macchina. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.Campo d'impiego
Uso previsto
Come scarificatore per la lavorazione della cotica erbosa e la rigenerazione di prati e superfici erbose.
Questo apparecchio non è adatto per l'u-so industriale. In caso di impiego per uso industriale decade la garanzia.
Qualsiasi uso diverso non espressamente autorizzato nelle seguenti istruzioni, può provocare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. L'apparecchio è destinato all'uso da parte di persone adulte. Bambini e persone che non hanno familiarizzato con le seguenti istruzioni, non devono utilizzare l'apparecchio. L'uso dell'apparecchio durante la pioggia o in un ambiente umido è vietato. L'utilizzatore o utente è responsabile per infortuni o danni ad altre persone o alla proprietà delle medesime.
Il fabbricante declina ogni responsabilità per danni causati da un uso improprio o un comando errato dell'apparecchio.
Indicazioni di sicurezza
Questo paragrafo tratta le principali norme di sicurezza durante il lavoro con l'apparecchio.
IT
Simboli/avvertenze poste sull'apparecchio
Attenzione! ere le istruzioni d'uso.
Pericolo di lesione a causa di parti catapultate. Tenere lontane le persone dalle zone circostanti l'apparecchio.
Pericolo a causa di scos- se elettriche in caso di danneggiamento del cavo di rete! Tenere lontano il cavo dagli utensili di taglio e dall'apparecchio!
Attenzione – utensile appuntito. Tenere lontani mani e piedi. La rotazione del cilindro continua anche dopo lo spegnimento del motore.
Prima di eseguire lavori di manutenzione o nel caso in cui il cavo di rete è danneggiato, staccare la spina dalla presa.
Attenzione sulle scale! Spegnere l'apparecchio e sollevarlo quando viene trasportato sulle scale.
Indicazione dell'emissione sonora L_WA in dB(A).
Classe di protezione II
li apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.
larghezza di lavoro
Prima di impostare le posizioni di lavoro, leggere le istruzioni per l'uso.
Simboli nelle istruzioni
Simboli dei pericoli con apposite indicazioni per prevenire danni a persone o cose.
Simboli dei divieti (al posto del punto esclamativo, viene spiegato il divieto) con indicazioni relative alla prevenzione di danni.
Simboli di avvertenza con informazioni relative ad un migliore trattamento dell'apparecchio.
Consigli di sicurezza generali
In caso di un uso improprio questo apparecchio può causare ferite gravi. Prima di lavorare con l'apparecchio, leggere attentamente le istruzioni d'uso e familiarizzare con tutti i componenti. Conservare le presenti istruzioni in un luogo sicuro in modo tale che possano essere a disposizione in ogni momento.
Lavorare con l'apparecchio:
Attenzione! L'apparecchio può provocare ferite gravi. In questo modo si evitano incidenti e ferite:
Preparazione:
• L'uso dell'apparecchio non è adatto ai bambini.
- Non consentire mai a bambini o ad altre persone che non conoscono le istruzioni d'uso, di usare l'apparecchio. Le disposizioni locali possono stabilire l'età minima delle persone che comandano l'apparecchio.
- Persone con problemi motori possono usare l'apparecchio solo se sorvegliati.
- Non accendere mai l'apparecchio in presenza di persone, in particolare bambini, e animali domestici nelle vicinanze.
- Controllare l'area sulla quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che potrebbero essere prelevati e catapultati.
Non usare l'apparecchio per spianare dislivelli nel terreno.
- Indossare sempre abbiglia- mento da lavoro come scarpe chiuse con suola antiscivolo, un pantalone lungo resistente, protezione per le orecchie e oc- chiali protettivi. Non usare l'apparecchio scalzi o con sandali aperti.
Il dispositivo di sicurezza e l'attrezzatura di protezione personale proteggono la salute vostre e quella di altri e garantiscono un funzionamento perfetto dell'apparecchio.
- Non lavorare con un apparecchio danneggiato, incompleto o trasformato senza l'autorizzazione del fabbricante. Non lavorare con dispositivi di sicurezza
danneggiati o mancanti (p. es. leva d'azionamento, pulsante di sblocco, protezione antiurto). Non mettere mai fuori uso i dispositivi di sicurezza (p. es. bloccando la leva d'azionamento).
In questo modo si garantisce che l'apparecchio sia sempre in condizioni di sicurezza perfette.
- Assicurarsi prima dell'avvio dell'apparecchio che non siano inseriti oggetti o rametti nell'apertura della lama, che l'apparecchio abbia una posizione stabile e che la zona di lavoro sia ordinata e non bloccata.
Controllare le condizioni del- la prolunga e la conduttura di collegamento dell'apparecchio. Usare i dispositivi di sicurezza necessari. Pericolo di lesioni!
- Se il vostro apparecchio presenta vibrazioni o rumori anomali durante l'accensione, staccare la spina di rete dalla presa e controllare il cilindro portalame. Assicurarsi che non vi siano residui di materiale triturato che bloccano il cilindro portalame o che vengono incastrati tra le lame. Se non si riscontrano problemi, restituire l'apparecchio al punto di assistenza clienti.
- Se le lame non tagliano più correttamente o il motore è sovraccarico, controllare tutte le parti dell'apparecchio e sostituire le parti consumate. Se è necessaria una riparazione più accurata, rivolgersi al punto di assistenza clienti.
IT
Uso:
- Attenzione – utensili appuntiti. Pericolo di tagliarsi le dita delle mani o dei piedi. Tenere mani e piedi sempre lontani dal cilindro e dall'apertura di espulsione durante il lavoro. Pericolo di lesioni!
- Non usare l'apparecchio sotto la pioggia, con maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce del giorno o con una buona illuminazione. Pericolo di incidenti.
- Non lavorare con l'apparecchio, se si è stanchi o deconcentrati oppure dopo aver assunto alcolici o farmaci. Fare pause regolari. Lavorare con cognizione di causa. Un momento di distrazione durante l'uso dell'apparecchio può provocare lesioni gravi.
- Familiarizzare con l'ambiente e prestare attenzione ad eventuali pericoli che non si possono sentire a causa del rumore del motore.
- Durante il lavoro prestare attenzione ad una posizione ben salda, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su e giù. Usare particolare prudenza quando si inverte la direzione di marcia sul pendio. Non lavorare su pendii eccessivamente ripidi. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
- Condurre l'apparecchio con passo cadenzato e tenendo entrambe le mani sul manico. Usare particolare prudenza
durante le manovre. Pericolo di inciampare!
- Avviare o azionare la leva d'avvio con cautela secondo le indicazioni delle presenti istruzioni.
- Non ribaltare l'apparecchio con il motore acceso, salvo nei casi in cui deve essere sollevato. In questo caso ribaltare l'apparecchio solo fino a dove è stretta-mente necessario e sollevare solo il lato lontano dall'utilizzatore.
- Non azionare l'apparecchio senza il cestino di raccolta ben fissato o senza protezione antiurto. Pericolo di ferite! Mante-nersi sempre lontani dall'apertura di espulsione.
- Non usare l'apparecchio nelle vicinanze di liquidi o gas infiammabili. La mancata osservanza di questa avvertenza può generare pericoli di incendio o esplosione.
- Prima di intraprendere qualsiasi intervento sull'apparecchio estrarre la spina di alimentazione.
Interruzione del lavoro:
- Dopo lo spegnimento dell'apparecchio il rullo continua a girare per alcuni secondi. Tenere lon-tani mani e piedi.
- Non toccare i denti elastici prima che si siano arrestati completamente e prima di avere scollegato l'apparecchio dalla rete. Pericolo di ferimento da utensili affilati.
- Rimuovere i residui di piante solo quando l'apparecchio è fermo. Tenere sempre pulita e
libere l'apertura di espulsione dell'erba.
- Spegnere l'apparecchio quando viene deve essere trasportato, sollevato o ribaltato e quando si attraversano superfici diverse dal prato.
- Non lasciare mai l'apparecchio incustodito sul posto di lavoro. Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.
-
Spegnere l'apparecchio e staccare la spina di rete:
-
ogni volta che si abbandona la macchina,
- prima di pulire l'apertura di espulsione o di rimuovere i bloccaggi o gli intasamenti,
- quando l'apparecchio non viene usato,
- durante tutti i lavori di manutenzione e pulizia,
- quando il cavo di rete è dan- neggiato o intrecciato,
- quando l'apparecchio incontra un ostacolo o si verifica-no vibrazioni insolite durante il lavoro. In questo caso controllare l'apparecchio per verificare l'eventuale presenza di danneggiamenti e, in caso, provvedere alla riparazione.
- Conservare l'apparecchio in un luogo asciutto e lontano dalla portata di bambini.
Attenzione! In questo modo si evitano danneggiamento all'apparecchio ed eventuali danni consequenziali a persone:
Cura dell'apparecchio
- Spegnere l'apparecchio e sollevarlo, quando viene trasportato su scale.
- Prima di ogni utilizzo effettuare un controllo visivo dell'apparecchio. Non usare l'apparecchio in mancanza dei dispositivi di sicurezza (p. es. protezione antiurto), di componenti del dispositivo di taglio o di bulloni oppure in caso di usura o danneggiamento dei medesimi. Controllare in particolare se il cavo di rete e la leva d'azionamento presentano danneggia-menti. Per evitare sbilanciamenti gli utensili e i bulloni danneggiati possono essere sostituiti solamente nel set completo.
- Usare solo ricambi o accessori forniti o consigliati dal fabbri-cante. La sostituzione di parti estranee comporta l'immediata perdita del diritto di garanzia.
- Assicurarsi che tutti i dadi, i bulloni e le viti siano ben strette e che l'apparecchio si trovi in condizioni di lavoro sicure.
- Non tentare di riparare l'appa-recchio autonomamente, salvo nei casi in cui si è adeguata-mente specializzati in materia. Tutti i lavori non specificati nelle seguenti istruzioni devono essere eseguiti esclusivamente dai punti di assistenza clienti da noi autorizzati.
- Trattare il proprio apparecchio con cura. Tenere puliti gli utensili per poter garantire un lavoro migliore e più sicuro. Seguire le istruzioni di manutenzione.
- Non sovraccaricare l'apparecchio. Lavorare solo nell'ambito
IT
del campo di potenza specificato. Non usare macchine a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli stabiliti.
Sicurezza elettrica:
Attenzione! In questo modo si evitano incidenti e ferite a causa di scosse elettriche:
- Se possibile, attaccare l'apparecchio solo ad una presa con dispositivo di protezione contro le correnti di dispersione (interruttore FI) con una corrente nominale di massimo 30 mA.
- Tenere lontane le prolunghe dai dispositivi di taglio. Se si danneggia un cavo durante l'uso, staccarlo subito dalla rete. NON TOCCARE IL CAVO PRIMA DI AVERLO STACCATO DALLA RETE. Pericolo di schock elettrico.
- Nel caso in cui la conduttura di collegamento di questo apparecchio venga danneggiata, deve essere sostituita da parte del produttore o dal servizio di assistenza cliente dello stesso oppure da una persona qualificata, al fine di evitare pericoli.
- Prima di ogni messa in esercizio, effettuare un controllo visivo alle condutture di rete e alle pro-lunghe per verificare la presenza di segni di danneggiamento o invecchiamento.
- Tenere lontane le prolunghe dai rebbi. I rebbi possono danneggiare le condutture e provocare il contatto con le parti attive.
• Assicurarsi che la tensione di rete corrisponda alle indicazioni della targhetta.
- Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni metalliche, pali di metallo). Il rischio di scosse elettriche aumenta quando il corpo è collegato a terra.
- Usare solo prolunghe ammesse del tipo H05RN-F, con una larghezza massima di 75 m, destinate per l'uso esterno. La sezione della prolunga deve corrispondere minimo a 2,5 mm². Prima dell'uso srotolare sempre completamente la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
- Utilizzare per il fissaggio della prolunga solo la sospensione prevista.
- Non usare il cavo per staccare la spina dalla presa. Proteggere il cavo dal calore, dall'olio e dagli spigoli vivi.
Parti funzionali
Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-3.
1 Manico superiore
2 Traverse intermedie
3 Sacca di raccolta (non compresa nel volume di fornitura)
4 Protezione antiurto
5 Traversa inferiore
6 2 viti con testa a croce per il montaggio del manico
7 2 ruote posteriori
8 2 ruote
9 Alloggiamento dell'apparecchioContenuto della confezione
10 Pulsante di regolazione
11 a/b 2 morsetti serracavo
12 a/b 4 viti e 4 dadi alettati per il fissaggio del manico
13 Connettore dell'apparecchio
14 Pulsante di sblocco
15 Sicurezza antistrappo cavo
16 Leva d'azionamento
17 Rullo verticolatore con lama (già montata)
18 Cilindro aeratore con rebbi (non compresa nel volume di fornitura)
19 Albero
20 Vite di fissaggio rullo
21 Copertura cuscinetto
22 Tiranteria sacco di raccolta
23 Linguette di plastica
24 Perni
Descrizione del funzionamento
Lo scarificatore e arieggiatore è dotato di due cilindri di lavoro facilmente sostituibili: un cilindro aeratore di plastica dura con rebbi rotanti verticalmente e un cilindro scarificatore con lame di acciaio inox fissate orizzontalmente.
L'apparecchio è dotato di un pregiato alloggiamento di plastica con sacca di raccolta e un manico ripiegabile. La funzione degli elementi di comando è riportata nelle seguenti descrizioni.
Istruzioni per il montaggio
Prima di qualsiasi lavoro all'appa-recchio, staccare la spina di alimentazione.
Rimuovere delicatamente l'apparecchio dalla confezione e controllare se le seguenti parti sono complete:
- Alloggiamento dell'apparecchio con cilindro scarificatore e protezione antiurto
- Montante superiore dell'impugnatura completo di leva di avviamento, spina, pulsante di bloccaggio e cavo montato all'apparecchio
- Traversa inferiore
• 2 traverse intermedie
• 2 morsetti serracavo - accessori per il montaggio
- Istruzioni per l'uso
Durante il montaggio, fare attenzione che il cavo di alimentazione non venga schiacciato e abbia sufficiente gioco.
Montaggio del manico
-
Inserire la traversa inferiore (5) nell'alloggiamento dell'apparecchio (9) e avvitarlo con le due viti con intaglio a croce (6).
-
Avvitare le due traverse intermedie (2) con le viti e i dadi ad aletta (12a) alla traversa inferiore (5).
-
Avvitare il montante superiore dell'impugnatura (1) mediante le viti e i dadi alettati (12b) ai due montanti centrali (2).
-
Fissare il cavo dell'apparecchio mediante i due morsetti serracavo (11a+b) al montante
Montaggio/svuotamento della sacca di raccolta (non compresa nel volume di fornitura)
Attenzione: non azionare montato o senza protezione antiurto!
La sacca di raccolta viene fornita in condizioni ripiegate e deve essere assemblato prima dell'inserimento nell'apparecchio.
Assemblaggio sacca di colta:
- Inserire le linguette di plastica (23) sulla tiranteria della sacca di raccolta (22).
Fissaggio della colta sull'apparecchio:
- Sollevare la protezione antiurto (4).
- Inserire i perni (24) sulla tiranteria della sacca di raccolta (22) nella sede sull'alloggiamento dell'apparecchio (9).
- Rilasciare la protezione antiurto che tiene in posizione la sacca di raccolta (3).
Comando
Osservare la protezione antirumore e le disposizioni locali.
Impostazione delle posizioni di lavoro
Posizione di trasporto
In questa posizione viene ga- rantita la massima distanza di sicurezza dell'utensile dal suolo.
Posizione di lavoro
Durante il lavoro con l'apparecchio nuovo selezionare questa impostazione.
Posizioni di regolazione
Con l'aumento dell'usura delle lame o dei rebbi è possibile abbassare la posizione di lavoro.
I segni di usura si riconoscono da un peggioramento progressivo del risultato di
Rimuovere/svuotare la saccavoro. di raccolta:
- Sollevare la protezione antiurto (4) e rimuovere la sacca di raccolta 3).
Al momento della consegna l'apparecchio si trova nella posizione di trasporto.
- Per regolare la posizione di lavoro l'apparecchio deve essere spento.
- Tirare il pulsante di regolazione (vedi A N. 10) verso l'esterno. Girare il pulsante di regolazione e premerlo nella posizione di incastro desiderata. Tene-re l'apparecchio fermo con la seconda mano.
Il pulsante di regolazione non serve per la regolazione dell'altezza, ma per la compensazione dell'usura. La regolazione dell'altezza deve essere effettuata solo in caso di usura. In caso contrario si corre il rischio di causare un sovraccarico del motore e un danneggiamento del cilindro.
Accensione e spegnimento
Prima dell'accensione, assicurarsi che l'apparecchio non tocchi altri oggetti. Tenere lontani mani e piedi dal cilindro e dall'apertura di espulsione. Pericolo di lesioni!
-
Posizionare l'apparecchio su una superficie piana del prato.
-
Inserire la spina della prolunga nella presa dell'apparecchio (13) sul manico.
- Per la sicurezza antistrappo for- mare con l'estremità della pro- lunga un occhiello e appenderlo nella sicurezza antistrappo (15).
- Allacciare l'apparecchio alla tensione di rete.
- Per accendere l'apparecchio, premere il pulsante di sblocco sul manico (14) e contemporaneamente tenere premuta la leva di avvio (16). Rilasciare il pulsante di bloccaggio (14).
- Per spegnere l'apparecchio, rilasciare la leva di avvio (16).
Protezione anti-sovraccarico: in caso di sovraccarico dell'apparecchio, il motore si spegne automaticamente. Rilasciare la leva di azionamento e riavviare l'apparecchio
dopo un tempo di raffreddamento di circa 1 minuto.ut.
Attenzione! Dopo lo spegnimento il rullo continua a girare. Non ribaltare o trasportare l'apparecchio con il motore acceso e non toccare il cilindro in movimento. Pericolo di lesioni!
Lavorare con l'apparecchio
Per ottenere un prato curato, consigliamo di aerarlo ogni 4 - 6 settimane. La scarificazione è un intervento più intensivo rispetto all'aerazione e dovrebbe essere eseguito solo una volta l'anno. Il momento migliore è la primavera successiva alla prima rasatura.
Lavorare sempre trasversalmente ai pendii. Usare particolare cautela quando si cammina all'indietro e si tira l'apparecchio. Pericolo di inciampare!
Più l'erba è bassa, più è facile lavorarla. In questo modo si evita di sovraccaricare il motore e si aumenta la durata di vita del cilindro.
• L'apparecchio può essere azionato con o senza la sacca di raccolta. Per arieggiare si consiglia di lavorare con la sacca di raccolta e per scarificare si consiglia di lavorare senza la sacca di raccolta.
- Rimuovere eventuali residui di terra dalle molle dello sportello di protezione antiurto e/o dell'alloggiamento dell'apparecchio, per garantire la funzione di chiusura dello sportello di protezione antiurto. In caso di funzionamento senza sacco raccoglierba, lo sportello di
IT
protezione antiurto deve essere completamente chiuso.
- Rasare il prato all'altezza desiderato.
- Lo scarificatore non deve essere usa-to per l'erba alta, altrimenti questa si avvolge intorno al cilindro scarificatore provocando il danneggiamento dell'apparecchio.
- Selezionare una posizione di lavoro o di regolazione adatta (in presenza di fenomeni di usura del cilindro), in modo tale da evitare un sovraccarico del motore.
- Iniziare con i lavori nelle vicinanze della presa e procedere allontanandosi dalla presa.
- Condurre la prolunga sempre dietro di se e, dopo l'inversione di marcia, posizionarla sul lato già lavorato.
- Condurre l'apparecchio con passe cadenzato possibilmente lungo percorsi lineari. Per un'aerazione o una scarificazione perfetta le corsie dovrebbero essere sempre appena sovrapposte di alcuni centimetri. Sostare troppo a lungo sullo stesso punto con l'apparecchio acceso può danneggiare la cotica erbosa.
- Per evitare un ostacolo a causa della prolunga, invertire l'apparecchio sempre in modo tale che la sicurezza antistrappo del cavo sul manico sia sempre rivolta verso il lato già lavorato.
Dopo il lavoro e per il trasporto spegnere l'apparecchio, staccare la spina di alimentazione e attendere che il cilindro si fermi.
- Per il trasporto dell'apparecchio scegliere la posizione di trasporto (vedi „impostazione della posizione di lavoro“).
-
Sollevare l'apparecchio per il trasporto su scale e su superfici delicate (p. es. mattonelle).
-
Pulire l'apparecchio dopo ogni impiego (vedi „Pulizia, manutenzione, stoccaggio“).
- Dopo la lavorazione di prati particolarmente soggetti alla formazione di muschio si consiglia una risemina. La superficie del prato si rigenera più rapidamente.
Sostituzione del rullo
Spegnere l'apparecchio, staccare la spina di rete e attendere che il cilindro si fermi.
Quando si maneggia il rullo, si consiglia di indossare quanti.
- Capovolgere l'apparecchio.
- Allentare la vite di fissaggio (20) e rimuovere la copertura del cuscinetto (21).
- Sollevare diagonalmente il cilindro (19) e sfilarlo dalla sede.
- Inserire il cilindro nella sequenza invertita.
Pulizia, manutenzione, stoccaggio
I lavori non descritti nelle pre- senti istruzioni, devono essere eseguiti da un centro di assi- stenza clienti da noi autorizzato. Usare solo ricambi originali.
Quando si maneggia il rullo si consiglia di indossare guanti.
Prima di eseguire qualsiasi lavoro di manutenzione e pulizia, spegne-re l'apparecchio, staccare la spina di rete e attendere che il cilindro si fermi.
Lavori di pulizia e manutenzione generali
Non spruzzare l'apparecchio con acqua e non pulirlo sotto l'acqua corrente. In tal caso di rischiano scosse elettriche o danneggia- mento dell'apparecchio.
- Dopo i lavori rimuovere eventuali residui di piante aderenti dalle ruote, dalle aperture di ventilazione, dall'apertura di espulsione dell'erba e dal cilindro. A tale proposito non usare oggetti duri o appuntiti, potrebbero danneggiare l'apparecchio.
- Rimuovere eventuali residui dalle molle dello sportello di protezione antiurto e/o dell'alloggiamento dell'apparecchio per garantire la funzione di chiusura dello sportello di protezione antiurto.
- Svuotare completamente la sacca di raccolta.
- Tenere sempre pulito l'apparecchio. Non usare detergenti o solventi.
Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, se sono causati da una riparazione non conforme alle disposizioni o da un impiego di ricambi non originali o da un uso improprio.
Stoccaggio
- Conservare l'apparecchio in un luogo asciutto e lontano dalla portata di bambini.
- Lasciare raffreddare il motore, prima di deporre l'apparecchio in un ambiente chiuso.
- Non avvolgere l'apparecchio in sacchi di nylon, in quanto si potrebbe formare umidità.
Per uno stoccaggio a ingombro ridotto è possibile ripiegare il manico dopo aver allentato i dadi alettati (12a+b).
Durante tale operazione i cavi non devono essere schiacciati.
Smaltimento e tutela dell'ambiente
Smaltire l'apparecchio, gli accessori e l'imballaggio nelle sedi di riciclaggio.
Apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.
Consegnare l'apparecchio ad una sede di riciclaggio. Le parti di plastica e di metallo utilizzate possono essere smaltite nella raccolta differenziata e quindi riciclate. A tale proposito chiedere informazioni al nostro centro di assistenza.
Eseguiamo gratuitamente lo smaltimento dei vostri apparecchi.
Garantie
- Per questo apparecchio prestiamo 24 mesi di garanzia. Questa garanzia vale solo nei confronti del primo acquirente e non è trasferibile.
- Questo apparecchio non è adatto per l'uso industriale. Nel caso di un impiego per uso industriale decade la garanzia.
- Danni causati da normale usura, sovraccarico o uso improprio sono esclusi dalla garanzia. Determinati componenti sono soggetti ad un usura normale e sono esclusi dalla garanzia. Tra questi rientrano in particolare: cilindro aeratore, cilindro scarificatore.
- La premessa per la prestazione della garanzia è che vengano rispettati gli
IT
intervalli di manutenzione specificati nelle istruzioni per l'uso e che vengano seguite le indicazioni per la pulizia, la manutenzione e la riparazione.
- Danni causati da difetti di materiale o di fabbrica, vengono eliminati senza costi aggiuntivi mediante una fornitura sostitutiva o una riparazione.
- La premessa è che l'apparecchio venga restituito al fabbricante non smontato e insieme alla prova di acquisto e alla garanzia.
Servizio di riparazione
- Riparazioni che non sono coperte dalla garanzia, vengono effettuate dal nostro centro di assistenza tecnica dietro pagamento. Il nostro centro di assistenza esegue gratuitamente preventivi.
Possiamo solo lavorare apparecchi spediti con sufficiente imballaggio ed affrancatura.
- Apparecchi con porto franco – come merce ingombrante, per espresso o insieme ad altri carichi speciali – non vengono accettati.
- Eseguiamo gratuitamente lo smaltimento dei vostri apparecchi.
Ricambi/Accessori
È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzly-service.eu.
Se non si dispone di una connessione Internet, contattare il centro di assistenza (vedere “Grizzly Service-Center”). Tenere a portata di mano i numeri d’ordine riportati in basso.
Cilindro scarificatore....91104428 Cilindro aeratore....91104429 Sacca di raccolta....91104430
Dati tecnici
Scarificatore ...... ES 1231
Potenza assorbita del motore.....1200 W Tensione di rete ..... 220-240 V\~, 50 Hz Classe di protezione.....□ II Tipo di protezione.....IPX4
Larghezza di lavoro ....max. 31 cm Profondità di lavoro....max. 10 mm Peso ....8,6 kg
Livello di pressione acustica (L_pA) ....84 dB(A); K_pA = 3 dB Livello di potenza sonora ( L_WA ) misurata ....98,6 dB(A); K_WA = 1,54 dB garantito ....102 dB(A)
Vibrazioni all'impugnatura (a_h) ....4,12 m/s ^2 ; K = 2,0 m/s ^2
Il valore di emissione delle oscillazioni specificato è stato misurato secondo un metodo di prova standardizzato e può essere usato per il confronto di un elettro-domestico con un altro.
Il valore di emissione delle oscillazioni specificato può anche essere usato per una valutazione introduttiva dell'interruzione.
Avvertenza:
ore di emissione delle oscillazioni può variare dal valore specificato durante l'uso effettivo dell'elettrodomestico, a seconda del tipo e del modo di utilizzo dell'elettrodomestico.
Nasce l'esigenza di determinare misure di sicurezza per la protezione dell'operatore, che si basano sulla valutazione dell'interruzione in condizioni d'esercizio effettivo (a tale proposito devono essere considerati tutti gli elementi del ciclo d'esercizio, come per esempio i tempi in cui l'elettrodomestico è spento e quelli in cui l'elettrodomestico è acceso, ma funziona senza sollecitazione).
I valori di rumore e vibrazione sono stati rilevati conformemente alle norme e le disposizioni specificate nella dichiarazione di conformità.
Modifiche tecniche e ottiche possono essere effettuate in seguito agli sviluppi tecnici senza preavviso. Tutte le misure, avvertenze e indicazioni delle presenti istruzioni d'uso sono quindi senza garanzia. Eventuali diritti legali basati sulle presenti istruzioni d'uso, non possono quindi essere fatti valere.
Ricerca errori
| Problema Possibile causa Eliminazione errore | ||
| Rumori anormali, battiti o vibrazioni | Corpo estraneo sul rullo Rimuovere corpo estraneo | |
| Rebbi o lame del rullo danneg-giate | Sostituire cilindro | |
| Rullo non montato corretta-mente | Montare correttamente il cilindro (vedi capitolo sostituzione del cilindro) | |
| Cinghia dentata scivolosa | Riparazione da parte del servizio clienti | |
| L'apparecchio non parte | Tensione di rete mancante | Controllare presa, cavo, conduttura, eventualmente fare riparare da un elettricista esperto |
| Dadi ad alette o pulsante di sblocco difettoso | Riparazione da parte del servizio clienti | |
| Spazzola di carbone consumate | ||
| Motore difettoso | ||
| Il motore si spegne | Bloccaggio a causa di corpo estraneo | Rimuovere corpo estraneo |
| Prato troppo alto | Prima rasatura, vedi capitolo Co-mando | |
| Scarico intasato Pulire lo scarico | ||
| Protezione sovraccarico azio-nata | Lasciare raffreddare l'apparecchio per circa 1 min. | |
| Il risultato del lavoro non è sufficiente | Rebbi del cilindro aeratore ) logorati | Sostituire cilindro |
| Lame del cilindro scarificatore spuntate o danneggiate | Sostituire cilindro | |
| Cinghia dentata difettosa | Riparazione da parte del servizio clienti | |
| Posizione di trasporto o posizio-ne di lavoro errata | Selezionare la posizione di lavoro o la posizione di regolazione (vedi capitolo Impostazione posizioni di lavoro) | |
| Prato troppo alto | Prima rasatura, vedi capitolo Co-mando | |
Spis treści
Przeznaczenie 33
*L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
29010 San Nicolò a Trebbia (PC)
Tel.: 0523 764811
Fax: 0523 768689
e-mail: info@gardenitalia.it
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Tel.: 061 650 75 30
Fax: 061 650 75 32
e-mail: krysiak@krysiak.pl
Homepage: www.krysiak.pl
SAV03
ZA de la verrerie
03210 Souvigny
