| Producttype | Elektrische verticuteer- en beluchter |
| Merk | Grizzly |
| Model | ES 1231 |
| Motorvermogen | 1200 W |
| Netspanning | 220-240 V~, 50 Hz |
| Beschermingsklasse | II |
| Beschermingstype | IPX4 |
| Werkbreedte | max. 31 cm |
| Werkdiepte | max. 10 mm (4 standen) |
| Gewicht | 8,6 kg |
| Geluidsdrukniveau (LpA) | 84 dB(A), onzekerheid 3 dB |
| Gegarandeerd geluidsvermogen (LWA) | 102 dB(A) |
| Trilling aan de handgreep (ah) | 4,12 m/s², onzekerheid 2,0 m/s² |
| Meegeleverde rollen | Verticuteerrol met stalen messen (gemonteerd) |
| Optionele rol | Beluchterrol met flexibele tanden (niet meegeleverd) |
| Opvangzak | Optioneel (niet meegeleverd) |
| Materiaal behuizing | Hoogwaardig kunststof |
| Gebruik | Alleen huishoudelijk (niet industrieel) |
| Garantie | 24 maanden |
| Aanbevolen beluchtingsfrequentie | Elke 4 tot 6 weken |
| Aanbevolen verticuteerfrequentie | Een keer per jaar, in het voorjaar na het eerste maaien |
| Reserveonderdelen beschikbaar | Verticuteerrol (91104428), Beluchterrol (91104429), Opvangzak (91104430) |
| Klantenservice | www.grizzly-service.eu |
Veelgestelde vragen - ES 1231 Grizzly
Gebruikersvragen over ES 1231 Grizzly
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding ES 1231 - Grizzly en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ES 1231 van het merk Grizzly.

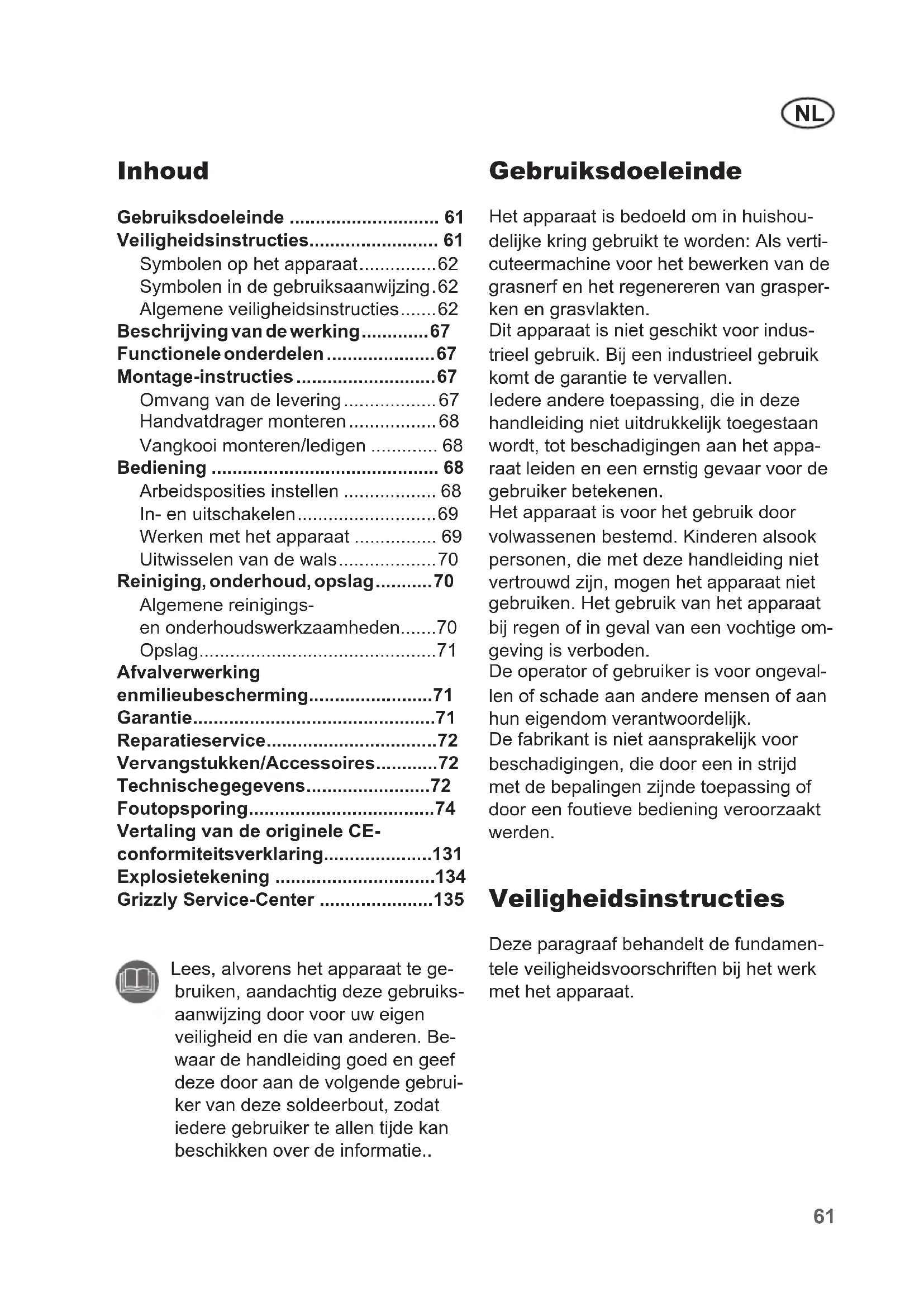

GEBRUIKSAANWIJZING ES 1231 Grizzly
Vertaling van de originele gebruiksaanwijzing
NL Vertaling van de originele gebruiksaanwijzing 61
Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie.
Gebruiksdoeleinde 61
Veiligheidsinstructies.... 61
Symbolen op het apparaat......62
Symbolen in de gebruiksaanwijzing.62
Algemene veiligheidsinstructies......62
Beschrijving van de werking......67
Functionele onderdelen 67
Montage-instructies 67
Omvang van de levering 67
Handvatdrager monteren....68
Vangkooi monteren/ledigen 68
Bediening 68
Arbeidsposities instellen 68
In- en uitschakelen....69
Werken met het apparaat 69
Uitwisselen van de wals....70
Reiniging, onderhoud, opslag......70
Algemene reinigings- en onderhoudswerkzaamheden......70
Opslag....71
Afvalverwerking
enmilieubescherming....71
Garantie....71
Reparatieservice....72
Vervangstukken/Accessoires......72
Technischegegevens....72
Foutopsporing....74
Vertaling van de originele CE-conformiteitsverklaring....131
Explosietekening ....134
Lees, alvorens het apparaat te gebruiken, aandachtig deze gebruiksaanwijzing door voor uw eigen veiligheid en die van anderen. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie..
Gebruiksdoeleinde
Het apparaat is bedoeld om in huishou-delijke kring gebruikt te worden: Als verti-cuteermachine voor het bewerken van de grasnerf en het regenereren van grasper-ken en grasvlakten.
Dit apparaat is niet geschikt voor industrieel gebruik. Bij een industrieel gebruik komt de garantie te vervallen.
ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker betekenen.
Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. Het gebruik van het apparaat bij regen of in geval van een vochtige omgeving is verboden.
De operator of gebruiker is voor ongevalen of schade aan andere mensen of aan hun eigendom verantwoordelijk.
De fabrikant is niet aansprakelijk voor beschadigingen, die door een in strijd met de bepalingen zijnde toepassing of door een foutieve bediening veroorzaakt werden.
Veiligheidsinstructies
Deze paragraaf behandelt de fundamentele veiligheidsvoorschriften bij het werk met het apparaat.
NL
Symbolen op het apparaat
Opgelet!
eningshandleiding lezen.
Gevaar voor verwondingen door weggeslingerde onderdelen. Omstaande personen op een veilige afstand van het apparaat houden.
aar door elektrische
schok bij beschadiging van de voedingskabel! Kabel op een veilige afstand van de maaiwerktuigen en van het apparaat houden!
Opgepast – scherp werktuig.
Handen en voeten op een veilige afstand houden. De draaiing van de walsen blijft na het uitschakelen van de motor nog even duren.
Vóór onderhoudswerkzaamheden of indien de voedingskabel beschadigd is, de stekker ui de contactdoos trekken.
Wees voorzichtig bij trappen! Schakel het apparaat uit en til het op wanneer u het over trappen transporteert.
Vermelding van het geluidsvermo- genniveau L_WA in dB(A).
Beschermingsniveau II
Elektrische apparaten horen niet thuis bij huishoudelijk afval.
Werkbreedte
Vóór instelling van de werkstanden gebruiksaanwijzing lezen.
Symbolen in de gebruiksaanwijzing
Gevaarsymbool met informatie over de preventie van personen- of zaakschade.
Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.
Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.
Algemene veiligheidsinstructies
Dit apparaat kan bij een on- deskundig gebruik ernstige verwondingen veroorzaken. Voordat u met het apparaat werkt, leest u zorgvuldig de bedieningshandleiding en maakt u zich met alle aspec- ten van de bediening goed vertrouwd. Bewaar deze handleiding goed, opdat de informatie te allen tijde te uwer beschikking staat.
Werken met het apparaat:
Opgepast! Het apparaat kan ernstige verwondingen veroorzaken. Zo vermijdt u ongevallen en verwondingen:
Voorbereiding:
- De machine is niet geschikt voor gebruik door kinderen.
- Laat nooit kinderen of andere personen, die de bedieningshandleiding niet kennen, het apparaat niet gebruiken. Lokale bepalingen kunnen de minimumleeftijd van de bedieningspersoon vastleggen.
- Personen met een motorische handicap mogen het apparaat enkel onder toezicht gebruiken.
- Maak nooit gebruik van het apparaat terwijl er personen, in het bijzonder kinderen, en huisdieren in de buurt zijn.
- Controleer het terrein, waar het apparaat gebruikt wordt, en verwijder stenen, stokken, dra- den of andere vreemde voor- werpen, die vastgegrepen en weggeslingerd kunnen worden.
Gebruik het apparaat niet om oneffenheden van de grond vlak te maken.
- Draag steeds gepaste werk- kledij, zoals vast schoeisel met een slijpvrije zool, een robuuste, lange broek, oorbe- scherming en een bescherm- bril. Gebruik het apparaat niet als u blootsvoets stapt of open sandalen draagt.
Die beveiliging van het apparaat en de persoonlijke veiligheidsuitrustingen beschermen uw eigen gezondheid en die van anderen en garanderen een optimale werking van het apparaat.
- Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Werk niet
met beschadigde of ontbreken- de beschermingsinrichtingen (bijvoorbeeld starthefboom, ontgrendelknop, bescherm- mingsinrichting tegen stoten). Stel nooit beschermingsinrich- tingen buiten werking (bijvoor- beeld door de starthefboom vast te binden).
Daarmee wordt ervoor gezorgd dat de veiligheid van het apparaat gehandhaafd blijft.
- Vergewis u vóór de start van uw apparaat dat er geen voorwerp of tak in de mesopening binnengeschoven is, dat het apparaat stabiel staat en dat het werkterrein opgeruimd en niet geblokkeerd is.
Controleer de toestand van uw verlengsnoer en ook net netsnoer van uw apparaat. Maak gebruik van de noodzakelijke beschermingsinrichtingen. Gevaar voor verwondingen.
- Als uw apparaat bij het inschakelen ongewone trillingen of geluiden vertoont, trekt u de netstekker uit het stopcontact en controleert u de messenwals. Vergewis u dat er geen hakselresten de messenwals blokkeren of tussen de messen ingeklemd zijn. Als u geen problemen vaststelt, zendt u het apparaat terug naar de klan-tenserviceafdeling.
- Als de messen niet meer correct snoeien of wanneer de motor overbelast is, controleert u alle onderdelen van uw apparaat en vervangt u de versleten onderdelen. Als een meer uitgebreide reparatie noodza-
NL
kelijk is, richt u zich tot de klan- tenserviceafdeling.
- Trek de stekker uit het stop-contact voordat u aan de machine werkt.
Toepassing:
- Opgepast – scherp werktuig. Snij niet in vingers of tenen. Houd voeten en vingers bij het werken altijd op een veilige afstand van de wals en van de uitwerpopening. Er bestaat gevaar voor verwondingen!
- Gebruik het apparaat niet bij regen, bij een slechte weersgesteldheid, in een vochtige omgeving of op een nat grasperk. Werk uitsluitend bij daglicht of bij een goede verlichting. Zo vermijdt u ongevallen.
- Werk niet met het apparaat als u moe of ongeconcentreerd bent of na consumptie van alcohol of na inname van tabletten. Las altijd tijdig een werkpauze in. Ga verstandig te werk. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
- Maak u met uw omgeving vertrouwd en let op mogelijke gevaren, die u wegens het geluid van de motor niet kunt horen.
- Let bij het werken en in het bijzonder op hellingen op stabiliteit. Werk altijd haaks op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wanneer u op een helling van rijdrichting verandert. Werk niet aan overdreven steile hellingen. Daardoor kunt u het ap-
paraat in onverwachte situaties beter controleren.
- Bedien het apparaat slechts op staptempo en met beide handen aan het handvat. Wees uiterst voorzichtig wanneer u het apparaat omkeert of naar u toe trekt. Struikelgevaar!
- Starten of bedien de starthefboom voorzichtig in overeenstemming met de in deze handleiding vermelde instructies.
- Kantal het apparaat bij het starten niet, tenzij het moet opgetild worden. In dit geval kantelt u het apparaat slechts zoals beslist noodzakelijk is en tilt u enkel de van de bedie-ningspersoon afgewende zijde op.
- Apparaat niet zonder volledig aangebrachte vangkooi of zonder beschermingsinrichting tegen stoten bedienen. Gevaar voor verwondingen! Houd u steeds op een veilige afstand van de uitwerpopening.
- Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er brand- of ontploffingsgevaar.
Werkonderbreking:
- Na het uitschakelen van het apparaat draait de wals nog enkele seconden lang. Handen en voeten op een veilige afstand houden.
- Raak de veerpinnen niet aan voordat de machine is losgekoppeld van het net en de veerpinnen volledig tot stil-
stand zijn gekomen. Letselgevaar door scherp werktuig.
- Schakel het apparaat uit wanneer u het wenst te transporteren, op te tillen of te kantelen en wanneer er andere oppervlakten dan gras overgestoken worden.
- Laat het apparaat nooit zonder toezicht op de werkplaats achter. Op kinderen moet er toezicht uitgeoefend worden om te vrijwaren dat ze niet met het apparaat spelen.
-
Schakel het apparaat uit en trek de netstekker uit:
-
Altijd wanneer u de machine verlaat
- Voordat u de uitwerpopening reinigt of blokkeringen of verstoppingen verhelpt
- Wanneer het apparaat niet gebruikt wordt
- Bij alle onderhouds- en reini- gingswerkzaamheden
- Wanneer de voedingskabel beschadigd of vastgeraakt is
- Wanneer het apparaat bij werkzaamheden op een hindernis botst of wanneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en laat het eventueel repareren.
- Bewaar het apparaat op een droge plaats en buiten de reikwijdte van kinderen.
Opgepast! Zo vermijdt u beschadigingen aan het apparaat en eventueel daaruit voortvloeiende, lichamelijke letsels:
Onderhoud uw apparaat
- Schakel het apparaat uit en til het op als u het over trappen transporteert.
- Voer telkens vóór gebruik een visuele controle van het apparaat door. Gebruik het apparaat niet wanneer er veiligheidsmechanismen (bijvoorbeeld beschermingsinrichting tegen stoten), onderdelen van de snoei-inrichting of bouten ontbreken, versleten of beschadigd zijn. Controleer in het bijzonder de voedingskabel en de starthefboom op beschadiging. Ter preventie van een balanceerfout mogen beschadigde werktuigen en bouten enkel per set uitgewisseld worden.
- Maak uitsluitend gebruik van reserveonderdelen en accessoires, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddellijke verlies van de garantieclaim.
- Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en dat het apparaat zich in een veilige operationele toestand bevindt.
- Tracht niet, het apparaat zelf te repareren, tenzij u hiervoor een opleiding genoten hebt. Al de werkzaamheden, die niet in deze handleiding aangegeven worden, mogen uitsluitend door klantenserviceafdelingen, die door ons gemachtigd werden, uitgevoerd worden.
- Behandel uw apparaat met zorg. Houd de werktuigen
NL
netjes om beter en veilig te kunnen werken. Volg de onderhoudsvoorschriften op.
• Overbelast uw apparaat niet. Werk uitsluitend binnen het vermelde vermogensbereik. Gebruik voor zware werkzaamheden geen machines met een zwak vermogen. Gebruik uw apparaat niet door doeleinden, waarvoor het niet bestemd is.
Elektrische veiligheid:
Opgepast! Zo vermijdt u ongevallen en verwondingen door een elektrische schok:
- Voer telkens vóór ingebruik-name een visuele controle van de net- en verlengsnoeren op symptomen van beschadigingen of veroudering door.
- Sluit het apparaat uitsluitend op een contactdoos met lekstroom-beschermingsinrichting (FI-schakelaar) met een toegekende stroom van niet meer dan 30 mA aan.
- Houdt U de verlengleidingen van de snijwerktuigen verwijderd. Wordt de leiding gedurende het gebruik beschadigd, scheidt u deze onmiddellijk van het net. DE LEIDING NIET AANRAKEN, ALVORENS DEZE VAN HET NET GESCHEIDEN IS. Gevaar voor een elektrische schok.
- Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwa-
lificeerde persoon vervangen worden om gevaren te vermijden.
- De verlengsnoeren op een veilige afstand tot de tanden houden. De tanden kunnen de snoeren beschadigen en tot een contact met actieve onderdelen leiden.
- Let erop dat de netspanning met de op het typeaanduiding-plaatje vermelde gegevens overeenstemt.
- Vermijd lichamelijk contact met onderdelen, die met de aarde verbonden zijn (bijvoorbeeld metalen omheiningen, metalen palen). Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
- Gebruik uitsluitend toege- stane verlengsnoeren van het constructietype H05RN-F, die maximaal 75 m lang en voor het gebruik in de open lucht bestemd zijn. De draaddiamet- ter van het verlengsnoer moet minstens 2,5 mm ^2 bedragen. Rol een kabeltrommel vóór gebruik altijd volledig af. Con- troleer het snoer op beschadi- gingen.
- Gebruik voor het aanbrengen van het verlengsnoer de daarvoor bestemde snoerophanging.
- Gebruik de kabel niet om de stekker uit de contactdoos te trekken. Bescherm het snoer tegen hitte, olie en scherpe kan- ten
Beschrijving van de werking
De verticuteermachine en grasmatverluchter bezit twee gemakkelijk uitwisselbare werkwalsen:
een ventilatorwals in harde kunststof met verticaal roterende verende tanden en een verticuteerwals met loodrecht aangebrachte, roestvrij stalen messen.
Het apparaat is met een hoogwaardige behuizing in kunststof met vangkooi en een handvatdrager met klapfunctie uitgerust.
Voor de functie van de bedieningsonderde- len verwijzen wij naar de hierna volgende beschrijvingen.
Functionele onderdelen
De afbeeldingen voor de bediening en het onderhoud vindt u op de zijden 2 - 3.
1 Bovenste handvatdrager
2 Middelste dragers
3 Vangkooi (niet in het leverings-pakket inbegrepen)
4 Beschermingsinrichting tegen stoten
5 Onderste drager
6 2 kruisgleufschroeven voor montage van de draagbalk
7 2 achterwielen
8 2 wielen
9 Behuizing van het apparaat
10 Instelknop
11 a/b 2 kabelklemmen
12 a/b 4 schroeven en 4 vleugelmoeren voor de bevestiging van de draagbalk
13 Apparaatcontactdoos
14 Ontgrendelknop
15 Kabel-trekontlasting
16 Starthefboom
17 Verticuteerwals met mes (reeds gemonteerd)
18 Ventilatorwals met verende tan- den (niet in het leveringspakket inbegrepen)
19 As
20 Bevestigingsschroef wals
21 Lagerafdekking
22 Stangenmechanisme voor de vangzak
23 Kunststofstrips
24 Pennen
Montage-instructies
Trek vóór alle werkzaamheden aan het apparaat de netstekker uit.
Omvang van de levering
Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen compleet zijn:
- Behuizing van het apparaat met verticuteerwals en beschermingsinrichting tegen stoten
- Bovenste handgreephendel compleet met starthefboom, netstekker, ont-grendelknop en vast gemonteerd apparaatsnoer
- Onderste drager
• 2 middelste dragers
• 2 kabelklemmen
• Montageaccessoires - Gebruiksaanwijzing
Let er bij de montage op dat de voedingskabel niet gekneld wordt en voldoende speling heeft.
Handvatdrager monteren
-
Steek de onderste drager (5) in de behuizing (9) van het apparaat en schroef de drager met de beide kruiskopschroeven (6)vast.
-
Schroef de beide middelste dragers (2) met de schroeven en vleugelmoeren (12a) aan de onderste drager (5) vast.
-
Schroef de bovenste hand- greephendel (1) met de schroe- ven en vleugelmoeren (12b) aan de beide middelste draag- balken (2) vast.
-
Beestig het apparaatsnoer met de beide kabelklemmen (11a+b) aan de draagbalk.
Vangkooi monteren/ledigen (niet in het leveringspakket inbegrepen)
Opgelet: apparaat niet zonder beschermingsinrichting tegen stoten bedienen. Gevaar voor verwondingen!
De vangkooi wordt in dichtgeklapte toe- stand geleverd en moet vóór gebruik in het apparaat gemonteerd worden.
Vangkooi ineenzetten:
-
Klem de kunststofstrips (23) op de stangenmechanisme voor de vangzak (21) vest.
-
Laat de beschermingsinrichting tegen stoten los, deze houdt de vangkooi (3) in positie.
Vangkooi afnemen/ledigen:
- Til de beschermingsinrichting tegen stoten (4) op en neem de vangkooi (3) eruit.
Bediening
Neem de geluidsreductie en lokale voorschriften in acht.
Arbeidsposities instellen
Het apparaat bezit 4 hoofdin-stelposities:
Transportpositie
In deze stand bestaat de maxi-male veiligheidsafstand van het werktuig tot de grond.
Werkstand
Kies bij werkzaamheden met het nieuwe apparaat deze instelling.
Verstelposities
Bij toenemende slijtage van de messen of van de verende tanden kan de werkstand neergelaten worden.
Slijtage herkent u aan een almaar slechter wordend werkresultaat.
Vangkooi aan aanbrengen:
- Til de beschermingsinrichting tegen stoten (4) op.
-
C
-
Schuif de pennen (24) aan het stangenmechanisme (22) van de vangkooi in de opname aan de behuizing (9) van het apparaat.
het apparaatbevindt zich bij levering in de transportpositie.
-
Om de werkstand in te stellen, moet het apparaat uitgeschakeld zijn.
-
Trek de instelknop (zie A nr. 10) naar buiten. Draai aan de instelknop en duw hem tot in de gewenste ver-
grendelde stand. Houd daarbij met de tweede hand het apparaat vast.
De instelknop dient niet om de hoogte in te stellen, maar om de slijtage te compenseren. De keuze van een verstelpositie zonder overeenkomstige slijtage kan tot overbelasting van de motor en tot beschadiging van de wals leiden.
In- en uitschakelen
Let er vóór het inschakelen op dat het apparaat geen voor-werpen raakt. Houd voeten en handen op een veilige afstand van de wals en van de uitwerp-opening. Er bestaat gevaar voor verwondingen!
-
Plaats het apparaat op een effen grasveld.
-
Steek de stekker van het ver- lengsnoer in de apparaatcon- tactdoos (13) aan het handvat.
- Voor de trekontlasting vormt u uit het uiteinde van het verlengsnoer een lus en haakt u deze in de trekontlasting (15) vast.
- Sluit het apparaat op de net-spanning aan.
- Om in te schakelen, drukt u de ontgrendelknop (14) aan het handvat in en houdt u tegelijkertijd de starthefboom (16) ingedrukt. Laat de ontgrendelknop (14) los.
- Om uit te schakelen, laat u de starthefboom (16) los.
Bescherming tegen overbelasting: in geval van overbelasting van het apparaat schakelt de mo-
tor automatisch uit. Laat de start- hefboom los en start het apparaat na een afkoeltijd van ongeveer 1 minuut opnieuw.
Opgelet! Wals loopt na het uitschakelen na. Kantel of draag het apparaat niet bij een draaiende motor en raak de draaiende wals niet aan.
Er bestaat gevaar voor verwon- dingen!
Werken met het apparaat
Om een onderhouden gazon te verkrijgen, bevelen wij u aan, telkens na 4 tot 6 we- ken te verluchten. Het verticuteren is een meer intensieve ingreep dan het verluch- ten en hoeft daarom slechts één keer per jaar te gebeuren. Het beste tijdstip is het voorjaar na het eerste maaien.
Werk op hellingen altijd haaks op de helling. Wees uiterst voorzichtig bij het achteruitstappen en het trekken aan het apparaat. Er bestaat struikelgevaar!
Hoe korter het gazon gemaaid is, hoe beter het behandeld kan worden. Daardoor wordt het apparaat minder belast en wordt de levensduur van de wals verlengd.
- U kunt het apparaat met of zonder vangkooi gebruiken. Om te verluchten, is het aanbevelenswaardig, met vangkooi te werken en om te verticuteren zonder vangkooi.
- Verwijder eventueel aardresten aan de veren van de beschermingsinrichting tegen stoten en/of van de behuizing van het apparaat om de
NL
sluitfunctie van de beschermingsinrichting tegen stoten te garanderen. Bij de werking zonder vangzak moet de beschermingsinrichting tegen stoten volledig gesloten zijn.
- Verwijder eventueel aardresten aan de veren van de beschermingsinrichting tegen stoten en/of van de behuizing van het apparaat om de sluitfunctie van de beschermingsinrichting tegen stoten te garanderen. Bij de werking zonder vangzak moet de beschermingsinrichting tegen stoten volledig gesloten zijn.
Schakel na het werk en voor het transport het apparaat uit, trek de netstekker uit en wacht de stilstand van de wals af.
- Gebruik voor het transport van het apparaat de transportstand (zie „Werkstand instellen“).
- Til het apparaat voor het transport over trappen en gevoelige oppervlakten (bijvoorbeeld tegels) op.
- Reinig het apparaat telkens na gebruik (zie „Reiniging, onderhoud, opslag“).
- Na de behandeling van grasperken, waar er veel mos aanwezig is, is het aanbevelenswaardig, vervolgens extra te zaaien. De grasvlakte regene-reert dan sneller.
Uitwisselen van de wals
Schakel het apparaat uit, trek de netstekker uit en wacht de stilstand van de wals af.
Draag bij de omgang met de wals handschoenen.
-
Draai het apparaat om.
-
Draai de bevestigingsschroef (20) los en klap de lagerafdekking (21) weg.
-
Til de wals schuin op en trek de as (19) uit de opname.
-
Breng de nieuwe wals in omgekeerde volgorde aan.
Reiniging, onderhoud, opslag
Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.
Draag bij de omgang met de wals handschoenen.
Schakel vóór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de netstekker uit en wacht de stilstand van de wals af.
Algemene reinigings- en onderhoudswerkzaamheden
Spuit het apparaat niet met water af en reinig het niet onder stromend water. Er bestaat gevaar voor een elektrische schok en het apparaat zou beschadigd kunnen worden.
- Verwijder na de werkzaamheden vastklevende resten van planten van de wielen, de verluchtingsopeningen, de grasuitwerpopening en de wals. Gebruik daarvoor geen harde of puntige voorwerpen, ze zouden het apparaat kunnen beschadigen.
- Verwijder eventueel aardresten van de beschermingsinrichting tegen stoten en/of van de behuizing van het apparaat om de sluitfunctie van de beschermingsinrichting tegen stoten te garanderen.
• Ledig de vangkooi volledig. - Houd het apparaat steeds netjes. Gebruik geen reinigings- c.q. oplosmiddelen.
Wij zijn niet aansprakelijk voor door onze apparaten veroorzaakte beschadigingen, voor zover deze door een ondeskundig uitgevoerde reparatie of door het gebruik van niet-originele onderdelen c.q. door een in strijd met de bepalingen zijnde toe-passing veroorzaakt worden.
Opslag
- Bewaar het apparaat droog en buiten de reikwijdte van kinderen.
- Laat de motor afkoelen voordat u het apparaat in gesloten lokalen neerzet.
- Omhul het apparaat niet met nylonzakken, omdat er daarin vochtigheid tot ontwikkeling zou kunnen komen.
Voor een plaatsbesparende opslag kan de draagbalk na het losser draaien van de vleugelmoeren (12a+b) ingeklapt worden De snoeren mogen daarbij niet gekneld raken.
Afvalverwerking en milieubescherming
Onderwerp apparaat, accessoires en verpakking aan een milieuvriendelijke recyclage.
Elektrische apparaten horen niet thuis bij huishoudelijk afval.
Geef het apparaat in een recyclagepark af. De gebruikte onderdelen in kunststof en metaal kunnen gescheiden per type worden en zodanig op een inzamelpunt afgegeven worden. In geval van vragen staat ons servicecenter u ter beschikking Uw apparaten worden gratis door ons ge-evacueerd.
Garantie
- Voor dit apparaat verlenen wij 24 maanden garantie. Deze garantie geldt uitsluitend tegenover de eerste koper en kan niet overgedragen worden.
- Dit apparaat is niet geschikt voor industrieel gebruik. Bij een industrieel gebruik komt de garantie te vervallen.
- Schade, die aan natuurlijke slijtage, overbelasting of een ondeskundige bediening te wijten is, blijft van de garantie uitgesloten. Bepaalde componenten zijn onderhevig aan normale slijtage en zijn van de garantie uitgesloten. In het bijzonder daartoe behoren: ventilatorwals, verticuteerwals.
- De vereiste voorwaarde voor de garantievergoedingen is bovendien dat de in de gebruiksaanwijzing vermelde onderhoudsintervallen in acht genomen werden en dat aan de aanwijzingen met het oog op de reiniging, het onderhoud en de instandhouding gevolg gegeven werd.
NL
- Schade, die door materiaal- of fabricagefouten ontstaan is, wordt kosteloos door een vervangende levering of door een reparatie verholpen.
- Der vereiste voorwaarde is dat het apparaat in een niet-gedemonteerde toestand en met aankoopbon en garantiebewijs aan de dealer teruggegeven wordt.
Reparatieservice
- U kunt reparaties, die niet onder de garantie vallen, mits berekening door ons servicecenter laten doorvoeren. Ons servicecenter werkt voor u graag een bestek uit.
Wij kunnen enkel apparaten behandelen, die voldoende verpakt en gefrankeerd toegezonden werden. - Non-franco – volumineus goed, per expresse of met andere speciale vracht – ingezonden apparaten worden niet in ontvangst genomen.
- Uw apparaten worden gratis door ons geëvacueerd.
Vervangstukken/Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu.
Indien u geen Internet hebt, neem dan contact op met het Service-Center (zie „Grizzly Service-Center“). Hou de onderstaande bestelnummers klaar.
Verticuteerwals.... 91104428
Ventilatorwals 91104429
Vangkooi....91104430
Technische gegevens
Elektrische
verticuteerder...... ES 1231
Opnamevermogen van de motor..1200 W Netspanning .... 220-240 V\~, 50 Hz
Beschermingsniveau ....☐ II
Veiligheidsklasse IPX4
Werkbreedte....max. 31 cm
Werkdiepte ......max. 10 mm
Gewicht....8,6 kg
Geluidsdrukniveau
(L_pA) 84 dB(A); K_pA = 3 dB
Geluidsvermogensniveau (L _WA )
gemeten .....98,6 dB(A); K_WA = 1,54 dB
gewaarborgd 102 dB(A)
Trilling aan de handgreep
(a_h) 4,12 m/s²; K = 2,0 m/s²
De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.
De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.
Waarschuwing:
nkelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissie-waarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.
De noodzaak bestaat, veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling in de effectieve gebruiksomstandigheden gebaseerd zijn (hierbij moet er met alle aandelen van de bedrijfscyclus rekening gehouden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeld is, en tijden, tijdens dewelke het weliswaar ingeschakeld is, maar zonder belasting functioneert).
Lawaai- en trilwaarden werden in over- eenstemming met de in de verklaring van overeenstemming vermelde normen en bepalingen opgespoord.
Technische en optische wijzigingen kunnen in functie van de verdere ontwikkeling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde maten, aanwijzingen en gegevens gelden daarom onder voorbehoud. Wettige aanspraken, die men op basis van de gebruiksaanwijzing maakt, kan men daarom niet doen gelden.
Foutopsporing
| Probleem Mogelijke oorzaak Oplossing van de fout | ||
| Abnormale ge-luiden, gerammel of trillingen | Vreemd voorwerp op de wals | Vreemd voorwerp verwijderen |
| Verende tanden of walsmes beschadigd | Wals uitwisselen | |
| Wals niet correct gemonteerd | Wals correct inbouwen (zie hoofdstuk “Uitwisselen van de wals”) | |
| Slippende tandriem | Reparatie door klantenserviceafdel-ling | |
| Apparaat start niet | Netspanning ontbreekt | Contactdoos, snoer, leiding, stekker nakijken, eventueel reparatie door vakkundig elektrotechnicus |
| Starthefboom of ontgrendel-knop defect | Reparatie door klantenserviceafde-lingKoolborstels versleten | |
| Motor defect | ||
| Motor hapert | Blokkering door vreemd voor-werp | Vreemd voorwerp verwijderen |
| Gazon te hoog | Vooraf maaien, zie hoofdstuk “Be-diening” | |
| Uitlaat verstopt Uitlaat reinigen | ||
| Beschermingsinrichting tegen overbelasting treedt in werking | Apparaat ongeveer 1 minuut lang laten afkoelen | |
| Resultaat van het werk niet bevredigend | Verende tanden van de venti-latorwals versleten | Wals uitwisselen |
| Mes van de verticuteerwals stomp of beschadigd | Wals uitwisselen | |
| Tandriem defect | Reparatie door klantenserviceafde-ling | |
| Transportpositie of verkeerde werkstand gekozen | Werkstand 1 of verstelpositie 2-4 kiezen (zie hoofdstuk “Werkstanden instellen”) | |
| Gazon te hoog | Vooraf maaien, zie hoofdstuk “Be-diening” | |
Sommaire
*Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Bezoekadres: Papierbaan 55
9672 BG Winschoten"
Postadres: Antwoordnummer 300
9670 WB Winschoten
Tel.: 0900 8724357
0597 413753
Fax: 0597 420632
e-mail: itsw@planet.nl
HECHT MOTORS s.r.o.
U Mototechny 131
251 62 Mukařov-Tehovec
Tel.: 323 661 347 linka 27
Fax: 323 661 348
