| Značka | Hilti |
| Model | NPR 019 IEA22 |
| Typ produktu | Elektrohydraulický bezdrôtový lisovací nástroj |
| Napájanie | Li-Ion akumulátor série B22, 21,6 V |
| Hmotnosť (s akumulátorom B22/8.0) | 2,7 kg |
| Maximálna lisovacia sila | 19 kN |
| Čas lisovania | ≈ 4 s |
| Prevádzková teplota | -17 °C až 60 °C |
| Skladovacia teplota | -20 °C až 70 °C |
| Hladina akustického tlaku | 70 dB(A) |
| Celková hodnota vibrácií | 2,5 m/s² |
| Lisovateľné materiály | Rúrkové spoje z zliatiny, medi a ocele |
| Bezpečnosť | Varovná LED, núdzové zastavenie, voliteľná ochrana proti pádu |
| Údržba a čistenie | Čistite mierne navlhčenou handričkou, nepoužívajte silikón; servisná prehliadka po 15 000 cykloch alebo 1 roku |
| Náhradné diely | Homologované lisovacie čeľuste; kontaktujte Hilti servis |
| Záruka | Záruka výrobcu (kontaktujte svojho partnera Hilti) |
| Certifikácie | Vyhlásenie o zhode CE |
Často kladené otázky - NPR 019 IEA22 HILTI
Otázky používateľov k NPR 019 IEA22 HILTI
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrické náradie vo formáte PDF zadarmo! Nájdite svoj návod NPR 019 IEA22 - HILTI a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. NPR 019 IEA22 značky HILTI.
NÁVOD NA OBSLUHU NPR 019 IEA22 HILTI
3.3 Možné nesprávné použití
3.4 Ukazatel lithium-ionotového akumulátoru
5.4 Vyjmutí akumulátoru

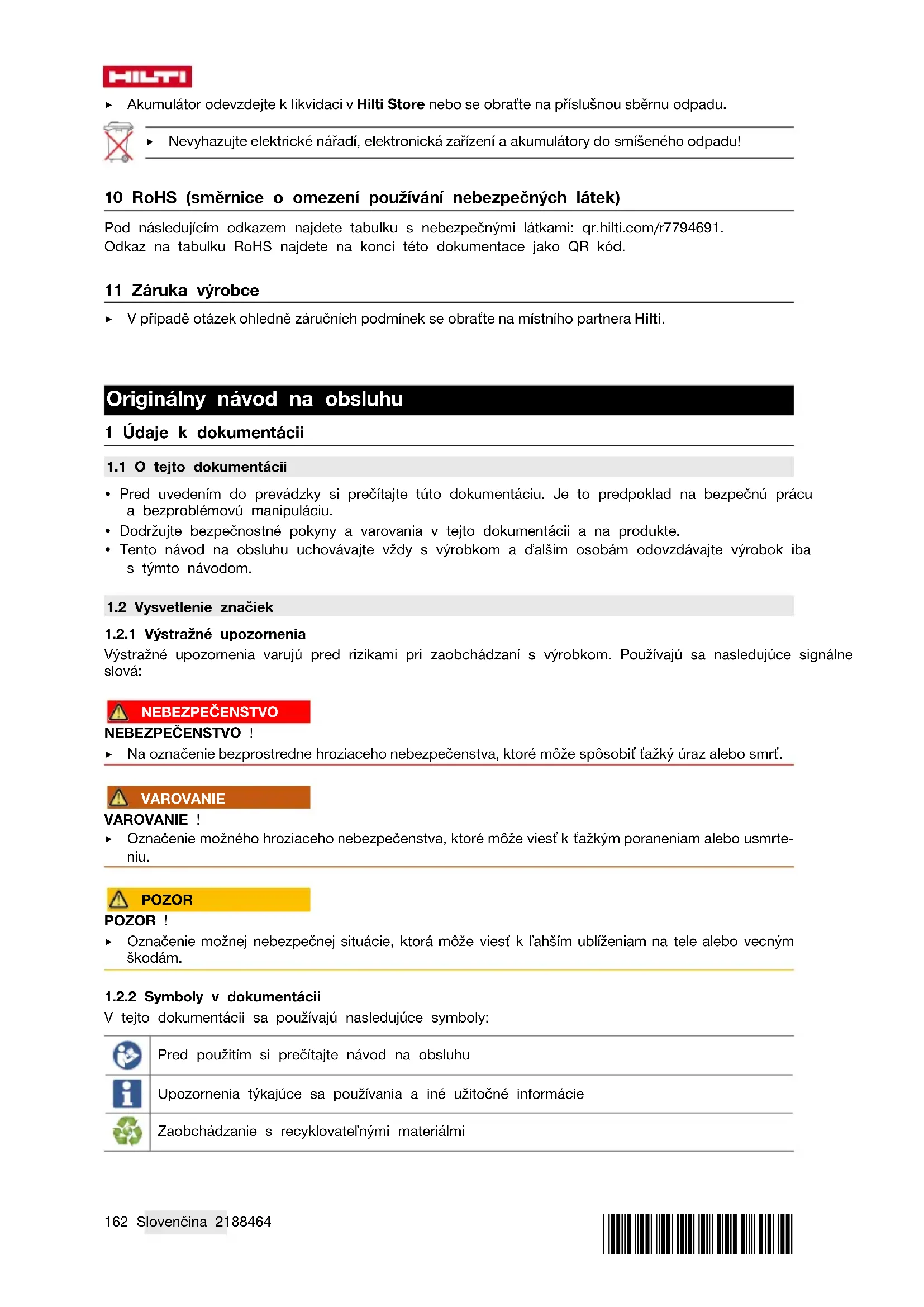

Originálny návod na obsluhu
1 Údaje k dokumentácii
1.1 O tejto dokumentácii
Výstražné upozornenia varujú pred rizikami pri zaobchádzaní s výrobkom. Používajú sa nasledujúce signálne slová:
NEBEZPEČENSTVO
NEBEZPEČENSTVO !
▶ Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobitť tažký úraz alebo smrť.
VAROVANIE
VAROVANIE!
Označenie možného hroziaceho nebezpečenstva, ktoré môže viest'k tažkým poraneniam alebo usmrteniu.
POZOR
POZOR !
Označenie možnej nebezpečnej situácie, ktorá môže viest' k l'ahším ublíženiam na tele alebo vecným škodám.
V tejto dokumentácii sa používajú nasledujúce symboly:
Upozornenia týkajúce sa používania a iné užitočné informácie
Zaobchádzanie s recyklovatel'nými materiálmi
Elektrické zariadenia a akumulátory nevyhadzujte do komunálneho odpadu
1.2.3 Symboly na obrázkoch
Na vyobrazeniach sa používajú nasledujúce symboly:
| 2 | Tieto čísla odkazujú na príslušné vyobrazenie na začiatku tohto návodu |
| 3 | Číslovanie udáva poradie pracovných úkonov na obrázku a môže sa odlišovať od číslovania pracovných úkonov v texte. |
| 11 | Čísla pozícií sa používajú v obrázkuPrehl’ada odkazujú na čísla legendy v odsekuPrehl’ad výrobkov. |
| [IMAGE] | Tento symbol by mal u vás vzbudiť mimoriadnu pozornosť pri zaobchádzaní s výrobkom. |
Na výrobku môžu byť použité nasledujúce symboly:
 | Nebezpečenstvo pomliaždenia! |
 | Jednosmerný prúd |
 | Náradie podporuje NFC technológiu, ktorá je kompatibilná so systémami iOS a Android. |
 | Lítiovo-iónový akumulátor |
 | Použitý typový rad lítiovo-iónového akumulátoraHilti. Riad'te sa pokynmi v kapitolePoužívanie v súlade s určeným účelom. |
 | Akumulátor nikdy nepoužívajte ako nástroj na udieranie alebo zatíkanie. |
 | Nenechajte akumulátor spadnút'. Nepoužívajte akumulátor, ktorý bol vystavený nárazu alebo je inak poškodený. |
1.4 Informácie o výrobku
Výrobky su určené pre profesionálneho používatel'a a smie ich obsluhovať, vykonávať údržbu a opravovať iba autorizovaný, vyškolený personál. Tento personál musí byť špeciálne poučený o vznikajúcich rizikách a nebezpečenstve. Výrobok a jeho pomocné prostriedky sa môžu stať zdrojom nebezpečenstva v prípade, že s nimi bude manipulovať personál bez vzdelania, neodborným spôsobom alebo ak sa nebudú používať v súlade s určením.
Typové označenie a sériové číslo sú uvedené na typovom štítku.
- Poznamenajte si sériové číslo do nasledujúcej tabul'ky. Údaje výrobku budete potrebovať pri dopytoch adresovaných nášmu zastúpeniu alebo servisu.
Údaje o výrobku
| Lis NPR 019 IE-A22 | |
| Generácia 01 | |
| Sériové číslo |
1.5 Vyhlásenie o zhode
Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie.
Technické dokumentácie sú uložené tu:
2.1 Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie
⚠ VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa toto elektrického náradia. Nedbalosť pri dodržiavaní uvedených pokynov a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo závažné poranenia.
Všetky bezpečnostné upozornenia a pokyny si uschovajte pre budúcu potrebu.
Pojem "elektrické náradie" uvedený v bezpečnostných upozorneniach sa vztahuje na sieťové elektrické náradie (náradie so sieťovým káblom) alebo na akumulátorové elektrické náradie (bez sieťového kábla).
▶ Na pracovisku udržujte čistotu a dbajte na dostatočné osvetlenie. Neporiadok na pracovisku a neosvetlené časti pracoviska môžu viest k úrazom.
▶ Nepracujte s elektrickým náradím vo výbušnom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu spôsobit’ vznietenie prachu alebo výparov.
- Pri používaní elektrického náradia dbajte na bezpečnú vzdialenost' detí a iných osôb. Pri odpútaní pozornosti od práce môžete stratit' kontrolu nad náradím.
Pripájacia zástrčka elektrického náradia musí byť vhodná do danej zásuvky. Zástrčka sa nesmie žiadnym spôsobom meniť či upravovať. Spolu s uzemneným elektrickým náradím nepoužívajte žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými povrchmi ako sú rúry, radiátory alebo vykurovacie telesá, sporáky a chladničky. Pri uzemnení vášho tela hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Chráňte elektrické náradie pred dažďom či vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Pripojovací kábel nepoužívajte na účely, na ktoré nie je určený, napr. na prenášanie, zavesenie elektrického náradia či na vyťahovanie zástrčky zo zásuvky. Pripojovací kábel držte v bezpečnej vzdialenosti od tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo spletené pripojovacie káble zvyšujú riziko úrazu elektrickým prúdom.
- Pri práci s elektrickým náradím vo vonkajšom prostredí používajte iba predlžovacie káble vhodné aj do vonkajšieho prostredia. Používanie predlžovacieho kábla vhodného do vonkajšieho prostredia znižuje riziko úrazu elektrickým prúdom.
- Pokiaľ sa nemožno vyhnút prevádzkovaniu elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.
Bezpečnost' osôb
- Pri práci bud’te pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, ked’ ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viest’ k závažným poraneniam.
Noste prostriedky osobnej ochrannej výbavy a vždy používajte ochranné okuliare. Nosenie osobnej ochrannej výbavy, ako je maska proti prachu, bezpečnostná obuv s protišmykovou podrážkou, ochranná prilba alebo chrániče sluchu (podľa druhu a použitia elektrického náradia), znižuje riziko poranení.
Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením na elektrické napájanie a/alebo pripojením akumulátora, pred uchopením alebo prenášaním sa uistite, že elektrické náradie je vypnuté. Ak máte pri prenášaní elektrického náradia prst na spínači alebo ak pripojíte zapnuté náradie na elektrické napájanie, môže to viest' k vzniku úrazov a nehôd.
Pred zapnutím elektrického náradia odstráněte z náradia nastavovacie nástroje alebo klůče na skrutky. Nástroj alebo klůč v otáčajúcej sa časti náradia môže spôsobit úrazy.
Vyhýbajte sa neprirodzenej polohe a držaniu tela. Pri práci zabezpečte stabilný postoj a neustále udržiavajte rovnováhu. Budete tak môčť elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
Noste vhodný odev. Nenoste volný odev alebo šperky. Vlasy, odev a rukavice udržiavajte mimo pohybujúcich sa dielov. Volný odev, šperky alebo dlhé vlasy sa môžu zachytit' o pohybujúce sa diely.
Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčite sa, že tieto zariadenia sú pripojené a používajú sa správne. Používanie zariadenia na odsávanie prachu môže znížiť ohrozenia spôsobené prachom.
Neuspokojte sa pocitom falošnej bezpečnosti a nekonajte v rozpore s bezpečnostnými pravidlami pre elektrické náradie, aj ked' máte dostatok skúseností s používaním elektrického náradia. Nedbalé konanie sa môže v zlomkoch sekundy zmenit' na ťažký úraz.
Náradie/zariadenie/prístroj nepreťažujte. Používajte vhodné elektrické náradie určené na prácu, ktorú vykonávate. Vhodné elektrické náradie umožňuje lepšiu a bezpečnejšiu prácu v uvedenom rozsahu výkonu.
Elektrické náradie s poškodeným vypínačom nepoužívajte. Náradie, ktoré sa nedá zapnút alebo vypnút je nebezpečné a treba ho dať opravit.
Skôr než budete náradie nastavovať, meniť časti jeho príslušenstva alebo než ho odložíte, vytiahnite sieťovú zástrčku zo zásuvky a/alebo vyberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie odložte na miesto chránené pred prístupom detí. Nedovol'te používať náradie osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je pre neskúsených používatel'ov nebezpečné.
Elektrické náradie a príslušenstvo starostlivo udržiavajte. Skontrolujte, či pohyblivé časti náradia bezchybne fungujú a nezasekávajú sa, či nie sú niektoré časti zlomené alebo poškodené v takom rozsahu, že to ovplyvňuje fungovanie elektrického náradia. Poškodené časti dajte pred použitím náradia opravit. Mnohé úrazy sú zapríčinené nesprávne a nedostatočne udržiavaným elektrickým náradím.
- Rezacie nástroje udržujte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa zasekávajú menej a l'ahšie sa vedú.
Elektrické náradie, príslušenstvo, vkladacie nástroje atd'. používajte v súlade s týmito pokynmi. Zohl'adnite pri tom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné než určené použitie môže viest k nebezpečným situáciám.
Rukoväti a plochy udržiavajte suché, čisté a bez oleja alebo tuku. Klzké rukoväti a plochy neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.
Použitie a starostlivost' o akumulátorové náradie
Akumulátory nabíjajte len v nabíjačkách odporúčaných výrobcom. Ak sa nabíjačka vhodná pre určitý druh akumulátorov používa s inými akumulátormi, hrozí riziko vzniku požiaru.
V elektrickom náradí používajte iba akumulátory, ktoré sú pre náradie určené. Používanie iných akumulátorov môže viest' k úrazom a nebezpečenstvu požiaru.
Nepoužívaný akumulátor udržiavajte mimo dosahu kancelárskych sponiek, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli zapríčinit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok vznik popálenín alebo požiaru.
- Pri nesprávnom používaní môže z akumulátora unikať kvapalina. Zabráňte kontaktu s ňou. Pri náhodnom kontakte vykonajte opláchnutie vodou. Pri vniknutí kvapaliny do očí dodatočne vyhlľadajte lekársku pomoc. Kvapalina vytekajúca z akumulátora môže spôsobit podráždenia pokožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory. Poškodené alebo upravované akumulátory sa môžu správať nepredvídatel’ne a spôsobit’ požiar, výbuch alebo zvýšit’ riziko úrazu.
Akumulátor nevhadzujte do ohňa alebo ho nevystavujte vysokým teplotám. Oheň alebo teploty nad 130 °C (265 °F) môžu spôsobit výbuch.
Dodržujte všetky pokyny týkajúce sa nabíjania a akumulátor alebo akumulátorové náradie nenabíjajte mimo teplotného rozsahu uvedeného v prevádzkovom návode. Nesprávne nabíjanie alebo nabíjanie mimo dovoleného teplotného rozsahu môže zničit' akumulátor alebo zvýšit' riziko požiaru.
Servis
Elektrické náradie nechajte opravovať iba kvalifikovaným odborným personálom a iba s použitím originálnych náhradných dielov. Tým sa zabezpečí, že zostane zachovaná bezpečnosť náradia.
Nikdy nevykonávajte údržbu poškodených akumulátorov. Akúkol'vek údržbu môže vykonávať len výrobca alebo autorizované servisné stredisko.
2.2 Dodatočné bezpečnostné upozornenia pre lis
Bezpečnost' osób
- Produkt používajte len v technicky bezchybnom stave.
▶ Na náradí nikdy nevykonávajte úpravy alebo zmeny.
Nikdy nelisujte vnútri plynových vedení, výnimkou je prípad, že to výslovne schváli predajca systému v spojení s týmto náradím a špeciálne preskúšanými spojkami.
▶ Uistite sa, že je aretačný kolík úplne zasunutý a bezpečne zaistený.
HILTI
Dávajte pozor, aby sa v lisovacích čel'ustiach nenachádzali cudzie telesá (napr. omietka, zvyšky kameňa, kovové piliny atd') a poškodenia. Poškodené alebo zdeformované lisovacie čel'uste sa už nesmú používať!
Pred začatím práce skontrolujte lis a lisovacie čel'uste NPR PM podl'a normativov. Nedostatočne skontrolované náradia a čel'uste môžu viest' k chybnému lisovaniu a predstavovať bezpečnostné riziko pre obsluhu. Lisy sa musia najneskôr po 15 000 lisovaniach, minimálne však raz ročne podrobit' prehliadke v servise Hilti. Raz ročne sa musí vykonať údržba lisovacích čel'ustí v servise Hilti.
Na zlisovanom potrubnom systéme vykonajte na záver skúšku tesnosti, aby sa zabránilo netesnostiam (napr. na základe nesprávnej aplikácie).
Pred použitím náradia sa musia všetky aktívne časti, t. j. časti pod napätím, v pracovnej oblasti obsluhy odpojit' od napätia. Ak to nie je možné, vykonajte príslušné ochranné opatrenia pre prácu v blízkosti časti, ktoré sú pod napätím.
▶ Nelisujte časti, ktoré sú pod napätím. Náradie nie je izolované, preto sa musí používať v spojení s osobnými ochrannými prostriedkami (ochranné rukavice, ochranná obuv, ochranný odev atd.), ktoré ochránia vás a osoby nachádzaiúce sa v blízkosti.
Starostlivé zaobchádzanie a používanie elektrického náradia
- Elektrické náradie vypnite po cca 50 za sebou nasledujúcich lisovaniach a nechajte ho asi 15 minút vychladnút. Prehriatie môže viest' k poškodeniu náradia.
2.3 Starostlivé zaobchádzanie s akumulátormi a ich používanie
▶ Dodržiavaite osobitné smernice na prepravu, skladovanie a prevádzku lítium-iónových akumulátorov.
- Akumulátory udržiavaite mimo dosahu vysokých teplôt, priameho slnečného žiarenia a ohňa.
- Akumulátory sa nesmú rozoberat', stláčat', zahrievat' nad 80 °C alebo spal'ovat'.
Nepoužívajte alebo nenabíjajte akumulátory, ktoré boli zasiahnuté úderom, utrpeli pád z výšky viac ako jeden meter alebo boli iným spôsobom poškodené. V takom prípade vždy kontaktujte Hilti servis.
- Pokial' je akumulátor príliš horúci na dotyk, môže byť poškodený. Náradie postavte na nehorľavé miesto s dostatočnou vzdialenosťou od horľavých materiálov, kde sa dá sledovať, a nechajte ho vychladnút. V takom prípade vždy kontaktujte Hilti servis.
3 Opis
① Hlava lisu
② Spätný spínač na otvorenie lisovacích čel'ustí v prípade chyby alebo v prípade núdze
③ Kryt
④ Indikácia údržby a porúch (LED červená)
⑤ Odistenie akumulátora
⑥ Akumulátor
⑦ Štrbina na obidvoch stranách, na upevnenie Hilti poistky proti pádu
⑧ Biela LED na osvetlenie pracovného prostredia
⑨ Ovládací spínač
⑩ Aretačný kolík na otvorenie/zatvorenie hlavy náradia
⑪ Lisovacie čel'uste
3.2 Používanie v súlade s určením
Opísaný výrobok je akumulátorový elektrohydraulický lis.
Určený je na lisovanie spojok na spájanie rúr z kompozitných materiálov, medi (Cu) a ocele.
- Pre tento výrobok používajte len lítiovo-iónové akumulátory Hilti typového radu B 22.
- Pre tieto akumulátory používajte iba nabíjačky schválené spoločnosťou Hilti. Ďalšie informácie nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group
3.3 Možné chybné používanie
- Ručne vedený výrobok sa nesmie používať upevnený a v stacionárnom nasadení.
- Elektrohydraulický lis sa nesmie používať za silného dažďa alebo pod vodou.
3.4 Indikácia pre lítiovo-iónový akumulátor
Stav nabitia lítiovo-iónového akumulátora a poruchy výrobku sú signalizované prostredníctvom indikátora lítiovo-iónového akumulátora. Stav nabitia lítiovo-iónového akumulátora sa zobrazí po dotknutí sa jedného z dvoch odistovacích tlačidiel akumulátora.
| Stav Význam | |
| Svietia 4 LED. Stav nabitia: 75 % až 100 % | |
| Svietia 3 LED. Stav nabitia: 50 % až 75 % | |
| Svietia 2 LED. Stav nabitia: 25 % až 50 % | |
| Svieti 1 LED. Stav nabitia: 10 % až 25 % | |
| Bliká 1 LED. Stav nabitia: < 10 % |
Pri aktivovanom ovládacom spínači a do 5 sekúnd po uvoľnení ovládacieho spínača nie je možné vyžiadanie informácie o stave nabitia. Pri blikajúcich LED indikátora akumulátora venujte, prosím, pozornosť upozorneniam v kapitole o pomoci v prípade porúch.
3.5 Rozsah dodávky
Čalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom HILTI STORE alebo online na stránke:www.hilti.group
4 Technické údaje
| NPR 019 IE-A22 | |
| Menovité napätie | 21,6 V |
| Hmotnost podl’a EPTA Procedure 01 vrátane akumulátoraB22/8.0 | 2,7 kg |
| Čas lisovania | ≈ 4 s |
| max. lisovacia sila | 19 kN |
| Teplota pri skladovaní | -20 °C ... 70 °C |
| Teplota okolia počas prevádzky | -17 °C ... 60 °C |
Hodnoty akustického tlaku a hodnoty vibrácií uvedené v týchto pokynoch boli namerané podľa normovanej metódy merania a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Sú vhodné aj na predbežný odhad pôsobenia. Uvedené údaje reprezentujú hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie používa na iné účely, s odlišnými vkladacími nástrojmi alebo nemá zabezpečenú dostatočnú údržbu, údaje sa môžu odlišovať. Tým sa môžu podstatne zvýšiť vplyvy v priebehu celého pracovného času. Pri presnom odhadovaní vplyvov by sa mal zohl’adniť aj čas, v priebehu ktorého bolo náradie bud’ vypnuté, alebo síce spustené, ale v skutočnosti nevykonávalo žiadnu prácu. Tým sa môžu vplyvy v priebehu celého pracovného času podstatne znížiť. Určite dodatočné bezpečnostné opatrenia na ochranu obsluhujúcej osoby pred pôsobením hluku a/alebo vibrácií, ako sú napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Hodnoty hluku
| Úroveň akustického výkonu (l) | 80 dB(A) |
| Neistota pri úrovni akustického výkonu (k) | 2,5 dB(A) |
| Hladina emisií akustického tlaku (l) | 70 dB(A) |
| Neistota pri hladine akustického tlaku (k) | 2,5 dB(A) |
Hodnoty vibrácií
| Celková hodnota vibrácií (počas prevádzky) (a) | 2,5 m/s ^2 |
| Neistota (K) | 1,5 m/s ^2 |
4.2 Akumulátor
| Prevádzkové napätie akumulátora | 21,6 V |
| Teplota okolia počas prevádzky | -17 °C ... 60 °C |
| Teplota pri skladovaní | -20 °C ... 40 °C |
| Teplota akumulátora na začiatku nabíjania | -10 °C ... 45 °C |
5 Obsluha
5.1 Príprava práce
POZOR
Nebezpečenstvo poranenia neúmyselným rozbehom!
Pred vložením akumulátora sa uistite, že príslušný výrobok je vypnutý.
Skôr než budete náradie nastavovať alebo meniť časti jeho príslušenstva, odstráňte akumulátor.
5.3 Vloženie akumulátora
POZOR
Nebezpečenstvo poranenia skratom alebo pádom akumulátora!
Pred vložením akumulátora zabezpečte, aby sa na kontaktoch akumulátora a na kontaktoch na výrobku nenachádzali cudzie telesá.
Zabezpečte, aby akumulátor vždy správne zapadol.
- Pred prvým uvedením do prevádzky akumulátor úplne nabite.
- Vložte akumulátor do držiaka náradia tak, aby počutel'ne zapadol.
- Skontrolujte, či je akumulátor bezpečne vložený.
5.4 Odstránenie akumulátora
- Stlačte odblokovacie tlačidlá akumulátora.
- Vytiahnite akumulátor z náradia.
5.5 Vloženie lisovacej čel'uste
VAROVANIE
Nebezpečenstvo poranenia! Neúmyselné spustenie výrobku.
Aby bolo zaistené správne zlisovanie a používanie so zretel'om na bezpečnost' práce a spol'ahlivost', používajte výlučne lisovacie čel'uste schválené pre výrobok predajcom systému a/alebo výrobcom náradia.
- Odstráňte akumulátor, vyberte vhodné lisovacie čel'uste.
-
Stlačte aretačný kolík.
-
Otočte aretačný kolík proti smeru chodu hodinových ručičiek až na doraz.
- Vytiahnite aretačný kolík von.
- Vložte lisovacie čel'uste.
- Zasuňte aretačný kolík tak, aby zaskočil.
- Otočte hlavu lisu do požadovanej pracovnej polohy.
V stave bez tlaku sa hlava lisu výrazne l'ahšie otáča.
Nebezpečenstvo poranenia! Neúmyselné spustenie výrobku.
- Odstráňte akumulátor, otočte hlavu lisu do východiskovej polohy.
- Stlačte aretačný kolík.
- Otočte aretačný kolík proti smeru chodu hodinových ručičiek až na doraz.
- Vytiahnite aretačný kolík von.
- Vyberte lisovacie čel'uste smerom dopredu z výrobku.
Poškodenie výrobku a/alebo poistného lanka. Nevhodnou manipuláciou môže dôjst k poškodeniu výrobku a/alebo poistného lanka.
- Ako poistné lanko nepoužívajte kovovú reťaz. Nepoužívajte poistné lanko dlhšie ako 6 ft (2 m).
Aby sa zabránilo škodám, pri práci vo vyššej polohe odporúčame používať poistku proti pádu Hilti.
Poistka proti pádu umožňuje upevnenie prídržného lana/prídržného pásu.
Pri práci s výrobkom bezpodmienečne dodržiavajte národné smernice pre prácu vo vyššej polohe.
- Odstráňte akumulátor.
- Zavedte obidve spojky poistky proti pádu do štrbín nachádzajúcich sa na obidvoch stranách rukoväti.
- Upevnite poistku proti pádu príslušnými skrutkami.
- Akumulátor znova vložte.
Nebezpečenstvo! Nebezpečenstvo unikania plynu pri zlisovaní vnútri plynových sietí!
Nikdy nelisujte vnútri plynových vedení, výnimkou je prípad, že to výslovne schváli predajca systému v spojení s týmto náradím a špeciálne preskúšanými spojkami.
Aktivujte riadiaci spínač a podržte ho stlačený, kým sa lisovacie čel'uste úplne nezatvoria.
Nevyhnutnou podmienkou trvale tesného zlisovania je úplné zatvorenie lisovacích čel'ustí a s tým spojené ukončenie procesu lisovania.
Spojky, pri ktorých bolo lisovanie predčasne zrušené, sa musia vybrať, alebo ak je to možné, znova zlisovat.
VAROVANIE
Nebezpečenstvo poranenia pri vloženom akumulátore!
- Pevne zachytenú nečistotu opatrne odstráňte.
- Vetracie štrbiny opatrne vyčistite suchou kefou.
- Kryt čistite len mierne navlhčenou handrou. Nepoužívajte žiadne prostriedky na ošetrovanie obsahujúce silikón, pretože tie môžu poškodit plastové časti.
Starostlivost' o lítiovo-iónové akumulátory
- Akumulátor udržiavajte čistý a zbavený oleja a tuku.
- Kryt čistite len mierne navlhčenou handrou. Nepoužívajte žiadne prostriedky na ošetrovanie obsahujúce silikón, pretože tie môžu poškodiť plastové časti.
• Zabráňte vniknutiu vlhkosti.
Údržba a oprava
- Pravidelne kontrolujte všetky viditelné časti a výskyt poškodení, ako aj bezchybné fungovanie ovládacích prvkov.
- V prípade poškodenia a/alebo poruchy funkcie výrobok nepoužívajte. Ihneď ho nechajte opraviť v servise firmy Hilti.
- Po prácach spojených so starostlivostou a udržiavaním náradia pripevnite všetky ochranné zariadenia a skontrolujte ich fungovanie.
Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group.
7 Preprava a skladovanie akumulátorového náradia
Preprava
POZOR
Neúmyselné spustenie pri preprave !
- Produkty vždy prepravujte bez vložených akumulátorov!
▶ Vyberte akumulátory. - Akumulátory nikdy neprepravujte vol'ne uložené.
Prístroj a akumulátory po dlhšej preprave skontrolujte pred použitím, či nie sú poškodené.
Skladovanie
POZOR
Náhodné poškodenie spôsobené chybnými alebo vytekajúcimi akumulátormi!
▶ Produkty vždy skladujte bez vložených akumulátorov!
- Prístroj a akumulátory skladujte podľa možnosti v chlade a suchu.
- Akumulátory nikdy neskladujte na slnku, na vykurovacích telesách alebo za oknami.
- Prístroj a akumulátory skladujte na suchom mieste a mieste nedostupnom pre deti a nepovolané osoby.
Prístroj a akumulátory po dlhšom skladovaní pred použitím skontrolujte, či nie sú poškodené.
8 Pomoc v prípade porúch
Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nedokážete odstránit sami, sa obrátte na náš servis Hilti.
8.1 Lis nie je funkčný
| Porucha Možná príčina Riešenie | ||
| LED na akumulátore nič ne-signalizujú. | Akumulátor nie je úplne zasunutý. | ► Nechajte akumulátor zaskočit's dvojitým zacvaknutím. |
| Akumulátor je vybitý. ► Vymeňte | akumulátor a vybitýakumulátor nabite. | |
| Akumulátor je príliš horúci alebo príliš studený. | ► Akumulátor nechajte vychladnútalebo uved’te akumulátor na izbovú teplotu. | |
| 1 LED na akumulátore bliká. | Akumulátor je vybitý. | ► Vymeňte akumulátor a vybitýakumulátor nabite. |
| Akumulátor je príliš horúci alebo príliš studený. | ► Akumulátor nechajte vychladnútalebo uved’te akumulátor na izbovú teplotu. | |
| 4 LED na akumulátore blikajú. | Výrobok je krátkodobo preťažený. | ► Nechajte výrobok vychladnút. |
| LED červená => neprerušovane s varovným akustickým signálom. | Technický problém. | ► Možné chybné používanie!Kontaktujte servis firmy Hilti. |
| LED červená => krátko za-bliká s varovným akustickým signálom. | Akumulátor je málo nabitý na to,aby sa mohol používať. | ► Vymeňte akumulátor a vybitýakumulátor nabite. |
| LED červená => krátko za-svieti bez varovného akustic-kého signálu. | Výrobok je prehriaty. | ► Nechajte výrobok vychladnút. |
8.2 Lis je funkčný
| Porucha Možná príčina Riešenie | ||
| Akumulátor sa vybíja rýchlejšie ako zvyčajne. | Vel'mi nízka teplota okolitého prostredia. | ► Akumulátor nechajte pomaly zohriat na izbovú teplotu. |
| Akumulátor nezaskočí s počutelným "dvojitým zacvaknutím". | Zaskakovacie výčnelky na akumulátore sú znečistené. | ► Očistite zaskakovacie výčnelky a znovu vložte akumulátor. |
| LED červená => dlho bliká s varovným akustickým signálom. | Nedosiahnutý lisovací tlak (chyba používania). | ► Dbajte na správne používanie a prípadne zlisovanie skontrolujte. |
| LED červená => neprerušovane s varovným akustickým signálom. | Technický problém. | ► Možné chybné používanie! Kontaktujte servis firmy Hilti. |
| LED červená => neprerušovane bez varovného akustického signálu. | Potrebná údržba výrobku. | ► Kontaktujte servis firmy Hilti. |
9 Likvidácia
Náradie značky Hilti je z veľkej časti vyrobené z recyklovatelňých materiálov. Predpokladom na opakované využitie recyklovatelňých materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu.
Likvidácia akumulátorov
Neodborná likvidácia akumulátorov môže ohroziť zdravie unikajúcimi plynmi alebo kvapalinami.
▶ Poškodené akumulátory neposielajte!
Prípojky zakryte nevodivým materiálom, aby ste zabránili skratom.
- Akumulátory likvidujte tak, aby sa nedostali do rúk detí.
- Akumulátor odovzdajte vo vašom Hilti Store alebo sa obrátte na príslušnú prevádzku na likvidáciu odpadu.
10 RoHS (smernica o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach)
Pod nasledujúcim odkazom nájdete tabul'ku nebezpečných látok: qr.hilti.com/r7794691.
Odkaz na tabul'ku RoHS nájdete na konci tejto dokumentácie ako QR kód.
11 Záruka výrobcu
- Ak máte akékol'vek otázky týkajúce sa záručných podmienok, obrátte sa, prosím, na vášho lokálneho partnera spoločnosti Hilti.
