NPR 019 IEA22 - Elverktyg HILTI - Gratis bruksanvisning och manual
Hitta enhetens manual gratis NPR 019 IEA22 HILTI i PDF-format.
| Varumärke | Hilti |
| Modell | NPR 019 IEA22 |
| Produkttyp | Sladdlös elektrohydraulisk pressmaskin |
| Strömförsörjning | Li-Ion-acku serie B22, 21,6 V |
| Vikt (med acku B22/8.0) | 2,7 kg |
| Max presskraft | 19 kN |
| Presstid | ≈ 4 s |
| Driftstemperatur | -17 °C till 60 °C |
| Förvaringstemperatur | -20 °C till 70 °C |
| Ljudtrycksnivå | 70 dB(A) |
| Vibrationsvärde totalt | 2,5 m/s² |
| Pressbara material | Rörkopplingar i legering, koppar och stål |
| Säkerhet | Varnings-LED, nödstopp, fallskydd som tillval |
| Underhåll och rengöring | Rengör med lätt fuktad trasa, ingen silikon; service-inspektion efter 15 000 cykler eller 1 år |
| Reservdelar | Godkända pressbackar; kontakta Hilti service |
| Garanti | Tillverkargaranti (kontakta din Hilti-partner) |
| Certifieringar | CE-försäkran om överensstämmelse |
Vanliga frågor - NPR 019 IEA22 HILTI
Användarfrågor om NPR 019 IEA22 HILTI
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elverktyg i PDF-format gratis! Hitta din manual NPR 019 IEA22 - HILTI och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. NPR 019 IEA22 av märket HILTI.
BRUKSANVISNING NPR 019 IEA22 HILTI
1.3 Symboler på produktet
1.3.1 Produktspecifikke symboler

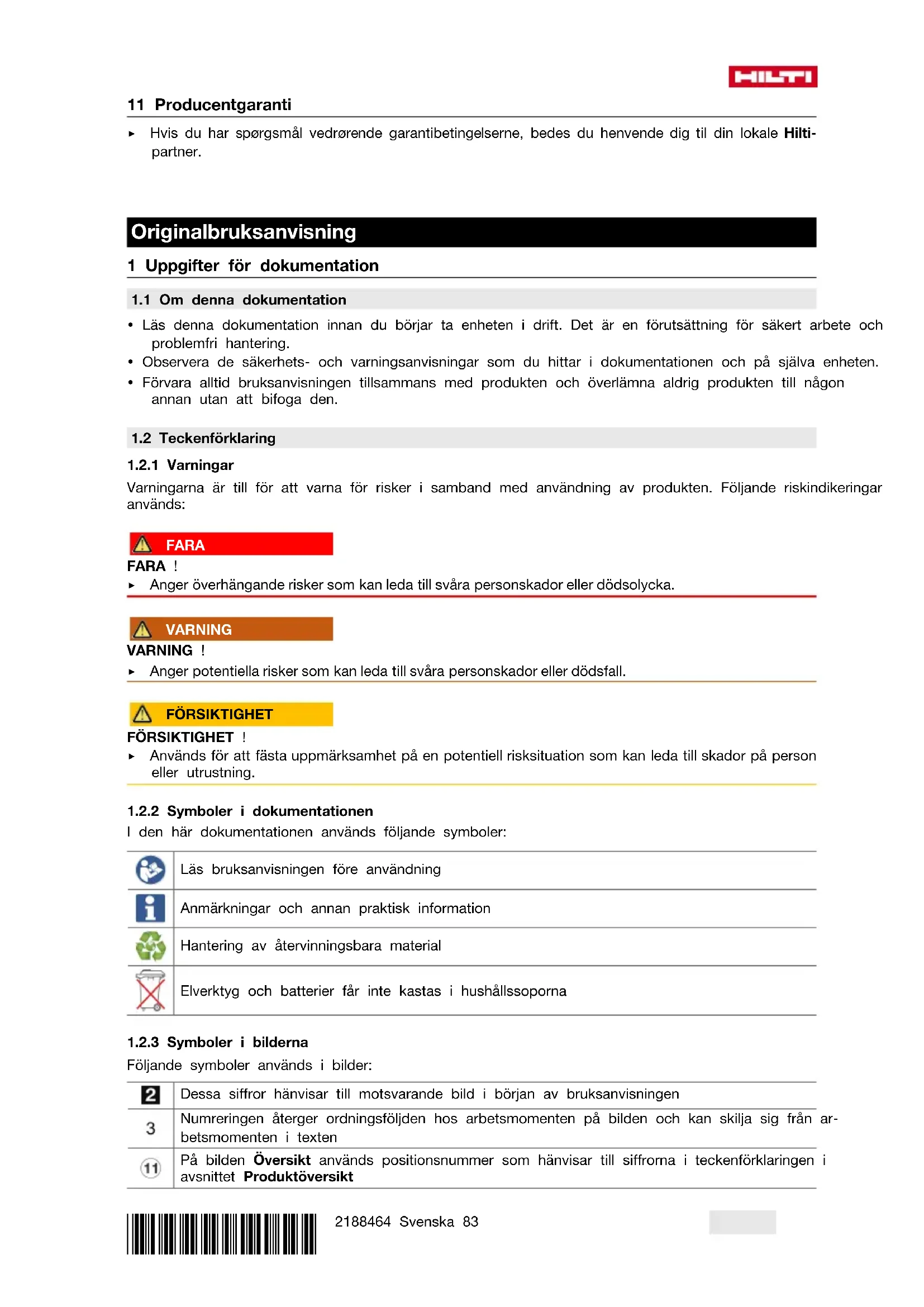

1 Uppgifter för dokumentation
1.1 Om denna dokumentation
- Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering.
- Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten.
- Förvara alltid bruksanvisningen tillsammans med produkten och överlämna aldrig produkten till någon annan utan att bifoga den.
1.2 Teckenförklaring
1.2.1 Varningar
Varningarna är till för att varna för risker i samband med användning av produkten. Följande riskindikeringar används:
FARA
FARA!
- Anger överhängande risker som kan leda till svåra personskador eller dödsolycka.
WARNING
WARNING!
- Anger potentiella risker som kan leda till svåra personskador eller dödsfall.
FÖRSIKTIGHET
FÖRSIKTIGHET !
Används för att fästa uppmärksamhet på en potentiell risksituation som kan leda till skador på person eller utrustning.
1.2.2 Symboler i dokumentationen
I den här dokumentationen används följande symboler:
Läs bruksanvisningen före användning
Anmärkningar och annan praktisk information
Elverktyg och batterier får inte kastas i hushållssoporna
1.2.3 Symboler i bilderna
Följande symboler används i bilder:
Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen
Numreringen återger ordningsföljden hos arbetsmomenten på bilden och kan skilja sig från arbetsmomenten i texten
På bilden Översikt används positionsnummer som hänvisar till siffrorna i teckenförklaringen i avsnittet Produktöversikt
Det här tecknet är till för att du ska vara extra uppmärksam på något som gäller hur du hanterar produkten.
1.3 Symboler på produkten
1.3.1 Produktberoende symboler
Följande symboler kan förekomma på produkten:
Klämrisk!
Likström
Verktyget stöder NFC-teknik, som är kompatibel med iOS- och Android-plattformar.
Litiumjonbatteri
Hilti-litiumjonbatteriserie som används. Observera uppgifterna i kapitlet Avsedd användning.
Använd aldrig batteriet som slaginstrument.
Låt inte batteriet falla ner på marken. Använd inte batterier som har utsatts för slag eller på annat sätt har skadats.
1.4 Produktinformation
-produkter är avsedda för professionella användare och får endast användas, underhållas och
repareras av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
Typbeteckning och serienummer anges på typskylten.
Använd de serienummer som anges i följande tabell. Du behöver produktuppgifterna när du kontaktar vår återförsäljare eller serviceverkstad.
Produktdetaljer
| Pressverktyg NPR 019 IE-A22 | |
| Generation 01 | |
| Serienr |
1.5 Försäkran om överensstämmelse
Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen.
Den tekniska dokumentationen finns sparad här:
2.1 Allmänna säkerhetsföreskrifter för elverktyg
WARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data m medföljer detta elverktyg. Om nedanstående anvisningar inte följs, finns risk för elektriska stötar, and och/eller svåra skador.
Förvara alla säkerhetsföreskrifter och anvisningarna på ett säkert ställe för framtida användning.
Begreppet "elverktyg" som används i säkerhetsföreskrifterna avser nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (sladdlösa).
Säker arbetsmiljö
Håll arbetsområdet rent och väl belyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor.
Arbeta inte med elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna.
Håll barn och obehöriga personer på betryggande avständ under arbetet med elverktyget. Om du störs av obehöriga personer kan du förlora kontrollen över verktyget.
Elsäkerhet
- Elverktygets elkontakt måste passa till vägguttaget. Elkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar.
Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad. - Skydda elverktyget från regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstötar.
Använd inte anslutningskabeln på ett felaktigt sätt, t.ex. genom att bära eller hänga upp elverktyget i den eller dra i den för att lossa elkontakten ur vägguttaget. Håll anslutningskabeln på avständ från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade anslutningskablar ökar risken för elstötar.
När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är avsedda för utomhusbruk. Genom att använda en lämplig förlängningskabel för utomhusbruk minskar du risken för elstötar. - Om det är alldeles nödvändigt att använda verktyget i fuktig miljö ska du använda en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elstötar.
Personsäkerhet
- Var uppmärksam, ha uppsikt över vad du gör och använd elverktyget med förnuft. Använd aldrig elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. En kort sekund av bristande uppmärksamhet när du arbetar med ett elverktyg kan leda till att du skadar dig själv eller någon annan svårt.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Genom att använda personlig skyddsutrustning som t.ex. dammskyddsmask, halkfria säkerhetsskor, hjälm eller hörselskydd, beroende på vilket elverktyg du använder och till vad, minskar du risken för kroppsskada.
Undvik oavsiktlig igångsättning. Se till att elverktyget är frånkopplat innan du ansluter det till nätströmmen och/eller batteriet, tar upp det eller bär det. Om du bär elverktyget med fingret på strömbrytaren eller ansluter ett tillkopplat verktyg till nätströmmen kan en olycka inträffa.
Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar in elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan leda till skador.
▶ Undvik en onormal kroppshållning. Se till att du står stadigt och håller balansen. Då kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.
När du använder elverktyg med anordningar för uppsugning och uppsamling av damm, bör du kontrollera att dessa anordningar är rätt monterade och används korrekt. Används en dammsugare kan faror som orsakas av damm minskas.
Invagga dig inte i falsk säkerhet och strunta inte säkerhetsreglerna för elverktyg även om du har stor vana vid att arbeta med elverktyget. Oförsiktig hantering kan leda till allvarliga skador inom bråkdelar av en sekund.
Användning och hantering av elverktyg
Överbelasta inte verktyget. Använd elverktyg som är avsedda för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Använd aldrig elverktyget om strömbrytaren är defekt. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra ut elkontakten ur uttaget och/eller ta i förekommande fall bort det löstagbara batterier innan du gör inställningar, byter tillbehör eller lägger ifrån dig verktyget. Denna skyddsåtgård förhindrar att du eller någon annan råkar sätta igång elverktyget av misstag.
Förvara elverktyg oåtkomligt för barn. Verktyget får inte användas av personer som inte är vana eller inte har läst dessa anvisningar. Elverktyg är farliga om de används av oerfarna personer.
▶ Underhåll elverktygen och tillbehören noggrant. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar och att komponenter inte har brustit eller skadats så att elverktygets funktion påverkas negativt. Se till att skadade delar repareras innan verktyget används igen. Många olyckor orsakas av dåligt skötta elverktyg.
Håll insatsverktygen skarpa och rena. Omsorgsfullt skötta insatsverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
HILTI
Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.
Se till att handtaget och greppytorna är torra, rena och fria från olja och fett. Med hala handtag och gripytor går det inte att hantera och kontrollera elverktyget säkert i oväntade situationer.
Användning och hantering av batteriverktyg
Ladda endast batterierna i de laddare som tillverkaren har rekommenderat. Brandrisk kan uppstå om en laddare som är avsedd för en viss typ av batterier används för andra batterityper.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns det risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika kortslutning av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
- Om batteriet används på fel sätt kan vätska rinna ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätska kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan orsaka hudirritation eller brännskada.
Använd aldrig skadade eller egenhändigt modifierade batterier. Skadade eller modifierade batterier kan bete sig oförutsägbart och orsaka brand, explosioner eller risk för skador.
▶ Utsätt aldrig batterier för öppen eld eller för höga temperaturer. Öppen eld eller temperaturer över 130 °C (265 °F) kan orsaka explosion.
Följ alla anvisningar för laddning och ladda aldrig batteriet eller batteriverktyget vid temperaturer som ligger utanför det intervall som anges i bruksanvisningen. Felaktigt utförd laddning eller laddning vid temperaturer utanför det tillåtna intervallet kan förstöra batteriet och öka risken för brand.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och använd då endast originalreservdelar. Detta garanterar att verktygets säkerhet upprätthålls.
- Utför aldrig underhåll på skadade batterier. Underhåll av batterier får endast utföras av tillverkaren eller av auktoriserade kundservicecenter.
2.2 Ytterligare säkerhetsanvisningar för pressverktyg
Personsäkerhet
- Använd bara produkten om den är fullt funktionsduglig.
▶ Manipulera eller ändra aldrig något på verktyget. - Utför aldrig pressningsarbeten i gasledningsnät förutom om systemleverantörer har gett sitt uttryckliga godkännande för det specifika verktyget och särskilt testade kopplingar.
- Säkerställ att lässprinten är helt inskjuten i verktyget och har hakat fast.
Se till att inga främmande föremål (damm, stenrester, metallspån el.dyl.) har fastnat i pressbackarna och att de inte har några skador. Skadade och böjda pressbackar får inte användas!
Se över pressverktyget och pressbackarna NPR PM i enlighet med anvisningarna innan du börjar arbeta med dem. Otilräcklig kontroll av verktyg och backar kan leda till felaktig pressning och utgör en säkerhetsrisk för användaren. Pressverktyg ska senast efter 15 000 pressningar eller minst en gång om året genomgå inspektion av Hilti-service. Pressbackar ska genomgå underhåll av Hilti-service en gång om året. - Kontrollera tätningen i rörsystemet med ett trycktest för att undvika läckage på grund av till exempel felaktig användning.
Elektrisk säkerhet
Innan du börjar använda verktyget ska alla aktiva, det vill säga strömförande, delar i användarens arbetsområde göras spänningsfria. Om detta inte är möjligt ska försiktighetsåtgärder vidtas för arbeten i närheten av spänningssatta komponenter.
- Utför aldrig pressningsarbeten på spänningssatta komponenter. Verktyget är inte isolerat och ska därför användas med personlig skyddsutrustning (skyddshandskar, skyddsskor, skyddskläder osv.) avsedd för att skydda dig och personer i närheten.
Omsorgsfull hantering och användning av elverktyg
Stäng av verktyget efter ca 50 efterföljande pressningar och låt det svalna i ca 15 minuter. Överhettning kan annars skada verktyget.
2.3 Omsorgsfull hantering och användning av batterier
- Observera de särskilda föreskrifterna för transport, förvaring användning av litiumjonbatterier.
▶ Utsätt inte batterierna för höga temperaturer, direkt solljus eller eld.
▶ Batterier får inte tas isär, klämmas, hettas upp över 80° eller brännas.
Använd eller ladda inte batterier som tagit emot slag, har fallit från över en meters höjd eller är skadade på något annat sätt. I sådana fall, kontakta Hilti Service. - Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ produkten på en plats där inget riskerar att fatta eld och på betryggande avständ från brännbart material, där du kan hålla den under uppsikt medan batteriet svalnar. I sådana fall, kontakta Hilti Service.
3 Beskrivning

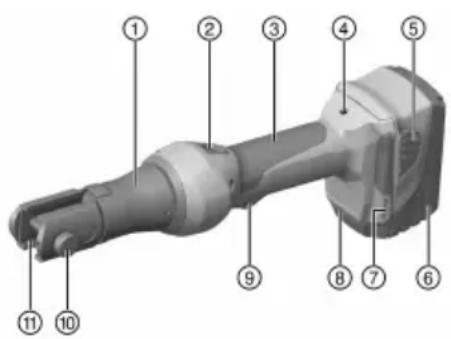

3.1 Produktöversikt
① Presshuvud
② Återställningsknapp för öppning av pressbackarna vid fel eller i nödfall
③ Hölje
④ Underhålls- och felindikering (röd lysdiod)
⑤ Låsspärr för batteriet
⑥ Batteri
⑦ Springa på båda sidor, för fastsättning av Hilti-fallsäkring
⑧ Vit lysdiod för belysning av arbetsområdet
⑨ Strömbrytare
⑩ Låsstift för öppning/stängning av verktygshuvudet
⑪ Pressbackar
3.2 Avsedd användning
Den beskrivna produkten är ett batteridrivet, elektrohydrauliskt pressverktyg.
Det är avsett för pressning av rörkopplingar i koppar, stål och för kombinationsrör.
- Använd endast Hiltis litiumjonbatterier av typen Li-Ion B 22 med produkten.
- Använd endast batteriladdare som har godkänts av Hilti. Mer information hittar du i din Hilti Store eller under: www.hilti.group
3.3 Möjlig felanvändning
- Den handhållna produkten får inte sättas fast och användas som stationärt verktyg.
- Det elektrohydrauliska verktyget får inte användas vid kraftigt regn eller i vatten.
Litiumjonbatteriets laddningsstatus och störningar i produkten signaleras via batteriets indikeringar. Tryck på en av litiumjonbatteriets låsknappar för att se batterinivån.
| Status Betydelse | |
| 4 lysdioder lyser. Laddningsstatus: 75 % till 100 % | |
| 3 lysdioder lyser. Laddningsstatus: 50 % till 75 % | |
| 2 lysdioder lyser. Laddningsstatus: 25 % till 50 % | |
| 1 lysdiod lyser. Laddningsstatus: 10 % till 25 % | |
| 1 LED blinkar. Laddningsstatus: < 10 % | |
Det går inte att få reda på laddningsstatus när strömbrytaren hålls intryckt och i upp till fem sekunder efter det att strömbrytaren har släppts upp. Läs anvisningarna i kapitlet Felsökning om lysdioderna för batteriindikering börjar blinka.
3.5 Leveransinnehåll
Pressverktyg, bruksanvisning.
Dessutom finns fler systemprodukter för din produkt både i närmaste HILTI STORE och på nä- tet:www.hilti.group
4 Teknisk information
| NPR 019 IE-A22 | |
| Märkspänning | 21,6 V |
| Vikt enligt EPTA Procedure 01 inklusive batteri B22/8.0 | 2,7 kg |
| Presstid | ≈ 4 s |
| Max. presskraft | 19 kN |
| Förvaringstemperatur | -20 °C ... 70 °C |
| Omgivningstemperatur vid drift | -17 °C ... 60 °C |
4.1 Bullerinformation och vibrationsvärden enligt EN 60745
De ljudtrycks- och vibrationsvärden som anges i anvisningarna har uppmätts med en standardiserad mätmetod och kan användas för att jämföra olika elverktyg med varandra. De kan också användas för att göra en preliminär uppskattning av exponeringarna. De angivna värdena representerar borrhammarens huvudsakliga användning. När elverktyget begagnas inom andra områden, med andra insatsverktyg eller med otillräckligt underhåll, kan mätning ge avvikande värden. Det innebär att exponeringen under den totala arbetstiden kan ökas betydligt. För att uppskattningen av exponeringarna ska bli exakt bör man också räkna in de tider då verktyget är fränkopplat, eller då det är tillkopplat men inte används. Detta kan minska exponeringen betydligt under den totala arbetstiden. Vidta även andra säkerhetsåtgärder för att skydda användaren mot effekterna av buller och/eller vibrationer, exempelvis: Underhåll av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, organisation av arbetsförloppen.
Bullervärden
| Ljudeffektnivå ( L_WA ) | 80 dB(A) |
| Osäkerhet ljudeffektnivå ( K_WA ) | 2,5 dB(A) |
| Ljudtrycksnivå ( L_pA ) | 70 dB(A) |
| Osäkerhet ljudtrycksnivå ( K_pA ) | 2,5 dB(A) |
Vibrationsvärden
| Totalt vibrationsvärde (under drift) (a) | 2,5 m/s ^2 |
| Osäkerhet (K) | 1,5 m/s ^2 |
4.2 Batteri
| Batteriets driftspänning | 21,6 V |
| Omgivningstemperatur vid drift | -17 °C ... 60 °C |
| Förvaringstemperatur | -20 °C ... 40 °C |
| Batteritemperatur när laddningen påbörjas | -10 °C ... 45 °C |
5 Användning
5.1 Förberedelser för arbete
FÖRSIKTIGHET
Risk för personskada till följd av oavsiktlig start!
- Kontrollera att produkten är avstängd innan du sätter i batteriet.
Ta alltid bort batteriet innan du gör några inställningar på verktyget eller byter tillbehörsdelar.
Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten.
- Läs batteriladdarens bruksanvisning innan du laddar batteriet.
- Se till att batteriets och batteriladdarens sladdar är rena och torra.
- Ladda batteriet i en godkänd batteriladdare.
5.3 Sätta i batteriet
FÖRSIKTIGHET
Risk för personskada på grund av kortslutning eller nedfallande batteri!
- Kontrollera innan du sätter in batteriet i produkten att både batteriets och produktens kontakter är fria från smuts och andra hinder.
-
Säkerställ att batteriet alltid hakar i ordentligt.
-
Ladda batteriet helt innan det används första gången.
- Sätt i batteriet i verktygshållaren så att du hör att det klickar fast.
- Kontrollera att batteriet sitter stadigt.
5.4 Ta ur batteri
- Tryck in batteriets spärrar.
- Ta ut batteriet ur verktyget.
5.5 Sätt i pressbackarna
WARNING
Risk för personskada! Oavsiktlig igångsättning av produkten.
▶ Ta alltid ut batteriet innan du sätter i/byter/tar ut pressbackar.
Använd aldrig produkten utan pressbackar!
För att garantera korrekt pressning och säker användning ska endast sådana pressbackar användas som godkänts av systemleverantören/maskintillverkaren för användning med produkten.
- Ta ut batteriet, välj lämpliga pressbackar.
- Tryck in lässprinten.
- Vrid lässprinten moturs så långt det går.
- Dra ut låssprinten.
- Sätt i pressbackarna.
- Skjut in lässprinten tills den hakar fast.
- Vrid presshuvudet till önskat arbetsläge.
Presshuvudet är betydligt lättare att vrida när verktyget är trycklöst.
Risk för personskada! Oavsiktlig igångsättning av produkten.
▶ Ta alltid ut batteriet innan du sätter i/byter/tar ut pressbackar.
- Ta ut batteriet, vrid presshuvudet till utgångsläget.
- Tryck in lässprinten.
- Vrid lässprinten moturs så långt det går.
- Dra ut lässprinten.
- För pressbackarna framåt och ta av dem.
5.7 Montera Hilti-fallsäkring (tillval)
WARNING
Skador på produkt eller säkringslina. Vid felaktig hantering kan skador uppstå på produkten eller säkringslinan.
Använd aldrig metallkedjor som säkringslina. Använd inte säkringslinor som är längre än 6 ft (2 m).
För att minska risken för skador rekommenderar vi att Hilti-fallsäkring används vid arbeten på höjd. Med fallsäkringen kan du säkra verktyget med fästlinor/-remmar. Följ alltid tillämpliga bestämmelser för arbete på höjd.
- Ta ur batteriet.
- För in de båda flikarna på fallsäkringen i springorna på båda sidor av verktygsfoten.
- Sätt fast fallsäkringen med tillhörande skruvar.
- Sätt i batteriet igen.
5.8 Demontera Hilti-fallsäkring (tillval)
- Ta ur batteriet.
- Skruva loss fallsäkringens skruvar.
- Dra ut de båda flikarna på fallsäkringen ur springorna i verktygsfoten och ta av fallsäkringen.
- Sätt i batteriet igen.
5.9 Utför pressningsarbete
WARNING
Fara! Fara för gasläckor vid pressning i gasledningsnät!
- Utför aldrig pressningsarbeten i gasledningsnät förutom om systemleverantörer har gett sitt uttryckliga godkännande för det specifika verktyget och särskilt testade kopplingar.
Tryck in strömbrytaren och håll den intryckt tills pressbackarna är helt stängda.
En nödvändig förutsättning för att hållbara, täta pressningsresultat är att pressbackarna stängs helt och att pressningsprocessen avslutas korrekt.
Kopplingar där pressningsprocessen avslutas i förtid måste bytas ut eller, om möjligt, pressas om.
6 Skötsel och underhåll
WARNING
Risk för personskada vid anslutet batteri!
- Ta alltid bort batteriet innan skötsel och underhåll utförs!
Verktygets skötsel
- Ta försiktigt bort smuts som fastnat på verktyget.
- Rengör ventilationsspringorna försiktigt med en torr borste.
- Rengör höljet med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.
Skötsel av litiumjonbatterier
- Håll batteriet rent och fritt från olja och fett.
- Rengör höljet med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.
- Se till att ingen fukt tränger in.
Underhåll
- Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska.
- Använd inte produkten om den uppvisar skador eller funktionsstörningar. Skicka den direkt till Hilti Service för reparation.
- Efter att skötsel- och underhållsarbete utförts ska alla skyddsanordningar alltid monteras och kontrolleras.
Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från oss hittar du i närmaste Hilti Store eller på: www.hilti.group.
7 Transport och förvaring av batteridrivna verktyg
Transport
FÖRSIKTIGHET
▶ Ta bort batterierna.
▶ Transportera aldrig batterierna löst liggande.
- Kontrollera att verktyget och batterierna är oskadda innan de används efter längre transporter.
Förvaring
FÖRSIKTIGHET
Oavsiktlig skada på grund av trasiga eller läckande batterier. !
- Förvara alltid produkten utan insatta batterier.
- Förvara verktyget och batterierna så svalt och torrt som möjligt.
Förvara aldrig batterierna i direkt solsken, på värmeelement eller bakom glasrutor.
Förvara verktyget och batterierna oåtkomliga för barn och obehöriga personer. - Kontrollera att verktyget och batterierna är oskadda innan de används efter en längre tids förvaring.
8 Felsökning
Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand.
8.1 Pressverktyget är inte fullt funktionsdugligt
| Fel Möjlig orsak Lösning | ||
| Lysdioderna på batteriet visar inget. | Batteriet har inte satts in helt. | ► Sätt in batteriet så att ett dubbelklick hörs. |
| Batteriet är urladdat. | ► Byt batteri och ladda det tomma batteriet. | |
| Batteriet för varmt eller för kallt. | ► Låt batteriet svalna eller värmas upp till rumstemperatur. | |
| 1 lysdiod blinkar på batteriet. | Batteriet är urladdat. | ► Byt batteri och ladda det tomma batteriet. |
| Batteriet för varmt eller för kallt. | ► Låt batteriet svalna eller värmas upp till rumstemperatur. | |
| 4 lysdioder blinkar på batteriet. | Produkten är tillfälligt överbelastad. | ► Låt verktyget svalna. |
| Röd lysdiod => stadigt ljus med varningssignal. | Tekniskt problem. | ► Möjlig felaktig användning! Kontakta Hilti-service. |
| Röd lysdiod => blinkar snabb med varningssignal. | Batterinivån är för låg för att verkty get ska kunna användas. | ► Byt batteri och ladda det tomma batteriet. |
| Röd lysdiod => lyser snabb utan varningssignal. | Produkten är överhettad. | ► Låt verktyget svalna. |
8.2 Pressverktyget är fullt funktionsdugligt
| Fel Möjlig orsak Lösning | ||
| Batteriet laddas ur fortare än vanligt. | Mycket låg omgivningstemperatur. | ► Låt batteriet långsamt värmas upp till rumstemperatur. |
| Batteriet hakar inte i med ett hörbart "dubbelklick". | Batteriets låsmekanism är smutsig. | ► Rengör låsmekanismen och så i batteriet igen. |
| Röd lysdiod => blinkar länge med varningssignal. | Presstryck ej uppnått (driftfel). ► | Följ anvisningarna för användning och kontrollera vid behov pressningen. |
| Röd lysdiod => stadigt ljus med varningssignal. | Tekniskt problem. ► Möjlig felaktig användning!Kontakta Hilti-service. | |
| Röd lysdiod => stadigt ljus utan varningssignal. | Produktunderhåll krävs. | ► Kontakta Hilti-service. |
9 Avfallshantering
Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta instrument så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Bristfällig avfallshantering av batterier kan orsaka hälsorisker på grund av läckande gaser eller vätskor.
▶ Skicka aldrig iväg skadade batterier!
Täck anslutningarna med ett icke ledande material för att förhindra kortslutningar.
- Kassera batterier så att de inte kan hamna i händerna på barn.
Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral.
Kasta inte elverktyg, elektronisk apparatur och batterier i hushållssoporna.
10 RoHS (föreskrifter för begränsning av användningen av farliga ämnen)
Använd den här länken för att komma till tabellen över farliga ämnen: qr.hilti.com/r7794691. En länk till RoHS-tabellen hittar du i slutet på det här dokumentet i form av en QR-kod.
11 Tillverkargaranti
Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren.
1.3 Symboler på produktet
1.3.1 Produktavhengige symboler
Ladenivået for Li-lon-batteriet og feil på produktet varsles via indikatoren på Li-lon-batteriet. Ladenivået for Li-lon-batteriet vises når du trykker på en av låseknappene for batteriet.
Skader på produktet og/eller fallinen. På grunn av ukyndig håndtering kan det oppstå skader på produktet og/eller fallinen.
