KÄYTTÖOHJE NPR 019 IEA22 HILTI

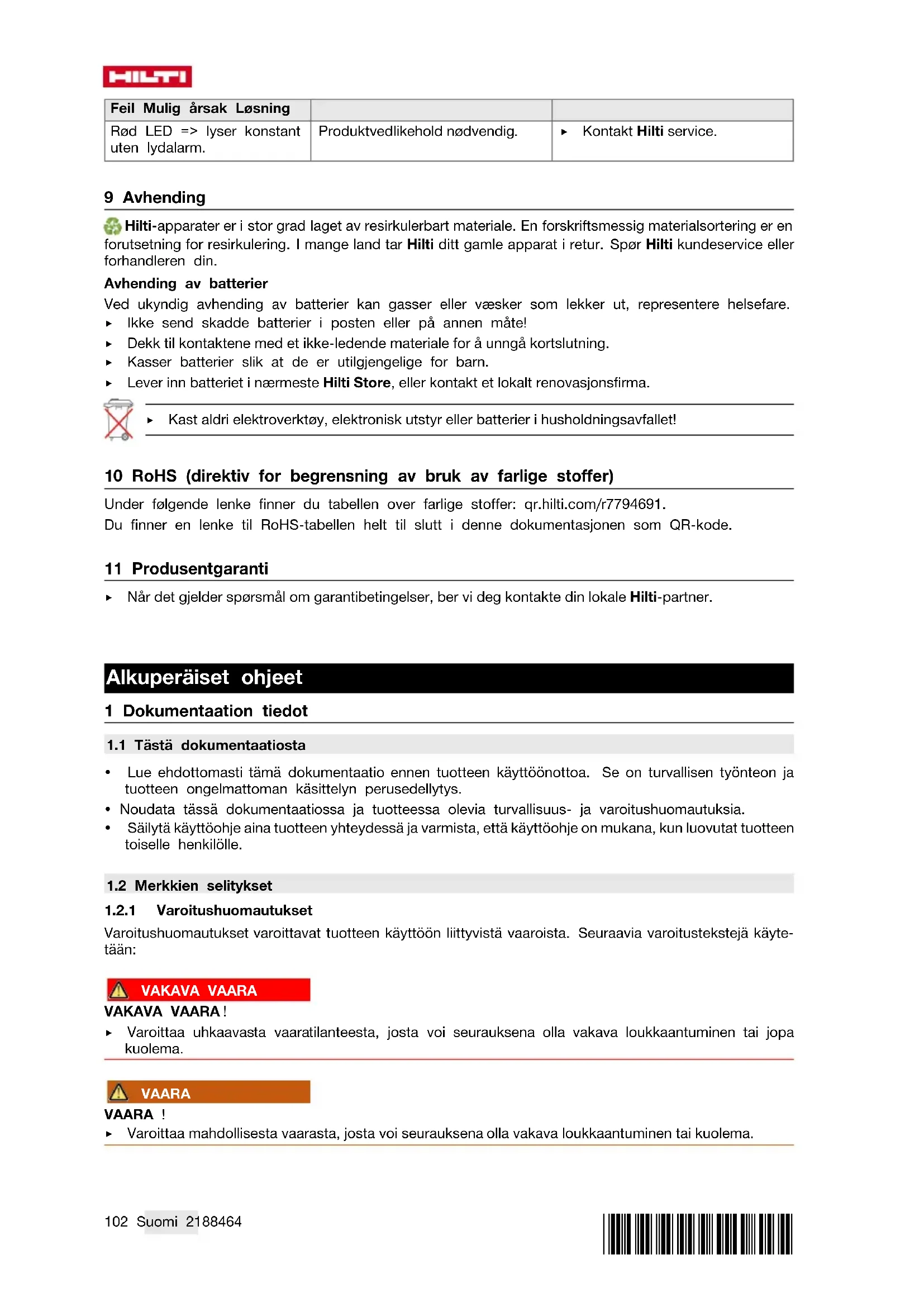

1.1 Tästä dokumentaatiosta

• Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys.

• Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

• Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.

1.2 Merkkien selitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käyte- tään: VAKAVA VAARA VAKAVA VAARA ! ▶ Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA VAARA ! ▶ Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema.*2188464* 2188464 Suomi 103 VAROITUS VAROITUS ! ▶ Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit dokumentaatiossa

Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana

1.2.3 Symbolit kuvissa

Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa- leessa Tuoteyhteenveto Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn.

1.3 Symbolit tuotteessa

1.3.1 Tuotekohtaiset symbolit

Tuotteessa voidaan käyttää seuraavia symboleita: Puristumisvaara! Tasavirta Tämä kone tukee iOS- ja Android-alustojen kanssa yhteensopivaa NFC-teknologiaa. Litiumioniakku Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon. Älä koskaan käytä akkua lyöntityökaluna. Älä päästä akkua putoamaan. Älä käytä akkua, johon on kohdistunut isku tai joka on muutoin vaurioitunut.

-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä.104 Suomi 2188464 *2188464* ▶ Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Puristin NPR 019 IE-A22 Sukupolvi 01 Sarjanumero

1.5 Vaatimustenmukaisuusvakuutus

Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Turvallisuus

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka liittyvät tähän sähkötyökaluun. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja käyttöohjeet huolellisesti vastaisen varalle. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa verk- kojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei verkkojohtoa). Työpaikan turvallisuus ▶ Pidä työskentelyalue siistinä ja hyvin valaistuna. Työpaikan epäjärjestys ja valaisemattomat työalueet voivat johtaa tapaturmiin.

Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. ▶ Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää koneen hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus ▶ Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. ▶ Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu.

Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa.

Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. ▶ Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulko- käyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. ▶ Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa. Henkilöturvallisuus ▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja. ▶ Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. ▶ Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ▶ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee koneen pyörivässä osassa, saattaa johtaa loukkaantumiseen.*2188464* 2188464 Suomi 105 ▶ Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. ▶ Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vähentää pölyn aiheuttamia vaaroja.

Älä tuudittaudu virheelliseen turvallisuuden tunteeseen äläkä laiminlyö sähkötyökaluja koskevia turvallisuusohjeita silloinkaan, kun mielestäsi jo olet kokenut sähkötyökalun käyttäjä. Harkitsema- ton ja huolimaton toiminta voi sekunnin murto-osissa johtaa vakaviin loukkaantumisiin. Sähkötyökalun käyttö ja käsittely

Älä ylikuormita konetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käyttökytkimellä, on vaarallinen ja se täytyy korjata. ▶ Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat säätöjä, vaihdat terää tai lisäva- rusteita ja kun lopetat koneen käyttämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin.

Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää konetta, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. ▶ Hoida sähkötyökaluja ja niiden varusteita huolella. Tarkasta, että liikkuvat osat toimivat moit- teettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen koneen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto. ▶ Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää. ▶ Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöohjeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin. ▶ Pidä käsikahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos käsikahvat tai tartuntapinnat ovat liukkaat, sähkötyökalun turvallinen käyttö ja hallinta voi yllättävissä tilanteissa olla mahdotonta. Akkukäyttöisen sähkötyökalun käyttö ja käsittely ▶ Lataa akku vain valmistajan suosittamalla laturilla. Jos laturi on tarkoitettu vain tietyn akkumallin lataamiseen, palovaara on olemassa, jos laturia käytetään muiden akkujen lataamiseen. ▶ Käytä ainoastaan juuri kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. ▶ Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nau- loista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. ▶ Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa. Tarvittaessa huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Älä käytä akkua, joka on vaurioitunut tai johon on tehty muutoksia. Vaurioitunut akku tai akku, jota on muutettu, saattaa käyttäytyä yllättävästi ja aiheuttaa tulipalon, räjähdyksen ja vammoja. ▶ Varjele akkua avotulelta ja korkeilta lämpötiloilta. Avotuli tai yli 130 °C:n (265 °F) lämpötila voi aiheuttaa räjähdyksen. ▶ Noudata kaikkia akun lataamisesta annettuja ohjeita, ja lataa akku tai akun sisältävä sähkötyökalu aina käyttöohjeessa mainittuja lämpötilarajoja noudattaen. Akun virheellinen lataaminen tai lataami- nen sallitun lämpötila-alueen lämpötiloja noudattamatta saattaa johtaa akun tuhoutumiseen ja aiheuttaa tulipalovaaran. Huolto ▶ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkupe- räisiä varaosia. Siten varmistat koneen turvallisuuden säilymisen.

Älä koskaan yritä huoltaa vaurioitunutta akkua. Akkujen kaikki huoltotyöt saa suorittaa vain valmistaja tai sen valtuuttama huoltopiste.106 Suomi 2188464 *2188464*

2.2 Puristintyökalujen muut turvallisuusohjeet

Henkilöturvallisuus ▶ Käytä vain tuotetta, joka on teknisesti moitteettomassa kunnossa. ▶ Älä koskaan tee laitteeseen minkäänlaisia muutoksia. ▶ Älä koskaan tee puristuksia kaasuputkiin, paitsi jos työkaluvalmistaja nimenomaisesti on sallinut purista- misen tätä työkalua ja erityisesti tarkastettuja sovitteita käytettäessä. ▶ Varmista, että lukitustappi kunnolla sisään työnnettynä ja paikalleen lukittuna. ▶ Varmista, ettei puristinleuoissa ole vierasesineitä (esimerkiksi laastia, kivijäämiä, metallilastuja jne.) tai vaurioita. Vaurioituneita tai taittuneita puristinleukoja ei enää saa käyttää! ▶ Tarkasta puristin ja puristinleuat NPR PM ohjeiden mukaisesti ennen työnteon aloittamista. Puutteellisesti tarkastetut laitteet ja leuat voivat johtaa virheellisiin puristuksiin, ja niihin liittyy myös käyttäjän turvallisuusriski. Puristimet on vähintään 15 000 puristuksen jälkeen ja kuitenkin vähintään kerran vuodessa tarkastutettava Hilti-huollossa. Puristinleuat on huollatettava kerran vuodessa Hilti- huollossa. ▶ Tee puristusliitoksellisen putkijärjestelmän tiiviystarkastus, jotta vältät vuodot (esimerkiksi käyttövirheen seurauksena). Sähköturvallisuus ▶ Ennen laitteen käyttämistä kaikki käyttäjän työskentelyalueella olevat aktiiviset, ts. virtaa johtavat, osat on kytkettävä jännitteettömiksi. Jos se ei ole mahdollista, on ryhdyttävä sähköjännitteellisten osien lähellä tehtävien töiden edellyttämiin turvatoimiin. ▶ Älä tee puristusta sähköjännitteellisiin osiin. Laitetta ei luokitella eristetyksi, minkä vuoksi laitteen käyttäjän ja lähellä olevien henkilöiden on käytettävä soveltuvaa henkilökohtaista suojavarustusta (suojakäsineet, turvakengät, suojavaatetus jne.). Sähkötyökalujen käyttö ja hoito ▶ Kytke sähkötyökalu pois päältä noin 50 peräkkäisen puristamisen jälkeen, ja anna sen jäähtyä noin 15 minuutin ajan. Ylikuumentuminen voi vaurioittaa laitetta.

2.3 Akkujen käyttö ja hoito

▶ Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huomioon. ▶ Suojaa akut korkeilta lämpötiloilta, suoralta auringonpaisteelta ja avotulelta. ▶ Akkuja ei saa avata, puristaa, kuumentaa yli 80 °C:n lämpötilaan tai polttaa. ▶ Älä käytä tai lataa akkua, joka on saanut iskun, joka on pudonnut yli metrin korkeudelta tai joka on muulla tavoin vaurioitunut. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta tuote riittävän etäälle syttyvistä materiaaleista palovaarattomaan paikkaan, jossa voit valvoa tuotetta, ja anna sen jäähtyä. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. 3 Kuvaus

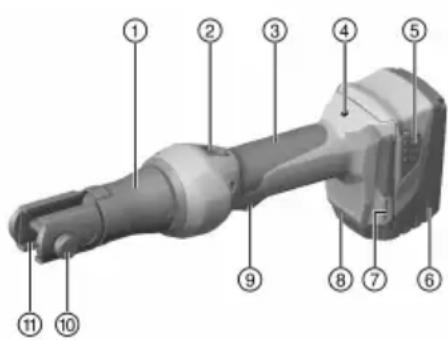

3.1 Tuoteyhteenveto 1

Palautuspainike puristinleukojen avaamiseen vika- tai hätätilanteessa

Huoltotarpeen ja vian merkkivalo (punainen LED)

Akun lukituksen vapautus

Ura molemmilla puolilla, Hilti-putoamisvarmistimen kiinnitykseen

Työalueen valkoinen LED-valo

Laitepään avaamisen/sulkemisen lukitustappi

3.2 Tarkoituksenmukainen käyttö

Kuvattu tuote on akkukäyttöinen, sähköhydraulinen puristin. Se on tarkoitettu sovitteiden puristamiseen kiinni seosmetalli, kupari- ja teräsputkiin.

• Käytä tämän tuotteen yhteydessä vain B 22 -sarjan Hilti-litiumioniakkuja.

• Käytä näiden akkujen lataamiseen vain latureita, jotka Hilti on hyväksynyt. Lisätietoja saat Hilti Store -liikkeestä ja osoitteesta: www.hilti.group

3.3 Mahdollinen väärä käyttö

• Tätä käsiohjattavaa laitetta ei saa kiinnittää puristaen eikä käyttää kiinteäasenteisesti.

• Sähköhydraulista puristinta ei saa käyttää sateessa tai veden alla.

3.4 Li-ioniakun lataustilan näyttö

• Litiumioniakun lataustila ja tuotteen häiriöt näytetään litiumioniakun merkkivaloilla. Litiumioniakun lataustila näytetään, kun jompaakumpaa akun lukituksen vapautuspainikkeista painetaan kevyesti. Tila Merkitys 4 LED-merkkivaloa palaa. Lataustila: 75 % p. 100
• % 3 LED-merkkivaloa palaa. Lataustila: 50 % p. 75
• % 2 LED-merkkivaloa palaa. Lataustila: 25 % p. 50
• % 1 LED-merkkivalo palaa. Lataustila: 10 % % 1 LED-merkkivalo vilkkuu. Lataustila: < 10 % Akun lataustilan tarkastaminen ei ole mahdollista käyttökytkin painettuna ja 5 sekunnin aikana käyt- tökytkimen vapauttamisesta. Jos akun LED-merkkivalot vilkkuvat, ota huomioon ohjeet kappaleessa Apua häiriötilanteisiin. p. 25

3.5 Toimituksen sisältö

Puristin, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät HILTI STORE -liikkeestä tai nettiosoit- teesta:www.hilti.group 4 Tekniset tiedot NPR 019 IE-A22 Nimellisjännite 21,6 V Paino EPTA Procedure 01 mukaan sisältäen akun B22⁄8.0 2,7 kg Puristusaika ≈ 4 s Max. puristusvoima 19 kN Varastointilämpötila −20 ℃ … 70 ℃ Ympäristön lämpötila käytettäessä −17 ℃ … 60 ℃

4.1 Melutiedot ja tärinäarvot EN 60745 mukaan

Tässä käyttöohjeessa annetut äänenpaine- ja tärinäarvot on mitattu standardoitujen mittausmenetelmien mu- kaisesti, ja näitä arvoja voidaan käyttää sähkötyökalujen vertailussa. Ne soveltuvat myös altistumisten tila- päiseen arviointiin. Annetut arvot koskevat sähkötyökalun pääasiallisia käyttötarkoituksia. Jos sähkötyökalua kuitenkin käytetään muihin tarkoituksiin, poikkeavia työkaluja tai teriä käyttäen tai puutteellisesti huollettuna, arvot voivat poiketa tässä ilmoitetuista. Tämä saattaa merkittävästi lisätä altistumista koko työskentelyajan aikana. Altistumisia tarkasti arvioitaessa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai jolloin kone on päällä, mutta sillä ei tehdä varsinaista työtä. Tämä saattaa merkittävästi vähentää altistumista koko työskentelyajan aikana. Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Sähkötyökalun ja siihen kiinnitettävien työkaluterien huolto, käsien lämpimänä pitäminen, työtehtävien organisointi.108 Suomi 2188464 *2188464* Meluarvot Äänitehotaso (L

80 dB(A) Äänitehotason epävarmuus (K

2,5 dB(A) Melupäästön äänenpainetaso (L

70 dB(A) Äänenpainetason epävarmuus (K

2,5 dB(A) Tärinäarvot Tärinän kokonaisarvo (käytön aikana) (a) 2,5 m/s² Epävarmuus (K) 1,5 m/s²

Akkutoimintajännite 21,6 V Ympäristön lämpötila käytettäessä −17 ℃ … 60 ℃ Varastointilämpötila −20 ℃ … 40 ℃ Akun lämpötila lataamisen alkaessa −10 ℃ … 45 ℃ 5 Käyttö

5.1 Työkohteen valmistelu

VAROITUS Loukkaantumisvaara vahingossa käynnistymisen seurauksena! ▶ Varmista ennen akun kiinnittämistä, että tuote on kytketty pois päältä. ▶ Irrota akku, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.

1. Ennen lataamista lue laturin käyttöohje.

2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat.

3. Lataa akku hyväksytyllä laturilla.

VAROITUS Loukkaantumisvaara akun oikosulun tai putoamisen seurauksena! ▶ Ennen akun paikalleen laittamista varmista, ettei akun liittimissä akussa ja tuotteessa ole vieraita esineitä. ▶ Varmista, että akku aina lukittuu kunnolla paikalleen.

1. Lataa akku täyteen ennen ensimmäistä käyttökertaa.

2. Aseta akku kiinnikkeeseen koneessa siten, että akku kuultavasti lukittuu.

3. Tarkasta, että akku on kunnolla kiinni.

1. Paina akun lukituksen vapautuspainikkeita.

2. Vedä akku irti laitteesta.

5.5 Puristinleukojen laittaminen paikalleen 2

VAARA Loukkaantumisvaara! Tuotteen käynnistyminen vahingossa. ▶ Irrota akku, ennen kuin asetat puristinleuat paikalleen, vaihdat ne tai irrotat ne.*2188464* 2188464 Suomi 109 Älä koskaan käytä tuotetta ilman puristinleukoja! Kunnollisen kiinni puristumisen sekä työ- ja toimintaturvallisen käytön varmistamiseksi käytä ainoas- taan työkalu- ja/tai laitevalmistajan tähän tuotteeseen hyväksymiä puristinleukoja.

3. Kierrä lukitsintappi vastapäivään rajoittimeen saakka.

4. Vedä lukitsintappi irti.

5. Laita puristinleuat paikalleen.

6. Työnnä lukitsintappi paikalleen siten, että se lukittuu.

7. Kierrä puristinpää haluamaasi työasentoon.

Paineettomana puristinpäätä on selvästi helpompi kiertää.

5.6 Puristinleukojen irrotus 3

VAARA Loukkaantumisvaara! Tuotteen käynnistyminen vahingossa. ▶ Irrota akku, ennen kuin asetat puristinleuat paikalleen, vaihdat ne tai irrotat ne.

1. Irrota akku ja kierrä puristinpää lähtöasentoonsa.

2. Paina lukitsintappia.

3. Kierrä lukitsintappi vastapäivään rajoittimeen saakka.

4. Vedä lukitsintappi irti.

5. Irrota puristinleuat eteenpäin tuotteesta.

5.7 Hilti-putoamisvarmistimen (lisävaruste) kiinnitys 4

HUOMIO Tuotteen ja/tai putoamisvarmistinliinan vaurio. Väärä käsittely saattaa johtaa tuotteen ja/tai putoamisvar- mistinliinan vaurioitumiseen. ▶ Älä käytä metalliketjuja putoamisvarmistinliinana. Älä käytä putoamisvarmistinliinaa, jonka pituus on yli 6 ft (2 m). Vaurioiden välttämiseksi suositamme, että käytät Hilti-putoamisvarmistinta, jos teet työtä lattia- /maanpintatasoa korkeammalla. Putoamisvarmistin mahdollistaa turvavaijerin/-liinan kiinnittämisen. Tuotetta käytettäessä on noudatettava lattia-/maanpintatasoa korkeammalla tehtäviä töitä koskevia kansallisia määräyksiä.

2. Ohjaa putoamisvarmistimen kummatkin nokat laitejalan molemmilla puolilla oleviin uriin.

3. Kiinnitä putoamisvarmistin ruuveillaan.

4. Laita akku takaisin paikalleen.

2. Kierrä putoamisvarmistimen ruuvit irti.

3. Vedä putoamisvarmistimen kummatkin nokat pois laitejalassa olevista urista ja irrota putoamisvarmistin.

VAARA Vaara! Kaasuputkiin kiinni puristettaessa ulos virtaamaan pääsevä kaasu aiheuttaa vaaran! ▶ Älä koskaan tee puristuksia kaasuputkiin, paitsi jos työkaluvalmistaja nimenomaisesti on sallinut purista- misen tätä työkalua ja erityisesti tarkastettuja sovitteita käytettäessä. ▶ Paina käyttökytkintä ja pidä painettuna, kunnes puristinleuat ovat kokonaan sulkeutuneet. Kunnolla tiiviin puristuksen ehdoton edellytys on, että puristinleuat sulkeutuvat kokonaan ja että puristusvaihe viedään loppuun saakka. Sovitteet, jotka puristusvaiheessa murtuvat ennenaikaisesti, on irrotettava tai, jos mahdollista, niitä on puristettava lisää. 6 Huolto, hoito ja kunnossapito VAARA Loukkaantumisvaara jos akku paikallaan ! ▶ Irrota akku aina ennen hoito- ja kunnostustöitä! Koneen hoito

• Poista pinttynyt lika varovasti.

• Puhdista jäähdytysilmaraot varovasti kuivalla harjalla.

• Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoai- neita, sillä ne voivat vaurioittaa muoviosia. Litiumioniakkujen hoito

• Pidä akku puhtaana, öljyttömänä ja rasvattomana.

• Käytä kotelon puhdistamiseen vain kevyesti kostutettua kangasta. Älä käytä silikonia sisältäviä hoitoai- neita, sillä ne voivat vaurioittaa muoviosia.

• Varo, ettei kosteutta pääse tunkeutumaan sisään. Kunnossapito

• Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta.

• Jos havaitset vaurioita ja / tai toteat toimintahäiriöitä, älä käytä tuotetta. Korjauta heti Hilti-huollossa.

• Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja käyttömateriaaleja. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group. 7 Akkukäyttöisten koneiden kuljetus ja varastointi Kuljettaminen VAROITUS Käynnistyminen vahingossa kuljetuksen aikana ! ▶ Kuljeta tuotteesi aina akku irrotettuna! ▶ Irrota akut. ▶ Älä koskaan kuljeta akkuja irrallaan muiden tavaroiden joukossa. ▶ Pitemmän kuljetuksen jälkeen tarkasta koneen ja akkujen mahdolliset vauriot ennen käyttöä. Varastointi VAROITUS Viallinen tai vuotava akku voi aiheuttaa vaurioita ! ▶ Varastoi tuotteesi aina akku irrotettuna! ▶ Varastoi kone ja akut viileässä ja kuivassa paikassa. ▶ Älä koskaan varastoi akkuja auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä.*2188464* 2188464 Suomi 111 ▶ Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. ▶ Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. 8 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.

8.1 Puristin ei ole toimintakykyinen

Häiriö Mahdollinen syy Ratkaisu Akun LED-merkkivalot eivät näytä mitään. Akku ei kunnolla kiinni. ▶ Kiinnitä akku siten, että se lukittuu paikalleen kuultavasti kaksi kertaa naksahtaen. Akku tyhjentynyt. ▶ Vaihda akku ja lataa tyhjentynyt akku. Akku liian kuuma tai liian kylmä. ▶ Anna akun jäähtyä tai lämmitä huoneenlämpötilaan. 1 LED-merkkivalo akussa vilkkuu. Akku tyhjentynyt. ▶ Vaihda akku ja lataa tyhjentynyt akku. Akku liian kuuma tai liian kylmä. ▶ Anna akun jäähtyä tai lämmitä huoneenlämpötilaan. 4 LED-merkkivaloa akussa vilkkuu. Tuote on hetkellisesti ylikuormittu- nut. ▶ Anna tuotteen jäähtyä. Punainen LED => Palaa jatku- vasti ja varoitusääni kuuluu. Tekninen ongelma. ▶ Käyttövirhe mahdollinen! Ota yhteys Hilti-huoltoon. Punainen LED => Vilkkuu hetkellisesti ja varoitusääni kuuluu. Akun lataustila on liian pieni työteh- tävän kunnolliseen suorittamiseen. ▶ Vaihda akku ja lataa tyhjentynyt akku. Punainen LED => Palaa het- kellisesti ilman varoitusääntä. Tuote ylikuumentunut. ▶ Anna tuotteen jäähtyä.

8.2 Puristin on toimintakykyinen

Häiriö Mahdollinen syy Ratkaisu Akku tyhjenee tavallista no- peammin. Erittäin alhainen ympäristön lämpö- tila. ▶ Anna akun hitaasti lämmitä huoneenlämpötilaan. Akku ei lukitu paikalleen sel- västi kaksi kertaa naksahtaen. Akun salpanokat likaantuneet. ▶ Puhdista salpanokat ja kiinnitä akku uudelleen paikalleen. Punainen LED => Vilkkuu pit- kään ja varoitusääni kuuluu. Puristusvoimaa ei saavuteta (käyt- tövirhe). ▶ Varmista oikea käyttö ja tarvit- taessa tarkasta puristus. Punainen LED => Palaa jatku- vasti ja varoitusääni kuuluu. Tekninen ongelma. ▶ Käyttövirhe mahdollinen! Ota yhteys Hilti-huoltoon. Punainen LED => Palaa jatku- vasti ilman varoitusääntä. Tuote tarvitsee huoltoa. ▶ Ota yhteys Hilti-huoltoon. 9 Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Akkujen hävittäminen Määräystenvastaisten hävittämisen seurauksena akuista ulos pääsevät kaasut tai nesteet voivat vaarantaa terveyden. ▶ Älä lähetä vaurioituneita akkuja! ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen.112 Eesti 2188464 *2188464* ▶ Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! 10 RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi) Vaarallisten aineiden taulukon löydät seuraavasta linkistä: qr.hilti.com/r7794691. Linkki RoHS-taulukkoon on tämän dokumentaation lopussa QR-koodina. 11 Valmistajan myöntämä takuu ▶ Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. Originaalkasutusjuhend 1 Andmed dokumentatsiooni kohta
