Prekės ženklas	Hilti
Modelis	NPR 019 IEA22
Produkto tipas	Belaidė elektrohidraulinė presavimo mašina
Maitinimas	Li-Ion akumuliatorius B22 serijos, 21,6 V
Svoris (su B22/8.0 akumuliatoriumi)	2,7 kg
Maksimali presavimo jėga	19 kN
Presavimo laikas	≈ 4 s
Darbinė temperatūra	-17 °C iki 60 °C
Laikymo temperatūra	-20 °C iki 70 °C
Garso slėgio lygis	70 dB(A)
Bendra vibracijos vertė	2,5 m/s²
Presuojamos medžiagos	Vamzdžių jungtys iš lydinio, vario ir plieno
Sauga	Įspėjamasis LED, avarinis sustabdymas, pasirenkama apsauga nuo kritimo
Priežiūra ir valymas	Valyti šiek tiek drėgna šluoste, be silikono; techninė priežiūra po 15 000 ciklų arba 1 metų
Atsarginės dalys	Patvirtinti presavimo nasrai; kreiptis į Hilti techninės priežiūros centrą
Garantija	Gamintojo garantija (kreiptis į Hilti partnerį)
Sertifikatai	CE atitikties deklaracija

Dažnai užduodami klausimai - NPR 019 IEA22 HILTI

Kaip pakeisti presavimo nasrus?

Išimkite akumuliatorių. Paspauskite fiksavimo kaištį, pasukite jį prieš laikrodžio rodyklę iki galo, tada ištraukite. Uždėkite naujus presavimo nasrus ir įstatykite kaištį, kol jis užsifiksuos. Pasukite presavimo galvutę į norimą padėtį.

Kada atlikti presavimo įrenginio priežiūrą?

Prietaisas turi būti patikrintas po 15 000 presavimų arba bent kartą per metus Hilti techninės priežiūros centre. Presavimo nasrai turi būti perduoti Hilti techninės priežiūros centrui kartą per metus priežiūrai.

Kokį akumuliatorių naudoti?

Naudokite tik Hilti Li-Ion B22 serijos akumuliatorius. Įkrovimui naudokite tik Hilti patvirtintus įkroviklius.

Ką daryti, jei raudonas LED mirksi?

Jei raudonas LED trumpai mirksi su įspėjamuoju signalu, akumuliatoriaus įkrovos lygis per žemas. Pakeiskite akumuliatorių įkrautu. Jei jis ilgai mirksi, nepasiekiamas slėgis: patikrinkite presavimą. Jei dega nuolat, kreipkitės į Hilti techninės priežiūros centrą.

Ar galima presuoti elementus, esančius po elektros įtampa?

Ne, niekada nepresuokite elementų, esančių po elektros įtampa. Prietaisas nėra izoliuotas. Prieš naudojimą išjunkite visus aktyvius elementus darbo aplinkoje.

Kaip atlikti teisingą presavimą?

Paspauskite elektroninį greičio reguliatorių ir laikykite jį nuspaustą, kol presavimo nasrai visiškai užsidarys. Patvarus sandarus presavimas reikalauja visiško užsidarymo. Jei nutraukta, išardykite arba pradėkite iš naujo.

Kaip sumontuoti Hilti apsaugą nuo kritimo?

Išimkite akumuliatorių. Įkiškite apsaugos nuo kritimo tvirtinimo detales į plyšius abiejose prietaiso kojos pusėse. Pritvirtinkite pridedamais varžtais. Įstatykite akumuliatorių atgal. Naudokite ne ilgesnį kaip 2 m diržą.

Ką daryti, jei akumuliatorius neužsifiksuoja?

Nuvalykite akumuliatoriaus fiksavimo spragtelėjimus. Vėl įstatykite akumuliatorių į jo lizdą, kol išgirsite dvigubą spragtelėjimą.

Kokios yra darbo temperatūros?

Aplinkos temperatūra darbo metu: -17 °C iki 60 °C. Laikymo temperatūra: -20 °C iki 70 °C. Akumuliatoriaus įkrovimui: -10 °C iki 45 °C.

Kaip valyti prietaisą?

Išimkite akumuliatorių. Korpusą valykite šiek tiek drėgna šluoste. Nenaudokite valiklių su silikonu. Ventiliacijos angas valykite sausu šepetėliu. Venkite drėgmės patekimo.

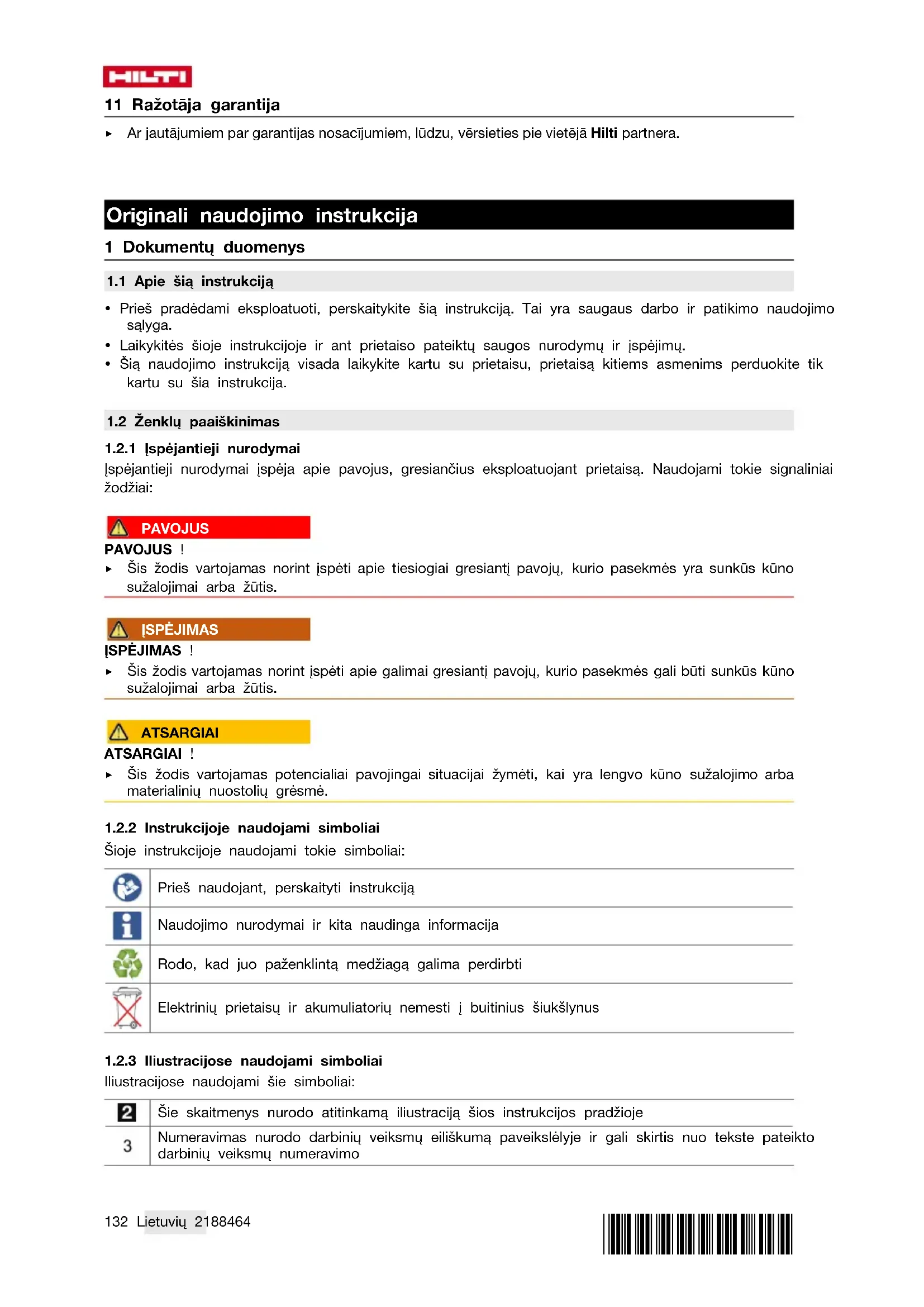

NAUDOJIMO INSTRUKCIJA NPR 019 IEA22 HILTI

1 Dokumentų duomenys

1.1 Apie šią instrukcija

• Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo salyga.
• Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų.
• Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.

1.2 Ženklų paaiškinimas

1.2.1 Ispėjantieji nurodymai

Įspėjantieji nurodymai įspėja apie pavojus, gresiančius eksploatuojant prietaisą. Naudojami tokie signaliniai žodžiai:

PAVOJUS

PAVOJUS !

Šis žodis vartojamas norint įspėti apie tiesiogiai gresiantį pavojų, kurio pasekmės yra sunkūs kūno sužalojimai arba žūtis.

ISPÉJIMAS

JSPĖJIMAS !

Šis žodis vartojamas norint įspėti apie galimai gresiantį pavojų, kurio pasekmės gali būti sunkūs kūno sužalojimai arba žūtis.

ATSARGIAI

ATSARGIAI !

- Šis žodis vartojamas potencialiai pavojingai situacijai žymėti, kai yra lengvo kūno sužalojimo arba materialinių nuostolių grėsmė.

1.2.2 Instrukcijoje naudojami simboliai

Šioje instrukcijoje naudojami tokie simboliai:

Prieš naudojant, perskaityti instrukcija

Naudojimo nurodymai ir kita naudinga informacija

Rodo, kad juo paženklinta medžiaga galima perdirbti

Elektrinių prietaisų ir akumuliatorių nemesti į buitinius šiukšlynus

1.2.3 Iliustracijose naudojami simboliai

Iliustracijose naudojami šie simboliai:

2	Šie skaitmenys nurodo atitinkamą iliustraciją šios instrukcijos pradžioje
3	Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių veiksmų numeravimo
11	Poziciju numeriai naudojami paveikslėlyje Apžvalga – jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius
	Šiuo ženklu siekiama atkreipti ypatingą dėmesį i naudojimąsi šiuo prietaisu.

1.3 Simboliai ant prietaiso

1.3.1 Specifiniai prietaiso simboliai

Ant prietaiso gali būti naudojami šie simboliai:

	Prispaudimo pavojus!
[DYSZ]	Nuolatinė srovė
[cc7c]	Prietaisas palaiko NFC technologija, suderinamą su „iOS“ ir „Android“ platformomis.
	Ličio jonų akumuliatorius
	Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriujeNaudoji-mas pagal paskirtį.
	Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio.
	Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliatoriaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.

1.4 Informacija apie prietaisa

HILTI gaminiai yra skirti profesionalams, todėl juos naudoti, techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neapmokyto personalo, netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo reikmenys gali kelti pavojų.

Tipas ir serijos numeris yra nurodyti firminėje duomenų lentelėje.

- Serijos numerį perkelkite į toliau nurodytą lentele. Kreipdamiesi su prietaisu susijusiais klausimais į mūsu atstovybę ar techninės priežiūros centra, visada nurodykite šiuos prietaiso duomenis.

Prietaiso duomenys

Presavimo prietaisas NPR 019 IE-A22
Karta 01
Serijos Nr.

1.5 Atitikties deklaracija

Prisiimdami visą atsakomybę pareiškiame, kad čia yra aprašytas gaminys atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopija rasite šios instrukcijos gale.

Techninė dokumentacija saugoma čia:

2.1 Bendrieji saugos nurodymai dirbantiems su elektriniais jrankiais

⚠️ ISPÉJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas, paveikslėlius ir techninius duomenis. Šių nurodymų nesilaikymas gali tapti elektros smūgio, gaisro ir / arba sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte i juos pažvelgti ateityje.

Saugos nurodymuose vartojama savoka „elektrinis įrankis“ apibrėžiami iš elektros tinklo maitinami elektriniai įrankiai (turintys maitinimo kabelį) ir iš akumuliatoriaus maitinami elektriniai įrankiai (be maitinimo kabelio).

Sauga darbo vietoje

▶ Pasirūpinkite, kad darbo vieta visada būtų švari ir gerai apšviesta. Netvarkinga ar blogai apšviesta darbo vieta gali tapti nelaimingu atsitikimų priežastimi.
Nenaudokite elektrinio jrankio sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Veikiantys elektriniai jrankiai kibirkščiuoja, ir kibirkštys gali uždegti dulkes arba susikaupusius garus.
- Dirbdami su elektriniu įrankiu, neleiskite darbo zonoje būti vaikams ir pašaliniams asmenims. Atitraukę dėmesį nuo darbo, galite nebesuvaldyti prietaiso.

Apsauga nuo elektros

• Prietaiso maitinimo kabelio kištukas turi atitikti elektros lizdo tipą. Kištuko jokiu būdu negalima keisti. Nenaudokite tarpinių kištukų kartu su elektriniais įrankiais, turinčiais apsauginį įžeminimą. Nepakeisti kištukai ir tinkami elektros lizdai mažina elektros smūgio rizika.
• Venkite kūno kontakto su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai žmogaus kūnas yra jžemintas, padidėja elektros smūgio tikimybė.
  Elektrinius įrankius saugokite nuo lietaus ir drėgmės. Į elektrinį įrankį patekus vandens, padidėja elektros smūgio rizika.
  Nenaudokite elektros maitinimo kabelio ne pagal paskirti, t. y. neneškite elektrinio įrankio paėmę už kabelio, nekabinkite jo ant kabelio, netraukite už kabelio, norėdami ištraukti kištuką iš elektros lizdo. Elektros maitinimo kabelį saugokite nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipynę elektros maitinimo kabeliai didina elektros smūgio riziką.
• Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka ir lauko darbams. Naudojant lauko darbams tinkančius ilginimo kabelius, mažėja elektros smūgio rizika.
• Jeigu elektrinio įrankio naudojimo drėgnoje aplinkoje negalima išvengti, į elektros tinklą jį junkite per apsauginę nuotėkio relę. Apsauginė nuotėkio relė mažina elektros smūgio rizika.

Žmonių sauga

• Dirbdami su elektriniu įrankiu, būkite atidūs, sutelkite dėmesį i darbą ir vadovaukitės sveika nuovoka. Elektrinio įrankio nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su elektriniu įrankiu gali tapti rimtų sužalojimų priežastimi.
  Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių, neslystančius apsauginius batus, apsauginį šalmą, ausines ir kt., priklausomai nuo elektrinio įrankio tipo ir naudojimo, mažėja rizika susižaloti.
  ▶ Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami prie elektros maitinimo tinklo, įdėdami akumuliatorių, imdami i rankas ar nešdami, įsitikinkite, kad elektrinis įrankis yra išjungtas. Jeigu nešdami elektrini įrankį pirštą laikysite ant jungiklio arba įrankį jungsite i elektros tinklą tuomet, kai jungiklis nėra išjungtas, gali įvykti nelaimingas atsitikimas.
  Prieš ijungdami elektrini įrankį, pašalinkite iš jo reguliavimo įrankius ar veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar paliktas raktas gali tapti sužalojimų priežastimi.
• Venkite nepatogių kūno padėčių. Dirbdami stovėkite tvirtai ir visada išlaikykite kūno pusiausvyrą. Taip galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
  Vilkėkite tinkamą aprangą. Nevilkėkite plačių drabužių, nesidėkite papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus ir ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
• Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginį, gali sumažėti dulkių keliama grėsmė.
  Neturėkite iliuzijų, kad visada esate saugūs, ir, skaitydami naudojimo instrukcijas, nepraleiskite skyrelių apie saugų darbą su elektriniais įrankiais, net jeigu per ilgus naudojimo metus esate su savo elektriniu įrankiu susipažinę. Neatsargus veiksmas per sekundės dalį gali tapti sunkių sužalojimų priežastimi.

Elektrinio jrankio naudojimas ir elgesys su juo

▶ Prietaiso neperkraukite. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršysite nurodytos galios.
Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš prietaisą nustatydami, keisdami reikmenis ar tiesiog padėdami i šalį, visuomet ištraukite maitinimo kabelio kištuką iš elektros lizdo ir/ arba iš prietaiso išimkite akumuliatorių. Ši atsargumo priemonė leis išvengti netikėto elektrinio įrankio įsijungimo.
Nenaudoamus elektrinius įrankius saugokite vaikams nepasiekiamoje vietoje. Neleiskite prietaisu naudotis asmenims, kurie nėra su juo susipažinę arba nėra perskaitę šios instrukcijos. Elektriniai įrankiai yra pavojingi, kai juos naudoja patirties neturintys asmenys.

Elektrinius įrankius ir reikmenis rūpeingai prižiūrėkite. Tikrinkite, ar judančios elektrinio įrankio dalys tinkamai funkcionuoja ir niekur nekliūva, ar nėra sulūžusių ir pažeistų dalių, kurios blogintų įrankio veikimą. Prieš naudojimą pažeistos prietaiso dalys turi būti suremontuotos. Blogai prižiūrimi elektriniai įrankiai yra daugelio nelaimingų atsitikimų priežastis.
Pjovimo įrankiai visuomet turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau stringa ir yra lengviau valdomi.
- Elektrini įrankį, reikmenis, keičiamuosius įrankius ir t. t. naudokite pagal šias instrukcijas. Taip pat atsižvelkite į darbo sąlygas ir atliekamo darbo pobūdį. Elektrinius įrankius naudojant ne pagal paskirtį, gali kilti pavojingos situacijos.
- Prižiūrėkite rankenas, kad jos ir jų laikymo paviršiai visada būtų sausi, švarūs ir neriebaluoti. Slidžios rankenos ir jų laikymo paviršiai negali užtikrinti elektrinio įrankio saugaus naudojimo ir valdymo kontrolės nenumatytose situacijose.

Akumuliatorinio įrankio naudojimas ir elgesys su juo

• Akumuliatoriams ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Krovikli, tinkantį tik nurodytiems akumuliatorių tipams, naudojant kitiems akumuliatoriams ikrauti, kyla gaisro pavojus.
• Elektriniuose įrankiuose naudokite tik konkrečiai jiems skirtus akumuliatorius. Naudojant kitokius akumuliatorius, kyla pavojus susižaloti ir sukelti gaisra.
  Nenaudojamo akumuliatoriaus nelaikykite šalia sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių smulkių metalinių daiktų, kurie galėtų trumpai sujungti akumuliatoriaus kontaktus. Trumpai sujungus akumuliatoriaus kontaktus, yra pavojus nusideginti ar sukelti gaisrą.
  Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio atsitiktinai pateko ant odos, nuplaukite ją vandeniu, jei pateko į akis - gerai praplaukite jas vandeniu ir nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti arba chemiškai nudeginti odą.
  Nenaudokite pažeisto arba perdirbto akumuliatoriaus. Pažeisti arba perdirbti akumuliatoriai gali funkcionuoti nenumatytai, todėl gali kelti gaisro, sprogimo ar sužalojimų pavojų.
• Akumuliatorių saugokite nuo ugnies ir per aukštos temperatūros. Ugnies arba didesnės kaip 130 °C (265 °F) temperatūros veikiamas akumuliatorius gali sprogti.
  Laikykitės visų įkrovimo instrukcijų ir akumuliatorių arba akumuliatorinį įrankį visada įkraukite tik eksploatavimo instrukcijoje nurodytame temperatūrų diapazone. Netinkamas įkrovimas arba įkrovimas už leistino temperatūrų diapazono ribų gali sugadinti akumuliatorių ir padidinti gaisro pavojų.

Techninė priežiūra

Savo elektrinį įrankį patikėkite remontuoti tik kvalifikuotam specialistui, tam jis turi naudoti tik originalias atsargines dalis. Taip galima užtikrinti, kad bus išlaikytas prietaiso naudojimo saugumas.
Niekada nevykdykite pažeistų akumuliatorių techninės priežiūros. Bet kokią akumuliatorių techninę priežiūrą leidžiama vykdyti tik gamintojui arba įgaliotoms klientų aptarnavimo įmonėms.

2.2 Papildomi saugos nurodymai dirbantiems su presavimo įrankiu

Žmonių sauga

▶ Prietaisą naudokite tik tada, kai jis yra techniškai tvarkingas.
▶ Prietaisą draudžiama keisti ar kitaip juo manipuliuoti.
▶ Niekada nepresuokite vamzdžių dujų vamzdynuose, nebent turėtumėte vienareikšmį sisteminio tiekėjo leidimą, susietą su šiuo įrankiu ir specialiai patikrintais sujungimo elementais.
- Įsitikinkite, kad fiksavimo pirštas yra įstumtas iki galo ir patikimai užsifiksavo.
- Atkreipkite dėmesį, kad presavimo žiaunose neturi būti pašalinių daiktų (pvz., tinko, akmens likučių, metalo drožlių ir t. t.) ir kad prietaisas neturi būti pažeistas. Pažeistas ar deformuotas presavimo žiaunas toliau naudoti draudžiama!
Prieš pradėdami dirbti, patikrinkite, ar presavimo prietaisas ir presavimo žiaunos NPR PM atitinka techninius duomenis. Nepakankamai patikrinti prietaisai ir žiaunos gali būti netinkamo presavimo priežastis ir didina dirbančiojo sužalojimo riziką. Vėliausiai po 15 000 presavimų, tačiau ne rečiau kaip kartą per metus presavimo prietaisai turi būti tikrinami „Hilti“ techninės priežiūros centre. Presavimo žiaunų techninė priežiūra „Hilti“ techninės priežiūros centre turi būti vykdoma kasmet.
- Kad būtų išvengta nesandarumų (pvz., dėl netinkamo naudojimo), užpresuotuose vamzdynuose atlikite sandarumo tikrinimą slėgio testu.

Apsauga nuo elektros

Prieš prietaisą pradedant naudoti, turi būti išjungti visi darbuotojo darbo aplinkoje esantys aktyvūs elementai, t. y. elementai, kuriais teka elektros srovė. Jeigu tai nėra galima, reikia imtis atitinkamų vidinės apsaugos priemonių, leidžiančių dirbti netoli įtampą turinčių elementų.

HILTI

▶ Nepresuokite elementų, kuriuose yra įtampa. Prietaisas nėra izoliuotas, todėl turi būti eksploatuojamas kartu naudojant asmeninės apsaugos priemones (apsaugines pirštines, apsauginę avalynę, apsauginius drabužius ir t. t.), kurios yra tinkamos apsaugoti Jus ir netoliese esančius žmones.

Atsargus elektrinių įrankių naudojimas ir elgesys su jais

Po maždaug 50 vienas paskui kitą vykdytu presavimų elektrini įrankį išjunkite ir leiskite maždaug 15 min. atvėsti. Perkaitimas gali sukelti prietaiso gedimus.

2.3 Su akumuliatoriais elgtis atsargiai

▶ Laikykitės Li-Ion akumuliatorių specialiųjų transportavimo, sandėliavimo ir naudojimo direktyvų.
- Akumuliatorius saugokite nuo aukštos temperatūros, tiesioginių saulės spindulių ir ugnies.
- Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C temperatūros arba deginti.
Nenaudokite ir nejkraukite akumuliatorių, kurie buvo patyrę smūgį, kritę iš didesnio kaip vieno metro aukščio ar yra kitokiu būdu pažeisti. Tokiu atveju visada kreipkitės į savo Hilti techninės priežiūros centra.
Jeigu j rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Prietaisą padėkite nedegioje vietoje toliau nuo degių medžiagų ir, nuolat stebėdami, leiskite atvėsti. Tokiu atveju visada kreipkitės j savo Hilti techninės priežiūros centra.

3 Aprašymas

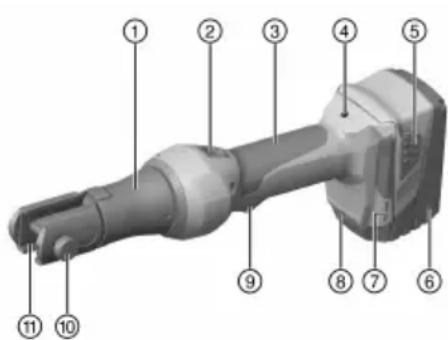

3.1 Prietaiso vaizdas

① Presavimo galvutė
② Gražinimo jungiklis presavimo žiaunomis atidaryti sutrikimo ar avariniu atveju
③ Korpusas
④ Techninės priežiūros ir sutrikimų indikatorius (raudonas šviesos diodas)
⑤ Akumuliatoriaus atfiksavimo mygtukai
⑥ Akumuliatorius
⑦ Griovelis abiejose pusèse, skirtas Hilti apsaugos nuo kritimo jtaisui tvirtinti
⑧ Baltas šviesos diodas darbo aplinkai apšviesti
⑨ Valdymo jungiklis
⑩ Fiksavimo pirštas prietaiso galvutei atidaryti / uždaryti
⑪ Presavimo žiaunos

3.2 Naudojimas pagal paskirti

Aprašytasis prietaisas yra akumuliatorinis elektrohidraulinis presavimo prietaisas.

Jis yra skirtas kompozicinių, varinių (Cu) ir plieninių vamzdžių sujungimo elementams užpresuoti.

• Su šiuo prietaisu naudokite tik B 22 serijos Hilti ličio jonų akumuliatorius.
• Šiems akumuliatoriams ikrauti naudokite tik Hilti aprobuotus kroviklius. Daugiau informacijos rasite savo Hilti Store arba tinklalapyje www.hilti.group

3.3 Netinkamas naudojimas

• Ši ranka valdomą prietaisą draudžiama įtvirtinti ir naudoti stacionariai.
• Šj elektrohidraulinį presavimo prietaisą draudžiama naudoti stipriai lyjant ar po vandeniu.

3.4 Ličio jonų akumuliatoriaus indikatorius

Apie Li-lon akumuliatoriaus ikrovos lygj ir prietaiso sutrikimus informuoja Li-lon akumuliatoriaus indikatorius. Li-lon akumuliatoriaus ikrovos lygis rodomas paspaudus vieną iš dviejų akumuliatoriaus atfiksavimo mygtukų.

Būsena Reikšmė
Šviečia 4 diodai.	Įkrovos lygis: nuo 75 iki 100 %
Šviečia 3 diodai. Škrovos lygis: nuo 50 iki 75 %
Šviečia 2 diodai. Škrovos lygis: nuo 25 iki 50 %
Šviečia 1 diodas. Škrovos lygis: nuo 10 iki 25 %
1 šviesos diodas mirksi. Škrovos lygis: < 10 %

Kai nuspaustas valdymo jungiklis ir maždaug 5 sekundes po jo paleidimo įkrovos lygio pasižiūrėti negalima. Kai akumuliatoriaus indikatoriaus šviesos diodai mirksi, laikykitės skyriuje „Pagalba sutrikus veikimui“ pateiktų nurodymų.

3.5 Tiekiamas komplektas

Presavimo prietaisas, naudojimo instrukcija.

Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje HILTI STORE arba tinklalapyjewww.hilti.group

4 Techniniai duomenys

	NPR 019 IE-A22
Nominalioji maitinimo įtampa	21,6 V
Svoris pagal EPTA Procedure 01 su akumuliatoriumi B22/8.0	2,7 kg
Presavimo trukmė	≈ 4 s
Maks. presavimo jėga	19 kN
Laikymo temperatūra	-20 °C ... 70 °C
Darbinė aplinkos temperatūra	-17 °C ... 60 °C

4.1 Informacija apie triukšmą ir vibracijos reikšmės pagal EN 60745

Šiuose nurodymuose pateiktos garso slėgio ir vibracijos reikšmės yra išmatuotos taikant standartizuotą matavimo metodą ir gali būti naudojamos elektriniams įrankiams palyginti tarpusavyje. Jos taip pat tinka šių veiksnių poveikiui iš anksto įvertinti. Nurodytieji duomenys yra susieti su pagrindinėmis šio elektrinio įrankio naudojimo sritimis. Jeigu elektrinis įrankis bus naudojamas kitaip, su skirtingais keičiamaisiais įrankiais arba bus nepakankamai techniškai prižiūrimas, šie duomenys gali skirtis nuo nurodytuju. Tai gali gerokai padidinti šių veiksnių poveikį per visą darbo laikotarpį. Norint tiksliai įvertinti poveikį, reikėtų įvertinti ir laiką, kai prietaisas yra išjungtas, arba, nors ir jungtas, juo faktiškai nedirbama. Toks įvertinimas gali smarkiai sumažinti poveikio per visą darbo laikotarpį reikšmę. Imkitės papildomų saugos priemonių, kad darbuotojas būtų apsaugotas nuo triukšmo ir / arba vibracijos poveikio, pavyzdžiui, reikalaukite tinkamos elektrinio įrankio ir keičiamujų įrankių techninės priežiūros, pasirūpinkite, kad darbuotojų rankos visada būtų šiltos, užtikrinkite tinkamą darbo organizavimą.

Triukšmo reikšmės

Garso stiprumo lygis (Ia)	80 dB(A)
Garso stiprumo lygio paklaida (K)	2,5 dB(A)
Skleidžiamo garso slėgio lygis (L)	70 dB(A)
Garso slėgio lygio paklaida (K)	2,5 dB(A)

Vibracijos reikšmės

Suminė vibracijų reikšmė (eksploatavimo metu) (a)	2,5 m/s ^2
Paklaida (K)	1,5 m/s ^2

4.2 Akumuliatorius

Akumuliatoriaus darbinė įtampa	21,6 V
Darbinė aplinkos temperatūra	-17 °C ... 60 °C
Laikymo temperatūra	-20 °C ... 40 °C
Akumuliatoriaus temperatūra, kai pradedama įkrauti	-10 °C ... 45 °C

5 Naudojimas

5.1 Pasiruošimas darbui

ATSARGIAI

Sužalojimo pavojus dėl atsitiktinio paleidimo!

▶ Prieš įdėdami akumuliatorių, įsitikinkite, kad atitinkamas prietaisas yra išjungtas.
▶ Prieš nustatydami prietaisą ar keisdami reikmenis, išimkite akumuliatorių.

Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų.

5.2 Akumuliatoriaus ikrovimas

1. Prieš pradėdami krauti, perskaitykite kroviklio naudojimo instrukcija.
2. Atkreipkite dėmesį, kad akumuliatoriaus ir kroviklio kontaktai turi būti švarūs ir sausi.
3. Akumuliatorių jkraukite leistinu krovikliu.

5.3 Akumuliatoriaus jdėjimas

ATSARGIAI

Sužalojimo pavojus dėl trumpojo jungimo arba krintančio akumuliatoriaus!

Prieš įdėdami akumuliatorių, įsitikinkite, kad jo ir prietaiso kontaktuose nėra pašalinių daiktų.
- Visada jsitikinkite, kad akumuliatorius tinkamai užsifiksavo.

1. Prieš pirmaji kartą naudodami, akumuliatorių pilnai jkraukite.
2. Akumuliatorių dėkite i prietaise esantį laikiklj, kol girdimai užsifiksuos.
3. Patikrinkite, ar akumuliatorius gerai užfiksuotas prietaise.

5.4 Akumuliatoriaus išėmimas

1. Spauskite akumuliatoriaus atfiksavimo mygtukus.
2. Akumuliatorių išimkite iš prietaiso.

5.5 Presavimo žiaunų įdėjimas

ISPÉJIMAS

Sužalojimo pavojus! Atsitiktinis prietaiso jjungimas.

▶ Prieš įdėdami / keisdami / išimdami presavimo žiaunas, išimkite akumuliatorių.

Niekada nejunkite prietaiso be presavimo žiaunų!

Kad būtų užtikrintas tinkamas užpresavimas ir garantuotas darbo saugumas bei veikimo patikimumas, naudokite išimtinai sisteminio tiekėjo ir / arba mašinos gamintojo šiam prietaisui aprobuotas presavimo žiaunas.

1. Išimkite akumuliatorių, pasirinkite tinkamas presavimo žiaunas.
2. Spauskite fiksavimo pirštą.
3. Fiksavimo pirštą sukite prieš laikrodžio rodyklę, kol atsirems.
4. Fiksavimo pirštą ištraukite.
5. Idèkite presavimo žiaunas.
6. Fiksavimo pirštą stumkite, kol užsifiksuos.
7. Presavimo galvutę pasukite i norimą darbinę padėti.

Nesant slėgio, presavimo galvutę sukti žymiai lengviau.

5.6 Presavimo žiaunų išėmimas

ISPÈJIMAS

Sužalojimo pavojus! Atsitiktinis prietaiso jjungimas.

▶ Prieš įdėdami / keisdami / išimdami presavimo žiaunas, išimkite akumuliatorių.

1. Išimkite akumuliatorių, presavimo galvutę pasukite i pradinę padėtį.
2. Spauskite fiksavimo piršta.
3. Fiksavimo pirštą sukite prieš laikrodžio rodyklę, kol atsirems.
4. Fiksavimo pirštą ištraukite.
5. Traukdami pirmyn, iš prietaiso išimkite presavimo žiaunas.

5.7 Hilti apsaugos nuo kritimo įtaiso (užsakomas papildomai) montavima 4

DÈMESIO

Prietaiso ir / arba apsauginės virvės pažeidimas. Dėl netinkamo naudojimo prietaisas ir / arba apsauginė virvė gali būti pažeisti.

- Vietoje apsauginės virvės nenaudokite metalinės grandinės. Nenaudokite ilgesnės kaip 6 ft (2 m) apsauginės virvės.

Kad būtų išvengta žalos, dirbant aukštai, rekomenduojama naudoti Hilti apsaugos nuo kritimo įtaisą.

Apsaugos nuo kritimo įtaisas leidžia pritvirtinti laikančius lynus / laikančias juostas.

Dirbant su prietaisu, būtina laikytis nacionalinių direktyvų dėl darbo aukštyje.

1. Akumuliatorių išimkite.
2. Abu apsaugos nuo kritimo įtaiso liežuvėlius įstatykite į abiejose prietaiso kojos pusėse esančius griovelius.
3. Apsaugos nuo kritimo įtaisą pritvirtinkite atitinkamais varžtais.
4. Akumuliatorių vėl įdėkite.

5.8 Hilti apsaugos nuo kritimo įtaiso (užsakomas papildomai) išmontavima 4

1. Akumuliatorių išimkite.
2. Išsukite apsaugos nuo kritimo įtaiso varžtus.
3. Iš griovelių prietaiso kojoje ištraukite abu apsaugos nuo kritimo įtaiso liežuvėlius ir apsaugos nuo kritimo įtaisą nuimkite.
4. Akumuliatorių vėl įdėkite.

5.9 Presavimo operacijos vykdymas

ISPÉJIMAS

Pavojus! Presuojant vamzdžius dujų vamzdynuose, yra dujų nuotėkio pavojus!

Niekada nepresuokite vamzdžių dujų vamzdynuose, nebent turėtumėte vienareikšmį sisteminio tiekėjo leidimą, susietą su šiuo įrankiu ir specialiai patikrintais sujungimo elementais.
▶ Spauskite valdymo jungiklj ir laikykite nuspaustą, kol presavimo žiaunos visiškai užsidarys.

Būtina nuolat sandaraus užpresavimo sąlyga yra visiškas presavimo žiaunų uždarymas ir su juo susijęs presavimo operacijos užbaigimas.

Presavimo operaciją nutraukus anksčiau laiko, sujungimo elementus reikia išmontuoti arba, jeigu galima, užbaigti jų presavimą.

6 Priežiūra ir einamasis remontas

ISPÉJIMAS

Sužalojimo pavojus kai įstatytas akumuliatorius !

Prieš pradėdami bet kokius techninės priežiūros ir einamojo remonto darbus, akumuliatorių iš prietaiso išimkite!

Prietaiso priežiūra

• Atsargiai pašalinti prilipusius nešvarumus.
• Védinimo plyšius atsargiai išvalyti sausu šepečiu.
• Korpusa valyti tik šiek tiek sudrėkinta šluoste. Nenaudoti silikono turinčių priežiūros priemonių, nes jos gali pakenkti plastikinėms detalėms.

Ličio jonų akumuliatorių priežiūra

• Akumuliatorių saugoti nuo alyvos ir tirštojo tepalo.
• Korpusa valyti tik šiek tiek sudrėkinta šluoste. Nenaudoti silikono turinčių priežiūros priemonių, nes jos gali pakenkti plastikinėms detalėms.
• Saugoti, kad i vidu neprasiskverbtu drègme.

Einamasis remontas

• Reguliariai tikrinti, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai.
• Pažeisto ir / arba turinčio veikimo sutrikimų prietaiso nenaudoti. Nedelsiant kreiptis i Hilti techninės priežiūros centra dėl remonto.
• Baigus techninės priežiūros ir einamojo remonto darbus, sumontuoti visus apsauginius įtaisus ir patikrinti jų veikimą.

Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas. Mūsų aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group.

7 Akumuliatorinių prietaisų transportavimas ir sandėliavimas

Transportavimas

ATSARGIAI

Atsitiktinis ijungimas transportuojant!

▶ Savo prietaisus visada transportuokite tik išėmę akumuliatorius!
▶ Išimti akumuliatorius.
- Akumuliatorių niekada netransportuoti sumetus į krūvą su kitais daiktais.
Prieš naudojant po ilgesnio transportavimo, patikrinti, ar prietaisas ir akumuliatoriai néra pažeisti.

Sandèliavimas

ATSARGIAI

Atsitiktinis pažeidimas dėl sugedusių ar išsiliejusių akumuliatorių !

▶ Savo prietaisus visada laikykite tik išėmę akumuliatorius!

▶ Prietaisą ir akumuliatorius pagal galimybes laikyti sausoje ir vėsioje vietoje.
- Akumuliatorių jokiu būdu nelaikyti saulės atokaitoje, ant šildymo prietaisų ar už automobilio lango stiklo.
▶ Prietaisą ir akumuliatorius laikyti vaikams bei neigaliotiems asmenims neprieinamoje vietoje.
Prieš naudojant po ilgesnio sandėliavimo, patikrinti, ar prietaisas ir akumuliatoriai nėra pažeisti.

8 Pagalba sutrikus veikimui

Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centra.

8.1 Presavimo prietaisas neparengtas veikti

Sutrikimas Galima priežastis	Sprendimas
Akumuliatoriaus šviesos dio-dai nieko nerodo.	Akumuliatorius netinkamai įstatytas.	► Akumuliatorių užfiksuokite: turi pasigirsti dvigubas spragtelėjimas.
	Akumuliatorius išsekęs.	► Akumuliatorių pakeiskite, o išsekusį - įkraukite.
	Akumuliatorius per karštas arba per šaltas.	► Leiskite akumuliatoriui atvėsti arba pašildykite iki kambario temperatūros.
1 akumuliatoriaus šviesos diodas mirksi.	Akumuliatorius išsekęs.	► Akumuliatorių pakeiskite, o išsekusį - įkraukite.
	Akumuliatorius per karštas arba per šaltas.	► Leiskite akumuliatoriui atvėsti arba pašildykite iki kambario temperatūros.
Mirksi 4 akumuliatoriaus švie- sos diodai.	Prietaisas trumpam perkrautas. ►	Leiskite prietaisui atvėsti.
Raudonas šviesos diodas => šviečia nuolat, kartu skamba garsinis įspėjimo signalas.	Techninė problema. ► Prietaisas	gali veikti netinkamai! Susisiekite suHiltitechninės priežiūros centru.
Raudonas šviesos diodas => trumpai mirksi, kartu skamba garsinis įspėjimo signalas.	Akumuliatoriaus įkrovos lygis yra per žemas, kad operaciją būtų ga- lima įvykdyti iki galo.	► Akumuliatorių pakeiskite, o išsekusį - įkraukite.
Raudonas šviesos diodas => šviečia trumpai, be garsinio įspėjimo signalo.	Prietaisas perkaitęs. ► Leiskite prietaisui atvėsti.

8.2 Presavimo prietaisas yra parengtas veikti

Sutrikimas Galima priežastiš Sprendimas
Akumuliatorius išsikrauna greičiau nei paprastai.	Labai žema aplinkos temperatūra.	► Leiskite akumuliatoriui lėtai sušilti iki patalpos temperatūros
Akumuliatorius neužsifik-suoja ir nepasigirsta dvigubasrius.spragtelėjimas.	Užterštas akumuliatoriaus fiksato-rius.	► Fiksatorių išvalykite ir akumuliatorių įdėkite iš naujo.
Raudonas šviesos diodas => ilgai mirksi, kartu skamba garsinis įspėjimo signalas.	Nepasiektas presavimo slėgis (naudojimo klaida).	► Atkreipkite dėmesį į tinkamą naudojimą ir, jeigu reikia, patikrinkite užpresavimą.
Raudonas šviesos diodas => šviečia nuolat, kartu skamba garsinis įspėjimo signalas.	Techninė problema. ► Prietaisas	gali veikti netinkamai!Susisiekite suHiltitechninės priežiūros centru.
Raudonas šviesos diodas => šviečia nuolat, be garsinio įspėjimo signalo.	Reikia atlikti prietaiso techninę priežiūrą.	► Susisiekite suHiltitechninės priežiūros centru.

9 Utilizavimas

Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.

Akumuliatorių utilizavimas

Dėl netinkamo akumuliatorių utilizavimo i aplinką pasklidusios dujos ar ištekėję skysčiai gali kelti grėsmę sveikatai.

▶ Pažeistų akumuliatorių nesiųskite paštu ir nepervežkite!
Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga.

- Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas.

- Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę.

Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus!

10 RoHS (direktyva dėl pavojingu medžiagų naudojimo ribojimo)

Pavojingu medžiagų lentelę rasite spausdami šią nuoroda: qr.hilti.com/r7794691. Nuoroda i RoHS lentelę rasite kaip QR kodą šios instrukcijos gale.

11 Gamintojo teikiama garantija

Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį.
